Что такое петля фаза-ноль простым языком — методика проведения измерения

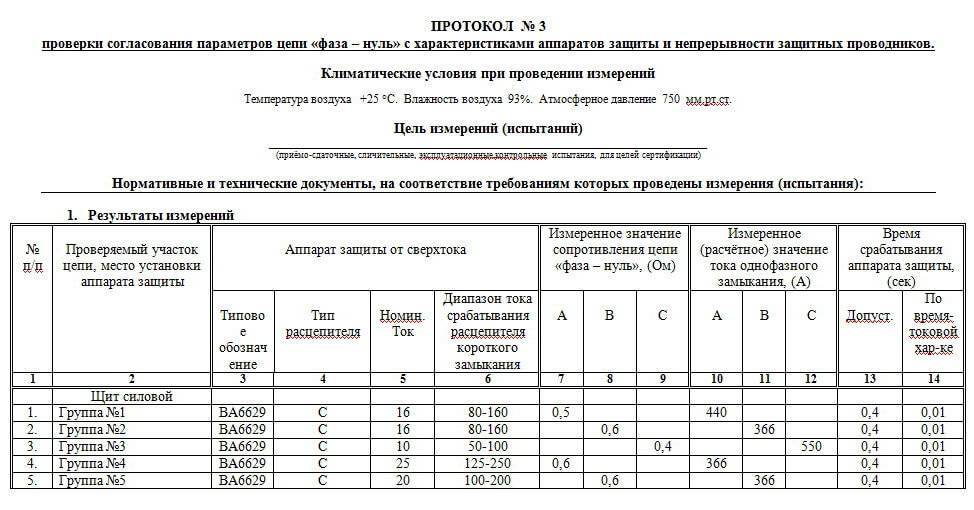

Какая информация должна быть в данном протоколе

Бланк протокола составляет компания-исполнитель. За основу можно взять информацию, представленную ниже.

Итак, что должно быть указано в протоколе:

1. Наименование компании, проводящей проверку оборудования, адрес, свидетельство о регистрации и другие данные.
2. Наименование документа, его номер и дата составления.

Заказчик данных измерений.
Цель проведения замеров: приемо-сдаточные испытания, проведение плановой проверки оборудования, проверка после замены оборудования.
Условия окружающей среды при проведении измерений: температура, влажность. Окружающая среда оказывает большое влияние на качество кабеля или воздушной линии.
Результаты испытаний. Их оформляют в виде таблицы. Графы в ней могут быть такими: номер по порядку; наименование оборудования; место замера — место установки защиты; данные о способах защиты (предохранитель, тепловой расцепитель, электромагнитный расцепитель и т.п.); измеренное сопротивление цепи; сопротивление цепи без соединительных проводов; ток расчетный; соответствует ли напряжение нормам; время срабатывания защитного механизма.
Какие измерительные приборы использовались при замерах, их погрешность, дата поверки.
Заключение эксперта.

В конце документа расписываются работник, который проводил испытания и руководитель электролаборатории.

Если результаты измерений неудовлетворительные, то необходимо провести ремонтные работы электросети, а после — организовать новую проверку.

Методика измерений с использованием MZC-

Прежде, чем переходить непосредственно к испытаниям, кратко расскажем о принятом порядке, он включает в себя:

• Соблюдение определенных условий, обеспечивающих необходимую точность.
• Выбор способа подключения устройства.
• Получение информации о напряжении сети.
• Измерение основных характеристик петли «Ф-Н».
• Считывание полученной информации.

Рассмотрим каждый из перечисленных выше этапов.

Соблюдение определенных условий

Следует принять во внимания некоторые особенности работы измерителя:

• Устройство не допустит проведение испытаний, если номинальное напряжение сети превысит максимальное значение (250В). Превышение диапазона измерения (250,0 В) приведет к тому, что на экране прибора отобразится предупреждение «OFL» сопровождаемое продолжительным звучанием зуммера. В этом случае прибор следует выключить и отключить от измеряемой петли.
• При обрыве нулевых или защитных проводников на экране устройства будет высвечиваться ошибка в виде символа «—», сопровождаемая длительным сигналом зуммера.
• Уровень напряжения в измеряемой петле недостаточное для испытаний, как правило, если ниже 180,0 вольт. В таком случае экран выдаст ошибку с символом «U», сопровождаемую двумя сигналами зуммера.
• Срабатывание термической блокировки прибора. При этом на экране высвечивается символ «Т», а зуммер выдает два продолжительных сигнала.

Выбор способа подключения устройства

Рассмотрим несколько вариантов электрических схем подключения прибора для проведения испытаний:

1. Снятие характеристик с петли «Ф-Н», в примере, приведенном на рисунке измеряются параметры в цепи С-N. Испытание петли С-N
2. Измерение в петле между одной из фаз и проводником РЕ. Испытание петли С-РЕ
3. Измерения в цепях ТТ.

Подключение прибора в цепях с защитным заземлением

1. Для проверки надежности заземления электрооборудования применяется способ подключения, приведенный ниже.

Испытание надежности заземления корпусов электрооборудования

Важно! Вне зависимости способа подключения прибора необходимо убедиться в надежности соединения проводов

Получение информации о напряжении сети

Рассматриваемый нами прибор позволяет измерить U_H в пределах диапазона от 0 до 250,0 вольт. Фазное напряжение отображается на дисплее прибора сразу после нажатия кнопки включения или по истечении пяти секунд, после проведения испытаний (если не было произведено нажатие управляющих кнопок, отвечающих за отображение результатов на экране).

Измерение основных характеристик петли «Ф-Н»

Методика измерения Z_П в петле, применяемая в модельном ряде MZC основана на создании искусственного КЗ с использованием ограничивающего сопротивления (10,0 Ом), понижающего величину I_КЗ. После испытаний микропроцессор прибора производит расчет Z_П, выделяя реактивные и активные составляющие. Процедура измерения не превышает 30,0 мс.

Характерно, что прибор автоматически выбирает нужный диапазон для измерения Z_П. При нажатии кнопки «Z/I» на дисплей поочередно выводятся такие основные характеристики петли, как ожидаемый ток КЗ (I_КЗ) и общее сопротивление (Z_П).

Следует учитывать, что при вычислениях микропроцессор устанавливает величину U_H на уровне 220,0 вольт, в то время, как текущее номинальное напряжение может отличаться от расчетного. Поэтому для увеличения точности замеров электрической цепи следует вносить поправку. Например, при действительном U_H, равном 240,0 В, поправка для снижения погрешности прибора будет равна 1,09 (то есть необходимо 240 разделить 220).

Процесс измерения характеристик петли запускается кнопкой «Старт».

Важно! Испытания, проводимые при помощи приборов модельного ряда MZC, практически гарантированно приводят к срабатыванию УЗО. Чтобы избежать этого, необходимо предварительно зашунтировать устройства защитного отключения

После проведения измерений не забудьте снять шунт с УЗО.

Считывание полученной информации

Как уже упоминалось выше, испытания начинаются после нажатия кнопки «Старт». После завершения измерений, на экране отображаются характеристики петли «Ф-Н», в зависимости от установленных настроек. Перебор отображаемой на дисплее информации осуществляется при помощи кнопок «SEL» и «Z/I».

Следует учитывать, что прибор MZC-300 отображает только результаты последнего измерения. Если необходимо хранение в электронной памяти результатов всех испытаний потребуется устройство с расширенными возможностями, например прибор MZC-303E.

Устройство MZC-303E для измерения характеристик петли «Ф-Н»

Такое устройство позволяет не только хранить информацию обо всех измерениях в электронной памяти, но и при необходимости переносить ее на компьютер, при помощи интерфейса USB.

Приборы для проведения измерений

Замерить основные показатели контура «Ф-Н» можно двумя типами приборов. Первые допускается использовать исключительно после снятия напряжения, а вторые способны работать под нагрузкой. Также имеются различия в выводе количества информации. Простые приборы выдают значения необходимые для вычисления Iкз. Более сложное исполнение измерителей позволяет сразу вывести значение Iкз.

Специалисты рекомендуют использовать следующие модели приборов:

1. MZC 300 — современный микропроцессорный измеритель, о нюансах работы которого мы расскажем далее.
2. М-417 — зарекомендовал себя с наилучшей стороны много лет назад. Испытания ведутся по методу падения напряжения. При этом измеритель можно использовать под рабочим линейным напряжением в сетях с глухо-заземленной нейтралью. Размыкание испытываемой схемы осуществляется за 0,3 с. Предварительно понадобится выполнить калибровку.
3. ИФН-200 — предназначен для проверки цепей с сопротивлением до 1 кОм, с допустимым напряжением от 180 до 250 В. Помимо замера схемы «Ф-Н», способен функционировать и в других режимах. Память ИФН-200 может хранить данные о тридцати пяти крайних вычислениях.

Измеритель сопротивления ИФН-200

Испытание цепи «Ф-Н» измерителем MZC 300

Измерение петли фаза ноль прибором MZC 300 требует соблюдения определенной последовательности действий, учитывая некоторые особенности устройства.

Обязательные условия

Первоначально рекомендуется включить MZC 300 и убедиться в отсутствии на экране надписи bAt. Она сигнализирует о разряженных батарейках, а следовательно, провести достоверные измерения не удастся.

В процессе осуществления замеров могут появляться характерные ошибки, обусловленные следующими причинами:

1. Напряжение сети менее 180 или более 250 Вольт. В первом случае на экране высветится буква U в сопровождении с двумя звуковыми сигналами, а во втором надпись OFL и одно продолжительное звучание.
2. Высокая нагрузка на измеритель, сопровождающаяся перегревом. На дисплее высветится буква T, а зуммер выдаст два длительных звука.
3. Обрыв нулевого или защитного провода в исследуемой схеме, что сопровождается появлением на дисплее символа «— —» и продолжительным звуком.
4. Превышено допустимое значение общего сопротивления исследуемой схемы — два продолжительных звука и символ «—».

Способы подключения

С помощью MZC 300 можно произвести замеры различных участков цепи. При этом необходимо обеспечить качественный контакт наконечников прибора.

Далее представлен порядок подключения измерителя в зависимости от вида проводимого тестирования:

1. Снятие характеристик с петли «Ф-Н» — один наконечник измерителя фиксируется к нулевому (N) проводу, а второй поочередно устанавливается на линейные (L) провода.
2. Проверка защитной цепи — один контакт поочередно крепится к линейным проводникам, а второй к защитному заземлению (PE).
3. Тестирование надежности заземления корпуса электрооборудования производится в зависимости от типа сети — с занулением (TE) или с защитным заземлением (TT). При этом порядок производства измерений идентичен. Один наконечник прибора цепляется к корпусу электрооборудования, а второй поочередно к питающим проводникам.

Считывание показаний о напряжении сети

MZC 300 рассчитан на выдачу показаний фазного напряжения в пределах от 0 до 250 В. Для снятия данных понадобится нажать на клавишу «Start». При отсутствии указанных манипуляций измерительное устройство автоматически выведет на дисплей полученное значение, по истечении пяти секунд с момента начала тестирования.

Измерение характеристик контура «Ф-Н»

Для получения основных показателей в MZC 300 используется методика искусственного короткого замыкания. Она позволяет измерить полное сопротивление петли, разлагая на активную и реактивную составляющую, а также выдавая данные по углу сдвига фаз и величине предполагаемого Iкз. Для их поочередного просмотра понадобится нажимать кнопку «Z/I».

Измерительный ток протекает по тестируемому контуру в течение 30 мс. Для ограничения величины тока в схеме прибора смонтирован ограничивающий резистор на 10 Ом. При этом прибор автоматически устанавливает требуемую величину измерительного тока, учитывая уровень напряжения в сети и величину сопротивления схемы «Ф-Н».

Обратите внимание! При проведении тестирования важно учитывать, что прибор ведет расчеты с учетом номинального значения напряжения 220 В, независимо от действующих показаний в сети. Поэтому в дальнейшем необходимо осуществить корректировку полученного значения предполагаемого Iкз в цепи «Ф-Н». Для этого необходимо измерить действующее значение напряжения и разделить на 220

Для этого необходимо измерить действующее значение напряжения и разделить на 220

Полученное значение умножить на измеренный прибором Iкз

Для этого необходимо измерить действующее значение напряжения и разделить на 220. Полученное значение умножить на измеренный прибором Iкз.

При наличии в схеме УЗО следует предварительно исключить защитный аппарат из тестируемого контура посредством установки шунта. Это обусловлено тем, что подаваемый от MZC 300 измерительный ток приводит к отключению УЗО.

Вывод результатов измерения

После осуществления необходимых подключений на экране прибора будет отражаться уровень напряжения сети. Процесс измерения начинается после нажатия кнопки «Start». По факту окончания тестирования на дисплей выводится информация о величине полного сопротивления или предполагаемого Iкз, в зависимости от первоначальных установок. Для отображения других доступных показаний понадобится использовать клавишу «SEL».

Вывод результатов испытания на экран

Для получения достоверных измерений цепи «Ф-Н» рекомендуется воспользоваться услугами профессионалов. От правильности испытаний зависит дальнейшая безопасность эксплуатации электрической сети.

Краткое описание MZC-300

Рассмотрим внешний вид и основные элементы измерителя MZC-300.

Расположение основных элементов прибора MZC-300

Обозначения:

1. Информационный дисплей. Полное описание его полей можно найти в руководстве по эксплуатации.
2. Кнопка «Старт». Запускает следующие процессы измерений:

• ZП, напомним, это общее сопротивление цепи Ф-Н.
• IКЗ – ожидаемый ток КЗ.
• Активного сопротивления, необходимо для калибровки прибора.

Старт каждого измерения сопровождается характерным звуковым сигналом.

1. Кнопка «SEL». Служит для последовательного вывода на информационный дисплей всех характеристик петли, полученных в результате последнего замера. В частности отображается следующая информация:

• Параметры ZП.
• Ожидаемый IКЗ.
• Уровень активного и реактивного сопротивления (R и Х).
• Фазный угол ϕ.

1. Кнопка «Z/I». По окончании испытаний переключает на дисплее отображение характеристик между ожидаемым IКЗ и ZП.
2. Кнопка отключения/включения измерительного устройства. Если при запуске прибора одновременно с данной кнопкой нажать «SEL», то измеритель перейдет в режим автокалибровки. Его подробное описание можно найти в руководстве пользования.
3. Разъем для подключения щупа, контактирующего с рабочим нулем, проводником РЕ или, PEN. Соответствующее обозначение нанесено на корпус прибора.
4. Разъем щупа, подключаемого к одному из фазных проводов. Как правило, помечен литерой «L».
5. Как и разъем i, в отличии от гнезд для измерительных проводов, используется только в режиме автоматической калибровки. На корпусе прибора обозначаются как «К1» и «К2».

Обзор методик

Существуют разные методики для проверки петли фаза-ноль, а также разнообразные специальные измерительные приборы. Что касается методов измерения, основными считаются:

1. Метод падения напряжения. Замеры проводят при отключенной нагрузке, после чего подключают нагрузочное сопротивление известной величины. Работы выполняются с использованием специального устройства. Результат обрабатывают и с помощью расчетов делают сравнение с нормативными данными.
2. Метод короткого замыкания цепи. В этом случае проводят подключение прибора к цепи и искусственно создают короткое замыкание в дальней точке потребления. С помощью прибора определяют ток короткого замыкания и время срабатывания защит, после чего делают вывод о соответствии нормам данной сети.
3. Метод амперметра-вольтметра. Снимают питающее напряжение после чего, используя понижающий трансформатор на переменном токе, замыкают фазный провод на корпус действующей электроустановки. Полученные данные обрабатывают и с помощью формул определяют нужный параметр.

Основной методикой такого испытания стало измерение падения напряжения при подключении нагрузочного сопротивления. Этот метод стал основным, ввиду его простоты использования и возможности дальнейших расчетов, которые нужно провести для получения дальнейших результатов. При измерении петли фаза-ноль в пределах одного здания, нагрузочное сопротивление включают на самом дальнем участке цепи, максимально удаленном от места подачи питания. Подключение приборов проводят к хорошо очищенным контактам, что нужно для достоверности замеров.

Сначала проводят измерение напряжения без нагрузки, после подключения амперметра с нагрузкой замеры повторяют. По полученным данным делают расчет сопротивления цепи фаза-ноль. Используя готовое, предназначенное для такой работы устройство, можно сразу по шкале получить нужное сопротивление.

После проведения измерения составляют протокол, в который заносят все нужные величины. Протокол должен быть стандартной формы. В него также вносят данные об измерительных приборах, которые были использованы. В конце протокола подводят итог о соответствии (несоответствии) данного участка нормативно-технической документации. Образец заполнения протокола выглядит следующим образом:

Сопротивление петли фаза-нуль в системе TT

В целях соблюдения правил электробезопасности все электроустановки должны регулярно проходить испытания, в ходе которых замеряется изоляция кабелей, измеряются сопротивления контура защитного заземления и так далее. Важным этапом проведения испытаний является измерение сопротивления петли фаза-нуль, в ходе которого определяется, обеспечит ли вводной автомат автоматическое отключение при коротком замыкании (КЗ).

Петля фаза-нуль складывается из фазных проводников, обмотки трансформатора подстанции и нулевых проводников, включенных последовательно, соответственно и сопротивление самой петли складывается из сопротивлений ее составляющих. Расчеты петли довольно сложная процедура, поскольку в реальных сетях к их сопротивлению добавляются переходные сопротивления большого числа контактов, автоматов, коммутационных элементов. Реальные значения сопротивлений, а, следовательно, и токов однофазных замыканий которые обеспечивает петля фаза-нуль можно определить только в результате замеров.

Петля фаза-ноль в системе TT и ее особенности

В системах с глухозаземленной нейтралью трансформатора TN петля фазы и нуля складывается из нулевых и фазных проводов. В системе TN-C она представлена одним фазным контуром вместе с совмещенным PEN проводником, а в TN-S двумя:

• петля фазы ноля (проводник N);
• петля провода фазы трансформатора и защитных проводников (PE);

Так как в этой системе нулевой и защитный проводник разделены. В первом случае причиной срабатывания защитных автоматов будет КЗ между фазой и нулем, для системы TN-S дополнительно автомат сработает и при замыкании фазы, например из-за нарушения изоляции проводов на корпус электроустановки связанный с защитным заземлением.

Несколько иначе обстоит дело в системе TT, применяемой для электропитания временных объектов, а также широко используемой при передаче электроэнергии посредством воздушных линий, например в сельской местности. Как и для TN здесь также применяются заземления нейтрали трансформаторов, только защитного проводника к контуру заземления подстанции не идет. Защитное заземление со стороны потребителя обеспечивается повторным заземлением, отдельным контуром в непосредственной близости к электроустановкам.

Отсутствие нулевых защитных проводов ограничивает применение защиты только короткими замыканиями между нулем и фазой. Сопротивление петли в системе TT следует измерять между фазным проводником и проводом защитного заземления, оно будет представлено суммой сопротивлений:

• фазных проводов;
• обмоток трансформаторов;
• контура заземления подстанции;
• земли и повторного заземления;

и может иметь достаточно высокое сопротивление, поэтому пробой фазы на корпус заземленного электрооборудования не обязательно окончится защитным отключением вводного автомата.

Iкз = U_ном / Zп,

здесь: Iкз – ток однофазного КЗ, U_ном – номинальное напряжение сети, Zп – полное сопротивление петли.

Очевидно, что высокое сопротивление просто ограничит ток и его будет недостаточно для срабатывания автоматического выключателя. Именно поэтому ГОСТ 30331.3-95 в системах TT рекомендовано выполнение следующего ограничения:

Rп · I∝ ≤ 50 В,

где – Rп – полное сопротивление, а I∝ – ток срабатывания автомата.

Согласно требованиям того же стандарта в сетях TT для защиты от поражений электрическим током необходимо использовать устройства защитного отключения – УЗО, реагирующие на дифференциальные токи. Защита от сверхтоков допускается при очень низких значениях сопротивлений, чтобы выполнялось условие.

Чем опасно электромагнитное излучение

Среди опасных факторов, характерных вредным воздействиям электромагнитного излучения принято считать частоту и напряженность электромагнитного поля. Еще одной особенностью, свидетельствующей о чрезвычайной опасности ЭМИ, является отсутствие явных признаков их влияния на организм.

Подробнее…

Сфера применения кабелей ПВС

Таким образом, провод ПВС предназначен для подключения электрических приборов в электросеть. В соответствие со схемой реализации защитного заземления и количеством фаз питающей сети электроприборов, он может содержать от двух до пяти гибких медных жил, площадью сечений 0.5 – 25 мм², это позволяет подобрать гибкий проводник практически под любую нагрузку Подробнее…

Заполнение спецификации (Протокол «Фаза-нуль»)

Графа № 2 (Проверяемый участок цепи): зеленым фоном отмечено место, где указывается наименование щита/сборки (ВРУ, ГРЩ, РЩ, ЩО и т.д.), под белым фоном обозначаются отходящие линии. Если количество линий превышает 16, то в следующей зеленой ячейке достаточно поставить знак «+» (без кавычек) и продолжить заполнение спецификации, также следует поступать, если количество линий больше 32, 48, 64 и т.д. Все пустые строки будут удалены автоматически после обработки спецификации.

Примечание: в некоторых случая нет возможности определить линию, а фразу «не определен» каждый раз писать не хочется, что бы не вызвать недоверие. В таких случаях следует в требуемой ячейки нажимать клавишу пробела, ячейка изменит цвет на светло-синий и в дальнейшем будет полноценно обработана и примет обратно белый цвет.

Графа № 3 (Марка кабеля): зеленым фоном отмечено место, где указывается наименование щита/сборки (ВРУ, ГРЩ, РЩ, ЩО и т.д.), НО ТОЛЬКО В КРАТКОЙ ФОРМЕ. Под белым фоном обозначаются марки отходящих кабелей. После обработки спецификации текст ячейки «МАРКА КАБЕЛЯ» автоматически будет изменен на «Место установки аппарата защиты»

Важно знак умножения в описании кабеля обозначать именно х, раскладка клавиатуры и регистр букв значения не имеет

Графа № 4 (Типовое обозначение): указывается название аппарата защиты.

Графа № 5 (Тип расцепителя): указывается тип расцепителя, вручную вводить ничего не надо, следует выбрать из выпадающего списка один из вариантов: «ОВВ», «ОВВ, МД», «ОВВ, МД-С», «ОВВ, МД-В», ОВВ, МД-D», «ОВВ, МД-L», «ОВВ, МД-G», «МД» и «-». Тип расцепителя «-» обозначает, что установлен «жучок», в заключении после обработки спецификации автоматически будет «НЕ СООТВ.», так же это будет автоматически отражено в ведомости дефектов № 1.

Графа № 6 (Ном. ток): указывается номинальный ток аппарата защиты.

Графа № 7 (Значение тока эл.магнитного расцепителя / Iн): Заполняется только если тип расцепителя равен «ОВВ, МД» или «МД». Варианты заполнения:

а) указывается кратность Iн, например: 11н или 11Н или 11n или 11N («Н» может быть любой). После обработки спецификации программа сама проставит диапазон, например: при номинальном токе 20А и 11н: 20х11=220, согласно ГОСТ 50030.2-99 электромагнитный расцепитель должен сработать от 80% до 120% от Х Iн, в конкретном случае: 176-264.

б) Отключающий ток, например 600А, это является значением 100% от Х Iн, нижняя граница равна 80% = 480 А, верхняя граница равна 120% = 720 А (согласно ГОСТ 50030.2-99). В конкретном случае: 480-720.

в) 192-288, диапазон указан в ручную, программа его не обрабатываешь, лишь проверяет на корректность написания.

г) если ячейка не будет заполнена, то во время обработки спецификации для «ОВВ, МД» или «МД» автоматически будет подставлено самое распространенное значение 12н.

При типе распепителя «ОВВ, МД-В», «ОВВ, МД-D», «ОВВ, МД-L» или «ОВВ, МД-G» диапазон заполнится автоматически 3-5Iн, 5-10Iн, 10-20Iн, 3.2-4.8Iн или 6.4-9.6Iн соответственно.

После обработки спецификации, текст ячейки «Значение тока эл. магнитного расцепителя / Iн» автоматически будет изменен на «Диапазон тока срабатывания расцепителя короткого замыкания»

Графы № 8-13 (Заполнение измеренных значений): при заполнении спецификации следует заполнять либо сопротивление петли фаза-нуль (п. А), либо ток петли фаза-нуль (п. Б). После обработки спецификации программа автоматически сделает перерасчет значений и заполнит также сопротивление/ток. Пример на рис. После обработки спецификации.

А) Измеренное значение сопротивления петли «фаза-нуль» (А – В — С): заполняется измеренное значение сопротивления петли фаза нуль, допустимый диапазон, Ом: ( 0 — 15 ].

Б) Измеренное значение тока однофазного замыкания (А – В — С): заполняется измеренное значение тока короткого замыкания петли фаза нуль, допустимый диапозон, А: ( 15 — 10000 ].

ПРИМЕЧАНИЕ: если по какой то причине заполняется и сопротивление и ток, то в данном случае приоритет будет за значением тока, и значения сопротивления пересчитаются (R=U/I) с округлением до двух знаков после запятой.

Графа № 14-15 (Время срабатывания аппарата защиты):

а) «Доп. сек» выбирается из выпадающего списка, допустимые значения: 0,2; 0,4; и 5 сек.

б) «По время токовой хар-ке». Программа содержит в себе базу эмпирических формул токо-временных характеристик различных автоматических выключателей, по которым производится автоматический расчет и заполнение значений. При необходимости, значения всегда можно изменить вручную.

Методика измерения петли «фаза-нуль»

В диагностических мероприятиях учитывается:

1. Частота тестового тока должна соответствовать частоте рабочего;
2. На итоговые номиналы ZL-N и ZL-L оказывают влияние структурные, коммутационные, монтажные факторы ( сечения, способы соединений, качество сборки и длина проводок);
3. Полученные величины показывают приближенную информацию о параметрах петель. Это связано с тем, что условия, возникающие при реальном коротком замыкании, несколько отличаются от тестовых.
4. Проверка петли фаза – нуль рекомендуется при проведении всесторонних исследований работоспособности и безопасности ЭУ. Если испытания петель выполняются обособленно, то желательно перед этим убедиться, что цепь между линией N и открытыми токоведущими частями непрерывна

Замеры выполняются по одной из двух методик:

Способ использования отдельного источника питания

Потребуется отключение и закорачивание первичной обмотки силового трансформатора. Этот исследовательский подход позволяет избежать погрешностей, вызванных колебаниями сетевого потенциала.

Далее осуществляются вычисления по формуле:

Z=U/I

Где:

• U, напряжение тестового источника питания, В
• I, тестовый ток, А
• Z, сопротивление «фаза-ноль», ОМ

Способ через падения напряжения

Недостаток этого способа – разброс погрешностей результатов, если сетевое напряжение значительно колеблется от теста к тесту. Может потребоваться проведение испытаний в иное время либо применение второго диагностического метода

Z=(U1-U2)/IR

Где:

• U1, напряжения без нагрузки, В
• U2, напряжение под нагрузкой, В
• I, тестовый ток, А
• Z, сопротивление «фаза-ноль», ОМ

Методика измерения петли «фаза — ноль»

Применяются следующие методы измерения: падения напряжения в отключенной цепи, то же – на нагрузочном сопротивлении и метод КЗ. Второй способ реализован в принципе действия прибора производства Sonel типа MZC-300. Методика выполнения измерений таким методом изложена в ГОСТе 50571.16-99. Достоинство этого метода – в простоте и безопасности.

Прежде, чем приступить к основным измерениям, следует испытать сопротивление и непрерывность защитных проводников. Во время проведения измерений прибором MZC-300 следует учитывать, что возможна автоматическая блокировка процесса в следующих случаях:

1. Напряжение в сети превышает 250 В: прибор в это время издает звуковой продолжительный сигнал, а на дисплее появляется надпись «OFL». В таком случае измерения необходимо прекратить.
2. При разрыве цепи PE/N на дисплее появится символ в виде двойного тире и будет звучать сигнал после нажатия на кнопку «start». Необходимо быть осторожным: защита от токов КЗ в сети отсутствует.
3. При снижении напряжения в испытуемой цепи менее 180 В на дисплее загорается символ «U», что сопровождается двумя продолжительными звуковыми сигналами после нажатия на кнопку «start».
4. В случае перегрева прибора из-за значительных нагрузок появляется на дисплее символ «Т» и звучат два сигнала. В этом случае нужно уменьшить количество операций за единицу времени.

Для проведения измерений соответствующие клеммы прибора подключают к одной из фаз и глухозаземленной нейтрали (в сети с защитным заземлением вместо нейтрали подключают прибор к заземляющему проводнику). При проверке состояния защиты электроустановки от замыкания на корпус прибор MZC-300 подключают к заземляющей клемме корпуса и фазному проводу. Необходимо следить за тем, чтобы контакт был надежным: применять следует проверенные наконечники (если необходимо – заостренные зонды), а место соединения должно быть очищено от окиси.

Во время измерения прибором серии MZC-300 происходит имитация короткого замыкания: ток протекает через резистор с известным сопротивлением (10 Ом) в течении 30 мс. Уменьшенное значение силы тока является одним из параметров, участвующих в образовании результата. Непосредственно перед определением значения такого тока прибор измеряет реальное напряжение в сети. Производится поправка по векторам тока и напряжения, после чего процессор высчитывает полное сопротивление петли КЗ, раскладывая его на реактивную и активную составляющие и угол сдвига фаз, образующийся в измеряемой цепи во время протекания тока КЗ. Диапазон измерения полного сопротивления выбирается прибором автоматически.

Считывание и оформление результата

После измерения результат может быть отображен на дисплее в виде значения полного сопротивления петли КЗ или тока КЗ. Для просмотра и смены режима отображения следует нажать клавишу Z/I. Полное сопротивление отражает дисплей, а значение тока КЗ необходимо вычислять.

После подключения прибора к испытуемой цепи определяется напряжение, после чего нажатием на кнопку «start» включается измерительный режим. Если не действуют факторы, которые могут стать причиной блокировки процесса, на дисплее появляется ожидаемое значение тока КЗ или полного сопротивления. Если необходимо знать значения других параметров (реактивного и активного сопротивления, угол сдвига фаз), следует воспользоваться кнопкой SEL. Предельное значение реактивного, активного и полного сопротивления – 199,9 Ом. При превышении этого предела дисплей отразит символ OFL, если же прибор будет находиться в режиме измерения тока КЗ, отобразится символ UFL, означающий малую величину. При необходимости увеличить диапазон нужно использовать другую модификацию прибора — MZC-ЗОЗЕ: специальная функция RCD позволяет получить результаты до 1999 Ом.

Периодичность проведения измерений сопротивления петли «фаза – ноль» определяется документом ПТЭЭП и системой ППР, которая предусматривает своевременное проведение капитальных и текущих ремонтов электрооборудования. В случае выхода из строя устройств защиты после их ремонта или замены проводятся внеплановые работы по установлению значений параметров цепи «фаза – ноль».

Заключение о результатах измерений выполняется следующим образом. После выполнения всех работ по изложенной выше методике, получаем величину однофазного тока КЗ. Сравниваем результат с током, при котором срабатывает расцепитель выключателя-автомата или с номиналом плавко вставки. Делаем выводы о пригодности оборудования защиты. Все полученные результаты заносятся в протокол установленной формы.

Зачем нужно измерение сопротивления петли фаза-нуль

Измерение этих показателей необходимы в двух целях.

А именно:

• Определить качество используемых электрических сетей;
• Для оценки надежности защитных устройств и приборов.

Если замеры сопротивления проводились для определения качества, то в этом случае вам придется сравнить полученный итог с сопротивлением петли, которое было написано в проекте. Если в этом случае замеры показали большее сопротивление, чем оно должно быть, то были выполнены неправильно монтажные работы или были допущены другие дефекты магистрали. В том случае если проект отсутствует или был утерян, то в этом случае для сравнения вам придется обратиться в проектную службу. Для того чтоб иметь представление о проекте , вам необходимо получить определенные навыки.

В таких измерениях основной задачей является определить мощность короткого замыкания, так как от такой проблемы и устанавливаются защитные устройства.

Сроки проведения испытаний

Электрические сети и оборудование эксплуатируются в различных режимах. Со временем наблюдается естественное старение изоляции кабеля, ухудшение свойств проводников из-за токовых перегрузок, отклонений напряжения, влияния окружающей среды и т. д. Этим обусловлена необходимость в периодической проверке целостности контура фаза ноль.

В соответствии с указаниями ПУЭ испытание петли «Ф-Н» проводится, как минимум, один раз в 36 месяцев, а для электрических сетей, эксплуатируемых в опасных или агрессивных средах, как минимум, один раз в 24 месяца. Также предусматриваются внеплановые проверки, в следующих ситуациях:

• при внедрении в работу нового оборудования;
• после осуществления модернизации, профилактики или ремонта действующей сети;
• по требованию поставщика электроэнергии;
• по факту запроса от потребителя.

Периодичность осмотров электрооборудования жилых домов
