Плавкие предохранители их назначение типы и устройство

Виды и типы плавких предохранителей

Для применения в электроцепях используют разные типы и разновидности ПП. Выпускаемые в России изделия отличаются по типу конструкции:

• наполненные с маркировкой ПН-2; ППН, НПН и т. п.;

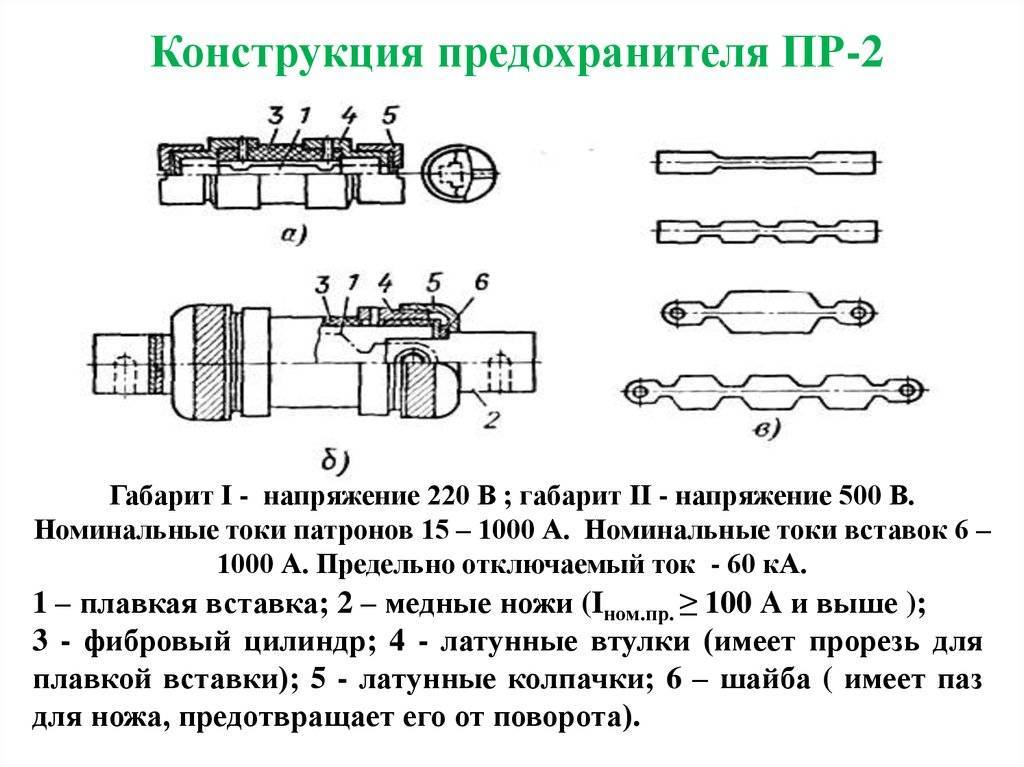

• ненаполненные (ПР-2).

Понятие наполненности связано с наличием внутри отдельных видов вставок вещества, гасящего электродугу, возникающую в момент перегорания проводника. Цепь будет разомкнута только после ее исчезновения. Поэтому в колбах, наполненных ПП, находится кварцевый песок. Ненаполненные способны выделять газы, гасящие дугу. Это происходит при нагреве материала корпуса вставки.

Кроме типов, различают виды ПП:

1. Слаботочные применяют в маломощных бытовых приборах с потребляемым током силой до 6 А. Это цилиндрические вставки с контактами на торцах.
2. Вилочные ПП часто ставят в автомобили. Название обусловлено внешним видом: контакты находятся на одной стороне корпуса и вставляются в разъемы, как вилка в розетку.
3. Пробковые — распространенные в однофазных сетях электрические пробки для счетчика. Номинальный ток таких вставок составляет 63 А, они рассчитаны на единовременное включение нескольких бытовых приборов. Перегорающая вставка в таком предохранителе находится внутри керамического корпуса с патроном, снаружи остается 1 контакт, а другой соединяется с контактами пробки. При превышении нагрузки деталь сгорает, полностью обесточивая квартиру. Восстановить электроснабжение можно, заменив вставку на новую.

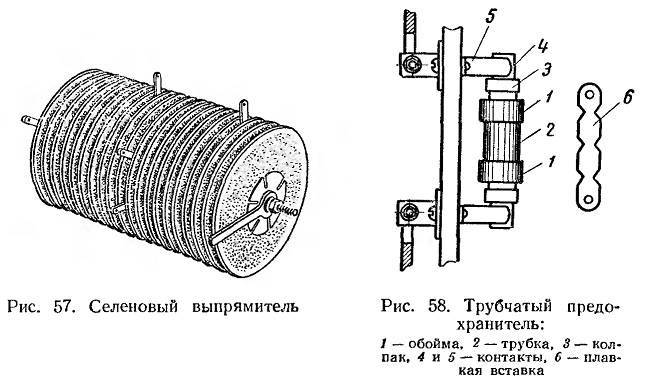

4. Трубчатый ПП по строению напоминает вставку для пробок, но его крепление выполнено между 2 контактами. Тип такого предохранителя — ненаполненный, а корпус сделан из фибры, которая при сильном нагреве выделяет газ.
5. Ножевые предохранители рассчитаны на величину тока 100-1250 А и применяются в сетях, где нужна высокая нагрузка (например, при подключении прибора с мощным двигателем).
6. Кварцевые, с наполнением кварцевым песком, применяются в сетях с напряжением до 36 кВ.
7. Газогенерирующие, разборные и неразборные. При сгорании разновидностей ПСН, ПВТ происходит мощное выделение газа, сопровождающееся хлопком. ПП применяют для сетей с напряжением 35-110 кВ. Номинальный ток такого ПП — до 100А.

В зависимости от общей нагрузки на сеть устанавливают разные виды ПП — более мощные ставят в специальных трансформаторных будках, они могут выдерживать ток, обеспечивающий потребности жилого массива иди предприятия. Маломощные монтируют в счетчиках: они защищают отдельные квартиры. В старых бытовых приборах тоже может быть установлен ПП (слаботочный), но современная техника содержит эти элементы редко.

Кварцевые предохранители

Кварцевые предохранители изготовляют для напряжений 6, 10 и 35 кВ для внутренней и наружной установки. Они относятся к группе токоограничивающих предохранителей. Патрон предохранителя типа ПКТ для напряжений 3-35 кВ (рис.4) представляет собой фарфоровую или стеклянную трубку 1, плотно закрытую металлическими колпачками 2. Внутри трубки помещена плавкая вставка 3 в виде одной или нескольких параллельно включенных тонких медных проволок. В нижнем колпачке предусмотрен указатель срабатывания предохранителя 4. Патрон заполнен мелким кварцевым песком.

Будет интересно Принцип работы самовосстанавливающегося предохранителя

Длина проволок и, следовательно, длина патрона определяются номинальным напряжением. Поскольку градиент восстанавливающейся электрической прочности промежутка в кварцевом песке относительно невелик, длина проволоки должна быть велика. Чтобы поместить ее в патроне, приходится навивать проволоку винтообразно.

Характеристики тугоплавких вставок из меди (температура плавления 1080°С) могут быть улучшены напайкой капель олова или свинца, температура плавления которых значительно ниже (соответственно 200 и 327°С). При расплавлении металла напайки он растворяет в себе медь, вследствие чего вставка быстро разрушается при температуре значительно более низкой, чем температура плавления основного материала вставки.

Свойства материала, наполняющего патрон токоограничивающего предохранителя, существенно влияет на работу последнего. Наполнитель должен удовлетворять следующим требованиям:

• отводить тепло от плавкой вставки в нормальном рабочем режиме;
• не выделять газа под действием высокой температуры дуги;
• обладать достаточной электрической прочностью после разрыва цепи.

Как показал опыт, этим требованиям в наибольшей мере отвечает кварцевый песок. Процесс отключения цепи токоограничивающим предохранителем при КЗ протекает следующим образом. При большом токе тонкая проволока плавится и испаряется в течение долей полупериода почти одновременно по всей длине. Зажигается дуга. Вследствие высокой температуры газа в канале дуги образуется местное давление (давление в патроне практически не повышается). Ионизованные частички металла выбрасываются в радиальном направлении в зазоры между песчинками кварца. Здесь они быстро охлаждаются и деионизуются.

Как видно из осциллограммы, напряжение у зажимов предохранителя превышает напряжение сети вследствие появления ЭДС самоиндукции, направленной согласно с напряжением сети. Коммутационные перенапряжения, возникающие при отключении цепи плавкими предохранителями, не должны превышать следующих значений:

Номинальное напряжение, кВ……3..6..10..20..35

Наибольшее допустимое перенапряжение по отношению к земле, кВ……16..26..40..82..126

Плавкие предохранители с корпусом из стекла и керамики

Для ограничения перенапряжения принимают различные меры: применяют вставки ступенчатого сечения по длине, что затягивает процесс их плавления и удлинения дуги; параллельно основным рабочим вставкам включают вспомогательные вставки с искровым промежутком. В последнем случае при расплавлении рабочих вставок и резком повышении напряжения пробивается искровой промежуток вспомогательной вставки, которая также сгорает. Максимальное напряжение при этом уменьшается.

Формула для расчета диаметра проволоки предохранителя по мощности электроприбора

Мощность часто указывают на этикетках, приклеенных на изделиях. Если на изделии указана потребляемая мощность, то можно рассчитать номинальный ток предохранителя по нижеприведенной формуле.

гдеI nom – номинальный ток защиты предохранителя, А;P max – максимальная мощность нагрузки, Вт;U – напряжение питающей сети, В.

Но гораздо удобнее воспользоваться готовыми данными из таблиц

Обратите внимание, первая таблица служит для выбора номинала предохранителя изделий, питающихся от бытовой электросети 220 В, а вторая, для изделий, используемых в автомобилях с напряжением бортовой сети 12 В

Максимальная мощность потребления электроприбором, ватт (BA)	10	50	100	150	250	500	800	1000	1200	1600	2000	2500	3000	4000	6000	8000	10000
Номинал стандартного предохранителя, А	0,1	0,25	0,5	1,0	2,0	3,0	4,0	5,0	6,0	8,0	10,0	12,0	15,0	20,0	30,0	40,0	50,0

Рассмотрим на примере как выбирать предохранитель. Телевизор перестал работать после грозы. Определено, что сгорел предохранитель. Номинал его не известен. На этикетке задней крышки написано, что потребляемая мощность составляет 120 Вт, бывает, что пишут и 120 ВА. Это обозначение одной и той же мощности, но по стандартам разных стран. По таблице получается, что для электроприборов с максимальной потребляемой мощностью 120 Вт (ближайшее значение 150 Вт) является предохранитель на 1 А.

Методика подбора предохранителя для защиты бортовой электропроводки автомобиля ничем не отличается от выбора для бытовой электропроводки 220 В.

Мощность электроприбора, ватт (BA)	до 50	до 75	до 100	до 150	до 200	до 250	до 300	до 400	до 600	до 700
Номинал стандартного предохранителя, А	5,0	7,5	10,0	15,0	20,0	25,00	30,0	40,0	60,0	70,0
Цвет корпуса предохранителя	оранжевый	коричневый	красный	голубой	желтый	прозрачный	зеленый	фиолет	синий	черный

Если после двух замен предохранители каждый раз перегорали, значит, поврежден электроприбор и требуется уже его ремонт. Попытка установить предохранитель на больший ток может только нанести еще дополнительный вред изделию вплоть до неремонтопригодности.

Калькулятор для расчета тока предохранителя

Если в таблицах нет данных для Вашего случая, например, напряжение питания изделия составляет 24 В или 110 В, то можете самостоятельно с помощью приведенного ниже онлайн калькулятора выполнить расчет.

Онлайн калькулятор для определения тока предохранителя

Максимальная мощность нагрузки, Вт:

Напряжение питающей сети, В:

При расчете на калькуляторе Вы получите точное значение тока. Для надежной работы предохранителя необходимо, чтобы его номинал был не менее чем на 5% больше. Например, если получено расчетное значение тока 1 А, то нужно брать предохранитель большего ближайшего номинала из стандартного ряда, то есть 2 А.

Иногда попытки определить номинал предохранителя считыванием информации не получается. На электроприборе надписей нет, на предохранителе не читаемая маркировка. При наличии амперметра, и опыта работы с ним, то вынув предохранитель и подключив амперметр к контактам колодки, в котором был установлен предохранитель, можно измерять ток и тем самым определить его номинал.

Но тут есть подводный камень. Если предохранитель вышел из строя из-за неисправности электроприбора, то ток может быть намного больше, чем должен быть, в дополнение можно еще и вывести из строя измерительный прибор.

Для чего применяются плавкие предохранители

Несмотря на широкое использование автоматических защитных устройств, плавкие вставки сохраняют свою актуальность при защите электронной аппаратуры, автомобильных электросетей, промышленных электроустановок и систем энергоснабжения. Они до сих пор применяются в распределительных щитах многих жилых домов, благодаря надежной работе, небольшим размерам, стабильным характеристикам и возможности быстрой замены.

В случае соединения двух проводов, подключенных к источнику тока, наступит всем известный эффект короткого замыкания. Причиной может стать испорченная изоляция, неправильное подключение потребителей и т.д. При сравнительно небольшом сопротивлении проводов, в этот момент по ним будет протекать очень высокий ток. В результате перегрева проводов загорается изоляция, что может привести к пожару. Избежать негативных последствий вполне возможно путем включения в электрическую цепь плавких предохранителей, известных также под наименованием пробок. В случае превышения током допустимой величины, проволочка внутри предохранителя сильно нагревается и быстро расплавляется, разрывая в этом месте электрическую цепь.

Конструкция предохранителей может быть трубчатой или пробочной. Трубочные элементы изготавливаются в закрытом фибровом корпусе, обладающим свойствами газогенерации. В случае повышения температуры внутри трубки создается высокое давление, вызывающее разрыв цепи. Пробочные предохранители имеют стандартную конструкцию, оборудованную проволокой, расплавляющейся под действием высокого электрического тока.

Существует еще одна разновидность так называемых самовосстанавливающихся предохранителей, изготовленных из полимерных материалов, изменяющих свою структуру при разных температурах. Существенный нагрев приводит к резкому изменению сопротивления в сторону увеличения, в результате чего цепь разрывается. Дальнейшее остывание вызывает уменьшение сопротивления, поэтому цепь вновь замыкается. В основном такие предохранители используются в сложных цифровых устройствах. В обычных силовых сетях они не применяются из-за высокой стоимости.

Замена плавких предохранителейИногда некоторые умельцы пытаются заменить сгоревший предохранитель, используя вместо него так называемые жучки, представляющие собой кусок толстого провода или тонких проволочек, скрученных в общий пучок. Такие самодельные устройства категорически запрещается использовать, поскольку ток при коротком замыкании будет недопустимо высоким. Сильный нагрев проводки вызовет ее повреждение, возгорание и пожар.

Гашение дуги в корпусе

Многие не знают, для чего нужен предохранитель, у которого внутри ничего нет. Их используют только для небольших токов. При разрыве соединения на таких показателях не возникает дуга, которая может нанести вред электрооборудованию. Когда вставка расплавляется, затухание происходит самостоятельно.

С увеличением нагрузки появляется потребность в принудительном гашении. Если этого не будет, она не погаснет, а короткое замыкание никуда не исчезнет. В случае аварии цепь не отключится. Дуга расплавит контакты, распылит при этом микрочастицы металла по всему корпусу, из-за чего получится контактный мостик. Аварийная сеть будет подпитываться по нему до тех пор, пока не сработает следующий этап защиты оборудования.

Чем дольше компенсируется короткое замыкание, тем пагубней будут его последствия

Поэтому на погашение дуги необходимо обращать особое внимание. Существует два основных способа, благодаря которым этот процесс происходит быстро:

1. Изготовление корпуса из фибры.
2. Заполнение кварцевым песком.

В первом способе используется слоистый материал. Фибра — это спрессованный картон, который на первом этапе изготовления пропитывается хлористым цинком. Такие изделия отлично переносят воздействие ацетона, бензина, спирта и имеют высокие изоляционные свойства.

Главным достоинством такого материала для применения в предохранителях является то, что он во время возгорания выделяет газы, которые способны заблокировать горение. Они смешиваются с плазмой дуги, чем сильно усложняют движения электронов. Происходит резкое увеличение сопротивления, благодаря чему процесс прекращается. Эти предохранители называются газогенерирующими. Помимо фибры, может применяться и винипласт.

Вам это будет интересно Универсальный тестер-пробник для замеров тока и напряжения

Следующий метод основывается на заполнении корпуса защитного устройства кварцевым песком. Этот материал имеет температуру плавления в 1700 градусов по Цельсию. Также он является хорошим диэлектриком. После того как проводник перегорит, дуге придётся проходить между песчинками, что значительно увеличит её длину. Также песок забирает тепло. Кварцевая защита получила широкое распространение. Её используют до сих пор. Предохранители из фибры можно встретить только в устаревших устройствах.

Методика проверки на исправность

Есть несколько советов, как проверить термопредохранитель. Все зависит от того, есть ли под рукой мультиметр или обычная прозвонка.

Первый совет, как проверить термопредохранитель мультиметром в режиме измерения сопротивления:

• перевести прибор в режим измерения сопротивления;
• приставить щупы к контактам предохранителя — если сопротивление близко к нулю, то контакты замкнуты;
• нагреть металлическую часть термопредохранителя (зажигалкой, паяльником или опустить в горячую воду) и опять проверить сопротивление — оно должно быть бесконечно большим.

В процессе остывания может быть слышен слабый щелчок — это замкнулись контакты. Если до нагрева сопротивление равно нулю, а после нагрева — бесконечности, то проверяемая деталь исправна.

Данный метод проверки наиболее точный, но не всегда под рукой есть измерительный инструмент. Следующий совет о том, как проверить термопредохранитель дает приблизительный результат:

• нагревать проверяемую деталь и прислушаться — должен быть легкий щелчок при приближении температуры нагрева к номинальной;
• при остывании также должен быть щелчок.

Если деталь «молчит» при изменении ее температуры выше номинальной и ниже номинальной, то с большой вероятностью она неисправна.

Самой доступной защитой для электроприборов остаются предохранители, которые позволяют защитить устройства от высоких значений силы тока. Но остаются некоторые приборы, для защиты которых обычные предохранители не подходят.

Подобрать и купить термопредохранитель можно на https://electronoff.ua/termopredohraniteli по отличной стоимости.

Принцип работы термопредохранителя?

Конструктивные особенности термопредохранителя позволяют ему срабатывать на опасную температуру внутри бытовой техники практически моментально. Стоимостью своей «жизни», он спасает от перегрева и возгорания современную дорогостоящую технику.

Внимание: при работе с предохранителями важно соблюдать правила безопасности! Установка предохранителя в домашних условиях, должна выполняются исключительно при отключенном напряжении. При нагрузках возможно образование электрической дуги, появление которой в последствии может вызвать поражение глаз, ожоги и повреждение держателя термопредохранителя. В электроустановках до 1000 Вт замена термопредохранителя с открытыми токоведущими частями, выполняется компетентными людьми со специальной защитой

В электроустановках до 1000 Вт замена термопредохранителя с открытыми токоведущими частями, выполняется компетентными людьми со специальной защитой.

Это электронные компоненты, предназначеные для защиты более дорогостоящих компонентов и оборудования. Принцип работы термопредохранителя основан на размыкании электрической цепи, в случае превышения допустимой температуры.

Магазин Dalincom предлагает различные виды термопредохранителей и термостатов — обычные перегараемые термо-предохранители, самовостанавливающиеся, для мультиварки, для печки и другие.

Стоимость доставки обычных посылок дешевле для тяжеловесных заказов, она зависит от дальности. Cмотрите тарифы на сайте Почты России для своего местонахождения.

Точную стоимость пересылки, вы получите в счете на оплату.

• 20
• 40
• 60

Термопредохранители являются компактными и надёжными элементами электрических цепей, которые предназначены для защиты от перегревания и короткого замыкания, что может повлечь за собой выход из строя бытовой техники и электрического оборудования.

Принцип работы: при увеличении температуры проводников до определённого значения плавкий элемент предохранителя перегревается и плавится, из-за чего электрическая цепь разрывается и ток не проходит дальше по цепи.

Посмотреть и купить товар из группы «Термопредохранители» вы можете в нашем магазине в Минске. Доставка заказа почтой по всей территории Республики Беларусь, включая города Гомель, Могилёв, Витебск, Гродно, Брест, Бобруйск, Барановичи.

Где находятся предохранители и как заменить перегоревший предохранитель?

Когда с электроприборами или светом автомобиля что-то идёт не так, то настаёт самое время проверить блок предохранителей и найти в нём нужный предохранитель, чтобы увидеть и чаще всего убедиться, что причина именно в нём. Так повелось, что наиболее часто проблемы с неработающей электроникой в авто возникают именно из-за перегоревшего предохранителя. Впрочем, сам перегоревший предохранитель также может указывать на более глубокие проблемы самого разного рода, которые, возможно, придётся диагностировать, если это будет повторяться. Итак, где же найти предохранители в машинах разных марок и моделей?

На самом деле существует три типа автомобильных предохранителей:

• керамические,
• стеклянные трубки
• плоские.

Если Ваш автомобиль выпущен раньше, чем, скажем, 1980 год или чуть позднее, то у Вас вероятнее всего предохранители в виде керамических трубок. Стеклянные трубки — ещё один устаревший тип предохранителей, который также встречается сегодня довольно редко. И третий тип — в виде плоского блока — скорее всего, будет в Вашем автомобиле. Плоские предохранители подключаются к блоку-щиту, просто всовываясь туда. Теперь давайте перейдём к главному вопросу: где находятся предохранители и как нам их найти в автомобиле?

Расчет диаметра проволоки плавкого предохранителя

Для ремонта предохранителя необходимо заменить перегоревшую проволоку. При производстве предохранителей на заводах используют, в зависимости от величины тока и быстродействия, калиброванные серебряные, медные, алюминиевые, никелиновые, оловянные, свинцовые и проволоки из других металлов.

Для изготовления предохранителя в домашних условиях доступна только красная медь калиброванного диаметра. Все электропровода сделаны из меди, и чем эластичней провод, тем тоньше в нем проводники и большее их количество. Поэтому вся ниже предложенная технология ориентирована на применение медной проволоки.

При выборе предохранителя для аппаратуры разработчики пользуются простым законом. Ток предохранителя должен быть больше максимально потребляемый изделием. Например, если максимальный ток потребления усилителя составляет 5 ампер, то предохранитель выбирается на 10 ампер. Первое, что необходимо найти на корпусе предохранителя его маркировку, из которой можно узнать, на какой ток он рассчитан. Часто величину тока пишут на корпусе изделия, рядом с местом установки предохранителя. Затем из нижеприведенной таблицы определить какого диаметра нужен провод.

Назначение и принцип действия

Основная задача плавких предохранителей – защита электрической сети и электрооборудования от сверхтоков, возникающих при коротком замыкании или в результате критических перегрузок. При этом они обеспечивают бесперебойную работу защищаемых цепей в номинальном режиме.

В отличие от автоматического выключателя, часто применяемого в электротехнике, плавкая вставка срабатывает только один раз, после чего он подлежит замене. Однако срабатывает такое устройство со стопроцентной вероятностью, в то время как автоматика после многократного отключения может подвести. Именно поэтому для защиты дорогостоящего оборудования используют плавкие вставки. Не отказываются от применения этих защитных устройств и в силовых цепях.

Устройство и принцип защиты

В конструкции плавкого предохранителя есть два основных элемента: корпус (держатель) с контактами и плавкую вставку (рисунок 1). Строго говоря, только сочетание этих элементов можно называть предохранителем. Очень часто деталь плавкой вставки (особенно если она заменяемая) называют плавким предохранителем. В данной статье мы тоже иногда будем придерживаться этой традиции.

Рис. 1. Конструкция плавкого предохранителя

Рабочим элементом вставки является проводник из меди или сплава металлов. Благодаря этому плавкому элементу происходят отключения цепи в критических ситуациях.

В качестве плавкого элемента может быть одна или несколько медных проволок, пластина либо фигурная деталь. Эти проводники помещаются в жаропрочный корпус: стеклянный, керамический (рис. 2) или пластиковый. В зависимости от назначения, пространство вокруг плавкого элемента может быть заполнено кварцевым песком или окружено легкоиспаряющимся веществом, предназначенным для гашения электрической дуги.

Рис. 2. Керамические плавкие вставки

При прохождении номинальных токов через проволоку вставки, она незначительно нагревается, не достигая температуры плавления. Но в режиме короткого замыкания резко возрастает величина тока, что приводит к плавлению вставок. Это приводит к разрыву цепи.

Нагревание предохранителя происходит также при перегрузках, то есть в результате превышения номинального напряжения на защищаемом участке цепи. При достижении рабочих напряжений величины, называемой током отключения, температура плавкого элемента возрастает до точки плавления и цепь разрывается. После восстановления параметров цепи плавкую вставку необходимо заменить.

Плавкие вставки имеют некую инерционность срабатывания. При КЗ задержка незаметна, так как в этом случае плавкий элемент нагревается молниеносно.

Иначе обстоит дело в случаях с перегрузками. Для достижения температуры плавления требуется больше времени. Поэтому, чтобы повысить скорость срабатывания, элементам вставок придают специальную форму и нагружают их силами упругости (один конец пластины соединяют с растянутой пружиной).

В некоторых моделях под действием пружины наружу выходит штифт, называемый индикатором срабатывания (рисунок 3). Он выступает в роли указателя срабатывания и свидетельствует о том, что вставку надо менять.

Рис. 3. Строение плавкой вставки

Цифрами на рисунке обозначено:

• I – патрон;
• 2 – плавкая пластина;
• 3 – шарики из олова;
• 4 – плавкая вставка;
• 5 – кварцевый песок;
• 6 – пружина;
• 7 – текстолитовая шайба;
• 8 – спусковой механизм указателя срабатывания;
• 9 – колпачок;
• 10 – ободок колпачка;
• 11 – указатель срабатывания;
• 12 – асбоцементная прокладка;
• 13 – цементная заливка.

В ряде случаев для увеличения скорости срабатывания используют вставки с параллельно натянутыми проволоками разных диаметров. Перегорание самой тонкой проволоки увеличивает нагрузку на остальные элементы, ускоряя их плавление.

С целью снижения перенапряжений в некоторых конструкциях вставок применяют проволоки с разными сечениями отдельных участков. При срабатывании такого предохранителя, первым перегорает участок с наименьшим сечением вставки. Если пары расплавленного металла спровоцируют в точке разрыва электрическую дугу, то перегорит участок с большим сечением.

Конструктивные особенности предохранителей можно узнать по их маркировке. К сожалению, время-токовые характеристики наносятся не на все типы изделий. Но модели, на которые нанесены буквенно-цифровые коды, можно легко классифицировать по их назначению.

Это интересно: Кодовый замок на ардуино: схема

Классификация аппаратов

Плавкий предохранитель представляет собой однополюсный коммутационный аппарат, предназначенный для защиты электрических цепей от сверхтоков; действие его основано на плавлении током металлической вставки небольшого сечения и гашении образовавшейся дуги. Ценными свойствами плавких предохранителей являются:

• простота устройства и, следовательно, низкая стоимость;
• исключительно быстрое отключение цепи при КЗ;
• способность предохранителей некоторых типов ограничивать ток КЗ.
• Следует, однако, указать, что:
• характеристики предохранителей таковы, что они не могут быть использованы для защиты цепей при перегрузках;
• избирательность отключения участков цепи при защите ее предохранителями может быть обеспечена только в радиальных сетях;
• автоматическое повторное включение цепи после ее отключения предохранителем возможно только при применении предохранителей многократного действия более сложной конструкции;
• отключение цепей плавкими предохранителями связано обычно с перенапряжениями;
• возможны однополюсные отключения и последующая ненормальная работа участков системы.

Будет интересно Принцип работы самовосстанавливающегося предохранителя

Поэтому в электроустановках свыше 1 кВ предохранители имеют ограниченное применение; их используют в основном для защиты силовых трансформаторов, измерительных трансформаторов напряжения и статических конденсаторов. Плавкий предохранитель состоит из следующих основных частей: изолирующего основания или металлического основания с изоляторами, контактной системы с зажимами для присоединения проводников, патрона с плавкой вставкой. Большинство предохранителей имеет указатели срабатывания той или иной конструкции.

Предохранители различного номинала.

Предохранители характеризуют номинальным напряжением, номинальным током и номинальным током отключения. Следует различать номинальный ток плавкой вставки и номинальный ток предохранителя (контактной системы и патрона). Последний равен номинальному току наибольшей из предназначенных к нему вставок. Для предохранителей переменного тока с номинальным напряжением от 3 до 220 кВ включительно установлены следующие значения номинальных токов:

• Номинальные токи предохранителей, А……8; 10; 20; 32; 40; 50; 80; 160; 200; 320; 400
• Номинальные токи плавких вставок, А……2; 3,2; 5; 8; 10; 16; 20; 32; 40; 50; 80; 160; 200; 320; 400
• Номинальные токи отключения, кА……2,5; 3,2; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40

Под номинальным током отключения следует понимать наибольшее допускаемое действующее значение периодической составляющей тока КЗ, отключаемого предохранителем при определенных условиях. Отечественные аппаратные заводы выпускают плавкие предохранители для напряжений до 110 кВ включительно. Наибольшая температура частей предохранителя, заряженного любой из предназначенных для него плавких вставок, не должна превышать значений, указанных в табл.1 при температуре воздуха +40°С.

Как работает плавкий предохранитель

Срабатывание происходит посредством сгорания плавкой вставки: когда величина тока превышает допустимое значение, создается температурное влияние — элемент перегорает, тем самым контакты расцепляются, оборудование обесточивается. Аналогично и при КЗ. Процесс занимает доли секунды. Есть разные размыкающие проводники (более или менее чувствительные) под конкретные температуры, нагрузки.

Отличие ПП от автоматов и УЗО: после активации требуется замена вставки или целого элемента. Достоинство в дешевизне и простоте замены: потребуется просто защелкнуть новую вставку, поместить в розетку новый экземпляр, реже — припаять.

Защита ПП основывается на способности металлов перегреваться, когда через них проходит превышающий их пропускную способность ток. При соответствии параметров происходит равномерный нагрев металла — тепло успевает рассеиваться. Когда же значение превышает допустимый уровень — тонкая проволочина, пластина внутри колбы расплавляется и разрушается. Причем это происходит почти моментально.

Для чего применяются плавкие вставки предохранителей:

• защита от перегрузок (всплески, скачки);
• от КЗ.

Кроме защиты, сработка ПП укажет на проблемы, поломки, на дефекты оборудования, например, спровоцировавшего КЗ.

Устройство и классификация предохранителей

На сегодняшний день существует несколько видов предохранителей для авто, которые различаются своей конструкцией, принципом работы и назначением. Существуют также узкоспециализированные модификации защитных реле, которые предназначены для спецтехники и большегрузных автомобилей.

Цилиндрические модификации

Автомобильные защитные реле цилиндрической формы использовались в конце прошлого века и устанавливались на автомобили от отечественных производителей.

Изначально такие предохранители изготавливались одного цвета, однако в последующем в зависимости от показателя номинального тока их стали маркировать различными цветами.

Недостатком такого типа автомобильных предохранителей является возможность получить удар током и ожог пальцев при установке и демонтаже защитных цилиндрических вставок. Реле не стандартизированы, поэтому автовладельцам при выборе приходилось изучать все технические характеристики и только тогда выбирать предохранитель для своего автомобиля.

Ножевые защитные планки

Ножевые планки имеют ряд преимуществ в сравнении с цилиндрическими модификациями. В первую очередь, это полная защита от поражения током и ожогов при их замене. Они имеют специальную изолированную часть, которая выполняется из прочного цветного пластика.

Корпус защитных планок выполнялся с прозрачной вставкой, что позволяло с легкостью определить сгоревший предохранитель и выполнить его замену. В общей сложности предлагалось три типоразмера ножевых автомобильных предохранителей:

• Мини — с посадочным размером 16 мм.
• Стандарт — 19 мм.
• Макси — 34 мм.

Благодаря доступной стоимости и удобству использования ножевые предохранители для автомобилей пользовались популярностью на рынке. Они до сих пор с успехом устанавливаются на автомобили от отечественных и иностранных производителей. К их преимуществам можно отнести доступную стоимость, полную безопасность использования, возможность с легкостью подобрать защитное реле под определенный номинальный ток электроцепи в автомобиле.

Термические разновидности

На современных автомобилях, где требуется максимально возможная защита электроцепи транспортного средства, используют специальные термические предохранители, которые включают одновременно тепловую и электромагнитную защиту.

Конструкция такого реле напоминает автоматический выключатель, используемый в бытовой электросети. При замыканиях и перегрузках срабатывает тепловая и электромагнитная защита, что позволяет одновременно предупредить выход из строя различных электроблоков и не допустить возгорания проводки.

К преимуществам термических разновидностей относят:

• Максимально возможная защита электроблоков и цепи проводки.
• Полная безопасность использования.
• Реле выполняется многоразовым, что позволяет использовать его повторно.

Термические автомобильные предохранители имеют высокую стоимость, однако благодаря своей специальной конструкции такие приспособления являются многоразовыми. На изолированном пластиковом корпусе реле имеются данные по его номинальной мощности, что существенно упрощает выбор.

Показатели порога срабатывания

Одной из характеристик автомобильных предохранителей является их порог срабатывания, то есть величина напряжения в сети, при котором наблюдается оплавление токопроводящей жилки и размыкание цепи проводки в автомобиле.

Расплавление такой защитной жилы происходит из-за воздействия высоких температур при повышенном напряжении в цепи. Соответственно, при изготовлении предохранителей используются различные по своим показателям плавкости жилки. Это позволяет выполнять реле для цепей с определенными показателями напряжения.
