Плавкие предохранители — их назначение, типы и виды, устройство и принцип действия

Как подобрать силовую проводку

Силовой кабель должен соответствовать системе которую он питает. Если кабель не достаточно толстый, будут большие потери в нем, то есть «просады», как сейчас принято называть это явление. Оно связано с тем, что кабель имеет хоть и исчезающе малое, но все же сопротивление.

Оно действительно очень мало, порядка 0.3 — 0.8 Ома на км длины кабеля. Но все же оно есть и при больших токах на линии потери могут быть заметными.

Подбор сечения кабеля

Для того, чтобы подобрать кабель нужного сечения не нужно ничего рассчитывать. Можно конечно задаться потребляемым током, допустимым просадом, например ток в системе 100А и просад не более 0.5 В, и посчитать нужное сечение кабеля, с учетом длины линии. Делать это не обязательно. Есть старое эмпирическое правило по подбору сечения силового кабеля, которое для простоты называют «пять ампер на квадрат»:

Оно основано на том, что длина линии от источника до потребителей (до усилителей) не превышает 5м. Это 99% всех случаев. Что означает это правило? Это норма на плотность тока

При плотности тока пять ампер на квадратный миллиметр, потери на кабеле длиной до 5 метров будут не более 0.5В Именно не более 0.5, это важно, при максимальном, а не рабочем, токе

Как пользоваться этим правилом? Берете усилитель и смотрите какой у него номинал предохранителя. Если их несколько, считайте общий номинал. Если у вас несколько усилителей и вы будете питать их одним кабелем, складываем номиналы их предов. Принимаем полученный результат за максимальный потребляемый ток. Реальный рабочий будет заметно меньше. Делим максимальный ток на 5 и получаем нужное сечение кабеля(«5А на 1кв мм).

Далее берем следующее большее стандартное сечение кабеля.Пример. Имеем усилитель Oris TA-150.4 На нем установлен предохранитель номиналом 100А. Обычно производитель закладывает запас 10-20% при подборе предохранителя. Принимает максимальный ток за 100А. Делим 100 на 5, получаем 20 квадратов. Для питания такого усилителя понадобится кабель сечением не менее 20 кв мм. Выбираем следующее стандартное сечение кабеля  — 25 кв мм. Все. Для питания усилителя Oris TA-150.

4 необходим и достаточен кабель сечением 25 квадратных миллиметров. Можно применить кабель большего на один размер сечения, хуже не будет. Будет ли лучше? Практика показывает, что ,если брать кабель на два и более размера больше, лучше точно не будет. Потери на кабеле и так стремятся к нулю.

Пользуйтесь правилом «пять ампер на квадрат», подбирайте необходимое сечение кабеля или на размер больше. Покупать более толстый кабель будет не целесообразно.

Просад живет не только на кабеле. А, например, еще и на предохранителе.

Подбор предохранителя

Предохранитель на силовой линии должен быть обязательно и должен быть установлен не далеко от источника питания. В аварийной ситуации он должен защитить источник питания от короткого замыкания

Не важно что произошло, перетерся кабель и замкнулся на массу, или сгорел усилитель и его как-то закоротило. Предохранитель должен сработать, чтобы не загорелась проводка

Принцип работы плавкого предохранителя прост и основан на законе Ома для полной цепи.

Все это просады в своем роде, но падение напряжения на усилителе мы так не называем. Величина падения напряжения зависит на прямую от сопротивления элемента системы и всегда во много раз меньше чем падение напряжения на главном звене — усилителе. Пока все хорошо, потери на кабеле и предохранителе не значительные, все работает. Теперь представим что произошло некоторое ЧП. Проводку закоротило.

Из всех элементов системы, подключенных к источнику питания (аккумулятору), остается только силовой кабель и предохранитель (усилитель выпал из системы). И вся его энергия будет рассеиваться именно на кабеле и на преде. Кто из них сгорит раньше, провод или пред? Чтобы сгорел предохранитель, нужно чтобы просад на нем был на много больше. Тогда он стабильно сработает. Поэтому предохранитель должен быть подобран строго по кабелю.

Не по потребляемому току, а именно по сечению кабеля.

Номинал предохранителя подбирается так же по правилу «пять ампер на квадрат». Только в обратную сторону. Допустим вам надо подобрать предохранитель для кабеля сечением 25 квадратов, который питает тот же усилитель Oris TA-150.4 Умножаем 25 на 5, получаем нужный номинал в 125А. Следующий больший по номиналу 150А.

Если силовая проводка подобрана согласно описанному правилу, система работает стабильно, с хорошим запасом и в случае коротыша предохранитель срабатывает четко. Потери на кабеле и предохранителе очень малы. Исключать предохранитель не стоит. Так иногда делают на соревнованиях, чтобы уменьшить просад. Но на повседнев это нам совсем не нужно.

Виды плавких предохранителей

Для всех устройств этого типа существуют общая классификация в соответствии с их основными свойствами.

Плавкие вставки могут закрываться по-разному, в связи с этим отличаются и внешние эффекты, возникающие при отключении тока. Такие предохранители разделяются на следующие виды:

  • Открытая плавкая вставка, в которой отсутствуют устройства для ограничения объема дуги, выброса расплавленных металлических частиц и пламени.
  • Полузакрытый патрон с оболочкой, открытой с одной или двух сторон. Он создает определенную опасность для людей, находящихся поблизости.
  • Закрытый патрон. Является наиболее надежным, поскольку у него отсутствуют все вышеперечисленные недостатки. Практически все современные предохранители выпускаются именно с закрытым патроном.

Гашение дуги может выполняться разными способами. В зависимости от этого предохранители бывают с наполнителем или без наполнителя. В первом случае применяются порошкообразные, волокнистые или зернистые компоненты, а во втором – за счет движения газов или высокого давления в патроне. Конструкции самих патронов разделяются на разборные и неразборные. Первый вариант предполагает замену расплавленной вставки, а во втором случае придется менять весь элемент. В некоторых случая неразборные патроны могут быть перезаряжены в специальных мастерских.

Предохранители могут быть заменены или не заменены будучи под напряжением. В первом случае замена может быть произведена прямо руками, не касаясь частей, находящихся под напряжением. Во втором случае устройство в обязательном порядке отключается от напряжения.

Как измерять диаметра проволоки

Диаметр тонкого провода лучше всего измерять . Если под рукой нет микрометра для измерения диаметра проволоки, то можно воспользоваться обыкновенной линейкой.

Нужно намотать 10-20 витков к витку проволоки на линейку, поделить количество закрытых миллиметров на количество намотанных витков. Получите диаметр. Например, у меня намотано 10 витков провода, и они закрыли 6,5 мм. Делим 6,5 на 10. Диаметр провода получается равным 0,65 мм. 0,05 мм занимает изоляция. Следовательно, реальный диаметр составляет 0,6 мм.

Такой провод подойдет для изготовления предохранителя на 30 А. Провод мотал толстый для большей наглядности. Чем больше намотаете витков на линейку, тем точнее будет результат измерений. Нужно наматывать не менее одного сантиметра. Если в наличии проволока малой длины, то намотайте ее на любой стержень, например, отвертку, зубочистку или карандаш, а линейкой измерьте ширину намотки.

  Онлайн калькулятор для расчета диаметра провода
  Ширина намотки на линейке, мм:
  Количество витков:


Результаты измерений можете обработать с помощью онлайн калькулятора. Для определения диаметра провода достаточно в окошках ввести ширину намотки, количество витков и нажать «Рассчитать диаметр провода».

Предохранители автомобильные

Предохранители автомобильная – очень важная деталь любого транспортного средства. На приобретение хороших и качественных деталей тратится не один час, вот и на покупку данной вещи стоит потратить положенное количество времени.

Некоторые относятся пренебрежительно к выбору таких деталей, как предохранители автомобильные. Мол, что сложного – это ведь просто пластмассовая деталь, внутри которой находится плавкий элемент. Можно купить любую. Но подобный подход беспечен. Если приобрести некачественно изделие, то можно в ответ получить две неприятности.

Если предохранители автомобильные перегорают некстати, то можно оставить свою машину без функционирующих в дождь стеклоочистителей. Обидно и плохо, однако это еще не самое страшное. Вот второе сложнее. Предохранитель может не сработать во время замыкания. Вот последствия этого случая достаточно опасны, так как в результате может сгореть проводка (как минимум) или автомобиль. Косвенной причиной проблем, возникающих в автомобиле, может стать короткое замыкание. Однако основная проблема обычно кроется в такой детали, как авто-предохранители. Иногда из-за поднимающегося напряжения предохранитель не выдерживает, и пластиковый корпус начинает плавиться. И из-за такой мелочи вполне может сгореть весь автомобиль! Дабы избежать этой ситуации, стоит рассмотреть кое-какие правила, которые стоит учесть, выбирая такую важную деталь, как предохранители автомобильные.

Приобретать лучше набор, а не поштучно

И обязательно нужно обратить своё внимание на информацию, что дана о производителе. Она указана на упаковке

Если же она отсутствует – то лучше не приобретать данный комплект. Если пластмасса, из которой выполнены предохранители автомобильные, прозрачная, то тогда хозяину машины можно будет выявить неисправность этой детали визуально, если плавкий элемент перегорит. Однако существуют изделия, которые выполнены из непрозрачного пластика, а функционируют замечательно, соответствуя всем стандартам и допускам. Теперь стоит уделить внимание техническим требованиям, которые предъявляются к этим деталям.

Исправные предохранители для авто должны осуществлять свою работу на протяжении ста часов при токе, который превышает на 10 процентов номинальный (не допускается оплавление корпуса). И они не должны перегорать! На штырях допускается падение напряжения до 150 мВ (для предохранителей 7,5 и 3,5 , а также для 15 и 10 А) и до 115 мВ (30 А), 125 мВ (25 А), 130 мВ (20 А). Данное изделие должно срабатывать за 0,15-5 секунд (при токе, который в два раза превышает номинальный).

Итак, что сделать, если предохранитель всё-таки неисправный? Сначала нужно вынуть его из гнезда, а потом вставить на освободившееся место новый (только обязательно на нем должна быть та же цифра). Для того чтобы изъять данную деталь, нужно использовать специальную пластмассовую прищепку, которая обычно идет в комплекте с самим изделием

Однако, если принять во внимание все выше указанные рекомендации, то предохранитель прослужит долгое время

Предохранители для защиты магистралей

В магистрали, питающей несколько двигателей, защита должна обеспечивать как их самозапуск, так и пуск механизма с наибольшим показателем пускового тока. При расчете защиты необходимо определить:

Выбор предохранителей асинхронных электродвигателей в магистрали без самозапускающихся механизмов осуществляется с учетом соотношения максимального кратковременного тока линии и пускового тока двигателя/двигателей, включаемых одновременно.

Защиту агрегатов от перегрузки обеспечивают тепловые реле, которые встроены в автоматические выключатели или магнитные пускатели. Так как при возникновении КЗ контакты часто разрушаются, необходимо обеспечить условия, при которых предохранитель отключит двигатели до того, как контакты пускателя разомкнутся. Поэтому ток вставки предохранителя должен быть в 10-15 раз меньше, чем ток короткого замыкания – это позволяет отключать ток КЗ на время от 0,15 до 0, 2 секунд.

Расчет диаметра проволоки плавкого предохранителя

Для ремонта предохранителя необходимо заменить перегоревшую проволоку. При производстве предохранителей на заводах используют, в зависимости от величины тока и быстродействия, калиброванные серебряные, медные, алюминиевые, никелиновые, оловянные, свинцовые и проволоки из других металлов.

Для изготовления предохранителя в домашних условиях доступна только красная медь калиброванного диаметра. Все электропровода сделаны из меди, и чем эластичней провод, тем тоньше в нем проводники и большее их количество. Поэтому вся ниже предложенная технология ориентирована на применение медной проволоки.

При выборе предохранителя для аппаратуры разработчики пользуются простым законом. Ток предохранителя должен быть больше максимально потребляемый изделием. Например, если максимальный ток потребления усилителя составляет 5 ампер, то предохранитель выбирается на 10 ампер. Первое, что необходимо найти на корпусе предохранителя его маркировку, из которой можно узнать, на какой ток он рассчитан. Часто величину тока пишут на корпусе изделия, рядом с местом установки предохранителя. Затем из нижеприведенной таблицы определить какого диаметра нужен провод.

Виды и типы плавких предохранителей

Для применения в электроцепях используют разные типы и разновидности ПП. Выпускаемые в России изделия отличаются по типу конструкции:

  • наполненные с маркировкой ПН-2; ППН, НПН и т. п.;
  • ненаполненные (ПР-2).

Понятие наполненности связано с наличием внутри отдельных видов вставок вещества, гасящего электродугу, возникающую в момент перегорания проводника. Цепь будет разомкнута только после ее исчезновения. Поэтому в колбах, наполненных ПП, находится кварцевый песок. Ненаполненные способны выделять газы, гасящие дугу. Это происходит при нагреве материала корпуса вставки.

Кроме типов, различают виды ПП:

  1. Слаботочные применяют в маломощных бытовых приборах с потребляемым током силой до 6 А. Это цилиндрические вставки с контактами на торцах.
  2. Вилочные ПП часто ставят в автомобили. Название обусловлено внешним видом: контакты находятся на одной стороне корпуса и вставляются в разъемы, как вилка в розетку.
  3. Пробковые — распространенные в однофазных сетях электрические пробки для счетчика. Номинальный ток таких вставок составляет 63 А, они рассчитаны на единовременное включение нескольких бытовых приборов. Перегорающая вставка в таком предохранителе находится внутри керамического корпуса с патроном, снаружи остается 1 контакт, а другой соединяется с контактами пробки. При превышении нагрузки деталь сгорает, полностью обесточивая квартиру. Восстановить электроснабжение можно, заменив вставку на новую.
  4. Трубчатый ПП по строению напоминает вставку для пробок, но его крепление выполнено между 2 контактами. Тип такого предохранителя — ненаполненный, а корпус сделан из фибры, которая при сильном нагреве выделяет газ.
  5. Ножевые предохранители рассчитаны на величину тока 100-1250 А и применяются в сетях, где нужна высокая нагрузка (например, при подключении прибора с мощным двигателем).
  6. Кварцевые, с наполнением кварцевым песком, применяются в сетях с напряжением до 36 кВ.
  7. Газогенерирующие, разборные и неразборные. При сгорании разновидностей ПСН, ПВТ происходит мощное выделение газа, сопровождающееся хлопком. ПП применяют для сетей с напряжением 35-110 кВ. Номинальный ток такого ПП — до 100А.

В зависимости от общей нагрузки на сеть устанавливают разные виды ПП — более мощные ставят в специальных трансформаторных будках, они могут выдерживать ток, обеспечивающий потребности жилого массива иди предприятия. Маломощные монтируют в счетчиках: они защищают отдельные квартиры. В старых бытовых приборах тоже может быть установлен ПП (слаботочный), но современная техника содержит эти элементы редко.

Принцип работы предохранителя

В автомобилях используются плавкие предохранители и подбираются в соответствии с номинальной допустимой нагрузкой. В случае чрезвычайной ситуации, когда напряжение возрастает, плавкая вставка предохранителя разрушается и размыкает электрическую цепь.

Процесс саморазрушения запускается в случае:

  • Короткого замыкания – возникает в том случае, если была нарушена изоляция токопроводящих частей или неправильного подключения приборов. Проблема перетертых кабелей изоляции в автомобиле вообще одна из самых частых причин перегорания предохранителей.
  • Несовместимости мощностей устройства-потребителя и номинальной силы тока, дозволенная для конкретной электрической цепи. С этой проблемой сталкиваются те, кто решил установить в свою машину дополнительное электрооборудование (освещение, магнитолы и иже с ними). Такие мощные потребители энергии питаются от базовой электропроводки, которая не рассчитана на столь высокую величину тока. Из-за превышения мощности тока провода оплавляются и приводят к короткому замыканию, что и выводит предохранители из строя.

Назначение и принцип действия

Основная задача плавких предохранителей – защита электрической сети и электрооборудования от сверхтоков, возникающих при коротком замыкании или в результате критических перегрузок. При этом они обеспечивают бесперебойную работу защищаемых цепей в номинальном режиме.

В отличие от автоматического выключателя, часто применяемого в электротехнике, плавкая вставка срабатывает только один раз, после чего он подлежит замене. Однако срабатывает такое устройство со стопроцентной вероятностью, в то время как автоматика после многократного отключения может подвести. Именно поэтому для защиты дорогостоящего оборудования используют плавкие вставки. Не отказываются от применения этих защитных устройств и в силовых цепях.

Устройство и принцип защиты

В конструкции плавкого предохранителя есть два основных элемента: корпус (держатель) с контактами и плавкую вставку (рисунок 1). Строго говоря, только сочетание этих элементов можно называть предохранителем. Очень часто деталь плавкой вставки (особенно если она заменяемая) называют плавким предохранителем. В данной статье мы тоже иногда будем придерживаться этой традиции.

Рис. 1. Конструкция плавкого предохранителя

Рабочим элементом вставки является проводник из меди или сплава металлов. Благодаря этому плавкому элементу происходят отключения цепи в критических ситуациях.

В качестве плавкого элемента может быть одна или несколько медных проволок, пластина либо фигурная деталь. Эти проводники помещаются в жаропрочный корпус: стеклянный, керамический (рис. 2) или пластиковый. В зависимости от назначения, пространство вокруг плавкого элемента может быть заполнено кварцевым песком или окружено легкоиспаряющимся веществом, предназначенным для гашения электрической дуги.

Рис. 2. Керамические плавкие вставки

При прохождении номинальных токов через проволоку вставки, она незначительно нагревается, не достигая температуры плавления. Но в режиме короткого замыкания резко возрастает величина тока, что приводит к плавлению вставок. Это приводит к разрыву цепи.

Нагревание предохранителя происходит также при перегрузках, то есть в результате превышения номинального напряжения на защищаемом участке цепи. При достижении рабочих напряжений величины, называемой током отключения, температура плавкого элемента возрастает до точки плавления и цепь разрывается. После восстановления параметров цепи плавкую вставку необходимо заменить.

Плавкие вставки имеют некую инерционность срабатывания. При КЗ задержка незаметна, так как в этом случае плавкий элемент нагревается молниеносно.

Иначе обстоит дело в случаях с перегрузками. Для достижения температуры плавления требуется больше времени. Поэтому, чтобы повысить скорость срабатывания, элементам вставок придают специальную форму и нагружают их силами упругости (один конец пластины соединяют с растянутой пружиной).

В некоторых моделях под действием пружины наружу выходит штифт, называемый индикатором срабатывания (рисунок 3). Он выступает в роли указателя срабатывания и свидетельствует о том, что вставку надо менять.

Рис. 3. Строение плавкой вставки

Цифрами на рисунке обозначено:

  • I – патрон;
  • 2 – плавкая пластина;
  • 3 – шарики из олова;
  • 4 – плавкая вставка;
  • 5 – кварцевый песок;
  • 6 – пружина;
  • 7 – текстолитовая шайба;
  • 8 – спусковой механизм указателя срабатывания;
  • 9 – колпачок;
  • 10 – ободок колпачка;
  • 11 – указатель срабатывания;
  • 12 – асбоцементная прокладка;
  • 13 – цементная заливка.

В ряде случаев для увеличения скорости срабатывания используют вставки с параллельно натянутыми проволоками разных диаметров. Перегорание самой тонкой проволоки увеличивает нагрузку на остальные элементы, ускоряя их плавление.

С целью снижения перенапряжений в некоторых конструкциях вставок применяют проволоки с разными сечениями отдельных участков. При срабатывании такого предохранителя, первым перегорает участок с наименьшим сечением вставки. Если пары расплавленного металла спровоцируют в точке разрыва электрическую дугу, то перегорит участок с большим сечением.

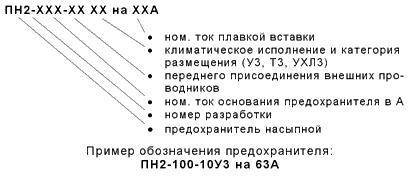

Конструктивные особенности предохранителей можно узнать по их маркировке. К сожалению, время-токовые характеристики наносятся не на все типы изделий. Но модели, на которые нанесены буквенно-цифровые коды, можно легко классифицировать по их назначению.

Это интересно: Кодовый замок на ардуино: схема

Виды предохранителей

Источники питания 24 и 12 Вольт

Основным и наиболее важным этапом является выбор плавких вставок предохранителей. Это необходимо, учитывая различные условия в которых применяются следующие разновидности электропредохранителей:

Электропредохранители вилочные. Данный тип токопроводящих устройств зачастую работает в цепи постоянного тока. Конструкция выполнена в виде расположения электроконтактов с одной стороны, а плавкой части с обратной.

Вилочные предохранительные элементы подразделяются на:

  1. вилочные обычные;
  2. вилочные миниатюрных размеров.

Электропредохранители пробковые. Один из самых часто встречающихся видов. В основе конструкции лежит корпус, изготовленный из фарфора. Во внутренней части корпуса располагается тонкая проволока, которая сгорает в случае аварийного режима. В блок корпуса входит грузик, определяющий состояние предохранительного компонента. Каждый грузик имеет определённый цвет, соответствующий необходимой силе тока. В случае его свисания на участке проволоки, требуется его замена.

Разновидности конфигураций и назначение:

  1. DIAZED – применим в системе, элементы которой выполнены для самых различных требований методов установки.
  2. NEOZED – такой тип позволяет безопасно произвести замену плавких элементов при обесточенном состоянии.

Номинальный ток плавкой вставки выбирается исходя из максимальной мощности сети.

Величины токов согласно цвета чеки

Электропредохранители ножевые. Данная разновидность применяется на линиях электроустановок, с рабочей величиной тока порядка 1200 – 1300 А. В свою очередь являются очень опасными для здоровья человека. Использование таких разновидностей компонента токопроводящей системе ведет к очень жесткому выполнению всех требований техники безопасности. На таких объектах работают только персонал, имеющий соответствующую квалификацию.

Ножевой электрический предохранитель по значению тока делится:

  1. 000 ( ˂ 100 А);
  2. 00 ( ˂ 160 А);
  3. 0 (˂ 250 А);
  4. 1 ( ˂ 355 А);
  5. 2 ( ˂ 500 А);
  6. 3 ( ˂ 800 А);
  7. 4а ( ˂ 1250 А).

Вставки слаботочные. Основное их назначение это — защита маломощных электрических цепей. Конструкция имеет стеклянный корпус, выполненный в виде цилиндра с металлическими элементами, соединенными токопроводящей проволокой. При коротком замыкании происходит сгорание проволоки, которая в свою очередь размыкает цепь и сохраняет неповрежденными остальные элементы схемы.

Такие корпуса выполняются с различными габаритными размерами (в мм):

  1. 3 х 15;
  2. 5 х 20;
  3. 7 х 15;
  4. 10 х 38.

Подведя итог рассмотрения плавких предохранителей, стоит отметить что предохранители должны применяться во многих электрических устройствах во избежание повреждения их элементов

Кроме вышесказанного имеет смысл обратить внимание на их достоинства и недостатки

Достоинства:

  1. невысокая стоимость;
  2. в случае высокого скачка тока, электропредохранитель полностью размыкает электрическую цепь.
  3. в случае выхода из строя предохранителя, имеется возможность простой замены токопроводящего элемента.

Недостатки:

  1. использование предохранителя лишь один раз, потом выполняется его замена;
  2. замена токопроводящего элемента на электропредохранитель большего номинала;
  3. при использовании трехфазных электродвигателей, рекомендуется использовать реле фаз, во избежание сгорания одного из предохранителей.

В последнее время многие производители применяют для разработки современные стандарты качества, для того чтобы блок каждого токопроводящего элемента мог достойно конкурировать с европейскими и мировыми аналогами.

Таким образом, защита электрических цепей с помощью различных предохранителей является одним из самых простых, надежных и дешевых способов.

Достоинства и недостатки использования

ПредохранительДостоинстваНедостатки
С плавкой ставкой
  • сто процентная вероятность срабатывания;
  • скорость срабатывания;
  • низкая стоимость.
  • подлежит замене после разового использования;
  • плохая защитная роль.
Электромеханической конструкции
  • многократное использование;
  • быстродействующие;
  • автоматическое выключение.
На основе электронных компонентов
  • быстродействие;
  • работа при температуре более 100 градусов;
  • защита при увеличении тока на 10% от нормы.
Самовосстанавливающиеся
  • сохранение работоспособности после сверхтока;
  • отключение нагрузки;
  • небольшой размер;
  • стабильная работа;
  • быстрота срабатывания.

Выбираем диаметр провода предохранителя – разбираем все тонкости вопроса

Самодельный предохранитель из медной проволоки может стать отличным временным способом заменить перегоревший предохранитель

Но если вы решились на такое, то крайне важно правильно подобрать сечение того самого проводника, который вы будете использовать. Почему это важно, каковы причины перегорания предохранителей и способы временного устранения этого неудобства мы и рассмотрим в нашей статье

Начнем с самого важного — с причин перегорания предохранителей. Перегорание предохранителя от короткого замыкания Самая банальная и распространенная причина перегорания предохранителя — это короткое замыкание.

Ремонт предохранителя

Типичные обыватели считают, что предохранители не подлежат ремонту, на самом деле это не так. Большинство типов предохранителей можно отремонтировать и дать им вторую, третью и т.д. жизни. Корпус предохранителя, как правило, разрушается крайне редко, перегорает проволока внутри, вот в ее замене и заключается ремонт. Основная задача при этом использовать проволоку аналогичную той, что была в предохранителе.

Если заменить предохранитель надо очень быстро, а запасного под рукой не оказалось, то можно воспользоваться следующим способом:

Снять с проволоки подходящего диаметра лакокрасочное покрытие (зачистить ее до блеска) и намотать на каждый контакт предохранителя по несколько витков, после чего вставить предохранитель в держатель. Этот способ в простонародии называется – «жучок». С его помощью можно очень быстро проверить исправность прибора, но он не надежен и может быть использован, как временное решение проблемы.

Следующий способ, так называемый «заводской». Для ремонта потребуется паяльник, и возможно дремель или шуруповерт, но предохранитель после ремонта будет выглядеть как будто он только что с завода.

Разогрейте паяльником торцы контактов-чашек и освободите отверстия в торцах от припоя воспользовавшись зубочисткой или чем-то подобным. Бывает, что отверстия слишком малы или совсем отсутствуют, тогда придется их просверлить. Используйте сверло не большого диаметра 1 – 2 мм.

Проденьте через отверстия проволоку подходящего диаметра и припаяйте ее к контактам-чашкам.

Предохранитель готов!

Электрические характеристики и габаритные размеры патронов.

Плавкие предохранители являются наиболее распространенным средством защиты электрических присоединений (кабельных и воздушных) и машин от перегрузки и тока короткого замыкания. Основными местами установки и применения плавких предохранителей являются электрические щиты и сборки различного напряжения, защита различных силовых и измерительных трансформаторов (например, трансформаторов напряжения типа НТМИ, НКФ) со стороны высокого напряжения. Широко используются предохранители в сетях от 0,4 до 35 кВ в сетях однофазного и трехфазного переменного тока частоты 50 и 60 Гц, постоянного тока различного напряжения.

Для любого типа предохранителей основным элементом является плавкая вставка-патрон предохранителя, которая включается последовательно в цепь защищаемого устройства. Также в состав конструкции предохранителя входит корпус из изолирующего материала и контактная часть для установки и закрепления предохранителя в цепи. Устанавливаются предохранители в специальных контактах на изоляторах.

Для всех типов предохранителей, представленных у нас, наполнителем является кварцевый песок (содержание оксида кремния — не менее 98 %, влажность не выше 3 %). Предварительно песок просушивается при 120—180 °С, его зерна имеют отличные характеристики теплопроводности и большую охлаждающую поверхность. Электрическая дуга горит в узком канале, между зернами песка. При больших токах КЗ вольт-амперная характеристика растет, ток резко уменьшается и электрическое устройство защищается от пробоя изоляции и повреждений.

По типам предохранителей различают несколько вариантов, соответственно классам напряжения. Для электроустановок до 1000 В применяются предохранители типа ПН-2 и ПН-0,1. Свыше 1000 В — предохранители высоковольтные ПКТ (П — предохранитель, К — с кварцевым наполнителем, Т —защита трансформаторов), в состав которых входят патроны ПКТ с фарфоровым корпусом и латунными колпаками, они предназначены для защиты трансформаторов (3—10 кВ) с высокой стороны. Наполнитель — кварцевый песок, плавкий элемент из медной или нихромовой (предохранители ПКН).

Применение предохранителей высоковольтных ПКТ возможно в районах с умеренным климатом (климатическое исполнение «У» по категории 1 в исполнении У1) и умеренно-холодным климатом в исполнении УХЛ (УХЛЗ), что удовлетворяют требованиям нормативных документов. Срабатывание предохранителей типа ПКТ и их патронов ПТ основано на плавлении калиброванной проволоки при прохождении через нее силы тока больше номинального значения. С увеличением значения тока уменьшается время плавления проволоки (вставки).

Электрическая дуга в высоковольтных предохранителях, при этом, гасится в пространстве между зернами кварцевого песка. При коротком замыкании величина тока большая и вставка плавится за время меньше полупериода частоты, потому ток КЗ не успевает достигнуть своего максимального значения, этим самым патроны предохранителей ПКТ выполняют токоограничивающую функцию в условиях отключения короткого замыкания.
