Почему автоподжиг газовой плиты постоянно щелкает и самопроизвольно срабатывает: поломки и их ремонт

Засор форсунки, как прочистить?

Большинство обращении в сервисный-центр, когда гаснет газовая конфорка приходится на слабое горение газа. Вызвана неисправность засорением огневых отверстий жиклера продуктами питания, чистящим средством или водой.

Самостоятельно чистим форсунки. Для этого освободите место убрав в сторону решётку стола. Снимите крышки и рассекатели газовых горелок, поместите на 30-40 минут в емкость с теплой водой, для растворения жира добавьте моющее средство. По истечению времени очистите детали от жира и промойте под проточной водой, уберите в сторону для высыхания. Посадочное место газовой горелки промойте водой и насухо вытрите ветошью.

Под газовой горелкой находится трубка Вентури с расположенной по центру форсункой (жиклер). Форсунку выкрутите, используя рожковый ключ или головку диметром 7 мм, промойте в мыльной воде. Отверстие чистим острой деревянной палочкой (зубочистка или спичка), не используйте булавку или иголку, металлический кончик легко ломается и остается внутри. Сушим и устанавливаем в обратном порядке.

После прочистки деталей и технического обслуживания плиты следует провести пробное включение. Попробуйте зажечь горелку электроподжигом, удерживайте ручку 2-3 секунды, если после отпускания конфорка гаснет – скорей всего проблема с автоматической защитой от утечек газа. Помните! Ремонт автоматики кухонных плит и варочных панелей осуществляется уполномоченным лицом, если у вас отсутствует опыт в подобных работах обратитесь за ремонтом газовых плит к нам.

ДИАГНОСТИКА

Тухнет газ? диагностируем по телефону, поэтому стоимость этой услуги для Вас равна

0 РУБЛЕЙ

ВЫЗОВ Мы возьмем за вызов деньги в размере 500 рублей в случае отказа от ремонта, а так эта услуга стоит 0 РУБЛЕЙ

РЕМОНТ Стоимость выполненной ремонтной работы без стоимости требуемых запчастей в нашей компании варьируется от 900 РУБЛЕЙ

ГАРАНТИЯ Наши сотрудники перед уходом выпишут гарантию от нашей фирмы на проделанную работу сроком до 12 МЕСЯЦЕВ

Газовая варочная поверхность

В газовой варочной панели ремонтировать самостоятельно можно только электророзжиг и систему газконтроля

Газовые плиты относятся к сложному и взрывоопасному оборудованию. Обнаружив хоть одну из нижеперечисленных поломок, незамедлительно приступайте к ремонту:

• не зажигается или выключается горелка. Причина сбоя — засорение форсунок остатками продуктов, трещины, проблемы с изоляцией свечей розжига, электромагнитным клапаном, сгорание термопары. Модели с авторозжигом не включаются при низком сетевом напряжении;
• горелка потухает в процессе работы. Самостоятельный ремонт заключается в очистке форсунок, регулировки интенсивности подачи газового топлива. Потухание возможно из-за сгорания термопары;
• электрический поджиг не искрит, не щелкает. В сети пропало напряжение, сгорел блок поджига, или окислились контакты клавиш подключения. Контакты стоит прочистить спиртом, а элемент поджига — заменить;
• слабое пламя или копчение горелок. Засорился жиклер или нужно отрегулировать воздушную заслонку, прочистить форсунку;
• сложно повернуть кран регулировки. На поворотную систему налип жир, который отмывают мыльным раствором. Второй момент — высохла графитовая смазка на кране. Ее нужно обновить;
• не включается духовка. Износилась розжигательная свеча, но самостоятельно ее заменять не стоит;
• чувствуется запах газа. Нарушение подключения. Пользователю нужно проветрить кухню немедленно. Поломку устраняют только специалисты;
• горелка выключается, когда опустилась ручка. Сбои в системе газ-контроля или термоэлектромагнитного клапана. Деталь заменяется.

Своевременное определение поломки газовой плиты — залог вашей безопасности.

Возможные поломки, при которых всё время работает электроподжиг

Неполадки, проявляющиеся заевшим электророзжигом, почти всегда связаны с кнопкой поджига. Вернее – с кнопками. Так как в цепи они соединены параллельно, то проблема с одной из кнопок приводит к тому, что искрят все конфорки сразу.

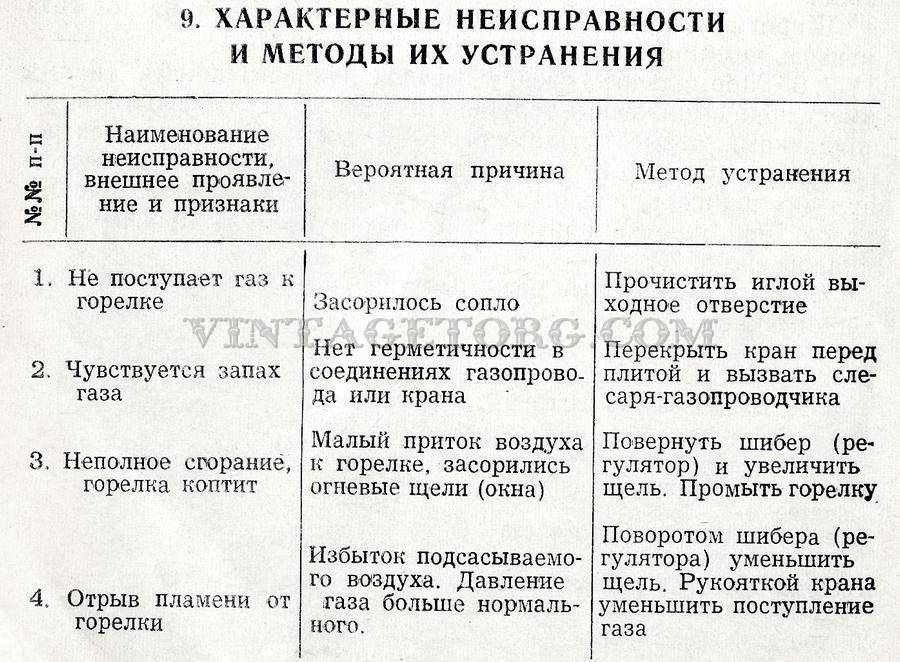

В нижерасположенной таблице собраны наиболее часто встречающиеся поломки, из-за которых на варочной панели постоянно искрит авторозжиг.

Признаки	Поломка	Ремонт или замена
Газовая варочная панель постоянно щелкает электроподжигом после мытья водой	Вероятнее всего, в кнопку попала вода от чего цепь поджига находится в замкнутом состоянии, а конфорки постоянно искрят.	Требуется разборка кнопок и удаление влаги.
Поджиг щёлкает постоянно и не отключается, при этом газовая плита эксплуатируется много лет	Вероятно, произошло окисление контактов: из-за этого цепь замкнулась и автоподжиг защёлкал.	Необходим разбор кнопок и зачистка контактов.
Варочная поверхность эксплуатировалась как обычно, и вдруг начали постоянно искрить горелки	В кнопку электрического поджига попал нагар или другая грязь, из-за чего «залип» контакт.	Необходимо разобрать кнопки, очистить их от жира, грязи, нагара. Также часто требуется чистка места посадки кнопки. В противном случае возможен вариант, когда кнопка будет нажиматься сама по себе из-за более высокой посадки, чем было запланировано конструктивно.
Поломка одной из кнопок (сгорела, физически сломалась часть механизма) из-за чего цель оказалась замкнутой.	Необходимо заменить вышедшую из строя кнопку.
Плита постоянно щелкает, но диагностика показала, что причина не в кнопках	Вышел из строя блок автоподжига.	Как правило, требуется замена блока на новый.

Причины поломки

Почему не работает электроподжиг газовой плиты? Есть несколько причин неисправности в этом устройстве.

1. На электродах нет искры.
2. На внутреннюю часть системы или поверхность свечи попала влага или жир.
3. Появилась трещина или лопнула изоляция свечи из керамики.
4. Перегорел трансформатор — блок генерации искры.
5. Окислились контакты кнопки включения или на них образовался нагар в результате КРЗ (короткого замыкания).

Некоторые неисправности могут проявиться после влажной очистки варочной поверхности, когда влага попадает во внутреннюю часть плиты. Для их устранения достаточно сделать профилактику: чистку контактов, просушить свечи — практически те же мероприятия делают автолюбители.

Когда стоит обращаться к специалисту

Большинство поломок, которые вызывают дефект при эксплуатации электроподжига, не являются опасными для человека. Но беспрерывный треск и щёлканье может порядком надоесть. Что делать, если не работает электророзжиг, а своими силами исправить проблему не получилось? Газовая плита – это опасная техника, ведь из-за неё может произойти утечка газа. Лучше не пробовать самостоятельно разобрать и починить электроподжиг. Узнайте, как проверить блок розжига газовой плиты, и в случае обнаружения неполадки, обратитесь к специалистам. Ремонт электроподжига в Москве осуществляется через вызов мастера на дом.

Как снять ручки управления?

При необходимости как отрегулировать пламя в конфорках газовой плиты Gorenje, так и просто прочистить кнопки от накопившегося жира, можно самостоятельно снять ручки с панели управления, без использования дополнительных инструментов. В зависимости от возраста модели, ручки могут иметь небольшие различия строения.

Первое, что вам понадобится сделать – это перекрыть вентиль с доступом газа, после чего убедиться, что все регуляторы отключены. Далее, можно слегка поддеть рукоятку ножом, дабы упростить процесс снятия ручек.

Так, если у вас недорогая модель, ручки могут сниматься через оттягивание, так как в основе каждой из них – пружина. Для этого достаточно потянуть ручку на себя, медленно проворачивая ее по оси.

На дорогих моделях плит Gorenje рукоятки могут быть оснащены специальными креплениями, которые необходимо открутить, прежде чем тянуть ручку

Для того чтобы рукоятка не скользила в руках, ее можно обмотать небольшим клочком ткани, и только после этого поддеть ножом.

Сильное загрязнение панели управления может замедлить процесс снятия ручек, поэтому в таком случае есть смысл использовать специальный мыльный раствор. Предварительно смочив каждую деталь таким раствором, можно смело приступать к снятию ручек.

Если же вы не уверенны, что устранить поломку получится своими силами, лучше обратиться в компанию с которой у вас заключен договор на ТО газового оборудования.

Почему может щелкать электроподжиг газовой плиты?

Факторов, из-за которых в механизме при включении стали слышаться нехарактерные щелчки или стуки, много. Мы подобрали 6 самых распространенных источников, с которыми обычно сталкиваются сотрудники сервисных центров.

1. Образование на элементах корпуса скопления жира и влаги.
2. Окислительные процессы на контактах или образование нагара (обычно такое наблюдается после замыканий проводки).
3. Неполадки с ручкой или ее заедание из-за появившихся загрязнений.
4. Отсутствие газа в приборе (закрыт вентиль или была остановлена подача газа во всем доме).
5. Проблемы с электрощитком, установленным в квартире или доме.
6. Нарушение правил эксплуатации техники.

С некоторыми из представленных дефектов хозяин панели часто может справиться самостоятельно. Но бывают сбои, при которых обращение к специалисту техцентра будет обязательным. В противном случае существует риск, что дефект приведет к взрыву бытового газа.

Горелка не включается

Вашему вниманию подборка материалов: Все, что нужно знать об отоплении и климат-контроле Особенности выбора и обслуживания котлов и горелок. Сравнение топлива (газ, дизель, масло, уголь, дрова, электричество). Печи своими руками. Теплоноситель, радиаторы, трубы, теплый пол, циркуляцинные насосы. Чистка дымоходов. Кондиционирование

Лампочки не загораются, турбина не включается. Причины:

Недостаточное давление газа на входе. Газовая арматура снабжена реле давления, блокирующим включение горелки, если давление на входе меньше установленного. При этом горелка вообще не подает признаков жизни, так как эта блокировка обычно осуществляется путем отключения питания. Самой частой причиной этой неисправности является закрытый газовый кран. Закрыв его весной, в конце отопительного сезона, осенью часто забывают его открыть. Проверьте его. Газовая магистраль может быть перегружена. Такое случается в некоторых районах. Если у Вас автономное газоснабжение, то мог закончиться или замерзнуть сжиженный газ. Газовые емкости обеспечивают надежную подачу газа только при положительной температуре. Чтобы ее обеспечить, их закапывают в землю (на глубине всегда плюс) или подогревают. В некоторых пределах порог срабатывания можно регулировать. Но при совсем малом давлении на входе горелка не будет работать при любой регулировке.

Нет питания. Для работы горелки нужно электропитание. Оно подводится через котел. В котле установлен выключатель, термостат поддержания температуры теплоносителя и аварийный термостат. Все они должны быть включены, чтобы включилась горелка. Выключатель выведен на переднюю панель. Термостат поддержания температуры также регулируется с передней панели. Он включается, когда температура теплоносителя снижается ниже заданной. Повернув его ручку в сторону повышения температуры, можно проверить, не он ли выключен. Аварийный термостат выключается, когда температура воды приближается к 100 градусам. Если он отключился, то сам он уже не включится. Нужно нажать на специальную кнопку на котле. Но его срабатывание свидетельствует о сбое в работе регулировочного термостата. Так что после такого срабатывания за котлом надо понаблюдать, убедиться, что он не перегревается. Кроме того, сам котел может быть ненадежно подключен к сети.

Проклятый резистор

Упомянутый резистор схемы электроподжига чаще номиналом 3,9 кОм. Мощность рассеивания составляет 0,5, реже 1 Вт. Размер емкости давно (согласно мнению форумчан) известен — парой долей выше 2 микрофарад (цифры идут скачками согласно рядам, приведенным ГОСТ, найти ровно 2 мкф не удастся, иначе как из ряда Е24) рабочим напряжением 250 вольт. Радиолюбитель сложностей не заметит. Были времена, — ТВС вручную перематывали!

Среднестатистический человек хочет знать последовательность действий. Во-первых, необходимо отключить электроподжиг газовой плиты от источника напряжения. Вторым шагом извлекаются электронный, высоковольтный блоки. Конструкция идет раздельными печатными платами, единой подложкой. Встречаются иные варианты.

Осмотр начинайте, оценивая качество дорожек, паяных соединений. Слой проводника, выглядящий серебристой полоской, покрывается слоем лака. Сделано для защиты схемы электроподжига от воздействия внешних факторов, прежде всего, влаги. Лак надежно укрывает проводящий слой. Имеется дома лак ногтевой? Подойдет стопроцентно.

Нагар зачищается нулевой шкуркой, обезжиривается спиртом, покрывается лаком сверху. Отслоенные, порванные дорожки схемы электроподжига восстанавливаются.

Пример. Порван проводящий слой. Оба края чуть зачищаются наждаком, лудятся, соединяются припоем. Поверх остывшего припоя наносится лак, спирт применяется по необходимости. Для протирания печатной платы, естественно.

Сгоревший резистор черный. Номинал указан выше. Не возбраняется поставить элемент помощнее. Очевидцев дружно утверждают: дальнейший процесс эксплуатации идет превосходно. Дадим схеме плиты резистор номиналом 9 кОм. Мощность рассеивания лучше взять равной большей, нежели аналогичный параметр исходного элемента. 1 Вт подойдет.

Поломка конденсатора видна издалека. Некоторые (электролитические) распухают, вздувшийся бочонок невозможно пропустить внимательному мастеру. Касательно номиналов рекомендуется спросить форумчан. Современная маркировка резисторов разноцветными кольцами посложнее бытовавшей буквенно-цифровой надписи. Допуск выражали процентами.

Ремонт электроподжига газовой плиты может оказаться делом несложным. Если выгорели обмотки трансформатора, придется купить новый. Хотите проверить локализацию неисправности? У каждого вывода находим пару, которая звонится. Сопротивление (пользуйтесь мультиметром) составляет сотни Ом. Нашлись висящие в воздухе «ноги»: скорее неполадка монтажа трансформатора. Перемотать занятие непростое. Просторы сети снабдят ценной информацией. Используется сердечник вида буквы Ш. Первичных витков десяток, вторичной обмоткой придется заняться всерьез.

Распространенные поломки и причины возникновения

При обращении к мастерам «Ремонтано» изучите имеющиеся признаки неисправности и сообщите о них операторам:

• Щелкает электроподжиг на варочной поверхности после промывки. В механизм попала вода. Электроконтакты находятся в замкнутом состоянии, что приводит к постоянной подаче напряжения на пьезы.
• Щелкает сама по себе во время использования. Иногда может отключаться. Если панель эксплуатируется много лет, вероятно на контактах скопилось окисление, которое замыкает цепь.
• Щелкает конфорка, несмотря на правильный уход. При нажатии в кнопку провалился нагар, крошки, загрязнения, что повлияло на заклинивание во включенном состоянии. Встречается на Kaiser, Indesit, Zanussi, где кнопка вынесена отдельно на верхней части корпуса.

Если техника эксплуатировалась в соответствии с требованиями завода-изготовителя и диагностика не определила неисправности в кнопке, ручках регуляторах, основным дефектом становится блок управления автоподжигом, из-за которого срабатывают пьезы.

Мы гарантируем, что определим поломку и устраним его по лояльной расценке. Мы никогда не приступаем к ремонту, не убедившись в выходе из строя диагностируемой детали. Это позволяет предоставить клиенту обоснованный прайс.

Требования к плите с электроподжигом

Плиту с электроподжигом необходимо подключать к сети. И для этого нужна розетка с заземлением. В случае, если поблизости ее нет, делают отдельную проводку. При этом провод должен быть трехжильный и с сечением не менее 1,5 мм в диаметре. А электрощит параллельно нужно снабдить элементом защиты на 16А. Это может быть УЗО или дифференциальный, или обычный автомат. Что касается самого шнура, то он, как правило, входит в комплект газовых плит с электроподжигом по умолчанию. Если же он отсутствует, его изготавливают самостоятельно, используя трехжильный провод, подходящий по сечению, и вилку с контактами для заземления. Но его можно и купить.

Существует два основных варианта установки дифференциального автомата. Он ставится один на всю электросеть, или же устанавливается несколько изделий по одному на каждую отдельную линию. Можно поставить дифференциальный автомат при выборочной установке не на каждую линию, а только там, где следует обеспечить безопасность людей при возможном контакте с токопроводящими частями электрооборудования. При этом нужно руководствоваться главным правилом установки дифавтоматов – это должен делать только специалист.

Проверьте устанавливаемое устройство на предмет повреждений и трещин согласно требованиям Правил установки. Это сделать необходимо, так как при наличии данных неисправностей не будет обеспечиваться полноценная защита. Данные правила касаются всех без исключения подобных устройств. Следует тщательно проверить исправность работы механизма включения устройства и соответствующую маркировку на корпусе изделия. Дифференциальные автоматы и УЗО (устройства защитного отключения) представляют собой почти одинаковые изделия, поэтому подключаются они одинаково.

Установите дифференциальный автомат в электрощите на DIN-рейку. Принцип его работы: он сравнивает электрический ток, проходящий по фазному проводнику с током, проходящему по нулевому проводнику. Их значение обычно одинаково, если исправное устройство и не повреждена изоляция электропроводки. В случае, когда в цепи возникнет ток утечки, то их значение станет разным. Дифавтомат мгновенно определит данные изменения и сравнит уровень тока утечки с номинальным значением, предусмотренного для данного устройства. Когда показания тока утечки превысят показатель номинального значения, то автомат отключит питание на этом участке электросети. Включить заново электроснабжение возможно только после устранения неполадок.

Подсоедините к дифференциальному автомату два провода – нулевой и фазный при сети 220 В или три фазных и один нулевой при сети 380 В. Дифавтомат отличается от УЗО тем, что он не только защищает человека от поражения электрическим током, но производит автоматическое отключение любого отрезка сети в случае перегрузки или короткого замыкания. В нем встроена защита от сверхтоков, чего нет в УЗО. Согласно нормативным постановлениям, рекомендуется производить установку только дифференциальных автоматов. В групповых линиях строго запрещается ставить обыкновенные УЗО, если не стоит дополнительное устройство, отвечающее за защиту от коротких замыканий и перегрузок. Есть отдельный регламент установки данных устройств в жилых помещениях. Допускаются к установке только устройства защитного отключения типа «А», реагирующие на пульсирующие и переменные токи повреждений. Можно также устанавливать УЗО типа «АС», реагирующие только на переменные токи утечки.

На многих моделях газовых плит конструкторы устанавливают автоматический поджиг, который включается с подачей газа или от отдельной кнопки. Эта функция очень удобна: не нужно контактировать с открытым огнем для того, чтобы зажечь конфорку. Если вы вдруг обнаружили, что автоподжиг на газовой плите не работает, не спешите звонить в сервис: ремонт этой неисправности вполне можно провести своими руками.

Основные плюсы и особенности плит с электроподжигом

Многие потребители привыкли использовать спички или зажигалки для розжига своих старых, но до сих пор довольно надежных изделий из прошлого века. Сегодня практически все модели современных газовых плит оборудованы механическим или автоматическим устройством розжига, поэтому устаревший метод считается рудиментом. Покупатели должны знать, что эта функция на конечную стоимость изделия не влияет.

Среди достоинств плит с электрическим розжигом специалисты отмечают следующие нюансы:

1. Теперь пользователю не надо покупать спички с запасом или искать надежную зажигалку, которая может функционировать долгое время — пользоваться такой плитой намного удобнее.
2. Автоматика розжига защищает вас от возможного ожога при вспыхивании газа.
3. Если пользователь долгое время эксплуатировал электрическое аналогичное изделие, то привыкание к управлению газовой плиты с автоматикой розжига будет быстрым.

Из негативных качеств имеется только одно: при внезапном отключении света, что в некоторых регионах России происходит довольно часто, вы не сможете зажечь газ, эта функция без напряжения в сети не работает, поэтому коробок спичек должен лежать в запасе.

Электроподжиг не работает только на одной конфорке

Если вы не можете включить лишь одну конфорку при помощи автоподжига, первое, что стоит проверить – не загрязнена ли свеча-разрядник. Возможно, вы пролили что-либо на нее или на свече видны следы окисления. Для очистки используйте аэрозоль WD-40 или просто протрите её губкой. Не помогло или свеча выглядит идеально? Тогда речь идет о неисправности.

Признаки	Поломка	Ремонт или замена
Нет искры на одной конфорке, на остальных электроподжиг работает.	Неисправность свечи розжига конфорки. Из строя выходит шнур питания, который идет от блока розжига к свечке: повреждается сам провод, окисляются контакты.

В некоторых плитах, когда на шнур питания попадает еда, он прилипает к корпусу, и его пробивает через эту грязь на корпус.

Необходима замена шнура питания вместе со свечой розжига (как правило, они идут в сборе).

Прилипший шнур питания достаточно «отклеить» от корпуса. Для этого необходимо провести разбор плиты и удалить загрязнение.

В газовой плите с кнопками автоподжига, встроенными в ручки конфорок, при нажатии на ручку одной из горелок нет искры. Прочие конфорки зажигаются как обычно.

Ручка конфорки с неработающим поджигом нажимается иначе, чем другие (мягче, жестче и т.п.).

Неисправность кнопки автоподжига. Современные модели газовых плит средней и высокой ценовой категории, как правило, имеют кнопки поджига, встроенные в ручку конфорки. Когда кнопка на ручке горелки выходит из строя, она перестаёт поджигаться, при этом остальные конфорки загораются нормально.

Неисправность кнопки обычно вызвана механическим повреждением или окислением контактов.

В случае окисления контактов проводится их зачистка. При повреждении механизма кнопки – его замена.

Устройство газовой плиты с электророзжигом

Дарина, Hansa, Ardo – такие разные и одновременно одинаковые. Ремонт газовых плит Гефест как две капли воды напоминает ремонт Аристона; газовые плиты составлены типовыми узлами. Достаточно рассмотреть единственное устройство, чтобы понимать схему. Запаситесь справочником, чтобы правильно выдержать давление газа. При правильной настройке пламя ровное, синего цвета. Оранжевые всполохи показывают нарушение баланса топливной смеси. При неправильных настройках происходит срыв пламени (особенно свойственно рожковым духовым шкафам).

Прочитавшим обзоры портала ВашТехник, касающиеся газовых проточных водонагревателей, самостоятельный ремонт газовых плит покажется детской забавой! Делать собственноручно нельзя, а почистить прибор можно. Чистить мастеру предстоит свечи, датчики горения, конфорки, иногда сопла. Внутри газовой плиты много интересного. Осваивающему правильную чистку оборудования следует понимать, что увидим внутри. Под столом газовой плиты:

• Конфорки. Часто крепятся к столу газовой плиты болтами. Каждая конфорка состоит из крышки, рассекателя, инжектора (сопла). Под столом жестко не крепятся, к каждой подходит стальная или медная трубка, крепление ведется наподобие американки. Понадобится ключ ориентировочно на 13, чтобы изделия поснимать. Удобнее чистить, если что забилось внутрь. Опасайтесь сорвать головку, резьбу – придется менять. После сборки проверяйте герметичность обмыливанием. Процедура заключается в нанесении пены на спорные узлы.
• По периметру конфорки две свечи. Одна служит розжигу (за счет пьезоэлемента либо электронной схемы), вторая является термопарой, включенной схемой контроля горения. Отличить достаточно просто. Высоковольтная свеча розжига одета керамическим кафтаном, чтобы искру не пробило ниже заданного уровня. Когда течет дуга, видно: язык разряда облизывает корпус конфорки. Газовые плиты с электророзжигом мастер правильно заземлит. Остерегайтесь применять подводки водопроводные, соединители, пронизанные металлическими нитями. При монтаже от стояка шланги отделяются специальными прокладками. Несоблюдение правила легко спровоцирует взрыв в благоприятных ситуациях. Писали подробнее, напоминаем очередной раз. Свеча с термопарой одета бронзовым кафтаном, проводящим тепло. Тем быстрее полупроводники остынут, потухни пламя, надежнее сработает защита, перекрывающая подачу газа.

• Чаще под столом стоит коллектор. Толстая трубка, от которой к любой конфорке идет подводка. Ток газа контролируется электромагнитными клапанами. Число обычно равно числу конфорок. При затухании пламени горелки остальные будут гореть. Целесообразность решения возможно оспорить, но так делается. Каждый электромагнитный клапан содержит катушку индуктивности. Термопара нагревается, появляется ЭДС (десятки милливольт), удерживающая устройства открытыми. Полный порядок включения: поворачиваем регулятор подачи газа, надавливаем. Жмем кнопку пьезорозжига, либо электронная схема делает комплекс процедур самостоятельно. Ручку фиксированное время удерживаем. Прогревается термопара, начинает вырабатываться ЭДС, электромагнитный клапан удерживается открытым за счет явления, открытого Зеебеком. Стоит газу потухнуть, свеча датчика остывает, подача газа прекращается. Процесс инерционный, считаем, недалек день, в газовых плитах начнут использоваться датчики ионизации пламени, позволяющие защите сработать мгновенно.
• Аналогично газовому коллектору внутри распределительный арматурный щиток. Разбегаются к каждому электроду розжига одиночные высоковольтные провода. Очередной способ отличить термопару: к датчику тянутся две жилы, сечением потоньше. Пробой искры идет на корпус, второй провод розжигу лишний. Лишись газовая плита заземления, обретаем шанс получить удар током. Возможны смертельные исходы – дополнительная причина доверить установку профессионалу. Коллектор подключается через разъемы. Имеется защита против неправильной ориентации штекера, местами перепутаете запросто. При открывании конфорки искра станет проскакивать на другом рассекателе. Мало приятного, возможен всполох пламени.

Если заряд формируется электронной схемой, найдете внутри простенький тиристор, диод, конденсатор, предохранители. Работает схема, питаемая зарядом конденсатора с последующим выплеском энергии искровым промежутком свечи. Ремонт электророзжига газовой плиты касается перечисленных элементов. Легко заметить неисправность. Сгоревшие элементы черного или схожего цвета.

Источник

Ремонт газовой варочной панели

В газовой варочной панели ремонтировать самостоятельно можно только электророзжиг и систему газконтроля. С ними, в принципе, и возникают основные проблемы. Так как газовая варочная панель с электроподжигом тоже подключается к электричеству, то при общих проблемах с электрической частью (вообще не работает пьезорозжиг) сначала проверьте наличие электропитания в розетке, осмотрите целостность провода. Если тут все нормально, можно углубляться.

Отремонтировать варочную газовую поверхность можно самостоятельно

Не работает кнопка электророзжига (нет искры)

Электророзжиг — удобная вещь, но периодически искра перестает «проскакивать» и огонь на какой-то конфорке не зажигается. Зажечь его можно если нажать кнопку другой конфорки. Они подключены параллельно и при нажатии на одну, искра есть на всех конфорках. Но такое положение ненормально и искру надо восстанавливать. Ремонт варочной поверхности в данном случае не очень сложный. Причин несколько:

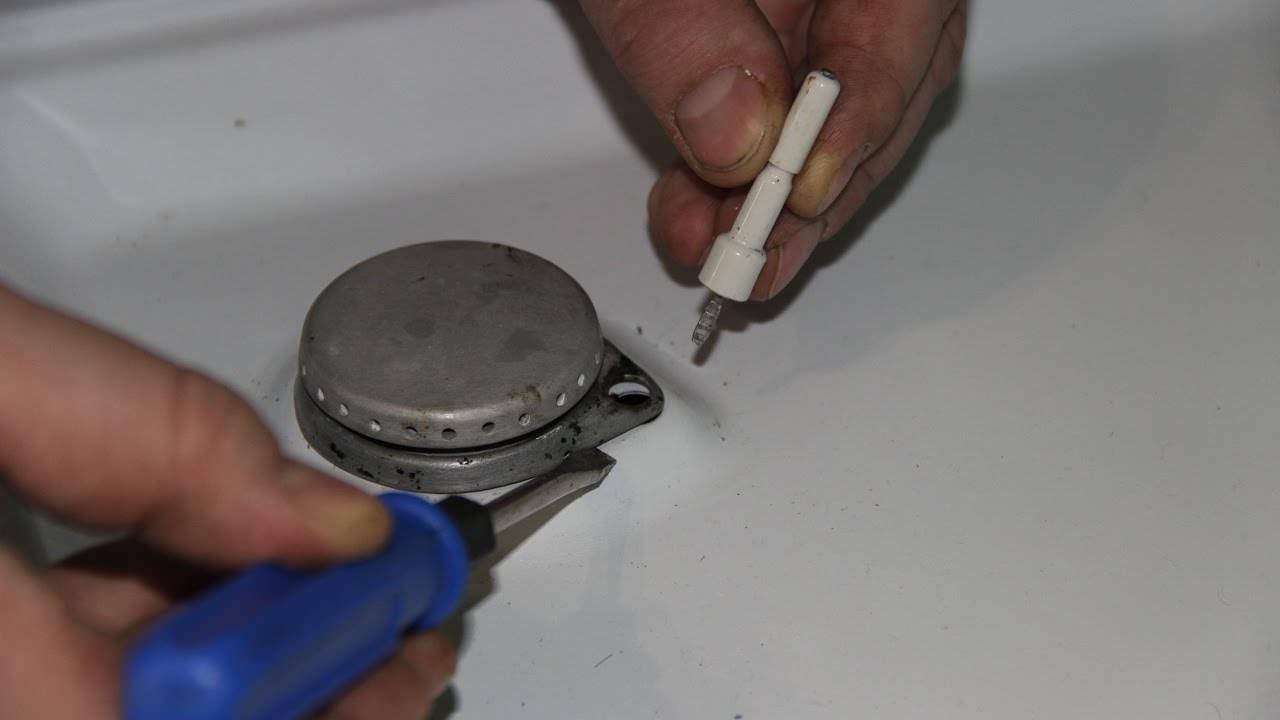

• Свеча забита жиром, грязью, остатками моющих средств. Надо ее тщательно очистить и насухо вытереть.

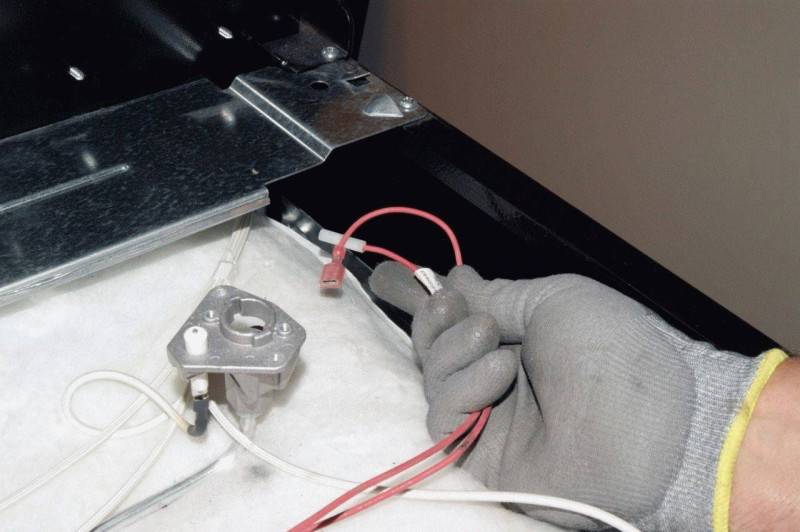

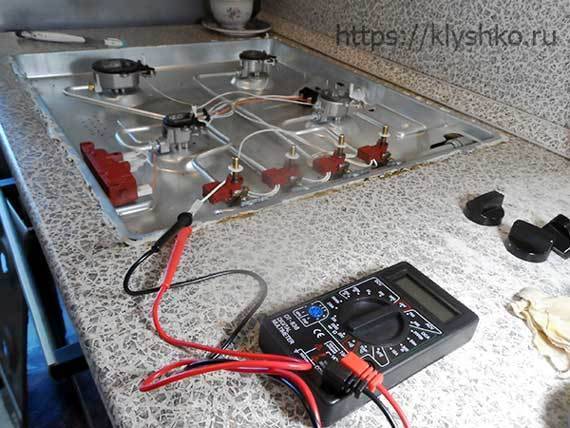

• Проверить силовые провода, которые идут к этой свече. Для этого надо снять конфорки, верхнюю панель. Если это стеклокерамика, она может быть посажена на герметик, его подрезаем и снимаем лицевую панель. Если это металл, откручиваем фиксирующие болты. Под лицевой панелью нас интересуют силовые провода. Надо проверить наличие пробоя изоляции на массу (на землю). Для этого можно несколько раз нажать кнопку розжига, если есть пробой, в том месте будет проскакивать искра. Если видимых повреждений нет, прозваниваем провода мультиметром на целостность и на пробой с землей. Найденные неисправные проводники заменяем на аналогичные по сечению.
• Если проводники целые, контакты везде нормальные, возможно проблема в кнопке. Ее разбираем, чистим, ставим все на место.
• Еще одна причина — проблемы с трансформатором электророзжига. О имеет две обмотки, каждая из которых питает две конфорки. Если между двумя противоположными конфорками измерять сопротивление оно должно быть около 600 Ом — это сопротивление обмоток трансформатора. Если оно ниже, скорее всего причина в залипшей (загрязненной) кнопке. Их разбираем, чистим, ставим на место.

Что еще можно сделать — проверить контакты и пайки. Контакты при необходимости поджать или зачистить от грязи, пайки, если обнаружатся холодные, перепаять. Как определить что пайка холодная? Если поддеваете олово чем-то твердым (концом щупа мультиметра, например), оно двигается или отлетает, в нем могут быть трещины. В таком случае разогреваем паяльник, заново расплавляем припой.

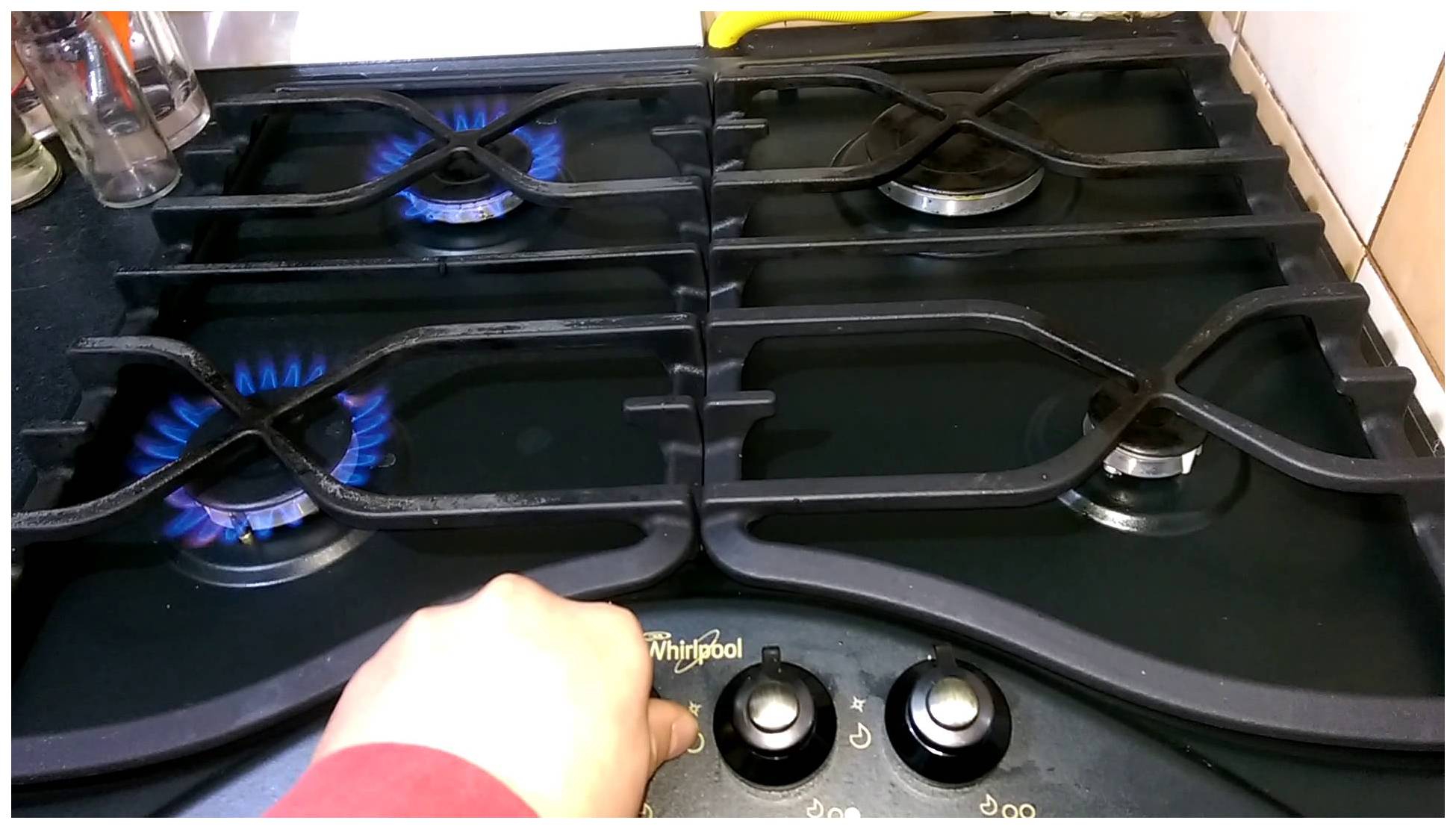

После розжига на конфорке тухнет пламя

Во многих современных газовых плитах или варочных поверхностях есть функция газконтроля. Возле каждой конфорки стоит датчик, который отслеживает наличие пламени. Если пламени нет, прекращается подача газа. Функция полезная, но иногда начинаются проблемы — после розжига, когда отпускаете ручку включения, пламя гаснет. Дело с том, что датчик — термопара — загрязнился или вышел из строя и «не видит» пламени.

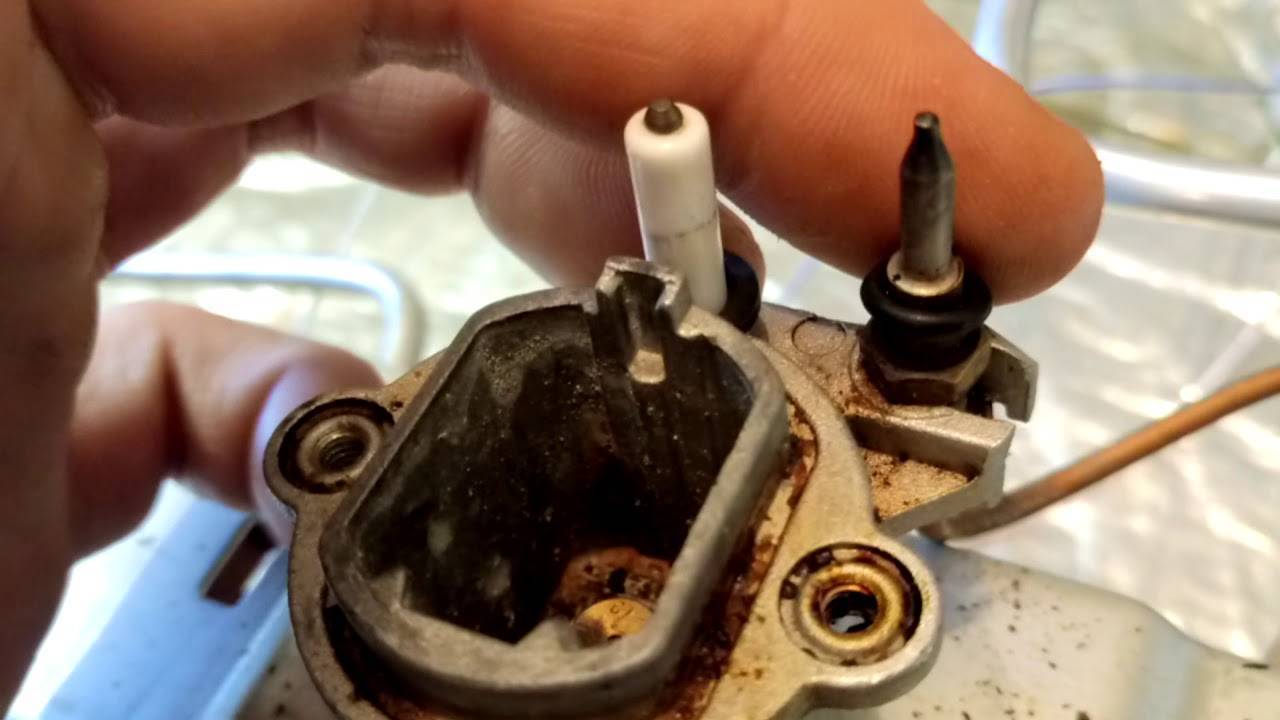

Где находится термопара в газовой плите

Для начала надо попробовать все датчики почистить. Они во время эксплуатации быстро зарастают жиром, так что периодически требуют чистки. Сначала отключаем питание, убираем конфорки, снимаем ручки, откручиваем лицевую панель. Находим термопару на неработающей конфорке. Это небольшой металлический штырек, расположенный вплотную к газовой горелке. В некоторых моделях газовых варочных поверхностей он может просто вставляться, в других есть фиксатор. Надо датчик достать из гнезда и очистить от загрязнений. Используют обычную кухонную химию для мытья посуды или что-то более сильное

Важно добиться результата. Промываем датчики, высушиваем, ставим на место

Можно проверять работу

Можно проверять работу.

Иногда бывает, что и после чистки некоторые конфорки не работают. Это значит, что термопара вышла из строя. В этом случае ремонт варочной поверхности, работающей от газа, — замена термопары. Как до него добраться вы уже знаете, а отключается он просто: надо вынуть соответствующие провода из колодки. Вынимаем старый датчик, ставим новый. Устанавливаем на место крышку, проверяем работу. На этом, собственно, все.

Один важный момент: если ваша техника находится на гарантии, не стоит ее ремонтировать самостоятельно, иначе в гарантийном ремонте вам откажут.

Почему может щелкать электроподжиг газовой плиты?

Факторов, из-за которых в механизме при включении стали слышаться нехарактерные щелчки или стуки, много. Мы подобрали 6 самых распространенных источников, с которыми обычно сталкиваются сотрудники сервисных центров.

1. Образование на элементах корпуса скопления жира и влаги.
2. Окислительные процессы на контактах или образование нагара (обычно такое наблюдается после замыканий проводки).
3. Неполадки с ручкой или ее заедание из-за появившихся загрязнений.
4. Отсутствие газа в приборе (закрыт вентиль или была остановлена подача газа во всем доме).
5. Проблемы с электрощитком, установленным в квартире или доме.
6. Нарушение правил эксплуатации техники.

С некоторыми из представленных дефектов хозяин панели часто может справиться самостоятельно. Но бывают сбои, при которых обращение к специалисту техцентра будет обязательным. В противном случае существует риск, что дефект приведет к взрыву бытового газа.

Принцип работы автоподжига

Определить, какой именно дефект привел к поломке поджига, можно, разобравшись в механизме его работы. Каждый владелец знает, что питание происходил через электрическую сеть, а искра генерируется за счет нажатия на специальную кнопку. Пламя в конфорке появится, когда человек плавно повернет регулятор подачи пропана.

Весь принцип функционирования электроподжига строится на четырех этапах:

1. человек нажимает на кнопку; начинается образование искры (этому способствуют электрические импульсы);
2. необходимо подать газ на нужную конфорку (поворачивается ручка регулятора, соответствующая номеру выбранной горелки);
3. происходит соединение пропана и искорок, в результате появляется пламя;
4. регулировка огня до определенного размера (малый огонь, средний и большой).

Процесс занимает несколько секунд. При возникновении нарушения время может значительно увеличиться.

Как работает функция

Система электророзжига предусмотрена в плитах с газовым типом. Ее главное предназначение состоит в разжигании топлива, которое поступает из рассекателя конфорки. Устройство электроподжига может быть двух видов:

• автоматическое;
• механическое.

Автоподжиг обладает специальными пьезоэлементами, которые во время поворота переключателя на панели производят поджигание газовоздушной смеси. При использовании механического устройства требуется нажимать специальную кнопку. При нажатии подается искра, от которой газ зажигается и воспламеняется.

Принцип работы электроподжига выглядит так:

• при нажатии пользователем кнопки наблюдается подача напряжения на область конденсатора;
• после этого начинается зарядка конденсатора;
• далее наблюдается увеличение уровня на тиристоре;
• как только он доходит до допустимого предела, начинается разряжение конденсатора;
• на выходе устройства проявляется напряжение, за счет которого происходит приведение в действие разрядника;
• выделяемая искра разжигает газ.

Работа электроподжига

Несмотря на то что процесс выглядит сложным, он происходит за считаные секунды. Подача искры всегда попадает на область той конфорки, которая в этот момент находится во включенном состоянии. В устаревших изделиях подача искры производилась на все конфорки, но разжигание происходило только на той, на которой была открыта подача газа.

Запитывание электроподжига осуществляет от электрической сети с напряжением в 220 вольт. Его работа также зависит от перепадов напряжения, которые могут возникать достаточно часто. Если произойдет скачок напряжения, то может появиться щелкающий звук, это обычно указывает на поломку устройства электроподжига.

Устройство высоковольтного блока
