Примеры из практики: розетки, автоматы, рубильники
Первый случай — розетки: проблемы с розетками – это частая причина пожаров в квартирах. Нагрев контактов в розетке может произойти из-за слабой протяжки проводов при монтаже или ослабевания винтового зажима от времени. Особенно часто это происходит при монтаже розеток шлейфом, тогда особенно сильно греется первая розетка в цепи.
В такой цепи в каждую из розеток нужно подключать две пары проводов, одну приходящую и одну исходящую. Данный способ подключения, конечно, экономит количество кабеля при монтаже, но может заметно усложнить жизнь в дальнейшем, ведь вся нагрузка лежит на одной линии.
К тому же, если в один зажим подключены провода разных сечений происходит перекос прижимной пластины, а это снижает надежность электрических аппаратов. Провод с большим сечением будет зажат сильно, а с меньшим сечением – слабо, либо вообще выскочит со временем. В результате можно получить повышенный нагрев контактных соединений.
Второй случай – автоматические выключатели. Особенно актуальна проблема на автоматах, установленных на дин-рейке, которые запитаны от одного ввода через перемычки. Вообще клеммы автоматических выключателей бывают плоские и закругленные, от этого также зависит как нагреваются соединения. Площадь контакта тем больше, чем больше клемма повторяет форму проводника. В результате вы рано или поздно получите такую картину:
Важно! Если жилы кабеля многопроволочные, предварительно нужно надеть наконечники или залудить их припоем. Иначе зажим автоматического выключателя (да и любая другая клемма) расплющит провод, такое соединение нагревается и не отличается высокой надежностью. Еще один случай – рубильник
Часто в рубильниках и сварочных постах используется болтовое соединение и группы предохранителей. Их использование характерно для стройки и производства, где нужно часто подключать и отключать аппаратуру. В больших электрошкафах тоже устанавливают рубильник, а потребители подключаются к шинам через предохранители
Еще один случай – рубильник. Часто в рубильниках и сварочных постах используется болтовое соединение и группы предохранителей. Их использование характерно для стройки и производства, где нужно часто подключать и отключать аппаратуру. В больших электрошкафах тоже устанавливают рубильник, а потребители подключаются к шинам через предохранители.
В нижней части видны болтовые зажимы
Потребитель подключают к ним, здесь важно использовать кабельные наконечники такого типа:
Вторая проблема — ослабевание и нагрев контакта ножей, здесь нужно проверять их полное вхождение в ответную часть и обжимать, если оно нарушено.
Возможные последствия
Самые серьезные последствия, особенно при использовании нестандартной вилки, это воспламенение, а значит высокий шанс пожара. Чаще всего возникает короткое замыкание, и автоматика полностью обесточивает ваш дом или квартиру. Это будет повторяться постоянно, как только вы будете использовать сломанную точку питания.
Постоянные короткие замыкания могут вызвать перегрузку сети, что может привести к выходу из строя бытовой или компьютерной техники. Некачественное соединение, это еще и повышенный шанс удара током. Для людей с сердечными проблемами по здоровью, удар током может оказаться смертельным.
Правильным решением будет немедленное проведение ремонта при обнаружении проблемы, а также замены старой розетки на новую, хорошего качества.
Изношенность разъемов
Контакты в розетке часто начинают трещать в случае если они изрядно изношены. Как правило, это происходит в момент, когда вы вставляете вилку в розетку.
Износ контактов может также появится и в новых розетках, если внутри них был сделан некачественный сплав. Процессы окисления также ухудшают проводимость и могут привести к появлению искр и треска.
Сам процесс небольших коротких замыканий сопровождается высокой температурой, что прожигает металл контактов, а это в свою очередь еще сильнее ухудшает проводимость электроприбора. В результате такую розетку использовать уже будет нельзя, и она подлежит только замене.
Что если все оставить как есть?
Последствия треска в розетке могут быть как минимальными, здесь имеется в виду полный выход из строя самого изделия с необходимостью его замены, так и максимальными – возгорание точки и образование пожара. Кроме того, если вовремя не принять меры, могут возникнуть и другие неприятные последствия.
Дело в том, что треск и появление искр в розетке — это всегда дополнительная нагрузка на те приборы или устройства, которые вы подключаете к данной точке электропитания. Это может привести к выходу из строя бытовой или компьютерной техники, а также подключенного освещения или других электроприборов.
Также учтите, что если на контактной группе выполнено плохое соединение, то под нагрузкой происходит короткое замыкание, приводящее к срабатыванию автоматики с последующим обесточиванием всего дома или квартиры. Многократное и прерывистое включение и выключение электропитания приведет к быстрому выходу из строя электроприборов.
Вот почему, если вы услышали треск в розетке или заметили искры в ней, советуем не испытывать судьбу, а сразу устранить неисправность. Если проблема в самом изделии, лучше его поменять на новое. Если дело в проводке — вызовите электрика. Качественные розетки в исправной сети трещать и искрить не должны.
Была ли эта статья для вас полезной? Пожалуйста, поделитесь ею в соцсетях:
Не забудьте добавить сайт Недвио в Закладки. Рассказываем о строительстве, ремонте, загородной недвижимости интересно, с пользой и понятным языком.
Токовая перегрузка
Еще одна, не менее банальная причина того, что розетка искрит, заключается в невнимательности при покупке нового устройства. Каждое изделие имеет свою буквенную маркировку, как показано на фото ниже. На корпусе обязательно указывается номинальный ток (к примеру, 16 А). Это означает, что токовая нагрузка от электроприборов не должна превышать 16 ампер. В противном случае могут возникнуть проблемы, в том числе и искрение изделия при вставлении в нее вилки. Если Вы подключили розетки между собой шлейфом и заметили, что одна из них греется при удалении либо включении вилки, значит электромонтаж был неправильным (к примеру, выбрали слишком маленькое сечение проводов либо плохо затянули шлейф). Соседние розетки желательно не соединять между собой, а делать ответвление проводов на каждую электрическую точку от распределительной коробки.
Чтобы правильно выбрать подходящую электрофурнитуру, запомните следующий расчет: 1 ампер может выдержать не более 220 Вт мощности. Итого, 16-амперное устройство способно выдержать примерно 3,5 кВт, чего вполне достаточно для установки стиральной машины либо электрического котла.
Тут же следует отметить еще несколько важных моментов. Если вы купите, к примеру, двойную розетку и на ней будет написано 16А, это не означает, что каждое гнездо способно выдержать такой ток. В этом случае номинальный ток делится на оба гнезда. Второй, не менее важный момент – учитывайте токовый параметр при подключении удлинителя. Очень часто люди подключают переноску на 5 выходов, от каждого из которых работает мощный электроприбор. Если мощность будет превышать максимально возможную – изделие начнет искрить и быстро выйдет из строя!
От чего искрит розетка?
Стоит отметить, что искра в электроприборе — это результат перехода тока от контакта к контакту по воздуху. Вследствие появления такого мини-разряда, могут появиться сильные повреждения в проводах. Их края имеют свойство проводов очень резко сильно нагреваться, обгорать и плавиться.
Занятный факт: такое явление в электросети сродни природной молнии, которую мы наблюдаем во время грозы, аналогичным грому является сухой треск, о котором мы также упомянем.
Более подробно причины, почему искрит розетка, описаны ниже.
Штепсель и розетка не подходят по стандарту производства. Хотя многие используют сочетание в паре советских и современных деталей. Ярким примером является параллельное использование современных штепселей Shuko, что оснащены электродами с диаметром 4,8 мм, с розетками, что были выпущены еще в Советском Союзе.
Ну а в современные приборы включают технику, на вилках которых диаметр электрода на 0,8 мм меньше. В результате такого несоответствия между вилкой и розеткой возникает зазор, что в дальнейшем может послужить очагом возникновения искр.
Низкое качество сборки прибора. Материалы, из которых сделан продукт, являются низкокачественными.
Провода, что подают напряжение на контакты розетки, изношенные. Такое явление объясняется работой в условиях, где температурный режим и допустимый ток не соответствуют требуемым параметрам.
Таким образом, изоляция хуже сопротивляется, следствием чего является нарушение целостности защитного слоя. Ну а появление искр в уже говорит о том, что произошла поломка и следует скорее решить эту проблему.
Ослабление в контакте винтовых зажимов. То есть, если соединение проводов электрической сети и деталями розетки ненадежное, то такая поломка может появиться во время работы с электротехникой. Ослабление также возникает, если в структуре устройства использованы прижимные элементы.
В этом случае прижимная пружина становится слабее. Соответственно, в винтовом механизме затяжки винтов ослабевают. Если вы услышали, что розетка трещит, это означает, что зажимы ослабли.
Хочется отметить, что такое явление свойственно розеткам, в изготовлении которых был использованный алюминиевый провод. Спустя некоторое время после начала эксплуатации происходит так называемый процесс утечки самого металла (то есть, алюминия). Результатом этого явления становится необходимость периодически подтягивать такое соединение.
Перегрузки в электросети. Такое может произойти в случае, когда человек подключает электроприбор, мощность которого не соответствует параметрам, допустимым конкретной розетки.

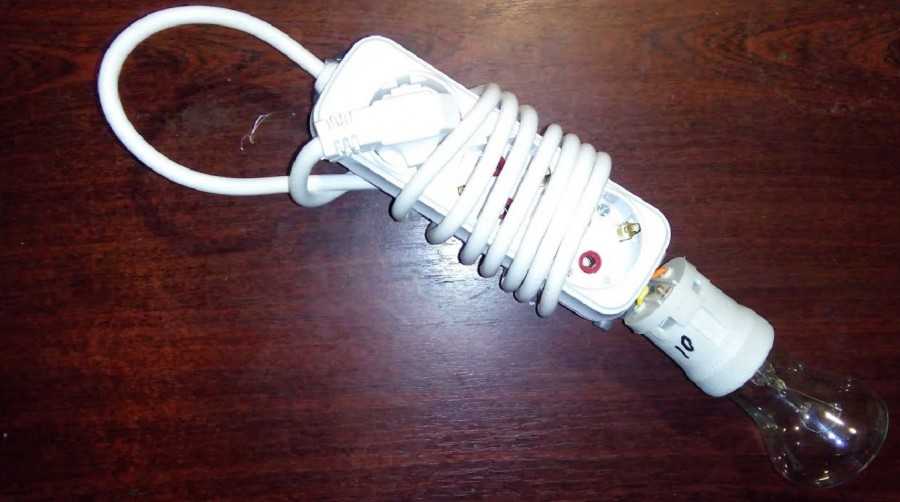

Ярким примером перегрузки становится использование удлинителей и тройников для одинарных устройств. И если розетка искрит при включении штепселя, это очевидный признак перегрузки.
Механический износ и ослабление контактов, что возникает при регулярной перемене вилок от разных приборов в розетке. И так, что делать, если искрит розетка, а возможности заменить ее у вас нету? Тогда просто разберите устройство и подтяните контакты.

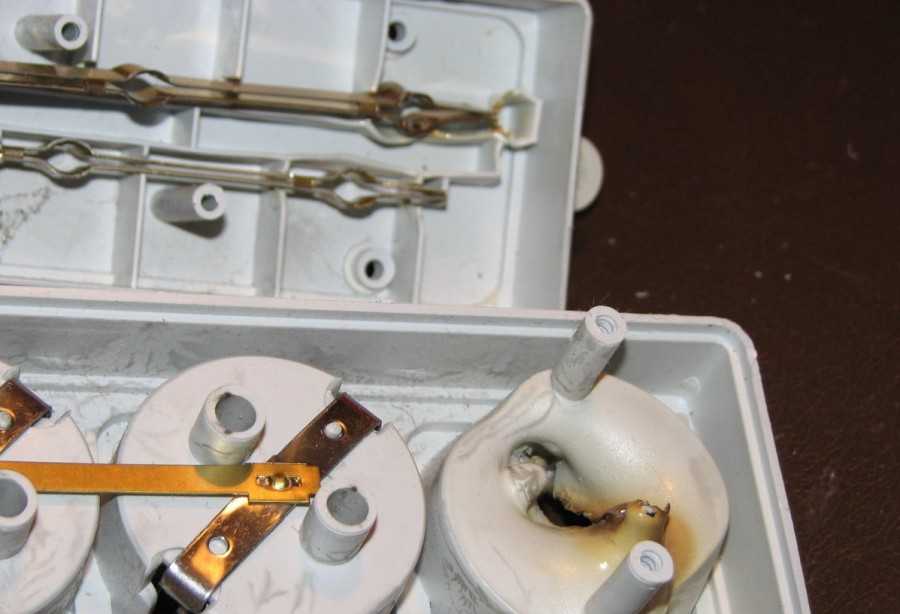

Появление нагара. Если вы слышите в приборе треск, это говорит о том, что в нем образовался нагар. Замените или почистите устройство.
Устранение обрыва фазного и нулевого проводов
Выяснив точное место обрыва кабеля и определив его особенность (повреждение «фазы», «ноля»), можно приступить к его ремонту.
Для устранения поврежденного фазового провода, следует выполнить такие шаги:
Прежде всего нужно отключить фазный провод.
При помощи молотка или иного инструмента убрать штукатурку или иную отделку с поверхности стены. Необходимо освободить участок вдоль трассы примерно на 10-15 см, захватывая зону справа и слева от предполагаемого центра повреждения.
От сети требуется отделить поврежденную жилу, стараясь не задеть изоляцию на прочих кабелях.
Медную проводку лучше соединять пайкой. Для этого требуется взять дополнительный кусок подобного изделия, из которого выполняется ремонтная перемычка.
Желательно также предварительно надеть на жилу поврежденного кабеля поливинилхлоридную либо термоусадочную трубку
Концы перемычки скручиваются с концами перебитого провода, после чего соединения спаиваются.
На отремонтированное место плотно (в несколько слоев) накладывается изоляционная лента, после чего на нее осторожно задвигается трубка, одетая на провод. Это обеспечивает герметичность крепежа.
Алюминиевые провода хуже поддаются пайке, для которой к тому же требуется специальный припой и флюс. В этом случае самым надежным способом соединения будет клемма WAGO, при этом место ее крепления требуется обмотать изолентой и дополнительно покрыть герметиком.
Провода можно также соединить при помощи ответвительной коробки. Для этого с оборванного провода снимается изоляция, после чего его концы разводятся в разные стороны. При помощи перфоратора, оснащенного специальной коронкой в стене пробивается отверстие, размеры которого совпадают с параметрами ответвительной коробки.
Устройство вставляется в проем, после чего оно закрепляется алебастром. В коробку помещаются провода, при этом поврежденные жилы соединяются по цвету и обматываются изоляционной лентой. В заключении коробка с восстановленными проводами закрывается крышкой.

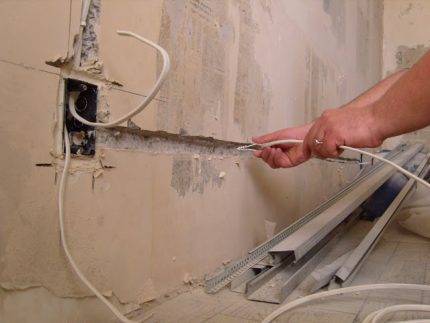

Если кабели помещаются в специальных трубках, поврежденные жилы следует осторожно вытянуть наружу, а вместо них при помощи протяжного приспособления вставить новые провода. При повреждении нулевого кабеля в начале работы его требуется отсоединить от шины, прикрепив фазную жилу
Весь остальной процесс совпадает с описанным выше регламентом
При повреждении нулевого кабеля в начале работы его требуется отсоединить от шины, прикрепив фазную жилу. Весь остальной процесс совпадает с описанным выше регламентом.
После любого вида ремонта штробы покрываются штукатуркой. Давать напряжение в отремонтированную проводку можно лишь после полного высыхания покрытия.
Установка встроенных светильников в натяжной потолок. Разбор ошибок. — блог СамЭлектрик.ру
Точечный светодиодный светильник в натяжном потолке
Эта небольшая статья будет прежде всего о том, как НЕ НАДО монтировать светильники в натяжной потолок. То есть, про ошибки при монтаже.
Тем, кто интересуется этой темой, рекомендую ознакомиться с моими статьями Как повесить люстру под натяжной потолок, светодиодный натяжной потолок и Установка точечных светильников. Там подробно расписаны тонкости, на которых не буду останавливаться в этой статье.
Началось всё с того, что меня вызвала моя клиентка, которой я делал всю проводку в квартире. Она пожаловалась на потолочников, которые монтировали светодиодные точечные светильники в потолок.
Я за пару месяцев до этого вывел конец провода на потолок, тогда ещё точно не было известно, какие будут светильники, и как они будут располагаться.
Поэтому я взял клятвенное обещание, что как только дело дойдёт до установки и подключения светильников в натяжной потолок, она мне позвонит, я приеду, и вместе с монтажниками мы сделаем всё, как надо.
Однако, как потом выяснилось, среди потолочников нашелся “электрик”, который уговорил хозяйку сделать всё “в самом лучшем виде”.
Потом хозяйка позвонила мне, поскольку некоторые светильники горели тускло, а некоторые совсем не горели. Светильники представляют собой один светодиод с блоком питания, как показано на фото в начале статьи и ниже. Всё это оформлено в “кристалл Сваровски”, поэтому цена этих светильников была около 2 т.р. Соответственно, цена потолка с 15 светильниками предвещала проблемы.
Светильники были сконфигурированы в подобие созвездий, как показано на плане:
Светильники в виде созвездий
Красной линией я показал примерный ход кабеля для подключения шлейфом, комментарии тоже мои, это ответы на вопросы, которые мне задала хозяйка квартиры по эл.почте.
Кстати, хозяйка из школьного курса физики (хотя нет, она закончила радиотехнический вуз, как и я)) помнила, что при последовательном соединении при перегорании одной лампочки потухнут все. И я долго не мог доходчиво объяснить – как это: лампочки подключаются параллельно (электрически) и в то же время последовательно (в пространстве).
Как нельзя монтировать светильники
Так вот, приехал я, на натяжном потолке картина из 15-ти таких светильников:
Светильник закреплен на натяжном потолке
Как я уже говорил, проблема была в том, что некоторые из них горели, а некоторые – “не очень”. Естественно, я полез смотреть, что с питанием. И что я вижу:
Пример неправильного монтажа светодиодного светильника
Пример неправильного монтажа накладного точечного светодиодного светильника
То есть, подключение к питающему кабелю и источник питания остались в потолке, и добраться до них никак не возможно, не снимая потолок.
Пример неправильного монтажа светильника в натяжной потолок
Всё это крепилось на прикрученную к потолку деревяшку, а кольцо (которое предусмотрено конструкцией не просто так) приклеено к потолку клеем:
Пример неправильного монтажа светильника на натяжной потолок. На потолке – следы клея.
При этом низковольтный провод от блока питания к светодиоду разрезан при монтаже, а затем скручен. Это лишает гарантии, ведь по условиям гарантии светильник должен быть в товарном виде. А всё шло к тому, что их надо менять, ведь они неисправны.
Назревал скандал, что усиливает драматургизм моего повествования.
Как решили проблему
В результате, после препираний потолочникам пришлось снять свой потолок, и переделать крепления для монтажа светильников. А именно – были установлены платформы под каждый светильник. Фото того, что внутри было, я сделать не смог, а вот, как они переделали крепления под светильники:
Опорная платформа для точечных светильников. Повторюсь – это подключал не я!
Провода внатяг, до соединений проводов не добраться, так делать нельзя!
Опорная платформа для монтажа точечного светильника в натяжной потолок
И всё это зашивается в потолок:
Платформа для монтажа точечного светильника. За электрику – тройка с минусом!
Кольцо, которое входит в конструкцию светильника и было приклеено клеем, теперь используется по назначению – закрывает отверстие, которое необходимо для свободного доступа к проводам и блоку питания.
Какой ток в розетке — постоянный или переменный
Несмотря на все преимущества переменного тока, доказанные Н. Тесла, его идеи были на некоторое время забыты. Американцы, последователи своего известного земляка, полностью отказались от передачи и потребления постоянного тока только в конце 2007 г. Спор по вопросу о том, каким будет ток в розетке — постоянным или же переменным, окончательно рассорил двух людей – известного американского изобретателя–миллионера Томаса Эдисона и тогда еще малоизвестного сербского ученого–экспериментатора Николу Тесла. Выиграл в этом споре, состоявшемся почти 150 лет назад, Эдисон. Точнее сказать, победу одержали его известность и деньги, вложенные в развитие механизмов, работающих на энергии постоянного тока.
Прокладка открытых электросетей
Ремонтные работы, связанные с обрывом провода скрытой проводки, обычно требуют сложных строительно-ремонтных работ: демонтажа отделки, штробления стен с последующей заделкой и покрытием участка стены декоративными материалами.
Устранение обрыва скрытого провода часто требует демонтажа отделки, поэтому такие работы целесообразно совмещать с капитальным ремонтом помещения
Поскольку немедленное проведения подобных манипуляций не всегда доступно, в отдельных случаях можно порекомендовать проложить новый провод по поверхности стены, укрыв его в специальный короб или трубку.
С подробным описанием правил и технологии прокладки открытой электросети вы ознакомитесь, прочтя рекомендованную нами статью.
Что делать, чтобы избежать поломки?
Рецепт самый лучший – замена старых розеток на хорошие новые. Но если вы этого делать не планируете, то не давайте большую нагрузку на одну розетку. Лучше установите блок из нескольких и распределите нагрузку. Если вы услышали запах паленого пластика или обнаружили нагрев, то прекратите эксплуатацию до устранения неисправности.
Что делать, чтобы избежать поломки?
Использование проблемной точки электропитания категорически не рекомендуется, она подлежит или замене, или ремонту. Если ремонтные работы не помогают, то следует сделать замену на качественную розетку с номинальной нагрузкой не менее 16А и допустимой суммарной мощностью подключаемых приборов не менее 3,8 кВт.
Что делать если искрит розетка
Основной причиной искрения в розетках является некачественный нарушенный контакт между проводниками. Из-за неплотного прилегания электричество попадает в воздух, в результате чего создается искровой промежуток. В нем возникает своеобразная небольшая молния, которая и считается электрической искрой.
Ремонт розетки:

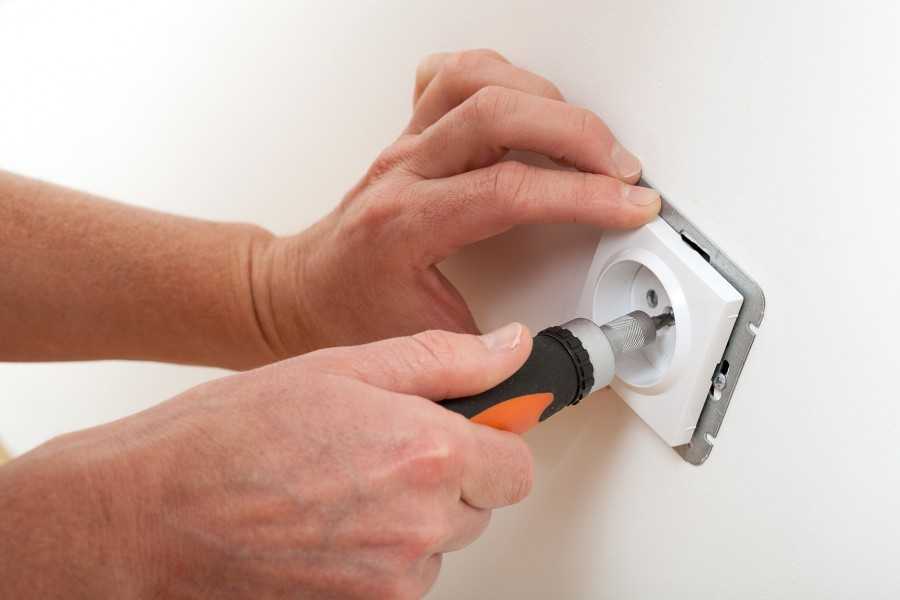

Перед началом ремонта розетки необходимо обесточить электрическую сеть и убедиться в отсутствии напряжения. Чтобы получить доступ к функциональному модулю нужно предварительно снять декоративную крышку.
Вначале проверяется состояние проводов, закрепленных в зажимах. Они не должны быть обломанными, отгоревшими, окислившимися и покрытыми копотью
Следует обращать внимание на наличие окалины на контактных пластинках и крепежных болтах, поскольку окисление снижает пружинящие свойства. Качественные изделия дополнительно оборудуются пружинами, осуществляющими поджим контактных лепестков.
Нагар с концов проводов и контактов убирается без использования наждачной бумаги

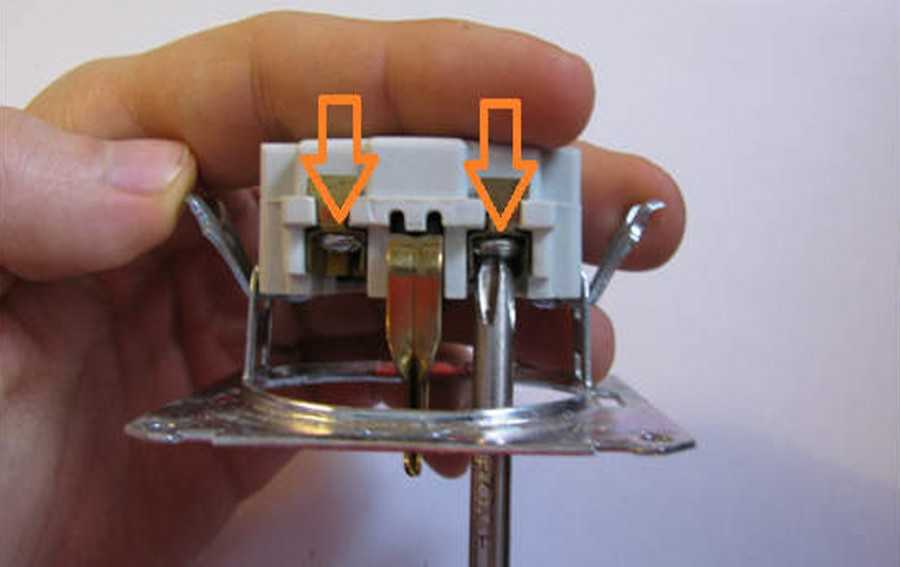

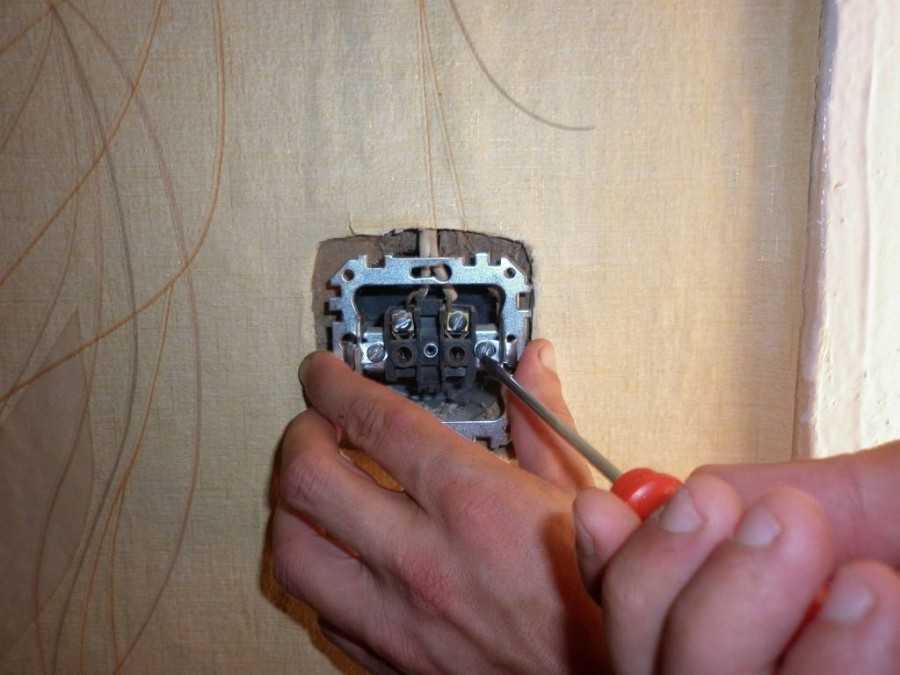

При подтягивании контактных зажимов нужно приложить усилие. Отгоревшая проводка освобождается от изоляции. После осмотра и устранения недостатков декоративная накладка устанавливается на место, а в сеть подается электроэнергия. К розетке подключается настольная лампа или какой-либо другой прибор с малой мощностью, оборудованный кнопкой включения.

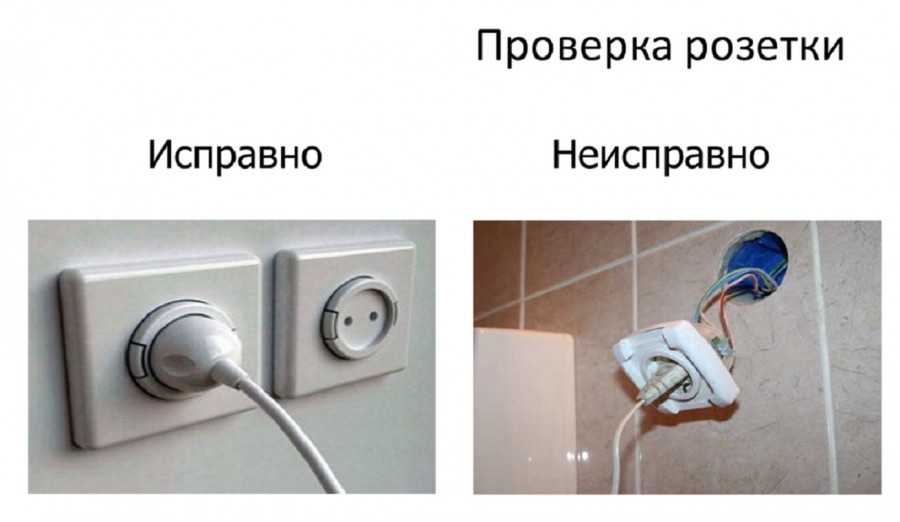

Во время проверки необходимо обращать внимание на штыри вилки, которые должны с усилием, очень плотно входить в гнезда и контакты розетки. Это позволит предотвратить искрение из-за несоответствия этих изделий между собой.

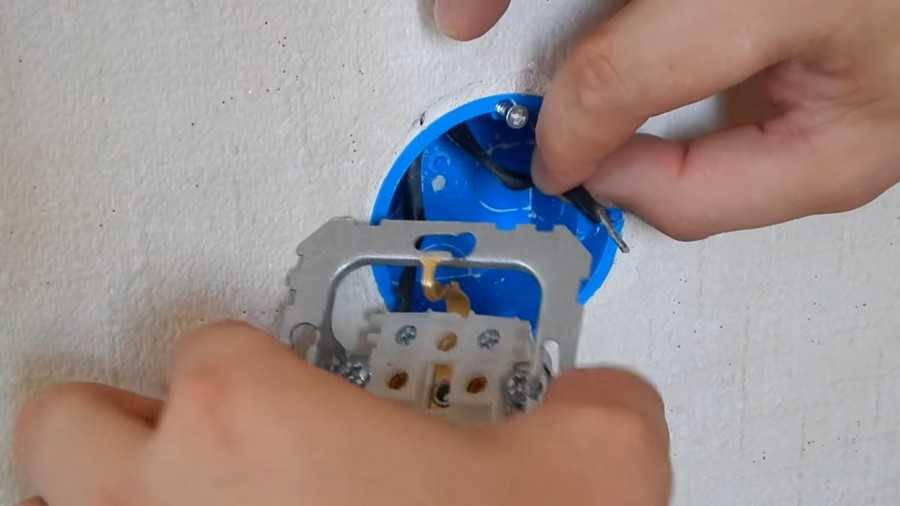

Если розетки подключаются в установочную коробку с помощью шлейфа, рекомендуется заранее предусмотреть закладку двух фазных и двух нулевых концов. Многие современные розетки дополнительно оборудуются заземляющим контактом.
При отсутствии видимых неисправностей можно подключить что-нибудь более мощное, например, пылесос или утюг. Если после включения не наблюдается искрения и нагревания, значит ремонт розетки выполнен правильно. Рекомендуется в течение определенного времени контролировать работу розетки с включенным электроприбором.

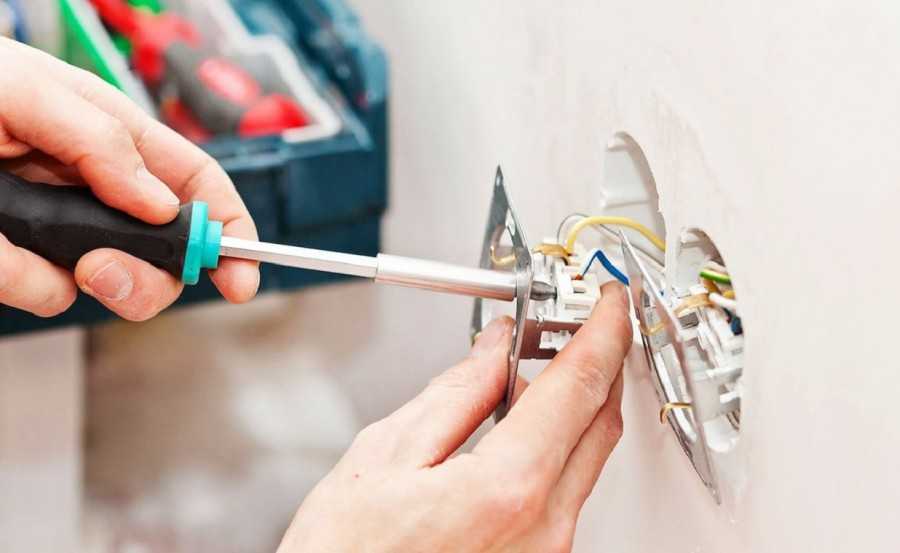

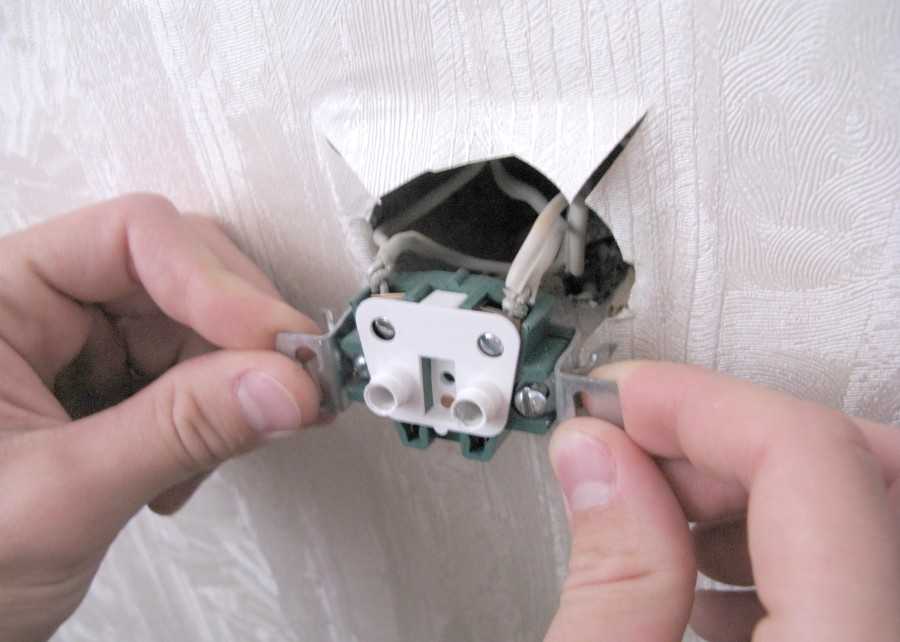

Если все вышеперечисленные мероприятия не дали положительных результатов, необходимо полностью извлечь рабочую часть розетки из установочной коробки и провести более тщательный визуальный осмотр на предмет разрушения каких-либо других элементов. Расшатанные гнезда контактов поджимаются плоскогубцами, а прижимные болты с испорченной резьбой заменяются новыми. В случае невозможности восстановления и ремонта рабочий модуль нужно заменить полностью.
Большое значение имеет своевременная профилактика. Во многих домах до сих пор используются алюминиевые провода, по которым электрический ток подводится к розеткам. Поскольку алюминий является очень мягким металлом, следует регулярно подтягивать места соединений проводов с контактами. Сами розетки рекомендуется выбирать в соответствии с максимальным током, значение которого нанесено на ее корпус.
Все бытовые приборы оборудуются кнопками включения, регуляторами или тумблерами. С их помощью вначале должен отключаться сам прибор, а уже потом вилка вынимается из розетки. Перед подключением, наоборот, все устройства должны находиться в выключенном состоянии.
Если в доме искрит розетка при подключении или отключении бытовых электроприборов, необходимо принимать срочные меры для устранения неисправности. На практике такая проблема становится частой причиной пожаров. Давайте разберемся, чем вызвано искрение электрического контакта в штепсельном разъеме и, в зависимости от причины, выберем оптимальный способ ремонта.
