Мерцание при работе
Мы рассмотрели, почему могут мерцать светодиодные лампы в выключенном состоянии. Это мерцание после выключения видно невооруженным глазом и вызывает дискомфорт. Но мерцать они могут и при работе, и не ощущаются визуально. Такое мерцание приносит вред, так как воздействует на человека на подсознательном уровне. При длительном воздействии оно может стать причиной частой утомляемости, бессонницы, подавленного состояния. А самое главное, оно негативно сказывается на зрении. Почему это происходит? Все дело в том же конденсаторе фильтра. Если его емкость недостаточна, то фильтр плохо справляется со своей задачей. Часть переменного тока с удвоенной частотой сети 100 Гц добирается до светодиодов и заставляет их изменять яркость свечения с той же частотой.
Согласно Свода Правил СП 52.13330.2011, регламентирующего требования к естественному и искусственному освещению, для детских и лечебных помещений коэффициент пульсаций не должен превышать 10-20 %. Величина варьируется в зависимости от размера объектов, которые требуется рассматривать. Для остальных помещений коэффициент пульсаций не нормируется, но это еще не значит, что им нужно пренебрегать. Тем более, что у низкого качества ламп отдельных производителей он доходит до 60%! Сами же производители редко предоставляют информацию о коэффициенте пульсаций, с которым работает их продукция. Поэтому для его оценки в домашних условиях приходится проводить тесты, фиксирующие не величину, а само наличие мерцания. Первый и самый простой – так называемый «карандашный тест», основанный на эффекте стробоскопа. Включив в помещении только светильник с тестируемой лампой, быстро помашите перед ней карандашом. Если вы увидите сплошной след от карандаша, с пульсациями все в порядке. Если след от карандаша распадается на фрагменты, значит, пульсации есть. Второй способ связан с использованием фото- или видеокамеры. Можно воспользоваться мобильным телефоном. Камеру нужно навести на лампочку с расстояния около 1 метра, при наличии мерцания на дисплее вы увидите темные полосы. Если вы часто снимаете, то наверняка их не раз видели, но теперь знаете, почему так происходит.
Рассмотрим, как убрать такое мерцание светодиодных ламп. Нужно поменять конденсатор фильтра на другой, имеющий большую емкость. При этом нужно подобрать конденсатор на то же рабочее напряжение и вписаться в габаритные размеры. Нужно, конечно, обладать некоторыми навыками, чтобы найти на плате драйвера этот конденсатор и иметь навыки владения паяльником. Емкость нового элемента придется подбирать экспериментально. Способ этот не является панацеей, не всегда получается полностью убрать мерцание, но попробовать можно.
https://youtube.com/watch?v=fg5S0e1KQ0o
Еще одна из причин возникновения мерцания при работе – это использования диммеров для регулировки яркости.
Перед покупкой диммера, обязательно изучите характеристики используемых ламп: некоторые лампы могут не поддерживать диммирование
Не все светодиодные лампы могут , и не всякий диммер качественно регулирует освещенность
Поэтому перед покупкой внимательно изучите каталог производителя, обратив внимание на то, какие из выпускаемых им ламп диммируются, а какие – нет, и что за устройства рекомендуются для регулировки яркости их свечения. Вот почему мерцают в некоторых случаях светодиодные лампы. Если вы будете следовать рекомендациям, изложенным в этой статье, то избавитесь от лишних хлопот
И главное: покупайте продукцию только проверенных производителей, остерегайтесь дешевых подделок
Если вы будете следовать рекомендациям, изложенным в этой статье, то избавитесь от лишних хлопот. И главное: покупайте продукцию только проверенных производителей, остерегайтесь дешевых подделок.
Ремонт led-лампы: как ее разобрать и проверить

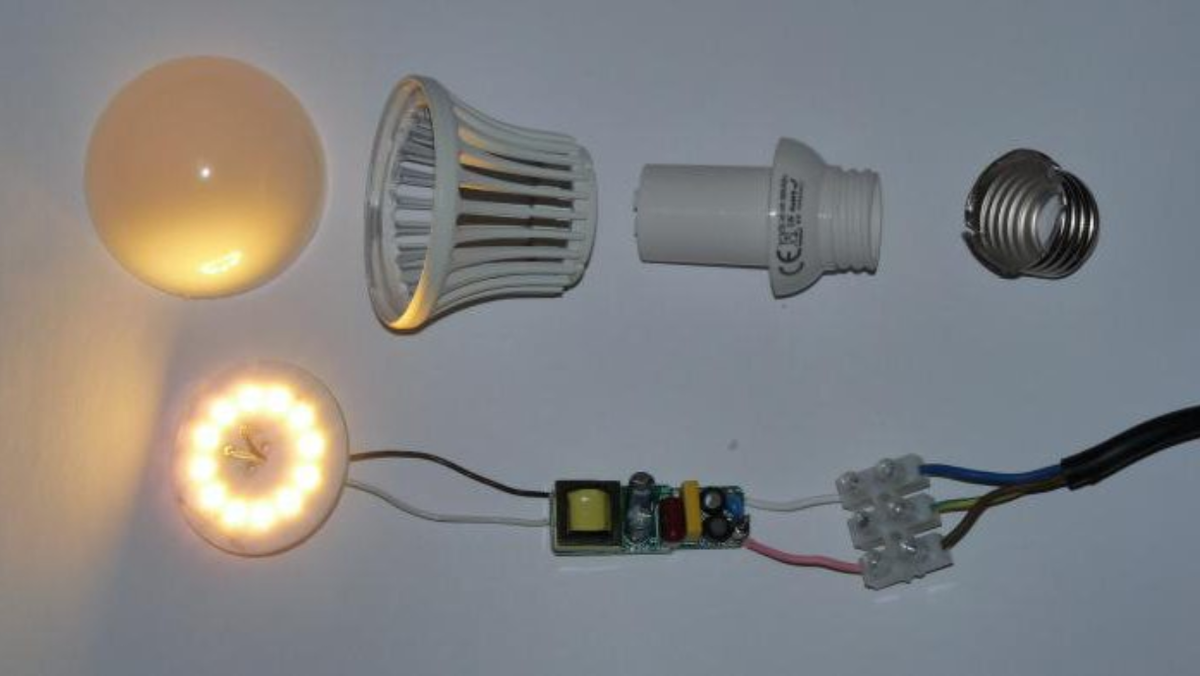

Разобранный источник света.
Из вышесказанного понятно, какое значение имеет качество при покупке светодиодного источника света. Если вы не уверены в качестве своей лампы или она уже сломалась, то попробуйте ее разобрать, проверить и отремонтировать.
Конструкция LED-лампы.
Для разборки понадобятся шило, шприц с иголкой и растворитель. Растворитель необходим для удаления герметика, который крепит рассеиватель к корпусу
По кромке рассеивателя надо осторожно провести шилом. А из шприца потихоньку вливать туда растворитель
Выждать 3-5 минут. Затем следует покрутить рассеиватель и снять его. Если рассеиватель не приклеен, то достаточно его аккуратно провернуть и снять.
После разборки внимательно осмотрите светодиод. Если увидите на каких-то из них черные точки, значит, он сгорел. Его можно выпаять и заменить на исправный. Как это сделать рассмотрим ниже.
Если с диодами все в порядке, то обращаем внимание на драйвер. Часто испорченные конденсаторы видно визуально – они лопаются или вздуваются
В ином случае для поверки работоспособности элементов схемы нужно их выпаять. Не стоит выпаивать все элементы сразу. Удобнее это делать по одному, чтобы избежать путаницы. При этом номинальное значение сопротивлений указывается на самой плате, а емкость конденсаторов – на корпусе детали.
Выпаянные элементы необходимо прозвонить мультиметром. Если есть отклонения от номиналов, значит, деталь подлежит замене. Радиоэлементы также подлежат замене – новые детали аккуратно впаиваются на место сгоревших.
Как паять светодиоды.
Удобнее всего это делать при наличии паяльной станции или фена. Но можно и паяльником, просто это потребует больших навыков поверхностного монтажа.
Итак, сгоревший элемент можно прогреть и удалить двойным жалом паяльной станции. Или прогреть феном и снять пинцетом. В случае использования простого паяльника нужно слегка его усовершенствовать. Накрутите медный провод диаметром 1-2 мм на жало. Концы проволоки заточите и залудите.
Модернизированный паяльник для пайки диодов.
После этого зачищаете контакты от остатков старого припоя. Затем наносите специальную паяльную пасту. После этого на это место располагается новый светодиод. Главное – монтировать LED-элемент с аналогичными характеристиками и соблюсти полярность. Прогреваете новый диод феном и прижимаете пинцетом.
При использовании паяльника после зачистки контактов стоит нанести на них флюс и паять новый элемент. Все – элемент припаян! Осталось проверить работоспособность источника света и пользоваться им дальше.
Имеет ли смысл ремонтировать?
Зачастую любой прожектор, в том числе и светодиодный, стоит недёшево. И, несмотря на то, что герметичные LED-системы вроде бы и не предполагают ремонта, опытные мастера могут справиться и не с такими задачами. Разборке подлежат даже, казалось бы, неразборные диодные светильники.
Чаще всего причиной неполадок LED-прожекторов является выход из строя драйвера (блока питания). В общем-то, именно блоки питания являются ахиллесовой пятой всех светодиодных светильников. Обещанная производителями феноменальная долговечность (более 10 лет) касается исключительно самих диодных кристаллов. Теоретически у них действительно очень большой ресурс. Вторая проблема, от которой обычно страдает уличный светодиодный светильник – плохое отведение тепла. Со временем термопаста, которой матрица крепится к плате, затвердевает и его отведение становится ещё более неэффективным. И вот почему сначала резко падает «светопроизводительность» (лампа тускнеет) и вскоре светодиодный блок окончательно перегорает.
Главная сложность — подобрать идеально подходящие запчасти для замены
Ведь здесь важно не просто соблюсти соответствие номинального напряжения, но также и токов. Недостаточные (или избыточные) вольт-амперные параметры новой детали отрицательно сказываются на ресурсе светодиодов
Но часто новая деталь (в данном случае блок питания) будет стоить немногим дешевле нового светильника. Оправданы ли такие траты? Лучше всего поэкспериментировать, взяв рабочий блок с другого аналогичного устройства-донора, обязательно соблюдая при выборе упомянутые вольт-амперные характеристики. В противном случае не только будет испорчена дорогостоящая деталь, но и окончательно выведена из строя вся электроника прожектора.
Качество – всегда
Сертификат
Несмотря на довольно внушительный перечень причин, которые ответят на вопрос «почему светодиод моргает?», это далеко не окончательный список. Ведь мерцание вполне может появляться в рабочем состоянии из-за некачественного изделия и его комплектующих. Мигание, как визуальный эффект, очень характерен для дешевой продукции китайского производства, которой просто-таки завален сегодня рынок осветительных приборов. Поэтому, если вы покупаете нужные вам изделия в магазинах, вызывающих сомнение в плане качественной продукции, всегда сохраняйте чеки. Так как если продукция окажется бракованной (будет мигать или вообще не станет работать после подключения к электросети), вы будете иметь возможность заменить его более качественным. При покупке светодиодной ленты всегда требуйте у продавца сертификат качества.
Его наличие послужит гарантией того, что купленный вам осветительный прибор будет работать как надо, а также соответствовать всех нормам и техническим характеристикам
Обратите внимание! Покупка дешевой некачественной продукции чревата быстрыми и частыми поломками, а также снижением уровня безопасности эксплуатации изделия в домашних условиях. Помимо этого еще снижается и срок службы
Подводные камни LED-систем
Многие в попытках сэкономить приобретают на китайских площадках недорогие варианты. Однако уже в скором времени такой прожектор начинает работать некорректно. Он самопроизвольно мигает, даже будучи выключенным, модели снабжённые датчиком перестают реагировать на движения (либо наоборот, не отключаются). В чем же причина? Как уже говорилось, в недорогих системах производитель экономит на всём, чтобы добиться низкой себестоимости. В ход идут слишком хлипкие тонкие проводники, пайка элементов схемы выполняется некачественно (часто даже вручную), используются самые дешёвые пуско-регулирующие устройства и элементы питания. Поэтому не стоит удивляться, что уже через полгода эксплуатации начинаются проблемы.
Причём сами производители умышленно ставят слабые ограничители токов, и при колебаниях в наших электросетях они очень быстро приходят в негодность. В результате такой светодиодный прожектор первое время светит очень ярко, но вскоре от постоянных перегрузок он начинает сильно нагреваться.
Доступные способы решения проблемы
Существует несколько способов как избавиться от мигания осветителя во время выключенного света. Для каждой причины актуален свой метод.
Проблемы с изоляцией и электропроводкой решаются путем тщательной проверки соединительных проводов цепи электросхемы:
- Если есть повреждения, то их нужно заизолировать по новой.
- Рекомендуется проверить само качество соединения, возможно имеет место неправильное подключение фазового кабеля в самой электросхеме выключателя.
Если это не помогло, и лампа продолжает мигать после выключения, то значит ток поступает на осветительный прибор независимо от выключателя. В таком случае, возможно нужна замена всей электропроводки.
Встроенная подсветка выключателя может быть одной из причин, вызывающих мигание светодиодной лампы после ее отключения от электросети. Это вызвано тем, что через индикатор свечения проходят микротоки, которые могут поступать на Led-осветитель, вызывая свечение-мерцание. Чтобы устранить проблему необходимо разобрать выключатель и просто отключить кабель, который питает механизм подсветки.
Профессиональные электрики, чтобы не портить выключатель, убирая подсветку, рекомендуют в его электросхему установить резистор или конденсатор. Однако, самостоятельно это делать можно только в том случае, если разбираетесь в электросхемах и цепях соединения.
Проблема заводского брака решается покупкой новой лампочки. Помните, что некачественные источники света могут не только надоедать своим мерцанием, но и стать причиной короткого замыкания и выхода из строя осветительного прибора (люстра, настольный ночник и т. п.). Известная поговорка «скупой платит дважды» в этом случае, очень верно подчеркивает характер такой мнимой экономии — один раз пожалев средства на покупку качественной светодиодной лампочки, в перспективе есть вероятность замены всего устройства освещения.
Если мерцание Led-осветителя после отключения от электросети происходит в связи конструктивными особенностями самой led-лампы, то:
- ее просто надо заменить на аналогичную, не имеющую подобных функций;
- можно самостоятельно разобрать светодиод и удалить те электро-элементы, которые отвечают за эффект мерцания (конденсатор).
При этом, следует помнить, что самостоятельное изменение конструкции осветительного светодиода можно делать только, обладая специальными знаниями в электротехнике.
Мигание Led-светодиода при выключенном свете также может быть из-за внешних факторов, устранение которого не зависит от тех, кто пользуется источником освещения. Примером этого является падение напряжения электросетях. Так, довольно часто в сельской местности замер напряжения вместо стандартных 220В выдает 210 или 200. Чтобы не зависеть от скачков и перепадов напряжения в электросетях электрики рекомендуют приобретать Led-лампы, которые могут работать в напряжениях от 190 до 230В.
Заниженное напряжение и частота пульсации свечения
Драйверы LED-ламп имеют собственные уникальные характеристики для эксплуатации и «запас прочности». По сути они работают, как питающая батарейка. При ухудшении характеристик тока происходит и ухудшение работы лампы.
«Запас прочности» индивидуален не для моделей драйеров, а для каждого устройства непосредственно. Имеются незначительные отклонения. Но в устройствах плохого качества от неизвестных производителей этот запас может быть значительно занижен.
Если напряжение для источников просажено и варьируется от значения 220 В до 200 Вили 180 В, то стабильной работы электроприборов и освещения не возникнет. Необходимо поднять значение до оптимальных величин. Поэтому прежде чем искать неисправности в драйвере или менять лампочки, нужно оценить показатели тока на входе и выходе для конкретного устройства.
Если значения напряжения повышаются, то барьер стабильной работы возникнет на значении в 253 В. Если значение поднять, то сработает автомат отключения по короткому замыканию.
Как отремонтировать
Как же просто починить и исправить такой дефект конструкции, чтобы прожекторный светильник отработал свои заявленные 50 000 часов?
Для того, чтобы светодиодная матрица не перегревалась, под нее всего лишь необходимо установить толстую алюминиевую пластину.
Данную пластину можно приклеить как на силикон, который будет стабилен при нагреве до 200 градусов и не потечет или расплавится. Либо на теплопроводящий клей, способный выдержать нагрев до 300С и более.
Нельзя использовать термопластичный клей на основе этиленвинилацетата. Он у вас потечет даже при 60С!
Подобная модернизация обеспечит хорошую теплопередачу и будет надежно препятствовать деформации.
При этом пластину лучше располагать поперек внешних ребер на корпусе. Это задействует их большее количество и улучшит охлаждение.
Процесс сборки
Начнем собирать прожектор с установки светодиодов на печатную плату. Для этого можно воспользоваться как паяльной станцией, так и простым маломощным паяльником. По завершении следует проверить правильность монтажа и работоспособность каждого светодиода отдельно, используя для этого мультиметр в режиме прозвонки.
Следующим этапом по сборке LED-прожектора своими руками является пайка блока питания навесным способом. Расположение радиодеталей нужно продумать так, чтобы они поместились в отсеке, куда заводят провод питания. Чтобы избежать короткого замыкания, оголённые участки изолируем термоусадочной трубкой. Проверяем работоспособность источника питания сначала на холостом ходу, а затем с нагрузкой (светодиодами). После успешного кратковременного запуска переходим к окончательной сборке светодиодного прожектора. Сначала из алюминиевой пластины делаем радиатор в виде уголка. Таким образом, чтобы одна его полка прилегала к внутренней стенке прожектора, а ко второй крепилась плата со светодиодами. С целью повышения теплоотдачи в местах контакта наносим термопасту, после чего производим окончательную сборку.
Причины мигания светодиодного прожектора
- Нарушение контакта в месте соединения проводов;
- Наличие во внешней цепи полупроводниквых приборов;
- Нарушение работы схемы питания (драйвера) светодиодной матрицы.
Нарушение в проводке
Если мигание не регулярное, с непостоянной частотой, стоит заподозрить нарушение контакта в месте соединения проводов. От места подключения в сеть до момента, когда ток дойдёт до драйвера питания светодиодной матрицы обязательно будут промежуточные точки подключения. Это может быть распределительная коробка, выключатель, датчик движения, разъёмы непосредственно на блоке питания.
Почему при плохом контакте моргает светодиодный прожектор? В отличие от лампочек прожекторы могут быть достаточно мощными, до 300 Вт. Если в месте соединения проводов, по которым течёт ток, нет плотного контакта, сопротивление на таком участке возрастает. В месте нарушения контакта провод нагревается, а образующаяся окалина ухудшает контакт. Характерной особенностью будет нерегулярное мигание с непостоянной частотой.
Зачистка провода и восстановление плотного контакта полностью устраняет проблему.
Если проблем в соединении не выявили, стоит осмотреть плату драйвера питания. Возможно где-то отпаялся контакт.
Наличие во внешней цепи полупроводниковых приборов
Если перед прожектором установлен выключатель с диодной подсветкой либо датчик движения на инфракрасных светодиодах может возникать пульсация яркости с частотой 25 раз в секунду. Прохождение полуволны переменного напряжения через диод изменяет силу тока в цепи и яркость прожектора.
Радикальное решение проблемы: отключение диода подсветки в выключателе либо замена инфракрасного датчика движения на индуктивный или ультразвуковой.
Нарушение в схеме питания прожектора
Экономия на драйвере питания – частая причина неисправности светодиодных прожекторов и их устранение может потребовать базовых знаний радиоэлектроники.
Выпрямительный (диодный) мост
Иногда в бюджетных китайских изделиях в драйвер ставят «урезанный» одномостовой выпрямитель. На фотографии как раз такой случай. Функцию выпрямления полярности напряжения он выполняет, но в отличие о классической двухмостовой схемы, даёт повышенную амплитуду пульсации напряжения. Установленный после него сглаживающий конденсатор не в состоянии в достаточной мере уменьшить ее, что вызывает пульсацию света.
Классический вариант диодного выпрямителя напряжения:
Принцип преобразования напряжения в схеме питания светодиодного прожектора:
Трансформатор уменьшает амплитуду напряжения с 220 до 12 вольт, после чего после прохождения через выпрямительный диодный мост меняется полярность отрицательной полуволны. На выходе моста образуется постоянное напряжение с амплитудой пульсации 12В. Сглаживающий конденсатор, установленный после выпрямителя, уменьшает амплитуду пульсации. При правильно подобранной ёмкости конденсатора амплитуда пульсации не должна превышать 10-15%.
Сглаживающий конденсатор
После преобразования переменного напряжения в постоянное остаётся пульсация. Сглаживающий конденсатор уменьшает амплитуду пульсации до такой степени, чтобы она не воспринималась глазом. При установке в драйвере питания сглаживающего конденсатора недостаточной ёмкости, когда амплитуда пульсации превышает 15%, мерцание светодиодов различимо глазом.
Частота мигания прожектора такая же, как частота сетевого напряжения – 50 раз в секунду. Увеличение ёмкости конденсатора способно устранить избыточную пульсацию яркости светодиодной матрицы.
Погрешности монтажа светодиодов
Иногда при некачественной сборке матрицы, особенно если она состоит из нескольких десятков светодиодов, контактная площадка диода может быть плохо пропаяна.
При нарушении контакта одного из светодиодов мигает небольшой участок, поскольку диоды на матрице соединены группами.
Мерцание при включенном выключателе
Слишком низкое напряжение в электросети
Наиболее характерная причина мерцания светодиодной лампы во включенном состоянии – это заниженное напряжение в электросети. В некоторых городских кварталах и в сельской местности люди смирились с напряжением в розетке, не превышающим 200В. В таких жилых районах стабильно работать и эффективно светить сможет только светодиодная лампочка с качественным встроенным драйвером.
Также пониженное напряжение на лампочке может проявиться в ходе её подключения через диммер. Если модель не поддерживает диммирование, то первый же запуск станет наглядным тому подтверждением – при включении диммера не на полную мощность, лампочка будет мерцать. При дальнейшем вращении ручки регулятора с подъёмом до номинального напряжения мигание исчезает.
Нестабильное напряжение сети 220В – это плохо для всех потребителей энергии, включая led-лампы. Если энергетическое предприятие не в состоянии его стабилизировать, то выход один – установка стабилизатора мощностью в несколько кВт, который способен привести в порядок напряжение во всем доме. С таким «помощником» светодиодным светильникам гарантирован долгий срок службы.
Отдельно стоит упомянуть о лампочках с напряжением питания 12В, то есть которые подключаются от понижающего источника напряжения. Их мигание может быть вызвано нехваткой мощности блока питания, в результате чего происходит просадка напряжения на нагрузке. Как правило, подобная ситуация возникает в ходе замены галогенных источников света на светодиодные в точечных светильниках, где они соединяются в параллель.
Проблема изделия низкого качества
Когда светодиодные лампы мигают с небольшой амплитудой, то такое явление может быть как видимым, так и невидимым для человеческого глаза. Проблема кроется в плохом блоке питания светодиодов, которому не удаётся полностью сгладить выпрямленное напряжение сети. Слишком большие пульсации наносят ущерб здоровью при их длительном ежедневном воздействии на глаза. В связи с этим производители светодиодной продукции на упаковке должны указывать параметр «коэффициент пульсаций». В РФ допустимые значения КП регламентируются СанПиН 2.2.1/2.1.1.1278–03. Однако в случае с китайскими малоизвестными брендами реальные показания КП значительно выше заявленных значений.
Самостоятельно улучшить технические характеристики led-ламп малоизвестных китайских брендов реально, но не всегда просто. В большинстве случаев для этого необходимо вскрыть цоколь лампочки и поменять сглаживающий конденсатор на аналог с большей ёмкостью. Главное, чтобы новый конденсатор поместился внутри цоколя.
Рассмотренные причины и способы их решения ещё раз доказывают, что негативное мигание светодиодных ламп можно исправить своими руками. Для этого необходимо только вооружиться знаниями и желанием повысить качество работы светодиодных светильников в доме.
Длительность работы лампы определяется условиями эксплуатации. Каждый из видов источников света рекомендуется использовать в соответствии с некоторыми правилами и рекомендациями. Это позволит продлить срок службы лампочки. Диодные источники света плохо переносят значительные перепады напряжения источника питания, в таких ситуациях не избежать поломки. Не следует сразу выбрасывать лампочку, вполне реально отремонтировать ее своими руками.
Причины поломки
Возможные причины неправильной работы прожектора:
- нестабильно работающая электрическая сеть (перепады напряжения, выходящие за рамки рабочего тока);
- короткое замыкание фазы на корпус прибора или на нейтраль;
- некорректное подключение;
- перенапряжение;
- использование сверхтоков.
При указанных нарушениях возможен выход из строя платы, на которой установлены драйверы, преобразователи напряжения и тока, подающие питание на кристаллы матрицы. В прожекторной матрице допускается повреждение от 3 до 5 кристаллов. Если количество неисправных кристаллов больше, прожектор не сможет работать с достаточной степенью функциональности и понадобится замена матрицы.
Помехи наведенного напряжение
Многоквартирные дома, которые строились в середине 70-х годов эксплуатируются до сих пор. Их отличает одна не очень хорошая особенность – через одножильный кабель запутываются множество потребителей в одной квартире. Это вызвано требованием экономии кабеля.
Если в один кабельный канал в стенах квартиры уложено несколько кабелей, то они тоже могут «наводить» напряжение друг на друга. Помехи незначительны для воздействия на электроприборы с большим потреблением тока, например, на телевизоры или бытовые приборы. Но заряд вполне достаточен для периодического вспыхивания осветительных устройств.
Вероятные причины поломки и способы их устранения
Токоограничивающий конденсатор
Итак, прежде всего, необходимо определить причину неисправности вашего устройства. Если прожектор включается, но во включенном состоянии не горит равномерно, а мерцает и мигает – вероятно вышел из строя токоограничивающий конденсатор С1. Многие китайские производители грешат тем, что пытаясь добиться максимальной яркости от не самого мощного прожектора, используют токоограничивающий конденсатор, не подходящий по параметрам к драйверу. Токоограничивающий конденсатор на 400 Вольт номинального рабочего напряжения вполне подойдет.
Блок питания
Еще одной распространённой причиной может быть выход из строя блока питания. Вариантов выхода из ситуации два – обратиться в магазин электроники, где вам помогут подобрать подходящий блок питания (его характеристики указаны на нём, потому, желательно разобрать прожектор и прихватить блок с собой), либо подобрать блок питания (может подойти от сканера или принтера).
Второй вариант возможен, конечно, только если у вас вдруг завалялась ненужная и нерабочая оргтехника, которая может послужить донором блока питания. Сверьте блоки питания, чтобы они были схожи по параметрам. Точное совпадение не обязательно, но параметры не должны сильно расходиться. Как и говорилось ранее, при наличии навыков использования инструментов и понимания в вопросах электроники – вы легко сможете поменять блок питания самостоятельно.
Драйвер
Если в ремонте нуждается маломощный прожектор, вполне вероятно, что он может не иметь своего блока питания, а функцию изменения токов в нем выполняет светодиодный драйвер. Поскольку светодиод не может питаться напрямую от сети, нуждаясь в переменном токе, отличающемся от того, что может предложить ему сеть, в устройстве прожектора задействуется драйвер, учитывающий разброс характеристик светодиода в зависимости от рабочей температуры и времени, корректируя на выходе ток, подающийся на светодиод. Именно этот драйвер может выйти из строя.
Для его замены необходимо будет разобрать светодиодный прожектор и выяснить маркировку драйвера, чтобы купить или заказать замену. Если вы уверенный пользователь электроинструмента – можно найти вышедший из строя элемент драйвера и выпаять его и заменить. Если вы ремонтируете светодиодный прожектор, собранный своими руками, скорее всего вам будет достаточно легко найти проблему в драйвере или же найти аналогичный драйвер и произвести замену. Это будет однозначно дешевле, чем покупать или собирать новый прожектор с нуля.
Выгорание матрицы
Еще одним вариантом выхода из строя конструкции вашего светодиодного прожектора, помимо неисправности драйвера, блока питания или других мелких элементов, участвующих в процессе преобразования тока, может быть выгорание самой светодиодной матрицы. В случае выхода из строя самого светодиода, необходимо найти и приобрести аналогичный по характеристикам диод. После разбора прожектора, нужно будет аккуратно деинсталлировать сгоревшую матрицу, открутив четыре винтика крепления и отпаяв токопроводящие элементы. Затем нужно будет равномерно и аккуратно нанести слой термопасты на новый диод, припаять токоподводящие элементы и аккуратно прикрутить матрицу. Нужно учесть, что форма матрицы должна оставаться нетронутой, то есть желательно использовать те же винтики, что были использованы изначально. Они не должны иметь головки конической формы, так как при использовании таковых, если вы закрутите их с чуть большим усилием, они могут повредить матрицу, и вся ваша работа будет насмарку.
Замена деталей
Устранение обрывов проводки не требует особенной квалификации от домашнего мастера. Гораздо сложнее найти и исправить поломку на печатной плате, драйвере, преобразователе напряжения или матрице. Без специальных знаний тут не обойтись. Также понадобится умение работать с диагностическими приборами и паяльником.
Ремонту или замене могут подлежать такие детали:
- ограничивающий конденсатор;
- блок питания;
- драйвер;
- матрица.
Конденсатор для ограничения тока
Данный компонент является причиной неисправности, когда лампа прожектора горит неравномерно, постоянно мерцая. Связана такая проблема обычно с тем, что производители, стремясь сэкономить, устанавливают токоограничитель, не соответствующий по характеристикам драйверу.
Блок питания
Частой причиной неправильной работы прожектора является поломка блока питания. В такой ситуации можно приобрести новый блок питания или подобрать данную деталь от другого устройства (например, от принтера). Если решено купить новый блок, рекомендуется взять его с собой в магазин, так как на корпусе указаны его технические характеристики. Чтобы достать блок, вначале нужно разобрать прожектор.
Драйвер
В маломощных моделях часто отсутствует блок питания. В таких случаях вместо блока используется драйвер светодиодного типа. Так как диод не способен получить электропитание прямиком из сети (нужен переменный ток, отличный от сетевого), то и задействуется драйвер. Устройство функционирует с учетом рабочей температуры и времени, изменяя выходной ток, поступающий на светодиод.
Для замены драйвера следует разобрать прожектор, чтобы установить технические параметры драйвера, а затем обратиться в магазин. Так же, как и в случае с блоком питания, можно подобрать подходящий драйвер из другого устройства.
Матрица
Самой распространенной причиной неисправности прожектора является чрезмерный нагрев матрицы, что приводит к перегоранию предохранителей. Прожектор разбирают, после чего достают испорченную матрицу. Для этого откручивают четыре винта и отпаивают токопроводящие детали. Далее наносят слой термопасты на светодиод и припаивают обратно токопроводящие части. Завершают операцию прикручиванием на место матрицы.
В некоторых случаях проводка в матрице идет через отверстия подложки. Она выступает в качестве матричного радиатора. На участках перехода провода должны быть покрыты изоляционным слоем (в первую очередь речь идет о проводе плюса). Это позволит избежать короткого замыкания на корпус устройства.
Нельзя нарушать форму матрицы. Рекомендуется использовать только «родные» винты, чтобы не нарушить конструкцию. Также не следует забывать о полярности: красный проводок — плюс, черный или синий — минус, зелено-желтый провод направляют на корпус.
При обнаружении хотя бы 2-3 перегоревших диодов не следует дожидаться полного выгорания матрицы. В любом случае устройство уже не способно нормально функционировать, в результате чего драйверы и преобразователь напряжения вскоре выйдут из строя.
Печатная плата преобразователя напряжения
Если при проверке платы найдены очевидные признаки перегоревших элементов, понадобится ремонт устройства. На рисунке ниже представлена схема преобразователя для прожектора.
До того, как заменить неработающие части, следует выполнить прозвон светодиодов. Вначале отпаивают одну из ножек платы, так как прозвон впаянных элементов не даст корректного результата. Если появится необходимость, перегоревшие детали меняют на новые.
Ремонт прожектора небольшой мощности
В виде примера рассмотрим ремонт прожектора СДО01-10. Мощность устройства — 10 Вт. Внешний осмотр показывает отслоение защитного покрытия на одном из прожекторов. Также присутствуют темные пятна на излучающей свет поверхности матрицы.
Для упрощения задачи устанавливаем драйвер прожектора с перегоревшей матрицы на светильник с исправной матрицей. На старом драйвере перегорел защитный резистор (его номинал составляет 1 Ом), что указывает на пробой диода в диодном мосте на переходе от ключевого резистора к управляющему. Однако замена драйвера не привела к восстановлению функциональности прожектора.
После дальнейшей проверки выявлен обрыв оптической пары обратной связи. Замена пары дала результат — светильник заработал.
