Почему выбивает УЗО: причины срабатывания, неисправности и способы их устранения

Кратко – о предназначении устройства защитного отключения и его устройстве

Безопасность эксплуатации электрической домашней сети обеспечивают два типа защитных устройств.

Автоматический выключатель – защищает от перегрузки и последствий короткого замыкания

Во-первых, это автоматические выключатели, которые предохраняют от избыточной нагрузки на электропроводку, и от возможных последствий короткого замыкания.

УЗО (ДВ) работает совместно с автоматом, но выполняет уже иные функции

Во-вторых, это устройства защитного отключения (УЗО), которые еще называют дифференциальными выключателями (ДВ). Их задача – следить, чтобы, образно говоря, чтобы электрический ток не уходил туда, куда не надо. То есть они реагируют на утечку тока.

Оба эти прибора работают в паре. Например, на несколько линий, защищенных каждая своим автоматом, ставится одно общее УЗО. Некоторые, наиболее ответственные выделенные линии, и вовсе имеют индивидуальные и автомат, и УЗО.

УЗО могут быть общими, на всю домашнюю сеть, ставиться на одну выделенную линию в паре с автоматическим выключателем, или же обеспечивать защиту сразу нескольких линий, оснащенный индивидуальными автоматами.

Такая связка обеспечивает максимальную степень защиты. Каждый прибор отвечает за свою «сферу ответственности».

Кроме того, могут использоваться и дифференциальные автоматы (АВДТ – автоматический выключатель дифференциального тока). Разница в том, что здесь в одном корпусе собраны и автомат, и УЗО.

Дифференциальный автомат (АВДТ) – и автомат, и УЗО в одном корпусе

Казалось бы, дифавтомат – намного удобнее. Но есть ряд нюансов, в силу которых бывает целесообразнее установить именно упомянутую пару: автоматический выключатель + УЗО.

Но автоматы сейчас отставим в сторону – это отдельный разговор. Нас же в рамках данной статьи интересуют только УЗО.

Итак, принцип работы устройства защитного отключения заключается в сравнении показателей тока условно на входе и на выходе замкнутой цепи. Как известно, если нет никаких побочных потерь, сила тока должна быть равной. Образно говоря – сколько вошло на нагрузку, столько должно и выйти с нее.

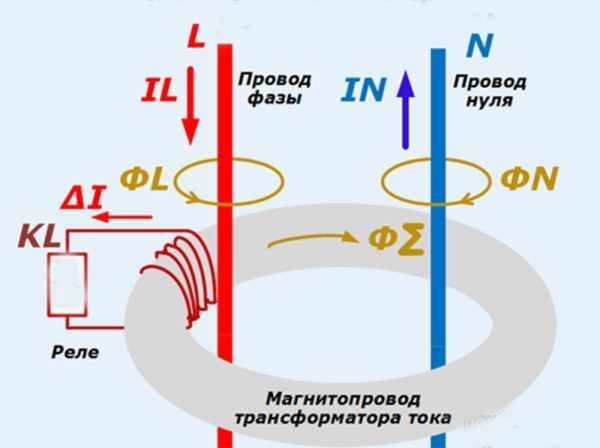

На иллюстрации стрелкой показан дифференциальный трансформатор с тороидальным сердечником и тремя обмотками.

Две из них – это проходящие через УЗО проводники фазы и нуля. И количество витков, и диаметр провода – совершенно одинаковы. И плюс к тому направление обмотки выполнено таким образом, чтобы создаваемые прохождением тока электромагнитные потоки были встречно направленными и полностью компенсировали друг друга.

Третью обмотку можно назвать контрольной. И связана она или с электромеханическим реле, или с электронным ключом. В любом случае, при появлении в ней электрического тока срабатывает устройство, обеспечивающее разрыв основной цепи.

Принципиальная электрическая схема дифференциального выключателя (УЗО).

Итак, если сила тока в проводниках на входе и выходе (L и N) одинакова, то результирующий магнитный поток на сердечнике трансформатора равен нулю. В случае же утечки тока на проводке или нагрузке появляется разница, приводящая к созданию результирующего магнитного потока, отличного от нуля. Он, в свою очередь, наводит ЭДС в третьей контрольной обмотке – по ней начинает идти ток. Если значение этого тока превышает допустимые границы, срабатывает электронное или электромеханическое устройство, разрывающее контакты.

Таким образом, если в бытовом приборе по той или иной причине случился пробой фазы на корпус, то при касании этого прибора человеком создастся цепь утечки. И УЗО должно отреагировать на это мгновенным отключением линии питания.

Да, это достаточно долго описывается, но на деле скорость срабатывания защиты измеряется миллисекундами

Это – чрезвычайно важно, так как от длительности контакта с токопроводящим предметом напрямую зависит и тяжесть поражения электрическим током

На корпусе УЗО, помимо рычажка включения цепи, имеет еще и кнопка «Тест». Нажатием на нее «моделируется» ток утечки – замыкается внутренняя цепь через встроенную нагрузку. Если прибор исправен, то он должен мгновенно отключиться.

Надо полагать, в вопросах устройства, принципа работы и необходимости установки УЗО ясность достигнута.

Но что делать, если этот дифференциальный выключатель начинает «терроризировать» своих хозяев? То есть регулярно срабатывает в самый ненужный момент, когда, казалось бы, нет никаких к тому видимых причин.

Нет, совсем без причин такого явления случиться не может. И вот с этим как раз и предстоит разбираться.

Шаг №1 — Осмотр

Поэтому первое, что нужно сделать при отключении автомата – внимательно осмотреть щиток и сам выключатель.

Если у вас стоит пластрон (защитная пластина), защищающий все контакты оборудования, то аккуратно откручиваете отверткой винты по углам и снимаете его.

В многоэтажной щитовой тоже встречается такая защита.

Без демонтажа пластрона вы попросту ничего не увидите, что у вас происходит внутри. Вот такая картинка может наблюдаться на клеммах автомата.

При этом снаружи, где находится “флажок” – все будет идеально.

Именно поэтому старые электрики до сих пор с теплотой вспоминают “пробки”. Они всегда надежно срабатывали за счет калиброванной плавкой вставки, у них не залипали контакты, плюс они имели заводское керамическое исполнение.

Там гореть и плавиться то нечему!

Самое главное правило было – не ставить самодельные “жучки” из подручных предметов.

После демонтажа защитной планки внимательно осматриваете корпус самого автомата. На нем не должно быть никаких темных, пожелтевших, подгоревших пятен или вздутий.

Обычно это наблюдается возле нижних клемм. Если же что-то подобное есть, это уже явный звоночек к замене автоматического выключателя на новый.

Также все провода должны быть в изоляции, без характерных потеков и оплавлений.

Параметры и характеристики УЗО

Для выбора необходимого УЗО для водонагревателя следует принять во внимание все характеристики этого устройства, а именно:

Величина номинального тока — отражает величину тока, которая допускается для прохождения через УЗО в процессе его работы и измеряется в амперах. Стандартные номиналы: 6, 10, 16, 20, 32, 40, 50, 63 А.
Времятоковая составляющая — отражает зависимость скорости (времени) срабатывания УЗО от величины утечки.
Номинальный дифференциальный ток — величина, на которую УЗО среагирует и отключит потребителя. Стандартный ряд: 10, 30, 100, 300, 500 мА.
Номинальная способность отключаться — максимальный показатель тока при коротком замыкании, который устройство способно отключить и при этом продолжить работать.
Диапазон температур — обычно от 20 до 45 градусов.

Указанные параметры всегда указаны либо на корпусе УЗО, либо в его паспорте. Помимо прочего, на корпусе расположена схема подключения, тип комбинированного УЗО (электромеханическое или электронное) и его величина частоты номиналом, обычно, 50 Гц. С этими данными обязательно следует ознакомиться перед тем, как подключить УЗО к водонагревателю.

Повреждение питающего шнура, штепсельной вилки

Диагностика всегда начинается с электропровода и вилки. При эксплуатации шнур подвержен механическому воздействию: натягивается, перехлёстывается, пережимается. В результате повреждения штепсельная вилка и электророзетка плохо контактируют.

Провод на повреждения проверяют мультиметром. Замена силового шнура происходит следующим образом:

необходимо обесточить стиральную машину, закрыть входной вентиль;
с помощью шланга обеспечить слив воды (переворачивать стиралку категорически запрещается);
винты, расположенные по периметру открутить, убрать панель;
вынуть из корпуса сетевой фильтр, выкрутив винт;
прижать защелки, убрать пластмассовый стопор, выдавив его наружу;
электропровод сместить внутрь и вбок, получив тем самым доступ к фильтру и обесточить его;
осторожно вытащить сетевой шнур из машины;

Для того чтобы установить новый шнур, нужно выполнить эти действия в обратном порядке.

Основные причины срабатывания УЗО

Принцип работы УЗО основан на сравнении тока в нулевом и фазном проводах. При условии исправной изоляции между токоведущими частями электроприбора и заземлённым корпусом эти токи равны. При нарушении изоляции или прикосновении человека к частям, находящимся под напряжением, появляется ток утечки, равенство нарушается и аппарат отключает приборы и провода от сети. Другое название этого защитного устройства — дифференциальное реле или дифреле.

Справка! Есть устройства, совмещающие функции УЗО и автоматического выключателя. Такой прибор называется дифференциальный автомат или дифавтомат.

Многим начинающим электромонтёрам интересно, почему выбивает УЗО. Причин аварийного отключения дифреле много. В зависимости от конкретной ситуации меняется способ поиска неисправности и методы её устранения.

Все случаи отключения УЗО делятся на три группы:

Ложное срабатывание . Происходит без видимой причины при исправной электропроводке и электроприборах.
Аварийное отключение . Происходит при нарушении изоляции между токоведущими частями электроприбора и заземлённым корпусом, а так же при прикосновении к этим частям человека.
Неправильный монтаж . Срабатывание происходит сразу после завершения работ по монтажу устройства или электропроводки.

Дифференциальный автомат отключается так же при коротком замыкании или перегрузке линий электропроводки.

Типичные неисправности

Если вы поняли, что причина перебоев работы сети связана с прибором, можно провести более глубокую его диагностику и устранить неисправность. Самостоятельно это можно делать, если вы уверены в своих навыках работы с электроприборами и соблюдаете все правила безопасности.

Повреждение штепсельной вилки — шнура питания

Очень часто помогает и обыкновенная чистка штырей вилки. Поиск иной поломки стоит начать с диагностики проводов. Для этого нужен мультиметр. После обнаружения поврежденного участка, силовой шнур заменяют.

Порядок действий:

Отключите машинку от сети.
Из барабана с помощью шланга слейте остатки воды.
Снимите заднюю панель.
Открутите крепежный винт и выньте сетевой фильтр.
Надавливая на защелки, выньте пластиковый стопор.
Аккуратно отодвиньте провода, отключите фильтр сетевых помех.
Извлеките поврежденный сетевой шнур, на его место установите новый.

После установки нового провода, все описанные действия нужно повторить в обратном порядке, аккуратно собирая машинку в первоначальный вид.

Короткое замыкание ТЭНа

Тэн может повредиться или перегреться из-за оседающей на металле накипи, которая вызывает короткое замыкание элемента. Проверить работу этой части машинки можно мультиметром. Отсоединенный кабель электропитания должен показывать сопротивление 20–50 Ом при максимальной отметке в 200 Ом.

Проверьте замыкание на корпусе нагревателя. Для этого мультиметром проверьте показатели у всех выходов и болтов заземления. Если прибор показывает хотя бы минимальную активность это может быть замыкание.

Для замены ТЭНа:

В зависимости от расположения детали, снимите либо заднюю панель, либо блок управления и переднюю крышку.
Открутите гайку заземляющего болта на 5—6 оборотов.
Нагревательный элемент аккуратно извлеките из машинки.

Теперь нужно или починить родной ТЭН или купить новый. Действуйте аккуратно, не пережимая гайку, чтобы нагреватель не вывалился из бака. Чтоб избежать скопления накипи на деталях, проводите чистку металлических деталей машинки специальными средствами раз в месяц.

Неисправен сетевой фильтр

Сетевой фильтр в машинке призван стабилизировать напряжение при работе прибора. При резких колебаниях напряжения в сети, он может просто перегореть. При замыкании на нем можно увидеть оплавленные участки.

В этом случае замене подлежит фильтр и шнур для его подключения. Эту работу лучше доверить ремонтникам, поскольку грамотное подключение проводов обеспечит безопасную работу машинки.

Сломался двигатель

Двигатель может «полететь» из-за долгой и частой эксплуатации стиралки либо протечек бака и сливного шланга. Чтобы выявить поломку, нужно прозванивать всю поверхность машинки и электропроводку самого двигателя.

Неисправен фильтр помех

Этот фильтр стоит в самом начале электроцепи. Для его извлечения нужно пользоваться перемычками фазы «земля». Неисправность в работе фильтра помех будет видно невооруженным глазом по оплавленным контактам.

Неисправны контакты и кнопки управления

Если при диагностике мультиметром выяснились проблемы в кнопке управления или контактов, их придется полностью заменить на новые. Для этого нужно разобрать панель управления и аккуратно установить новую кнопку. Главное – правильно подключить все проводки.

Нарушенные и перетертые электропровода

Еще одна причина, по которой может срабатывать защитный аппарат при работе машинки – повреждения на ее электропроводах. Они видны при осмотре. Если видны оплавления, порезы, потертости или разрывы, эти дефекты нужно устранить при помощи пайки или полной замены провода. При самостоятельном ремонте помните о повторной изоляции.

Любые сбои в работе стиральных машин и других электроприборов могут свидетельствовать о серьезных проблемах с проводкой и напряжением в квартире. Чем раньше будет выявлена причина, тем меньше шанс, что они приведут к серьезным последствиям.

Рейтинг для хозяек

Правильная эксплуатация. У вас есть 2 голоса для выражения мнения.

Читаете ли бирки на одежде?

Общий балл 164

61 –

225

Удобно-ли пользоваться посудомойкой?

Общий балл 154

37 –

191

Стираете обуь в стиралке?

Общий балл 73

42 –

115

Выключаете из розетки стралку?

Общий балл 30

63 –

Есть ли прок от стирки паром

Общий балл 21

13 –

Полезно-ли чистить содой СМА

Общий балл 17

9 –

Отжим на больших оборотах — вреден ли для ткани?

Общий балл 12

17 –

Алгоритм установки защиты от тока:

От распределительного щитка ведут кабель.
Используя обычный индикатор, выясняют, где ноль, а где фаза.
В соответствии с полученными данными выполняют соединение проводников с самим УЗО.
После выведения проводов от корпуса УЗО его соединяют с розеткой.

На что может отреагировать УЗО?

Прежде чем заниматься устранением неполадок, нужно хорошо понимать, почему вообще может сработать УЗО. Это поможет разобраться с особенностями диагностики, правильно определить неисправности, если они есть.

Приборы срабатывает по таким причинам:

Утечка тока. Устройство покупают именно для ее определения, поэтому оно просто обязано срабатывать. Если раньше прибор не выбивало, следует проверить проводку. Изоляция со временем рассыхается, что приводит к утечкам. Если же кабели проложены недавно, то не исключены дефекты в местах их соединений или механические повреждения изоляции при вбивании гвоздей.
Проблемы с кабелями электроприборов. К УЗО может быть подключено несколько приборов. Если поврежден шнур хотя бы одного из них, это может стать причиной срабатывания защитного устройства. Также проблемы возникают, если неисправны внутренние детали приборов: ТЭН или обмотка двигателя.
Прикосновение к оголенному проводу. Назначение прибора – защищать пользователей от поражения электротоком. Если он сработал, когда человек коснулся незаизолированного участка кабеля, все в порядке. УЗО отлично выполняет свои функции.
Неподходящее УЗО. При выборе прибора нет мелочей. Если ошибиться с расчетом технических параметров, устройство будет ложно срабатывать и создавать массу проблем. Поэтому перед покупкой не будет лишним проконсультироваться с опытным электриком, уточнить нужные характеристики или прочесть нашу статью о том, как правильно выбрать УЗО.
Неправильное подключение устройства. Если при установке прибора были допущены ошибки, не исключены случаи ложного срабатывания. Также это бывает, когда неправильно выбирают место размещения УЗО в электроцепи. Поэтому следует строго придерживаться инструкций по подключению.
Поломка устройства. Спусковой механизм может просто сломаться. Тогда прибор будет выбивать от вибрации. Также иногда залипает кнопка «Тест» или происходят другие неприятности. Даже самая надежная техника нуждается в обслуживании и ремонте.

Неполадки возможны из-за неправильно обустроенной системы. Одна из самых частых ошибок электромонтажников – соединение заземления с нулевым проводником. Этого делать категорически нельзя.

Правило известно даже начинающим электрикам, однако его нарушают не только самоучки, но и профессионалы с огромным опытом. Они не придерживаются ПУЭ не из-за лени или желания навредить, а из самых лучших побуждений.

«Злостные нарушители» оправдывают свои действия тем, что так можно надежнее защитить пользователя от поражения электротоком.

В теории – возможно, а на практике замыкание земли и нуля только увеличивает риски, провоцирует срабатывание автоматических устройств защиты, создает лишние проблемы.

Место расположения УЗО напрямую влияет на его функциональность. Если устройство установлено на улице, оно может срабатывать из-за неблагоприятных погодных условий.

Проблемы из-за установки на улице

В сезон дождей сырость сохраняется в течение продолжительного времени. В воздухе содержатся капли влаги. Если прибор находится на улице, они попадают внутрь корпуса и провоцируют утечки тока, из-за которых срабатывает механизм УЗО.

Наружное расположение защитных устройств нежелательно не только из-за осадков. Иногда приборы срабатывают под воздействием молний, из-за которых усиливаются утечки тока. А вот морозы, наоборот, снижают чувствительность УЗО, т.к. при минусовой температуре страдают микросхемы.

Временные трудности во время ремонта

Повышенная влажность может нарушить работу УЗО не только в уличных условиях.

После прокладки скрытой электропроводки строители заделывают штробы мокрым штукатурным или шпаклевочным раствором. Пока он полностью не просохнет, кабели непрерывно находятся во влажной среде. Если в этот период проверить работоспособность защитных устройств, могут возникнуть некоторые трудности.

В изоляции проводки есть микроскопические отверстия. Через них к токоведущим элементам просачиваются мельчайшие частицы воды. Мокрые штукатурные смеси – отличные проводники электричества. Все это может спровоцировать утечки тока, на которые реагирует УЗО.

Почему выбивает УЗО и что делать

Для безопасности жителей дома или квартиры к электроприборам подключается заземление, но для большей надёжности желательно установить УЗО или дифференциальный автомат, а в некоторых ситуациях, предусмотренных Правилами Устройства Электроустановок, использование такого устройства является обязательным.

Этот аппарат отключает электропроводку в аварийных ситуациях, но иногда срабатывание защиты происходит без видимой причины.

Есть много причин для выбивания УЗО, основными из которых являются проблемы с электропроводкой, электрооборудованием и выход из строя самого устройства. Кроме того, отключение аппарата сразу после установки может произойти при его неправильном подключении.

Почему это происходит

Чтобы устранить возникшую проблему, нужно грамотно провести диагностику системы. Проверяется, верно ли произошло подключение схемы прибора. Ошибки при монтаже, к сожалению, встречаются достаточно часто. Они ведут к ложной тревоге системы.

Иногда УЗО может выбить, даже когда все приборы отключены от сети электричества. В таком случае стоит задуматься о том, что человек изначально купил неподходящий прибор. Если установили модель на 32 Ампера, то ее лучше поменять на более мощную, которая будет на 64 Ампера.

Существует множество причин срабатывания УЗО. Это устройство реагирует так как оно настроено (высокий или низкий порог срабатывания), включено в цепь, на токовую нагрузку, пробой изоляции и многое другое. У него срабатывание может быть как ложное так и истинное.

Его задача – отключить цепь от подачи напряжения, когда появились токи утечки при появлении какой-либо неисправности в работе электрооборудования.

Среди всего их многообразия причин, почему сработало УЗО и невозможно его сразу включить, можно выделить следующие:

Неисправно само устройство;
УЗО неправильно подключено или его настройки не подходят для характеристик данной цепи;
Залипание кнопки «Тест»;
Поломка рычажка, отвечающего за включение;
Внутри самого устройства возникли токи утечки;
Как реакция на некоторое оборудование, которое воспринимается как неисправное (импульсные зарядные устройства, фотовспышки);
УЗО неправильно подключено;
Устройство обнаружило утечку тока и сработало;
На корпус электрооборудования поступает ток (отсутствует или повреждено заземление);
Человек попал под воздействие тока, закоротив электроцепь

Что делать, если отключается УЗО

Так как подключение УЗО выполняется строго по определенной схеме, то и алгоритм определения неисправности всегда будет примерно одинаковый. В первую очередь надо определиться с причиной – происходит ложное срабатывание или все же отключение производится в штатном режиме.

Здесь надо учитывать как именно может отключаться УЗО.

Самая явная причина – когда срабатывания происходят сразу же после монтажа УЗО или дополнительной электроцепи (розетки или другой точки). Здесь просто надо перепроверить схему подключения и работоспособность самого устройства. В целом, это ошибки монтажа и подробно на них останавливаться нет смысла.
Следующий по простоте случай – если в доме нет заземления, а человек коснулся корпуса электроприбора и произошло срабатывание. Это прямая указка на неисправность этого прибора – надо пересматривать его электрооснастку – шнур питания и т.п.

Впрочем, если проводка старая, то есть небольшая вероятность возникновения контакта фазного провода с землей, например с арматурой плиты перекрытия или подобным проводником. В первом случае надо менять УЗО, а во втором – всю проводку (или, как минимум, искать место повреждения и устранять неисправность).

Если УЗО не включается после срабатывания, то в первую очередь надо вынуть из розеток штепсели всех электроприборов и попробовать снова поднять рычажок устройства. Включение УЗО в рабочий режим говорит о необходимости проверить все приборы – их можно включать в розетки поочередно и тогда неисправное себя сразу покажет. Если УЗО и дальше не включилось, то с его нижних клемм откидываются провода и снова пробуют поднять рычажок. Включение будет говорить про неисправность проводки, а в противном случае это, скорее всего, неисправность самого УЗО.
Когда устройство защитного отключения просто периодически выбивает в процессе работы, то это самая неприятная в плане диагностики, поломка. В первую очередь здесь надо смотреть, не изменялись ли какие-либо параметры электроцепи. Это может быть появление в доме нового прибора, на мощность которого УЗО не рассчитано или у него импульсный блок питания. Если в цепи ничего не менялось, то надо отслеживать, после чего происходят выбивания – это может быть работа одного из приборов в режиме максимальной нагрузки, повышенная влажность, и т.д. Если нет явной причины, то придется последовательно перепроверять все возможные – от исправности УЗО и правильности подбора уставки до каждого из звеньев защищаемой электроцепи.

Устраняем неполадки

При самопроизвольном срабатывании УЗО, без нагрузки нужно обратить внимание на само устройство. Возможно, оно неисправно, его следует правильно настроить или – вовсе заменить

Оно просто не подходит к данным параметрам сети, не выдерживает оптимальную токовую нагрузку.

При наличии старой электропроводки может фазный провод соприкасаться с нулевым, заземляющим или арматурным каркасом перекрытия. В этом случае нужно найти место неисправности и заизолировать места соприкосновения. Либо, как крайний вариант, обновить проводку, проложить по всем правилам монтажа новый кабель.

Намного хуже – когда происходит периодическое срабатывание УЗО. В данном случае, может быть простая причина – мощность всех устройств превышает определенную величину и эту нагрузку просто не тянет устройство защиты. Нужно определиться, что или когда включать так, чтобы не отключалось, или установить УЗО помощнее, чтобы оно не выбивало.

Наличие такого рода защиты очень важно. И если УЗО выбивает вовремя, то ничего страшного в этом нет

Это намного лучше оплавившейся розетки или выключателя, бьющейся током стиральной машины.

В последнем случае может вообще здорово трухануть, если полезть влажными руками

Найти время, чтобы проверить, почему выбивает УЗО очень важно. Это всё таки защита вас, вашего имущества

На это всегда нужно найти время и устранить все неполадки, чтобы и дальше жить с комфортом.
