Подключение газовой плиты своими руками: как пошагово установить газовую плиту в квартире

Что еще нужно для установки

Таблица 2. Необходимый инструмент и материалы

ФотоОписание

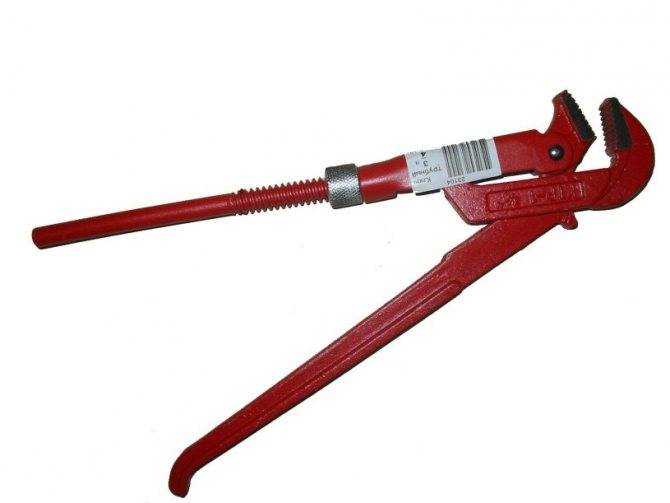

Газовый ключ

Газовый ключ удобен тем, что им можно не только затягивать гайки, но и надежно фиксировать круглые трубы, что очень пригождается во время работы.


Разводной ключ

Один разводной ключ заменит вам целый набор гаечных, хотя они тоже могут понадобиться. Гаечные ключи более тонкие, что позволяет ими удобно фиксировать гайки в труднодоступных местах.


Лента фум

Для уплотнения резьбовых соединений кроме паронитовых прокладок мы будем использовать фум ленту. Купить нужно материал, специально предназначенный для газа – как вы догадались, такая лента будет иметь желтый цвет.


Мыльный раствор

Чтобы проверить герметичность резьбовых соединений, нам понадобится крутой мыльный раствор, а значит, все для его приготовления – мыло (жидкое или хозяйственное) вода и глицерин, хотя без последнего компонента можно и обойтись.


Отвертка

Отвертка может пригодиться, если при соединении мы будем использовать хомуты.

Добавьте сюда, шланги, про которые мы писали ранее, и можно начинать.

Способ подключения плиты к системе

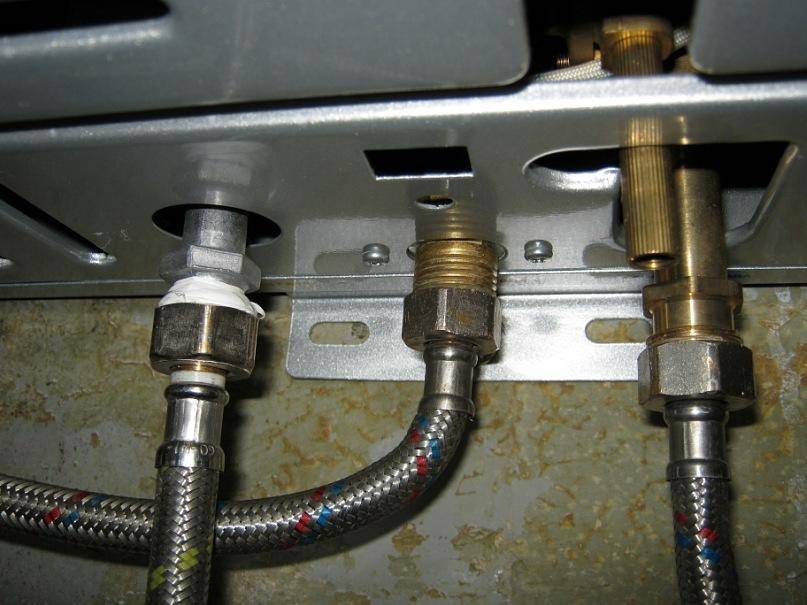

Важно использовать шланги, конструкция которых разработана специально для доставки газа от централизованного стояка к потребителям. Важно, чтобы они были прочными и гибкими. При этом заламывать их нельзя

Проверяют герметичность и наличие сертификата соответствия качества

При этом заламывать их нельзя. Проверяют герметичность и наличие сертификата соответствия качества.

Этот документ указывает, что товар изготовлен с учетом требований действующих ГОСТов и международных стандартов по безопасности. Приобретайте только сертифицированную продукцию у проверенных поставщиков.

Некоторые все же решают выполнить самостоятельный монтаж газовой плиты с подключением к металлической разводке. Однако устройство трубопровода – процедура трудозатратная, и имеет ряд недостатков. Отсутствует возможность отодвинуть печку. Малейший перекос может стать причиной разгерметизации.

Соединения могут быть сварными или резьбовыми, а для этого потребуется специализированное дорогостоящее оборудование и навыки работы с ним. В качестве уплотнителей используется все та же ФУМ-лента либо нить Локтэйл 55.

Типы современных газовых шлангов

Водяные шланги выделяют цветом:

  1. Синий для холодной.
  2. Красный для горячей.

Газовый же имеет желтый цвет или отметки. Пытаться проигнорировать такую классификацию не стоит, да и не получится. Водяные трубки прослужат максимум две недели, и их придется менять. Хорошо, если утечка не приведет к печальным последствиям в виду отравления или взрыва.

Но и здесь есть своя характерная классификация шлангов по гибкости и прочности. Выбирать придется до того, как установить газовую плиту, чтобы потом не делать незапланированный ремонт.

Резиновым модификациям отдают предпочтение ввиду дешевизны. Такой шланг достаточно гибки и прочный. Он эксплуатируется при температурном режиме от -35 до +50 градусов по Цельсию. Поэтому установка плиты на газу на даче, выполняется именно с применением резиновой трубки.

Это удобно, когда к ней подключается баллон, стоящий вне дома в специальном железном коробе, или же если портативный резервуар находится на кухне. Его можно будет перемещать без риска разгерметизации.

Но есть усовершенствованная модель. Это резиновая трубка с бронированной металлической оплеткой, которая является дополнительной защитой от механических воздействий. Металл не позволить шлангу заломаться, перегнуться, и проходимость будет всегда достаточной.

Поэтому утечка в течение положенного срока службы практически исключена, и возможна только в местах соединения, где через специальные переходники система подключается к центральной разводке или баллону с газом. Сильфоновая модификация – новая веха в индустрии. В этом случае предусмотрена возможность растягивания, правда, в допустимых пределах.

Основные требования к шлангам

Есть ряд условий, обязательных для всех случаев. По правилам установки газовой плиты в квартире:

  1. Длина гибких соединителей (трасс) не превышает полутора метров.
  2. Сочленение нескольких отрезков недопустимо. Используется цельная трубка.
  3. Перегибать, скручивать, придавливать шланг категорически запрещено.
  4. Не должно быть надрезом, коррозии, трещин, даже незначительных повреждений.
  5. По истечению максимального срока службы, установленного производителем, требуется замена.

В целях обеспечения безопасности шланг с металлической оплеткой нельзя прислонять к электрическим проводникам, твердым поверхностям, предметам, изготовленным из горящих материалов. Пускай он свободно провисает за плиткой, не соприкасаясь ни с чем.

Подключение с помощью трубы

Несмотря на то, что жесткое крепление к стояку считается устаревшим, его часто выбирают из-за надежности и долговечности. Однако трудоемкость и необходимость применения специализированных навыков и инструмента часто является непреодолимым препятствием для тех, кто решился на монтаж собственными руками.

Еще один повод отказаться от затеи – стационарность конструкции. Плитку нельзя отодвинуть для уборки, перенести на новое место без прокладки новой трассы из цельнокатаных стальных труб.

Необходимое оборудование

Если принято решение производить подключение настольной или встроенной газовой плиты своими силами, то в первую очередь необходимо подготовить все оборудование. Для выполнения работы потребуются:

  • гибкий шланг, соединяющий плиту и центральную газовую трубу. Вместо шланга можно использовать металлические трубы, но в данной ситуации процесс монтажа будет более затруднительным и потребует наличия специальных навыков. Так как соединять трубы между собой в случае подводки газа можно исключительно методом сварки;
  • шаровой кран, позволяющий перекрыть газоснабжение, например, в случае возникновения утечки или иной аварийной ситуации, а также для проведения ремонтных/профилактических работ;

В соответствии с требованиями безопасности кран должен быть изготовлен из латуни и иметь никелевое покрытие.

  • инструменты: разводной ключ, отвертка;
  • прокладки и уплотнительная лента для герметизации резьбовых соединений;
  • диэлектрическая муфта. Оборудование требуется при необходимости подключения плиты к электросети, например, при наличии электрического поджига;
  • мыльный раствор и губка для проверки герметичности системы.

Выбор гибкой подводки

Какой шланг нужен? Первое, на что требуется обратить внимание при подготовке оборудования, необходимого для выполнения работы – это выбор гибкой подводки для газа. Гибкое подключение плиты или духового шкафа может быть выполнено при помощи:

Гибкое подключение плиты или духового шкафа может быть выполнено при помощи:

резинового армированного шланга. Подводка изготавливается из вулканизированной резины. Дополнительную прочность изделию придает армирование текстильной нитью. Шланг отличается прочностью и минимальной стоимостью. Оборудование может работать в диапазоне температур от -35°С до +50°С. Средний срок службы составляет 5 – 7 лет;

Шланг для газа резиновый с нитяной оплеткой

резинового шланга с металлической оплеткой, придающей изделию дополнительную прочность и долговечность. Оборудование может исправно работать на протяжении 8 – 10 лет;

Резиновая подводка с прочной металлической оплеткой

сильфонный шланг, изготовленный из металла. Изделие отличается высокой стоимостью и большим запасом прочности, а также длительным периодом использования (свыше 10 лет).

Металлическая подводка для газа

Для увеличения прочности и срока использования сильфонная подводка может быть защищена пластиковой оплеткой.

Металлический шланг для газа с дополнительной защитной оплеткой

При выборе подводки также следует учитывать:

  • длину шланга. В соответствии с правилами безопасности шланг не должен быть натянут. Максимальная длина газового шланга составляет 1,5 м;
  • вид и размер резьбы. Если резьба на гибкой подводке не совпадает по размерам или виду резьбе на газовой трубе или газовой плите, то потребуется установка дополнительного оборудования – переходников, что может снизить уровень герметичности системы газоснабжения.

Выбор уплотнителя

Правила подключения новой плиты предусматривают необходимость герметизации резьбовых соединений. Для герметизации соединений в системе газоснабжения рекомендуется использовать:

ФУМ-ленту. Уплотнительный материал уложен в тонкую пленку, что облегчает способ применения. Средний срок службы – 10 – 12 лет;

Герметизирующая лента для резьбовых соединений

Нить Локтайт 55 – уплотнительный материал, созданный из высокопрочных нитей. В большинстве случае поставляется в специальных пластиковых контейнерах. Срок использования материала – не более 10 лет.

Уплотнительная нить для газовой системы

Почему многие хотят подключить плиту своими руками?

Следует остановиться на этом вопросе отдельно. Сейчас провести подключение печки могут не только государственные, но и частные бригады. Но цены на их услуги порой оставляют желать лучшего. Именно поэтому многие полагаются исключительно на собственные силы. Ведь поначалу может казаться, что нет ничего сложного в вопросах подключения печки в квартире. Но не тут-то было, ведь вам придётся иметь дело со всей системой газоснабжения. Поэтому рекомендуем лишний раз подумать, прежде чем браться за выполнение такой работы.

Если хотите сэкономить — обращайтесь к представителю местных газовщиков. Конечно, подстроиться под их график будет не каждому удобно, зато сбережёте лишнюю копеечку в семейном бюджете.

Подготовка инструментов и деталей

Для корректного подключения газовой плиты используют следующие инструменты и детали:

  • гибкий шланг необходимой длины – универсальный – около 1,5 м, либо индивидуальный резиновый – от 1 м и более;
  • шаровой кран из латуни с никелевым покрытием, предназначенный для работы в системах, осуществляющих снабжение абонентов природным и сжиженным углеводородным газом низкого и среднего давления;
  • ключи – газовый и разводной ключи;
  • прокладка – обычно продается в комплекте с плитой;
  • отвертки разного типа;
  • уплотнительная лента или нить – например, ФУМ-лента либо нитка Локтайл 55;
  • мыльный раствор средней концентрации и кисточка, чтобы проверить правильность и точность соединения на предмет утечки.

Как только все необходимые составляющие оказываются под рукой, приступают непосредственно к работе.

Подключение газовой плиты – правила безопасности

Природный газ, используемый для приготовления пищи в коммунальных домах, обладает высокой взрывоопасностью, поэтому соблюдение правил безопасности при работе с газом является основным условием при проведении работ с газопотребляющим оборудованием. Подсоединение плиты к системе газоснабжения проводят с учетом следующих требований:

  1. Для подводки газа в бытовом хозяйстве применяют специальные гибкие шланги из различных материалов, имеющие бирку производителя с указанием даты изготовления.

Рис. 2 Газовые плиты с подводкой к газовой трубе

  1. Правила подключения газовой плиты в квартире регламентируют длину шланга, которая не должна превышать 4 метров, если необходимо отнести плиту на большее расстояние от газоподающего трубопровода, перекрывают подачу газа и приваривают к магистрали отрезок металлической трубы нужной длины.
  2. Гибкий подводной шланг монтируют в легкодоступном месте, стараясь не перекрывать его неразборными строительными конструкциями, требования к подключению не допускают использование двух отрезков с любым видом соединений.
  3. Если находящийся в зоне видимости шланг имеет не слишком эстетичный внешний вид, его оклеивают самоклеящейся пленкой или бумагой, запрещается использование любой краски, способной повредить полимерную поверхность подводки.
  4. Некоторые современные плиты с газовой варочной поверхностью имеют встроенные электрические духовые шкафы с мощными нагревателями. В этом случае для подводки электроэнергии организуется отдельная сеть со своим устройством защитного отключения УЗО. При ее размещении следует соблюдать правила эксплуатации электроустановок ПЭУ, регламентирующие следующие параметры:
  • Расстояние от электророзетки до газоподающей трубы должно быть не менее 500 мм.
  • Просвет между питающим кабелем плиты и газопроводной трубой не должен быть менее 100 мм.

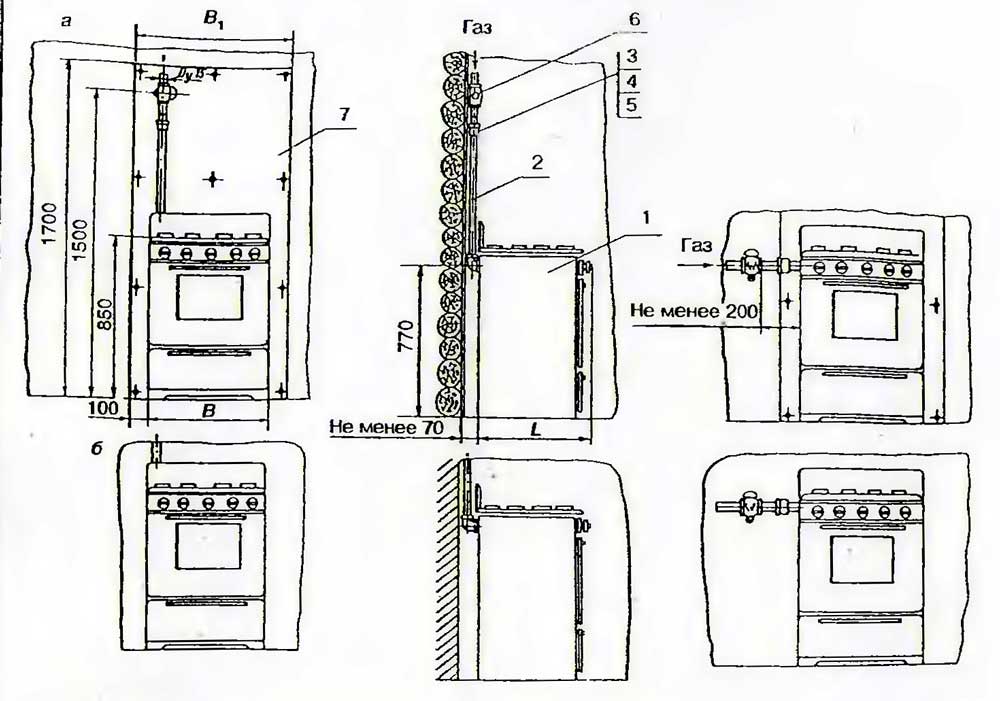

Рис. 3 Схема подключения плиты

Правила подключения плиты в квартире

При использовании плиты в квартире ее подключение лучше доверить специалистам газоснабжающих служб и организаций, с которыми предварительно следует заключить договор на поставку природного топлива с открытием лицевого счета для оплаты услуг. Договор обычно необходим при приобретении в собственность новой квартиры, перечень документов, которые в общем итоге нужны для подключения газовой плиты с соблюдением всех норм, выглядит следующим образом:

  1. Свидетельство о праве собственности на квартиру и справка, подтверждающая государственную регистрацию жилья.
  2. Техпаспорт на квартиру.
  3. Старый договор на техническое обслуживание плиты и книжка абонента при ее наличии.
  4. Паспорт на устанавливаемую плиту и газовый счетчик.

Собранные домовладельцем документы подаются в службу газа, после чего ее специалисты выдают бланки для заполнения договора на газоснабжение. После заполнения бумаг и инструктажа по эксплуатации газовых установок, договор подписывается обеими сторонами с выдачей разрешения на подключение оборудования.

Рис. 4 Патрубки газовых плит и панелей

Правила подключения плиты в частном доме

Если в городской квартире в обязанности специалистов газоснабжающей службы, с которой собственником заключен договор в добровольно-принудительном порядке, входит обязательная проверка газового оборудования не менее одного раза в полгода для безопасности всего дома, то в частном секторе дело обстоит иначе.

Здесь домовладелец самостоятельно принимает решение о газоснабжении, он может подключиться к центральной газопроводной магистрали и заключить договор с соответствующими службами по аналогии с квартирами, или использовать автономное газоснабжение баллонами и газгольдерами.

При последних вариантах с наибольшей вероятностью придется подключать газовую плиту самостоятельно или с привлечением наемных специалистов без каких-либо гарантий. Поэтому к делу следует подходить с полной ответственностью и внимательно изучить технологии, чтобы правильно выбрать комплектующие и провести качественный монтаж.

Рис. 5 Устройство рукавов для газа

Подбор оборудования

Перекур оканчивается снятием старого оборудования. Потрудитесь закупить нужные комплектующие. В многоэтажном здании система подвода газа сформирована тремя частями:

  1. Стояк. Вертикальная труба, идущая снизу вверх, пробивающая пол, потолок.
  2. Опуск — ответвление стояка, направленное вбок, вниз.
  3. Кран, напоминает шаровый. В былые времена для перекрывания газа устанавливали лепестковые. Повернешь на 90 градусов, открыт.

Ниже крана идет либо труба, либо гибкая подводка, определено конкретным типом монтажа

Ниже опуска сосредоточим внимание

Мастера рекомендуют параллельно смене газовой плиты поставить новый кран. Лучше шаровой модификации. Патрубок, снабженный длинной ручкой, наподобие используемых барменами, разливающими напитки.

Касаемо подводки принято использовать два типа, оба гибкие:

  1. Из прорезиненной ткани черного цвета.
  2. Желтые сильфонные металлорукава.

Заметим, в былые времена газовые шланги черные были, теперь иные расцветки не выпускаются. Что касается самодеятельности с водопроводными метализированными подводками, избегайте оборудовать кухни.

Новички спрашивают, зачем меж сильфонным металлорукавом и основной трубой диэлектрическая прокладка. Стояк явится электрической землей. Прикосновение фазы к подводке образует хороший горящий газовый факел. Нужен ли на кухне огонь памяти, решайте сами.

Часть умельцев заявляет: если газовая плита не имеет электророзжига, изолировать ничего не надо. Знатоки уверяют: получить красивый горящий факел можно посредством другого оборудования. Микроволновки, холодильника, стиральной, посудомоечной машин. Пожелание и наставление одновременно. Внимательно смотрите, чтобы мастер диэлектрическую прокладку поставил.

Выбор геометрических форм, размеров проводится по месту. Патрубок газовой плиты идет диаметром 1/2 или 3/8 дюйма (точнее трубы, сам патрубок иных геометрических размеров). Различие невелико, накрутить одно на другое бессилен сантехник. Счетчик. Опломбировать придется! Если уж руки чешутся делать самостоятельно, предусмотрите, чтобы в будущем газовый счетчик максимально комфортно вписался, не пришлось докупать детали, дополняя приобретенное.

Первым делом, купив счетчик, изучите приложенную схему монтажа, требования:

  • не менее 1,6 метра от пола при установке над плитой;
  • не менее 40 см от конфорок по высоте при установке сбоку выше конфорок;
  • не менее 5 см от плиты в обе стороны.

Размеры приведены неспроста. Исходная разводка противоречит цифрам. Обдумайте предпочтительную схему подключения газовой плиты, чтобы поменять, кран, подводку, в будущем счетчик поставить. Решив нехитрую задачу, обзаведясь клочком бумаги, вымерив метром, посещаете магазин. Забирайте чеки.

Установка газовой плиты своими руками: пошаговый инструктаж

Газовая плита – это востребованный бытовой прибор, который состоит из 2 главных частей: варочной верхней панели и духового нижнего шкафа. Ее преимуществами является: высокая скорость разогрева и большое разнообразие функций. Некоторые плиты дополнительно оборудованы полезными опциями: электроподжиг, подсветка, газ-контроль, таймер, гриль и много других. Автоматический розжиг – это очень полезная и удобная функция, которая позволяет не пользоваться спичками и зажигалками. Механический розжиг работает с помощью единственной кнопочки.

Если вы решили самостоятельно установить газовую плиту, тогда сперва лучше ознакомиться с пошаговым инструктажем

Самостоятельно устанавливать печку нужно так, чтобы она не прислонялась близко к стене, а имела небольшое расстояние-зазор, которое соответствует определенному размеру. Это расстояние обязательно указывают в конструкции, которая прилагается к самой печке.

Пошаговая установка на нужном месте:

  • Достаем плиту с коробки;
  • Находим регулировочные ножки, они должны быть в комплекте;
  • Прикрепляем ножки к плите;
  • Устанавливаем прибор на выбранное вами место;
  • С помощью ножек выравниваем плиту;
  • Проверяем уровнем.

Газовая печка должна стоять ровно и надежно на всех четырех ножках. На тот случай, если специальные ножки не входят в комплект, можно просто подобрать любые прокладки или же подходящие кусочки древесины. Если же печка будет электрической нужно обязательно делать заземление.

Правила безопасности и советы

Запомните: ответы на большинство вопросов, связанных с правилами и техникой безопасности при подключении газового оборудования находятся в руководствах по их эксплуатации. Такие брошюры прилагаются заводом изготовителем в обязательном порядке, и к газовым плитам это правило имеет особенное отношение.

Перечислим основные нормы и правила при подключении бытовых газовых приборов:

  • гибкий подвод подключения к системе подачи газа, размещается на виду в легко доступном месте;
  • вплоть до начала использования плиты подача газа перекрывается поворотом до упора запорного крана на трубе подающего спуска;
  • в процессе установки и подключения плиты применяют только качественные инструменты, сопутствующие материалы и комплектующие;
  • если по какой-либо причине на подводящей трубе не был установлен запорный кран, перекрывается ближайший вентиль магистрального стояка. Еще до начала подключения на спуске трубы устанавливается запорный кран, необходимый для дальнейшей безопасной эксплуатации;
  • в качестве временной меры для закрытия подающей трубы используют винную пробку или плотную ткань, обильно смоченную водой;
  • для обязательного проветривания в помещении открывают форточки, приоткрывают окна и двери.

Что ещё следует знать собственнику

Есть несколько важных правил по установке и подключению газовой плиты, с которыми должен ознакомиться каждый без исключения домовладелец:

  • соблюдайте регламентированное расстояние между плитой и стенкой. Оно указано в сопроводительной документации. Преимущественно оптимальная дистанция – 7 сантиметров;
  • в процессе соединения шлангов, труб, плиты нельзя прилагать чрезмерных усилий. Перекручивание станет причиной появления изломов;
  • шланг выглядит не лучшим образом, поэтому портит интерьер кухни. Красить его запрещено, оптимальный выход из ситуации – декор самоклеящейся плёнкой;
  • категорически запрещено прятать газопровод и шланги во всевозможные конструкции из гипсокартона и других материалов. Лёгкий доступ – обязательное требование. Возникли какие-либо проблемы, обязательно обратитесь в службу вызова газовщика.

Как происходит установка?

Знать, как правильно установить устройство, следует хотя бы для того, чтобы проконтролировать работу газовиков и не нарваться на нерадивых сотрудников.

Весь процесс можно условно разделить на несколько этапов, о которых и пойдет речь.

Демонтаж старой плиты

В первую очередь следует перекрыть подачу газа на опуске. Далее нужно попробовать включить одну из конфорок, если газ не поступает, то можно отсоединять шланг от трубы и от плиты.

После следует отключить отслуживший прибор от розетки (если есть соединение) и вынести из помещения.

Замена крана

Здесь потребуется быстрота и точность, так как в квартиру будет поступать газ. Если же замена будет произведена не сиюминутно, то отверстие необходимо закрыть влажной тряпкой или пробкой от винной бутылки. А если установку крана требуется отложить на довольно продолжительное время, то специалист поставит заглушку.

В некоторых случаях вентиль требуется обрезать болгаркой. Такое может произойти, если соединение покрыто несколькими слоями краски и раскрутить его невозможно.

После удаления старого крана резьба хорошенько зачищается от герметика, наматывается уплотнитель и накручивается вентиль.

Установка

Вы можете предварительно достать из прибора все противни и решетки, а также убрать упаковку. Оставьте только пленку сверху, она защитит от грязи, возникшей при монтировании.

Затем к плите необходимо прикрутить ножки и поставить ее на место, чтобы выровнять. Она должна стоять строго по уровню, не качаться и не крениться. Этого можно добиться, попеременно подкручивая ножки и контролируя выравнивание строительным уровнем.

В некоторых моделях ножки не регулируются. Тогда придется подкладывать картон или тонкие деревянные планки.

Подключение

Остается только соединить газовый шланг с краном и самим прибором. Для этого на штуцер шланга наматывается достаточное количество герметика и он вкручивается в резьбу крана. После шланг привинчивается к плите. Между ними обязательно кладется прокладка.

При этом обратите внимание, что диаметр шланга и трубы может не совпадать. Тогда потребуется переходник, который обычно входит в комплект аппарата

На этом же этапе прикрепляется диэлектрическая муфта.

Проверка

Вот, собственно, и все. Теперь нужно только проверить стыки на предмет утечки.

Мастер обрабатывает все стыковочные узлы мыльной пеной, контролируя, не надуваются ли пузыри. Если где-то обнаруживается утечка, то эта деталь отсоединяется, еще раз обрабатывается герметиком и устанавливается на место.

После нужно обязательно произвести проверку исправности каждой конфорки и духовки. Если все хорошо, то прибором можно пользоваться без опасений.

Льготы на замену плиты

Газовая плита не является общедомовым имуществом многоквартирного дома и поэтому, опять же, по ПП № 410, ее замена производится за счет собственника помещения.

Однако есть и исключения. О том, как заменить газовую плиту на новую по положенным льготам бесплатно, вам расскажут в МФЦ или УК.

Это возможно, если плита, подлежащая по состоянию или сроку годности числится на государственном балансе:

  1. Вы, собственник квартиры, герой РФ или СССР, герой соцтруда, обладатель ордена Славы, участник ВОВ или у вас есть особые субсидии от ЖКХ.
  2. Прибор требует замены при достижении очередности на квартиру.
  3. Жильцы живут в неприватизированной квартире и в договоре есть пункт о бесплатной замене газоиспользующего оборудования при необходимости.

Также право на такие привилегии имеют многодетные и малообеспеченные семьи, но не во всех регионах. Есть ли у вас таковые, следует уточнять в местных муниципальных органах или изучив постановления отдельных регионов.

Для бесплатной замены необходим так называемый «акт дефектности», то есть заключение специализированных служб проверяющих газоиспользующее оборудование и вынесших заключение о неисправности старого прибора. Основания для его составления — ежегодная проверка или внеочередная по вызову специалистов.

Нарушения в работе газовой плиты могут быть выявлены специалистами ГРО либо частной фирмы. Однако перед тем, как пригласить их на осмотр оборудования, выясните, есть ли у них все необходимые лицензии на такие виды работ

Акт составляется в 2-3 экземплярах. Один вы должны передать в ДЭЗ или ЖСК, один потребителю, а еще один оставляют себе специалисты ГРО.

Кроме того, очень важно подготовить все документы — удостоверение личности, правоустанавливающий документ на льготы, акт о дефектности старой плиты, ее техпаспорт и проектные документы на квартиру
