Какие нужны лампы для трекового освещения
Источники света – самый важный элемент трековой системы. Они могут светить направленно узким лучом или рассеянно. В первом случае пригодятся направленные споты или прожекторы. Они имеют маленькие углы рассеивания, подойдут для подсветки предметов интерьера, декоративных зон и т.п.
Для равномерного освещения комнаты стоит выбирать светильники с большим углом рассеивания света. Они так и называются: трековые светильники рассеянного света.
По конструкции ламп выделяются 5 типов:
- светодиодные (led);
- галогенные и лампы накаливания;
- люминесцентные;
- металлогалогенные.
Светодиодные лампы обладают такими преимуществами, как компактность, минимальное энергопотребление, долгий срок службы, хорошее качество света. Из недостатков можно отметить высокую цену, ухудшение яркости к концу срока службы в связи с естественной деградацией светодиодов.
Обратите внимание, что светодиодные светильники могут быть неразборными. В таком случае заменять придется прибор целиком
Лучше выбирать разборное устройство, где источник света можно заменить.
Галогенные светильники и лампы накаливания дешевы, светят ровным светом высокого качества. Однако они мало служат (до 4000 часов) и потребляют много электроэнергии. Используются чаще всего в торгово-развлекательных центрах, магазинах для подсветки рекламы. Светят желтым цветом.
Люминесцентные лампы обладают хорошим соотношением цена-качество, потребляют мало электроэнергии. Возможны варианты цветовой температуры: от теплой до холодной. Однако, качество света оставляет желать лучшего, возникают сложности с утилизацией отработанных источников света из-за наличия в составе паров ртути. Применяются в основном в офисах, магазинах и т.п.
Металлогалогенные светильники используются в основном для освещения больших площадей. Они светят хорошим, очень ярким, ровным светом, но им требуется время на разогрев. К тому же нельзя их повторно запускать сразу после выключения – требуется время на остывание. К концу срока службы свет становится зеленоватым. Для их подключения требуется специальная пусковая аппаратура. А из-за наличия в составе паров ртути возникают сложности с утилизацией.
Если планируется система с диммированием, то обращайте на это особое внимание при покупке. Далеко не у всех led и люминесцентных источников света есть возможность плавной регулировки яркости
Стоят диммируемые лампы дороже других.
Обзор системы
Трековый светильник является световым прибором, фиксируемым на шинопроводе, контакты которого идут к токопроводящим шинам трека. Среди его главных достоинств можно отметить:
- сравнительно простую и быструю установку с подключением;
- возможность произвести оперативную замену или установить светильник в другом месте;
- возможность подсоединения к независимым электрическим группам.
К недостаткам подобных осветительных приборов можно отнести их достаточно высокую стоимость.
Трековую систему освещения считают отличным вариантом, позволяющим не только сделать интерьер стильным, но и свести к минимуму «копание» в проводах. Ее конструкция обладает минималистичным дизайном, радующим при этом различными цветовыми оттенками.
Трековый светильник может крепиться несколькими способами. Наиболее распространенной считается установка на стену или монтаж на потолочную поверхность (например, на подвесной потолок).
Благодаря тросам или цепям трек-систему можно вывести и на натяжной потолок (как показано на фото ниже). В качестве альтернативы установить такую подсветку можно и под потолок для его освещения изнутри.
Приятным нюансом является и то, что установить трековый светильник можно уже и по завершении отделочного этапа ремонтных работ. Для этого вовсе не требуются услуги специалистов – подключить систему можно и своими руками.
Особенности монтажа
Установка и подключение трековых систем освещения является достаточно простым процессом, который можно осуществить своими руками.
Светильник имеет легкий монтаж благодаря шинопроводу. При этом необходимо заранее определиться с используемым для этого креплением. Ведь для того, чтобы установить трековый прожектор, например, на подвесной потолок потребуется наличие определенных скоб, а подключение светильников на натяжной потолок – специальных цепей или тросов.
Установка данной осветительной системы может быть разделена на такие этапы:
Монтаж самого шинопровода. Здесь есть несколько нюансов. При сборке подвесной системы шинопровод придется смонтировать на полу. Установка накладной либо встроенной трековой системы возможна сразу на потолке. Для нарезки шинопровода, который может быть от 1-го до 4-х метров длиной, можно использовать обычную ножовку. Установка осветительной «базы» может потребовать использование внутренних стыков или поворотных углов (в зависимости от линейности конструкции). Элементы соединяются между собой простым защелкиванием, как показано на схеме ниже.
Если установка шинопровода предполагает использование тросов, то следует позаботиться о специальных скобах, которые служат коннекторами шинопровода с тросами. Троса могут быть длиной от 1-го до 5-ти метров, обрезать их и отрегулировать не составит труда. Подключение накладного трека требует ввинчивания шинопровода к потолку посредством саморезов в заранее сделанные с периодичностью в 20 см разъемы.
Подключение прожекторов. Подключить трековый светильник к уже собранному шинопроводу достаточно легко. Этот процесс заключается в защелкивании самих прожекторов в шинопровод с их последующим закреплением у основания около рейки шинопровода посредством поворотных элементов. Светильник (на адаптере) оснащен переключателем (колесиком или поворотным элементом), воспользоваться которым необходимо, если светильник не загорается при включении системы. Благодаря этому механизму идет подключение прожектора к одной определенной фазе питания (только в 3-х фазных шинопроводах).
Также узнать о том, как подключить осветительный прибор на треке, вы можете в этих видео:
Если планируется установка управляемого шинопровода, предполагающего использование светодиодных трековых ламп с управлением, то монтаж такой системы будет аналогичен обычным 3-фазным и 1-фазным шинопроводам. Однако подключение управляемого трекового освещения требует вывода контроллера. Его рекомендуют подключить к системе сенсорного регулирования уровня освещенности и цветовой температуры света.
Трековый прожектор может стать дополнением и в уже готовых системах. В данном случае требуется лишь объединение шинопроводов 2-х светильников путем их последовательного соединения с последующим подключением к электросети. Схема подключения такой системы предполагает правильное распределение уровня нагрузки между светильниками.
Вот и все, что хотелось рассказать вам об установке и подключении трековых светильников своими руками. Как вы видите, выполнить монтаж не сложно!
Будет интересно прочитать:
- Как сделать освещение в доме
- Как меньше платить за свет
- Монтаж точечных светильников своими руками
Что такое трековый светильник
Шинные светильники – это по-настоящему уникальные конструкции. Они имеют в своем составе несколько компонентов:
- шинопроводы,
- подвесы,
- трансформатор,
- светильники,
- вводы,
- соединители, оснащенные заглушками
Главный элемент системы – шинопровод, представленный профилем для монтажных работ. Именно он и служит в качестве основы для установки источников света. Производство шинопровода для светильников осуществляется с использованием стального, пластикового или алюминиевого материала. А во внутренней части присутствуют шины, которые и определяют разновидность изделия. В светильниках такого плана имеются специальные контакты, обеспечивающие хорошее соединение с шинопроводом в процессе монтажных мероприятий. Существует несколько типов шин для трековых светильников, которые будут рассмотрены далее.
Световые линии квадратом
При сборке из стандартных профилей от Флекси светящихся квадратов и прямоугольников, этот самый квадрат предварительно собирается на полу.
По снятым размерам распиливаете на торцовке под 45 градусов четыре отрезка.
Далее стыкуете их между собой. В качестве направляющих можно воспользоваться загнутыми под 90 градусов гвоздиками.
Затем жестко фиксируете конструкцию по углам саморезами.
Проверяете
диагонали.
Далее этот световой квадрат поднимается наверх и там закрепляется на уголки.
Общий принцип сборки несущей рамы примерно такой. Но все же давайте рассмотрим во всех подробностях более простейший вариант в виде одной прямой линии от стенки до стенки.
Устройство и особенности
Трековые светильники — это система, состоящая из двух частей:
светильник
направляющий профиль или трек
Внутри трека спрятаны медные шинки, по которым и подается напряжение до светильника.
Этот профиль называют шинопроводом.
Сам светильник имеет два поворотных рычажка. Один – для фиксации или отстегивания устройства от шинопровода.
Другой – для включения или отключения контактов-ползунков. Повернув этот рычажок, светильник можно прямо под напряжением перемещать вдоль трека.
А еще есть магнитные трековые системы. Там вообще все выполнено на магнитном принципе.
Отлепил светильник, приложив небольшое усилие, снял и примагнитил его в другом месте. Это как подключить зарядку от Macbook.
Попробуйте также легко заменить точечный светильник в натяжном потолке
Установка светильников на трек и их подключение к сети
По завершении монтажа шинопровода и подключения к электрической сети устанавливаем трек-светильники при помощи специализированных адаптеров с фиксирующими зажимами.
- закрытые треки 220 В – вначале выставляем кольцо зажима на лед-светильнике в положение OFF. Затем помещаем светильник в трек и поворачиваем рукоять на 90 градусов (ON) для фиксации и выхода контактных пластин;
- магнитные низковольтные треки – вставляем лед-светильник до фиксирования магнитом. Поворачиваем ручку фиксатора для выдвижения пластин, контактирующих с токопроводящими шинами.
Далее перемещаем led-светильники вдоль трековой рейки на проектные места, регулируем угол наклона чтобы направить световой поток на необходимый участок.
Трековая система – это гибкое решение, позволяющее изменять конфигурацию расположения трек-светильников в процессе повседневной эксплуатации. Достаточно пары минут, чтобы переместить несколько осветительных приборов на новые места и подсветить необходимые локации.
Если у Вас остались вопросы, свяжитесь с менеджером «Ледрус» для получения оперативной консультации. Наши специалисты помогут Вам выбрать комплектацию трек-системы и светодиодные трек-светильники с нужными параметрами.
Установка светильника в трек
После того как шинопровод установлен и к нему подведено электричество необходимо установить трековые светильники. Для этого они снабжены специальными зажимами, которые дают возможность крепления светильников к уже подвешенному шинопроводу.
Сначала необходимо перевести зажим в положение OFF (параллельно шине).
Выбирав расположение, необходимо вставить основание светильника в шинопровод и повернуть зажим на 90˚.
После установки необходимого количества светильников и регулировки угла их наклона, трековая осветительная система будет готова к работе.
Установка одиночного светильника производится при помощи специальной накладки, которая состоит из миниатюрного шинопровода и блока контактов.
Накладка для трекового светильника
Если у вас нет желания монтировать длинную шину на весь потолок, и вы просто хотите установить одиночный трековый светильник в конкретном месте, можете воспользоваться специальными накладками.
Они имеют небольшие компактные размеры с миниатюрным шинопроводом и контактами для подключения.
Для вывода проводов предусматривается несколько отверстий. Чтобы завести провод достаточно выдавить из своих мест заглушки.
Далее, устанавливаете трековый светильник на накладку, путем совмещения продольного выступа с пазом.
А затем поворачиваете фиксатор до упора.
Подаете напряжение и наслаждаетесь акцентированным освещением от своего минипрожектора.
2.2. Монтаж трека в потолки «армстронг»
Размещение на потолочной поверхности типа “армстронг” осуществляется так:
1. В месте размещения трека с потолка снимают плитки. Сама по себе шина не имеет большого веса, но вся конструкция, с установленными светильниками, достаточно тяжелая. Поэтому шинопровод всегда крепится к основному потолку.
2. На потолке делают разметки для тросов, просверливают отверстия и вставляют в них дюбеля.
3. Берут отвес и обозначают места прохождения тросиков через плитку, делают в плитке сквозные отверстия (диаметром 2-3 мм).
4. Отмеряют необходимую часть троса и отрезают лишнее – образец готов! Ориентируясь на его длину, подготавливают другие тросы.
5. Через плитку пропускают трос и фиксируют его в шине.
Подвес через пластину пропускают так, чтоб пластина надежно повисла на шарике. Нужно заранее удостовериться, что шарик крепкий, не оторвется, надежно фиксируется на месте и не проходит через отверстие.
6. Второй конец троса привязывают к саморезу. Крепежную пластину вставляют в пазы шины и фиксируют винтом. Далее повторяют пункт 6 предыдущего раздела (подключают шинопровод к проводам).
Два подвеса используют для установки рельс длиной 0,5 – 3 метра. Если длина рельс более 3 метров, лучше воспользоваться третьим тросом для предотвращения провисания конструкции по центру.
Смотри также:
Современное электрическое освещение меняется быстрее, чем материалы, из которых строят дома. Можно построить дом «на века»,
Вся лофт-культура основана на том, чтобы почувствовать себя, научиться прислушиваться к своим собственным, а не навязанным
При обустройстве помещения нестандартной высоты опытный дизайнер готов предложить множество идей, как визуально поднять низкий потолок
Ламинированные напольные покрытия хорошо известны в России с 90-х годов. Заводы по производству ламината на территории
Сегодня, как никогда, актуален выбор качественного, надёжного, красивого, современного, доступного по бюджету напольного покрытия. Выбираемые покрытия
Одним из основных вопросов, которые задают люди при выборе мебели, это из каких материалов она сделана.
Как и чем устранить щель или зазор между стеной и ванной? Есть несколько средств и способов
В апреле 2017 года прошла 29 выставка Euroluce в Милане, на которой чётко прослеживалась основная тенденция
Загородная жизнь в стиле dolce farniente Большой загородный дом с бассейном, садом и просторной террасой с
Родом из детства Вещи «родом из детства» вызывают чувство счастья и легкости. Недаром в США, например,
Отдельная ванная для ребенка встречается в наших домах нечасто, однако если жилая площадь позволяет, то почему
За последние несколько десятилетий произошел мощный технологический скачок, и системы домашней автоматизации или другими словами системы
Тепло… Еще теплее! Времена, когда смелые дизайнерские идеи, требовали «жертв», постепенно уходят в прошлое. Сегодня не
Интерьерная вывеска является неотъемлемой деталью, позволяющей поставить завершающий штрих в оформлении магазина или офисного помещения. В
Традиционно, в средней полосе России в качестве источника строительного материала для деревянного домостроения используются хвойные, реже
Бесчисленное количество мебельных магазинов предлагают огромный выбор мебели различного стиля и дизайна, абсолютно для разных потребностей.
В современном мире каждый человек стремится проявить свою индивидуальность. В век современных технологий способов для этого
«Поверьте в сказку из металла В карете золушкиной с бала Умчитесь волею творца! Влюбитесь в чудо
Люди творческие, молодые семейные пары и студенты заказывают услугу по дизайну квартиры студии. Актуально это и
Современные отделочные материалы порой пугают своим разнообразием! В, казалось бы, одинаковых на первый взгляд материалах, существует
Особенности системы трекового светильника и его конструкция
Понять что такое трековый светильник можно, если разобраться в его конструкции. Главной особенностью является именно возможность перемещать вдоль основания – трека. Трек обычно расшифровывается, как трасса или какой-то путь. Поэтому трековая система освещения состоит из:
- Светильника с токосъемниками (скользящие контакты).
- Трека – несущая часть с расположенными внутри токоведущими шинами.
- Источника питания. Часто используются лампы низкого напряжения, об этом вы узнаете ниже.
- Крепежных частей. Роль крепежа могут играть штанги, трубки, кронштейны, а в некоторых случаях тросы. Это зависит от типа крепления.
Коннектор для трекового светильника
Также от конструкции зависит и так называемое количество фаз. В данном случае количество фаз не стоит понимать в классическом смысле из контекста о фазах электрической сети. Речь идет о количестве независимых групп светильников, размещенных на одном шинопроводе. В зависимости от их количества можно организовать частичное включение света.
Шинопровод на три фазы
Сами светильники также бывают разных конструкций. Например, от формы плафона и отражателя зависит рассеянным или направленным будет световой поток. Кроме этого, большинство моделей с направленным потоком оснащены шарниром, и могут поворачиваться в одной или двух плоскостях. Такие приборы вы сможете направить в нужную зону, подсветив ее.
Светильник с поворотным механизмом
Источник света и подключение электропитания
В трековых светильниках могут использоваться лампы различного типа:
- Лампы накаливания.
- Галогенные лампы.
- Люминесцентные.
- Светодиодные.
Трековый светильник с мощным светодиодом
В зависимости от применяемых ламп нужно подобрать правильный блок питания. Для галогеновых ламп на 12 вольт используют электронные трансформаторы, а для светодиодных лампочек низкого напряжения – блоки питания постоянного тока (DC 12V).
Есть и модели светильников, которые работают при подключении к сети 220 В. Стоит отметить, что если сравнивать количество подключенных низковольтных и сетевых (220 В) светильников, то при одинаковом сечении шинопровода вы сможете установить больше высоковольтных источников света. Это связано с тем, что ток будет протекать меньший (в 20 раз) при одинаковой потребляемой мощности.
Установка и подключение
По способу установки бывают трековые системы для потолочного и настенного монтажа. Они могут монтироваться непосредственно к поверхности стены или потолка, а также подвешиваться на конструкции, находясь на расстоянии от потолка.
Максимальное количество светильников ограничено площадью поперечного сечения шин. Таким образом, вы можете установить необходимое число источников света, для подсветки нужных зон в помещении. Они заводятся на шинопровод с торца, после чего на него надевается декоративная заглушка, которая, к тому же несет дополнительную защиту для шин и уберегает от случайного извлечения светильника.
Общая конструкция шинопровода

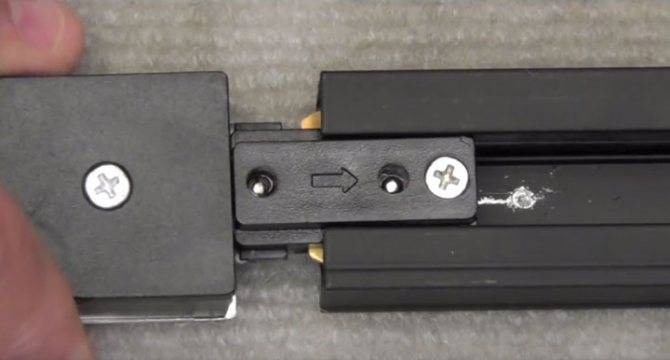

Для увеличения длины трека используют специальные соединители с защелками, подобные муфтам для трубопровода. Возможен монтаж трека с поворотами и с ответвлениями. Для этого с помощью таких же соединителей монтируют поворотные и изогнутые части шинопровода.
Соединители шинопровода трековой системы освещения
Дальше к шинопроводу подключают источник питания и питающий кабель. Хоть и в большинстве своем корпуса светильников и треков выполнены из диэлектрических материалов, но все равно все токопроводящие части следует подключить к заземлению, если есть такая возможность, потому что в процессе эксплуатации пользователи будут браться руками за части осветительных приборов для их настройки и перемещения.
Подведем итоги, перечислив этапы монтажа трековых светильников:
Монтаж несущих конструкций. Для систем, которые монтируются непосредственно к потолку или стене этот этап заключается в подготовке монтажных отверстий и прочего крепежа. Сборка шинопровода. Сюда входит стыковка его частей, прямых и поворотных участков. Монтаж шинопровода. Установка светильников
Нужно уделить внимание тому, чтобы контакты светильников ровно входили в пазы и касались соответствующих шин. При использовании многофазных треков следует внимательно соблюдать последовательность установки источников света в группы. В противном случае придётся извлекать их и собирать заново в нужном порядке, это несложно, но займет время
Подключение источника питания
В противном случае придётся извлекать их и собирать заново в нужном порядке, это несложно, но займет время. Подключение источника питания.
Комплектующие для монтажа трековых светильников
Для создания трек-системы понадобится ряд комплектующих, имеющих определенное функциональное назначение. Их количество необходимо подсчитать заранее, на этапе проектирования. Познакомимся с применением монтажных аксессуаров:
- коннекторы-заглушки – терминация открытых торцов LED-треков;
- Х/L/T-образные, прямые, гибкие коннекторы – соединение (удлинение) отдельных треков в единый пространственный конструктив;
- клеммные колодки – подключение электропитания и заземления;
- кронштейны-подвесы тросовые – использование для подвесной конструкции.
Благодаря соединительным коннекторам разной формы можно собрать замкнутый контур, например, прямоугольник, квадрат с общим питанием посредством одного силового кабеля.
Рекомендуется проектировать подвесы на метровом расстоянии друг от друга. Требуется уточнить на какой максимальный вес рассчитаны кронштейны-подвесы.
Точечные светильники
Встроенные светильники
Любой светильник состоит из лампы – источника света и обода – декоративной окантовки. Если модель встроенная, обод этот ложиться вровень с пленкой. Именно такие светильники многие называют точечными.
Хотя, точками являются и описанные ниже накладные и подвесные модели. Главное, чтобы прибор был небольшим и светил направленным лучом, то есть освещал лишь часть пространства в определенном направлении. Если свет бьет в какую-то одну точку, то и светильник точечный.
Встроенные виды светильников для натяжных потолков за время своей популярности прошли путь от микроточек до современного стандарта в 5 с лишним сантиметров диаметра лампы. Вместе с ободом получается около 12 сантиметров. Тенденция в сторону увеличения диаметра.
Еще одна тенденция — делать лампы встроенных светильников слегка выступающими из плафона. Это расширяет точку свечения. Лучи популярных светильников GX-53, к примеру, бьют на 180 градусов. В старых же моделях лампы идут вровень с ободом и самим натяжным полотном, а иногда, даже слегка утоплены в плафон. Это сужает световой поток.
Встраиваемые модели, даже большие и с выступающими лампами, стремительно теряют актуальность с точки зрения тенденций дизайна интерьеров. Дело не столько в размерах, сколько в расположении приборов вровень с пленкой. Дизайнеры предпочитают либо опускать лампы значительно ниже, либо, наоборот углублять в потолок. Для этого в нем делают специальные световые ниши. Но, об этом поговорим далее.
Точечные встроенные светильники в натяжном потолке
Накладные светильники
Если посмотреть на фото видов светильников для натяжных потолков, обод таких моделей накладывается на пленку. Отсюда и название. Выступающая над пленкой часть может быть высотой всего пару сантиметров, а может и пару десятков.
Накладные виды точечных светильников для натяжных потолков разняться и по диаметру. Тенденция, как и в случае со встроенными, в сторону его увеличения. У больших светильников внутри часто вместо лампы – светодиодная лента. Она пробрасывается по внутреннему бортику.
Свечение равномерно распределяется по пластиковому экрану лицевой части светильника, отражаясь от его тыльной металлической плоскости. У использования светодиодной ленты вместо одной лампы есть плюсы: меньшее энергопотребление и возможность промедлить с обслуживанием, если диоды перегорели.
Лампа перегорает вся сразу. На ленте же множество диодов. Перегорают они отдельно друг от друга. Если внутри светильника из строя вышли 1-2 лампочки, этого и не заметишь. Когда перегорят еще, свечение прибора просто станет менее интенсивным.
В общем, есть время на поиск новых светильников и ремонт, в темноте, побуждающей бросить все дела и срочно менять лампы, не останетесь. Еще именно за счет ленты светильники получается делать любого диаметра.
Лампы таких размеров не производят. К тому же, лампы всегда округлые. Использование ленты позволяет делать светильники любой формы. В 2020 спросом пользуются, в основном, квадратные.
Накладные светильники для натяжного потолка
Подвесные светильники
Подвесные приборы входят в виды потолочных светильников для натяжных потолков по основной классификации. Она зиждется на типе крепления. Как говорилось выше, встроенные крепятся лицом вровень с пленкой, накладные точки выступают над ней. А вот подвесные светильники свисают с потолка на кабеле.
Он может быть открыт или задекорирован. Зависит от дизайнерского решения. Кабель выходит из основного патрона и приходит в еще один корпус светильника с лампой. Основной патрон может быть один. А вот кабелей и вторых корпусов с лампами — хоть сколько.
Если их много, конструкцию привычнее называть люстрой. По сути, все люстры — это либо накладные, либо подвесные светильники внушительных размеров, с несколькими лампами. Любые точечные светильники бывают поворотными, и нет. Это тип регулировки направления света.
В неповоротных моделях он бьет в одну сторону, как правило, под углом 90 градусов. Другого варианта не предусмотрено. В поворотных светильниках крепление подразумевает изменение положения прибора в пространстве. Свет можно направить, как прямо, так и под углом.
Поворотные светильники принято называть спотами. Хотя, с английского spot переводится как «пятно» и, по сути, обозначает русское понятие точка. То есть, спот — это светильник, лучи которого узконаправленны.
Получается, английский термин — второе название точечных приборов, а не имя конкретной их разновидности. Но, это если докапываться к сути. На практике термин спот прижился по отношению к накладным поворотным моделям.
Подвесные светильники для натяжных потолков
Подключение и установка блока питания
Заранее рассчитываете мощность и правильно подбираете блок питания.
Не
рекомендуется его прятать непосредственно за подвесным потолком.
При установке дешевых китайских моделей, такой источник постоянного напряжения в один “прекрасный” момент может бабахнуть с большим фейерверком.
Поэтому лучше один раз потратиться и купить блок от действительно зарекомендовавших себя производителей.
Также
при наличии всей проводки за натяжным потолком, не допускайте никаких
соединений на скрутке. Только прессовка, сварка или пайка.
После
монтажа блока питания проверяете работоспособность всей подсветки
непосредственно на потолке.
Подробная инструкция по установке шинопровода к потолку
Подключить шинопровод своими силами, без мастера, несложно. Время, потраченное на организацию такого варианта освещения, с лихвой компенсируется эстетическим эффектом и удобством пользования.
Шинопровод на потолке крепят с помощью:
- саморезов и дюбелей, если покрытие бетонное или из гипсокартона;
- подвесов для легких потолочных конструкций типа “армстронг”. Чтоб обойтись без подвесов, используют подложки.
Преимущества и недостатки
Неоспоримым преимуществом таких светильников являются:
компактность
эстетика
Для некоторых эти плюсы с лихвой перекрывают их главные недостатки:
дороговизна фирменных моделей
ну и не стоит забывать про вес отдельных экземпляров вместе с драйверами (от 1 кг и более)
Подключение трековых светильников
Как же они монтируются и подключаются? Для подключения вам понадобится трек, имеющий стандартную длину 1м.
Если он длинее чем необходимо, просто можете отпилить лишнее обычной ножовкой по металлу. Ничего вы при этом не нарушите и не сломаете.
Внутри шинопровода должны быть просверленные отверстия для закрепления на стену или потолок.
Также всю эту конструкцию можно подвесить на тросики. Для этого вам понадобится специальная подвесная скоба.
Только будьте внимательны, не все треки рассчитаны на подвес. Эконом и бюджетные модели из-за хлипкой конструкции и отсутствии дополнительного ребра жесткости, могут быть закреплены только на стене.
Иначе под весом всех светильников шина просто согнется и деформируется.
С одной стороны трека ставится заглушка.
С другой, расположена клеммная колодка.
Если она изначально не смонтирована, ее нужно установить. Для этого снимаете крышку с коннектора и располагаете его рядом с торцом трека так, чтобы совпали маркировочные углубленные полосы.
Затем аккуратно вводите и стыкуете коннектор и трек.
Далее подключаете провода питания 220В. Обычной отверткой откручиваете винты и вставляете жилы.
После чего можно закручивать стопорный винт и фиксировать соединение.
Подключение светильников с драйвером
Если вы будете монтировать светодиодные светильники, то помните, что зачастую с ними в комплекте идут свои источники питания – led драйверы. И напряжение 220В подается через них, а не напрямую в светодиодную лампочку.
Они могут быть как встроены, так и вынесены за пределы корпуса и подключаются к нему через разъем.
Правда бывает соединение и на пайке.
Имейте в виду, что если у вас внезапно перестал работать точечный светильник, то чаще всего у него выходят из строя не сами светодиоды, а именно драйвер.
Поэтому при покупке старайтесь выбирать те светильники, где драйверы подключены именно через втычные разъемы, а не вмонтированы в корпус.
Если он сгорит, то не придется курочить сам светильник.
Вытащил из разъема старый, воткнул новый и наслаждайся комфортным освещением далее. Минимум затрат, как денежных так и временных.
Светодиодные точечные светильники выигрывают по многим параметрам перед остальными. Помимо температуры нагрева и малого расхода электроэнергии, это еще и напряжение питания.
Есть много моделей, которые будут исправно работать и давать нормальное освещение даже при минимальном напряжении 85 вольт. И не перегорят при его максимуме в 277В!
Также заранее обращайте внимание, поддерживают ли они возможность диммирования. Это функция есть не у всех моделей
Для подключения драйвера необходимо подать напряжение на провода питания обозначенные как L (фаза) и N (ноль). Выходное напряжение с него идет уже пониженным 12В-24В.
Выходные провода отмечены как ”+” и ”-”.
Даже если вы перепутаете фазу и ноль на питании 220В, ничего страшного не случится, он от этого не сгорит.
Ну а разъем выходного напряжения на драйвере обычно делают так, что подключить его по другому (перепутав ”+” и ”-” ) не получится.
При съемном драйвере питания на светодиодных лампах очень удобно сначала подсоединить сам driver, а уже только потом, через его разъем воткнуть светильник.
Особо нужно отметить, что все соединения за натяжным потолком должны быть доступны для осмотра, ремонта и эксплуатации.
Именно поэтому запас кабеля делайте такой длины, чтобы провода можно было спокойно вытащить наружу через кольцо и произвести при необходимости переподключение или замену клемм.
Чтобы драйвер не болтался в воздухе на своих гибких проводах, его можно закрепить с помощью пластиковых кабельных хомутов непосредственно к питающему кабелю проводки ВВГнг.
Жилы у него достаточно жесткие и вам не придется придумывать специальное место за потолком, где же уложить driver питания.
После завершения всех процедур по подключению, спрячьте драйвер вместе с кабелем за кольцо.
Аккуратно подожмите подпружиненные лапки по бокам, заведите их именно за закладную (не за ПВХ пленку) и таким образом окончательно закрепите светильник.
1 of 2
То же самое проделываете со всеми остальными светоточками. Подаете напряжение и проверяете свечение ламп.
