Как работает УЗО
УЗО нашло применение как в однофазных квартирных сетях, так и в трехфазных промышленных. Оно предназначено для отключения электропитания в 2 случаях:
- Человек прикоснулся к токоведущей части. Защитное устройство исключает поражение электрическим током.
- Нарушение изоляции проводки и контакт токоведущих частей с землей или корпусом электрического аппарата. Например, стиральной машины, водонагревателя или холодильника.
Принцип действия УЗО
Работа УЗО основана на сравнении токов, протекающих по фазному и нулевому проводникам. Если они равны, все в порядке. Квартира находится под напряжением. Если прикоснуться к фазному проводу, часть тока потечет в землю через тело человека. Это создаст разницу между токами, идущими по L и N проводникам на вводе в квартиру. УЗО срабатывает, если появляются отличия.
УЗО зарекомендовало себя как противопожарное средство. Одна из причин возгорания проводки — это ток, протекающий через поврежденную изоляцию на землю. В месте пробоя выделяется тепло, приводящее к воспламенению кабеля. Если в квартире установлено УЗО, такая ситуация практически невозможна. Когда случится пробой изоляции и замыкание на землю, устройство зафиксирует разницу токов и отключит систему.
Тарифы по регионам
Тариф каждого из субъектов Российской Федерации заметно отличается друг от друга.
В июле 2019 года электрическая энергия по самой низкой цене подавалась в Иркутской области. Стоимость её составила – 1,06 руб. за киловатт-час. В сравнении с первым полугодием, повышение в регионе составило 5%.
В Чукотской автономии рост цен не произошел, видимо, потому что там и так самый высокий по стране тариф – 8,2 руб. за киловатт-час.
Менее трёх рублей стоит электроэнергия в Крыму, Чечне, Дагестане, Тюмени, Красноярске, Оренбурге, Новосибирске, в городе Чита.
| Область или регион | Стоимость, руб. |
| Иркутская область | 1.06 |
| Республика Хакасия | 2.08 |
| Красноярский край | 2.37 |
| Республика Дагестан | 2.48 |
| Новосибирская область | 2.56 |
| Чеченская республика | 2.62 |
| Мурманская область | 2.68 |
| Республика Крым | 2.7 |
| Тюменская область | 2.78 |
| Ханты-Мансийский автономный округ – Югра | 2.78 |
| Ямало-Ненецкий автономный округ | 2.78 |
| Оренбургская область | 2.94 |
| Забайкальский край | 2.99 |
| Республика Башкортостан | 3.01 |
Выше планки в три рубля платят в Уфе — республике Башкортостан. От 3 до 4 рублей за кВт/час стоит электрическая энергия, например, в Ульяновске, Казани, Нижнем Новгороде, Екатеринбурге, ЕАО, Кемеровской и Кировской областях.
| Область или регион | Стоимость, руб. |
| г. Севастополь | 3.11 |
| Челябинская область | 3.14 |
| Чувашская республика | 3.25 |
| Кемеровская область | 3.28 |
| Курганская область | 3.32 |
| Томская область | 3.36 |
| Республика Карелия | 3.38 |
| Пензенская область | 3.39 |
| Саратовская область | 3.43 |
| Республика Тыва | 3.46 |
| Республика Ингушетия | 3.47 |
| Республика Мордовия | 3.51 |
| Ярославская область | 3.56 |
| Липецкая область | 3.56 |
| Нижегородская область | 3.58 |
| Брянская область | 3.6 |
| Амурская область | 3.64 |
| Республика Марий Эл | 3.66 |
| Приморский край | 3.68 |
| Воронежская область | 3.68 |
| Ульяновская область | 3.68 |
| Кабардино-Балкарская республика | 3.69 |
| Удмурдская республика | 3.69 |
| Орловская область | 3.74 |
| Смоленская область | 3.78 |
| Кировская область | 3.79 |
| Курская область | 3.8 |
| Область или регион | Стоимость, руб. |
| Тамбовская область | 3.82 |
| Ростовская область | 3.83 |
| Еврейская автономная область | 3.85 |
| Белгородская область | 3.86 |
| Омская область | 3.86 |
| Свердловская область | 3.89 |
| Алтайский край | 3.92 |
| Пермский край | 3.92 |
| Республика Бурятия | 3.931 |
| Карачаево-Черкесская республика | 3.94 |
| Республика Северная Осетия — Алания | 3.95 |
| Самарская область | 4 |
| Калининградская область | 4.05 |
| Ленинградская область | 4.07 |
| Сахалинская область | 4.09 |
| Тульская область | 4.14 |
| Волгоградская область | 4.17 |
| Тверская область | 4.23 |
| Новгородская область | 4.24 |
| Псковская область | 4.25 |
| Ивановская область | 4.28 |
| Костромская область | 4.32 |
| Владимирская область | 4.37 |
| Рязанская область | 4..38 |
| Хабаровский край | 4.43 |
| Вологодская область | 4.44 |
| Ставропольский край | 4.48 |
| Санкт-Петербург | 4.53 |
| Республика Калмыкия | 4.59 |
Более пяти рублей стоит электроэнергия в Ненецком автономном округе, в Московской области, в Якутии. Самая высокая цена на Камчатке, в Магаданской области и на Чукотке.
| Область или регион | Стоимость, руб. |
| Республика Коми | 4.6 |
| Калужская область | 4.6 |
| Краснодарский край | 4.61 |
| Республика Адыгея | 4.61 |
| Астраханская область | 4.72 |
| Архангельская область | 4.77 |
| Республика Алтай | 4.98 |
| Ненецкий автономный округ | 5.09 |
| Московская область | 5.29 |
| Москва | 5.38 |
| Республика Саха (Якутия) | 5.89 |
| Камчатский край | 6.686 |
| Магаданская область | 7.49 |
| Чукотский автономный округ | 8.2 |
В России, богатейшей по энергоресурсам стране, потребление электричества остается одной из самых дорогостоящих коммунальных услуг. Несмотря на это, эксперты выступают с прогнозом, что нынешние тарифы будут приемлемыми для большинства россиян.
Опубликовано:
22.10.2019
Обновлено: 08.11.2019
Принцип построения схемы подключения УЗО
Для корректной работы данного защитного устройства в каждом индивидуальном случае схему подключения к электрической сети следует разрабатывать отдельно. По мнению профессионалов — электриков вероятным местом подключения узо в жилой квартире либо загородном доме считается точка в непосредственной близости от источника электроэнергии. Для квалифицированной работы данные устройство используют одновременно с автоматическими выключателями, устанавливая последовательно. Монтаж сети электрического тока выполняется по двум схемам.
- Схема 1. При желании подключить одно защитное устройство на общую линию электроэнергии, негативный момент в данной ситуации — отключение сети при создании аварийной ситуации на одном из участков. В этом случае поиск поврежденной зоны затянется на длительное время.
- Схема 2. При возможности подключить узо на каждой конкретной линии сети индивидуально, при возникновении нештатной ситуации подача энергии произойдет на отдельно взятом поврежденном участке. В оставшуюся однофазную сеть электроэнергия продолжает поступать, все приборы и оборудование продолжат функционировать в привычном режиме. Эта схема требует увеличения финансовых затрат, но эти затраты неоспоримо оправданы.
Инструктаж на случай бытовой установки
Внедрение УЗО в электрическую сеть бытового назначения, при условии выполненной настройки под параметры электросети осуществляется с соблюдением ряда требований.
Перечень обязательных к выполнению правил:
- Монтировать на входной линии и подключать прибор следует только за автоматическим выключателем. Обычно промежуточным звеном между двумя приборами является еще и счетчик электроэнергии.
- Монтажные работы выполняются при полностью обесточенной питающей линии.
- Номинальный ток автомата выбирается равным, или несколько меньшим относительно значения дифференциального тока прибора.
- Соединения следует выполнять в строгом соответствии с обозначениями и прилагаемой схемой производителя.
- В первую очередь выполняются соединения на стороне нагрузки с подводкой фазной и нулевой шин на соответствующие клеммы устройства.
- Затяжка винтов клемм выполняется с некоторым усилием, достаточным для надежности соединений, но без чрезмерной силы.
- В последнюю очередь, после проверки надежности всех соединений и отсутствия дефектов, устройство подключают к выходным клеммам автомата.
Отношение к монтажу, настройке и запуску в эксплуатацию защитного устройства не терпит формальностей. Все действия необходимо производить внимательно, с точным расчетом и дублирующими проверками.
После окончания проведения всех установочных и настроечных работ осуществляется дублирующий анализ в рабочем режиме электрической цепи. Все измеренные параметры фиксируются в технических журналах
В условиях эксплуатации домашних бытовых сетей нередко стараются решать вопрос подключения УЗО и автоматов собственными силами.
Однако этот вариант не гарантирует безопасности. Всегда следует выбирать установку профессиональную – при участии специалистов.
Применение дифференциального автомата
Разница между устройством защитного отключения и дифавтоматом состоит в функциональном предназначении. УЗО — коммутационный прибор, берущий на себя защиту человека от прямого или опосредованного удара током.
Устройство защитного отключения мониторит текущие характеристики электрической проводки и в случае каких-либо проблем отключает ее. УЗО не защищает проводку от коротких замыканий и перегрузок. Более того, устройство само нуждается в защите от этих факторов. С этой целью перед устройством защитного отключения ставят автоматический выключатель.
Дифференциальный автомат комплектуется автоматическим выключателем, а потому считается более совершенным в технологическом отношении устройством. Дифавтомат используют для защиты электросети от коротких замыканий и перегрузок, при появлении утечек тока в результате повреждения проводки, электроустановок. Дифавтомат защищает человека при попадании под напряжение.
Под утечкой тока понимается несанкционированное изменение маршрута протекания тока. При утечке электрический ток направляется не по электропроводке или электроустановке, а по другим металлическим предметам. Происходит это при нарушении изоляционного слоя проводника, выходе электробытовой техники из строя. В результате включается защитное устройство, обесточивающее электросеть в помещении.
Защитное устройство особенно необходимо там, где имеется повышенный риск поражения током. К таковым относятся кухня и ванная комната, где в силу функционального предназначения этих помещений установлено много электротехники и наблюдается повышенная влажность.
В автомате отсутствует третья клемма для подключения заземлительного проводника. Из этого следует, что дифференциальный выключатель приспособлен именно для двухпроводных цепей.
Итак, вопрос о том, будет ли работать дифференциальное устройство в двухпроводной цепи, раскрыт: безусловно будет. Этот факт подтверждают многие электрики: дифавтомат исправно работает в трехпроводной цепи даже в случае повреждения системы заземления.
Выбор УЗО по параметрам
После того как схема подключения УЗО готова, надо определяться с параметрами УЗО. Как вы знаете, оно сеть от перегрузок не спасет. И от короткого замыкания тоже. Эти параметры отслеживаются автоматом защиты. Чтобы обеспечить безопасность всей проводки, на входе ставят вводной автомат. После него стоит счетчик, а затем обычно ставят противопожарное УЗО. Оно выбирается специфически. Ток утечки 100 мА или 300 мА, а номинал — тот же что и у вводного автомата или на ступень выше. То есть, если входной автомат стоит на 50 А, УЗО после счетчика ставят либо на 50 А, либо на 63 А.
Противопожарное УЗО выбирают по номиналу вводного автомата
Почему на ступень выше? Потому что срабатывают автоматические защитные выключатели с задержкой. Ток, превышающий номинальный не более чем на 25%, они могут пропускать не менее часа. УЗО на длительное воздействие повышенных токов не рассчитано, и с большой вероятностью оно сгорит. Дом останется без электричества. Но это касается определения номинала противопожарного УЗО. Другие выбираются по-другому.
Номинальный ток
Как выбрать номинал УЗО? Он подбирается по методике определения номинала автомата — в зависимости от сечения провода, на который устанавливается устройство. Номинальный ток защитного устройства не может быть больше максимально допустимого тока для данного провода. Для простоты выбора есть специальные таблицы, одна из них ниже.
Таблица подбора номинала автомата защиты и УЗО
В крайнем левом столбце находим сечение провода, правее есть рекомендуемый номинал автомата защиты. Такой же должен быть и у УЗО. Так выбрать номинал защитного устройства от тока утечки несложно.
Величина тока отключения
При определении этого параметра тоже понадобится схема подключения УЗО. Номинальный отключающий ток УЗО — это величина тока утечки, при котором происходит отключение питания на защищаемой линии. Этот параметр может быть 6 мА, 10 мА, 30 мА, 100 мА, 500 мА. Самый малый ток — 6 мА — используется в США, в европейских странах и у нас их и в продаже нет. Устройства с максимальным током утечки в 100 мА и выше ставят в качестве пожарной защиты. Они стоят перед входным автоматом.
Для всех остальных УЗО этот параметр выбирается по простым правилам:
- Устройства защиты с номинальным током отключения 10 мА ставят на линии, которые идут в помещения с повышенной влажностью. В доме и квартире это ванная комната, еще может быть освещение или розетки в бане, бассейне и т.д. Этот же ток отключения ставят если линия питает один электроприбор. Например, стиральную машину, электроплиту и т.д. Но если в той же линии есть розетки, нужен больший ток утечки.
- УЗО с током утечки 30 мА ставят на групповые линии питания. Когда подключено более чем одно устройство.
Это простой алгоритм, основанный на опыте. Есть другой способ, который учитывает не только количество потребителей, но и номинальный ток в зоне защиты, а, вернее, сечение провода, так как именно от этого параметра зависит номинальный ток линии электропитания. Это более правильно, так как объясняет, как подобрать величину тока утечки для общего УЗО, к примеру, а не только для устройств, которые ставят на потребителей.
Таблица подбора номинального тока отключения для УЗО
Надо еще учитывать индивидуальные токи утечки каждого из приборов. Дело в том, что на каждом более-менее сложном устройстве какой-то небольшой ток «утекает». Ответственные производители указывают его в характеристиках. Допустим прибор на линии один, но его собственный ток утечки более 10 мА, ставят УЗО с током утечки 30 мА.
Тип отслеживаемого тока утечки и селективность
Разные приборы и устройства используют ток разной формы, соответственно, УЗО должно контролировать токи утечки разного характера.
- АС — отслеживается переменный ток (синусоидальная форма);
- А — переменный + пульсирующий (импульсы);
- В — постоянный, импульсный, сглаженный переменный, переменный;
- Селективность. S и G — с выдержкой по времени отключения (для исключения случайных срабатываний), у G-типа выдержка меньше.
Выбор типа отслеживаемого тока утечки
УЗО выбирается в зависимости от типа защищаемой нагрузки. Если к линии будет подключена цифровая техника, требуется либо тип A. На линии освещение — АС. Тип В, конечно, хорош, но слишком дорог. Его обычно ставят в помещениях с повышенной опасностью на производстве, а в частном секторе или в квартирах очень редко.
УЗО класса G и S ставят в сложных схемах, если есть УЗО нескольких уровней. Этот класс выбирают для «высшего» уровня, тогда при срабатывании одного из «низших», входное защитное устройство не отключит питание.
Варианты схем
Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.
Пример подключения УЗО в однофазной сети на видео:
Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.
Что такое однофазная сеть?
При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.
Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».
Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.
А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.
Подключение на входе (в однофазной сети)
В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.
Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.
Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.
Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.
Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.
Подключение на входе и на отходящих линиях (в однофазной сети)
При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.
О том, что такое селективность поговорим чуть ниже.
Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.
Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.
Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.
Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).
На видео сравнение нескольких схем подключения:
https://youtube.com/watch?v=EQs-iqz-kAE
Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.
Традиционные схемы подключения УЗО
В электрических сетях бытового назначения с установленными в них розетками и осветительными приборами применяются УЗО без заземления, что характерно для системы защиты TN-C. В соответствии с особенностями ее функционирования от станционного оборудования до потребителя проводится линия, в которой предусмотрен только совмещенный проводник PEN. Как правило, разделение его на защитную шину PE (к ней подсоединяется заземляющий контур) и рабочую N в многоквартирных домах не производится.
Классическая схема УЗО без заземления
Обычно устройства УЗО включаются в незаземленные сети бытовых потребителей, электропитание в которых организовано посредством двухпроводной линии. Все что они гарантируют – это ее отключение в случае превышения током утечки допустимого значения (30 мА, например). Такие защитные коммутации, как отключение сетевого питания при перегрузке или коротком замыкании, эти приборы обеспечить не в состоянии. Поэтому схемы подключения УЗО в однофазных сетях предполагают обязательное наличие в них автомата защиты от КЗ и перегруза.
Диапазон токов, на которые рассчитывается автоматический выключатель, подбираются индивидуально для каждой конкретной нагрузочной линии. Совместная работа этих двух приборов гарантирует надежную защиту человека от высоких напряжений в бане, например. Одновременно с этим их применение позволяет уберечь эксплуатируемую в современной квартире бытовую технику от выхода из строя. Довольно часто автоматический выключатель вместе с УЗО заменяют дифавтоматом, который содержит в общем корпусе сразу оба устройства.
Групповая и многоступенчатая защита
При так называемом «групповом» включении УЗО на выделенную линию ставится отдельное устройство с автоматическим выключателем или дифавтомат. В этом случае каждая из подключенных к сети групп нагрузок обслуживается независимо от других, что повышает избирательность защитных функций. В итоге безопасность пользования бытовыми приборами в каждой из комнат заметно возрастает.
Подключения УЗО в сети с заземлением
Типовая схема подключения УЗО в однофазной сети с заземлением строится по тем же правилам, согласно которым оно монтируется сразу за счетчиком энергии. Отличие состоит в наличии в ней отдельной шины, прокладываемой в обход комплекта защитных устройств. При этом надежность срабатывания каждого из устройств заметно повышается за счет значительных по величине утечек по цепи «фаза – корпус оборудования – земля».
Специальных операций для обустройства защиты в этом случае не требуется. При наличии защитного контура в частном доме, например, заземлить действующую электросеть с УЗО не составит труда. Для этого следует сделать расщепление на главной заземляющей шине (ГЗШ), а затем оформить отвод от PE проводника.
УЗО для трехфазных щитков
Схема подключения УЗО в трехфазных сетях может быть реализована по-разному. Вариантов немало, а конкретный выбор зависит от наличия трехфазной нагрузки. После счетчика ставят четырехполюсное противопожарный УЗО (для одновременного отключения всех фаз и нейтрали) с большим током отсечки, а вот дальше могут быть варианты.
Сразу стоит сказать, что на группы ставить четырехполюсные УЗО не обязательно. Можно обойтись двухполюсными — по одному на каждой из фаз с выводом нейтрали на отдельную шину. В этом случае на нагрузку нейтраль подается с шины, питающейся от защищающего ее устройства.
Если нет трехфазной нагрузки, можно ставить только двухполюсную защиту от тока утечки
Если есть трехфазная нагрузка, на такие линии лучше ставить четырехполюсные автоматы. Это обеспечит одновременное обесточивание всех фаз. Так надежнее. Некоторые группы — освещения в жилых помещениях — можно заводить без УЗО и даже без отдельного автомата. Достаточно что их защищают входные защитные приборы. Но этот принцип лучше не реализовывать в деревянных и каркасных домах. Тут уж лучше потратить больше денег на стадии реализации проводки, ведь от пожара никто не застрахован. В горючих сооружениях хоть автомат лучше поставить. А еще лучше — устройство защиты от перенапряжения с защитой от искрения. Это будет надежнее.
С использованием четырехполюсных УЗО на группах
Обратите внимание, что нейтраль на нагрузку также подается от шины, запитанной от УЗО этой группы. Такая схема подключения УЗО ведет к тому, что при появлении утечки в одной из групп, срабатывает только устройство в группе
Главное при этом не отключается. Что непременно произойдет, если нейтраль подать с первой шины, которая подключена к УЗО первого уровня (противопожарному).
В трехфазных сетях основная сложность — правильно распределить нагрузку по фазам, чтобы не вызвать перекос. Так как со временем мы меняем приборы, и, как правило, они становятся более мощными. В результате первоначально созданный баланс может разрушиться. Чтобы для исправления ситуации не приходилось перебирать всю схему, при монтаже лучше использовать кросс-модули. Да, под них требуется дополнительное место в электрическом щите, но они позволяют вносить изменения без особых проблем: просто вынуть провода из одного гнезда, поставить в другое.
Схемы подключения УЗО в однофазной сети
Большинство бытовых потребителей питаются по однофазной схеме, где для их электроснабжения используется один фазный и нулевой проводник.
В зависимости от индивидуальных особенностей сети однофазное питание может осуществляться по схеме:
- с глухозаземленной нейтралью (TT), в которой четвертый провод выполняет роль обратной линии и дополнительно заземляется;
- с совмещенным нулевым и защитным проводником (TN-C);
- с разделенным нулем и защитным заземлением (TN-S или TN-C-S, при подключении приборов в помещении отличия между этими системами вы не обнаружите).
Следует отметить, что в системе TN-C согласно требований п 1.7.80 ПУЭ не допускается применение дифференциальных автоматов, кроме защиты отдельных устройств с обязательным совмещением нуля и земли от прибора до УЗО. В любой ситуации при подключении УЗО следует учитывать особенности питающей сети.
Без заземления
Так как далеко не все потребители могут похвастаться наличием третьего провода в своей проводке, жильцам таких помещений приходиться обходиться тем, что есть. Наиболее простой схемой подключения УЗО является установка защитного элемента после вводного автомата и электрического счетчика. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Заметьте, что принцип работы УЗО не предусматривает отключение токовых перегрузок и коротких замыканий, поэтому их обязательно устанавливают вместе с автоматическими выключателями.

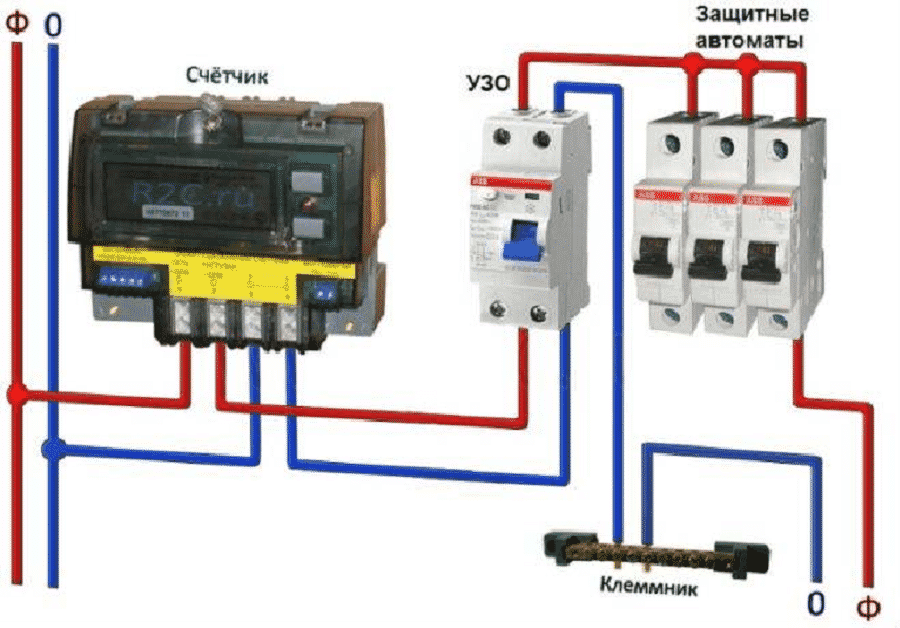

Рис. 1: Подключение УЗО в однофазной двухпроводной системе
Такой вариант актуален для квартир с небольшим количеством подключаемых приборов. Так как при коротком замыкании в каком-либо из них отключение не принесет ощутимых неудобств, а отыскание повреждения не займет много времени.
Но, в случаях, когда используется достаточно разветвленная схема электроснабжения, в ней могут использоваться несколько УЗО с различной величиной тока срабатывания.
Рис. 2: подключение УЗО в разветвленной однофазной двухпроводной системе
В этом варианте подключения устанавливаются несколько защитных элементов, которые подбираются по номинальному току и току срабатывания. В качестве общей защиты здесь подключается вводное противопожарное УЗО на 300 мА, за ним проводится нулевой и фазный кабель до следующего устройства на 30 мА одно для розеток, а второй на освещение, для ванной и детской устанавливается пара агрегатов на 10 мА. Чем меньший номинал срабатывания используется, тем более чувствительной будет защита – такие УЗО сработают при значительно меньшем токе утечки, что особенно актуально для двухпроводных схем. Однако устанавливать чувствительную автоматику на все элементы также не стоит, так как она имеет большой процент ложных срабатываний.
С заземлением
При наличии заземляющего проводника в однофазной системе применение УЗО более целесообразно. В такой схеме подключение защитного провода к корпусу приборов создает путь для утечки тока при нарушении изоляции проводов. Поэтому срабатывание защиты произойдет сразу при повреждении, а не в случае поражения током человека.

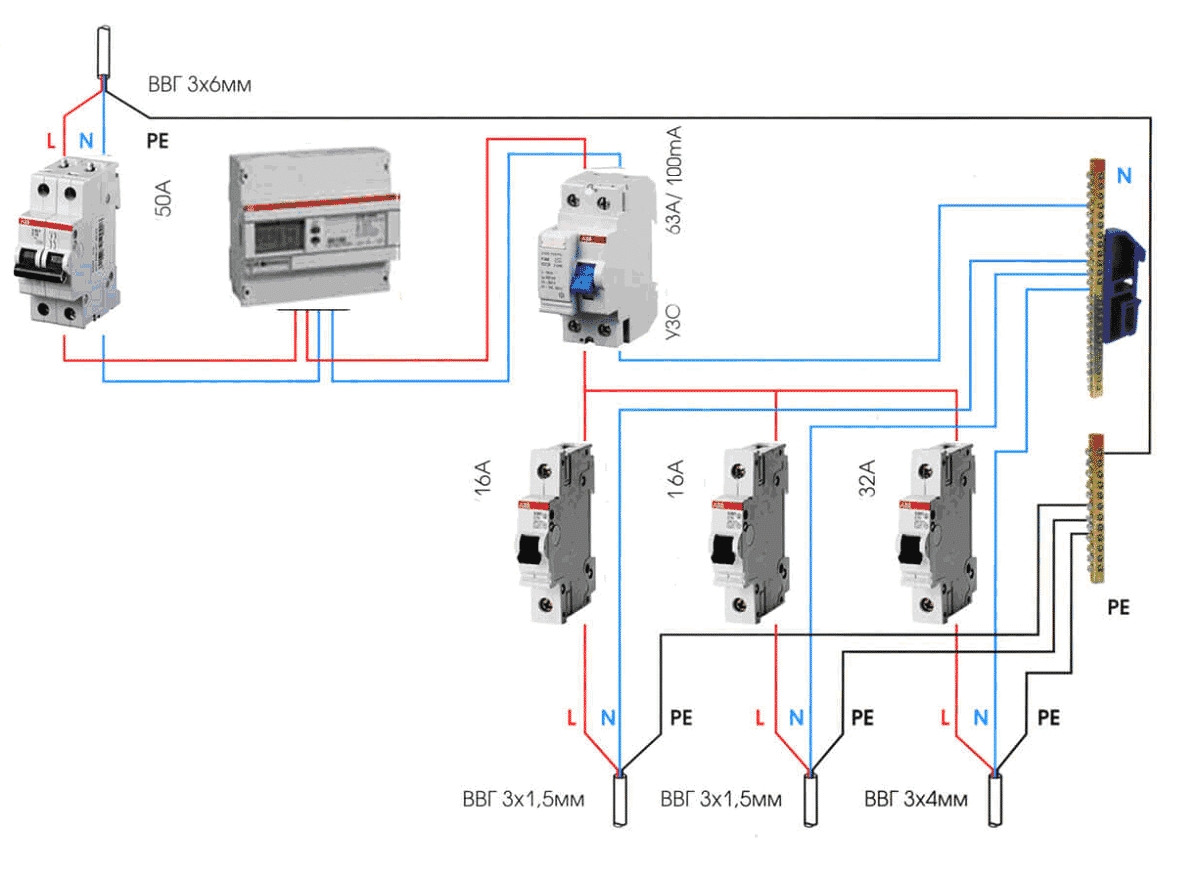

Рис. 3: Подключение УЗО в однофазной трехпроводной системе
Посмотрите на рисунок, подключение в трехпроводной системе производится аналогично двухпроводной, так как для работы устройства требуются только нулевой и фазный проводник. Заземляющий подключается только к защищаемым объектам через отдельную шину заземления. Ноль также может подводиться к общей нулевой шине, с нулевых контактов он разводится проводами к соответствующим приборам, подключаемым в сеть.
Как и в двухпроводной однофазной схеме, при большом количестве потребителей (кондиционера, стиралки, компьютера, холодильника и прочих благ цивилизации) крайне неприятным вариантом является зависание всех вышеперечисленных электронных схем с потерей данных или нарушением их работоспособности. Поэтому для отдельных устройств или целых групп можно установить несколько УЗО. Конечно их подключение обернется дополнительными затратами, но сделает отыскание повреждений более удобной процедурой.
Как собрать электрощит с 3-х фазным УЗО
Посмотрите на картинке фотографию электрощита с автоматами и электросчётчиком. В трёхфазной сети переменного тока используются четыре (в устаревшей проводке — три фазы и заземление) и пять проводов (три фазы, нулевой и заземление).
При сборке трёхфазного щита используется автомат защиты с трёмя контактами, к клеммам которых подключаются фазные провода. Нулевой и заземляющий провода проходят мимо. К УЗО подключены четыре — три фазных и нулевой. Заземляющий провод проходит мимо контактов и не отключается. В четырёхпроводной сети к прибору присоединяются только фазные провода.
Электрический щиток
