Как подключить регистратор к плафону освещения салона

Способы подключения видеорегистратора

Подключение видеорегистратора к плафону освещения

Данный метод подключения регистраторов нашел самое большое распространение среди автолюбителей. Ведь в большинстве моделей автомобилей он достаточно прост, позволяет максимально скрыть все провода, обеспечивает должную надежность питания девайса и одинаков практически для всех моделей автомобилей.

Благодаря этому именно его мы рассмотрим в первую очередь:

  • Перед тем, как подключить видеорегистратор к плафону освещения, нам предстоит выполнить прокладку провода. Делать мы это будем под обшивкой салона, поэтому у большинства моделей автомобилей вам понадобиться кроме плафона освещения снять солнцезащитные козырьки.
  • Следующим этапом подключения является определение необходимых нам клемм или проводов, к которым предстоит подключение. Нам необходимо найти соответственно «плюс» и «минус». Делаем это при помощи обычного тестера.

Определившись с нужными проводами на плафоне освещения, убедитесь, что напряжение на них присутствует постоянно. Дело в том, что на некоторые из подходящих к плафону проводов напряжение подается только при открытии дверей

Очень важно не подключиться именно к ним.
Окончательно определившись с необходимыми проводами, делаем надрез на изоляции и подключаем к ним питание регистратора. После выполнения этого провода следует качественно заизолировать

В некоторых моделях автомобилей имеется возможность подключиться к клеммам плафона. Поэтому выполняем подключение, исходя из удобства и рациональности.

На последнем этапе подключения аккуратно укладываем проводку полностью, исключая перегибы. Устанавливаем на место плафон освещения и солнцезащитный козырек, и вообще приводим салон в надлежащее состояние.

Подключение регистратора к системе зажигания

Но не только к плафону освещения подключение регистратора возможно на данный момент.

Кроме того достаточно широко применяется подключение к системе зажигания. Это позволяет видео регистратору включаться в работу в момент поворота ключа зажигания. Но на пути этого метода есть огромный недостаток — полное отсутствие универсальности для разных моделей автомобилей.

  • Если вы решили подключить регистратор к системе зажигания своими руками, то, прежде всего, следует проложить провод. Делать это проще всего вдоль лобового стекла с левой стороны машины.
  • После прокладки провода вам следует отыскать на замке зажигания клемму «+», на которой появляется напряжение после поворота ключа. Для каждого автомобиля это могут быть разные клеммы, и поэтому определять необходимую вам придется методом «научного тыка».
  • «Массу» можно подключить непосредственно к корпусу автомобиля в любом удобном для вас месте. Некоторые используют для подключения «-» контакты автомагнитолы.

Выполнив подключение, проверяем работоспособность нашего регистратора и качество видео, качественно изолируем места подключения и восстанавливаем нарушенную обшивку автомобиля.

Другие способы подключения видеорегистратора

Кроме описанных выше существуют и другие альтернативные способы подключения регистратора. Прежде всего, это использование специального раздвоителя прикуривателя.

Цена на данный девайс не так высока, но он позволяет достаточно просто решить проблему подключения к электросети автомобиля разных устройств. Хотя многие отмечают низкое качество таких раздвоителей, представленных на рынке.

Еще одним вариантом решения проблемы наша инструкция считает использование специальных раздвоителей в блоке предохранителей. Данное устройство устанавливается на клемму одного из предохранителей и позволяет подключать сразу несколько дополнительных устройств.

Здесь достаточно важно установить данный раздвоитель после предохранителя, дабы он мог выполнять защитные функции и для вновь подключенных устройств. При этом мощность этих устройств не должна быть очень высока

Способы подключения видеорегистратора

Подключение видеорегистратора к плафону освещения

Данный метод подключения регистраторов нашел самое большое распространение среди автолюбителей. Ведь в большинстве моделей автомобилей он достаточно прост, позволяет максимально скрыть все провода, обеспечивает должную надежность питания девайса и одинаков практически для всех моделей автомобилей.

Благодаря этому именно его мы рассмотрим в первую очередь:

  • Перед тем, как подключить видеорегистратор к плафону освещения, нам предстоит выполнить прокладку провода. Делать мы это будем под обшивкой салона, поэтому у большинства моделей автомобилей вам понадобиться кроме плафона освещения снять солнцезащитные козырьки.
  • Следующим этапом подключения является определение необходимых нам клемм или проводов, к которым предстоит подключение. Нам необходимо найти соответственно «плюс» и «минус». Делаем это при помощи обычного тестера.

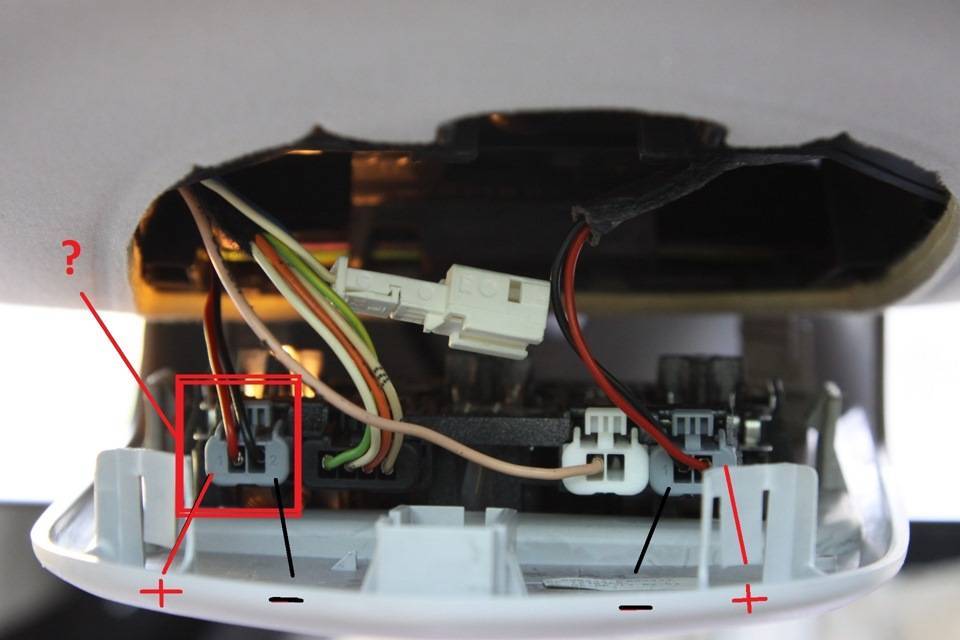

На фото указано, как должны подключаться провода

Определившись с нужными проводами на плафоне освещения, убедитесь, что напряжение на них присутствует постоянно. Дело в том, что на некоторые из подходящих к плафону проводов напряжение подается только при открытии дверей

Очень важно не подключиться именно к ним.
Окончательно определившись с необходимыми проводами, делаем надрез на изоляции и подключаем к ним питание регистратора. После выполнения этого провода следует качественно заизолировать

В некоторых моделях автомобилей имеется возможность подключиться к клеммам плафона. Поэтому выполняем подключение, исходя из удобства и рациональности.


Вариант подключения к плафону освещения

На последнем этапе подключения аккуратно укладываем проводку полностью, исключая перегибы. Устанавливаем на место плафон освещения и солнцезащитный козырек, и вообще приводим салон в надлежащее состояние.

Подключение регистратора к системе зажигания

Но не только к плафону освещения подключение регистратора возможно на данный момент.

Кроме того достаточно широко применяется подключение к системе зажигания. Это позволяет видео регистратору включаться в работу в момент поворота ключа зажигания. Но на пути этого метода есть огромный недостаток — полное отсутствие универсальности для разных моделей автомобилей.

Итак:

  • Если вы решили подключить регистратор к системе зажигания своими руками, то, прежде всего, следует проложить провод. Делать это проще всего вдоль лобового стекла с левой стороны машины.
  • После прокладки провода вам следует отыскать на замке зажигания клемму «+», на которой появляется напряжение после поворота ключа. Для каждого автомобиля это могут быть разные клеммы, и поэтому определять необходимую вам придется методом «научного тыка».
  • «Массу» можно подключить непосредственно к корпусу автомобиля в любом удобном для вас месте. Некоторые используют для подключения «-» контакты автомагнитолы.


Подключение регистратора к системе зажигания

Выполнив подключение, проверяем работоспособность нашего регистратора и качество видео, качественно изолируем места подключения и восстанавливаем нарушенную обшивку автомобиля.

Другие способы подключения видеорегистратора

Кроме описанных выше существуют и другие альтернативные способы подключения регистратора. Прежде всего, это использование специального раздвоителя прикуривателя.

Цена на данный девайс не так высока, но он позволяет достаточно просто решить проблему подключения к электросети автомобиля разных устройств. Хотя многие отмечают низкое качество таких раздвоителей, представленных на рынке.


Раздвоитель прикуривателя

Еще одним вариантом решения проблемы наша инструкция считает использование специальных раздвоителей в блоке предохранителей. Данное устройство устанавливается на клемму одного из предохранителей и позволяет подключать сразу несколько дополнительных устройств.

Здесь достаточно важно установить данный раздвоитель после предохранителя, дабы он мог выполнять защитные функции и для вновь подключенных устройств. При этом мощность этих устройств не должна быть очень высока

FakeHeader

А нельзя плафон в среднее положение сделать и отключить?

Тоже так сделал Но провода все же думаю провести отдельные.

Ах да! кнопка у меня с подсветкой и не в очешнике

а зачем какие то переключатели, ведь можно просто регистратор кнопкой отключить и все.не пойму никак.

У меня регик за зеркалом и лезть туда руками не охота, да и зарядка кушает электричество и при отключенном регистраторе.

зарядку кушает лампочка которая на переноске?

ХЗ не разбирался так глубоко.

Я сделал проще, тройник от прикуривателя в бардачок.А так за обшивой стойки, за потолок. И за зеркалом вывел.Ни чего не болтается.А на тройнике есть кнопка, как то не обломно открыть бардак и включить.

ну так у тебя прикуриватель занят.

прикуриватель свободен.Я тройник на провода к прикуривателю подключил.

а ну тогда понятно) молодчик

Можно было обойтись и без тумблера — каждый раз надо про него вспоминать! Лучше было запитаться от кнопки обогрева заднего стекла/зеркал: питание на нее подается при включении зажигания, соответственно и на видеорегистратор! Проводку легко протащить через бардачок, потом под накладкой стойки, дальше по краю обшивки потолка и вывести через отверстие салонного зеркала!

Процесс установки

Сейчас – подробно о подключении видеорегистратора к освещению, с описанием всех этапов.

Что нужно для монтажа

Для подсоединения регистратора к потолочному плафону потребуются следующие подручные инструменты:

  • 2 отвёртки – крестовая и плоская;
  • провода для подключения;
  • кусачки;
  • паяльник;
  • изолента;
  • крепёжные скобы с липучками;
  • мультиметр.


Необходимые инструменты.

Снятие плафона освещения салона

Первое, что необходимо сделать – снять плафон освещения в салоне автомобиля. Вначале убирается защитный корпус. В зависимости от марки авто, снять его можно с помощью пластиковой лопатки, поддеванием острым предметом или просто руками. После снятия защитного корпуса нужно будет открутить крепежи плоской или крестообразной отвёрткой. Затем светильник без помех извлекается. Если что-то мешает, то, вероятно, у плафона есть дополнительное крепление. Чтобы определить его расположение, стоит снова поддеть светильник лопаткой или острым предметом.


Места крепления плафона.

Нюансы подключения проводов

После снятия плафона начинается этап присоединения проводов. Пошагово технология работ такова:

  1. Выполняется прокладка проводов. Чтобы они не были видны, их нужно завести под обшивку салона. Для этого, помимо плафона, потребуется снять солнцезащитные козырьки и покрытие боковых стенок ветрового стекла.
  2. Определить полярность проводов или клемм на регистраторе и плафоне. В этом поможет мультиметр, но часто всё понятно по цвету обмотки: красная – у «плюса», чёрная – у «минуса». Отрицательный провод видеорегистратора нужно подводить к такому же контакту на плафоне, положительный – к «плюсу».
  3. Аккуратно надрезать изоляцию на проводах от лампы. Контакты спаиваются друг с другом, места соединений тщательно изолируются. Соединение проводов должно быть максимально надёжным, иначе в работе регистратора будут сбои – помехи, искажения картинки.


Пример подключения на Renault Megane.

Проверка и сборка

Последний этап – убедиться, что все места соединений прочно заделаны, и проверить мультиметром напряжение на каждом проводе. После этого можно включать видеорегистратор, проверять качество картинки, отсутствие помех. Если всё работает, то можно приступать к укладыванию проводов. Стоит следить, чтобы не было перегибов, заламываний. Корпус плафона устанавливается на место, вешаются козырьки, все участки обшивки салона приводятся в изначальный вид.


Готовую конструкцию прячут внутрь плафона.

Выбираем место установки

Главная задача видеорегистратора – фиксировать максимально хорошо дорожную обстановку и ситуацию в пассажирском салоне. Для этого необходимо обеспечить хороший угол обзора, чтобы охватывать боковое пространство. Наиболее удачных мест – два: лобовое стекло примерно по центру для легких устройств и на передней панели для приборов потяжелее.

Вариантов крепления видеорегистратора также два. Это небольшая присоска или клейкая лента. Первая подходит тем, кто часто оставляет свою машину без присмотра или же обязан после поездки сдавать видеоотчет. А вот клеенка свойства теряет быстро. Таким образом она подходит исключительно для недорогих регистраторов, которые не жалко.

При выборе места следует учитывать фактор подушек безопасности. Их срабатывание может зацепить прибор и уронить его. Кроме риска гибели устройства в целом, он способен травмировать водителя или пассажиров.

Видеорегистратор Mio MiVue 788

Полезные советы и меры предосторожности

Обязательно обесточьте бортовую сеть перед началом работ по подключение видеорегистратора – просто снимите с аккумулятора клемму. Также стоит придерживаться рекомендаций по монтажу и дальнейшей эксплуатации.

  1. Надежно изолируйте соединения.
  2. Подавайте питание посредством предохранителя.
  3. Сначала проверьте, насколько правильно выполнены все соединения, только потом прикрепите клемму на аккумулятор.
  4. Строго соблюдайте полярность при подключении гаджета.
  5. Следите за тем, чтобы внутрь корпуса не попадала влага, в противном случае питание должно быть отключено.
  6. Позаботьтесь о приобретении карты памяти, объёма которой будет достаточно.
  7. Всегда забирайте девайс с собой, если автомобиль долго не эксплуатируется. Крепление тоже лучше не оставлять, в противном случае вор его заметит и решит, что стоит поискать остальное в вещевом ящичке.
  8. Немедленно отключайте видеорегистратор, если почувствовали в салоне дым или странный запах, в противном случае возможно внезапное возгорание.
  9. Включайте запись сразу после того, как сели за руль, поскольку непредвиденные обстоятельства не зря называют именно так. Происшествие на дороге может произойти в любой момент.
  10. Если регистратор вышел из строя, можете избавить себя от попыток отремонтировать гаджет, поскольку внутри него нет ничего, что рядовой пользователь мог бы починить самостоятельно. Обратитесь в сервис.

О том, как подключить светодиодную ленту на автомобиль, вы сможете прочитать в подробной статье нашего специалиста.

Меры безопасности

Есть несколько обязательных условий эксплуатации видеорегистратора, которые водителю придётся неукоснительно соблюдать.

  • при установке регистратора и в процессе его эксплуатации следует тщательно избегать попадания влаги внутрь корпуса (этот совет особенно актуален зимой, когда в салоне образуется конденсат). Если вода всё-таки попала в устройство, следует немедленно отключить питание;
  • если после подключения регистратора в салоне появился странный запах или дым, устройство необходимо срочно отключить, поскольку дальнейшая эксплуатация может привести к возгоранию;
  • если регистратор вышел из строя из-за неправильного подключения или в результате падения, его не стоит пытаться ремонтировать самостоятельно. В нём просто нет частей, которые мог бы починить рядовой пользователь. Всё, что может сделать владелец — отнести устройство в сервис, к квалифицированным специалистам.

Итак, подключить видеорегистратор несложно. Для этого не нужны сложные схемы и глубокие познания в электротехнике. Всё, что для этого требуется — терпение и умение пользоваться паяльником.

Куда и как крепится видеорегистратор

Перед установкой и подключением регистратора в автомобиле напрямую без проводов надо определиться с местом монтажа. Каждый вариант обладает своими преимуществами и недостатками. Наиболее простой метод прямого соединения — зафиксировать девайс на присоске, которая идет в комплекте с устройством.

Выбирая место монтажа видеорегистратора на присоске, надо учитывать следующие требования:

  1. Устройство с установленной присоской не должно загораживать обзор водителю. Правильно будет разместить прибор как можно выше, чтобы пассажирская зона также не была загорожена.
  2. Элементы управления устройством должны располагаться в прямой досягаемости для водителя. Чтобы потребитель при необходимости смог развернуть гаджет или произвести его быструю настройку.
  3. Устройство должно обеспечить лучший угол обзора.

Канал Топчик Китая рассказал о самостоятельном процессе модернизации присоски для регистратора, чтобы обеспечить ее качественное крепление.

Перед монтажом гаджета на присоске обязательно делается следующее:

  1. Место монтажа обезжиривается. Для этого используется тряпка из мягкого материала, обработанная спиртом либо другим нежирным растворителем.
  2. После обработки поверхности потребителю надо подождать, пока она полностью высохнет.
  3. Присоска должна быть надежно зафиксирована. После установки автовладельцу надо проверить качество монтажа.

Для более качественной фиксации присоски можно дополнительно обработать место монтажа водой. Но если поверхность обезжирена, этого можно не делать.

Основные преимущества присоски:

  • входит в комплектацию гаджета, не нужно дополнительно тратиться на ее покупку;
  • удобство установки и снятия;
  • есть возможность ежедневного демонтажа;
  • компактность изделия.

Недостатки, присущие этим элементам крепления:

  • неустойчивость установки, что особенно проявляется в зимнее время года;
  • не эстетичность.

Допускается монтаж присоски за зеркалом заднего обзора, но это более характерно только для небольших по размерам устройств. Такой вариант почти не мешает обзору и более эстетичен. Но при необходимости развернуть прибор на водителя могут возникнуть сложности.

Канал Avto-Blogger рассказал о том, как правильно и надежно зафиксировать присоску на поверхности ветрового стекла, чтобы она не отвалилась.

Можно зафиксировать устройство посредством двухстороннего скотча, этот вариант более практичен, но имеет свои минусы:

При необходимости потребитель не сможет снять регистратор, не повредив наклейку.
Качество установки будет полностью зависеть от материала, из которого выполнен двухсторонний скотч

Важно, чтобы он был влаго- и термоустойчивым.
Если у потребителя нет опыта установки, то с первого раза он может неправильно монтировать устройство.
При фиксации гаджета на поверхность ветрового стекла в жаркое время года возможно перегревание регистратора.. Можно использовать метод съемной фиксации гаджета при постоянно монтированной наклейке, которая располагается на платформе

Этот способ более подходящий. Потребитель может произвести установку гаджета на торпеду, если позволяет крепление. На центральной консоли устройство обычно фиксируется посредством двухстороннего скотча. Основной минус этого способа заключается в снижении угла обзора

Можно использовать метод съемной фиксации гаджета при постоянно монтированной наклейке, которая располагается на платформе. Этот способ более подходящий. Потребитель может произвести установку гаджета на торпеду, если позволяет крепление. На центральной консоли устройство обычно фиксируется посредством двухстороннего скотча. Основной минус этого способа заключается в снижении угла обзора.

Что касается преимуществ, то они следующие:

  1. Возможность быстрого подключения к электроцепи питания. Это обусловлено тем, что под торпедой расположены электролинии, к которым можно подсоединить устройство.
  2. Простота и быстрота установки.
  3. Качественная фиксация гаджета.
  4. Удобство получения доступа к элементам управления девайсом.

Существуют регистраторы, которые продаются в виде зеркала заднего обзора. Монтаж такого устройства рекомендуется доверить специалистам и обычно он производится на СТО. Как правило, это гаджеты премиального сегмента и они обладают постоянным подключением к цепи питания.

Куда и как лучше установить?

Установка видеорегистратора, как правило, осуществляется в двух местах:

  1. На лобовое стекло по центру возле зеркала или за ним. Подойдёт для очень лёгких устройств.
  2. Если же устройство потяжелее, то стоит его поставить на переднюю панель.

При этом прикрепить девайс можно на держатель-присоску, что позволит снимать и ставить на место регистратор при необходимости, однако со временем или в холодную погоду такое крепление становиться ненадёжным и может привести к падению и поломке устройства. Или же можно на клейкую ленту. Такое крепление более надёжное. Но снимать и ставить обратно регистратор у вас не получится. Потому если вы сомневаетесь в сигнализации или же часто оставляете машину без присмотра, вне охраняемой стоянки и боитесь что его утащат, то этот вариант вам неприемлем.

Также при установке в автомобиль с подушками безопасности стоит учитывать, чтобы регистратор находился вне зоны их действия, ведь если подушка раскроется и зацепит видеорегистратор, то он может стать причиной травм водителя или пассажиров.

Советы по подключению видеорегистратора

Конечно, лучше всего, чтобы человек разбирался хоть немного в теме электричества. Тогда и никаких советов не нужно. Желательно также обладать начальными навыками пайки. А для того чтобы не случилось неприятностей, необходимо соблюдать основные меры безопасности:

Первое что учитывается — это аккумулятор. Прежде, чем лезть в проводку автомобиля лучше скинуть клеммы с батареи, чтобы исключить риск замыкания

Кроме того, паяльником по неосторожности возможно нанести непоправимый вред самой АКБ.
Проводка под элементами панели прокладывается очень аккуратно, чтобы не смять её и не оголить изоляцию. Шнур должен приобрести расслабленное состояние и ни обо что не тереться.
Соединения нужно тщательно изолировать

Для этого используют разные приспособления: изоляционная лента, термический клей или усадка и т.д.
Для точного определения плюса и минуса лучше пользоваться прибором — тестером. С его помощью безопасно можно проверить напряжение на любом проводе.

Если необходима круглосуточная запись видео, то подключать видеорегистратор лучше всего к аккумулятору. В таком случае у него будет своя собственная дорожка питания. То есть, он будет работать постоянно, независимо от состояния машины. Выключить его можно будет только с кнопки на самом устройстве.

В принципе, подать питание на видеорегистратор ничуть не сложнее, чем на лампочку освещения

Важно только учесть преобразователь напряжения. Ну а если нет уверенности в своих силах, то лучше поехать в автосервис, где сделают так, как хочет владелец

Стоить это будет немного, а сделают на совесть.

При самостоятельном подключении соблюдайте меры безопасности, чтобы не нанести вред своей машине.

Axiom Car Vision 1100

Сам по себе видеорегистратор не маленький, но своим исполнением раздельной установки основного блока от непосредственно камеры оказывается самым маленьким и не заметным. Установив один раз вы не будите задумываться о ежедневном съеме регистратора. Устройство без проблем снимает по датчику движения во время вашего отсутствия, а при желании Axiom позволяет подключить вторую камеру для заднего стекла (например) автомобиля тем самым увеличив область наблюдения. Качество видео отличное не только днем но и ночью за счет напыления антибликового слоя и высокой светочувствительности. Конечно же имеется возможность просмотра отснятого материала на крупном дисплее основного блока.

Команда Топрадар надеется что наш обзор был полезен вам при выборе своего видеорегистратора!

Способы крепления

От места установки гаджета зависит способ его фиксации на поверхности. Это может быть двусторонняя липкая лента или присоска.

Использование присоски целесообразно при необходимости зафиксировать регистратор на лобовом стекле. Часто устройства продают уже с присоской. Позаботьтесь о том, чтобы поверхность была обезжирена. Для этой цели можно воспользоваться стеклоочистителем или обычным спиртом и мягкой ветошью. Далее поверхность должна хорошо высохнуть. Прислоните присоску вплотную к стеклу, прижмите и поверните защёлку в соответствующее положение для фиксации. Обязательно проверьте, насколько прочно устройство держится на стекле. Недолговечность присоски является её ключевым недостатком. Со временем она может покрыться трещинами, утратить эластичность, в итоге девайс упадёт и с высокой долей вероятности повредится. Температура на улице также влияет на плотность крепления. В зимнее время перед тем, как отправиться в путь, обязательно проверьте надёжность фиксации присоски и плотность её прилегания к стеклу.
Двухсторонняя липкая лента может идти в комплекте с регистратором, она более надёжно фиксирует устройство, но потеряет свои свойства, если вы будете слишком часто снимать гаджет

Если вы сами выбираете такую ленту, обратите внимание на стабильность её свойств при изменении температуры окружающей среды.
