Как выполнить подключение выключателя с подсветкой своими руками?

Неоновый индикатор

Большинство моделей выключателя работают с лампочкой неонового типа. Как она выглядит? Лампочка выглядит как баллон из стекла, в котором находится неон. На расстоянии расположены электроды. В приборе небольшое давление. Если его измерить, то оно с трудом достигнет нескольких десятых долей столба. В подобной среде между деталями при подаче электрического тока происходит тлеющий разряд. Что означает это словосочетание? Молекулы газы подсвечиваются. Если учитывать, что модели между собой отличаются цветом данного наполнителя, то варианты могут быть самими разными: красными, сине-зелеными и так далее.

Требования к подключению

Перед началом подключение нужно уточнить, какой светильник будет использоваться. Дело в том, что устойчивая работа подсветки возможна только при лампах накаливания и галогенных лампах. Не рекомендуется применять выключатели с подсветкой для светильников с пускорегулирующими устройствами.

От обычного выключателя данный прибор отличается лишь наличием подсвечивающего индикатора. Для этого используются неоновые лампы или светодиоды. Подключение выполняется по простой схеме. Осуществляется параллельное соединение индикатора с выводами выключателя. Когда осветительный прибор выключается, подсветка остается соединенной с нулевым проводом электрической сети от лампы с небольшим сопротивлением. Во время включения света, в схеме происходит замыкание и подсветка гаснет.

Подключение выключателя с индикатором выполняется в определенной последовательности. Осветительная цепь обесточивается. Отсутствие тока проверяется мультиметром или пробником. В стене высверливается отверстие под установочную коробку, которую нужно установить и закрепить. При необходимости выполняется демонтаж старого выключателя. В новом выключателе силовые провода подключаются при снятой клавише. Далее к проводам параллельно подключается индикатор. Собранный прибор размещается в коробке и закрепляется винтами. В завершение проверяется работоспособность подключенных элементов освещения.

Как правильно подключить наружный, внутренний и выключатель света с подсветкой: пошаговые инструкции для новичков

Способ подключения наружных, внутренних выключателей отличаются друг от друга. Также отдельных знаний требует и коммутация проводов для регуляторов со встроенным светодиодом.

Для коммутации лучше использовать специальные колпачки, они надёжнее держат скрутку

Подключения одноклавишного выключателя наружного типа с высоким показателем влажности

Вооружившись знаниями и требованиями касательно коммутации проводников, можно приступать к работе. Чтобы произвести все действия безошибочно, следуйте ниже приведённой инструкции.

ИллюстрацияОписание действия
Разбираем корпус выключателя, оставляем только заднюю часть и прикладываем его к стене, проверяем расположение уровнем. Если всё верно, делаем отметки для крепежей, если нет, корректируем положение.
Прикручиваем шурупами пластиковый корпус и снова проверяем по уровню, так как во время фиксации устройство могло сдвинуться.
Делаем отверстие в верхней части корпуса (она обычно съёмная) и пронизываем туда две жилы от кабеля. Собираем полностью корпус до схемы с контактами.
Теперь приступаете к коммутации проводников так, как показано на схеме. Ноль − к нулю, а фазу − к фазе.
Далее собираем оставшиеся детали, устанавливаем кнопку и проверяем работоспособность устройства.

Выполнить такое соединение довольно просто, ведь не нужно пробивать штробы и пользоваться стаканами для коммутации жил, так как накладной или наружный выключатель используется для открытого типа проводки.

Установка выключателя света внутреннего типа: коммутация в подрезетнике

Для начала необходимо подготовить штробы и протянуть проводку к подрозетнику (в него нужно завести два контакта: фаза и ноль, если проводка двухжильная). Далее следуйте алгоритму.

ИллюстрацияОписание действия
Разбираем корпус выключателя и заводим в него фазу, подсоединяя к нужному контакту (где стоит маркировка L), завинчиваем шурупом.
Один из контактов светильника заводим в подрозетник, предварительно сняв лишнюю изоляцию и выполнив подключение этого проводника на противоположный контакт выключателя.
Помещаем выключатель в подрезетник и прижимаем лапки, которые будут распирать крепежи, тем самым и будет держаться наш выключатель на стене.
К проводнику N крепим клемму, при помощи которой соединяем его с проводником от распределительной коробки.
Устанавливаем на место клавишу выключателя и проверяем его работоспособность в контакте со светодиодным светильником.

Чтобы проще было работать с проводами в подрозетнике, сделайте их длиннее, потом просто аккуратно укомплектуйте при монтаже вовнутрь стакана.

Правила установки одноклавишного выключателя с подсветкой: понятная видеоинструкция

Обратите внимание, что схема подключения одноклавишного выключателя с подсветкой несколько отличается от способа подключения традиционного регулятора. Поэтому для лучшего усвоения материала предлагаем посмотреть видео, которое мы подобрали для вас

Замена старого советского выключателя света в квартире на новый

Прежде чем приступить к замене приборов освещения, нужно узнать, какая проводка проложена в помещении, и выбрать подходящий выключатель. После чего можно приступать к пошаговой инструкции.

ИллюстрацияОписание действия
Отключаем электричество и проводим демонтаж старого одноклавишного выключателя. Для этого выкручиваем все болты, затем вынимаем механизм и освобождаем контакты проводников.
Вынимаем рабочий механизм нового выключателя, вывинтив все болтики.
Выполняем соединение контактов с клеммами выключателя так, чтобы жилы не перепутались. Ни в коем случае не переворачивайте их, а подключайте так, как есть.
Когда удобно разместили механизм выключателя в подрозетнике, можно закреплять его при помощи винтов.
Надеваем крышку корпуса выключателя, запускаем электричество и проверяем работоспособность.

Если вы произвели соединения правильно и надёжно зафиксировали все контакты, тогда светильник будет работать без нареканий.

Схема подключения двухклавишного выключателя разными способами.

В специальной публикации нашего портала мы подробно расскажем о том, как подключить выключатель с двумя клавишами. Вы узнаете как подключить люстру с тремя лампочками к двухклавишному выключателю, тонкости подключения двухкнопочных выключателей в домах с разными системами заземления и ошибки, которые возникают при подключении выключателя с двумя клавишами.

Правила подключения

Независимо от вида, установка выключателя с подсветкой происходит одинаково. Отличия лишь в паре нюансов.

Установка одинарного выключателя

Проще всего выполнить подключение одноклавишного (одинарного) выключателя с подсветкой. В первую очередь необходимо отключить электроэнергию и снять старый выключатель.

Для этого:

С помощью плоской отвертки снять клавишу.
Осторожно убрать декоративную накладку.
Открутить винты, соединяющие устройство с подрозетником. Вытащить его.
Ослабить крепления, отсоединить провода.

По окончании манипуляций на руках остается внутренность демонтированного выключателя

Ее выбрасывают или используют в качестве запасных деталей

По окончании манипуляций на руках остается внутренность демонтированного выключателя. Ее выбрасывают или используют в качестве запасных деталей.

Чтобы поставить новый выключатель света с индикатором/подсветкой, необходимо повторить перечисленные действия, только в обратном порядке:

  1. Вставить «внутренности» в подрозетник, не забывая прикрепить провода к контактам выключателя.
  2. Вкрутить болты.
  3. Установить декоративную рамку.
  4. Вставить клавишу.
  5. Включить электроэнергию для проверки правильности монтажа и подключения. Если работа сделана правильно, диод в подсветке засветится.

Монтаж и подключение выключателей с несколькими клавишами

Подключение двойного или тройного выключателя с подсветкой проводится примерно так же. Для установки конструкции с двумя клавишами понадобятся отвертка, бокорезы, наконечники и индикатор, с помощью которого определяют фазу.

Работа проводится так:

Как и в предыдущем случае, в первую очередь необходимо обесточить квартиру/дом. Далее начинается демонтаж старого устройства.
Снять клавиши и открутить винты. В подрозетнике останется три проводка. Один — приходящее питание, еще два — питание, уходящее к осветительному прибору.
Теперь, используя индикаторную отвертку, необходимо найти фазный провод, пометить его или просто запомнить

Действовать нужно крайне осторожно, потому что этот этап требует наличия напряжения в сети.
Обесточить сеть.
Провода зачистить от изоляции.
Взять новое устройство. В нем есть три контактные группы и пара проводов, идущих от подсветки.
С помощью измерительного прибора определить положение «Выкл.». Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов

Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов.
Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом.
Провод, идущий к люстре, соединить с контактом и закрепить.
Последний провод закрепить под контакт, на котором нет пластин.
Проверить правильность подключения.
Вставить внутреннюю часть выключателя в монтажную коробку.
Закрепить винты.
Установить на прежнее место клавиши.

Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов. Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов.
Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом.
Провод, идущий к люстре, соединить с контактом и закрепить.
Последний провод закрепить под контакт, на котором нет пластин.
Проверить правильность подключения.
Вставить внутреннюю часть выключателя в монтажную коробку.
Закрепить винты.
Установить на прежнее место клавиши.

По окончании монтажа подключить электроэнергию и проверить работоспособность устройства.

При необходимости в управлении источником света с разных мест следует установить проходной/перекидной выключатель. Его основное отличие от классических моделей — наличие подвижного контакта. Если нажать клавишу включение/выключение, он перекинется с одного контакта на другой, запуская работу второй цепи.

Подключение проходного выключателя с подсветкой

Схема подключения проходного выключателя предельно проста. Два отдельных устройства устанавливаются с двух сторон цепи.

Для этого понадобится проложить трехжильный кабель к одному и к другому. При включении первого выключателя цепь замкнется, и лампа будет гореть. При включении второго свет отключится.

Что лучше: коннекторы или пайка?

Предметом спора между начинающими электриками является вопрос «Стоит ли паять светодиодную ленту или лучше использовать коннекторы?». Дело в том, что у каждого из способов есть свои сильные и слабые стороны.

Преимуществом пайки является надежный контакт и возможность работы в условиях повышенной влажности и температуры, например, при использовании лент в сауне. Это предпочтительный метод подключения в большинстве случаев. Однако, если у Вас нет опыта в пайке, то хорошо припаять провода к ленте будет сложно.

Если использовать коннекторы – вам просто нужно надвинуть подпружиненные контакты на контактные площадки ленты и закрыть защелку. Однако, такая простота соединения имеет свои недостатки:

  • Пружинные контакты коннектора могут ослабнуть, в результате чего один из цветов или вся подсветка не будут работать.
  • Соединение не герметично, поэтому может окисляться. В результате опять-таки пропадёт контакт.

Коннекторы можно использовать в сухих помещения и бывают случаи, когда без них никак не обойтись. Например, при монтаже подсветки, состоящей из множества небольших отрезков или при работе в неудобных местах.

В зависимости от применения, вы можете купить коннекторы разных типов:

  • Для подключения питания — «торцевые»;
  • Для соединения двух отрезков лент с поворотом (поворотные);
  • Для стыкования двух лент.

6.1. Как паять ленту?

Чтобы припаять провода к светодиодной ленте, нужно:

  1. Зачистить слой силикона (он есть только у защищенных лент — IP65, например).
  2. Затем подготовить контактные площадки к пайке – зачистить их ластиком или деревянной частью спички до металлического блеска.
  3. Нанести флюс. Канифолью паять провода к светодиодной ленте сложно, поэтому можно использовать жидкий флюс ЛТИ-120, а также гелевый или пастообразный (например, F-2000).
  4. Залудить пятаки, для этого возьмите на кончик паяльника немного припоя и прикоснитесь к контактам — они должны покрыться ровным блестящим слоем. Кстати в качестве припоя используйте ПОС-61 или подобный.
  5. И припаять провода, кстати жилы проводников предварительно также лудятся.
  6. На провода предварительно надевают термоусадочную трубку и закрывают место соединений после пайки. Также можно нанести герметик на место пайки.

При неумелой пайке или пайке на весу (если лента уже смонтирована на вертикальной поверхности) вы можете замкнуть соседние контакты, особенно если паяете RGB-ленту. Поэтому после пайки проверяйте визуально и с помощью прозвонки линии на предмет коротких замыканий.

Важно! При пайке не держите долго паяльник на контактах – можно перегреть ленту, и она выйдет из строя. Тем не менее результат и надежность такого соединения стоят того, чтобы научиться это делать

Тем не менее результат и надежность такого соединения стоят того, чтобы научиться это делать.

Конструкция и принцип действия двухклавишного выключателя

Конструкция двухклавишного выключателя достаточно проста. Он состоит из:

  1. Двух клавиш (двигающиеся вверх-вниз части).
  2. Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.
  3. Клеммников (те места, к которым подводят напряжение или ток).

Редко третий элемент – клеммники – может заменяться в конструкции на винтовые зажимы. Отличие состоит в том, что первые долго и надежно держат провод, а вторые делают то же, но не зажимая провод, а закручивая его, поэтому первый вариант подключается проще и эксплуатируется дольше. Также в конструкцию может входить дополнительная подсветка – диммер, расположенная на каждой клавише. О подключении двухклавишного выключателя с диммерами читайте чуть ниже.

Внутри двухклавишного выключателя без подсветки находятся два провода, идущие параллельно друг другу и вход для фазы. Каждая из клемм, подходящая к клавишам, может независимо от другой размыкать либо смыкать контакт, вследствие чего включается одна лампа (часть ламп), вторая лампа, или все лампы вместе


.

Принцип действия выключателя заключается в вариативности степени освещения:

  1. Можно включить только одну клавишу, чтобы загорелась одна лампочка (или первая группа светильников).
  2. Есть возможность включить вторую клавишу – освещение изменится, так как одни части комнаты будут хорошо видны, а другие – немного затемнены.
  3. Третий вариант – включение “на полную катушку” – в положении “вкл” находятся обе клавиши – тогда комната получает максимум освещения.

Кстати, некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.

Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.

Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:

Виды клемм для соединения проводов: советы по выбору

Схема подключения УЗО: инструкция, методы, ошибки

Схемы подключения низковольтной RGB ленты на 12/24 Вольта

Правила подключения многоцветной светодиодной ленты не особо отличается от одноцветной. Однако между блоком питания и RGB-лентой всегда устанавливают контроллер, без него мы не сможем управлять цветами и программами освещения.

3.2. Несколько блоков и более 5 метров ленты (с RGB контроллером)

Также, как и в предыдущем случае мощности контроллера может не хватить, если нужно управлять длинным отрезком мощной и яркой ленты. Поэтому нужно подключать ленту через усилители, как показано на схеме ниже.

Ниже представлена самая популярная схема подключения многоцветной RGB ленты, если в цепи есть контроллер и более 1-го блока. Подразумевается, что все оборудование (блоки, усилители и контроллер) установлено в одном месте и от них идет разводка проводов до ленты.

У RGB лент, как и у одноцветных моделей существует многозональное управление.

Во всех случаях сигнал с задающего контроллера на усилитель можно брать как напрямую от контроллера, так и с конца светодиодной ленты или от предыдущего усилителя.

Установка и подключение коммутационных приборов с подсветкой

Цепочка индикации на работу выключателя почти не влияет, а для ее функционирования не имеет значения, с какой стороны будет подходить фазный провод. Поэтому для стандартных ключевых приборов наличие подсветки ничего не меняет. Аппарат так же монтируется в разрыв фазного провода. К нему так же подключается питающая жила, а отходят проводники по количеству нагрузок. Но существует несколько моментов.

Монтаж включателей с одной клавишей

Установка и подключение одноклавишных приборов особенностей не имеет. Но надо учитывать, что индикатор может быть расположен как в верхней части панели аппарата, так и в нижней (бывает и в средней). Поэтому ориентироваться на положение лампы, чтобы определить включенное положение клавиш, нет смысла.


Включатели с верхним и нижним расположением светоизлучающего элемента.

Особенности подключения прибора с двумя клавишами

При подключении двухклавишного выключателя освещения с подсветкой надо иметь в виду, что индикацией в большинстве случаев оснащается только одна пара контактов. Поэтому при включении одной из клавиш светоизлучающий элемент погаснет, и прибор останется без индикации

Это неважно, если аппарат коммутирует две системы освещения в одной комнате. Но может иметь значение, если включатель управляет светом двух разных помещений (туалет и ванная в раздельном санузле)


Цепь подсветки двухклавишного аппарата.

Подключение проходного переключателя с цепью индикации

Для проходного прибора описанный принцип дешунтирования цепи малопригоден. Если цепь освещения разорвана, то контакты одного выключателя могут быть замкнуты. И если подсветка установлена только на одну пару контактов (подобно двухклавишному выключателю), то при выключенном свете эта цепь будет зашунтирована.


Схема работы проходных включателей с индикацией.

Для устранения этого недостатка надо ставить подсвечивающие элементы на каждую пару контактов и применять два световых излучателя. Это требует дополнительного места внутри аппарата и дизайнерских изысков по исполнению фронтальной панели. Поэтому для маршевых выключателей применяют параллельные схемы включения излучающих элементов.


Работа проходных переключателей с индикацией включенного положения.

На первой схеме дополнительные элементы подключены параллельно неподвижным контактам. В этом случае при разорванной цепи и погашенном освещении будут гореть оба индикатора. При собранной главной цепи обе лампочки окажутся незапитанными.


Работа проходных переключателей с индикацией включения нагрузки.

Другой вариант – индикация включения. В этом случае индикаторные лампочки горят при включенном светильнике. Недостатками подобного соединения являются:

  • необходимость прокладки третьего провода между маршевыми переключателями;
  • необходимость прокладки нулевого провода N до выключателей.

Да и практическая польза индикации включенного состояния светильников вызывает сомнения. Эти индикаторы будут светиться, даже если в светильник не установлена лампа или к нему забыли подключить кабель.

Подписка на рассылку

Выключатели с индикатором (с подсветкой)– это удобные устройства, которые позволяют быстро найти выключатель в темной комнате. Подсветка осуществляется при помощи неоновой лампы, установленной в корпусе выключателя.

С их появлением функциональность выключателей возросла, но и проблем не уменьшилось. Ведь каждый механизм имеет свои особенности.

Как устроен выключатель?

Фаза, приходящая к данному выключателю, подключается на L — входящий контакт (рис.2), а с выходящих контактов уходит на освещающие лампы. Подвижные контакты при этом замыкаются между собой.

Устанавливается цепь подсветки, которая включает резистор и «неонку» — неоновую лампочку, и припаиваются к контактам L1 и L. Таким образом, когда контакты L и L1 разомкнуты, неоновая лампочка горит, а при включении света данные контакты замыкаются подвижным контактом, что исключает из схемы цепь подсветки.

На что обратить внимание?

При выборе выключателя с индикатором необходимо оперировать мощностью потребления всех осветительных приборов, подключаемых к выключателю. На внутренней стороне выключателя указывается маркировка и номинальный ток (максимально допустимый) ток. В основном выключатели производятся на ток 10 и 16 А и соответственно максимальная мощность подключения для них составляет 2,2 и 3,5 кВт.

Так же необходимо отметить, что не стоит использовать выключатели с подсветкой для работы с энергосберегающими (люминесцентными) лампами. Потому как в выключенном состоянии мерцает энергосберегающая лампа, а такое «поведение» лампы вряд ли кого-то обрадует.

В настоящее время есть специальные виды осветительных приборов — лампа мерцающая свеча, которые имитируют трепетание пламени на ветру.

Почему мигает лампа при установке выключателя с подсветкой?

У многих пользователей возникают проблемы с энергосберегающими лампами, при установке выключателя с индикатором, и возникает вопрос о том, почему мигает энергосберегающая лампа. Дело в том, что когда выключатель находится в отключеном состоянии, ток, проходя через цепь сигнальной неоновой или светодиодной лампочки, заряжает конденсатор ЭПРА, который находится внутри лампы. Это является распространенной причиной, почему мерцают энергосберегающие лампы – напряжение достигает величины срабатывания и лампа вспыхивает, после чего конденсатор разряжается и процесс повторяется снова, по мере заряда.

Если выключенная лампа мигает, можно убрать подсветку из выключателя или параллельно лампе поставить резистор, либо другой конденсатор.

В настоящее время некоторые производители осветительных приборов учли проблему, когда после выключения лампа мигает, и решили её посредством шунтирования ламп либо увеличения времени задержки включения – плавный пуск.

У многих пользователей возникают проблемы с энергосберегающими лампами, при установке выключателя с индикатором, и возникает вопрос о том, почему мигает энергосберегающая лампа.

Данный вариант решения проблемы, когда мигает светодиодная лампа, является оптимальным. На набор мощности данных ламп технологически отводится 1-2 секунды, однако к недостаткам данных ламп можно отнести набор полной яркости только через 1-1,5 минуты.

Еще одной причиной, почему мерцают лампы, может быть неправильное подключение, когда через выключатель идет ноль, а не фаза. Таким образом, если светодиодные лампы мерцают, можно произвести переподключение выключателя самостоятельно или вызвать для этого специалиста. Кроме того, если мигает люминесцентная лампа, это может не зависеть от качества самой лампы. В таком случае нужно попробовать отключить индикатор.

Таким образом, приобретая выключатель с индикатором, лучше всего подобрать лампы с плавным включением, а при установке тщательно проверить правильность подключения проводов, в таком случае проблемы, когда энергосберегающая лампа мигает после выключения, будут не страшны.

Новый дом! Двойные выключатели света после строителей работали нормально! Решил променять на выключатели с подсветкой! При этом подсветка вроде не горит, и один свет включается от одной клавиши, а второй включается только при включённой первой. Если выключаешь первую клавишу, оба света гаснут! Ставлю обратно выключатель без подсветки — всё выключается и включается нормально! Причём это на данный момент в 3-х комнатах! Но думаю что тоже и в коридоре и кухне будет! Пытался что то понять, но знаний не хватило!? Подскажите что делать? Спасибо!

Подключение наружного одноклавишного выключателя

Если домашняя электропроводка выполнена открытым способом, то есть поверх стен, то применяются наружные выключатели. В данном случае коробка под выключатель не применяется, выключатель крепится прямо на стену с помощью саморезов, а в некоторых случаях, и дюбелей.

Порядок работы:

  1. Разобрать выключатель. Для этого снять с него клавиши, открутить винты, крепящие механизм к корпусу.
  2. Срезав изоляцию на концах проводов, вставить фазный провод, идущий от распределительной коробки во входное отверстие механизма, а идущий от выключателя к месту монтажа светильника в выходное отверстие.
  3. Закрутить винты для надежной фиксации проводов.
  4. Закрепить на стене подрозетник с механизмом, соединить с корпусом выключателя. Некоторые модели выключателей бывают без подрозетника, в таком случае механизм крепится прямо на стену.
  5. Установить клавишу.

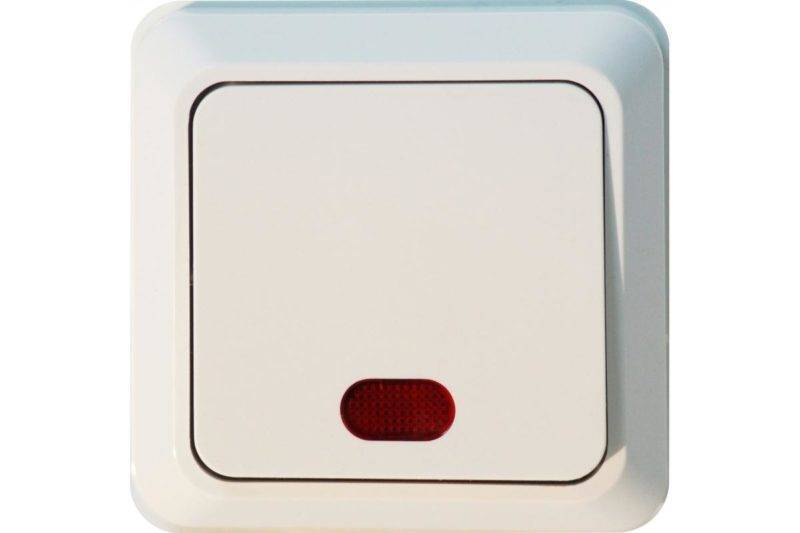

Наружный одноклавишный выключатель
