Как организовать и реализовать подсветку рабочего стола

Неисправности и их проверка

Самые распространённые ленты питаются от напряжения сети в 12 вольт, оно является безопасным для человека. Итак, чтобы проверить светодиодную ленту, нам понадобятся: лента, блок питания к ней, тестер и немного времени.

Фото 01. Проверка с помощью мультиметра.

Блок питания

“Для начала — нужно найти начало”

Проверка любой цепи производится по этапам. Начинать рекомендуется с источника питания, так как он в первую очередь влияет на работоспособность. Существует два типа источников питания:

  1. Закрытого типа – имеют четыре провода, два из них – вход, это источник переменного питания от сети 220 В, и выход, тоже два провода. На фото-примере, согласно схеме подсоединения, видно, что слева подсоединяется переменная сеть 220 В, а справа выход постоянного тока 12 В с указанием полярности согласно цвету. Brown (коричневый) – это +, Blue (синий) – это минус. Соблюдайте полярность!

Фото 02. Внешний вид блока питания закрытого типа.

2. Открытого типа – подсоединение осуществляется при помощи зажимов. Такие источники питания аналогично имеют маркировку. В нашем случае контакты 1 и 2 – сеть переменного напряжения 220 В, контакт 3 — земля, 4 и 5 — минус, 6 и 7 — плюс.

Фото 02. Внешний вид блока питания открытого типа.

Для проверки питания установите тестер в режим измерения переменного напряжения, убедитесь, что 220 В поступает (клемма 1 и 2), затем переведите в режим измерения постоянного тока и убедитесь, что на выходе (клеммы 4 и 6) получаем необходимые 12 В.

Фото 04. Проверка показывает, что данный БП исправен.

Проверив исправность блока питания, переходим следующему этапу — проверить светодиодную ленту мультиметром.

Проверка ленты

Существует четыре типа возможных неисправностей:

  • не горит полностью;
  • не горит половина;
  • мигает или мерцает вся лента;
  • мигает или мерцает или не горит отдельная часть (части);

Выше мы рассмотрели какие могут быть неисправности, далее рассмотрим их подробно.

Не горит полностью

Вслед за проверкой блока питания проверьте провода: возможно, они имеют повреждения, и напряжение к ленте не поступает. Проверьте качество соединения провода с лентой, оно может быть выполнено:

  • При помощи пайки и тоже может иметь повреждения.

    Фото 05. Пайка светодиодной ленты.

  • При помощи соединительного разъёма, контакты которого со временем окисляются.

    Фото 06. Соединительные разъемы.

Устраните следы окиси и все механические повреждения. Не допускайте замыкания контактов. Не старайтесь отремонтировать старые соединения, лучше использовать новые коннекторы – это обезопасит вас и ваше помещение от короткого замыкания. Если все соединения в порядке — проблема в самой ленте.

Лента гибкая, но не забывайте, что в основе её лежит гибкая печатная плата, которая имеет ограничения на изгиб, она может перегнуться и лопнуть. В таком случае плата внутри ленты может иметь повреждения сразу после пайки, в самом начале ленты. Попробуйте подать напряжение с блока питания на следующие контакты. Они расположены немного дальше, на местах разреза ленты. Соблюдайте полярность (+,-). Для этого удобно на провода от блока питания припаять крокодилы, и зажать в них иголки.

Фото 07. Устройство ленты

Не горит половина

Частный случай описанной выше проблемы. Возможен обрыв цепи печатной платы на участке ленты. Необходимо прозвонить и удалить из цепи поврежденный участок. Также его можно определить методом проверки подачи напряжения, на ячейки последовательно одну за другой, на каждый контакт. Соединение выполнить аккуратно. Пользуйтесь соединительными контакторами либо паяльником. Остатки флюса удалите спиртом.

Лента мигает или мерцает

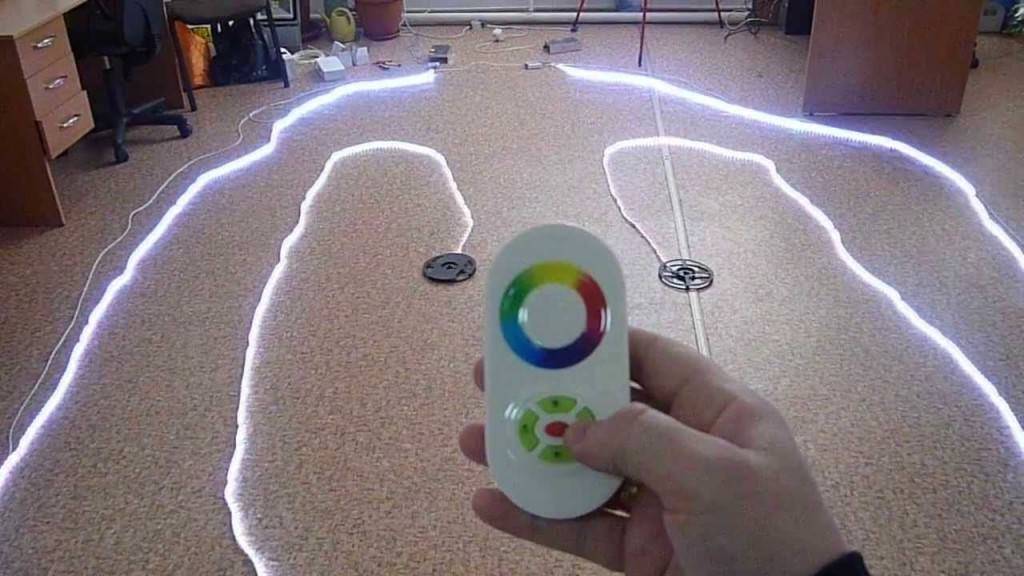

Фото 08. Мерцающая лента.

Причин может быть несколько:

поврежден блок питания – в таком случае проверить ленту можно, подсоединив ее к исправному источнику питания

Если проблема решена, замените блок питания на новый;
при исправном блоке питания проверьте провода постоянного тока, которые находятся на участке цепи “блок питания — лента”, также обратите внимание на соединения, возможен плохой контакт;
при условии что блок питания в норме, контакты тоже — проблема в участке ленты: переломана дорожка печатной платы. Удалите такой участок

Как его определить указано выше.
срок службы светодиодов истёк – замените ленту.

Мигают, мерцают или не горят отдельные части

Это тоже распространённая проблема. Происходит от повреждения одного из светодиодов, соединённого последовательно, либо сопротивления, которое впаяно перед ними.

Повышенная яркость ленты также является причиной этой неисправности. В таких случаях лучше всего заменить повреждённый участок ленты. При хороших навыках работы паяльником можно самостоятельно устранить данную неполадку. Далее мы расскажем об этом.

Варианты освещения комнаты

Освещение для детской планируется не только по общим параметрам (размер и форма комнаты, применяемые отделочные материалы и т.п.), но и в зависимости от пола малыша.

Исходя из норм освещенности и площади детской комнаты, а также высоты ее потолков варианты могут быть следующими.

При площади менее 6 м2 для общего освещения достаточно лампы накаливания в 60 Вт, не закрытой полностью плафоном (или с выполненным из хорошо пропускающих свет материалов), а, например, с тканевым абажуром. Или можно установить только потолочные споты 8 Вт/м2, т.е. при площади комнаты 6 м2 мощность всех спотов должна быть 48 Вт. При средней мощности одного в 5 Вт понадобится 10 точечных светильников на потолок.

Настольный светильник не должна быть мощностью более 60 Вт (для ламп накаливания) и не должна быть закрыта плафоном.

Прикроватные бра и светильники могут быть выполнены в виде различных героев сказок, но если ребенок любит почитать перед сном, то следует установить аналогичный с настольным светильник.

Для девочек

Нельзя четко разделить осветительные приборы на предназначенные для девочек и для мальчиков. В первую очередь можно посоветовать отталкиваться от общей стилистики комнаты.  Далее смотрим по цветовому ее оформлению.

Затем учитываем возраст. Для маленьких девочек предпочтение отдается абажурам пастельных тонов, не мешающих сну, для дошкольниц – яркие цвета, для девочек школьного возраста можно рекомендовать оттенки белого, бежевого или контрасты (черный-розовый).

Если планируется использование одной люстры в течение длительного периода времени, то лучше не приобретать их «детские» варианты (абажуры с картинками или формой животных), а покупать обычный классический осветительный прибор.

Для мальчиков

Современное освещение для детской комнаты мальчика предполагает использование светильников простых геометрических или абстpaктных форм, изготовленных преимущественно из пластика, металла и стекла (для детей постарше), возможно, в очень ярком цвете.

Цвета абажура должны сочетаться с мeблировкой комнаты.

Функционал умного освещения

Функционал управления освещением технологии «Умный дом» включает в себя:

  • простой алгоритм «включение-выключение», в который могут входить функция регулировки яркости посредством диммера;
  • управление, как отдельными осветительными приборами, так и целыми группами (подсветка веранды, дорожки на придомовом участке);
  • работа со световыми сценариями (вечерний ужин, сон, чтение), а также дополнительные протоколы, связанные с автоматическим закрытием и открытием оконных проемов шторами и жалюзи;
  • ручное управление посредством специальных сенсорных панелей переносного типа или встроенных в стену каждого помещения;
  • регулировка работы освещения посредством датчиков движения или присутствия;
  • дистанционное управление подсветкой через сеть интернет.

Процесс

Гетинакс нужно разрезать на несколько полосок (1 см шириной). Пластиковую бутылку режем так же, как и гетинакс. Далее в гетинаксе нужно проделать места для светодиодов. Диаметр дырок должен быть около 5 мм. Ориентировочно на полметра должно быть 16 дырок. Светодиоды вставляем в отверстия и приступаем к пайке. Объединяем в одну цепь группами по 4 светодиода. Она будет рассчитана на 12 вольт. С помощью эмалированного провода спаиваем наши четыре цепочки в одну цепь. Пайка проходит параллельно. Проверяем работоспособность светодиодов под напряжением. Если все в порядке, надеваем термоусадочную трубку и нагреваем ее. Лучше всего это делать с помощью строительного фена, но на крайний случай подойдет и обычная зажигалка.

Процесс изготовления: пошаговая инструкция

  1. Перед обработкой поверхности столешницу следует собрать из двух подготовленных досок. Соединив их, отшлифуйте основу.
  2. На стол залейте подготовленную смесь из эпоксидной смолы и люминесцентной краски. Состав должен заполнить все трещины, поэтому повторяйте процедуру 8-10 раз. После этого закройте поверхность клейкой бумагой и оставьте сохнуть до следующего дня.
  3. Готовую поверхность после снятия бумаги отшлифуйте. После зачистки покройте основу полиуретановой краской.
  4. Еще раз пройдитесь шлифовальной машинкой по еще влажной поверхности. Снимите остатки смолы. При необходимости края можно зачистить, а углы закруглить лобзиком.


Стол со светящейся поверхностью можно оформить по своему вкусу

3D-стол своими руками

Рассмотрим изготовление более сложного, но наиболее безопасного и красивого светодиодного стола.

Материалы

Для того чтобы сделать столик, потребуются следующие материалы:

  • Зеркало (диаметр 60 см);
  • Зеркальная полупрозрачная самоклеящаяся пленка;
  • Пенополистирол (для корпуса);
  • Стекло или оргстекло (толщина 4 мм, 65 х 65 см);
  • Наждачная бумага;
  • Шпаклевка;
  • Металлическая полоска в рулоне (для окна);
  • Провода;
  • Мгновенный суперклей;
  • Двусторонний скотч;
  • Блок питания 5/5.5В 200/300мА с выходом USB;
  • Лента самоклеящаяся светодиодная (не меньше 1,5 – 2 метров);
  • Контроллер Arduino Uno;
  • Программатор для Arduino (для проектов);
  • USB для запитки микроконтроллера.

Инструменты

Инструменты, необходимые для создания светодиодного столика:

  • фрезер (обязательно нужна насадка для изготовления круглых деталей);
  • обычный или электрический лобзик;
  • паяльник (обязательно нужен припой для паяльника);
  • дремель;
  • ножницы;
  • нож (для резки металла и оргстекла);
  • карандаш, ручка, тонкий маркер;
  • угольник (линейка).

Этапы работ

Шаг 1. Из куска оргстекла вырезаем круг по диаметру нашего зеркала. Края зачищаем, стружку убираем.

Шаг 2. Аккуратно клеим на оргстекло самоклеящуюся пленку. Клеим оргстекло к столу скотчем. Снимаем пленку, которая нанесена на оргстекло, и пленку с зеркальной пленки. Сбрызгиваем оргстекло водой, а еще лучше – мыльным раствором. Помещаем зеркальную пленку на стекло и выгоняем все образовавшиеся пузыри.

Шаг 3. Выступающие краешки зеркальной пленки срезаем ножницами. Оставляем всю конструкцию для высыхания (не меньше 12 часов).Шаг 4

На высохшее зеркальное оргстекло нужно осторожно прикрепить металлическую полоску при помощи прозрачного суперклея

Шаг 5. Светодиодную ленту клеим на внутреннюю сторону металлической полосы.Шаг 6. В металлической полосе сверлим отверстия для проводов.

Шаг 7. Шлифуем полученные отверстия.Шаг 8. Код для подключения можно написать самому, а можно воспользоваться готовым. Схема подключения контроллера Arduino Uno:

Шаг 9. Из оргстекла нужно вырезать 10 – 15 небольших прямоугольников. При помощи прозрачного мгновенного клея прикрепляем их на лицевую сторону зеркала. Они будут служить подпорками для конструкции из стекла и металла. Размер прямоугольников должен быть таким, чтобы полоса вместе с оргстеклом перекрывала наше зеркало.


Шаг 10. На прямоугольники устанавливаем сверху конструкцию со стеклом. Клей должен полностью просохнуть. Желательно сверху положить что-то тяжелое для лучшего скрепления поверхностей.Шаг 11. Вторую (внешнюю) пленку снимаем с оргстекла. Такую конструкцию можно использовать как зеркало. Устанавливаем конструкцию на стол со столешницей такого же или меньшего диаметра.

Шаг 12. Подаем питание на Arduino и загружаем наш код.

Что такое светодиодное освещение

Светодиодное освещение – это одна из перспективных технологий искусственного освещения, базирующаяся на использовании светодиодных источников света.

Применение светодиодов в качестве источников света стало возможным после получения диодов, которые испускают белый спектр. Принцип действия led основывается на физике полупроводников. Диод представляет собой два соприкасающихся друг с другом полупроводниковых материалов, в одном из которых преобладают электроны, а в другом – положительный ионы. При прохождении через границу соприкосновения электрического тока происходит рекомбинация электронов и ионов. В результате электроны переходят на другой энергетический уровень, появляется избыток энергии. У светодиодов этот излишек выходит в виде светового излучения (в малой степени в виде тепла).

Схема появления излучения

В зависимости от используемых полупроводниковых веществ различается длина испускаемых световых волн. Самыми первыми (1962 год) были придуманы led-элементы, которые светили красным. Потом появились желтые и зеленые цвета. В 1971 году изобрели диод синего цвета, но лишь спустя 20 лет была придумана недорогая технология его изготовления.

Белый свет был придуман самым последним: в 1995 году. Но потребовалось еще несколько лет, чтобы создать лампочку, которая бы светила с яркостью, достаточной для бытового и промышленного применения.

С тех пор уже примерно 10-15 лет доля светодиодного освещения постоянно растет за счет многочисленных достоинств и постоянного снижения стоимости.

Качественная led-лампа состоит из нескольких элементов: цоколь, драйвер, радиатор, светодиод, рассеиватель (колба).

Конструкция LED лампы

Цоколь необходим для подключения к патрону светильника. Для удобства использования и взаимозаменяемости источников света цоколи у led выпускаются тех же видов, что и у других часто применяющихся ламп. Это винтовые е14, е27, штырьковые g4, g9, gu5,3 и другие.

Драйвер – самый важный элемент, который не видим глазу, он прячется в цоколе. Он стабилизирует поступающее напряжение, преобразует переменный ток в постоянный. За счет стабилизации электричества достигается долгий срок службы led-ламп и некоторые другие достоинства. Также драйвер питает светодиоды.

Драйвер состоит из микросхем, импульсного трансформатора, конденсаторов. Во многом высокая цена на светодиодные лампы объясняется ценой драйвера. Для снижения стоимости готовой лампочки производители заменяют этот элемент на простой блок питания. Блок питания не обеспечивает стабилизации тока и напряжения, что негативно сказывается на качестве источника света. Кроме того драйвер невозможно установить в миниатюрные лампочки: не хватает места.

Радиатор отводит от светодиода возникающее тепло

Чем он больше, тем лучше охлаждается источник света, что важно для мощных и больших ламп

Рассеиватель помогает распределить световой поток в пространстве, защищает корпус от пыли, влаги.

Светодиоды – основной рабочий элемент, за счет которого появляется свечение.

Преимущества светодиодной ленты

  1. Диодное освещение предоставляет широкие возможности для реализации дизайнерских идей. В частности, с применением светодиодной ленты можно сделать равномерную подсветку по всему периметру потолка, организовать внутреннее освещение потолочных панелей или световое зонирование помещений, а также добиться необходимой интенсивности и направленности светового потока.
  2. Простота монтажа и подключения. Благодаря несложной электрической схеме и малому количеству входящих в нее элементов вполне может быть сделана светодиодная подсветка своими руками.
  3. Низкое потребление электрической энергии.

Необходимые материалы

Для изготовления светящегося стола понадобятся такие материалы:

  • доски – 2 штуки (шириной 40-50 см, длиной 1-1,2 м);
  • эпоксидная смола;
  • клейкая бумага;
  • люминесцентная и прозрачная полиуретановая краска;
  • наждачная бумага.


Выбирать «пестрый» вариант или относительно ровно светящийся необходимо исходя из вашего вкуса и потребностей.


Обработать деревянную столешницу при помощи специальной смолы способен каждый, кто умеет держать в руках инструмент.

Дерево выбирают с заметными трещинами неправильной формы. Приветствуется доска с видимыми местами от среза суков и неоднородной текстурой. Хорошо подходят для кипарис или дуб. Если дерево недостаточно сухое, выставите его на некоторое время на солнце.


Дерево выбирают с заметными трещинами неправильной формы.

Эпоксидной смолы необходимо взять столько, чтобы хватило на заливку трещин несколько раз.


Эпоксидной смолы необходимо взять столько, чтобы хватило на заливку трещин несколько раз.

Самостоятельное создание мебели для дачи или дома – отличное подспорье для экономии бюджета.

Варианты подключения

К компьютеру

Включение на фоне монитора не очень мощного источника света, существенно снижает нагрузку на глаза пользователя, поэтому сейчас популярны в продаже такие системы со всеми основными составляющими: диодами, блоком управления напряжением и разъемами USB.

Монтаж такой системы очень прост:

  • блок питания крепится на двусторонний скотч на задней стороне монитора;
  • также с тыльной стороны экрана, но по периметру его краев размещаются светящиеся ленты;
  • ленты при помощи проводов соединяются с блоком питания;
  • от блока идет провод с USB разъемом для подключения к компьютеру;
  • после скачивания и установки необходимых драйверов устройство полностью готово к работе.

К компьютерному блоку питания

Все питающие блоки имеют стандартный набор рабочих напряжений и разнятся только мощностью допустимой нагрузки. Так выходное напряжение каждого провода в блоке соответствует его цвету: оранжевый +3,3 В; красный +5,0 В; желтый +12,0 В; голубой -12,0 В; синий +5,0 В SB; черный GND.

На БП, как правило, есть этикетка с таблицей, в которой обозначены критическая мощность и максимальный ток нагрузки по отношению к разным параметрам напряжения. Например, блок питания рассчитанный на нагрузку 400 W на самом деле по цепи с напряжением +12 В имеет силу тока 16 А, чего хватит для питания любой обычной светодиодной системы подсветки.

Еще одним нюансом использования БП является необходимость его принудительного включения, так как в составе системного блока эта команда приходила от материнской платы. При отдельном использовании БП для его включения понадобится замкнуть к 16 и 17 контакты зеленого и черного цвета соответственно.

Для включения питания LED ламп на 12 В необходимо использовать желтый и черный провод четырех контактного разъема, они наиболее удобны.

Нелишним будет монтаж разъемного соединения при помощи использования стандартных компьютерных разъемов, припаянных к клеймам диодов.

Техника подключения ленты с током 24 В аналогична приборам меньшей мощности. Разница только в цвете и соответственно напряжении подключаемых от блока проводов. Компьютер не имеет устройств требующих питания 24 В, но в нем есть компоненты которым требуется разность напряжения +12 В и -12 В, вот при совмещении этих значений и можно получить 24 В.

Для этого надо подключить элемент к желтому и голубому проводам много контактного разъема. Нагрузка в этой цепи будет существенно ниже, поэтому проверять работоспособность конструкции, придется в каждом конкретном случае на собственном опыте.

К авто

Автомобильная электросеть рассчитана к 12 В, но на самом деле ее значение может быть больше 14,5 В, что вредно для светодиодов, рассчитанных точно на 12 В. Поэтому при подключении напрямую к прикуривателю, рекомендуется использовать резистор, для нивелирования этой разницы.

Другой, более надежный вариант питания через стабилизатор, который можно изготовить своими руками.

Подключиться к сети можно не только через разъем прикуривателя, но и в любом месте салона, где доступны провода подсветки салона. Например, при подключении ее к питающим проводам лампы в багажнике, подсветка, так же как и лампа будет загораться только при его открывании.

К батарейке

Подключение светодиодов к батарейке является одновременно и одним из самых простых вариантов и самым нерациональным так, так в зависимости от длины планки понадобится собрать батарею из нескольких элементов и проработает такой пробор освещения относительно недолго, пока батарейки не «умрут».

С другой стороны, если есть повышенная необходимость в компактности и мобильности то − это лучшее решение, например, для питания подсветки какого-нибудь маскарадного костюма.

В этом случае, как и в других, могут использоваться устройства регулировки и управления свечением.

Все батарейки имеет маркировку клейм в виде плюса и минуса, таким образом, при подключении черного провода от источника света к минусу, а красного к плюсу на светодиоды будет подано электричество. Опытным путем, добавляя электролитические элементы в батарею можно добиться оптимальной мощности осветительного устройства.

Типы ИК освещения

В зависимости от
рассматриваемых параметров, инфракрасная
подсветка классифицируется по нескольким системам:

  1. Типу светоисточника.
  2. Конструкционным особенностям.
  3. Длине волны.
  4. Дальности действия.
  5. Исполнению оптической системы.

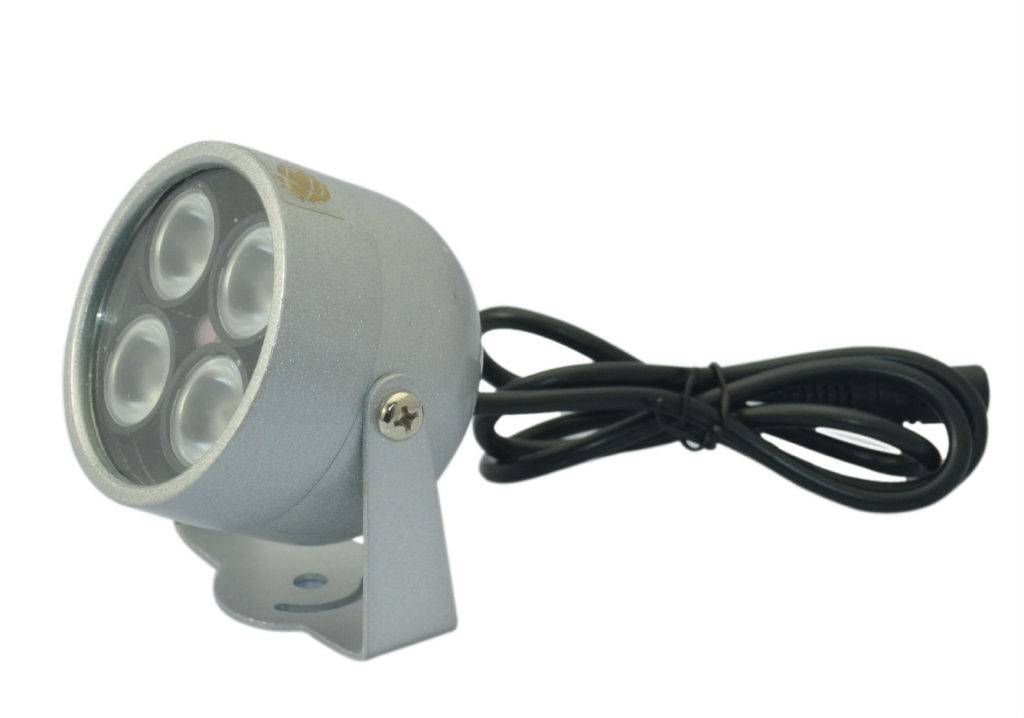

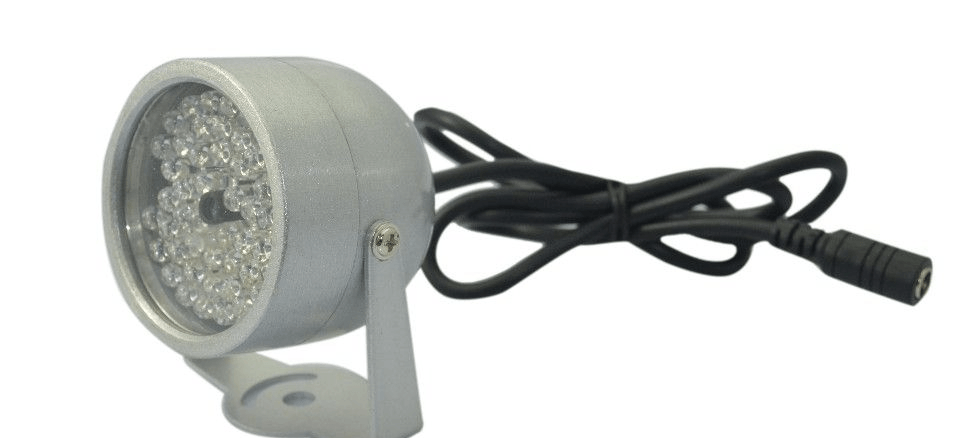

По виду источника
излучения приборы ИК подсветки делятся на две разновидности:

  1. Светодиодные.
  2. Ламповые.

Конструкция первых
схожа со стандартными ламповыми прожекторами. Среди их главных достоинств особо
выделяются – низкое энергопотребление, долговечность, пожаробезопасность и
неприхотливость ухода. Второй тип – в качестве источника содержат лампу. Он в
свою очередь также разделяется на два подвида:

  1. Непосредственно излучающие в инфракрасном диапазоне. В основе применяется лампочка накаливания с поверхностью, покрытой специальным составом, пропускающим излучение только в диапазоне длин волн порядка 720-800 нм.
  2. Со светофильтром, ограничивающим проход света свыше 950 нм. Главный недостаток – большой расход энергии (до 0,5 кВт/ч) и малый радиус действия.

Вообще, хотя ламповые системы ИК-подсветки и дешевле светодиодных аналогов, они весьма энергозатратны и недолговечны – лампочку приходится регулярно менять.

По конструкционным
признакам ИК-подсветка бывает:

  1. Встроенной.
    Объединена в одном корпусе с камерой слежения. Характеризуется компактностью, а
    также тем, что ее не надо настраивать под объектив. Недостатки – небольшая
    мощность, вероятность засветки изображения, особенно объектов, покрытых
    светоотражающим слоем, а также ложное срабатывание детектора движения из-за
    излишнего внимания к ИК-светодиоду насекомых в теплое время года.
  2. Внешней. Решает
    многие проблемы ИК-подсветки встроенного типа. С ее помощью можно делать любой
    угол освещения, выбирать прибор по мощности и дальности действия и площади
    покрытия – осветительные пластины, прожектора, фонари и т. д. Минусы –
    необходимость приобретать для
    камеры отдельное устройство, устанавливать и настраивать его, что
    требует дополнительного времени, опыта и сноровки.

По диапазонам длин волн
приборы ИК
-подсветки разделяются на следующие категории:

  1. 720-750 нм.
  2. 800 нм.
  3. 860-880 нм.
  4. 920-950 нм.

Невидимое инфракрасное излучение
характерно для приборов освещения,
работающих при длине волны свыше 880 нм – все, что ниже находится в области
зрительного восприятия. У этой особенности есть и плюсы, и минусы. Для
обширной, а, следовательно, и максимально дальней подсветки требуется мощный
прибор с диапазоном порядка 780-820 нм. Однако на близком расстоянии излучатель
заметен благодаря фоновому красному свечению. Поэтому накоротке применяют
устройства, функционирующие в незаметном, хотя и менее слабом сегменте спектра
– от 850 до 950 нм.

Все устройства для
ИК-подсветки разделяются по дистанции на три группы:

  1. Короткого
    действия – до 10 метров. Устанавливается на лестничных площадках, в домофонах,
    видеоглазках, в системах дежурной подсветки и скрытом видеонаблюдении.
  2. Средней
    дальности – 20-60 м. Используются для подсветки кинотеатров, ночных заведений,
    придомовых территориях.
  3. Дальнобойные – до
    0,35 км. Применяется на больших охраняемых площадях, на улицах, скверах и
    дорогах.

Устройства для
ИК-подсветки в сочетании с различными светоисточниками оснащаются разными
видами оптических систем – обычные лампочки, фонари, прожекторы, плафоны.

Правила подключения к сети

LED-ленты рассчитаны на разность потенциалов в 12 В, модели с числом диодов 240 шт./п. м – на 24 В.

Применяют 2 способа подключения источника света.

Без блока питания

Для подключения к сети 220 В параллельное соединение диодов меняют на последовательное. 220 больше 12 в 18,33 раза, значит, необходимо соединить последовательно 19 диодов или их параллельных групп. Тогда падение напряжения на каждой из них составит 11,5 В.

Ленту разрезают по специальным меткам. Если рассечь ее произвольно, нарушится работоспособность изделия. У разных моделей число светодиодов между метками отличается, минимальное количество – 3.

Таким образом, для подключения к сети на 220 В потребуется не менее 57 элементов. При сборке осветительного прибора соблюдают полярность: группы СД соединяют одноименными контактами.

В продаже имеются LED-ленты с арматурой, готовые для использования в сети ~220 В.

Через блок питания

Осветительный прибор нужно подключить к выходным клеммам преобразователя, соблюдая полярность. Ориентируются по цвету изоляции проводов: черный или белый – «минус», другие (преимущественно красный) – «плюс». Выключатель и диммер устанавливают в разрыв любого провода.

Подходят следующие блоки питания:

  • штатный, изготовленный специально для LED-ленты;
  • от ноутбука;
  • компьютерный (для устройства подсветки в системном блоке);
  • зарядка для телефона.

Потребляемый лентой ток не может превышать номинальное значение для данного блока питания. Эта величина зависит от количества диодов и их типа. Выполнить расчет поможет таблица:

Тип светодиодовПлотность LED на 1 п. м лентыСила тока (А) на длину ленты
1 м2 м3 м4 м
SMD3528300.20.40.60.8
600.40.81.21.6
1200.81.62.43.2
SMD5050300.61.21.82.4
601.22.43.64.8

Провода подсоединяют к контактным площадкам пайкой или с помощью специальных коннекторов.

Типы подсветки

Вопрос о том, как сделать подсветку ступенек, имеет множество решений. Все зависит от возможностей, опыта и желаний мастера. Прежде же всего необходимо определиться в том, как будут располагаться осветительные приборы на лестнице:

  1. Будут ли они только с боков, снизу или сверху, по всей длине или только по центру.
  2. Каким образом они будут управляться – обычным выключателем, автоматически с помощью датчика движения или проходным включателем.
  3. Какова будет схема питания – проводная или на аккумуляторе.

От выбора всех этих параметров во многом зависит сложность установки и итоговая стоимость системы.

Автоматическая

Автоматическая подсветка ступеней существенно упрощает задачу управления. Она повышает комфорт эксплуатации системы освещения лестницы. Приводить ее в действие может, например, движение, прикосновение к особой области, команда голосом или шумовое воздействие (хлопки, стук).

Для организации подсветки применяют следующие виды устройств:

  1. Включатель с датчиком движения. Работает по принципу обнаружения перемещения объекта/субъекта в определенной области. Как только человек заходит на лестницу, устройство срабатывает и система включается, а когда покидает ее – свет гаснет.
  2. Таймер. Функционирует строго в заданный промежуток времени. Например, это может быть от 18 до 23 часов вечера.
  3. Сенсор нагрузки. Подсветка срабатывает, когда осуществляется давление на ступени или на перила.
  4. Светочувствительный элемент. Система начинает работать при определенном уровне освещенности (наступлением темноты).
  5. Детектор звука. Включение или отключение освещения лестницы происходит по голосовой команде или хлопку.

Беспроводная

Освещение лестничных ступеней на основе автономного источника тока – один из эффективных и безопасных вариантов решения вопроса подсветки. Современные производители выпускают большое количество моделей таких светильников. Как правило, они включают два типа приборов:

  1. Датчики движения, устанавливаемые по краям системы (например, на первой и последней ступенях лестничного марша).
  2. Комплекта модулей освещения (количество может равняться количеству ступенек или их половине, если монтируются через одну).

Подобные устройства питаются от батареек. В качестве элементов питания в них используются светодиоды, главное преимущество которых – большая светосила и минимальное энергопотребление. При качественном исполнении и надежности элементов питания система будет работать не менее года. Монтаж таких светильников не представляет ничего сложно и под силу любому желающему. Они не потребляют энергию из сети, полностью безопасны и не требуют подготовительных процедур (прокладки кабеля, штробления стен и ступеней).

Обычная

Система освещения лестницы от бытовой электросети – наиболее сложный и дорогостоящий, хотя и максимально эффективный и надежный вариант. Для его монтажа потребуется опыт проведения электромонтажных работ и знание правил техники безопасности. План работ по созданию лестничной подсветки такого типа включает:

  1. Разработку и создание схемы электропроводки.
  2. Расчет и приобретение проводов, расходных материалов и светильников (специализированные магазины предлагают готовые наборы).
  3. Прокладка коммуникаций, включающая монтаж кабель-каналов или штробление стен в зависимости от выбранного типа установки.
  4. Монтаж, подключение и тестирование светильников, регулирующего и управляющего оборудования.

При отсутствии опыта в прокладке кабелей и подготовительных работах, а также знаний по правильному соединению электросхемы, работы по монтажу подсветки лучше доверить профессионалу. В противном случае велик риск допустить ошибки, что приведет к дополнительным затратам на ремонт стен и лестницы или даже возникновению пожароопасной ситуации.

Виды используемых светильников

Для контурного фасадного освещения применяют
пpaктически все, существующие на сегодня виды светоисточников. Однако в отличие
от аналогов для внутреннего освещения, светильники для внешней подсветки должны
соответствовать уличным условиям эксплуатации и обладать следующим набором
параметров:

  1. Сохранение
    работоспособности в любом климате.
  2. Герметичное
    исполнение корпуса.
  3. Электро-
    и пожаробезопасность.
  4. Ударопрочность
    и вандалостойкость.
  5. Полная
    влаго-, пылезащита (от IP65).
  6. Ремонтопригодность,
    комфортное обслуживание.
  7. Антикоррозионная
    стойкость.

По конструкционным особенностям и месту установки
приборы для контурной подсветки делятся на:

  1. Грунтовые.
  2. Точечные.
  3. Встраиваемые.
  4. Линейные.
  5. Акцентирующие.

Их оснащают лед-кристаллами, галогенными или люминесцентными
лампами.

Основные выводы

На рынке современных технологий представлено большое количество программ управления инженерными системами. Разнообразие функционалов и стоимости позволяет подобрать оптимальный вариант пpaктически для любого бюджета.

  1. «Умный дом» включает в себя множество модулей, связанных с освещением, безопасностью, работой электроприборов и средств аудио и видеотехники.
  2. Управление происходит посредством специальных панелей, пультов ДУ, датчиков или телефонов.
  3. Стоимость системы можно регулировать благодаря разной настройке ее функционала.
  4. Использование данной технологии значительно экономит средства на оплату коммунальных услуг, в первую очередь, электроэнергии.

Все интеллектуальные системы, используемые для повышения степени жизненного комфорта, разpaбатываются с учетом самых современных норм и требований.

ПредыдущаяОсвещение в квартиреКак подключить выключатель с диммером – регулятором светаСледующаяОсвещение в квартиреНа какой высоте вешать бра над кроватью в спальне, на диваном в гостиной и в других местах квартиры или дома

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
