Подсветка салона автомобиля своими руками

Подсветка багажника и подкапотного пространства

Рано или поздно настает тот момент, когда стандартная подсветка багажника начинает вызывать раздражение у владельца автомобиля. И ведь действительно, что красивого в этом желтоватом свете, который даже содержимое багажника осветить не в силах. А в подкапотном пространстве на многих автомобилях и вовсе не предусмотрена никакая подсветка.

И здесь как всегда на помощь приходит фантазия и бесконечное стремление улучшить своего железного друга. Современная авто подсветка, установленная в багажнике или под капотом, способна не только равномерно осветить багажное отделение и двигатель, но и придать определенный стиль вашему авто. Ведь в настоящее время на рынке светотехники присутствует подсветка всех цветов радуги.

Под днищем автомобиля

Подсветка днища – наверное, самый распространенный вариант светового тюнинга. Конечно, это весьма затратный способ выделиться, но результат способен заставить человека забыть обо всех расходах на такую доработку. Если источники света установлены правильно и клиренс автомобиля не слишком большой, то подсветка днища создает эффект летящего автомобиля

Создается обман зрения, человек не видит колес машины, так как все внимание приковано к рассеянному свету под днищем. Самое главное при установке такой подсветки – скрыть источники света, так как если их будет видно, весь эффект будет потерян

Потолочные светильники

По умолчанию в потолочных плафонах большинства легковых автомобилей стоят галогеновые лампы W5W. Для увеличения яркости свечения обычно производится установка LED-светильников. На рынке появились RGB-панели, позволяющие менять цвет подсветки с помощью пульта управления. Монтаж таких панелей несложен — надо проделать следующие операции:

• снять с плафона прозрачный колпак;
• вынуть из гнезд стоковую галогеновую лампу;
• вставить вместо нее специальный переходник со
  штекером;
• присоединить светодиодную панель;
• прикрепить панель к днищу плафона с помощью
  двухстороннего скотча;
• закрыть плафон.

Неон легко монтировать

Как сделать химчистку салона автомобиля своими руками

Провести монтаж неона в авто довольно просто. Наверное, эта простота делает неоновую подсветку значительно популярнее светодиодного варианта. Монтируют неон практически в любом месте авто, а мастера на все руки делают это даже там, где представить себе это невозможно. Например, в колёсных арках или воздухозаборнике, моторном отсеке и т. д. Всё же самым распространённым местом считается днище автомашины, где подсветка намного лучше смотрится.

На видео показано, как установить неоновую подсветку колёс автомобиля:

Основным правилом монтажа неоновой подсветки является следующее: чем дальше от дорожной поверхности подсветка будет находиться, тем лучше.

Разместив неоновую составляющую под днищем, получаешь и практическую помощь. Дорога будет освещаться прямо под автомобилем. Не стоит и говорить, что расположенная на днище машины, подключённая, неоновая подсветка будет создавать удивительный внешний вид, который на скорости сравним с полётом автомобиля. Ещё больший эффект достигается, когда мчишься по заснеженной дороге.

Кроме этого, неоновая электроподсветка может применяться и для преображения салона автомобиля, так как размеры трубок на рынке сегодня варьируются в самых различных пределах.

Включается подсветка прямо от сети или через выключатель. Некоторые автомобильные неоновые образцы снабжены специальным штекером, который можно спокойно подсоединить в гнездо прикуривателя. Этот вариант не всегда удобен, но даёт возможность без вмешательства в сложную проводку автомобиля подключить подсветку.

Специалисты и умельцы рекомендуют подключать неоновую подсветку через систему электрического снабжения машины, а выключатель установить там, где это удобнее всего.

На видео показано, как выглядит неоновая подсветка автомобильных фар:

Устанавливают длинные трубки неоновой подсветки под днище автомобиля вдоль всего кузова, а короткие трубки — под кромки заднего и переднего бамперов.

Что касается многоцветных подсветок, то они всегда продаются вместе со специальным блоком. Он же и управляет режимами, а также даёт возможность чередовать различные цвета подсветки или включать режим мигания. Самые дорогие модели наделены ещё и специальным вибрационным датчиком. Он реагирует на вибрации кузова автомобиля и звуковые волны аудиосистемы машины. При этом наиболее сильные звуки будут отдаваться более сильным свечением.

Что касается комплекта подсветки, то его можно собрать или самостоятельно, или же обратившись за помощью к специалисту.

Кроме обычной неоновой подсветки встречается и гибкий неон, состоящий из гибкой тонкой прозрачной трубки диаметром от двух до пяти миллиметров. Такую подвеску принято устанавливать между салонными панелями, воссоздающими достаточно красивое и весёлое оформление.

Узнав, как сделать неоновую подсветку своими руками, можно полностью преобразить внешний вид своего «железного коня». Это уже будет не просто автомобиль, а произведение искусства, управлять которым одно удовольствие.

Законность наружной подсветки и штрафы

В нашей стране законы трактуются в пользу трактующего. Формулировки размыты и могут быть интерпретированы двояко. Что нужно знать.

Прямого запрета на установку подсветки днища машины нет. Но есть ряд пунктов, позволяющих придраться к вам и противопоставить им, к сожалению, нечего.

Внесение непредусмотренных изменений в конструкцию автомобиля

Постановление Правительства РФ от 23.10.1993 N 1090 (ред. от 27.08.2018) «О Правилах дорожного движения». Приложение: Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств. Пункт 7.18.

Получить официально разрешение на установку подсветки нереально (несертифицированный элемент). Наказание за нарушение: предупреждение или штраф 500 рублей.

Это самый лояльный пункт, по которому к вам могут придраться. Зачастую отделаетесь предупреждением.

Нарушение правил установки световых приборов

Под этот пункт вы попадете, устанавливая светодиодную подсветку машины запрещенных цветов.

Согласно ПДД РФ, раздел 3.6. Внешние световые приборы. Запрещается установка:

Если коротко, то разрешено:

• Спереди только белый, желтый и оранжевый цвет;
• сзади — подсветка номера только белым, остальное — только красным, желтым или оранжевым.

Нарушение этого пункта ПДД влечет лишение водительского удостоверения на срок от 6 месяцев до года.

Установка без разрешения устройств для подачи специальных световых сигналов

КоАП РФ Статья 12.5. Управление транспортным средством при наличии неисправностей… пункт 4.

Это самый опасный пункт и при желании злобного инспектора, любое дополнительное освещение машины может быть подогнано под эту формулировку. На практике применяется очень редко (если только вы не поставили в радиатор красную мигающую ленту, такой вариант однозначно расценят как спец. сигнал). Оспорить через суд сложно, но можно, заменив наказание штрафом в 500 рублей.

Нарушение предусматривает лишение прав на срок от года до полутора лет, с конфискацией устройств, для подачи сигнала.

Выбор деталей

Светодиодная лента стала востребованной и популярной при тюнинге багажника благодаря своим отличным характеристикам. Светодиоды маленькие и не занимают много места. Они влагостойкие и имеют длительный срок эксплуатации. И главное, их несложно установить самому и ими легко управлять прямо из салона машины.

Светодиодная подсветка багажника может быть организована с помощью:

• комплекта светодиодов;
• отдельной светодиодной ленты.

Светодиодный набор включает в себя светодиоды, тумблер, дистанционное управление. К набору приложена схема монтажа, позволяющая даже новичку справиться с задачей.

Отдельно приобрести светодиодную ленту и иные требуемые детали получится дешевле

В этом случае важно лишь правильно измерить требуемую длину полоски, чтобы потом не нужно было вновь тратиться на материал или докупать отдельные отрезки. Если есть желание изменять периодически цветовую составляющую подсветки, придётся приобрести ленту двух цветов

Технология и особенности установки подсветки в салон транспортного средства своими руками

Подсветка салона — это не только практичное решение освещённости машины в ночное время суток, но и современный вид тюнинга и декорирования транспортного средства. Изначально нужно перед собой поставить правильные задачи, чтобы результат оправдал ваши ожидания. От того, какие именно участки салона вы желаете оттюнинговать — это могут быть пороги автомобиля, ручки, торпеда, освещение ног водителя, и как подсветка должна срабатывать — при открывании двери, во время включения зажигания или от специальной кнопки, зависит набор инструментов и специфика работы.

А также определитесь, с помощью каких осветительных приборов желаете сделать освещение в салоне автомобиля. Чаще всего для этих целей используют светодиоды или неоновые элементы свечения.

Подсветка двери автомобиля с помощью светодиодов

Декорировать салон транспортного средства можно с помощью светодиодной ленты. Лента более проста в монтаже своими руками, так как имеет специальное самоклеящееся покрытие, потому не требует дополнительных крепёжных элементов. А также она стойкая к ударам и хорошо переносит разные погодные условия.

Покупка специальных светодиодных лент для освещения автомобиля может значительно облегчить работу в их установке, но ценовая категория их значительно выше, чем светодиодов на метраж. Усовершенствовать и приспособить к транспортному средству ленту на метраж необходимо с помощью паяльника.

Для работы понадобится приобрести термоусадочную трубу, светодиодную ленту и электропровода. Для начала примеряем светодиодную ленту к порогу машины и отрезаем необходимый кусок, лучше брать с небольшим зазором. К одному концу светодиодной ленты необходимо припаять два провода минус и плюс. Для удобства можно на их концы установить клеммы мама. Отдельно необходимо подготовить четыре электропровода с клеммами папа.

https://youtube.com/watch?v=YCHvc3irFzk

Места пайки изолируем с помощью термоусадочной трубки. Модули готовы к использованию. Дальше необходимо снять обшивку с дверей и порогов транспортного средства и установить разработанные заготовки.

Два провода с клеммами папа на каждой двери надо вывести через петлю, соответственно они будут торчать из неё. Подтягиваем минусовые провода к концовикам правой и левой двери соответственно. Это будет гарантировать освещение порога именно с той стороны, где открывается машина.

Соединяем минусовые электропровода с диодными модулями, провода с плюсами подключаем к любому постоянному плюсу в транспортном средстве. Это может быть источник штатного света автомобиля, прикуриватель или плюс аккумулятора

Здесь важно не перепутать полярность электропроводов. Проверяем работу установленных светодиодов

Если всё сделано правильно, то они будут светиться при каждом открывании машины. Ставим обшивку на место и наслаждаемся результатом.

Аналогично можно сделать освещение торпеды транспортного средства, ног водителя или дверных ручек. А также минусовые концы проводов можно вывести на отдельную кнопку. В этом случае подсветка будет работать только тогда, когда вы сами её включите.

Установка неоновой подсветки в салоне машины

Неоновые осветительные приборы отличаются рассеянным свечением, что очень привлекает внимание автолюбителей. Хотя с другой стороны, если сравнивать по сроку службы светодиодные и неоновые приборы, то первые отличаются длительным периодом эксплуатации

Если вы желаете именно неоновое освещение салона автомобиля, то проще всего работать с неоновым шнуром. Он продаётся аналогично светодиодным лентам на метраж и устанавливается по такому же принципу. Для монтажа необходимо снять накладки порогов и разложить по наружному краю неоновые шнуры необходимой длины. В идеале при установке обшивки на своё место, она должна стать впритык к неоновому кабелю. Аналогично предыдущему методу электропровода выводим на концовики дверей и на питание.

Неоновые лампы более сложный в установке материал для освещения, так как они склонны к механическим повреждениям и требовательны к условиям эксплуатации. Чтобы установить неоновые лампы, вам понадобятся хомуты, саморезы и алюминиевые уголки. Алюминиевый уголок режется по размеру неоновых источников света и крепится в местах над торпедой с помощью саморезов. То же проделывается сзади на местах для пассажиров. Хомутами прикрепляются неоновые источники света к установленным уголкам. Выводятся провода на датчик открывания двери и питание, чтобы обеспечить включение осветительных приборов на открывание двери.

Подсветка днища автомобиля своими руками

Выполнить установку подсветки днища авто достаточно просто, сделать это можно своими руками, не обращаясь в специализированный центр. Предварительно, следует тщательно продумать, как сделать, чтобы это было красиво, функционально, и не привлекало излишнего внимания сотрудников ГИБДД. Опытные дизайнеры рекомендуют подбирать свет контрастной тональности с кузовом автомобиля. Но это дело вкуса каждого автовладельца.

Для монтажа неонового подсвечивания необходимо:

• Разложить световой комплект на ровной поверхности, и разобраться со всеми его составляющими. Приготовить необходимый инструмент и материалы.
• Установить авто на смотровую яму, эстакаду или домкраты, поскольку все работы будут производиться под машиной. Убедиться в надежности закрепления транспортного средства и безопасности проведения работ.

Провести монтаж неона в авто довольно просто

• Отсоединить минусовую клемму аккумулятора, для гарантии электробезопасности.
• Распланировать места установки светодиодной ленты или неоновых ламп и трубок по периметру днища автомобиля. При этом нужно избегать подвижных элементов и узлов, а также мест скопления проводов.
• При высверливании отверстий для установки скоб крепления трубок, выбирать места, не критичные для функционирования всех механизмов и систем. Просверленное отверстие обязательно нужно обработать антикоррозийным составом и силиконовым герметиком, что убережёт кузов от появления очагов ржавчины.
• Установить световой комплект подсветки, располагая трубки таким образом, чтобы провода, выходящие из них, были сориентированы в сторону к задней части транспортного средства.
• При монтаже подсветки из неоновых ламп (трубок), нужно обязательно предусмотреть установку отражателей, направляющих свет на дорогу. Ленту же из светодиодов просто ориентируют в нужную сторону.
• Преобразователь либо трансформатор, входящий в комплект, размещается в моторном отсеке, в районе АКБ. Его следует прикрепить болтами к элементам кузова.

После закрепления осветительных трубок или ламп неоновой подсветки к днищу авто, их нужно подключить к бортовой электрической сети. При этом обязательно необходимо соблюдать полярность, последовательно соединяя все световые элементы и трансформатор, входящий в комплект. Питание на трансформатор (преобразователь) подаётся от плюсовой клеммы АКБ, а минус соединяется через кнопку выключателя и предохранитель, расположенный под двигателем. В некоторые комплекты неоновой подсветки входит разъём для питания системы от прикуривателя. При монтаже нужно придерживаться электрической схемы подключения, рекомендованной производителем подсветки.

Монтируем светодиодную ленту своими руками

Снаружи на машину

Любая наружная подсветка автомобиля это агрессивные условия работы. Выбираем класс защиты не ниже IP65, ленту монтируем на клей, с дополнительным креплением пластиковыми стяжками.

Для светодиодной подсветки днища машины выбираем ленту класса SMD 5050 или любую другую, мощностью более 10 Вт/м. Для подобной мощности необходим теплоотвод. Как показывает опыт, самый надёжный способ монтажа — алюминиевый профиль, фиксированный к корпусу, на который уже пластиковыми хомутами и клеем крепится диодная лента. Такой способ установки исключает перемыкание проводки крепёжными элементами, но добавляет дырок в кузове авто (если вы крепите профиль саморезами).

Для светодиодной подсветки номерного знака своими руками подойдут ленты с торцевым свечением, направленным под 90° к плоскости ленты, как на рисунке ниже. Что позволит смонтировать ее в плоскости номерного знака.

Светодиодная лента с боковым свечением

Подсветка колес машины выполняется по торцу тормозного диска. Срок службы такой светодиодной подсветки ограничен, тормозные диски прогреваются при работе до 80-130 градусов, быстро убивая LED ленту.

На тормозной диск светодиодная лента монтируется только на термостойкий клей, с выводом проводки в подкапотное пространство.

Если есть внутренний защитный кожух диска — монтируйте на него, такая LED подсветка проживет намного дольше.

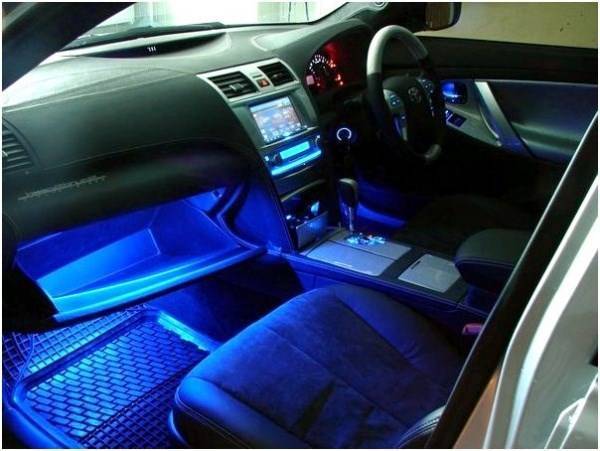

В салоне авто

Подсвечивая салон, берите светодиоды малой мощности. Излишняя яркость — дискомфорт при езде. Какие есть варианты:

Подсветка бардачка. Если есть штатная подсветка, то можно подключиться к существующему концевику, чтоб светодиодная подсветка включалась при открытии.

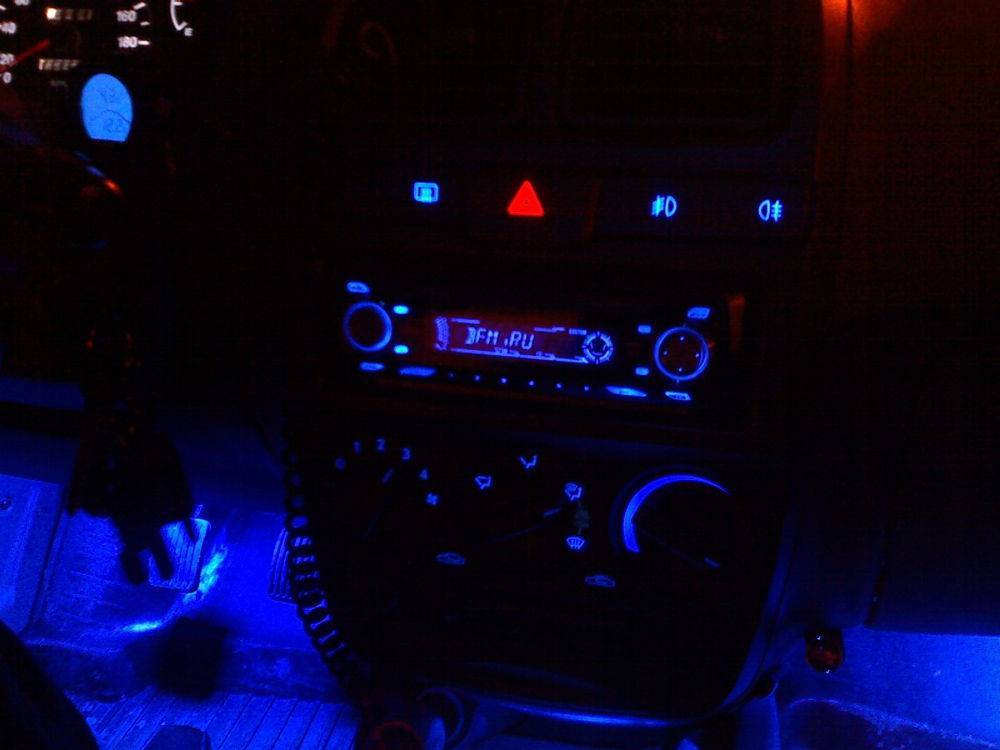

Подсветка приборной панели машины

Важно не переборщить с мощностью, иначе подсветка будет бить в глаза. Подойдет любая маломощная лента с минимальным классом защиты

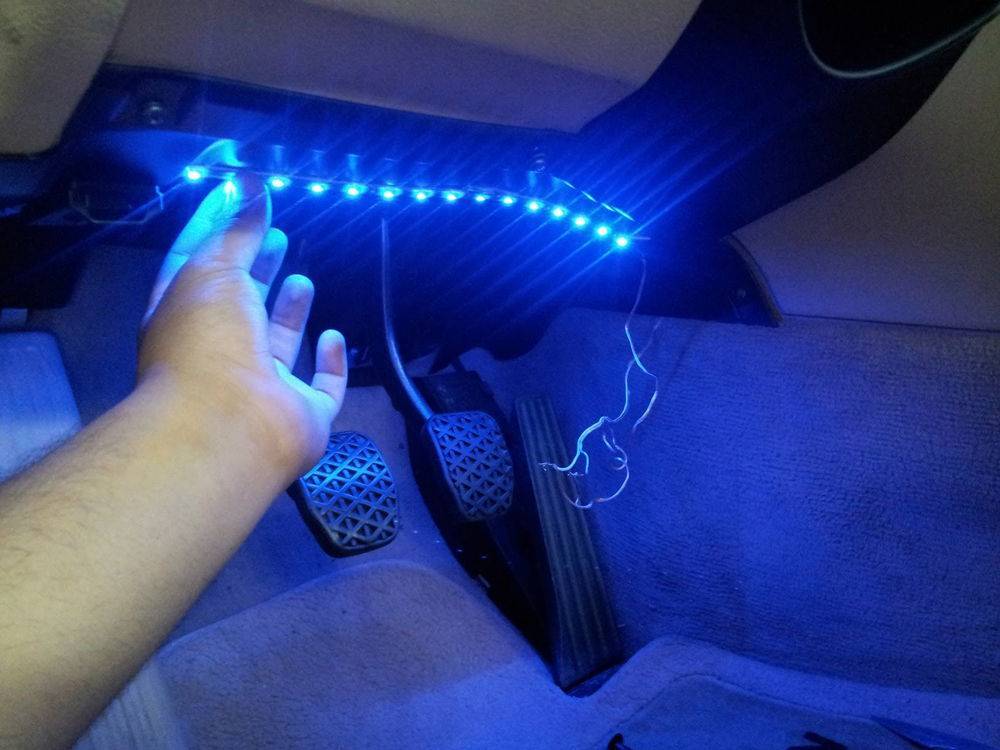

Подсветка ног под торпедой

Монтируем снизу на торпеду, подключаем к концевику двери, чтоб светодиодная подсветка включалась только при открытии двери.

Низ двери и аудиокарманы дверей. Как и подсветка ног, подключаемся через концевик дверей, для срабатывания при открытии двери (про подключение ниже).

В салоне автомобиля светодиодную ленту можно крепить на собственное клеящееся покрытие. Место установки обезжириваем и дополнительно фиксируем крепление термоклеем, как показано ниже.

Монтаж своими руками неоновых ламп

Сначала устанавливаются специализированные средства излучения, для монтажа которых вы должны обзавестись всем необходимым, а именно:

• хомутами из капрона;
• уголками из алюминия;
• неоновыми излучателями — разъём необходимо удалить и выполнить зачистку проводов на 1 см;
• саморезами.

Дальнейший процесс установки неона выглядит следующим образом:

1. Отпиливаем уголок по размерам средства излучения.
2. Привинчиваем над торпедой, используя саморезы.
3. Используя хомуты, закрепляем средство излучения таким образом, чтобы освещалось пространство под ногами.
4. То же самое проделываем на всех местах для пассажиров. Сзади уголок привинчиваем кверху ребром, чтобы избежать механических повреждений средства излучения.
5. Всю коммутацию под поликом тянем к торпеде со стороны водителя. Если длины не хватает, необходимо ее увеличить.
6. Присоединяем провода к датчику, который будет срабатывать при открытии дверей, и включателю штатного света в салоне автомобиля.

Неоновые фонари

С неоновой подсветкой всё немного сложнее. Вот краткий перечень характеристик неоновых ламп:

• Яркость и насыщенность освещения.
• Сложность монтажа, что затрудняет установку своими руками.
• Фонари достаточно требовательны к условиям эксплуатации.
• Плохая реакция на ритмический цикл включения-выключения.
• Отсутствие стойкости к повреждениям механического характера.

Давайте рассмотрим, как можно своими руками установить внизу салона автомобиля неоновые фонари, а по потолку проложить светодиодную ленту так, чтобы подсветка с логотипом марки авто в двери срабатывала при открытии дверей авто.

Неоновая подсветка передней двери машины

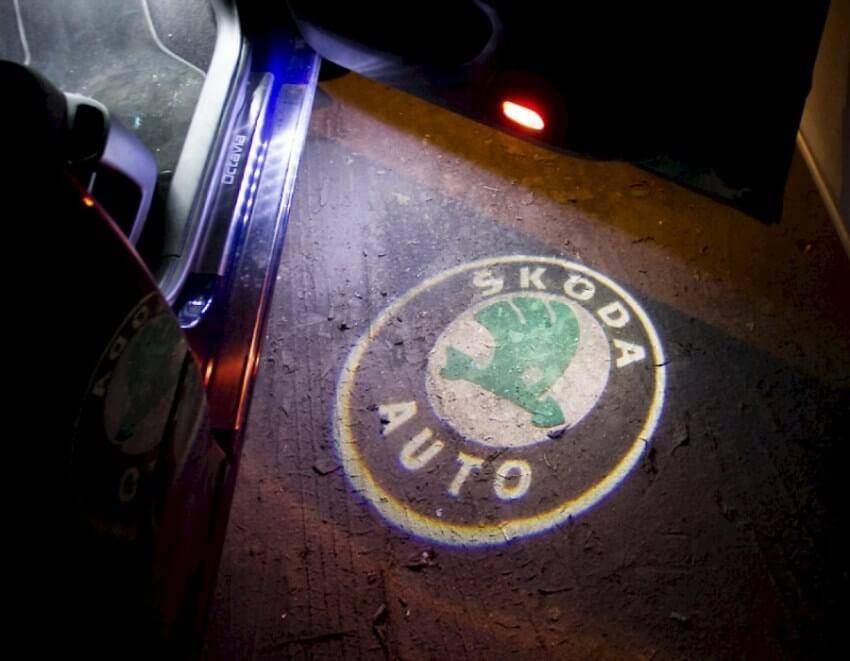

Подсветка дверей с логотипом автомобиля

Более интересным вариантом является лазерная подсветка дверей с логотипом автомобиля. То есть при открытых дверях зажигается специальное устройство, которое проецирует на землю рядом с авто его логотип. Для этого используется специальный лазерный проектор.

Ещё каких-то лет десять назад использование лазеров для автомобильного тюнинга казалось чем-то фантастическим. Сегодня же это повседневное явление. Любой водитель автомобиля имеет возможность оснастить своего «железного коня» таким устройством.

В современных моделях используется беспроводная система, что также удобно при монтаже своими руками и эксплуатации. Беспроводная система не требует подключения проектора к штатной системе освещения салона авто. Для питания такого проектора используются обычные элементы питания, проще говоря, батарейки. Для срабатывания беспроводная система использует принцип магнита.

При установке своими руками обозначаем места для монтажа магнита и самого проектора. Тщательно обезжириваем эти участки и приклеиваем устройства двухсторонним скотчем. Магнит должен крепиться согласно инструкции, идущей в комплектации с проектором так, чтобы беспроводная система управления проектором эффективно срабатывала.

Установка подсветки дверей с логотипом

Как показала практика, беспроводная система управления во многом удобнее и эффективнее проводной. Беспроводная система не требует лишних операций при подключении, прокладывании коммутации, имеет меньше возможностей выйти из строя по причине нарушения целостности коммутации. В большинстве современных проекторов используется именно беспроводная система управления.

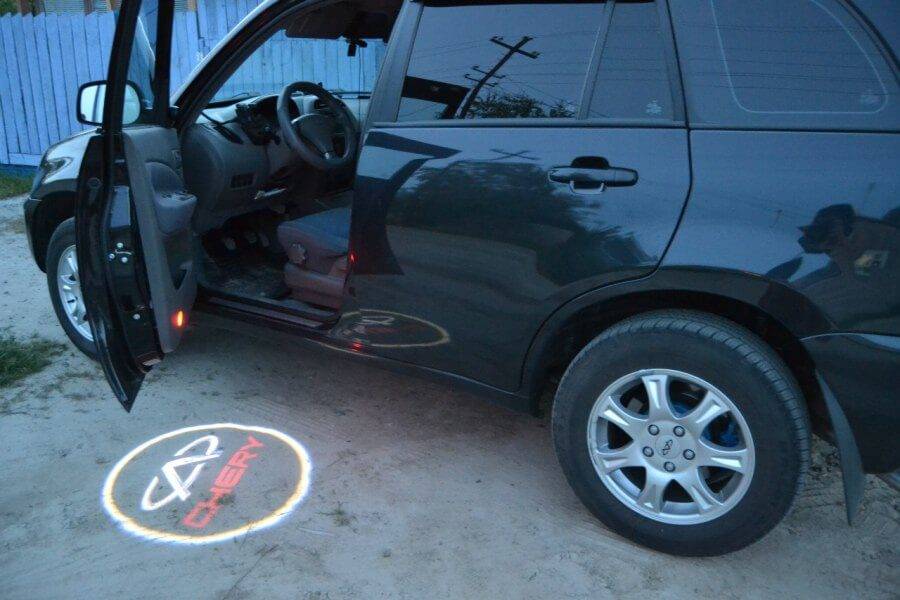

Лазерная подсветка дверей

Как своими руками сделать в автомобиле оригинальную подсветку?

Как только вы выберете вариант подсветки автомобильного салона, приступайте к подбору инструментов и материалов, без которых не реализовать задуманное.

• предохранитель;
• выключатель в виде кнопки;
• отвертки разного вида;
• изоляционный материал для электрических проводов;
• головки и ключи для демонтажа панелей.

Инструкция

Светодиодная подсветка салона своими руками выполняется по определенному алгоритму:

Совет! Для того чтобы подсветка была безопасной в эксплуатации, ее не касались пассажиры, предлагаем укреплять ее под сидениями.

1. Необходимо приготовить два провода, которые будут присоединяться к аккумулятору, подобрать включатель, предохранитель.

Внимание! Старайтесь предохранитель располагать поближе к аккумулятору, чтобы в любой момент можно было его поменять. Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

1. На электрический провод наденьте защитную специальную трубку. Выполните припайку провода, далее на место пайки поместите защитную трубку.
2. Второй провод нужно вывести на корпус, подключить его к аккумулятору. С помощью контроллера можно менять цветовые варианты светодиодной подсветки, в среднем можно использовать 17 миллионов разных оттенков. Контроллер помогает выбирать цвета, регулировать интенсивность свечения. С помощью светодиодной ленты, закрепленной внутри салона, можно освещать пространство пятью вариантами скоростей, со сменой эффектов и цветов.

Совет! При выборе места для крепления светодиодной лампы рекомендуем прикладывать ленту, оценить рациональность ее крепления в выбранном месте.

1. Далее приступаем к расчету длины проводов. Также нужно определиться с местом расположения включателя. Расположение предохранителя вблизи аккумулятора позволяет защищать лампу от перепадов напряжения, ошибок включения.

Места для крепления светодиодной подсветки

Среди удобных мест, в которых можно монтировать светодиодную подсветку, выделим:

Как только провода будут прикреплены к аккумулятору, можно ставить для подсветки предохранитель. Провести провод можно сквозь отверстия, которые есть в пластине, делящей моторный отсек и автомобильный салон. При отсутствии отверстия, можно просверлить его самостоятельно.

Внимание! Не забудьте надеть на края отверстия резиновую изоляцию, в противном случае провода будут рваться во время движения машины. Для подобных целей подойдет резиновое кольцо нужного диаметра

Второй провод подключаем к клемме аккумулятора, перебрасывая его сквозь отверстие в пластине. При подключении обязательно соблюдаем полярность.

Светодиодная подсветка салона автомобиля своими руками

Необходимое примечание: я не хотел рисковать целостностью моей проводки и поэтому не разрезал ничего, а лишь набрасывал провода сверху. Ну а теперь от разговоров приступим к делу.

Что же нам понадобится? Итак:

После пайки лучше всего будет проверить ее качество, зажигая последовательно все цвета светодиодов. Так, на изображениях мы видим, что проверку трех основных цветов – красный, зеленый, синий.

Если они загораются без всяких проблем, нужно обеспечить безопасность мест спайки. Одним из способов является нанесение силиконового клея, который предотвратит контактирование проводов между собой и обеспечит жесткость соединения.

Таким образом, мы создали секцию светодиодной подсветки, готовую к установке в автомобиле. Таким же образом мы сделаем еще три, что в общей сумме даст нам четыре секции подсветки салона автомобиля. Теперь самое время отправиться в машину и приступить к соединению схемы.

Как вы видите, в первую очередь мы крепим на клей светодиодную ленту, расположенную под панелью приборов. Затем крепим к ней коннектор

Обратите внимание на фотографии – они наглядно показывают то, о чем здесь говорится

После того, как дело сделано, давайте спрячем наши провода. Достаточно засунуть провода внутрь панелей и протянуть их к креслам, туда, где будет установлена следующая секция светодиодной подсветки салона автомобиля.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Как сделать светодиодную подсветку в салоне своими руками Для этой операции он не потребуется, поэтому можно подбирать набор без него или отрезать этот штекер за ненадобностью, а концы провода зачищаем для соединения в схеме. Спрашивайте, я на связи!

Меры предосторожности при монтаже

В ходе монтажа светодиодной ленты в машину рекомендуется соблюдать ряд следующих мер предосторожностей:

Перед началом работ с автоэлектрикой обязательно отключать аккумулятор, разъединив провода от клемм.
Лед-полоска должна выбираться строго с условиями эксплуатации по степени защиты от сырости.
Располагать подсветку в салоне машины необходимо так, чтобы она не ослепляла водителя.
В ходе монтажа светодиодные ленты должны изгибаться только в рамках, установленных производителем, чтобы не повредить их.
Для пайки допустимо применять паяльник небольшой мощности.
Общая длина последовательно соединенных отрезков лед-полоски не должна превышать 5 метров, в противном случае нужно использовать параллельное подключение.
В ходе подсоединения лент важно соблюдать полярность контактов.
Применение в схеме стабилизатора сделает работу подсветки более качественной и продлит срок ее службы.
Если в цепи применяется блок питания, его мощность должна быть выше на 25% суммарного аналогичного показателя для всех лэд-элементов.
Между лентой и металлическим корпусом машины должна находиться изоляционная прокладка.
Все отверстия для крепежа подсветки в автомобильном кузове обязательно должны обрабатываться антикоррозийным составом.
Перед запуском системы питания нужно удостовериться в правильности собранной схемы.

Где можно применить

Линзы для светодиодов

Светодиоды можно применять где угодно, насколько позволяет фантазия владельца авто. Их можно использовать как противотуманные фары, в качестве дополнительной подсветки, интегрировать в поворотники, а также сделать подсветку салона. О подсветке салона стоит поговорить подробнее, так как это интересует многих автолюбителей. Все что нужно для начала – это приобретение нескольких комплектов светодиодной подсветки, включающей в себя несколько ярчайших светодиодов со встроенными линзами. Не стоит скупиться и экономить, светодиоды плохого качества не оправдают того, что ждет владелец авто от светодиодной подсветки.

Стоит обратить внимание и на длину проводов в комплекте светодиодов, чем больше длина, тем, естественно, лучше. Легкий монтаж светодиодов не требует особых знаний, поэтому после покупки можно приступать к установке

Крепить светодиоды следует при помощи миниатюрных кронштейнов, которые имеют клейкую основу, поэтому и крепятся там, где только можно. Единственное, что может резко ограничить полет фантазии – это длина проводов, которые будут подключаться к прикуривателю

Легкий монтаж светодиодов не требует особых знаний, поэтому после покупки можно приступать к установке. Крепить светодиоды следует при помощи миниатюрных кронштейнов, которые имеют клейкую основу, поэтому и крепятся там, где только можно. Единственное, что может резко ограничить полет фантазии – это длина проводов, которые будут подключаться к прикуривателю.

Крепления

Стоит знать, что каждый предохранитель и электрическая цепь в транспортном средстве рассчитаны на строго определенную нагрузку, для каждого элемента свою.

Подключение через предохранители защитит от скачков напряжения, и как следствие, предохранит оборудование от сбоев в работе и поломки. Причем переживать за то, что светодиоды могут разрядить аккумулятор, не придется, так как они потребляют совсем небольшое количество энергии.

Кроме эстетической составляющей, светодиодная подсветка несет и практическую функцию, поэтому к установке и подключению, а также и к приобретению светодиодов, нужно подойти со всей ответственностью и с соблюдением всех мер безопасности.

Монтаж светодиодной ленты

Светодиодную подсветку в ноги в авто можно прикрепить по схеме, которая одинакова для всех марок машин. Для монтажа потребуется:

• термоусадочная пластиковая трубка;
• провода, сечение которых 4 х 0,5 мм;
• одиночные диоды и светодиодная лента (разрешается использовать готовую ленту заводской сборки SMD 5050, но ее стоимость в разы выше, поэтому лучше всего купите RGB-ленту, которая продается на метраж).

Монтировать подсветку разрешается на панели приборов, в местах, где расположены салонные лампы, и в тех зонах, где установлены заводские элементы освещения. Штатные лампы обладают таким же цоколем, как и одиночные светодиоды. Поэтому при надобности их можно без проблем заменить.

После этого определите место монтажа подсветки. Изначально следует отмерить нужную длину ленты. Резать ее можно только в определенных местах, где располагаются контакты для пайки. Провод следует отмерить так, чтобы его длины хватило до замка зажигания (лучше всего предусмотреть небольшой запас). Последовательность действий:

• Отрежьте провод и зачистите его концы.
• Припаяйте обработанные концы к ленте.
• Натяните термоусадочную трубку.
• Зажигалкой или бытовым феном прогрейте ее, пока она не затянется.

По такому же принципу работают с другими отрезками ленты. Далее надо удалить транспортировочную пленку с задней части светодиодной ленты и приклеить ее в заранее обозначенном месте. Под накладками стоек прячутся все провода и, при необходимости, сводятся под торпеду со стороны водителя.

Как самостоятельно подключить светодиод в автомобиль?

Участок цепи, состоящий из трех светодиодов и резистора можно собрать самостоятельно. Для этого необходимо соединить последовательно три светодиода.

Если они белые, то напряжение на каждом составляет 3,5 вольт. Чтобы компенсировать разницу с напряжением бортовой сети, также последовательно необходимо подключить резистор на 100 Ом мощностью 0,5 Ватт. Можно сделать несколько таких цепочек и соединить их между собой параллельно, поскольку при параллельном соединении падение напряжения будет на каждом участке одинаковым.

Параллельное подключение позволяет создавать цепочки сколь угодно большой длины, но обычно автомобиль можно осветить всего несколькими лампочками. Для багажника, например, вполне достаточно 6- 9 светодиодов.

Светодиоды монтируют на полосках фольгированного текстолита. Установка и подключение схемы потребует наличия паяльника, пластиковых хомутов, проводов. Приступать к работе самостоятельно можно в том случае, если вы умеете паять, знаете особенности электропроводки вашего автомобиля и владеете некоторыми навыками по работе с электроприборами.

В противном случае к работе лучше не приступать, если вам дорог ваш автомобиль. Просто обратитесь к специалисту или опытному другу, который сможет оборудовать автомобиль нужным количеством лампочек.

Подсветка ног

Если совсем недавно подсветку ног можно было увидеть только в элитных автомобилях, то сегодня она встречается даже в бюджетных моделях. Сегодня на рынке представлены специальные наборы для упрощенного монтажа, в комплектацию которых входит 4 светильника (для каждого сидения) и пульт управления. Монтировать ножную подсветку довольно просто, для этого нужно лишь выполнить следующие действия:

• Зафиксируйте элементы при помощи двустороннего скотча.
• Уложите провода под края напольных ковриков.
• Запитайте подсветку от гнезда прикуривателя.

Имеются еще более простые комплекты, состоящие из простейших светильников, без пульта управления в наборе. Такое освещение менее яркое и долговечное, однако более дешевое (до 500 рублей). Также в продаже имеются и дорогостоящие наборы с возможностью управления через вай-фай и сменой цвета. Их стоимость находится в пределе 1500 рублей.

Тип светодиодов в ленте

Под маркировкой скрывается тип и размер светодиода:

SMD — контакты к светодиодам впаяны в саму ленту. Предназначены для монтажа к различным поверхностям.

Цифрами указываются размеры самих светодиодов:

• 2,8 х 3,5 мм — для лент горизонтального свечения мощностью до 0,08 Вт.
• 1х3 мм – применяется в лентах бокового свечения мощностью до 0,08 Вт.
• 5х5 мм – в лампах с тремя кристаллами с высоким уровнем яркости. Самая высокая мощность 0,24 Вт.

Для установки светодиодной ленты в автомашину основным параметром для выбора является класс защиты IP. Самый распространенный – IP65. Но для установки в фары лучше отдать предпочтение лентам с высокой степенью защиты – IP68. А яркость свечения подбирается согласно ГОСТ Р 41.48-2004 и должна быть в пределах 400 – 800 кандел.

Схемы с емкостными конденсаторами

На 12 вольт светодиод через емкостный конденсатор разрешается подключать только в последовательном порядке. Если рассматривать схему с лентой ламп, то тиристор используется с одним переходником. В данном случае фильтры применяются без обмотки. Для того чтобы избежать случаев короткого замыкания, необходимы стабилитроны. Они являются довольно компактными. Устанавливать их следует за фильтрами. Конденсатор в данном случае фиксируется на модуляторе. Для регулировки светового потока необходим контроллер. Если подбирать устройство однополюсного типа, то параметр номинального сопротивления будет составлять около 50 Ом

Также важно отметить, что цветовая температура устройства зависит от проводимости контроллера
