Чем отличаются и где используются постоянный и переменный ток

Введение

Международный стандарт МЭК 61293-94 входит в число основных публикаций по безопасности, принятых Международной электротехнической комиссией, и предназначен для применения соответствующими техническими комитетами МЭК при разработке стандартов на конкретное электрооборудование, комплектующие элементы и компоненты, определяющих маркировочные данные, связанные с параметрами и характеристиками источника питания. Соответствующие технические комитеты могут определять дополнительные требования к маркировке электрооборудования параметрами и характеристиками, связанными с источником питания. Дополнительная информация о маркировках электрооборудования приводится в Руководстве ИСО/МЭК 51 .

В странах ЕС действует европейский стандарт ЕН 61293: 1994 «Оборудование электротехническое. Маркировка с указанием параметров и характеристик источника питания. Требования безопасности», требования которого не отличаются от МЭК 61293-94.

Термины, относящиеся к электрооборудованию, применяемые в МЭК 61293-94, и их определения соответствуют МЭК 50 (глава 826) .

Разработанный на основе применения международного стандарта МЭК 61293-94 настоящий стандарт не заменяет государственные стандарты Российской Федерации и межгосударственные стандарты, устанавливающие требования к маркировке электрооборудования, имеющие иную область применения.

ГОСТ Р МЭК 61293-2000 дополняет требования основополагающего стандарта на маркировку электрооборудования — ГОСТ 18620-86, а также требования стандартов на электрооборудование конкретных видов в части маркировки параметрами и характеристиками безопасности, связанными с источником питания.

Стандарт должен применяться при разработке и пересмотре стандартов и другой нормативной документации на электротехническое оборудование.

Виды электрических схем

Первым делом стоит учесть, что схема — это графическое отображение элементов конструкции, узлов и их связей на бумаге, либо в электронной форме при помощи общепринятых условных обозначений. Всего различается около десятка видов схем, но чаще всего встречаются следующие:

• Функциональная;
• Принципиальная;
• Монтажная.

Их можно встретить в документации к сложным электронным приборам, в руководствах по ремонту техники для мастеров-любителей или в планах по проведению проводки. Ввиду их распространенности с следует рассмотреть отдельно каждый вид.

Функциональная схема

Она не отображает детально конструкцию, а содержит изображение основных блоков устройства с подписями и функциональных узлов. Ориентируясь на данный чертеж, можно только узнать о том, как работает вся система прибора, как связаны между собой различные элементы. Функциональную схему целесообразно применять для описания, например, сложного электронного устройства, но не всегда для устройств электроснабжения.

Принципиальная схема

Содержит в себе определенный набор обозначений элементов, в соответствии с составом прибора. Для верной расшифровки чертежа необходимо знать основные условно графические отображения электроэлементов. В таком виде схем указываются связи между устройствами и сами их составляющие элементы. Для отображения силовых линий целесообразно чертить линейную схему, а для указания видов электрических цепей и проборов контроля, управления – полная принципиальная.

Следует отметить, что на однолинейных чертежах изображена только силовая часть конструкции, а на полных принципиальных приводятся все элементы цепи.

Монтажная схема

Используется при установке элементов на печатные платы, при сборке приборов и электрических цепей. С её помощью мастер определяет какой компонент куда следует разместить, на каком расстоянии друг от друга и в какой последовательности, согласно буквенно-цифровой аббревиатуре рядом с элементом, расшифровка которой приводится либо отдельным документом, либо располагается таблицей в правом нижнем углу над основной надписью. Помимо этого, допускается расстановка номиналов.

Подробную информацию по каждому виду схем можно найти в ГОСТе 2.702-2011.

Как обозначается постоянное и переменное напряжение

Постоянное напряжение или ток обозначаются аббревиатурой DC, что означает Direct current. На схемах и электроприборах принято также указывать постоянное напряжение простой ровной линией (—).

Значок переменного напряжения записывается в виде несколько иной аббревиатуры ( – AC. Если расшифровать, то получится «Alternating current». На клеммах электроприборов и распределительных щитков, а также на схемах она может изображаться как волнистая линия (~).

Важно! Если в сеть рассчитана для пропуска и того, и другого видов электроэнергии, она маркируется как «AC/DC» и обозначается на схеме двойной линией (верхняя линия прямая и сплошная, а нижняя прямая и пунктирная). Альтернативное обозначение видов тока и напряжения на схемах

Альтернативное обозначение видов тока и напряжения на схемах

Основные типы и характеристики розеток

На самом деле основные характеристики — это не то, какой в розетке постоянный или переменный ток, главным является уровень защиты и контактная группа, то есть форма вилки (штепселя), а также допустимые силы токов. Давайте, перечислим, что мы должны учитывать, выбирая розетку:

1. Место монтажа (скрытая установка, внешняя, внутри, снаружи на улице и т.д.).
2. Собственно форма розетки и вилки, а также защита от детей.
3. Параметры сети и нагрузки на линию там, где будет работать розетка.

Если Вы располагаете розетку скрытого монтажа в сухом помещении, но невысоко от пола, помните о том, что это риск попадания воды (при мытье полов и пр.). Поэтому такие розетки должны иметь повышенный уровень защиты.

Все эти свойства описывает маркировка, а понимание как её прочитать никогда не будет лишним. Но перед этим для справки приведём условное обозначение розеток и выключателей на чертежах и принципиальных схемах —

Давайте расшифруем, что написано на таких приборах на примере такой аббревиатуры.

По степени защиты розетки отличаются IP-кодом

. За IP следуют две цифры. Первая (от 0 до 6) это защита устройства от проникновения внутрь. Пыль, пальцы, предметы и пр. Вторая (от 0 до

По типу

В России применяются типы С, без заземления и F с заземлением

Некоторые типы приборов снабжены вилкой другого типа и могут быть использованы в наших сетях при помощи адаптера. Обратим особое внимание на диаметр штекера в вилке

Советские вилки не пролезут в евророзетку, поскольку штыри на вилке толще. Как правило, маркировка диаметра уже давно не наносится на розетках, просто стоит помнить, что это 4 мм, а советский штекер имеет диаметр 4,8 мм.

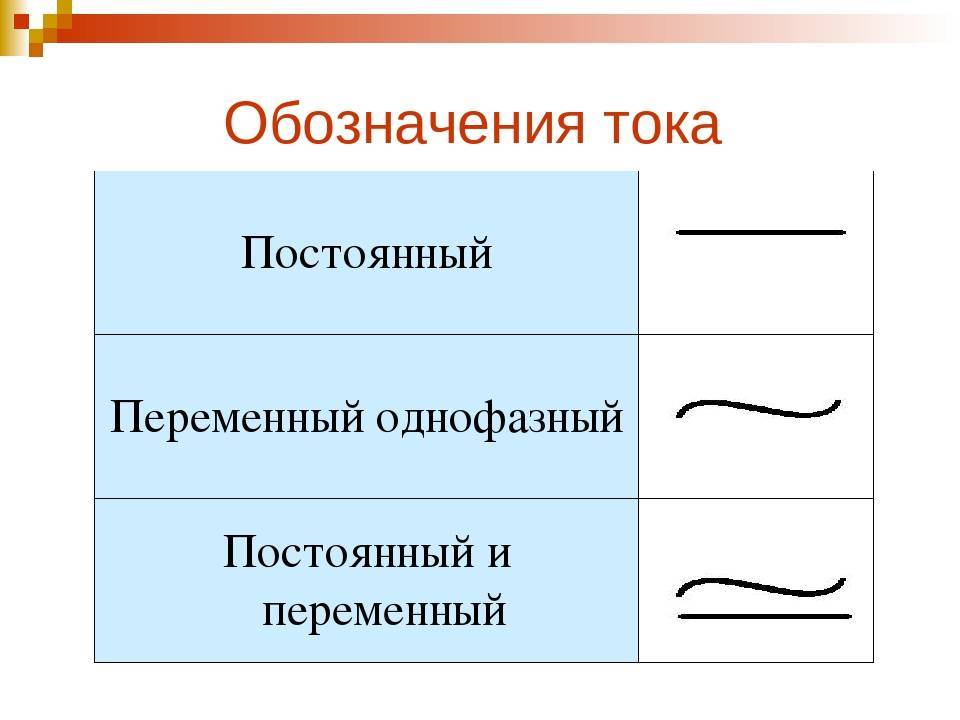

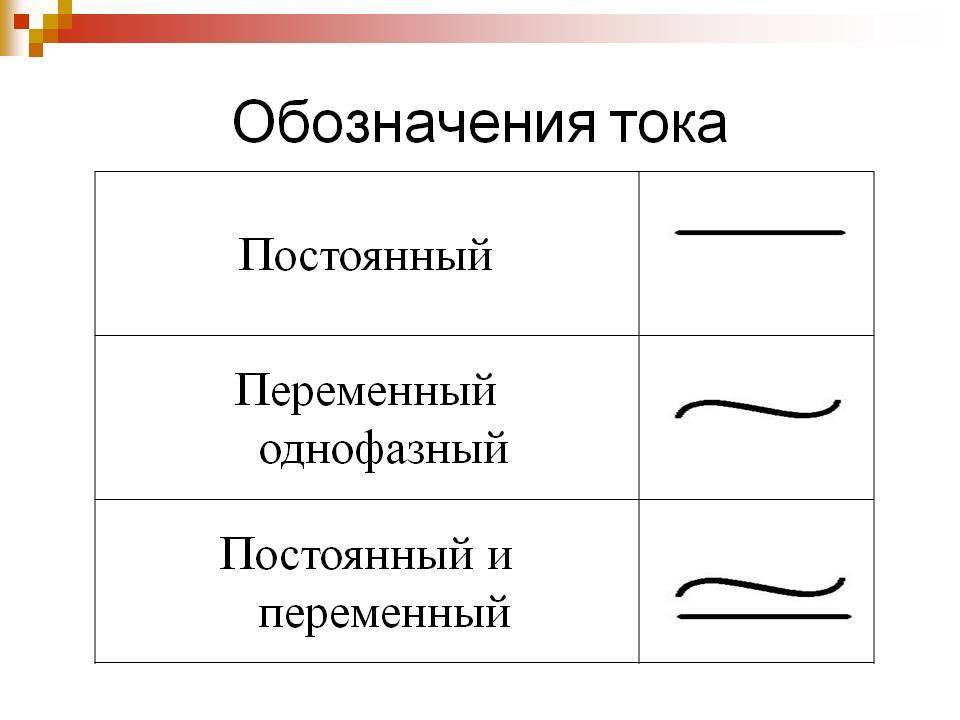

Обозначение постоянного и переменного тока.

Про группу AC/DC многие слышали, и это как раз то самое — постоянный переменный ток. Красивое название. Обозначение постоянного тока встречает реже и стоит понимать, что означают символы:

(—) или DC

(Direct Current в переводе постоянный ток). Это значит, что не стоит пытаться включить в такую розетку обычный прибор, требующий переменного тока. На схемах обозначаю стрелкой направления и символами «+» и «-», как полярность. Простейший пример — обычная батарейка.

Переменный ток

будет обозначен таким образом: (~) или AC (Alternating Current, то есть переменный ток). Если обдумать, то обозначение постоянного и переменного тока в названии содержат важную информацию — ток постоянного направления, и ток, направление которого изменяется. Это хорошо иллюстрирует эта картинка.

Кроме этой информации на розетке можно обнаружить маркировку в герцах — допустимая частота тока. Это как раз значение, которое говорит сколько раз в секунду «направление» тока меняется. Стандарт это 50 Гц.

А теперь мы подошли к самой важной характеристике, о чем поговорим отдельно, поскольку это более важный вопрос, чем какой ток в розетке постоянный или переменный

Постоянный тoк

Также это явление можно описать более широко, опираясь на физические процессы, происходящие при этом. Наверняка каждый помнит понятия «плюса» и «минуса» из школьного курса физики, то есть понятия полюсов, заряженных разноименными зарядами. Для понимания процесса протекания нашего электротока можно представить обыкновенную пальчиковую батарейку и провод, который одним концом соединяется с положительным полюсом, а другим — с отрицательным (делать такое на практике крайне нежелательно из-за возможности испортить источник питания, а в случае с большими аккумуляторами даже получить ожоги и травмы).

Итак, как только второй конец провода будет замкнут, то есть присоединён к полюсу, в цепи сразу появится движение электронов. От отрицательного полюса, то есть полюса, на котором наблюдается избыток элементарных электрических зарядов, эти заряды станут перетекать к положительному полюсу, где их, наоборот, дефицит. Можно сказать, что это движение призвано сбалансировать количество зарядов с обеих сторон. Когда это произойдёт, электроны перестанут двигаться, то есть батарейка разрядится.

Как обозначается ток и закон Ома

Три этих характеристики легли в основу известнейшего в электротехнике и незаменимого почти при любых расчётах электрических схем закона, называемого законом Ома, в честь его создания. Кстати, единицы измерения сопротивления носят такое же имя — Омы.

Звучит этот закон следующим образом — сила тoка I прямо пропорциональна напряжению U и обратно пропорциональна сопротивлению R: I=U/R.

Для измерения всех вышеперечисленных величин существуют специальные приборы. Для тoка — амперметр, для напряжения — вольтметр, для сопротивления — вольтметр. Например, можно измерить силу тока, если подключить амперметр последовательно элементу, на котором мы и должны найти указанную характеристику. Существую приборы, комбинирующие в себе все вышеперечисленные средства измерения — мультиметры.

Универсальный коллекторный двигатель

В общем, понятие коллекторного двигателя подразумевает под собой электродвигатель, способный не только преобразовать электрическую энергию в механическую, но и наоборот. В таком типе двигателя переменного тока хотя бы одна обмотка должна быть соединена с коллектором.

Ротор коллекторного двигателя

В коллекторных двигателях коллекторы выполняют сразу две функции:

• переключатель обмоток;
• датчик, с помощью которого определяют положение ротора.

Различают два вида коллекторных двигателей. Их классификация происходит в зависимости от типа питания:

1. Питание от постоянного тока. У таких двигателей высокий пусковой момент, частота вращения имеет плавное управление, а конструкция самого привода достаточно простая.
2. Универсальные же двигатели могут работать при питании переменной и постоянной электроэнергией. Размеры машины относительно компактные, управлять ей просто.

В рамках темы нас интересует коллекторный двигатель универсального типа.

Рисунок ниже изображает машину такого вида и ее основные детали. Схожим образом выглядят и все остальные КД.

Возбуждение у таких двигателей может быть последовательное и параллельное. Машины второго типа уже устарели и сняты с производства, поэтому на нем мы останавливаться не будет. А схема подключения двигателя с коллектором представлена на рисунке ниже.

Принцип работы коллекторного двигателя от переменного тока заключается в следующем: во время смены полярности ток в обмотках статора и ротора изменяется и направление. Это не дает изменить свое направление вращательному моменту.

Применение УКД

В прошлом веке универсальные КД использовали при конструировании бытовой техники, однако сегодня все современные производители предпочитают использовать бесколлекторные двигатели.

Вот главные недостатки таких приводов:

• коэффициент полезного действия снижен;
• щеточно-коллекторный узлы характеризуются повышенным образованием искр, это влияет на быструю скорость износа прибора, он также может быть опасен.

Чем отличаются приводы постоянного и переменного тока?

Оба типа двигателей, постоянного и переменного тока, предназначены для выполнения одинаковой функции – превращения электроэнергии в механическую. Тем не менее их сравнение имеет смысл, они в корне отличаются друг от друга по нескольким пунктам:

• тип питания;
• процесс создания;
• система управления.

Первый пункт, питание, является самым главным отличием, что ясно даже из названия машин. Понятно, что электроприводы переменного тока питают источники переменного тока, а двигатели постоянного тока – источники постоянного тока (например, это могут батареи или преобразователи питания).

Электроприводы с полем постоянного тока содержат в своей конструкции щетки и коммутаторы, что усложняет их обслуживание и сокращает сроки эксплуатации относительно, скажем, асинхронных агрегатов, чего не скажешь о последних. Они, наоборот, отличаются своей прочностью и долговечностью.

Еще одно коренное отличие двигателей заключается в контроле скорости.

В машинах постоянного тока скорость работы можно регулировать с помощью изменения тока в обмотках ротора. В электромоторах переменного – с помощью регулировки частоты вращения.

Реверс машины переменного тока

Реверс в работе с двигателем – процесс изменения вращения якоря на супротивный в машинах постоянного тока, асинхронных и универсальных коллекторных двигателях. Работу двигателя практически невозможно представить без такой функции. Без изменения направления вращения ротора не будет работать тельфер, кран-балка, лебедка, лифты и все остальные механизмы для подъема грузов.

Как осуществить реверс в двигателе переменного тока рассмотрим ниже.

Примеры использования переменного и постоянного тока

Приблизительно постоянным считается ток разряда автомобильного аккумулятора. Напряжение здесь постепенно падает, а потому даже при одинаковой нагрузке эффект разнится хронометрически. В целом, происходит это плавно. Ток течёт в одном направлении и проявляет приблизительно постоянную плотность. Аналогично работают:

1. Аккумулятор сотового телефона.
2. Батарейка любого типа.
3. Аккумулятор питания ноутбуков.

В природе источников постоянного тока (генераторов), за исключением матушки-Земли, нет. Человеку гораздо удобнее создавать роторы, которые, вращаясь с конкретной частотой, создают условия для образования в катушках статора переменного электрического тока. Потом промышленная частота 50 Гц проходит по проводам и через подстанцию подаётся на потребителя.

Это касается и переменного, и постоянного тока. Теперь пришла пора сказать, что в промышленности преобразование постоянного тока в переменный и обратно не практикуется. Из соображений экономии двигатели работают от трёх фаз. Каждая считается переменным током частоты 50 Гц. Говорили выше, что у любой гармоники присутствует фаза. В рассматриваемом случае фаза равна 120 градусов. А круг образуется за счёт 360 градусов. Получается, что три фазы равно отстоят друг от друга. При подобном раскладе генераторам ГЭС легче производить энергию, поступающую в дома в неизменном виде. Но в квартиру заходит единственная фаза переменного тока.

Поэтому бытовые приборы по внутреннему устройству сильно отличаются от промышленных. Важными признаются параметры переменного тока. В любом государстве они стандартизированы и чётко выдерживаются. К параметрам переменного тока относят:

1. Действующее значение напряжения – вызывающее в обычном проводнике постоянное идентичного номинала. Действующее значение ниже амплитуды в корень из двух раз либо близко к указанному. Требования для РФ составляют 220-230 В плюс-минус 10% от номинала.
2. К частоте переменного тока предъявляются повышенные строгие требования. Предел отклонений от 50 Гц измеряется десятыми долями процента. Потому стабилизации движения вала на ГЭС уделяется столько внимания. От скорости его вращения зависит параметр.
3. Нелинейные искажения считаются отдельной темой. Требований множество, определиться непросто. Особенно строго нормируются гармоники основной частоты, к примеру: 100, 150, 200, 250 Гц.

Подобные требования предъявляются и к параметрам постоянного тока. Допустим, известные автомобильные аккумуляторы в действительности включают в арсенал не 12, а 14 В. По мере разряда вольтаж падает. Если на аккумуляторе зарегистрировано напряжение 11,9 В, банка считается вышедшей из строя. Предлагаем внимательно читать инструкции. Дополним: в отдельных ноутбуках присутствует заряд бережного расхода энергии аккумулятора. В этом случае уровень поддерживается в рамках двух третей от полного. Считается, что тогда батарея прослужит дольше.

Итак, требования направлены на поддержание долгого и правильного функционирования оборудования. Параметры постоянного и переменного тока считаются фактором, определяющим надёжность и работоспособность системы.

Химические источники электрического тока

Химические источники тока – это устройства, работа которых обусловлена преобразованием выделяемой при окислительно-восстановительном процессе химической энергии в энергию электрическую.

К преимуществам химических источников тока относится универсальность их применения.

Источником питания многих бытовых устройств, а также приборов, используемых в научных лабораториях или на производстве, являются именно химические источники питания.

Востребованность химических источников тока в обеспечении функционирования аппаратуры связи или портативной электронной аппаратуры заслуживает особого внимания, так как в этом случае они являются незаменимыми.

Химические источники электротока

Конструктивно химические источники тока представляют собой два металлических электрода, разделенных электролитом. Электроды изготавливаются из металла, который является проводником электронов (электронная проводимость), а электролит изготавливается из жидкого или твердого вещества, являющегося проводником ионов (ионная проводимость).

Если для питания, какого либо потребителя, требуется высокое напряжение, то электрические аккумуляторы соединяются последовательно. В случае, когда для электропитания требуется большой ток, электрические аккумуляторы соединяются параллельно и носят название аккумуляторной батареи.

Последовательное соединение (согласное включение)

Еобщ = Е1 + Е2 + Е3

Смешанное соединение (встречное)

Еобщ = Е1 – Е2 + Е3

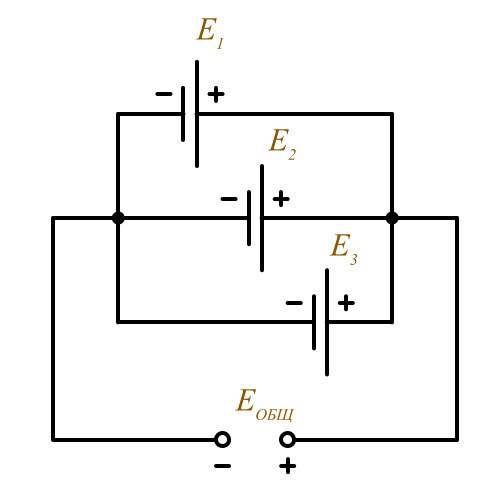

• Параллельное соединение источников питания. ( Такое соединение применяется
• для увеличения тока в цепи. )

Еобщ = Е1 = Е2 = Е3

В зависимости от характера работы различные типы химических источников питания носят название гальванических элементов либо электрических аккумуляторов.

К отличительной особенности химических источников тока, называемых гальваническими элементами, относится возможность одноразового применения, так как их выделяющие электрическую энергию активные вещества подлежат полному распаду в процессе химической реакции. При полном разряде гальванического элемента его дальнейшее применение невозможно.

Особенностью таких химических источников тока, как электрические аккумуляторы, является их многоразовое использование за счет обратимости основных действующих процессов.

Разряженный электрический аккумулятор обладает способностью регенерировать свои дающие электрическую энергию активные вещества за счет процесса пропускания через него постоянного тока, источником которого служит другое устройство.

При заряде электрического аккумулятора постоянный тока другого источника должен протекать в направлении, противоположном разрядному току. Такое условие способствует замене реакции окисления на реакцию восстановления на положительном электроде, и наоборот, на отрицательном электроде реакция окисления заменяется на реакцию восстановления.

К химическим источникам тока предъявляется ряд общих и специальных технических требований. Все требования оговорены в соответствующей нормативной документации.

Общими являются требования: к габаритно-массовым характеристикам; к надежности; к отсутствию вредного влияния на окружающую среду; к безопасному использованию обслуживающим персоналом; к сроку службы; к минимальному саморазряду.

Специальными техническими условиями являются требования к удельным характеристикам, к механической прочности, к температурному диапазону рабочего режима, к невысокому значению внутреннего сопротивления, к работоспособности в любом положении, к удобству в эксплуатации.

Что такое переменное напряжение?

Как известно электрическим током называется упорядоченное движение заряженных частиц, которое возникает под действием разности потенциалов или напряжения. Одной из основных характеристик любого типа напряжения является его зависимость от времени. В зависимости от данной характеристики различают постоянной напряжение, значение которого с течением времени практически не изменяется и переменное напряжение, изменяющееся во времени.

Переменное напряжение в свою очередь бывает периодическим и непериодическим. Периодическим называется такое напряжение, значения которого повторяются через равные промежутки времени. Непериодическое напряжение может изменять своё значение в любой период времени. Данная статья посвящена периодическому переменному напряжению.

Постоянное (слева), периодическое (в центре) и непериодическое (справа) переменное напряжение.

Минимальное время, за которое значение переменного напряжения повторяется, называется периодом. Любое периодическое переменное напряжение можно описать какой-либо функциональной зависимостью. Если время обозначить через t, то такая зависимость будет иметь вид F(t), тогда в любой период времени зависимость будет иметь вид

где Т – период.

Величина обратная периоду Т, называется частотой f. Единицей измерения частоты является Герц, а единицей измерения периода является Секунда

Наиболее часто встречающаяся функциональная зависимость периодического переменного напряжения является синусоидальная зависимость, график которой представлен ниже

Синусоидальное переменное напряжение.

Из математики известно, что синусоида является простейшей периодической функцией, и все другие периодические функции, возможно, представить в виде некоторого количества таких синусоид, имеющих кратные частоты. Поэтому необходимо изначально рассмотреть особенности синусоидального напряжения.

Таким образом, синусоидальное напряжение в любой момент времени, мгновенное напряжение, описывается следующим выражением

где U_m – максимальное значение напряжения или амплитуда,

ω –угловая частота, скорость изменения аргумента (угла),

φ – начальная фаза, определяемая смещением синусоиды относительно начала координат, определяется точкой перехода отрицательной полуволны в положительную полуволну.

Величина (ωt + φ) называется фазой, характеризующая значение напряжения в данный момент времени.

Таким образом, амплитуда U_m, угловая частота ω и начальная фаза φ являются основными параметрами переменного напряжения и определяют его значение в каждый момент времени.

Обычно, при рассмотрении синусоидального напряжения считают, что начальная фаза равна нулю, тогда

В практической деятельности, довольно часто, используют ещё ряд параметров переменного напряжения, такие как, действующее напряжение, среднее напряжение и коэффициент формы, которые мы рассмотрим ниже.

Закон электромагнитной индукции

В
первой половине XIX века английский физик М. Фарадей открыл явление магнитной
индукции. Этот факт, ставший достоянием многих исследователей, дал мощный
импульс развитию электротехники и радиотехники.

В
ходе своих экспериментов Фарадей обнаружил, что при изменении числа линий
магнитной индукции, проникающих на поверхность, ограниченную замкнутым кругом,
на этой поверхности генерируется электрический ток. На этом основан, пожалуй,
самый важный закон физики — закон электромагнитной индукции. Ток, возникающий в
цепи, называется индукцией. В связи с тем, что электрический ток в цепи
возникает только тогда, когда на свободные заряды воздействуют внешние силы, в
замкнутом контуре именно эти внешние силы возникают при протекании переменного
магнитного потока по поверхности цепи. В физике влияние внешних сил называется
электродвижущей силой или индукционным ЭМП.

Электромагнитная
индукция также возникает в незакрытых проводниках. Когда проводник пересекает
магнитные высоковольтные линии, напряжение генерируется на его концах. Причиной
этого напряжения является индукционная электромагнитная совместимость. Если
магнитный поток, протекающий через замкнутый контур, не изменяется, то
индукционный ток не возникает.

С
помощью понятия «ЭМП-индукция» можно объяснить закон электромагнитной
индукции, т.е. ЭМП-индукция в замкнутом контуре в модуле равна скорости
изменения магнитного потока через ограниченную контуром поверхность.

Правило
Ленца. Как мы уже знаем, в проводнике генерируется индуктивный ток. В
зависимости от условий его возникновения, он имеет другое направление.
Российский физик Ленц сформулировал следующее правило на эту тему:
Индуцированный ток, генерируемый в замкнутом контуре, всегда имеет такое
направление, что создаваемое им магнитное поле не позволяет магнитному потоку
изменяться. Все это приводит к возникновению индуцированного тока.

Индукционный
ток, как и любой другой, имеет энергию. Это означает, что при возникновении
тока генерируется электрическая энергия. Согласно закону о сохранении и
преобразовании энергии, упомянутая выше энергия может вырабатываться только за
счет количества энергии другого вида. Таким образом, правило Ленца полностью
соответствует закону о сохранении и преобразовании энергии.

В
дополнение к индукции в катушке может происходить так называемая самоиндукция.
Его природа такова. Когда в катушке генерируется ток или изменяется его сила,
создается переменное магнитное поле. При изменении магнитного потока,
проходящего через катушку, в катушке возникает электродвижущая сила, называемая
самоиндукцией ЭДС.

Согласно
правилу Ленца, когда цепь замкнута, самовозбуждающие ЭМП вмешиваются в ток и не
увеличивают его. При отключении цепи индуцированная ЭМП снижает ток. Когда ток
в катушке достигает определенного уровня, магнитное поле перестает изменяться и
самоиндуцирующийся ЭДС становится равным нулю.

Измерительные приборы и электрооборудование

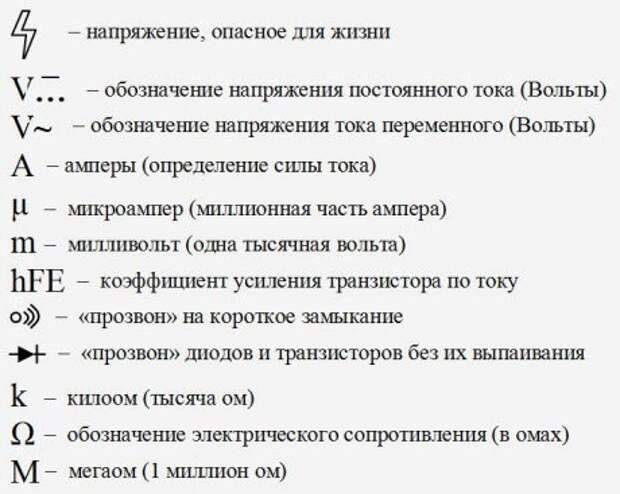

Как обозначается ток на приборах, позволяющих измерять электрические характеристики? Обозначения те же самые, как и на приборах, его потребляющих. При измерении тока или напряжения прежде, чем прикасаться щупами к токоведущим частям электроустановок или открытых участков тоководов, необходимо выставить пределы измерения на приборе и род тока, которые соответствуют параметрам измеряемого участка.

Осторожно. Неправильная подготовка прибора к измерениям может вывести его из строя, привести к короткому замыканию измеряемого участка линии и поражению оператора электрическим током

На корпуса электрооборудования, на защитные щиты и кожухи электродвигателей и генераторов наносятся опознавательные символы, информирующие о полярности, частоте, величине напряжения и других характеристиках.

Изменяющаяся компонента

Переменная составляющая определяет искажения формы сигнала, при особых условиях – энергетические потери. При значительном уровне такая компонента оказывает влияние на подключенную нагрузку с реактивными характеристиками.

Переменный ток ac выполняет полезные функции только при подсоединении потребителей, совместимых с таким источником питания. Однако и в этом случае возникают проблемы, если не ограничить помехи при включении контактора или пусковой скачек напряжения на обмотке электродвигателя.

• https://amperof.ru/elektroenergia/postoyannyj-peremennyj-tok.html
• https://ElectroInfo.net/teorija/postojannyj-tok-opredelenie-i-parametry.html
• https://obrazovaka.ru/fizika/zakony-postoyannogo-toka-formuly.html
• https://ec70.ru/provodka/dc-tok-rasshifrovka.html

Постоянный и переменный токи

Мы завершаем изучение темы «Постоянный электрический ток». Тем не менее, в этом параграфе мы рассмотрим и переменный ток. С чем это связано? Причина в самих терминах «постоянный ток» и «переменный ток», названия которых не вполне удачны, поскольку могут трактоваться по-разному в физике и электротехнике: так сложилось исторически. Обратимся к определениям.

В физике постоянным током называют электрический ток, не изменяющийся по силе и направлению с течением времени. Графиком такого «истинно постоянного» тока должна быть прямая, параллельная оси времени (см. рис. «а»). Тем не менее, в электротехнике постоянным током считают ток, который постоянен только по направлению, но может меняться по силе. Такой ток можно получить «выпрямлением» синусоидального переменного тока, например, того, который существует в домашней осветительной сети (см. рис. «б»). В результате получается пульсирующий однонаправленный ток (см. рис. «в»).

В физике переменным током называют электрический ток, изменяющийся с течением времени: по силе и/или направлению. С точки зрения физики, «пульсирующий» ток на рисунке «в» является переменным, поскольку меняется по силе (оставаясь постоянным по направлению). Такой однонаправленный ток в электротехнике считают «постоянным», так как по своим действиям он похож на настоящий постоянный ток. Например, он будет пригоден для зарядки аккумуляторов, работы электродвигателей, проведения электролиза. Переменный по направлению ток для этих целей непригоден.

Примечание. Почему ток в электрических сетях является именно синусоидальным и меняет своё направление 100 раз в секунду, мы расскажем позднее (см. § 10-ж). А пока рассмотрим, как из него можно получить однонаправленный пульсирующий ток – «постоянный» с точки зрения электротехники. Другими словами, как «перебросить» нижние части синусоиды вверх, то есть преобразовать форму тока без потери мощности этого тока? Для этого служат различные приборы, один из которых – полупроводниковый диод, пропускающий через себя ток лишь в одном направлении (см. § 09-и).

Ниже на левой схеме показано включение двух диодов в цепь переменного тока. При этом верхние части синусоиды проходят через верхний диод (по направлению его «стрелочки»), а нижние части синусоиды не проходят через нижний диод (против его «стрелочки»). Таким образом получается пульсирующий однонаправленный ток, и ровно половина исходной мощности не попадает к потребителю, так как образуются «равнины» с нулевым значением силы тока. Для особо интересующихся физикой заметим, что точно такой же результат будет, если оставить только один диод, причём, любой.

На правой схеме показано включение четырёх диодов по так называемой мостовой схеме. Она более выигрышна по сравнению с предыдущей: диоды попарно пропускают как верхние, так и нижние части синусоиды соответственно к клеммам «+» и «–». В результате из исходного переменного тока, на графике кторого можно условно выделить «холмы и овраги», на графике получающегося однонаправленного тока образуются «не холмы и равнины», а «удвоенные холмы». Это означает, что теперь к потребителю попадает вся мощность исходного тока.

И в заключение рассмотрим, как к непостоянному току можно применить закон Джоуля-Ленца Q=I²Rt, описывающий тепловое действие тока. Как быть, если сила тока постоянно меняется? Нужно её заменить на условно-постоянную силу тока, которая производит такое же тепловое действие. Такое условно-постоянное значение силы тока в физике называют эквивалентным (эффективным, действующим) значением силы непостоянного тока.

Определение: эквивалентное значение непостоянного тока равно значению такого постоянного тока, который, проходя через то же сопротивление, выделяет в нём то же количество теплоты за то же время. Именно эквивалентное значение тока показывают нам все амперметры. Аналогично и по отношению к напряжению и вольтметрам. Итак, определить эквивалентные значения непостоянных токов позволяют калориметрические измерения (см. § 06-в).
