Особенности, преимущества и недостатки потолочной люстры с вентилятором

Классификация

В зависимости от принципа действия выделяют несколько видов устройств.

  • Осевые аппараты. Наиболее распространенный вариант вентиляторов, в которых имеется двигатель с лопастным колесом, вращающимся в одной плоскости.
  • Радиальные аппараты состоят из лопаток спиралевидной формы. Воздушная масса поступает в ротор, откуда движется по радиальной оси и благодаря центробежным силам выводится в выходной патрубок в охлаждаемую зону. Такие вентиляторы охлаждают воздух с некоторой напорной силой.
  • Безлопастные устройства – наиболее современные модели, которые имеют круглую форму. Принцип их работы таков: на вертикальном основании вентилятора имеется турбина, которая необходима для забора воздушного потока, после чего она дает ему некоторую ускоряющую силу. Воздух под напором выходит из щелей формы. Непрерывность воздушного потока создается благодаря забору соседних слоев воздуха. Таким образом, безлопастные агрегаты являются исключительно безопасными.

Советы по монтажу и выбору потолочных вентиляторов

Стандартный вентилятор крепится на бетонное основание при помощи крюка, шурупов и дюбелей стандартного размера;
Для реечных и подвесных потолков созданы специальные подвесные элементы – платформы, на которые и монтируют устройство;
Между корпусом и потолком должны быть зазоры, чтобы во время работы вентилятор не вибрировал;
При выборе потолочного вентилятора обращайте внимание на его мощность, размеру, углы наклона и скорость вращения лопастей, а также дизайн;
Оптимальная высота для вентилятора – 2,3-2,5 метра: если устройство расположено на большой высоте, эффект от него не так ощутим;
Лучше всего устанавливать агрегат по центру, тогда и потоки воздуха будут распределяться равномерно.

Самые известные производители – Helios Ventilatonen (Германия), Nordic, Vortice (Италия), Olympic Star (Россия), Mini Eter (Испания).

(adsbygoogle = window.adsbygoogle || []).push({}); (adsbygoogle = window.adsbygoogle || []).push({}); Преимущества люстр вентиляторов

После зимы, когда приходит по-настоящему жаркая погода, все люди начинают интенсивно использовать кондиционеры. Резкие перепады температуры пагубно действуют на человеческий организм. Как правило, следствием резких перемещений из жары с духотой в прохладу кондиционированного воздуха является простудное заболевание.

Конструкция сплит-систем такова, что в ней очень быстро скапливаются микроорганизмы плесени и бактерии. Через работающий кондиционер они попадают в воздух, и человек, вдыхающий его, подвергается риску заболеваний органов дыхания. Иногда может ухудшиться зрение. Постоянное нахождение под кондиционерами может привести к такому тяжелому заболеванию, как пневмония.

Но спасаться от жары как-то надо. Чаще всего для этой цели используются различные вентиляторы. Однако оптимальным решением может послужить приобретение люстры вентилятора, т.к. напольные приборы небезопасны.

Так чем же хороша такая люстра, и почему её нужно выбрать?

Люстра вентилятор потолочный безопасна для людей и домашних животных, потому что расположена непосредственно под потолком и не может помешать при передвижении.
Известно, что нежелательно находиться вблизи работающего вентилятора. Рекомендуемое расстояние 1,5–2 метра. В данном случае основной поток воздуха сконцентрирован на высоте, при этом температура не уменьшается, а охлаждающий эффект происходит от равномерной воздушной циркуляции.
Многофункциональность люстры вентилятора: прибор является источником света и одновременно с этим оснащен лопастями для вентиляции

Возможности воздухообмена, как правило, имеют три скоростных режима, от самого низкого до максимального.
Важно понимать, что люстра и вентилятор могут работать автономно, т.е. независимо друг от друга

Можно и одновременно использовать сам светильник с вентилятором.
Светильник вентилятор не требует дополнительного пространства в доме.
Достаточно большой ассортимент потолочных люстр вентиляторов позволяет выбрать модель, которая способна вписаться практически в любой стиль оформления пространства.
При работе вентилятора прибор практически бесшумен.
Монтаж данного вида осветительного прибора не сложнее установки любой другой люстры-подвеса.
Она достаточно проста в обслуживании и требует обычного ухода за светильником и вентилятором. Единственный критерий – содержание модели в чистоте.

Виды и технические характеристики светильников вентиляторов

Люстры подразделяются в основном на два вида: потолочные и подвесные.

  • Модели, снабжённые вентиляторами, относятся к люстрам-подвесам. К потолку они крепятся на жёсткий фиксатор – штангу. Часто в комплектации светильника их две. Одна короткая и одна длинная.
  • Модели минималистических стилей, как правило, включают один плафон, расположенный по центру осветительного прибора. Другие виды таких люстр могут быть снабжены тремя или пятью плафонами разных форм и материалов. Как и многие другие люстры, они имеют широкий выбор цветовых решений, размеров и материалов, из которых модели изготавливаются.
  • Управление вентилятором чаще всего находится на корпусе люстры и исполнено в виде цепочек или тросиков. В комплектацию некоторых моделей входит пульт дистанционного управления. Также можно приобрести для люстр, не оборудованных данными дополнительными функциями, пульт ДУ или блок настенного управления.
  • Вентилятор, как правило, имеет 3 скорости вращения: минимальную, среднюю и максимальную. Более дорогие модели включают функцию реверса, который обеспечивает возможность движения в обе стороны. Использоваться такой вентилятор может и летом, и зимой.
  • Работают вентиляторы светильников почти бесшумно. До слуха доносится лишь звук рассечения лопастями воздуха. При минимальной скорости вращения шума вообще никакого не воспроизводится.
  • Осветительные приборы достаточно разнообразны и приспособлены для использования различных типов ламп. При применении энергосберегающих ламп весь прибор в целом является очень экономичным.

Достоинства оснащенных светильниками вентиляторов

Современные светильники с вентилятором обладают целым рядом неоспоримых достоинств, среди которых следующие:

Функциональность. Название этих приборов говорит само за себя: в их функции входит не только охлаждение воздуха, но и освещение помещения. Кроме того, функционировать они могут как вместе, так и в раздельном режиме, то есть независимо. Известно, что люстры вентиляторы потолочные обладают способностью регулировать воздушную температуру не только в теплый, но и в холодный период года. Так, их характерное расположение прямо под потолком дает возможность потокам теплого воздуха, исходящего от приборов отопления, постоянно циркулировать

В жаркую же погоду благодаря образуемым в результате их работы воздушным потокам помещение в значительной степени охлаждается. Важно помнить, что в соответствии с СНиП 2.09.04-87 установка потолочного вентилятора является обязательным условием для помещений с большим количеством людей в том случае, если температура воздуха составляет больше 25 градусов. Кроме того, подобная люстра с вентилятором станет отличным элементом декора и идеально впишется в абсолютно любой интерьер.

  • Подобный потолочный вентилятор со светильником устанавливается как стандартный осветительный прибор и в отличие от кондиционеров не требует привлечения какой-либо серьезной помощи со стороны.
  • Уход за этим устройством абсолютно ничем не отличается от ухода за стандартными приборами охлаждения или освещения.
  • Если говорить об эстетических характеристиках, то в данном случае кондиционер значительно уступают вентилятору со светильником, так как устройство первого требует монтажа дополнительных блоков снаружи помещения, а также установки системы воздуховодов.
  • По сравнению со стандартной электрической лампочкой количество энергии, потребляемой люстрой с вентилятором, является меньшим.
  • В том случае, если в помещении, где установлен кондиционер, есть еще и люстра с вентилятором, то эффективность работы всей системы существенно повышается благодаря свойству вентилятора равномерно распространять потолки воздуха внутри помещения.

  • Такой прибор, как люстра вентилятор потолочный способен существенно сэкономить место. Так, даже в самом маленьком по размеру помещении использовать это устройство вполне допустимо.
  • Вентиляторы с освещением с успехом применяются не только в закрытых помещениях, но и, например, в беседках или на террасах, то есть в тех места, где устанавливать кондиционер не имеет никакого смысла.
  • Очевидная безопасность. Ввиду расположения такого прибора под потолком, а не на столе или на полу, он никак не сможет нанести вред людям или домашним животным.
  • Благодаря своей способности быть основным источником освещения в помещении микроклимат жилья становится существенно более приятным.
  • Такой вентилятор не способен нанести абсолютно никакого вреда человеческому здоровью. Появление любых сквозняков невозможно, так как температура воздуха не снижается, а эффект охлаждения достигается за счет его постоянной циркуляции.

Популярные формы

Современные производители предлагают большой выбор светодиодных люстр для различных стилей интерьеров: от хай-тек до классики. И каждая из них способна стать украшением комнаты.

Хрустальная люстра с красивыми деталями похожа на подлинное произведение искусства. Такие модели могут напоминать по форме тортик – шикарный дизайн, аккуратные детали, множество стеклянных подвесок и прекрасные цветовые переливы. Некоторые модели могут быть словно украшены горящими свечами или объемным безе. Диаметр может быть до 60 см.

Люстра «Сатурн» имеет простой и лаконичный дизайн, такая модель с матовым стеклом отлично впишется в интерьер в стиле минимализм, хай-тек или эко. Такой прибор не обладает большой функциональностью, но есть возможность менять стандартные цвета под настроение

В конструкции нет функции светомузыки, но такую люстру можно подключить самостоятельно и что немаловажно, она имеет более демократичную цену

Люстра «Звездное небо» выполняет сразу две функции: основное освещение и декоративное оформление. Это олицетворение бескрайнего космоса в одной комнате. Мерцание звезд на потолке завораживает и приковывает взгляды. Однозначно, комната с частью Вселенной станет самым любимым местом во всем доме. Производители предлагают люстры «Звездное небо» в трех размерах: 98 см, 142 см и 187 см. На все модели предоставляется гарантия на 2 года.

Как выглядит схема люстры с пультом управления: схема конструкции и технология подключения

Процесс подключения люстры с пультом достаточно простой. Однако технология зависит от нескольких факторов:

  • рабочего диапазона системы;
  • типа используемых ламп;
  • места размещения люстры.

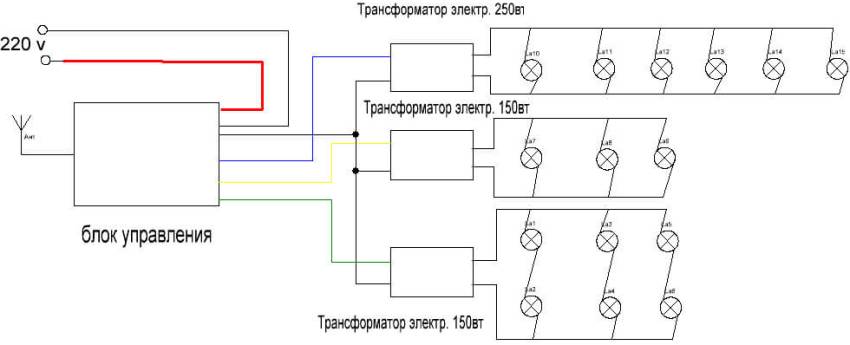

Схема подключения люстры с дистанционным управлением

При этом способ крепления проводов выполняется по стандартной схеме. Для этого может быть использована DIN-рейка или специальный металлический крюк. Производители прилагают к каждой модели инструкцию по монтажу, поэтому вникнуть в особенности этого процесса сможет каждый.

Дистанционные системы могут использовать в качестве рабочего диапазона пульта для люстры 3 канала:

  • радиоволновой;
  • инфракрасный;
  • интернет и мобильная связь.

Сборка дистанционной системы управления зависит от того, насколько правильно подобрано место монтажа контроллера, которым осуществляется прием сигналов, идущих от стационарного выключателя или пульта.

В люстрах с ПДУ зачастую применяется последовательное соединение, при котором выход из строя одного элемента, влияет на работу последующих

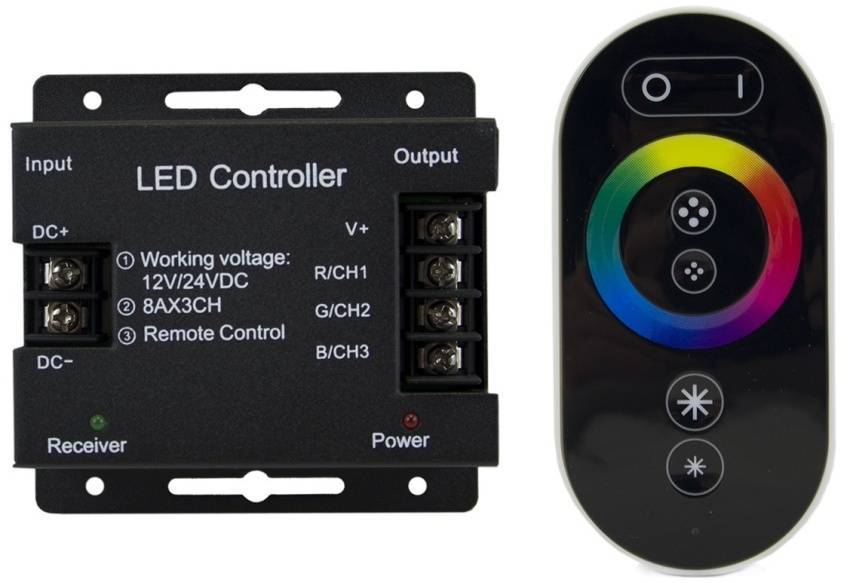

Контроллер преобразует сигнал и выполняет команду:

  1. Включение ламп по группам.
  2. Настройка яркости освещения.
  3. Активация функции поиска пульта.

Производители прилагают к каждому контроллеру электрическую схему с указанием расцветки проводов и места их соединения. В процессе сборки рекомендуется следовать этой инструкции.

Полезный совет! Если контроллер имеет компактные размеры, оптимальным местом для его установки станет декоративный колпак в конструкции люстры. Он предназначен для маскировки зоны подключения проводов на потолочном основании.

Пульт и контроллер созданы для совместной работы друг с другом, они настроены на одну общую частоту и, кроме того, используют специально созданный под них алгоритм шифрования радиосигналов

Порядок подключения люстры с пультом управления

Процесс подключения осветительного прибора с дистанционным управлением практически не отличается от монтажа обычной люстры

Очень важно, чтобы подпитка осуществлялась строго от предназначенных для этих целей контактов с соответствующей полярностью. Иначе существует риск того, что лампы не включатся или испортятся. Установка люстры с пультом управления осуществляется так:

Установка люстры с пультом управления осуществляется так:

  1. Монтаж рейки или крюка для крепежа люстры на потолке.
  2. Отключение питания с кабеля на потолке и поиск фазного провода.
  3. Подключение нулевого и фазного провода к соответствующим клеммам.
  4. Фиксация люстры на крепежной планке.
  5. Установка абажуров.
  6. Установка источников света – лампочек.
  7. Подача напряжения и проверка подключения.

Методика крепления люстры к потолку остается прежней: крюк или металлические DIN рейки, которые вкручиваются в потолок и на них фиксируется корпус

Если люстра имеет объемную и тяжелую конструкцию, следует использовать другой способ крепления. Такие приборы состоят из двух частей: массивного основания, где установлен трансформатор и регулирующая аппаратура, и внешней панели, усаженной декоративными патронами. В этом случае основание фиксируется на потолке с помощью 4-х дюбелей, после чего осуществляется подключение проводов питания. Затем монтируется внешняя панель с помощью декоративных болтов.

Выбор люстры с вентилятором

После выбора конкретного внешнего вида, который идеально впишется в интерьер помещения, следует определиться с техническими характеристиками люстры-вентилятора

Существует два основных параметра, на которые следует обратить внимание при выборе данной продукции. Это мощность освещения и диаметр лопастей вентилятора

Важно выбирать устройство с достаточной мощностью освещения

Конечно же, две люстры тоже неплохо смотрятся

Важно выбирать устройство с достаточной мощностью освещения. Конечно же, две люстры тоже неплохо смотрятся. Но их наличие в небольшой комнате будет выглядеть нелепо и испортит весь интерьер

Не рекомендуется выбирать люстру с очень ярким освещением. От него быстро будут уставать глаза, и портиться зрение. Лучше всего, чтобы свет был в меру ярким и мягким. В качестве источника света могут использоваться как обычные лампы накаливания, так и более экономные варианты, такие как светодиодные лампы. Главное, правильно подобрать их мощность в соответствии с помещением

Но их наличие в небольшой комнате будет выглядеть нелепо и испортит весь интерьер. Не рекомендуется выбирать люстру с очень ярким освещением. От него быстро будут уставать глаза, и портиться зрение. Лучше всего, чтобы свет был в меру ярким и мягким. В качестве источника света могут использоваться как обычные лампы накаливания, так и более экономные варианты, такие как светодиодные лампы. Главное, правильно подобрать их мощность в соответствии с помещением.

Каждая люстра-вентилятор рассчитана на охлаждение помещения определенно объема. Перед покупкой стоит уточнить данные показатели.

Также стоит обратить внимание на наличие дистанционного управления. Люстры с вентилятором с пультом позволят включать-выключать без необходимости вставать с кровати. Также немаловажна регулировка яркости свечения люстры, которая осуществляется специальными диммерами, о выборе которых рассказано здесь

Также немаловажна регулировка яркости свечения люстры, которая осуществляется специальными диммерами, о выборе которых рассказано здесь.

Ручное включение люстры-вентилятора

При выборе люстры с вентилятором в детскую комнату следует учитывать некоторые дополнительные факторы. Прежде всего, она обязана быть максимально безопасным и ребенок ни в коем случае не должен до нее достать. Также рекомендуется выбирать люстру-вентилятор с более прочных материалов. Ведь порой дети во время игры могут чем-нибудь в нее кинуть. Но самое главное — она должна обязательно понравиться ребенку.

Естественно, выбор устройства для создания благоприятного микроклимата в доме лежит на его хозяине

Важно только помнить, что оно должно быть экономным, красивым, безопасным и функциональным. И только люстра с вентилятором обладает всеми этими качествами

Технология установки точки подключения

Гипсовые потолочные розетки не требуют монтажа дополнительной системы крепления. Главное – обеспечить надежность фиксации.

Для осуществления монтажа потолочной розетки под люстру необходимо подготовить:

  • пластмассовые чопики;
  • соединительные муфты;
  • победитовое сверло;
  • саморезы;
  • отвертку;
  • плоскогубцы;
  • гипсовый раствор;
  • маленький шпатель;
  • изоляционную ленту;
  • емкость для замешивания раствора.

Для подвешивания осветительного прибора к потолку потребуется металлический крюк или стандартная крепежная планка.

При проведении работ потребуется также устойчивая стремянка или стол, способный выдержать вес взрослого человека. Не стоит использовать в качестве подставки табуретки, установленные друг на друга. Это может быть опасно для здоровья.

Проведение подготовительных работ

Перед началом монтажа необходимо обесточить помещение, выключив автомат соответствующей осветительной и силовой ветки в распределительном щитке. Чтобы убедиться в отсутствии напряжения в сети, нужно прикоснуться отверткой-индикатором к выведенным концам проводов. Она не должна светиться.

После этого путем прикладывания самой розетки к поверхности выполняют разметку потолка.

Для установки крюка в намеченном месте сначала с помощью победитового сверла проделывают отверстие глубиной 7-8 см. В него заглубляют пластмассовый чопик так, чтобы он максимально плотно прилегал к стенкам, а затем вворачивают металлический крюк.

Чтобы прикрепить монтажную планку, ее сначала прикладывают к месту установки так, чтобы она не создавала помех при подключении проводки, и намечают точки отверстий под дюбеля.

Планируя подвешивать массивную люстру, рекомендуем использовать монтажную планку крестообразной формы. Она имеет просторнее площадь охвата и большее количество отверстий для фиксации к потолку.

Правильно зафиксированная монтажная планка выступит гарантией надежности крепления установленного осветительного прибора.

Прокладка электрического кабеля

Для монтажа внутренней проводки в потолочной поверхности с помощью штробореза или обыкновенного зубила проделывают канавку. Электропровод помещают в специальный кожух, который впоследствии будет закрыт при проведении отделочных работ. В случае необходимости нарастить провод используйте термоусадочные ленты или специальные муфты.

Соединение проводов выполняют одним из способов:

  • С использованием муфт. Выходящие из потолка провода вставляют в муфты и фиксируют болтами.
  • Посредством скручивания проводов между собой. Но стоит учитывать, что такая скрутка со временем окислиться, как следствие, рано или поздно начнет греться.

При подключении концов электрического кабеля важно соблюдать их соответствие –  однотипные провода соединять в пары. Определить принадлежность кабеля поможет цветная оплетка

Фазовый провод обычно спрятан в красной или коричневой изоляции, нулевой – в синей или голубой, а заземляющий – в желто-зеленой оплетке

Определить принадлежность кабеля поможет цветная оплетка. Фазовый провод обычно спрятан в красной или коричневой изоляции, нулевой – в синей или голубой, а заземляющий – в желто-зеленой оплетке.

Некоторые начинающие мастера соединяют электрические провода между собой путем загибания их концов в крючки. Но для получения прочного соединения и создания нормального контакта оголенные концы электрокабеля необходимо скручивать или паять.

После завершения монтажа оголенные участки проводов в обязательном порядке изолируют с помощью качественной изоляционной ленты.

Фиксация гипсового основания

Для закрепления основания с изнаночной стороны наносят на него гипсовый раствор. Равномерно распределить раствор по поверхности проще всего с помощью шпателя.

Основание с нанесенным раствором прижимают к поверхности и фиксируют в таком положении на несколько минут, пока он не приобретет желаемую прочность. Для фиксации можно использовать подпорку. Чтобы минимизировать повреждение декоративных рельефных элементов, под подпорку подкладывают мягкие тряпки.

Если необходимо подвесить массивное изделие, для дополнительной фиксации используют саморезы длиной в 10 см. Их прикручивают в 6-10 точках на равноудаленном расстоянии. При вкручивании саморезов стараются заглубить шляпку с тем, чтобы впоследствии легко было ее замаскировать гипсовым раствором.

Потолочные светильники и люстры с вентиляцией

Это «два в одном»: и источник света, и возможность регулировать температурный режим. Монтируются так же, как обычные светильники, не нуждаются в особом уходе, смотрятся намного изящнее простых вентиляторов и кондиционеров. Вариантов дизайна много: пластик, тканевое обрамление, дерево, металл, стекло – можно подобрать модель для любого помещения. Убедитесь сами:

Не думайте, что потолочный вентилятор уже не в фаворе, практичность и универсальность никогда не выйдет из моды! Вы не пожалеете о своем выборе, да еще и изюминку в интерьер внесете!

  • Люстра в интерьере.
  • Изделия из хрусталя в интерьере.

Устройство

Люстра с вентилятором включает два главных компонента:

  1. Осветительное устройство. Светильник оснащается одним или несколькими плафонами.
  2. Вентилятор. Вращается под потолком, перемешивая воздух.

Вентилятор (наиболее сложное из перечисленных выше устройств) состоит из следующих деталей:

  1. Электрический двигатель. Обычно речь идет о тихоходном асинхронном устройстве с одной фазой и несколькими десятками полюсов.
  2. Корпус. Представляет собой защитный элемент, ограждающий детали устройства. Обычно предлагаются пластиковые или металлические корпуса.
  3. Лопасти. Чаще всего в комплекте бывает от 3 до 6 лопастей. Хотя в некоторых случаях, чтобы лучше вписать вентилятор в интерьер, дизайнеры техники могут предложить и другое количество. Лопасти изготавливаются из пластика, металла, дерева и некоторых других материалов.
  4. Планка для фиксации устройства. Чаще всего данная деталь производится из металла.
  5. Крепежные элементы.

Принцип работы потолочной люстры с вентилятором:

  1. К электрическому двигателю поступает ток.
  2. Ось с лопастями начинается вращаться на постоянной скорости.
  3. Непосредственно возле лопастей образуется непрерывный воздушный поток.
  4. Отбор воздуха проводится через отверстия, находящиеся в кожухе.
  5. На лопасти воздух поступает через боковые отверстия в кожухе.

Установка

Монтаж люстры-вентилятора осуществляется в такой последовательности:

  1. Отключаем автоматы в электрощите. Это важный шаг, позволяющий проводить монтажные работы в безопасных условиях.
  2. Удаляем старую потолочную коробку. Демонтаж обязателен, поскольку коробка для люстры-вентилятора отличается от стандартной.
  3. Внимательно читаем инструкцию по присоединению проводов. В ней указано, какие функции у каждого конкретного проводника. Светильник с вентилятором чаще всего оснащается тремя проводами (фазовый, нулевой, специальный — для вентилятора). В некоторых случаях встречается и четвертый провод — заземлительный. При этом заземление не встречается у моделей, управляемых с помощью дистанционного пульта.
  4. Фиксируем светильник на планке с помощью крепежных элементов.

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

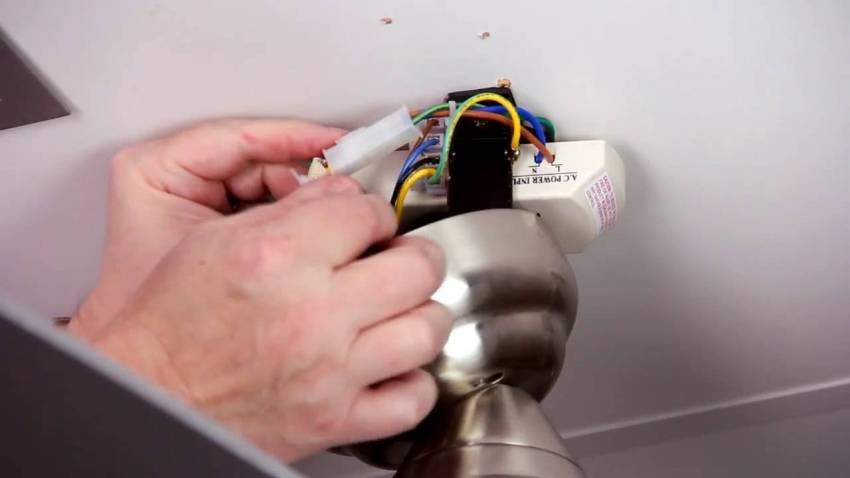

Как повесить люстру с вентилятором к потолку?

Любые ответственные работы при монтаже электроприборов следует проводить поэтапно, ознакомившись предварительно со схемами подключения

Важность имеет соответствие мощности нового светильника и установленной в комнате электропроводки, в противном случае нужно поменять выключатели и провода. Задачу, как повесить люстру вентилятор, желательно решать по следующей технологии:

  1. После отключения питания демонтируем старый светильник.
  2. Крепим распределительную коробку.
  3. Проводим сборку изделия и подключение контактов.
  4. Пробный пуск привода и проверку включения осветительных ламп желательно сделать на земле до момента крепления лопастей.
  5. Лопасти фиксируем к ступице вращающего механизма винтами.
  6. Сверху люстра-светильник монтируем с помощью пластины, крюка с резьбой или других элементов.
  7. Клеммную коробку и крепежные устройства закрываем колпаками.
  8. Декоративными накладками закрываем болты крепления.
  9. После монтажа проверяем работу люстры-вентилятора, при наличии вибрации производится балансировка.

Крепления для люстр вентиляторов

Существует несколько способов фиксации осветительного устройства к потолочной поверхности. Оптимальный вариант выбирают в зависимости от веса изделия и места крепления. Работая с гипсокартонной поверхностью и бетоном, приходится использовать совершенно разную технологию, чтобы тяжелая люстра-вентилятор не обрушилась на пол. Приведем примеры сравнительно простого и надежного крепежа:

  1. Металлический крюк. Для изделия весом до 4 кг подойдут крюки с резьбой, вкрученные в пластиковые дюбели.
  2. Если люстра с вентилятором у вас тяжелее 4 кг, то применяют для фиксации анкерные болты с распорными крюками.
  3. Монтажная планка или кронштейн. Вначале фиксируется крепеж к потолку, затем с помощью болтов к нему прикручивается светильник.

Подключение люстры-вентилятор

У разных моделей схемы подсоединения существенно отличаются. Например, подвесной вентилятор с люстрой может подключаться с помощью одноклавишного или двухклавишного выключателя. В первом случае лопасти начинают вращаться одновременно с включением освещения. В альтернативном варианте осуществляется раздельное включение ламп и вентилятора. Более сложные схемы предполагают настройку режима скорости вращения, применение оптических датчиков, подсоединение выносного блока управления, реле времени.

Устранение неисправностей электрической части вентилятора

При полной остановке вентилятора нужно проверить исправность сетевого шнура и переключателей
режима работы. Для этого потребуется мультиметр. Лучший метод проверки шнура питания – измерить напряжение на входном клеммнике вентилятора или в местах подключения шнура к его внутренним элементам

Соблюдайте осторожность при проверке: не касайтесь руками участков, находящихся под напряжением. После проверки сразу же удалите вилку из розетки

Исправность переключателей проверяют, измеряя их сопротивление в положении «включено». Они могут выйти из строя при частой коммутации. Лучше всего сразу измерить напряжение на электродвигателе, но для этого нужно знать электрическую схему
вентилятора. А также – принцип его работы и управления скоростью вращения.

Регулировка оборотов осуществляется переключением выводов от двигателя. В этом случае одна из его обмоток имеет ряд отводов (отпаек), переключением которых изменяется количество витков на статоре. При такой схеме нужно измерять до и после переключателя, чтобы выяснить, исправен ли он. Если напряжение ест, а двигатель не вращается, нужно измерить сопротивление его обмоток. Если прибор показывает обрыв, значит, в неисправности виновен двигатель.

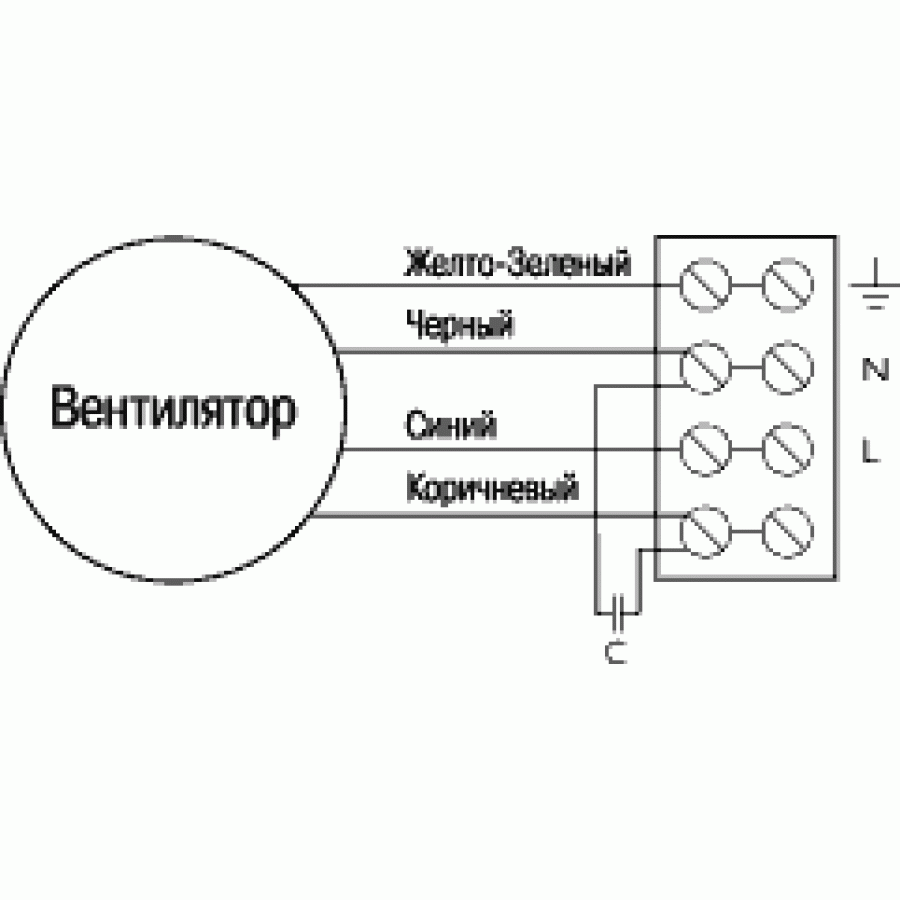

Еще один элемент, неисправность которого приводит к остановке вентилятора – это фазосдвигающий конденсатор
. В схемах, где он применяется, электродвигатель имеет две обмотки. Одна из них подключена к сети питания напрямую, а другая – через конденсатор, выполняющий сдвиг напряжения на ней по фазе на 90 градусов.

При неисправности конденсатора обмотка либо не получает питания, либо сдвига по фазе не происходит. В обоих случаях электродвигатель вращаться не будет. Проверить исправность конденсатора можно мультиметром в режиме измерения сопротивления. При этом нужно выбрать самый большой предел измерений. Конденсатор перед подключением прибора нужно разрядить, замкнув его выводы между собой.

Если в момент касания щупами мультиметра кратковременно появляются показания, а затем он показывает «обрыв», то конденсатор исправен. Если его показания равны нулю или бесконечности и не меняются, то конденсатор вышел из строя и требует замены.

Рабочее напряжение нового конденсатора не должно быть меньше, чем у заменяемого, а емкость – соответствовать исходной. Ее величину рассчитывают применительно к параметрам обмотки электродвигателя, если ее изменить, то угол сдвига фаз будет больше или меньше 90˚, и вентилятор не запустится, либо будет вращаться медленнее.

Внимание, не перепутайте выводы обмоток. Перед отключением отмаркируйте провода и зарисуйте, как они были подключены

Дополнительно сфотографируйте узел перед разборкой.

При обнаружении обрывов обмоток электродвигателя ремонт заканчивается. Можно попробовать отыскать место обрыва или убедиться в том, что обмотка сгорела (на это указывает потемнение цвета изоляции ее проводов). Но перемотка современных бытовых устройств экономически нецелесообразна, а чтобы провести ее в домашних условиях нужно обладать профессиональными навыками обмотчика. Поэтому устройства со сгоревшими электродвигателями можно выкинуть без угрызений совести.

Это же касается неисправностей электронных устройств регулировки оборотов вентиляторов.

Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
