Что такое повторное заземление и как правильно его сделать?

Глухое погружение нейтрали

Системы заземления разделяют на две большие группы: с глухо заземленной нейтралью и с изолированной. В схеме первого типа нейтральный проводник (обозначается N) всегда заземлен и может быть независимым от защитного PE-проводника, а может соединяться с ним, образуя PEN-проводник.

Если нейтральный провод объединен с защитным проводником, он образует систему TN-C, если проводиться отдельно − систему TN-S, в случае, когда объединен на подстанции с защитным проводником, а при входе в здание разделяется на два проводника – защитный PE и функциональный N, образуется система TN-C-S. Еще одним видом является система, при которой нейтральный проводник заземляется на подстанции и к потребителю трехфазный ток поступает по четырем проводам, одним из которых является ноль N. Это − система TT.

Применение системы TN-C

Система TN-C широко использовалась ранее при так называемой двухпроводной сети. В этом случае в розетках отсутствовал заземленный контакт. В сетях, сконструированных по этой системе, заземлялся нулевой провод, но при обрыве его, все приборы оставались под напряжением. Это вынуждало заземлять корпуса каждого отдельного электроприбора. В современных строящихся зданиях эта система не проектируется. Используется только в старых зданиях.

Применение системы TN-S

Система TN-S более совершенна, обладает высокой степенью электробезопасности, так как имеет отдельный заземленный проводник, но стоимость ее неоправданно высока. При трехфазном питании приходится прокладывать от источника пять проводов – три фазы, нейтраль и защитный проводник PE.

Для устранения недостатка системы TN-S была создана TN-C-S. Она предусматривает один проводник PEN, который представляет собой общий провод, заземленный по всей длине от источника питания до ввода в здание, а перед вводом разделяется на нейтраль N и защитный проводник PE. Эта система тоже имеет весомый недостаток. При повреждении проводника PEN на протяжении участка от подстанции до здания, все подключенные внутри здания приборы остаются под опасным напряжением. Для этой системы ПУЭ (Правила устройства электроустановок) требуют проведения мероприятий по устройству дополнительной защиты проводника PEN от механических повреждений.

Тип заземления ТТ

Система ТТ используется для подачи электричества за городом и в сельской местности по линиям электропередач, устанавливаемым на опорах. Подключение электроустановок по этой системе разрешается лишь в том случае, если невозможно обеспечить все условия электробезопасности в системе TN и избежать при этом неоправданных материальных затрат. При контакте с электроприборами защита от тока должна осуществляться путем отключения питания в цепи. Для этого правилами предписываются специальные изделия – устройства защитного отключения – УЗО.

Как сделать монтаж контура заземления самостоятельно?

При устройстве заземления своими руками, монтаже контура, необходимо разработать схему, эскиз, чертеж. Далее выбирают место и размечают участок. Потребуется рулетка достаточной длины. Далее выполняют земляные работы и собирают конструкцию. После этого ее заглубляют, монтируют, а после подключат к щитку. Затем подсоединяют внутренний контур (проводку по дому) и тестируют с помощью специальных электроизмерительных приборов. В дополнительном обслуживании система не нуждается. Она прослужит десятилетиями, если все сделать правильно.

Выбираем место

Щиток лучше поставить в специальном помещении. Обычно это кладовая, котельная или чулан

Важно исключить свободный доступ детям. Отдающий контур размещают на удалении от периметра здания минимум на метр

Максимальное удаление – 10 м. Хорошо, когда это место, где люди не находятся без особой необходимости. В момент, когда устройство гасит утечку тока, лучше, если там никого не будет. Обычно это за домом, на территории огороженных грядок, под декоративными искусственными насаждениями, альпийской горкой и т.д.

Земляные работы

Сначала необходимо разметить участок, если применяется линейная схема заземления. В места, где будут вбиты электроды, ставят колышки. Теперь соедините их прямыми линиями, натяните шнурок, который будет служить ориентиром для рытья траншеи. Ее глубина от 30 до 50 сантиметров. Ширина приблизительно такая же. Грунт вывозить не нужно. Он потребуется на окончательном этапе монтажных работ перед подключением внутреннего контура. Гидроизоляция, отсыпка не потребуется.

Собираем конструкцию

Когда земельные работы завершены, осталось только правильно смонтировать контур. Вытащите колышки и вбейте штыри так, чтобы их торцы выступали на 15-20 см. Металлосвязи обрезают по размерам. Расстояние между штырями имеет смысл заново замерять. Контрольный замер исключит фактор ошибки. Связи приваривают газо или электросваркой. Теперь можно зарыть траншею, но только кроме точки ввода в дом, так как его тоже нужно изготовить, прикрепить, подключить к щитовой.

Ввод в дом

В качестве шины используются материалы, свойства которых описаны ранее. Главное надежно закрепить ее к контуру. Теперь заведите другой конец через стену к щитовой. Заблаговременно проделайте отверстие на манер клеммы, чтобы можно было применить болтовое соединение. Когда эти работы завершены, заройте  последний участок траншеи и подсоедините к вводу шину-расщепитель или соответствующую жилу. На данном этапе все зависит от выбранного типа заземляющей системы частного дома.

Проверка и контроль

После подключения заземления к щитку, необходимо убедиться, что все сделано правильно. Контроль заключается в проверке целостности контуров и проводящей способности. Кстати, если желаете, чтобы контур наверняка работал, на предыдущих этапах не спешите закапывать траншею. Если выявится разрыв, придется заново оголять металлоконструкцию и устранять неисправность. Либо проверьте целостность заблаговременно. Но даже после этого, когда вся цепь будет подключена, необходимо перепроверить ее работоспособность.

Берут лампу мощностью 100-150 Вт. Вкручивают в патрон, от которого отходят небольшие провода. Это будет так называемая «контролька». Один провод накидывают на фазу, другой на заземление. Если монтаж выполнен правильно, свет будет ярким. Мерцание, слабое сияние, прерывание или отсутствие тока свидетельствует о неполадке. Если лампочка светит тускло, проверьте надежность соединений, зачистите контакты, затяните болты. Соблюдайте технику безопасности. Не выполняйте ремонтные работы, не отбесточив здание.

Схемы заземления

В распределительных сетях применяют несколько Pe-схем. Их обозначают буквенным шифром, первая литера которого соответствует способу заземления источника тока, т.е. трансформатора или генератора, вторая – потребителя. Далее через тире указывают способ их соединения.

Значения букв:

  • T – земля (terra);
  • N – нейтраль (neutral);
  • C – комбинированная (combined);
  • S – раздельная (separated).

Система TN-C

В этом варианте заземлен только трансформатор на подстанции (Т). На стороне потребителя имеется нейтраль (N), причем защитный проводник с ней объединен (C). Заземляющий контакт подключать не к чему, возможно только зануление.

Единственное преимущество системы TN-C – малая стоимость, что объясняется использованиям 2- и 4-жильных кабелей.

Для защиты потребителей применяют УЗО (выключатель дифференциального тока).

Схема TN-C действует только в старом жилом фонде времен СССР, подключение новых объектов таким способом теперь запрещено.

Система TN-C-S

Представляет собой улучшенный вариант устаревшей TN-C. На вводе в здание от нейтрали ответвляют защитный проводник (S), к которому подключают заземляющий контакт розеток и электроприборов.

Недостаток: при повреждении нулевой жилы на участке от подстанции до ввода в здание все заземленные элементы окажутся под напряжением. Для предотвращения этого применяют специальные меры.

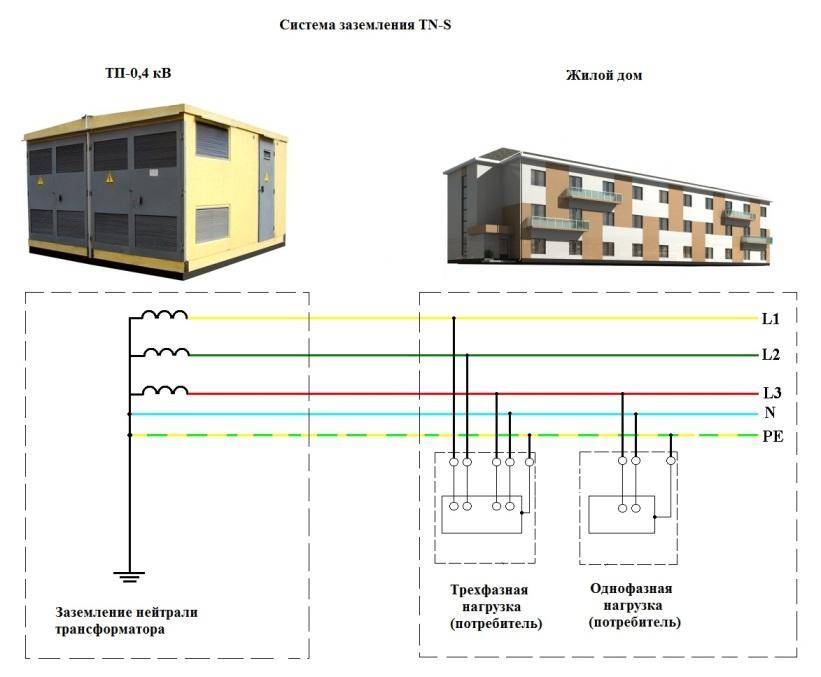

Система TN-S

Наиболее безопасный, но и самый дорогой вариант. Нейтраль разделена на нулевой и защитный проводники на подстанции, поэтому для электроснабжения используют 3- или 5-жильные кабели. Зато при повреждении линии на участке подстанция-здание заземленные элементы установок не окажутся под напряжением.

Система TT

В сельской местности, где применяют воздушные линии электропередач, невозможно обеспечить безопасность участка подстанция-потребитель. Поэтому реализация схемы TN-C-S затруднена.

Здесь применяют вариант TT, который предполагает устройство на стороне потребителя местного заземлителя. К нему подключают защитный проводник, связанный с заземляющим контактом розеток и приборов.

В городских условиях систему TT применяют для электрификации временных коммерческих объектов – ларьков, парикмахерских и т.п.

Условия для качественного подключения

Для обустройства качественного заземляющего контура в квартире городского дома, в первую очередь, необходимо полностью заменить старую проводку трёхжильным кабелем, в котором фазная и нулевая рабочие жилы дополнены заземляющей шиной PE.

Лишь при наличии такого отдельного провода можно будет организовать цепь стекания аварийного тока с корпуса повреждённого прибора через контур заземления в грунт.

При замене проводки в квартире не пытайтесь сэкономить на расходном материале и выбирайте качественный медный трёхжильный кабель нужного сечения (марки NUM или ВВГ, например).

Далее, следует собрать команду заинтересованных жильцов подъезда, желающих подключать квартиры к коллективному заземлителю и, в случае необходимости, – получить разрешение от ЖКО на обустройство заземления.

Расположить контур лучше всего с тыльной стороны дома (не с фасадной его части). Для разводки заземляющей жилы по квартирам и её подключения на стороне потребителя применяется медная шина с сечением не менее чем у проводника PEN, входящего в состав подводимого к дому кабеля.

Глухое погружение нейтрали

Системы заземления разделяют на две большие группы: с глухо заземленной нейтралью и с изолированной. В схеме первого типа нейтральный проводник (обозначается N) всегда заземлен и может быть независимым от защитного PE-проводника, а может соединяться с ним, образуя PEN-проводник.

Если нейтральный провод объединен с защитным проводником, он образует систему TN-C, если проводиться отдельно − систему TN-S, в случае, когда объединен на подстанции с защитным проводником, а при входе в здание разделяется на два проводника – защитный PE и функциональный N, образуется система TN-C-S. Еще одним видом является система, при которой нейтральный проводник заземляется на подстанции и к потребителю трехфазный ток поступает по четырем проводам, одним из которых является ноль N. Это − система TT.

Применение системы TN-C

Система TN-C широко использовалась ранее при так называемой двухпроводной сети. В этом случае в розетках отсутствовал заземленный контакт. В сетях, сконструированных по этой системе, заземлялся нулевой провод, но при обрыве его, все приборы оставались под напряжением. Это вынуждало заземлять корпуса каждого отдельного электроприбора. В современных строящихся зданиях эта система не проектируется. Используется только в старых зданиях.

Применение системы TN-S

Система TN-S более совершенна, обладает высокой степенью электробезопасности, так как имеет отдельный заземленный проводник, но стоимость ее неоправданно высока. При трехфазном питании приходится прокладывать от источника пять проводов – три фазы, нейтраль и защитный проводник PE.

Для устранения недостатка системы TN-S была создана TN-C-S. Она предусматривает один проводник PEN, который представляет собой общий провод, заземленный по всей длине от источника питания до ввода в здание, а перед вводом разделяется на нейтраль N и защитный проводник PE. Эта система тоже имеет весомый недостаток. При повреждении проводника PEN на протяжении участка от подстанции до здания, все подключенные внутри здания приборы остаются под опасным напряжением. Для этой системы ПУЭ (Правила устройства электроустановок) требуют проведения мероприятий по устройству дополнительной защиты проводника PEN от механических повреждений.

Тип заземления ТТ

Система ТТ используется для подачи электричества за городом и в сельской местности по линиям электропередач, устанавливаемым на опорах. Подключение электроустановок по этой системе разрешается лишь в том случае, если невозможно обеспечить все условия электробезопасности в системе TN и избежать при этом неоправданных материальных затрат. При контакте с электроприборами защита от тока должна осуществляться путем отключения питания в цепи. Для этого правилами предписываются специальные изделия – устройства защитного отключения – УЗО.

Заземление опор ВЛ 0,4 кВ: устройство

В качестве опорных конструкций для воздушных линий электропередачи, применяют два вида столбов, которые обладают отличными конструктивными особенностями, и заземление которых производится согласно правилам ПУЭ.

Типы опор:

  • Деревянная;
  • Железобетонная.

Деревянная конструкция, собирается из двух круглых бревен (без коры). Размеры бревен варьируются в пределах: длина 5 – 13 метров, ширина 12 – 26 см. Для обеспечения продолжительности работы данной конструкции, деревянные опоры покрывают специальным антисептическим составом. Деревянные столбы подразделяют на два типа (С 1 и С 2).

Столбы из железобетона, выполнены в виде прямоугольных или трапециевидных конструкций. Данные опоры, обозначаются специальной маркировкой в виде (СВ). После буквенного обозначения, пишутся цифры указывающие на размеры столба.

Например, СВ 95, означает, что железобетонный столб имеет длину 9.5 метра. Существует несколько разновидностей опор, с маркировкой СВ.

Подключение проводников производится следующим образом. Нулевые проводники (рабочий и защитный), подключаются в верхней части железобетонной конструкции. Стоит отметить, для обеспечения правильного подключения, при условии, что конструкция оснащена подкосным столбом, необходимо подключать проводники и к нему.

Подключение на столбе ЛЭП, производится согласно специальной схемы при помощи различных крепежных элементов.

Для осуществления повторного заземления на деревянном столбе, нужно установить заземлитель из металлической проволоки. Данная проволока, прикрепляется к заземлителю, который вбивается в землю. Для проволоки более 6 мм, подбирается заземлитель из оцинковки, менее 6 мм, из металла.

ПУЭ 7. Правила устройства электроустановок. Издание 7

2.4.38. На опорах ВЛ должны быть выполнены заземляющие устройства, предназначенные для повторного заземления, защиты от грозовых перенапряжений, заземления электрооборудования, установленного на опорах ВЛ. Сопротивление заземляющего устройства должно быть не более 30 Ом.

2.4.39. Металлические опоры, металлические конструкции и арматура железобетонных элементов опор должны быть присоединены к РЕN-проводнику.

2.4.40. На железобетонных опорах РЕN-проводник следует присоединять к арматуре железобетонных стоек и подкосов опор.

2.4.41. Крюки и штыри деревянных опор ВЛ, а также металлических и железобетонных опор при подвеске на них СИП с изолированным несущим проводником или со всеми несущими проводниками жгута заземлению не подлежат, за исключением крюков и штырей на опорах, где выполнены повторные заземления и заземления для защиты от атмосферных перенапряжений.

2.4.42. Крюки, штыри и арматура опор ВЛ напряжением до 1 кВ, ограничивающих пролет пересечения, а также опор, на которых производится совместная подвеска, должны быть заземлены.

2.4.43. На деревянных опорах ВЛ при переходе в кабельную линию заземляющий проводник должен быть присоединен к РЕN-проводнику ВЛ и к металлической оболочке кабеля.

2.4.44. Защитные аппараты, устанавливаемые на опорах ВЛ для защиты от грозовых перенапряжений, должны быть присоединены к заземлителю отдельным спуском.

2.4.45. Соединение заземляющих проводников между собой, присоединение их к верхним заземляющим выпускам стоек железобетонных опор, к крюкам и кронштейнам, а также к заземляемым металлоконструкциям и к заземляемому электрооборудованию, установленному на опорах ВЛ, должны выполняться сваркой или болтовыми соединениями.

Присоединение заземляющих проводников (спусков) к заземлителю в земле также должно выполняться сваркой или иметь болтовые соединения.

2.4.46. В населенной местности с одно- и двухэтажной застройкой ВЛ должны иметь заземляющие устройства, предназначенные для защиты от атмосферных перенапряжений. Сопротивления этих заземляющих устройств должны быть не более 30 Ом, а расстояния между ними должны быть не более 200 м для районов с числом грозовых часов в году до 40, 100 м – для районов с числом грозовых часов в году более 40.

Кроме того, заземляющие устройства должны быть выполнены:

1) на опорах с ответвлениями к вводам в здания, в которых может быть сосредоточено большое количество людей (школы, ясли, больницы) или которые представляют большую материальную ценность (животноводческие и птицеводческие помещения, склады);

2) на концевых опорах линий, имеющих ответвления к вводам, при этом наибольшее расстояние от соседнего заземления этих же линий должно быть не более 100 м для районов с числом грозовых часов в году до 40 и 50 м для районов с числом грозовых часов в году более 40.

2.4.47. В начале и конце каждой магистрали ВЛИ на проводах рекомендуется устанавливать зажимы для присоединения приборов контроля напряжения и переносного заземления.

Заземляющие устройства защиты от грозовых перенапряжений рекомендуется совмещать с повторным заземлением РЕN-проводника.

2.4.48. Требования к заземляющим устройствам повторного заземления и защитным проводникам приведены в 1.7.102, 1.7.103, 1.7.126. В качестве заземляющих проводников на опорах ВЛ допускается применять круглую сталь, имеющую антикоррозионное покрытие диаметром не менее 6 мм.

2.4.49. Оттяжки опор ВЛ должны быть присоединены к заземляющему проводнику.

Расчет зануления электрооборудования

В настоящее время основным средством обеспечения электробезопасности в трехфазных сетях с заземленной нейтралью напряжением до 1000 В является зануление.

Расчет зануления имеет цель определить условия при которых оно надежно выполняет быстрое отключение поврежденной установки от сети и обеспечивает безопасность обслуживающего персонала.

Исходные данные для расчета:

— Трансформатор ТМ-160-6/0,4;

— Y/Yн, Zт =0,148 Ом, комплектное устройство «Меридиан 1» и комплекс спецсредств;

— Uн=220В, Iн= 40А;

Предохранители: ПП57-396181 с плавкой вставкой 50 А.

Рисунок 7.1 -Схема зануления электрооборудования

При замыкании фазы на зануленный корпус электроустановка автоматически отключится, если значение тока однофазного к.з. Iк удовлетворяет условию Iк ≥kIном, где k – коэффициент кратности номинального тока–Iном, плавкой вставки предохранителя.

Значение Iк зависит от фазного напряжения сети Uф и сопротивления сети, в том числе: Zт – полного сопротивления трансформатора; Zф – фазного проводника, Z – нулевого защитного проводника, внешнего индуктивного сопротивления петли фаза-нуль (Хп), а также от активных сопротивлений заземлений нейтрали трансформатора и повторного заземления нулевого защитного проводника rn .

Поскольку r0 и rn, как правило, велики по сравнению с другими сопротивлениями цепи, можно не принимать во внимание параллельную ветвь, образованную ими. Тогда расчетная схема принимает вид:

Рисунок 7.2—Упрощенная схема зануления

Выражение для тока Iк:

(7.6)

где Zn- полное сопротивление петли фаза-нуль:

Zn = Ö( Rф + Rн )2 + (Xф +Хн + Хп )2 (7.7)

Принимаем нулевой защитный проводник стальным, тогда его сопротивление Rн.з и Х н.з определяем из таблицы «Активные и внутренние сопротивления стальных проводников при переменном токе 50Гц, Ом/км». Для этого задаемся сечением и длиной проводника, исходя из плотности тока в стальной полосе.

Ожидаемый ток к.з.:

Iк ³ kIном = 3*55=155 А (7.8)

Задаемся сечением проводника 80х10 и его длиной 0,1 км и определяем

плотность тока:

Ј = = =0,187 (А/мм2) (7.9)

По таблице находим: Rн.з. = 0,5 Ом/км; Хн.з.=0,26 Ом/км.

Так как длина проводника 0,1 км, то Rн.з и Хн.з будут соответственно равны 0,005 Ом и 0,0026 Ом.

Определим по формуле:

, где r=120 мм2 исходя из экономической плотности тока и определено по ПУЭ. (7.10)

Тогда:

= 0,0175 =0,012 Ом

Значения Хn в практических расчетах принимают Хn=0,6 Ом/*км, при длине проводников 0,1 км.

Таким образом определяем полное сопротивление петли фаза-нуль:

Zn = Ö( Rф + Rн )2 + (Xф +Хн + Хп )2 = Ö( 0,05+0,012)2 + (0,026 +0,06 )2 = =0,089Ом. (7.11)

Тогда по формуле определим ток замыкания:

= =161,8 А. (7.12.)

Проверим условия надежного срабатывания защиты:

Iк ³3 Iн.пл.вст.

161,8А ³ 155А

Так как найденное значение тока однофазного к.з. Iк=161,8А, превышает наименьшее допустимое по условиям срабатывания защиты 155А, нулевой защитный проводник выбран правильно, т.е. , отключающая способность обеспечена.

Найдем потенциал корпуса поврежденного оборудования:

Uк=Iк.з.*Zn =161,8* =161,8* = 1,23 В (7.13)

Ток, проходящий через тело человека:

Ih= = =1,23мА. (7.14)

Полученная величина Ih не опасна для человека при прохождении через его тело в течении времени t=0,5 с за которое срабатывает защита.

Предыдущая10Следующая

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

  • сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
  • угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
  • гаечные глючи для болтов с гайками М12 или М14;
  • штыковая и подборная лопаты для рытья и закапывания траншей;
  • кувалда для вбивания электродов в землю;
  • перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

  1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).

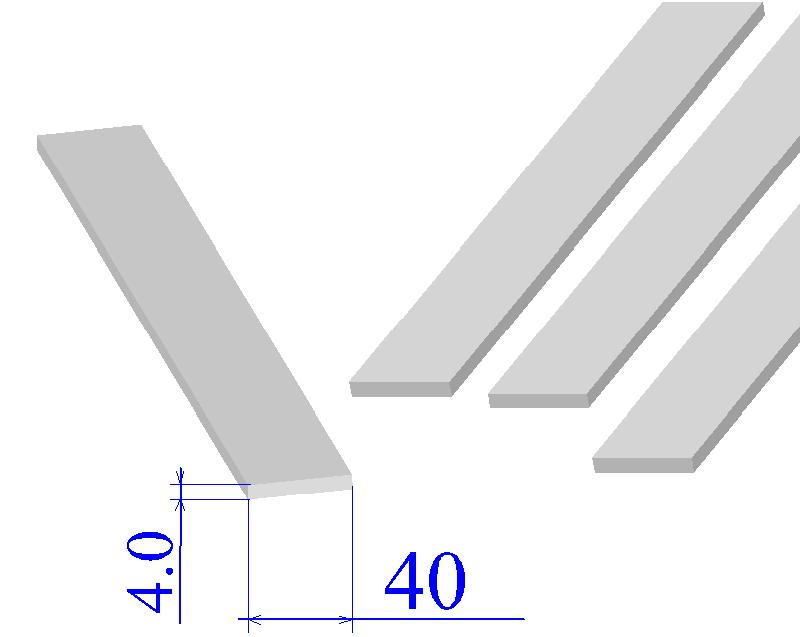

2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.

3. Болт М12 (М14) с 2 шайбами и 2-я гайками.

4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

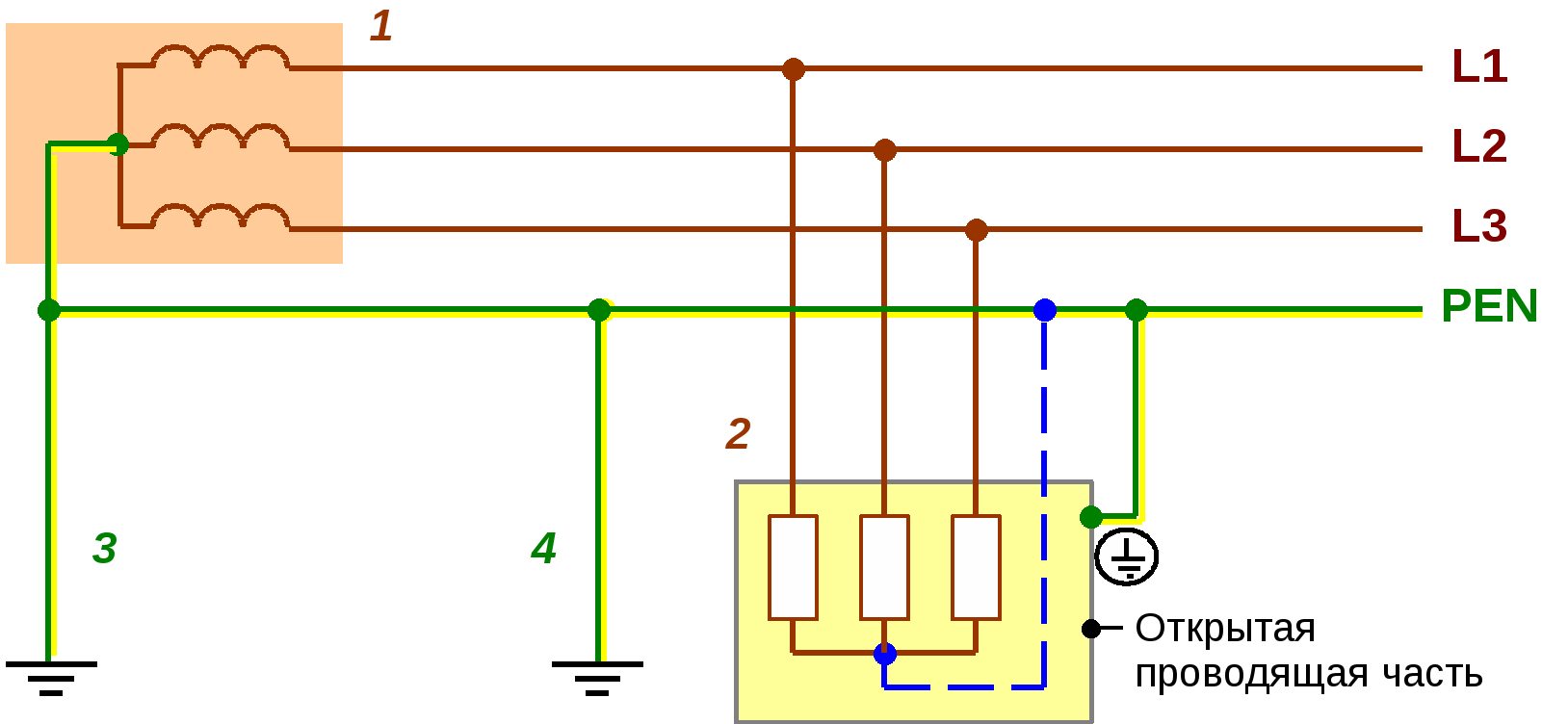

Повторное заземление нулевого провода

Повторным заземлением нулевого проводника, является защита, установленная на определенных правилами ПУЭ промежутках на всей протяженности нейтрали. В задачи повторного заземления включается снижение силы напряжения в нулевом проводе и электроприборах, которые были занулены относительно грунта. Это свойство целесообразно в качестве защиты от обрыва нулевого провода и при пробое электрического напряжения на корпус электрических приборов.


Схема повторного заземления

При создании защиты в электросети старайтесь выбирать нулевой и защитный проводники таким образом, чтобы в случае произошедшего замыкания на металлический корпус оборудования, произошло короткое замыкание в сети или оплавление предохранителей. Обычно, при установленном автоматическом выключателе данный фактор вызывает его срабатывание.

Нейтраль должна быть непрерывной от каждого корпуса электроустановки до нулевых проводников источников электроэнергии.

Применение системы TN-C-S

Система TN-C-S — основная для применения в соответствии с ПУЭ. В ней от трансформаторной подстанции до ввода в здание используется объединенный проводник РЕN, который на вводе в здание присоединяется к повторному заземлению и разделяется на рабочий проводник N и на защитный проводник РЕ.

Такое разделение осуществляется, как правило, в главном электрощите промышленного объекта или жилого здания. Далее, после главного электрощита, по зданию проводники N и РЕ разделены. В этом случае электророзетки имеют заземленный контакт, к которому присоединяется РЕ-проводник.

Система TN-C-S наиболее оптимальна с точки зрения цены и электробезопасности. Применяется в проектируемых жилых и промышленных зданиях.

ЗАЗЕМЛЕНИЕ И ЗАЩИТНЫЕ МЕРЫ ЭЛЕКТРОБЕЗОПАСНОСТИ

Пояснения и комментарии к требованиям главы 1.7 ПУЭ седьмого издания

Людмила Казанцева, ведущий специалист ОАО «НИИПроектэлектромонтаж», г. МоскваВиктор Шатров, сотрудник Госэнергонадзора Минэнерго России, г. Москва

ПУЭ, п. 1.7.55 Для заземления в электроустановках разных назначений и напряжений, территориально сближенных, следует, как правило, применять одно общее заземляющее устройство. Заземляющее устройство, используемое для заземления электроустановок одного или разных назначений и напряжений, должно удовлетворять всем требованиям, предъявляемым к заземлению этих электроустановок: защиты людей от поражения электрическим током при повреждении изоляции, условиям режимов работы сетей, защиты электрооборудования от перенапряжения и т. д. в течение всего периода эксплуатации. В первую очередь должны быть соблюдены требования, предъявляемые к защитному заземлению. Заземляющие устройства защитного заземления электроустановок зданий и сооружений и молниезащиты 2-й и 3-й категорий этих зданий и сооружений, как правило, должны быть общими. При выполнении отдельного (независимого) заземлителя для рабочего заземления по условиям работы информационного или другого чувствительного к воздействию помех оборудования должны быть приняты специальные меры защиты от поражения электрическим током, исключающие одновременное прикосновение к частям, которые могут оказаться под опас-ной разностью потенциалов при повреждении изоляции. Для объединения заземляющих устройств разных электроустановок в одно общее заземляющее устройство могут быть использованы естественные и искусственные заземляющие проводники. Их число должно быть не менее двух.

Вопрос 1. Как понимать термин «территориально сближенных»?

ОТВЕТ. К «территориально сближенным» (отдельным) следует относить заземляющие устройства, которые расположены на таком расстоянии друг от друга, что между ними отсутствует зона нулевого потенциала. При наличии между заземляющими устройствами зоны нулевого потенциала такие заземляющие устройства обозначаются как «независимые».

Вопрос 2. Какие специальные меры должны быть приняты для защиты от поражения электрическим током, исключающие одновременное прикосновение к частям, которые могут оказаться под опасной разностью потенциалов при повреждении изоляции?

ОТВЕТ. В качестве специальных мер могут быть использованы, например, питание от разделительного трансформатора, применение двойной изоляции. В установках информационных технологий могут быть применены другие меры.

ПУЭ, п. 1.7.57 Электроустановки до 1 кВ жилых, общественных и промышленных зданий и наружных установок должны, как правило, получать питание от источника с глухозаземленной нейтралью с применением системы ТN. Для защиты от поражения электрическим током при косвенном прикосновении в таких электроустановках должно быть выполнено автоматическое отключение питания в соответствии с 1.7.78 -1.7.79. Требования к выбору систем ТN-С, ТN-S, ТN-С-S для конкретных электроустановок приведены в соответствующих главах Правил.

Вопрос 1. Каким образом выбирать необходимую систему, если в ПУЭ отсутствуют указания для конкретных видов установок?

ОТВЕТ. Если отсутствуют указания в главах ПУЭ или в других нормативных документах, выбор системы для конкретных видов электроустановок следует производить при проектировании. Предпочтительным является применение системы TN-C-S. В помещениях, в которых постоянно находится неквалифицированный персонал, следует использовать раздельные РЕ– и N-проводники. PEN-проводник может применяться в той части электроустановки, которая доступна только квалифицированному персоналу.

ПУЭ, п. 1.7.59 Питание электроустановок напряжением до 1 кВ от источника с глухо-заземленной нейтралью и с заземлением открытых проводящих частей при помощи заземлителя, не присоединенного к нейтрали (система ТТ), допускается только в тех случаях, когда условия электробезопасности в системе TN не могут быть обеспечены. Для защиты при косвенном прикосновении в таких электроустановках должно быть выполнено автоматическое отключение питания с обязательным применением УЗО. При этом должно быть соблюдено условие:
