Правила безопасности при использовании газового котла: требования к установке, подключению, эксплуатации

Особенности работы оборудования

Вопрос надежной работы газового котла (ГК) связан с безопасностью  всей системы теплоснабжения с насосами, дымососами, вентиляторами, трубопроводами, запорно-регулирующей арматуры и приборами защиты.

Принцип работы газовых котлов зависит от конструкционных особенностей: настенной или напольной, естественной или принудительной циркуляции и количества греющих контуров. В общем случае они состоят из следующих обязательных элементов:

• Газогорелочное устройство;
• запорно-регулирующая арматура;
• блока управления и защиты;
• теплообменник;
• система удаления дымовых газов.

Котлы с принудительным движением газов по газовоздушному тракту, дополнительно оснащаются дымососом и дутьевым вентилятором. Агрегаты с циркуляцией теплоносителя комплектуются циркуляционными насосами. Двухконтурные устройства состоят из двух теплообменных аппаратов, один для контура ГВС, а другой для отопления.

Блок управления котлом получает сигнал от датчика температуры в помещении и если она не соответствует санитарным требованиям, он передается на включение дымососа и вентилятора, а затем газовый клапан-отсекатель откроет подачу топлива на газовую горелку. Холодный теплоноситель циркуляционным насосом подается из обратного трубопровода на вход в котел, далее в теплообменник , где нагревается до рабочей температуры и поступает во внешний контур отопления с тепловыми приборами – радиаторами. Уходящие газы, отдав свое тепло воде греющего контура, выбрасываются дымососом в окружающую среду.

Газовый котел

Все технологические процессы получения тепла, которые могут создать опасные условия функционирования должны быть укомплектованы автоматикой безопасности:

• Сбросными клапанами, предохраняющими систему от повышенного давления;
• уровнемерами воды;
• манометрами;
• датчиками температуры теплоносителя;
• клапаном-отсекателем по газу.

Принцип работы газовых котлов

Газовый котел — основной нагревательный элемент системы отопления, горячего водоснабжения в доме. Существуют следующие разновидности, типы нагревательных газовых котлов:

• напольные;
• настенные;
• одноконтурные;
• двухконтурные;
• атмосферные;
• турбированные.

Каждый тип имеет отличия, но базовый принцип работы един для всех типов — посредством сгорания газа, происходит нагрев теплоносителя, циркулирующего по замкнутому системному контуру. Второе название системы — циркуляционный контур. Чаще теплоносителем выступает вода, прошедшая цикл водоподготовки. Цикл по подготовке сохраняет циркуляционные трубы в рабочем состоянии долгое время, за счет отсутствия появления накипи на стенках.

В систему циркуляции, помимо самого котла, включаются следующие устройства: циркуляционные насосы, бойлеры, запорная арматура и устройства теплообмена (радиаторы, батареи).

Правила размещения

1. Площадь помещения, в котором устанавливается нагреватель — не менее 7,5 м².
2. Потолки — от 2,2 м.
3. Должно быть окно, обеспечивающее доступ воздуха с улицы.
4. Дверь должна открываться в сторону движения человека, выходящего из помещения.
5. Запрещается оборудовать в котельном помещении выключатели. Если они уже установлены, придется их вывести за пределы помещения.
6. Необходимо оборудовать приточно-вытяжную вентиляцию. На каждый м³ расходуемого топлива — 15 м² воздуха.
7. Расстояние от нагревателя до элементов, способных сгорать — 25 см или более. До несгораемых элементов — 5 см. От дымоотвода до сгораемых частей — 40 см, до несгораемых — 15 см.
8. Устройство монтируют на безупречно ровной плоскости, без уклонов.

Пожарная безопасность

Территория топочной должна содержаться в чистоте, внутри помещения должно иметься достаточное искусственное освещение, чтобы хорошо осветить рабочие и общественные места. В таких помещениях запрещается хранение любых огнеопасных материалов. При замерзании труб отогревать их разрешается только паром или горячей водой. Применение открытого пламени запрещено.

Особые требования предъявляются к эксплуатации и содержанию дымовентиляционных систем, они должны проверяться и чистится с периодичностью:

• Ежегодно в августе – очистка дымовых каналов от сажевых загрязнений, проверка тяги.
• Ежеквартально — очистка кирпичных дымоходов.
• Ежегодно осматривают на целостность вентиляционных каналов.

Входные двери топочной должны открываться наружу. Окна — обязаны иметь легко удаляемые пакеты. На входе газопровода в топочной устанавливают защитный электромагнитный клапан, пожарную сигнализацию и датчики загазованности помещений.

Требования, предъявляемые к помещению котельной с газовым котлом

Так как газовые котлы являются устройствами с высокой пожароопасностью и взрывоопасностью, к котельным с таким котлом предъявляются строгие требования. Выполнение этих требований является обязательным условием при оборудовании котельного помещения.

Основные требования к газовым котельным:

• Не допускается установка газовых котлов в жилых помещениях дома.
• Запрещено устанавливать котел вблизи от источников открытого огня.
• Одновременно в котельной допускается установка не более 4 газовых котлов, суммарная мощность которых не должна превышать 200 кВт.
• К котельным на базе газовых котлов с герметичной (закрытой) камерой сгорания не предъявляются требования, устанавливающие минимальный объем помещения.
• Минимальный объем котельной для газового котла с открытой камерой сгорания определяется исходя из мощности котла:
  • До 30 кВт – 7,5 м³;
  • От 30 до 60 кВт – 13,5 м³;
  • От 60 до 200 кВт – 15,0 м³.
• В помещении котельной высота потолка для газового котла должна быть не меньше 2,2 м.
• Требуемая площадь помещения для газового котла выбирается из расчета 4 кв.м на один газовый котел.
• Котел устанавливается таким образом, чтобы был обеспечен беспрепятственный подход к нему с любой стороны. Расстояние между передней поверхностью котла и противоположной стеной должно обеспечивать удобство обслуживания котла и составляет не менее 1 м.
• Пол в помещении котельной должен быть выполнен из негорючих материалов.
• При установке напольного котла, поверхность пола должна быть выровнена.
• В помещении с газовым котлом должна быть предусмотрена приточная вентиляция. Размер вентиляционного отверстия должен быть не менее 200 кв.см и зависит от источника приточного воздуха. Если приток воздуха поступает из соседнего помещения здания, то минимальный размер вентиляционного отверстия должен определяться из расчета 30 кв.см на 1 кВт мощности котла. Если воздух поступает непосредственно с улицы, то для газового котла достаточно приточной вентиляции размером 8 кв.см на 1 кВт.
• Нижний край вентиляционного отверстия должен находиться на уровне не выше 30 см от пола. В случае если установлен котел, работающий на сжиженном газе, то вентиляцию располагают на уровне пола, при этом вытяжной канал должен располагаться с уклоном в направлении наружного отверстия.
• Дверной проем, ведущий в котельную должен иметь минимальную ширину 0,8 м.
• Если устанавливается котел с открытой камерой сгорания, то в помещении нужно предусмотреть окно от 0,25 кв.м. Если используется котел с закрытой камерой, то такое окно не требуется.
• В котельную должно быть проведено электроснабжение с индивидуальным автоматом защиты и заземлением.
• На каждой газовой магистрали, подведенной котлу необходимо установить запорный узел.
• Для отведения продуктов сгорания нужно установить газонепроницаемый дымоход, диаметр и высота которого должны соответствовать характеристикам котла. Минимальная высота дымохода не должна быть ниже, чем конек крыши здания для предотвращения возникновения обратной тяги.

Что нельзя ставить на СВЧ

В целях экономии места многие предпочитают использовать микроволновку как дополнительную полку и ставят на нее чайник, особо не задаваясь вопросом о том, можно ли это делать. Некоторые применяют ее для хлебницы, цветов и других предметов. Это в корне неправильно, так как могут быть нежелательные последствия. Во многих моделях печки на верхней панели расположена вентиляционная полоса, при попадании туда воды, крошек и других твердых мелких частиц, техника может сгореть.

Над микроволновкой, на отдельной полочке при определенном расстоянии можно устанавливать другие предметы интерьера.

Несмотря на то, что популярными предметами, которые ставят на СВЧ, являются чайник и цветы, существует много других нюансов. Остро обсуждается вопрос относительно того, можно ли класть мобильный телефон на микроволновку. Негативное влияние устройств на работу не доказано, но теоретически вокруг работающей печи образуется магнитное поле, которое влияет на магнитную ленту сим-карты в телефоне. Также может быстрее снижаться уровень его зарядки. Не стоит проводить эксперименты: если положил телефон на работающую микроволновку, и ничего не произошло, это не значит, что контакт устройств может быть регулярный. В конце концов, СВЧ может сильно нагреться, а как горячая панель повлияет на корпус телефона — можно только предполагать. Это правило касается и расположения на ней ноутбука. Наверняка зону влияния телефона, портативных устройств и печи трудно определить и тем более доказать.

При наличии большого окна с большими подоконниками многие хозяйки начинают их использовать не только для цветов, но и как дополнительную поверхность для техники.

Чтобы было понятно, куда ставить СВЧ, необходимо разделить зону кухни на несколько частей и определить понятия: идеальное место согласно техническим нормам, категорически запрещается и какие нежелательные зоны.

Самодиагностика

Процесс эксплуатации нагревателей упрощается, если в них предусмотрена функция самодиагностики. Практически все европейские производители оснастили ею свою продукцию.

Так, например, немецкие нагреватели «Бош», отображая коды ошибок на дисплее, позволяют пользователю быстро понять причину проблемы и принять меры по ее устранению. Если на экране появится код А7, понятно, что неисправен датчик температуры горячей воды.

Если высветится А8, нарушено соединение с BUS-шиной. Такая функция существенно упрощает пользование газовым оборудованием, делает его проще и комфортнее.

25.04.2018

Правила пожарной безопасности при эксплуатации газовых баллонов

Одной из причин пожаров является нарушение эксплуатации газового оборудования. В нашей местности часто в домах, квартирах используется бытовое газовое оборудование с газовыми баллонами, наполненными пропано-бутановой смесью. Опасность возникновения пожаров по причине нарушений эксплуатации газового оборудования очень велика, а развитие таких пожаров происходит моментально ввиду взрыва (вспышки) газо-воздушной смеси в достаточно большом объеме и распространения огня на горючие отделочные материалы, предметы мебели, на соседние строения. Кроме того, существует большая вероятность получения травм и гибели людей при разлете осколков, вследствие взрыва газовых баллонов. Радиус разлета осколков при взрыве достигает 250 метров. Многие считают, что пустой газовый баллон безопасен, однако, вероятность его взрыва больше, чем у наполненного.

Согласно требований правил противопожарного режима в РФ к эксплуатации газового оборудования предъявляются нижеследующие требования

Запрещается хранение баллонов с горючими газами в индивидуальных жилых домах, квартирах и жилых комнатах, а также на кухнях, путях эвакуации, лестничных клетках, в цокольных этажах, в подвальных и чердачных помещениях, на балконах и лоджиях.

Газовые баллоны для бытовых газовых приборов (в том числе кухонных плит, водогрейных котлов, газовых колонок), за исключением 1 баллона объемом не более 5 литров, подключенного к газовой плите заводского изготовления, располагаются вне зданий в пристройках (шкафах или под кожухами, закрывающими верхнюю часть баллонов и редуктор) из негорючих материалов у глухого простенка стены на расстоянии не менее 5 метров от входов в здание, цокольные и подвальные этажи. Пристройки и шкафы для газовых баллонов должны запираться на замок и иметь жалюзи для проветривания, а также предупреждающие надписи “Огнеопасно. Газ”.

У входа в индивидуальные жилые дома, а также в помещения зданий и сооружений, в которых применяются газовые баллоны, размещается предупреждающий знак пожарной безопасности с надписью “Огнеопасно. Баллоны с газом”.

При использовании бытовых газовых приборов запрещается: эксплуатация бытовых газовых приборов при утечке газа, присоединение деталей газовой арматуры с помощью искрообразующего инструмента,  проверка герметичности соединений с помощью источников открытого пламени, в том числе спичек, зажигалок, свечей.

В итоге, можно сделать некоторые выводы:

Чтобы избежать возникновения пожара по причине неисправности или нарушения правил эксплуатации газового оборудования необходимо:

– монтаж газового оборудования доверять обученным специалистам;

– эксплуатацию газового оборудования проводить в соответствии с правилами противопожарного режима и рекомендациями завода-изготовителя газового оборудования;

– при появлении запаха газа не пользоваться электроприборами (даже выключателями света) и источниками огня (спичками, зажигалками и т.д.), закрыть газовый баллон, проветрить помещение и пригласить специалиста для устранения причин появления утечки газа;

При эксплуатации газового оборудования не допускается сушка вещей над газовой плитой, расположение вблизи газовых конфорок сгораемых материалов.

Чтобы избежать жертв и увеличения материального ущерба при возникновении пожара необходимо:

– попытаться эвакуировать газовые баллоны из помещений, если нет угрозы жизни и здоровью;

– по прибытии пожарных сообщить о наличии, количестве и местонахождении газовых баллонов в помещениях;

– отойти в случае угрозы взрыва от горящих построек на безопасное расстояние и предупредить окружающих.

71-ПСЧ и 26-ОНПР

Правила и нормативы установки котлов, работающих на газовом топливе

Такие котлы устанавливаются по проекту, в котором отражаются все нормы безопасности, определяется место установки и пожаробезопасные расстояния к конструктивным элементам здания.

До начала строительно-монтажных работ проектная документация согласовывается с профильными контролирующими ведомствами, которые также проверяют ее на соответствие государственных норм.

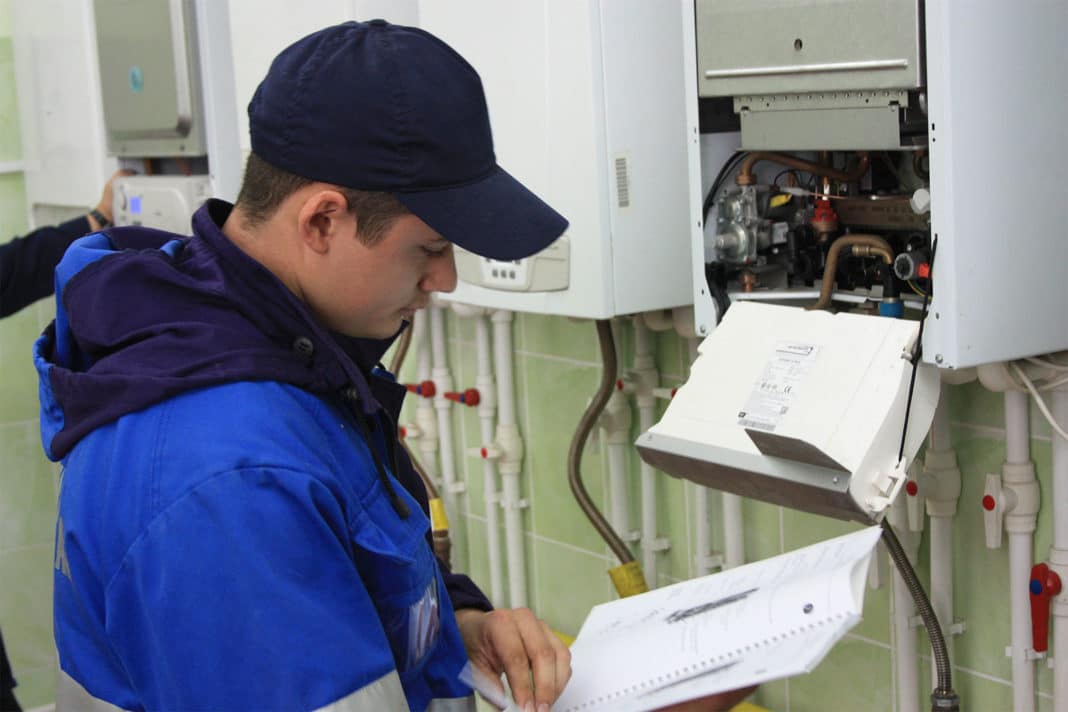

Монтаж котла выполняется только специализированной организацией, имеющей лицензию на право проведения подобных работ. После окончания монтажных работ котел принимается в эксплуатацию комиссионно в составе представителей заказчика, проектной организации монтажной фирмы, горгаза, архитектуры, капитального строительства, СЭС и пожарного ведомства. Таким образом, собственник также должен знать требования к расположению газового котельного оборудования, чтобы правильно подготовить техническое задание на проектирование.

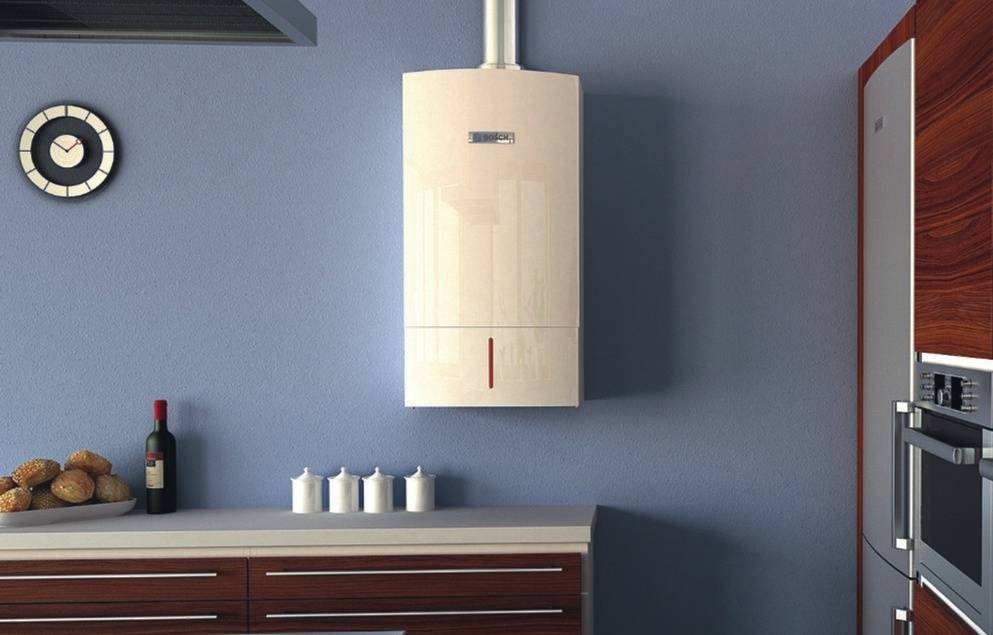

Настенных

Схема котла на стене Требования к помещениям, где планируется установить настенный отопительный агрегат, прежде всего, направлены на защиту строительных конструкций от возгорания

В данном варианте особое внимание собственнику придется уделить стене, на которой планируют закрепить устройство, она должна быть способной выдержать вес конструкции и огнестойкой

Базовые требования к помещению для настенных агрегатов:

1. Объем помещения для газового котла свыше 7.51 м3.
2. Наличие мощной естественной вентиляции, в помещении должны быть размещен оконный блок с форточкой и дверь с проемом для забора воздуха — 0.02 м2.
3. Предельные расстояния до ограждающих элементов здания: пол — 80 см, потолок — 45 см, стены по бокам — 20 см, от корпуса до задней стенки — 40 мм, от фронта агрегата до двери — 100 см.
4. Стену размещения закрывают огнестойким материалом из листа стали толщиной более 3 мм.
5. Теплоизолируют боковые примыкающие поверхности стен и мебели.

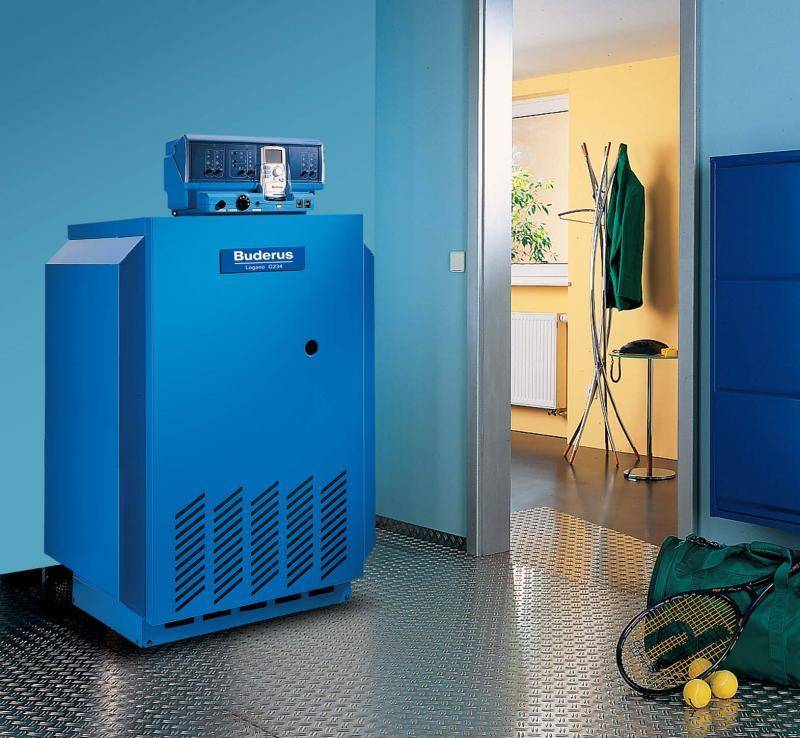

Напольных

Для данных моделей больше внимания нужно уделить конструкции пола, поскольку такие конструкции тяжёлые, а тепловые потери от корпуса в основном поступают на настил под ним.

Поэтому в районе котлоагрегата выполняют основание из негорючего материала, с усилением способным выдержать всю конструкцию системы теплоснабжения, с котлом и бойлером косвенного нагрева.

Нормы помещения для установки газового котла с напольной установкой:

1. Свободный доступ к рабочим элементам котлоагрегата.
2. Минимальная площадь для размещения одного агрегата не менее 4м2, при этом допускается не более 2-х устройств в помещении.
3. Высота помещения — 2.20 м.
4. Приточно-вытяжная вентиляция, окна из расчета 0.3 м2 на 10.0 м3 объема комнаты, дверь с проемом 0.8 м.
5. Промежуток между дверью и фронтом агрегата -1 м.
6. Стенки и пол выполняются из негорючих материалов.

Правила установки оборудования

Чётко следуйте всем правилам и нормам СНиП «Газораспределительные системы», не отклоняясь от них.

Любая попытка сымпровизировать или изменить классическую технологию может быть замечена проверяющими.

А если это повлечёт аварию или убытки другим жильцам дома, владельцу грозит административное, а, в некоторых случаях и уголовное наказание.

• Если котёл настенный, пол под ним должен быть идеально ровным, так как насос, качающий воду может повлечь вибрацию и смещение котла. Если вибрация будет сильной, газовые трубы или система водоснабжения может отсоединиться от котла, что приведёт к утечке газа или к потопу.
• Если есть возможность изготовить подставку под котёл, это обезопасит конструкцию и усилит прочность сцепления с полом.
• Если установить котёл возле плиты, бойлера или прочих нагревающихся элементов, то общая мощность термического поля между ними будет выше, чем показывают датчики, так как они замеряют данный только внутри самой системы. Данное правило не указано в СНиП, но часто является причиной преждевременного износа механизма или выхода из строя.

Каким параметрам должно соответствовать помещение, где установлен котел

Перед тем, как установить газовый котел в частном доме, нужно выбрать и подготовить помещение для него. Согласно нормативам, оно должно быть проветриваемым и находиться:

• на нижнем этаже, если дом имеет двух или трехэтажный;
• в подвале или цокольной части дома;
• на чердаке, если место установки оборудовано, согласно требованиям по СНиП: толстым картонным листом и пластом из минеральной ваты;
• газовый нагреватель мощью 35 кВт, в соответствии с указаниями МДС 41.2-2000, где говорится, что котлы, мощностью 30-60 кВт, разрешается монтировать в кухонных помещениях.

В отношении монтажа установок на кухне частного домовладения существует две нормативные базы. Одна разрешает устанавливать нагреватели до 35 кВт мощности. Другая дает добро монтировать котлы до 60 кВт. В этих указаниях речь идет только о котлах, любая другая газовая техника: колонки и плиты, не учитываются.

Если устанавливается сразу колонка и котел, то мощность обоих приборов суммируется:

1. Если сумма составляет меньше 150 кВт, то такое оборудование разрешается монтировать на любом этаже, в любом помещении. В этот перечень входят и цоколь, и подвал.
2. Если сумма превышает 150 кВт, то, в соответствии с нормативной базой, такое газовое оборудование может устанавливаться только в специально организованных котельных помещениях. Их можно обустраивать в цокольных этажах, подвалах, а также в специально пристроенных к дому котельных.

Требования к кухонным комнатам, где предусматривается монтаж газовых установок:

• объем предполагаемого к монтажу помещения должен быть не меньше, чем 15 кубических метров плюс один кубометр к каждому киловатту мощности;
• обязательное наличие вентиляции;
• высота потолочных поверхностей должна быть 2,5 м и больше;
• помещение должно быть обязательно оснащено окном с форточкой;
• у входной двери должно быть вентиляционное отверстие размером в 0,025 м2.

Требования к котельным помещениям:

1. высота потолка – 2,5 и выше;
2. объем площади – минимум 15 м3;
3. стенки к смежным комнатам имеют предел распространения огня – 0, предел огнеустойчивости – 0,75 часов (это 45 минут);
4. вытяжка на отток – 3-х кратный обмен, на прилив (приток) – тот же объем воздуха плюс воздух для горения;
5. присутствие водопровода с холодной водой;
6. наличие окна с площадью стекла – минимум 0,03 м2 на каждый кубический метр объема;
7. электророзетки должны иметь заземление;
8. свободный доступ к дымоходу и газовой установке со всех сторон;
9. наличие выхода на улицу с шириной дверного проема 80 см;
10. расстояние от входных дверей к установке – 1 м, лучше, если оно будет больше (1,30-1,50).

Подключение к газовой магистрали

Нужно знать, что по нормам установки газовых напольных котлов выполнять эту операцию может только специалист с допуском. Можно выполнить работу самостоятельно, но проводить проверку сборки и делать первый пуск будет, все-таки, приглашенный профессионал.

Работы по подключению выполняются предельно тщательно и аккуратно. Начинают с подсоединения газовой трубы с соответствующим ей элементом отопительного котла.

В качестве уплотнителя можно использовать только паклю. Никакой другой материал не даст требуемой герметичности соединения. Обязательна установка отсекающего крана, который дополнительно оснащается фильтром.

Для подключения рекомендуется использовать медные трубы, диаметр которых может варьироваться от 1,5 до 3,2 см, или специальные гофрированные шланги

В любом случае особое внимание следует уделить качеству герметизации соединений. Поскольку газ имеет свойство просачиваться из неплотных соединений и накапливаться в помещении, что чревато созданием взрывоопасной ситуации

За фильтром должно располагаться гибкое соединение, которое выполняется только при помощи гофрированного шланга. Резиновые детали строго запрещены, поскольку со временем на них появляются трещины, создающие каналы для утечки газа.

Гофрированные детали закрепляются на патрубке котла с помощью накидной гайки. Обязательный элемент такого соединения – паронитовая прокладка.

После установки и подключения газового нагревательного агрегата необходимо проверить качество соединений и узлов. Простейший способ контроля – нанесение на соединение мыльного раствора. Если он пузыриться, значит есть утечка

Нормативные требования к монтажу газовых отопительных котлов

Если производитель не указал правила и технологию установки в паспорте, то монтаж газовых котлов отопления осуществляется на базе нормативов, регламентированных СНиП 42-101-2003 в пункте 6,23, где говорится, что:

1. Устанавливать котел разрешается на стенках, оформленных несгораемым покрытием. Зазор между стенкой и нагревателем должен быть равен 2 см.
2. В качестве несгораемого материала разрешается использовать асбестовые листы 3-х миллиметровой толщины. Сверху асбестовый слой следует покрыть еще листовой сталью.
3. В качестве защиты может выступать и штукатурка, нанесенная на стену, толщиной, равной 3 см. Тогда и зазор между котлом и стеной нужно увеличить на 0,5 см, то есть он должен быть равен 3 см.
4. Площадь несгораемого материала на стенке должна превышать величину нагревателя. Расстояние от кола должно быть равно 10 см со всех сторон кроме верха, в этой части площадь должна составлять 70 см.
5. Поскольку асбест признан небезопасным для здоровья, его разрешается заменить на другой. Хорошей альтернативой может служить толстый лист картона и минеральная вата. Несгораемым материалом может выступать облицовочная плитка из керамики – клеевая прослойка и керамика вполне соответствуют требованиям противопожарной безопасности.

Устанавливать газовую конструкцию нужно согласно четко установленным правилам в отношении боковых стенок. Если боковая стенка окажется в числе негорючих, то зазор между ней и котлом должен быть равен 10 см. От горючих поверхностей – 25 см. Дополнительную защиту при этом сооружать не обязательно.

Если производится монтаж газовых котлов на полу (напольные газовые нагреватели), то половое покрытие тоже должно быть устелено негорючим материалом. На деревянных покрытиях сооружается специальный несгораемый подиум с параметрами огнеустойчивости, соответствующими предельной грани, равной 45 минутам. Это может быть строительный кирпич либо толстая плитка для пола из керамики. Ее следует укладывать поверх асбестового слоя, который уложен на листах из стали. Величина негорючего постамента больше, чем параметры котла, как минимум на 10 см.
