Надежный ручной пресс для обжима кабельных наконечников — ПГР-70, ПГРс-70, ПГРс-70АМ

Приспособления для опрессовки наконечников

Опрессовка наконечников кабеля может выполняться разными инструментами и приспособлениями.

Некоторые из них представлены в таблице:

Пресс-клещи

Пресс-клещи для качественной опрессовки наконечников, с номинальным сечением от 1,5 до 16 мм², выпускают многие компании.

При выборе инструмента необходимо учитывать:

  • Форму опрессовки.
  • Размеры сечений наконечников.
  • Расположение приспособления относительно детали – фронтальная или боковая опрессовка.
  • Наличие храпового механизма.

Пресс гидравлический для кабельных наконечников

Гидравлический ручной пресс предназначен для опрессовки кабельных наконечников и гильз шестигранником, сечением до 70 мм².

Медные наконечники и гильзы не должны превышать площадь сечения 50 мм².

Механический ручной пресс

Такое устройство предназначено для опрессовки трубчатых кабельных наконечников из меди на гибких многопроволочных жилах.

Электромеханический ручной пресс

Используется для выполнения большого объема опрессовки кабельных наконечников — быстро и с хорошим качеством. В инструменте можно точно установить и поджать наконечник таким же образом, как и обычными пресс-клещами. А доводка опрессовки, выполняется с помощью установленного электродвигателя. Различные типы наконечников опрессовываются сменными пресс-матрицами.

Преимущества аппарата:

  • Компактность и малый вес.
  • Универсальность.
  • Большая емкость аккумулятора, можно опрессовать до 300 трубчатых медных наконечников, сечением 10 мм².
  • Длительный срок службы.

Недостаток: большая цена.

Комбинированное и сплошное обжатие можно применять лишь при наличии большого давления, которое создает пресс для кабельных наконечников гидравлический.

Выбор пресс-клещей для наконечников

Комплект пресс-клещей и набор матриц

Приобретая гидравлический ручной пресс, необходимо учитывать:

  • Имеется ли в конструкции клапан ограничения давления. Такие изделия более надежны, они предотвращают перегрузку пресса от давления.
  • Тип прессующей головки, которая может быть открытого и закрытого типа. При работе прессом с закрытой головкой, необходимо: предварительно открыть стопор; вытянуть матрицу; поставить провода и наконечник; устройство закрыть. И лишь после этого можно начинать обжимку кабеля. Для проводов небольших сечений процесс значительно проще. Если пресс имеет С-образную головку открытого типа, провода можно прессовать быстро в любом месте.
  • Диаметр рабочего сечения. Модели делятся на подгруппы, которые работают с кабелями:
  1. До 70 мм².
  2. До 120 мм².
  3. До 300 мм².
  4. До 400 мм².

С увеличением мощности пресса, увеличивается его масса. Некоторые изготовители уменьшают вес за счет применения для корпуса легких алюминиевых сплавов. Все гидравлические прессы рассчитаны на опрессовку медных и алюминиевых проводов.

В комплекте с прессом имеются сменные матрицы для опрессовки. Наиболее современные модели, оснащаются вращающимися головками и устройством быстрого хода.

Конструкция и принцип работы пресса

Внутри устройства, с одной стороны имеется рабочий поршень с манжетой — для его возврата в исходное положение, смонтирована пружина. С другой стороны установлены нагнетательный цилиндр и плунжер.

Основные составляющие ручного пресса для наконечников

На рисунке:

  • Поз. 1 – ось.
  • Поз. 2 – головка.
  • Поз. 3 – полуформы матрицы.
  • Поз. 4 – винт.
  • Поз. 5 и 6 – ручки.

При качании рычага, расположенного на корпусе пресса:

  • Плунжер насоса совершает возвратно-поступательное движение.
  • В цилиндре создается избыточное давление.
  • Масло под давлением начинает поступать в рабочий цилиндр, перемещая рабочий поршень.
  • Поршень, воздействуя на матрицу, создает нужное давление на наконечник.
  • В конструкции установлен двухходовой плунжер.
  • На холостом ходу контур, обеспечивающий быстрое нагнетание жидкости в рабочий цилиндр, открыт. В конце холостого хода начинает открываться второй контур, развивающий максимальное усилие.
  • Возвратная пружина, при открытом запорном клапане, который соединяет через каналы рабочую полость цилиндра и масляный баллон, возвращает поршень в исходное положение.
  • Пресс для обжима кабельных наконечников снабжен предохранительным клапаном, который при превышении давления в системе, начинает перепускать некоторый объем масла назад в масляный баллон.

Изготовление наконечников

Порядок работы устройства

Инструкция по опрессовке наконечников предлагает:

Выбрать матрицы соответствующего сечения и материала жил. Их примеры на фото.

Набор матриц

Открыть головку пресса и вставить в пазы матрицы.

Подготовка пресса к работе

  • Поместить наконечник с жилой между матрицами.
  • Производя качание рычагом, выполнить опрессовку. Операцию проводить, пока не сработает предохранительный клапан.
  • Нажать на рычаг, соединенный с запорным клапаном, пока поршень не вернется в исходное положение.
  • В случае блокировки приспособления, его следует разблокировать, нажатием на рычаг для запорного клапана.

Чтобы лучше представить, как работает пресс гидравлический для опрессовки кабельных наконечников, стоит внимательно просмотреть видео.

Популярный инструмент для опрессовки

Для установки наконечников КВТ применяется следующий инструмент:

  • WS-04A — оптимальные клещи для новичков. С их помощью удается решить основной набор задач в процессе монтажа различных электрических схем и сборки щитов. К его функциям стоит отнести способность откусывать и зачищать провода (кабеля), имеющие сечение до 10-16 кв. мм. Кроме того, в нем предусмотрены углубления для наконечников НШВИ до 6 кв. мм. (при желании входит кабель до 10 «квадрат») или до 10 кв. мм. (входит до 16 «квадрат). В продаже можно найти клещи WS-04A, в которых предусмотрены матрицы для опрессовки НШВИ. Их минус в том, что матрицы справляются только с изделиями стандартных размеров до 6 «квадрат». Если использовать провода с заниженным сечением (подделку), качество соединения будет плохим.
  • ПКВк-10 — универсальный инструмент, который применяется для обжима проводников на 0,5-10 кв. мм. Но это в теории, ведь на практике ситуация обстоит по-иному. К примеру, для обжима кабеля от 6 «квадрат» и выше потребуется большое усилие, а если снизить силу опрессовки, качество контакта при обжиме коннекторов с небольшим сечением ухудшается. Плюс ПКВк-10 — в компактности и возможности подлезть даже в труднодоступное место для монтажа (при наличии такой необходимости). Инструмент лучше применять для обжима проводников до 4 «квадрат».
  • СТК-03 — мощные клещи, которые подходят для больших сечений (от 10 до 25 «квадрат»).
  • ПК-16. Такие клещи пригодятся для обжима ТМЛ от 6 до 10 кв. мм. Производитель устанавливает верхний предел в 16 кв. мм., но на практике для обжима такого кабеля требуется крепкая рука и большое усилие. В целом, инструмент не очень хороший, но имеет доступную цену. В продаже имеется версия ПК-16у — усиленный вариант, отличающийся большей прочностью. Инструмент подойдет для случаев, когда опрессовка проводится редко.
  • ПГРс-70 — гидравлический пресс, который применяется для ТМЛ и гильз. Многие рассматривают инструмент, как альтернативу для ПК-16. Особенность пресса — в наличии взаимозаменяемых матриц с различным сечением в диапазоне 4-70 кв. мм. С помощью такого оборудования удобно обжимать классические кабеля — на шесть, десять или шестнадцать квадратных миллиметров. Здесь не требуется большой нагрузки и чрезмерных усилий.
  • ПКВш-6 — применяется для опрессовки НШВИ и НШВ от 0,25 до 6 кв. мм., а также двойного наконечника НШВИ-2 сечением от 0,5 до 4,0 кв. мм.

Что касается клещей Wiedmuller или Knipex, их недостаток в большом расхождении ручек. В результате выполнить опрессовку НШВИ одой рукой сложно (не хватает длины пальцев).

Чтобы избежать дискомфорта при выполнении работ, стоит подбирать инструмент с позиции удобства применения, а не ориентироваться на бренд.

Провод РКГМ, характеристики, сфера применения

Устранение неисправностей

В таблице указаны некоторые неисправности и способы их устранения:

Наименование неисправностиПричинаСпособ устранения
Пресс для наконечников кабеля не развивает максимальное давление или вообще не качает.Нет масла в гильзе для поршня, или оно не той консистенции.
  • Откручивается своими руками ручка на корпусе.
  • Выкручивается пробка на масляном баллоне.
  • Заливается по уровню масло.
  • Пробка и ручка устанавливаются на место.
  • В качестве рабочей жидкости лучше использовать индустриальное масло марки И-20А, можно ВМГ 3.
Из-под рабочего поршня течет масло.Получила дефекты уплотнительная манжета.
  • Выворачивается вилка.
  • Снимается вилка и возвратная пружина.
  • Вкручивается запорный клапан и качается рычаг, пока из узла не появится дефектная манжета.
  • Деталь меняется.
  • Откручивается запорный клапан, и рабочий поршень принудительно возвращается в нижнее положение.
  • Вставляется возвратная пружина и вкручивается вилка.

Качественный и удобный инструмент для опрессовки кабельных наконечников – это залог надежного соединения кабелей и проводов любого сечения.

Как обжать наконечник штыревой

Это простая операция. Просто сделайте её один раз и можете считать себя знатоком в этой теме. Возможно потребуется две или три попытки, но давайте начнем с самого начала. Рассмотрим два примера:

  1. Будем сжимать проволоку с поперечным сечением 2,5 мм2, используя втулку 2,5 / 8
  2. Скрепим два проводника на одном конце: один 2,5 мм, вторая секция 1,5мм2 с помощью втулки 2 х 2,5 / 10

Обжим одиночной втулки с проводом

Прежде всего удаляем изоляцию с тестового 3-х жильного кабеля с поперечным сечением 2,5 мм. Лучше использовать съемник изоляции, но можно по классике — с помощью ножа.

После снятия общей внешней изоляции снимаем изоляцию с конца каждого провода отдельно. Стоит зачистить изоляцию на такую ​​же длину, как длина втулки, которая в этом случае составляет 8 мм.

Теперь все что нужно сделать, это надеть втулку (трубочку) на конец провода. В идеале изоляция гильзы будет совпадать с изоляцией провода.

Неприемлемо размещать наконечник так, чтобы были видны медные провода между изоляцией провода и изоляцией наконечника. Такое соединение и ненадёжно, и небезопасно!

Теперь надо вставить втулку в отверстие инструмента нужного размера и сжать его. Находим 2,5 на обжимном устройстве и вставляем его до конца трубочки с проводом, затем нажмите ручку и всё сделано.

Можно проверить сидит ли надёжно наконечник на проводе, одной рукой удерживая шнур, а другой потянув за кабель. Возможно придётся поджать ещё, если наконечник двигается.

Обжим двойного штыревого наконечника

Зажим двух проводов на одном конце требует использования двойной клеммы для заданного поперечного сечения кабеля.

Первый шаг идентичен. Удаляем изоляцию с концов обоих проводов. Двойной наконечник, который наденем, имеет длину втулки 10 мм, поэтому потребуется немного больше изоляции, чем в предыдущем случае. Удерживая оба провода параллельно друг другу, всунем их в конец гильзы. Не нужно предварительно скручивать кабели между собой. Медленно (чтоб не разлохматились) надеваем наконечник на провода.

После насаживания трубочки достаточно вставить наконечник с проводами в соответствующее отверстие в обжимном устройстве. Наконечник имеет размер 2 X 2,5, поэтому отверстие 2.5 будет слишком маленьким. Тут подходит отверстие 4 мм2.

Нажимаем на наконечник сжав ручку приспособления. Готово!

Способы опрессовки

Опрессовка кабельных наконечников заключается в обжатии зачищенного кабеля или провода в специальной матрице, с помощью ручных или механических инструментов.

Последовательность опрессовки кабеля

Это может выполняться:

  • Сплошным обжатием. Это наиболее надежный способ для создания прочного контакта при соединении проводов. Под давлением, которое создает гидравлический пресс для кабельных наконечников, обжимается сразу вся контактируемая поверхность.
  • Комбинированным. В таком случае, эффект обжатия усиливается дополнительным вдавливанием пуансона, имеющего рабочую часть в виде зуба.
  • Вдавливанием.

Способы опрессовки кабеля

На схеме:

  • а — местное вдавливание.
  • б — сплошное опрессование.
  • в – комбинированная обжимка.

Помимо этого:

Алюминиевые провода обжимаются трубчатыми или кольцевыми наконечниками, что зависит от толщины жилы.

Соединение проводов

Специальные гильзы используются для медных проводов.

Наконечники для медных проводов

Для многожильных проводов применяются пистоны.

Как устроен наконечник штыревой НШВИ

По принципу устройства наконечники НШВИ бывают одинарные и двойные. И основное преимущество данной конструкции состоит в том, что время, которое нужно будет затратить для установки НШВИ на торцевую часть кабеля, составит ровно несколько секунд.

Так как метод опрессовки, которым производиться закрепление наконечника на проводе, очень прост и практичен, и не отнимет много времени в работе.

Кроме того, данный метод крепежа полностью исключает дальнейшее обслуживание данной конструкции, что также убирает массу хлопот связанных с мониторингом и контролем качества соединений и дальнейшей их работы. Наконечник штыревой втулочный изолированный имеет довольно простую конструкцию и как с ней работать, можно понять даже на интуитивном уровне.

НШВИ наконечник представляет собой медную трубку, которая обработана гальваникой. Один торец данной трубки развальцован, это сделано, для того чтобы электрик в процессе работы не имел затруднений с вводом многожильного провода в полость наконечника. Изолирующей составляющей наконечника является манжета из полиамида (пластиковая трубка).

Пресс ручной гидравлический ПГРс-70АМ

Модель ПГРс-70АМ как видно из маркировки также необходима под наконечники до 70мм2.

  • ?максимально создаваемое давление — 5тн
  • ?прессуемые наконечники: металлические 10-70мм2 медные 4-70мм2
  • ?вес — 1,35кг
  • ?длина 27см

Этот пресс уже определенно относится к инструменту для профессионалов. Основной особенностью считается то, что рабочая головка, корпус и гидроцилиндр сделаны из очень прочного сплава алюминия. Кроме того, корпус и гидроцилиндр в данном инструменте — это одна целостная деталь. Из металла сделана только рукоять.

В конечном итоге — вы получаете очень прочную, хорошую и нетяжелую конструкцию. Тут уже можно не вспоминать о тех неудобствах в опрессовке на весу, которые сопровождали предыдущие модели. Ну и разумеется выделяется форма пресса.

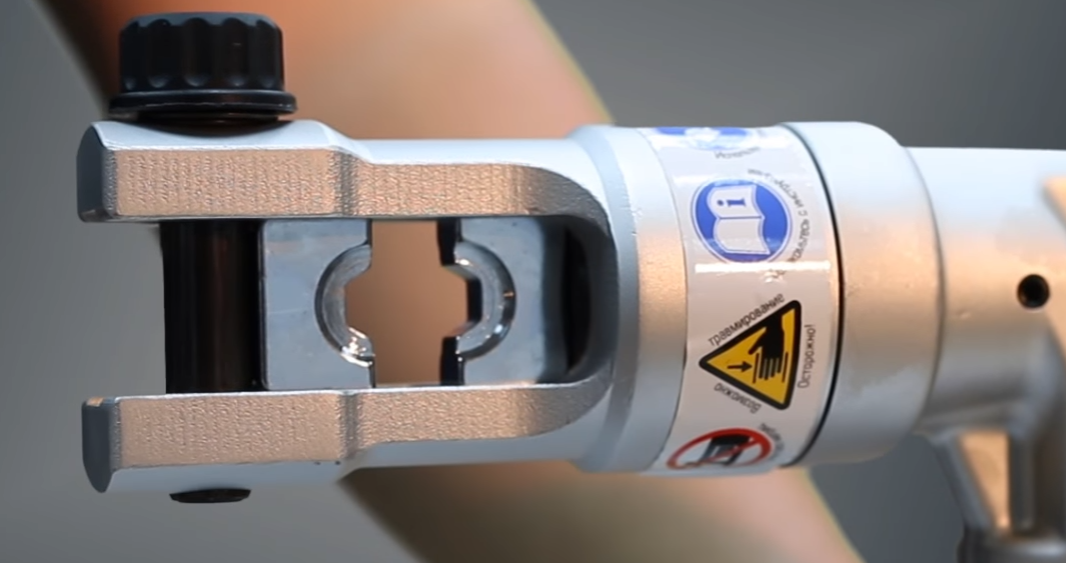

Рабочая голова в нем расположена под 90 градусов к рукоятке и сделана более формы в виде цилиндра, чем в ПГР(с)-70. Еще она может вертется вокруг собственной оси на 180 градусов. Эти все изменения дают более комфортабельную работу при обжатии наконечников в распредкоробках и сложнодоступных местах.

Автоматичный процесс обжатия

В модели ПГРс-70АМ сделана полная автоматизация ручного процесса опрессовки. В конце обжатия наконечника, вам уже не надо дожидаться щелчка и ручным способом сбрасывать давление жидкости, откручивая колесико. Пресс оборудован системой АСД — автоматичный сброс давления.

Если же вам понадобится ручным способом прервать процесс и развести матрицы, достаточно нажать специализированную педаль сброса.

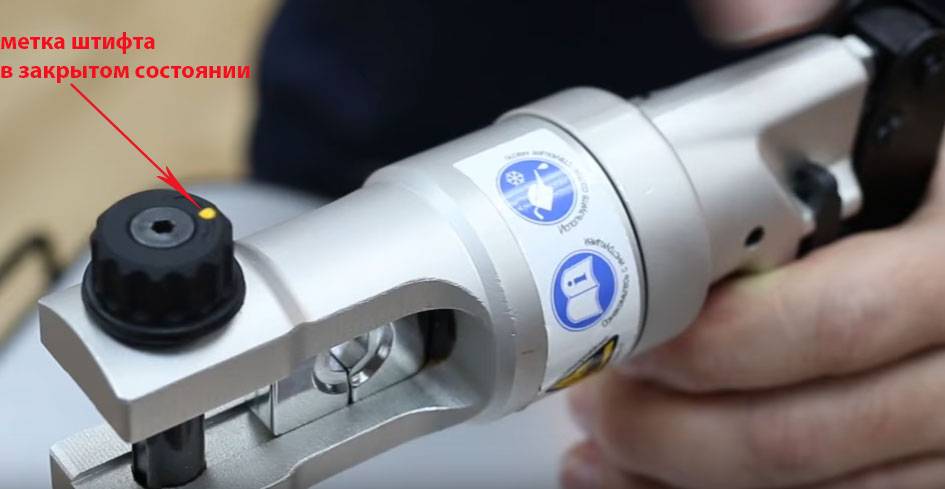

Верхняя часть головки оборудована упорным подпружиненным штифтом. Он надежно крепится в корпусе как в положении «открыто» так и закрытом. Уже не надо волноваться, о том что штифт может случайно выпасть, тем более если вы работаете на высоте. В состоянии «закрыто» что бы проверить правильности положения штифта есть метка. Она должна смотреть в сторону рукояток.

А когда понадобится ручным способом снять штифт полностью, берете шестигранник и откручиваете им винты, находящиеся в торцах.

Зажим проводов разного сечения в общий наконечник

Наиболее сложная задача при монтаже (особенно для начинающих мастеров) — объединение проводников различного сечения в одном коннекторе. Чтобы избежать проблем, стоит придерживаться следующих правил:

  • Провод большего и меньшего сечения отводятся друг от друга. Это удается сделать, благодаря разной изоляции у проводников, а также запаса по диаметру у юбки наконечника. Более тонкое изделие зачищается на большее расстояние, после чего смещается вперед, чтобы оно первым оказывалось в оконцевателе.
  • На втором этапе главный провод до упора вставляется в наконечник и производится опрессовка.

По аналогичному принципу стоит действовать и в случае с двойными НШВИ — сначала заводится тонкий проводник, а после вставляются основные провода. Для обжима рекомендуется применять клещи СТК-03. В процессе работ следите, чтобы инструмент не защелкнулся. Для этого при обжиме удерживайте рычаг трещотки.

Работа гидравлических прессов ПГР — ошибки и советы

  • ?всегда контролируйте наличие матриц в середине головки пресса. Не позволяется делать прокачку инструмента, когда матриц нет. Это способно привести к появлению течи.
  • ?перед опрессовкой верхний штифт должен быть надежно закреплен. Слабая фиксация приводит к перекосу матриц
  • ?не пользуйтесь всякими усилителями и устройствами для создания давления большего чем то, на которое рассчитывается пресс
  • ?если при опрессовке возник большой облой (уши на наконечнике), и матрицы невозможно сомкнуть между собой, остановите работу и необходимо проверить безошибочность выбора матриц
  • ?не применяйте пресс во время работы на проводах присутствующих под напряжением
  • ?при образовании течи масла проведите инспекционные работы. Поменяйте уплотнительные кольца воспользовавшись ремкомплектом.
  • ?если пресс упал в песок или на землю, уберите ветошью всю грязь. Гидравлические прессы очень предрасположены выходу из строя при попадании песка в их систему.
  • ?постоянно меняйте масло (по норме — 1 раз в 24 месяца). При минусовых температурах (от минус десяти градусов и ниже) применяйте именно предназначающиеся морозоустойчивые масла.
  • ?инструмент запрещено продолжительно сохранять на улице при минусовых температурах. Его нужно хранить в помещении в фабричном кейсе.
