Примыкание кровли к вентиляционной шахте: обустройство прохода узла вентиляции через кровлю

Методы расчета потерь давления в вентиляционной трубе

Помимо высоты трубы также производится расчет потерь давления, происходящих в воздуховоде. Для расчета используется сразу несколько формул:

1. Потери давления воздуха можно рассчитать при помощи формулы P = R*L + z. При этом R – это потеря давления непосредственно на трение, z — потери давления на сопротивления местные, а L — длина воздуховода.
2. Чтобы рассчитать потери давления для круглого воздуховода, нужно использовать формулу Pтр = (x*l/d) * (v*v*y)/2g. Обозначения в данной формуле расшифровываются следующим образом: x — это коэффициент сопротивления трения, g обозначает ускорение свободного падения (оно равно 9,8 м/с2), d — диаметр воздуховода, y — плотность воздуха и v — скорость течения воздуха.

Принцип работы и секреты эффективности шахты

Принцип функционирования довольно прост, но в то же время и весьма эффективен – посредством специальных окошек, отработанный воздух поступает в маленькие каналы, где, поднимаясь примерно на три метра, плавно переходит в большую шахту. Такое устройство практически в полной мере исключает переход загрязнённого воздуха из помещения в другие помещения с последующим распространением по всему зданию.

Чтобы исключить проникновение внутрь воздуховода снега и дождевых капель, сверху его закрывают особым зонтиком. Конструкции с естественным воздухообменом дополнительно оснащают дефлектором, который при порывах ветра формирует разрежение, усиливающее тягу. Кроме этого, он препятствует «опрокидыванию» воздушных масс внутри короба.

Стоит помнить, что при проведении расчётов, создаваемое ветром разрежение не учитывается. Если же вентиляция шахты проходит в принудительном порядке с удалением примесей, входящих в первую и вторую категорию, то выброс отработанного воздуха осуществляется на значительную высоту. Подобная технология именуется также факельной.

Проход для вентиляции – где лучше сделать, как выполнить

Вентиляция на крыше

Узел прохода вентиляции через кровлю должен отвечать следующим требованиям:

• Он не должен создавать дополнительных проблем стока воды с крыши
• Место, где происходит переход на улицу, должно иметь теплоизоляцию
• Вентиляция сверху крыши должна быть оснащена дефлектором с защитой от попадания воды
• Конструкция должна быть удобной, чтобы вокруг неё можно было смонтировать переход из кровельных деталей.
• Высота вентиляционной трубы должна быть достаточной для обеспечения тяги, но соблюдать те же требования, что и для дымовых труб, не обязательно
• Если наверху ставится вытяжной вентилятор, он должен быть также надёжно защищён от влаги и иметь защитное заземление.

Проблемы стока воды с крыши возникают, если вентиляция расположена непродуманно или монтаж выполнен неправильно. К примеру, вентиляционная труба из нескольких квартир, выходящая на скатную кровлю поперёк ската – неверное расположение. Та, которая выходит вдоль ската – более правильное, так как площадь сопротивления потоку воды у неё меньше.

Вдоль конька – вообще самое верное решение, так как в этом случае не нужно делать каких-то дополнительных галстуков или других сложных деталей. А если монтаж был выполнен так, что передний фартук заходит под кровельный лист, и вся вода, попадающая со ската выше, льётся на чердак – это ошибка монтажа.

Теплоизоляция – важная часть вентиляционных коммуникаций. Без неё в трубе возникает конденсат, кирпичные трубы могут начать сыпаться, пластиковые – покрываются налётом, в трубах заводится плесень от влажности. Узел прохода в трубах старой конструкции всегда имел выдру – это утолщение трубы, которое формирует плавный градиент температуры при выходе через кровлю.

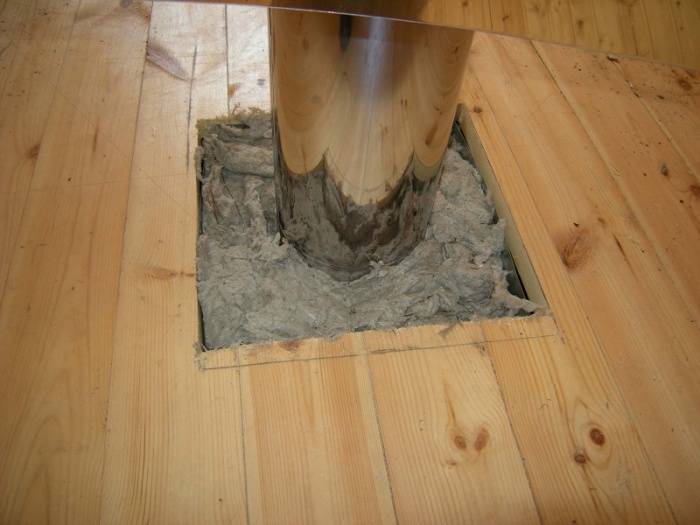

А для металлических и пластмассовых труб теплоизоляцию в кровельном узле делают, обернув минеральной ватой или поставив утеплённый металлический короб.

Квадратная вентиляция

Удобство конструкции – очень важное условие. К примеру, круглую трубу будет достаточно сложно вывести через кровлю правильно

К примеру, круглую трубу будет достаточно сложно вывести через кровлю правильно.

А вот если в этом месте поставить квадратную гильзу на эту трубу, то выполнить примыкание к ней кровли будет гораздо проще.

Высота вентиляционной трубы – важный параметр для самой вентиляции.

В отличие от печных труб, здесь нет каких-то требований по пожарной безопасности к минимальной высоте трубы над кровлей. Можно сделать её минимальной, но при этом сам узел прохода должен обеспечивать достаточно хорошее крепление всех кровельных элементов к нему, а пространство под дефлектором должно обеспечивать эффективный выход воздуха.

Монтаж вентиляционных труб на крыше

Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена. Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.

Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.

Это индустриальные изделия отечественного или иностранного производства

В независимости от страны производителя важно грамотно его смонтировать

До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж. При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.

После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.

Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.

Нелишним будет утепление воздуховода. В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.

Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.

Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов. Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.

Узел прохода через кровлю из профилированного настила имеет свои особенности и выполняется доборными элементами. Они помогают обеспечить надежность герметизируемых выводов труб. Для выполнения работ на профилированное покрытии кровли устанавливают фартук, он располагается вокруг всей трубы. В местах примыкания фартука к профнастилу производится уплотнение кровельным герметиком. Также гидроизоляция выполняется вокруг трубы. Удобно для этих целей использовать кусок кровельной мембраны.

Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.

Сложно представить, как можно жить в доме, в котором нет хотя бы простейшей системы вентиляции. Большая часть новостроек и реконструированное жилье зачастую оборудуются современными системами очистки и кондиционирования воздуха. Но можно обойтись установкой вентиляционной трубы и системы воздуховодов. Такое решение обойдется дешевле, а при правильном подходе к делу будет не менее эффективным, чем системы искусственного микроклимата.

Разновидности проходов вентиляции через кровлю

Типов проходных узлов через крышу существует несколько (рис. 2). На сегодняшний день отечественная промышленность выпускает такие узлы 5 типов, имеющие 11 стандартных размеров. Кроме того, в случае необходимости могут быть изготовлены такие узлы и по индивидуальным заказам. Сама система вентиляции может иметь клапан, перекрывающий движение воздуха в системе и имеющий ручное или дистанционное управление. При этом все они имеют соответствующую стандартную маркировку:

1. Буквы УП с цифрами от 1 до 10 означают, что данные узлы не снабжены клапаном и воздух в них циркулирует все время, сохраняя вентиляционную систему постоянно действующей. Колец для сбора и отвода конденсата они тоже не имеют.
2. Наличие в маркировке цифр от 2 до 10 информируют, что в системе есть клапан, способный перекрыть движение воздуха в системе, имеющий ручное управление, но кольцо для сбора влажного конденсата также отсутствует.
3. Индекс УПЗ с цифрами до 21 свидетельствует, что в системе есть клапан на ручном или дистанционном управлении и конденсатное кольцо.

Клапанный узел включает в себя полотно, перекрывающее воздушный канал, противовес, тросик и управляющее устройство. Автоматика на клапан ставится в тех случаях, когда вентиляцию приходится переключать достаточно часто. Он может функционировать только в двух режимах: “открыто” и “закрыто”.

Особенности монтажа

Чтобы качественно сделать проход труб воздуховода через кровлю, необходимо придерживаться следующих рекомендаций по монтажу:

• Тщательное уплотнение присоединительного фланца позволяет исключить вероятность образования протечек.
• Обеспечение беспрепятственного стока дождевой и талой воды. В осенне-весенний период при наличии щелей влага замерзает и расширяет их, что ведет к нарушению герметичности покрытия.
• Исключение условий для образования конденсата путем теплоизоляции УП.

В верхней части узел прохода вентиляционной системы через кровлю оборудуется дефлектором, который защищает от проникновения воды. Исключение из правил – фановые трубы канализации, которые не требуют наличия защитного устройства.

Фото 11. Вентиляционная проходка (справа) и канализационная фановая труба (слева) на кровле

Установка вентиляционного узла на жестком кровельном покрытии

Технология установки эластичных и пластиковых проходных элементов на жесткие кровельные покрытия практически не отличается, за исключением процесса крепления. Более подробно отличительные моменты будут рассмотрены после подготовки отверстия под воздуховод.

Общая последовательность действий:

Разметочные работы – размеры отверстий под трубы вентиляции должны быть больше на 20-30 мм. Разметку удобнее выполнять по шаблону, который можно сделать даже из картона. Его нужно приложить на поверхность покрытия и обрисовать контур с соответствующим припуском

Вырезание отверстия – здесь важно учитывать рекомендации производителя кровельного покрытия по резке. Так, металлочерепицу и профнастил не допускается резать болгаркой – только ручными или специальными электрическими ножницами по металлу

Подрезка всех слоев «кровельного пирога» – пароизоляции, утеплителя, гидроизоляции. Если мешают доски обрешетки, их тоже следует подрезать. После установки трубы мембраны крепятся к ней строительным скотчем с сохранением герметичности.

Эластичные проходы через кровлю для вентиляции устанавливаются путем натягивания уплотнителя на трубу – для облегчения работ можно использовать мыльный раствор. Затем края прижимаются специальным фланцем, который впоследствии обминается по форме покрытия для плотного прилегания. На следующем этапе проходной элемент уплотняется – для этого под фланец наносится герметик. После этого производится крепление проходки специальными саморезами.

Рисунок 12. Последовательность монтажа эластичного узла прохода

Монтаж пластикового проходного элемента тоже несложный и практически не отличается от установки эластичного УП. Единственное – он подбирается по профилю кровельного материала (т.е. в его конструкции нет фланца, который нужно подгибать для уплотнения). В нижней части есть прорезиненный фланец, перед установкой на него наносится герметик и выполняется крепление саморезами.

Более подробно процесс установки пластикового узла прохода рассмотрен в следующем видео:

Монтируем узел вентиляции на мягкую кровлю

Монтаж проходного элемента трубы вентиляции на крышу из битумной черепицы производится по подобной технологии. Однако чаще применяются специализированные пластиковые проходки с ровными краями.

Фото 13. Пластиковый узел прохода вентиляции через крышу из гибкой черепицы

Последовательность установки:

• Выполняется разметка и вырезание отверстия в сплошном настиле с помощью лобзика.
• Место установки УП тщательно промазывается мастикой.
• Устанавливается проходной элемент и прикручивается саморезами.

После крепления вентиляционной проходки продолжается монтаж битумной черепицы. Закрепленные на сплошном настиле края узла прохода перед укладкой гонтов тоже тщательно промазываются мастикой для обеспечения герметичного соединения и отсутствия протечек.

Детально процесс рассмотрен в следующем видео (монтаж проходного элемента начинается примерно с 10 минуты):

Как делали вентиляцию раньше?

Очень простой выход из положения был известен зодчим ещё издревле.

При строительстве обязательно делали так называемые слуховые окна. С виду они играли непросто декоративную роль, как это казалось многим. С их помощью становилось возможным сушить чердачное помещение у любого строения. Правда, такой вариант не обеспечивал принудительной вентиляции и вытяжки воздуха. Поэтому всё равно оставались «мёртвые» не проветриваемые места.

При выполнении всех этих условий воздух в чердачном пространстве будет обновляться не один раз в течение одного часа.

Но надо помнить, что всему есть предел. Неправильный вывод вентиляции на крышу частного дома своими руками может существенно снизить параметры теплоизоляции. А значит не придётся говорить об энергосбережении и в зимний период тратить больше энергии на отопление.

Узлы прохода для бетонной крыши и нестандартные схемы

Установить узел в бетонном основании кровли не намного сложнее, чем обычный. В большинстве случаев бетонная крыша имеет мягкую кровлю на основе стеклохолста. Отверстие в бетонной плите под вентиляцию закладывается еще на этапе проектирования. Наиболее рациональным будет использование специального пластикового стакана, который вставляется в отверстие и фиксируется с внутренней стороны.

Опорная поверхность пластикового узла перед укладкой на гидроизоляцию кровли обрабатывается герметиком и укладывается с центрированием по разметке положения вентиляционных труб под кровлей. Для фиксации вентиляционной трубы внутри узла могут использоваться распорки из обработанного деревянного бруса. Если укладываемый стакан выполнен из пластика – его закрывают теплоизоляцией и клеят пенополиуретановой мастикой. Стальные или асбестовые стаканы могут заливать расплавленной битумной массой.

Все чаще для установки вентиляционных узлов на крыше используются конструкции с увеличенным диаметром магистрали, но с меньшей высотой вывода. Для сохранения эффективности работы вытяжного устройства вентиляционный выход комплектуется дефлектором и вентилятором с датчиком скорости ветра. При относительно высокой скорости ветра дефлектор может обеспечить 30% увеличение тяги. В спокойную погоду устойчивую работу вентиляции обеспечивает встроенный вентилятор

.

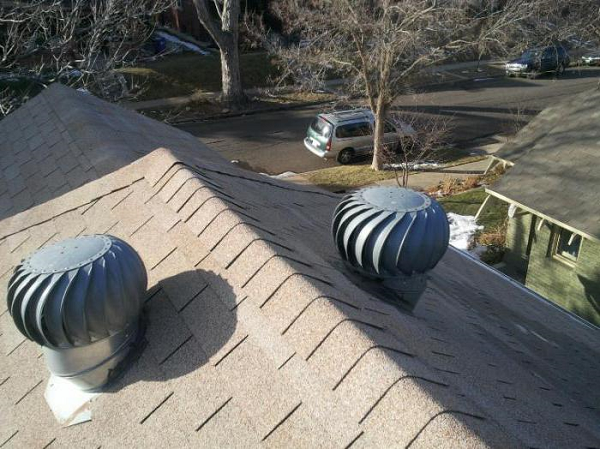

Кроме дефлектора, существует достаточно необычный вариант усиления эффективности вытяжного устройства. В узле прохода труба вентиляции выполняется разрезной, из двух половинок. Нижняя часть установлена в стакане неподвижно, по стандартной схеме. Верхняя часть имеет вращающуюся насадку флюгерного типа. Под воздействием силы ветра насадка разворачивается в нужном направлении, тем самым, благодаря эффекту эжекции, насадка усиливает тягу в вентиляционном канале почти на 50%.

Более сложные узлы прохода вентиляционных труб через кровлю

Зачастую использовать стандартную типовую систему не всегда представляется возможным, особенно, если вентиляционная труба над кровлей имеет высоту более 60см, большой вес и значительный слой теплоизоляции. Кроме того, отдельные варианты кровли – профнастил, шифер или клинкерная черепица не позволят уложить фланцевую опору на профилированную поверхность.

В этом случае можно использовать узел в виде стального стакана с опорной площадкой из металла. Установка такого стакана не представляет особых сложностей, но потребует чуть большего объема работ. Прежде всего, необходимо правильно определить место выхода вентиляции через кровлю и вырезать отверстие под трубу и опорную площадку.

Под опору стакана необходимо уложить лист гидроизоляции и установить узел прохода. Резиновый элемент необходимо запустить под лист кровли и заделать герметиком. Также силиконовым составом заделывается место сопряжения внутренней трубы из оцинкованной стали с верхним краем стального стакана.

Если у вентиляционной трубы над кровлей достаточно большая высота, узел необходимо усилить дополнительной накладкой из ОСБ или водостойкой фанеры. В этом случае в опорной площадке стакана и усиливающей накладке сверлят четыре отверстия по углам и выполняют стяжку шпильками М8. Наружные гайки укладывают под силиконовые прокладки или обрабатывают герметиком перед сборкой. Внутреннюю накладку необходимо закрыть слоем теплоизоляции и зашить фанеркой или металлопрофилем.

Совет!
Трубу вентиляции, неважно – из оцинкованной тонколистовой стали или пластика, в обязательном порядке необходимо закрепить на вертикальной опоре, подкосе или стропиле и одеть в теплоизоляционный чехол

Как вариант, для тяжелых каналов большого диаметра можно изготовить дополнительную опору из трех-четырех брусьев, которые крепятся к вертикальным балкам каркаса кровли.

Для наиболее тяжелых вентиляций из асбеста, стали или кирпичной кладки необходимо фиксировать растяжками из стальных тросов. Для этого на вывод прохода одевают стальной пояс шириной не менее 10 см с приваренными крючками для крепежа троса.

Видео

https://trubaspec.com/ventilyatsionnye/kak-sdelat-i-ustanovit-gribok-na-trubu-ventilyatsii-pravila-ustroystva.html

http://vse-o-trubah.ru/ustanovka-ventilyatsionnoj-truby.html

Установка и вывод трубы вентиляции на кровлю

http://bouw.ru/article/kak-vivesti-trubu-ventilyatsii-na-krishu

https://infotruby.ru/primenenie/ventilyatsionnyj-vyhoda-na-kryshe

http://proroofer.ru/aksessuary/ustanovka-ventilyacionnoj-truby-na-kryshe-svoimi-rukami.html

https://trubaspec.com/vidy-trub/kak-ustanavlivat-ventilyatsionnye-truby-na-kryshu-detalnaya-instruktsiya.html

Вентиляция кровли из металлочерепицы

Металлическая крыша красивая, современная, прочная и надёжная, но имеет один большой недостаток — ограниченный воздухообмен, т. е. она плохо пропускает воздух. Чтобы обеспечить нормальную циркуляцию, устанавливают вентиляцию по следующему алгоритму:

1. В листе покрытия для выхода вентканалов проделывают отверстия, придерживаясь норм — одно отверстие на 60 м² и располагая их не ниже 0,6 м от конька. На сложной по конструкции крыше количество выходов увеличивают.
2. Лицевую металлическую часть возле отверстия обрабатывают антисептиком для предотвращения очага коррозии.
3. Резиновый уплотнитель промазывают силиконом и укрепляют шурупами.
4. После того как герметик подсохнет, устанавливают проходку и фиксируют специальными шурупами, входящими в комплект поставки.
5. Изнутри обеспечивают надёжное примыкание паро- и гидроизоляторами (плёнками).

6. Чтобы влага не проникала в утеплитель, дополнительно в местах примыкания изоляции наносят герметик.

Пропускная способность и необходимая длина трубы вентиляционного канала

Для создания правильного микроклимата в доме в нем должна быть оборудована оптимальная система циркуляции воздушных потоков. Ее эффективная работа обеспечивается путем правильных расчетов диаметра и длины трубы, с помощью которой будет осуществляться выход вентиляции на крышу. В зависимости от типа вентиляционной системы дома эти расчеты могут выполняться различными способами. Неверно высчитанная высота трубы над кровлей способствует образованию в помещении дефицита кислорода и увеличению влажности. При наличии погрешности в проектировании вытяжки, на мебели и стенах легко может появиться плесень, а на окнах постоянно будет испарина.

В большинстве случаев жилые дома имеют естественную циркуляцию воздушных потоков. Приток воздуха с улицы происходит через специальный клапан или окно, отток обеспечивает узел прохода через кровлю вентиляции. В связи с охлаждением скорость движения воздуха способна снижаться.

Важно! Вентканал может располагаться внутри стены либо быть приставным. Во внешней стене подобные конструкции не обустраиваются, потому что в этом случае есть вероятность образования конденсата, из-за чего сооружение повредится

По действующим СНиП, количество притекающего в комнату воздуха должно иметь следующие значения:

• 3 м³ на один квадратный метр вентилируемой площади в час – для жилых зданий. Данный объем не зависит от находящегося количества людей в помещении. По санитарным нормам временно пребывающим в здании людям хватает 20 м³ приточного воздуха в час, а постоянным жильцам необходимо 60 м³;
• Не менее 180 м³ воздуха в час – для подсобных помещений.

Для вычисления диаметра вентиляционной трубы пользуются системой, имеющей лишь естественный воздушный приток, установку принудительных устройств для обеспечения циркуляции воздуха не рассматривают. Самый простой способ расчета – соотношение сечения отверстия вентканала к площади комнаты. На 1 м² для жилого помещения нужно 5,4 м² сечения канала, для подсобного требуется 17,6 м², но для получения более точных цифр следует проводить расчеты посложнее.

Рекомендуем к прочтению:Проход трубы через крышу и ее высота относительно конька

Все присутствующие в здании вентиляционные каналы, где движется выходящий на улицу через трубу воздух, подведены к вентиляционной трубе, осуществляющей вывод вентиляции на крышу. Для расчета высоты данной трубы, необходимо знать ее диаметр и оперировать специальной таблицей.

В ячейках указаны значения сечений воздуховода. Левый столбик в таблице содержит ширину труб, а в верхней строке обозначена высота труб в соответствии с определенным диаметром в миллиметрах.

При этом также нужно учитывать следующие стандарты СНиП:

• При расположении воздуховода от конька не более чем в полутора метрах, по высоте он не должен превышать полметра. При расположении трубы на расстоянии от конька на 1,5 — 3 метра, возводить ее ниже конька не стоит.
• Если дымоход и вентиляционная труба находятся рядом, высота их должна быть одинаковой. При нарушении данного правила от отопительного элемента может проникать в помещение дым.
• На плоских крышах высота трубы не должна быть меньше полуметра.

При выборе вентиляционной трубы и ее местоположения на крыше также стоит учитывать фактор устойчивости к ветру. Для расчета естественной вентиляции можно пользоваться специальными программами, что значительно упростит дело. Для этого необходимо определить нужное количество воздуха, поступающего в помещение. Данными программами рассчитываются и такие параметры, как:

• Форма трубы воздуховода;
• Образующееся при движении воздуха сопротивление;
• Средняя температура в помещении и на улице;
• Степень шероховатости внутренних стенок воздуховода.

Таким образом быстро и просто высчитывается высота вентиляционной трубы над крышей для обеспечения в заданных условиях наилучшего движения воздуха.
