Тепловые пушки на отработанном масле: разбор видов + инструктаж по изготовлению своими руками

Что использовать вместо самоделки?

Если же вы сомневаетесь в своих технических навыках, подумайте о приобретении готовой модели генератора, работающего на солярке.

Несмотря на достаточно высокую стоимость подобного агрегата, такая покупка достаточно выгодна: при соблюдении требуемых правил эксплуатации дизельные тепловые пушки способны работать на протяжении десяти и более лет. Ниже представлены ведущие производители подобной техники.

Biemmedue: качество + итальянский дизайн

Итальянская компания, созданная в 1979 году, специализируется на выпуске нагревателей, генераторов, осушителей и прочего отопительного оборудования.

Продукция, в ассортименте которой представлены как бытовые, так и промышленные модели, отличается долговечностью, надежностью и отменным качеством.

Производитель уделяет внимание не только техническим характеристикам, но и дизайну. Все линейки, разрабатываемые специалистами Biemmedue, отличаются компактным размером, мобильностью, эстетичным внешним видом

Master: компания с огромным опытом

Американская фирма, которая более чем полвека занимается производством портативных нагревательных систем, включая различные виды теплопушек. Для изготовления и оформления агрегатов используется исключительно качественный материал, благодаря чему продукция компании отличается высокими техническими характеристиками.

Дизельная теплопушка Master BV 110 обладает прекрасными характеристиками (мощность 33 кВт, 65-литровый топливный бак, расход горючего 2,71 в час). В течение часа агрегат может нагреть 460-1000 куб. м воздуха

Благодаря инновационным технологиям, которые применяются при производстве моделей, теплопушки имеют множество полезных дополнительных опций, например, функцию контроля за пламенем или экстренное автоматическое отключение в случае нестандартной ситуации.

Kroll: инновационные технологии

Обогревательная техника, производством которой занимается известная немецкая компания Kroll, отличается высоким уровнем сборки и использованием высококачественных материалов, прежде всего нержавеющей стали. При производстве продукции, в том числе тепловых дизельных пушек, широко применяются новейшие инженерно-научные разработки.

Популярностью пользуются и изделия других фирм (Vitals, Ballu). Продукция, изготовленная на производственных линиях этих транснациональных компаний, отличается надежностью и долгим сроком эксплуатации

Каждый год в ассортименте продукции можно увидеть интересные новинки: так, для последних моделей теплопушек фирмы предусмотрена функция нагрева тепла, благодаря чему устройства могут успешно работать даже при невысокой температуре.

Master – тепловые пушки, нагреватели воздуха, осушители и охладители

Мы сотрудничаем с итальянским про­из­во­ди­те­лем Master напрямую уже не первый год, имеем возможность пос­тав­лять под заказ не­об­хо­ди­мые модификации устройств и предлагать лучшие цены.

Мы сотрудничаем с итальянским про­из­во­ди­те­лем Master напрямую уже не первый год, имеем возможность пос­тав­лять под заказ не­об­хо­ди­мые модификации устройств и предлагать лучшие цены.

Тепловые пушки (мобильные аппараты высокой эффективности и экономичности)

Стационарные нагреватели воздуха (теплогенераторы для мастерских, заводов и хозяйственных помещений)

Осушители и вентиляторы (профессиональные аппараты для строительных площадок, складов и производственных цехов)

Кондиционеры и охладители (новейшие технологии без хладагента)

Запчасти для оборудования (любые оригинальные комплектующие)

Все изделия проходят проверку на безопасность и контроль качества, отличаются долговечностью и надежностью.

pushki.master@gmail.com

+7 (499) 393-30-79+7 (800) 500-80-06

МоскваЛюберецкий р-н, п. Красково, ул.Карла Маркса, д.117, лит.Б, Б1

У нас действуют сезонные скидки и особые условия для крупных оптовых заказов. Чтобы купить обогреватели в Москве по выгодным ценам в компании «Master», обращайтесь по телефону: 8 (499) 393-30-79, 8 (800) 500-80-06

У нас действуют сезонные скидки и особые условия для крупных оптовых заказов. Чтобы купить обогреватели в Москве по выгодным ценам в компании «Master», об­ра­щай­тесь по телефону: 8 (499) 393-30-79, 8 (800) 500-80-06.

Обзор моделей и их стоимость

Мы подготовили обзор наиболее популярных отопительных печей, топливом для которых служит отработанное масло. Все устройства производят серийно, поэтому, выбирая ту или иную модель, вы получите аппарат с заявленными производителем характеристиками.

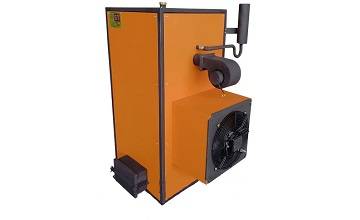

СтавРос 5-30 квт

2

Он оснащен форсункой с наддувом воздуха, общее потребление электроэнергии составляет 300 Вт/ч.

Расход топлива, в зависимости от режима работы, составляет 0,5–3 л/ч.

Аппарат полностью автоматизирован, поэтому самостоятельно регулирует режим горелки с учетом температуры в помещении и даже дневного и ночного времени.

Печь доступна в двух исполнениях:

• максимально автоматизированная;
• с минимальной автоматизацией.

Весит отопительный прибор 79 кг, а его стоимость зависит от комплектации, за модель с минимумом электроники просят 50 тысяч рублей, однако многие функции будут недоступны, полностью автоматизированное устройство обойдется в 65 тысяч рублей.

ТеплоТерм Гром 20 кВт

Эта тепловая пушка предназначена для обогрева помещений площадью 150–300 м2. Аппарат оснащен экономичной форсункой, наддув которой обеспечивает встроенный электрический вентилятор, он же обеспечивает циркуляцию воздуха в помещении.

Печь разжигают вручную, однако затем автоматика контролирует горение, поэтому когда факел гаснет, прекращается подача топлива, это защищает от перелива отработки.

Также автоматика отслеживает температуру в помещении и переводит горелку в режим максимальной или минимальной мощности.

После отключения питания (печь потребляет 200 Вт электроэнергии) включается блокировка, поэтому после появления электропитания не происходит автоматического возобновления подачи топлива. Весит тепловая пушка 80 кг, а ее средняя стоимость составляет 89 тысяч рублей.

Svarga-2

Эта печь является классической буржуйкой, поэтому отличается максимальной простотой, а мощность регулируют, меняя размер вентиляционной щели, образованной заливным отверстием и его крышкой.

Производитель не указал мощность отопительного прибора, но из опыта известно, что такая буржуйка выдает 3–8 кВт тепловой энергии и ее хватает для отопления гаража площадью 30–80 м2.

Преимуществами аппарата являются невысокая стоимость (14 тысяч рублей) и независимость от электроэнергии.

Поэтому применять такие отопительные устройства можно лишь там, где есть возможность хотя бы пару раз в день открывать форточку и тщательно проветривать помещение. Разжигают печку и доливают топливо вручную, никакой автоматизации не предусмотрено. Расход топлива зависит от режима работы и составляет 0,3–1,5 л/ч.

ПОЛАРУС Р11М 80

Эта2

Она оснащена двумя вентиляторами, один обеспечивает работу испарителя, подавая воздух в камеру сгорания, второй создает поток воздуха, необходимый для теплообмена и продвижения воздуха по территории помещения.

Общее потребление электроэнергии 200 Вт, а потребление топлива составляет 1–8 л/ч. Весит такая печь 120 кг, а просят за нее в среднем 80 тысяч рублей.

В отопительном приборе реализован ручной розжиг и механическая регулировка мощности, однако в случае срыва факела происходит отключение наддувного вентилятора.

Регулировка уровня топлива в камере сгорания происходит с помощью системы сообщающихся сосудов, причем в наружном сосуде установлен емкостной датчик.

Как только уровень топлива поднимается до оптимального, датчик срабатывает и клапан прерывает подачу отработки, а после снижения уровня до определенного значения подача возобновляется.

Теплогенератор прямого нагрева

Дизельная тепловая пушка прямого нагрева не снабжена дымоходом и имеет самую простую конструкцию. Поэтому прямоточные калориферы недорогие по стоимости, компактны, отличаются простотой в использовании и своей надежностью. Воспламенение горючего происходит с помощью свечи зажигания, в некоторых моделях — от электрического разрядника. Нагретая струя воздуха вместе с выхлопными газами попадает в строение, которое нужно прогреть.

Применение такого калорифера возможно только в нежилых зданиях с хорошей системой проветривания или на стройплощадках (открытых).

Ниже показано устройство дизельной установки прямого метода нагрева.

Горелки

Наиболее важным элементом является горелка, ведь все остальные элементы отопительного прибора всего лишь отнимают тепло от дымовых газов и обогревают им помещение.

Если же необходимо отапливать большую площадь при минимальных затратах на оборудование, при этом перепад температур в пределах помещения не имеет большого значения, то лучшим выбором будет стальная или чугунная буржуйка.

Горелки на отработке бывают следующих видов:

• форсунки (с наддувом);
• капельного типа (испарители).

Форсунки

воздух под высоким давлением проходит через калиброванный жиклер

Благодаря эффекту Вентури поток воздуха увлекает за собой частицы жидкости, затем эта смесь поступает в диффузор, куда под определенным давлением нагнетается воздух, благодаря чему происходит вторичное перемешивание.

Диаметры всех отверстий подобраны таким образом, чтобы смесь при любом объеме поступающего воздуха была стехиометрической, то есть соотношение воздуха и топлива обеспечивает наиболее эффективное сгорание смеси.

Испарители

Испарители работают без принудительной подачи воздуха. Топливо поступает в специальную чашу, где благодаря высокой температуре испаряется и, смешиваясь с воздухом, сгорает, выделяя тепловую энергию.

Емкость с отработкой установлена неподалеку от камеры сгорания, благодаря чему масло нагревается от нее и становится более текучим. Регулируют мощность с помощью изменения подачи воздуха и топлива.

Главными недостатками этих горелок являются:

• зависимость от сильной тяги;
• высокий риск перелива топлива и его вытекание наружу.

Безопасность

В промышленных отопительных приборах любых типов, работающих на отработке, за безопасность отвечают термодатчики, отслеживающие температуру в зоне горения, как только она опускается ниже определенного уровня, блок управления прекращает подачу топлива.

Кроме того, любые помещения, оборудованные печами на отработке, должны быть оснащены датчиками угарного и углекислого газа, в противном случае высока вероятность отравления или пожара.

Как сделать тепловую пушку своим руками?

Самодельная газовая пушка

Некоторые люди, особенно те, кто раньше работали на промышленных предприятиях, имеют навыки, которые позволяют им в домашних условиях собирать некоторые конструкции.

В этом нет ничего сложного, особенно если человек знает что ему для этого понадобится и разбирается в основах работы того или иного механизма.

Чтобы собрать устройство своими руками, понадобится: рама, которая играет роль опоры. А на опору, в свою очередь, крепятся главные функциональные узлы, то есть: камера сгорания, топливный бак, форсунка и вентилятор.

Чтобы сделать топливный бак, понадобится материал, обладающий низким коэффициентом теплопроводности; вызвано это опасностью того, что бак будет расположен слишком близко к источнику, обладающему высокой температурой. В некоторых случаях рекомендуется делать дополнительный слой изоляции, который поможет еще больше защитить конструкцию от перегрева.

Тело пушки должно быть изготовлено или из металла большой толщины (порядка 4-5 миллиметров) или из толстостенной трубы. С торцевых сторон, на нее устанавливается сетка или защитная решетка. А внутрь трубы помещается двигатель, камеру сгорания топлива, форсунку.

Вышеуказанный советы- это лишь небольшая толика всей сложности процесса. Даже несмотря на то, что сделать такое устройство для специалиста не представляет особого труда, процесс это довольно трудоемкий, так как требует специальных навыков и умений.

Общая схема работы

Исходя из вышесказанного, можно сделать вывод, что если вы в чем-то не уверены, лучше доверьтесь профессионалам и выберете уже готовый аппарат,- благо, что современный рынок позволяет выбрать любую понравившуюся модель по невысокой цене.

Советы по выбору модели

Какую пушку покупать?

Как и в случае с бытовой техникой, при выборе необходимо учитывать два самых главных фактора, а точнее их сочетание друг с другом.

Это собственные материальные возможности и возможности пушки, которые необходимы для вашего дома или для производственных нужд.

Поэтому прежде чем покупать тепловую пушку, внимательно подумайте о цели, ради которой вы будете ее использовать, а также какие качества вы хотите получить в итоге от приобретаемого аппарата.

Определитесь с ответами на следующие вопросы: как часто планируется использовать прибор? То есть это будет происходить раз в определенный период или она должна функционировать постоянно. Кроме того, подумайте, нужно ли будет, чтобы пушка обогревала полностью все помещение или достаточно будет определенного участка поверхности? Исходя из полученных ответов, выбирайте, тем более вы сможете выбрать нужную модель определенной мощности и ту, которая будет находиться в нужной вам ценовой категории.
Второй важный момент – продумать, а какой вид энергии будет использоваться при работе?

Тоже немаловажно это знать, так как исходя из этого, можно ощутимо сэкономить на покупке.
Внимательно отнеситесь к требованиям безопасности. Очень важно знать и постоянно помнить, что если в помещении планируется нахождение большого количества людей, то в этом случае разрешается использование устройств, которые имеют специальную систему газоотвода, необходимую для того, чтобы продукты сгорания не попадали в окружающую среду.
Последний момент это соотнести размер имеющегося помещения и желаемый уровень обогрева

Есть специальное соотношение, согласно которому на 10 кв. метров площади необходимо будет использование 0,8-1,4 кВт тепла
Кроме того, при выборе обязательно обратите внимание на скорость потока воздуха и мощность, которой обладает система вентиляторов .

Если подвести итог тому, что уже было сказано, можно сделать вывод, что сегодня использование тепловых пушек получило столь широкое применение, что порой и другие обогревательные приборы постепенно отходят на второй план.

Такую широкую известность они получили еще и потому, что они, при своем относительно небольшом весе и габаритах, могут обладать потрясающим эффектом.

Все пушки, которые представлены на современном рынке, отличаются друг от друга несколькими ключевыми характеристиками, в числе которых мощность, габариты, обогревательный механизм, ну и, разумеется, стоимость.

Принцип работы тепловой пушки на отработанном масле

Тепловые пушки на отработанном масле больше подойдут для отопления нежилых, объемных помещений. Для работы такого прибора подойдет любой из видов отработанного масла – гидравлическое, моторное и ряд других. Мощность таких приборов достигает 20 кВт. Обогрев воздуха происходит не только за счет сгорания отработанного топлива, но и путем нагревания чаши сгорания.

Подобные агрегаты хорошо подходят для тех помещений, где нет стационарного отопления. Тепловые пушки довольно популярны и давно пользуются спросом для отопления крупных помещений: ангаров и гаражей, строительных объектов, складских помещений, цехов.

Тепловая пушка может работать на некоторых видах отработанного жидкого топлива, которое уже не будет использоваться по своему прямому назначению и должно подлежать утилизации. При работе, КПД может достигать 100%. Устройства способны функционировать до 15 часов без перерыва, а если в конструкции предусмотрен терморегулятор, то срок увеличивается до суток.

При покупке масла необходимо учесть некоторые нюансы:

• была ли проведена сепарация;
• удалены ли тяжелые фракции.

Отработанное масло – довольно качественный вид энергии. Отапливать им помещение – это значит экономить на ней, хотя само оборудование стоит недешево. Если использовать некачественное топливо, то прибор будет часто выходить из строя, что сведет все его достоинства на нет.

Принцип работы

Работает такое изделие по следующему принципу. Масло или дизельное топливо подается в дозатор из внешнего топливного бачка. Дозатор здесь необходим для постоянной поддержки пламени. При горении топливо нагревает стальную чашу сгорания, которая способна отдавать тепло и обогревать помещение. В эту конструкцию можно дополнительно поставить вентилятор, который сможет ускорить обогрев помещения. Продукты сгорания выходят через дымоход, его длина должна быть не меньше 3-4 м.

Подобный вид тепловой пушки потребует ежедневной чистки, так как при сжигании отработанного топлива образуются отходы. Для очищения агрегата снимают чашу сгорания и наносят на нее специальную жидкость, которая растворяет застывшие отходы.

Основные характеристики прибора

Для качественных теплопушек на отработанном масле характерны следующие показатели:

• простота в использовании;
• качество и надежность агрегата;
• устойчивость к механическим повреждениям, коррозии, температурным перепадам;
• влагостойкость;
• долговечность изделия (до 10 лет эксплуатации при правильном использовании);
• широкий модельный ряд изделий для разных помещений.

Тепловую пушку следует использовать только в хорошо проветриваемых или вентилируемых помещениях.

Разновидности приборов

Существует несколько типов тепловых пушек на отработанном масле. У приборов прямого нагрева внутри расположена горелка, которая обдувается воздухом с разных сторон, исходящим от вентилятора. Нагреваясь, воздушная масса вместе с продуктами сгорания выходит через трубу на другом конце теплопушки. Поэтому приборы подобного типа можно использовать только в проветриваемом помещении, так как отходы горения вредны для здоровья людей и животных.

Для конструкции агрегата непрямого нагрева предусмотрена некая система, позволяющая отделять дым, газы, которые выделяются при сгорании. Тепло поступает с помощью вентилятора к воздуху, скапливаемому в теплообменнике.

Это помогает избежать взаимодействия между воздухом и газами. Воздушные массы, нагреваясь, выходят из теплообменника через отверстие в корпусе. Продукты горения выводятся из пушки с помощью патрубка сбоку агрегата, который должен быть присоединен к дымоходу.

Таким образом, модели непрямого нагрева считаются наиболее экологичными.

Также теплопушки подразделяют на две категории:

1. Стационарные – мощные приборы, которые можно устанавливать на одном месте и присоединять к дымоходу.
2. Мобильные – небольшие приборы, легко передвигающиеся в пространстве. Чаще всего, это агрегаты прямого нагрева, малой мощности.

На что обратить внимание при покупке

Пушки отличаются по способу применения (бытовые и промышленные), по потребляемому топливу, способу нагрева воздуха, мощности и производительности.

Для того, чтобы правильно выбрать устройство, нужно четко понимать, для каких целей оно будет использоваться. Газовые пушки используют для промышленных зданий. Дизельные покупают для обогрева производственных объектов с хорошей вентиляцией.

Электрические тепловые пушки всегда в приоритете для использования в быту. Фактов, подтверждающих это много:

• – электрические тепловые пушки не занимают много места, мобильны и универсальны;
• – безопасны, так как не используют открытое пламя;
• – практически не имеют шума;
• – не нуждаются в топливе, не создают неприятный запах;
• – прекрасное соотношение КПД и стоимости продукта.

Спектр тепловой мощности электрических пушек очень широк. Различают бытовые и технические пушки. Мощность технических пушек составляет от 1 до 5 кВт. Промышленные – все, что больше.

Расчет мощности

Чтобы рассчитать нужную мощность тепловой пушки, нужно знать точный объем помещения, качество его теплоизоляции и разницу температур снаружи и внутри.

Для вычисления объема умножьте длину помещения на его ширину, а затем на высоту потолков. Средняя температура представляет собой среднее арифметическое климатической температуры и желаемой температуры внутри обогреваемой комнаты.

С качеством теплоизоляции все сложнее. Посчитать его можно лишь примерно. Если здание, нуждающееся в обогреве, деревянное или из листового железа, то теплоизоляция там точно отсутствует. При неутепленной крыше, большом количестве окон и одном слое кирпичной кладки, изоляция в помещении называется плохой. В здании со средней теплоизолированностью много однорамных окон, неутепленная крыша и стены. Хорошая теплоизоляция лишь у тех зданий, крыша которой утеплена, окна имеют двойную раму.

Далее воспользуемся формулой:

Р(кВт/ч)= V x ΔT x K/860

V

– объем обогреваемого воздуха;

ΔТ

– средняя температура воздуха;

К

– коэффициент тепловых потерь.

Полученное число измеряется в килокалориях. Далее мы переводим их в киловатты.

1 кВт = 860 ккал/ч. Если полученное вами значение больше 17000, то мощность пушки должна быть больше 10 кВт.

Как сварить простую печь

Тогда тепло в большем количестве отдается в комнату, а не «выбрасывается» на улицу. Есть еще одна модернизация – изготовить железный выдвижной ящик. В него заливается масло. При такой конструкции печку проще обслуживать. На чертеже есть все необходимые размеры. Перед сборкой самодельной масляной печи необходимо правильно подобрать диаметр топливника и корпуса.

Здесь все решает объем помещения, которое необходимо отопить. Если это гараж в 3 на 6 метров, берут профиль 80х80х4 мм. Ящик для топлива делают из металла 60х60х4. С круглым металлопрокатом работать сложнее.

Пошаговая инструкция выглядит так:

1. Порежьте металл по чертежам для изготовления кожуха, выдвижного ящика, дожигателя. Если последний имеет загиб, трубку режут под углом 45 градусов.
2. У профиля меньшего типоразмера болгаркой вырезается одна стенка. К бокам привариваются заглушки. В итоге получается открытая емкость, к которой необходимо приделать ручку.
3. Конструкция сваривается. Необходимо просверлить воздушное отверстие вверху топливной камеры. Труба перфорируется. На этом работы завершены.

Следует учитывать, что нужно рассчитать количество и диаметр дырок в дожигателе. Если использовать профиль 80 на 80 мм, значит, площадь поперечного сечения будет равна 6400 квадратных миллиметров. Эту величину делят надвое

Обратите внимание на маркировку примененного сверла. Если это 8 мм, то площадь отверстия будет 50 кв.мм. Теперь 3200 нужно поделить на 50

В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать

Теперь 3200 нужно поделить на 50. В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать.

Важно, чтобы дымоход был достаточной длины. Возвышение выхода дымоотвода должно быть не менее 5 метров. Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува

В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату. Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев. Еще лучше – зашить стенку металлическим листом

Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува. В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату

Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев

Еще лучше – зашить стенку металлическим листом.

Делаем капельный отопитель

Профессионалы, которые собрали не одну «капельницу», используют старые пропановые баллоны, диаметр которых 200 мм. Подойдут и кислородные, так как их поперечное сечение – 220 мм. последние выигрывают благодаря толстым стенкам. Они долго служат, не прогорают, накапливают тепло. Труба С-10 также подойдет, если имеет стенку толщиной 5 мм. Отличный вариант долговечного корпуса – трубы из жаропрочных нержавеющых стальных сплавов, легированного хрома, молибдена или никеля (например, 15Х1МФ либо 12X18H12T) со стенкой не больше 3 мм. Однако специально закупать это сырье нецелесообразно ввиду большой себестоимости.

Технологически процесс изготовления выглядит следующим образом:

1. Изготавливают пламенную чашу, для чего используют обрезок трубы или готовые стальные емкости. Такая вытаскивается через резиновый лючок, поэтому ее не делают слишком большой.
2. В корпусе вырезают проемы, необходимые для подсоединения дымоходного патрубка и прочистного технологического лючка. Последний обрамляют и закрывают дверцей. Для крепления можно использовать болты.
3. Изготавливают дожигатель. Сразу все отверстия не делают. Обычно сверлят 2-3 нижних ряда, а остальные досверливают в процессе настройки. Если сделать сразу все, и их окажется слишком много, придется изготавливать новый.
4. Приваривают крышку с воздуховодом и фланцем. Последний необходим для монтажа вентилятора. Подсоединяется устройство топливоподачи. Здесь поможет фото и видео инструкции.

Теперь собирают все узлы и подсоединяют электропроводку. Конструкция будет более устойчивой, если изготовить металлическую раму. Для этого подойдет тяжелый металлический профиль.

Пушка своими руками

Конструкция тепловой пушки достаточно проста, поэтому, обладая определенными навыками работы, вы можете попробовать собрать такой агрегат самостоятельно.

Самодельное отопительное устройство

Чтобы осуществить прибор самостоятельно, можно воспользоваться упрощенной схемой термофена. Внизу конструкции находится топливный бак, над которым расположены вентилятор и рабочая камера. Последний питается топливом, а вентилятор нагнетает в окружающую среду горячий воздух.Самодельный тепловизор для тестирования будет стоить намного дешевле купленного в магазине, но его технические характеристики немного ниже

Кроме того, в устройстве есть насос, фильтр и патрубок, по которому проходит топливо, патрубок для вывода продуктов сгорания, патрубок для нагретого воздуха и ряд других элементов.

Необходимые детали и материалы

Перед началом работ необходимо запастись материалами или готовыми комплектующими устройства.При изготовлении подогревателя отработанного масла отпиленная часть старого газового баллона может быть использована как корпус

Корпус тепловой пушки, для которой нужно использовать толстостенный металл. Подобно этой части, например, подходит отрезок трубы подходящего размера или другой подходящий продукт. Также можно сделать корпус из толстого (3-4 мм) листа нержавейки, приварив шов.

Камера сгорания. Для этой детали подойдет металлический цилиндр, диаметр которого вдвое меньше корпуса.

Топливный бак. Этот элемент представляет собой чашу из материала с низкой теплопроводностью. Подойдет и обыкновенная металлическая емкость, тщательно закрытая термоизолятором.Вентилятор, необходимый для проявочного теплового устройства, можно приобрести в магазине или использовать имеющееся устройство, при условии, что оно находится в хорошем состоянии

Вентилятор. Чтобы обеспечить простоту и надежность конструкции, лучше всего использовать надежный и экономичный вентилятор с крыльчаткой 220 В, простой в использовании и прочный.

На нашем сайте есть несколько статей, в которых мы подробно разобрали, как собрать тепловую пушку своими руками. Также рекомендуем их прочитать:

1. Тепловая пушка для разных видов топлива.
2. Тепловая пушка для отработанного масла.
3. Дизельная тепловая пушка.
4. Тепловая газовая пушка.

Установка устройства на тренировку

В первую очередь следует взять трубку, цилиндр или другой внешний кожух устройства.

Внизу находится ТЭН и топливный бак, который необходимо отделить от верхней части устройства на расстоянии 15 см. Чтобы эта часть устройства была чистой, ее можно спрятать в металлическом ящике. В центре свободного пространства устанавливается камера сгорания, для которой можно использовать оцинкованную трубу. Отсек герметизируется с двух сторон, после чего просверливаются отверстия под патрубок и дымоход. Камера сгорания жестко закреплена на стенках корпуса. Рекомендуется оборудовать рабочую зону пьезоэлектрическим розжигом, а также подключить вентилятор. Далее необходимо установить топливный насос с форсункой, добавив между этими деталями фильтр

Также важно организовать сливной патрубок от бака, по которому отходы будут стекать к топливному фильтру и форсунке. также необходимо решить проблему с питанием вентилятора

Если под рукой есть электрическая розетка, этот предмет можно включить в розетку. В случае его отсутствия придется использовать аккумулятор.

В конце необходимо закрыть отверстия, размещенные в верхней части, сетками.

Советы по использованию тепловых пушек

Специалисты рекомендуют обращать внимание на следующие моменты при изготовлении отопительных приборов:

• При использовании устройства нужно соблюдать правила безопасности: помните, что на расстоянии 1 метра от устройства температура нагретого воздушного потока может достигать 300 ° C.
• Для обогрева помещения площадью 600 квадратных метров нужно всего 10 литров топлива.
• очистить испарительную емкость, сняв шлак с обработки, необходимо один раз через 20-50 часов работы устройства.
• Вода не должна попадать в топливный элемент вместе с отработанным маслом или любым другим видом топлива. Если в бак попадет большое количество этой жидкости, горелка может погаснуть.

Также не стоит забывать о правилах пожарной безопасности – самодельные тепловые приборы лучше не оставлять без присмотра, а также иметь под рукой огнетушитель или другое приспособление для тушения пожара.

Основные разновидности печей

Печи на отработке подразделяются на две большие категории, по типу разложения топлива на горючие составляющие. Сейчас мы расскажем, для чего вообще нужно разлагать отработку. Как мы уже говорили, в чистом виде она горит с выделением минимального количества тепла, образуя огромное количество дыма и копоти. Соответственно, толку от такого горения мало. Но если мы нагреем горючее до определенной температуры, оно начнет распадаться на составные фракции.

Схема работы пиролизной печи на отработанном масле в качестве топлива.

Полученные составляющие смешиваются с кислородом воздуха и образуют горючую смесь. Она сгорает при более высоких температурах и не образует копоти. Если мы взглянем на дымоход, то мы увидим, что из него вырывается лишь небольшое количество светлого дыма. Этот дым тоже опасен, но он отправляется у нас за пределы помещения. А внутри нас ждет вожделенное тепло.

Печь на масле может работать за счет пиролиза. На поверхности топлива разжигается огонь, в результате чего оно начинает испаряться, сгорая практически полностью в перфорированной пиролизной камере. Окончательное сгорание всех остатков происходит в камере дожигания. Преимущества схемы:

• Максимально простая конструкция;
• Практически полное сжигание топлива;
• Выделение большого количества тепла;
• Универсальность использования печки;
• Минимальное количество образуемой сажи.

Самодельная печь на отработке, построенная на основе такой схемы, порадует простотой розжига и быстрым выходом на рабочий режим.

Недостатком такой печи является то, что ее нельзя тушить – гаснет она с неохотой, а если и погаснет, то продолжит выделять горючую смесь. Поэтому такие обогреватели заправляют строго дозированным количеством топлива.

Схема действия капельной печи, работающей на отработке.

Капельная печь устроена чуть сложнее – здесь применяется немного иной способ разложения горючего. Оно попадает на специальную разогретую чашу, распадается на составляющие, которые сгорают с большим выделением тепла. Выйдя на рабочий режим, печь-капельница будет сжигать горючие фракции при максимальной высокой температуре – цвет пламени изменится с желтого на бело-голубой, напоминая плазму. За счет этого капельные печки и получили свое альтернативное название – печи на отработке с плазменной чашей.

Естественно, никакой плазмы в таких печах нет и быть не может – это четвертое агрегатное состояние вещества образуется при крайне высоких температурах, достигающих десятков тысяч градусов.

Сами печи на отработке могут иметь самую разную конструкцию. В одних используется естественная подача топлива, а где-то применяется наддув, увеличивающий эффективность сгорания топлива и повышающий температуру пламени. Также они могут отличаться по типу корпуса. Например, в пиролизных моделях тепло выделяется камерой дожигания и пиролизной камерой. Печка на отработке закрытого типа греет своим металлическим корпусом или вовсе используется для подогрева теплоносителя во встроенном теплообменнике.
