Подключение канального кондиционера
В качестве канального кондиционера был выбран инвертор Mitsubishi Electric SEZ-KD35VAQ.TH.
- Холодопроизводительность — 3.50 кВт
- Потребляемая мощность (охлаждение) — 1.010 кВт
- Энергоэффективность (EER) — 3.61
- Расход воздуха (макс.) — 660 м3/ч
- Теплопроизводительность — 4.00 кВт
- Потребляемая мощность (нагрев) — 1.130 кВт
Как справедливо меня предупреждали мастера с форумов, мощности этого кондиционера не достаточно, чтобы быстро охладить 3 комнаты общей площадью 55 м2. Конечно, быстро охладить квартиру такая система не сможет, но в режиме постоянной эксплуатации она отлично справляется с поддержкой комфортной атмосферы (Московская область, окна на запад). Летом кондиционер включен круглосуточно на средней скорости, на ночь увеличиваю температуру до 26 гр. На линию кондиционера поставил отдельный счетчик — получается примерно 10 кВт/час в сутки.

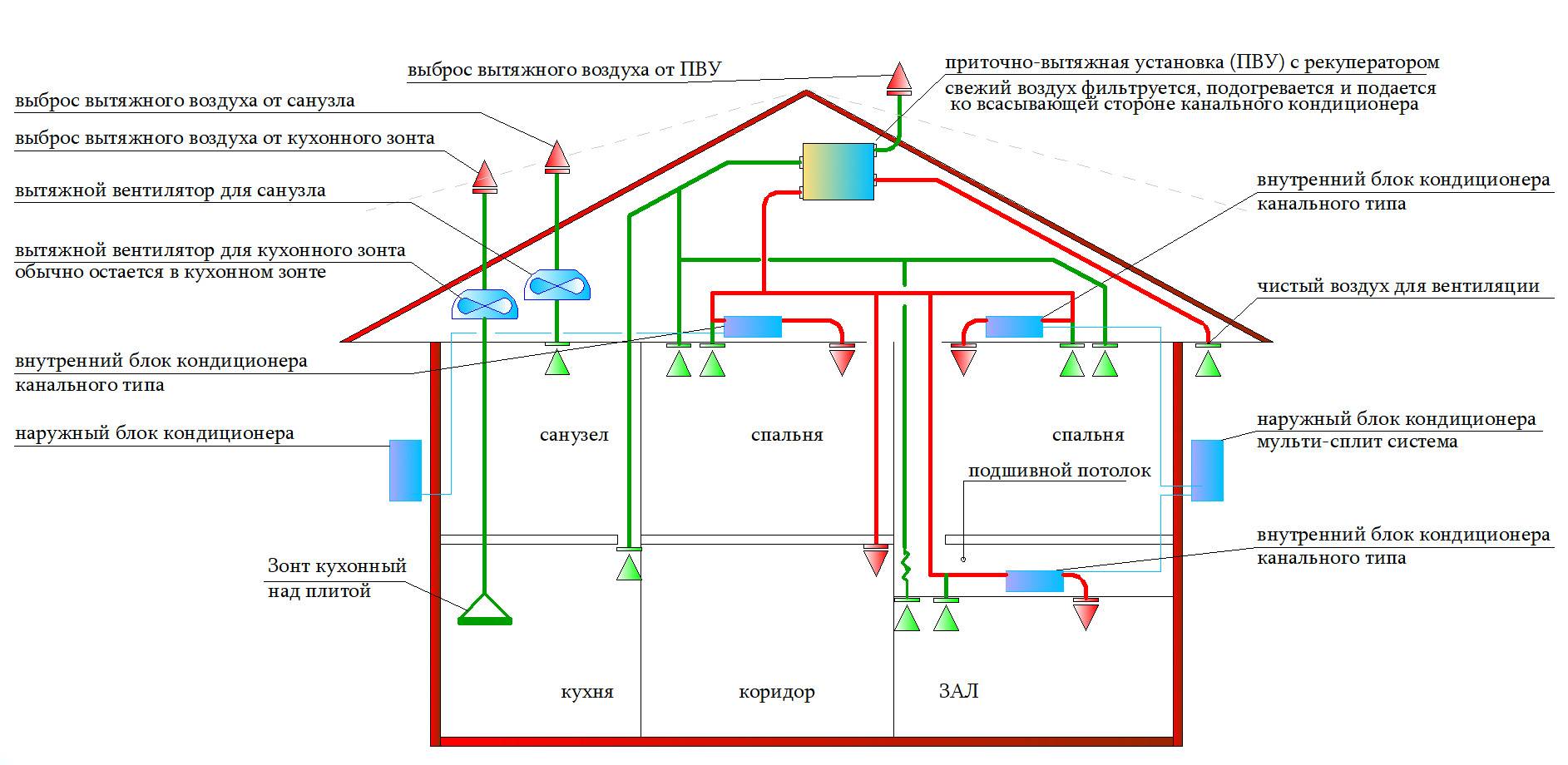

Кондиционер встроен в систему по следующей схеме:
- на входе стоит небольшой «светофор» на два входа по 200 мм
- первый вход забирает воздух из коридора
- второй вход соединен с каналом приточной вентиляции с улицы
- на выходе из кондиционера стоит «светофор» на 4 выхода по 160 мм
- для балансировки воздушной сети на двух коротких ветках стоят ирисовые регуляторы
- дополнительно сделан обход кондиционера «байпас» трубой 200 мм из приточки в «светофор». Это режим используется для зимней эксплуатации, чтобы не гнать воздушный поток через кондиционер
Фото монтажа:
Вентиляция коттеджа и ее виды
Качественная вентиляционная система дома должна выполнять несколько задач:
- обеспечение правильной циркуляции воздуха в каждом помещении коттеджа;
- дополнительная защита комнат от сырости, плесени и грибка;
- создание комфортных условий для работы и отдыха;
- правильный, эффектный воздухообмен между помещениями загородного дома и улицей.
Все известные на рынке вентиляционные системы можно разделить на две большие группы на основе способа удаления отработанного воздуха за пределы коттеджа:
- Естественная вентиляция. Воздух удаляется естественным образом, повинуясь природным законам физики.
- Принудительная. Для работы этих систем используется специальное оборудование.
Вентиляционные системы естественного типа
Естественная вентиляция работает за счет разницы температур воздуха внутри здания и снаружи. Этот тип работает только в том случае, если есть возможность для воздуха беспрепятственно покинуть помещение и дать место свежему.
В некоторых случаях для этого даже не требуется проведения каких-то дополнительных работ — отработанный воздух самостоятельно выходит наружу через дымоход камина или печи или через специально установленную трубу. Приток свежего воздуха осуществляется через щели в деревянных окнах старого образца или зазоры в дверных проемах.
Другой вариант организации естественной вентиляции — закладка специальных вентиляционных каналов в конструктивные элементы коттеджа еще на стадии его строительства. Каналы делятся на вытяжные и приточные — их функции ясны из названия.
Естественный воздухообмен используется сегодня все реже, поскольку современные пластиковые окна герметичны и не имеют щелей для естественного притока свежего воздуха с улицы. Входные двери тоже очень плотные. Еще один недостаток подобного рода систем — в зависимости от внешних условий. На их работу сильно влияет температура воздуха, ветер и погодные условия. Ошибки и неточности в их проектировании могут привести к тому, что дом не сможет «дышать».
Этих недостатков полностью лишены вентиляционные системы принудительного типа. Рассмотрим их более предметно.
Принудительная вентиляция
Принудительные системы вентиляции кардинально отличаются от естественных. Главное отличие заключается в использовании для циркуляции воздуха специальных компрессоров, которые удаляют его из помещения или, наоборот, втягивают с улицы. Практика показывает, что такого рода вентиляционные системы представляют собой самое оптимальное решение для загородного дома.
На данный момент на рынке популярны четыре схемы вентиляции, работающей по принудительному типу:
- вытяжная — в этом случае на вытяжном участке системы устанавливается вентилятор;
- приточная — вентилятор устанавливается во втяжном канале;
- приточно-вытяжная — прибор устанавливают на обоих участках;
- вентиляция с рекуперацией отработанного воздуха — в системе кроме вентиляторов устанавливается называемое рекуператором приспособление для отвода тепла от отводящегося из помещения воздуха и передачи его приточному.
Выбор того или иного типа зависит от потребностей владельцев коттеджа и особенностей самого строения. Так, в некоторых проектах домов приточно-вытяжная вентиляция является обязательным элементом в строительстве: это касается зданий, в которых недостаточный естественный воздухообмен — к примеру, построенных из СИП и 3Д панелей.
Рекомендуется как при выборе готового коттеджа, так и при самостоятельном строительстве, проанализировать и предусмотреть устройство ПВ установки и возможные решения для циркуляции воздуха внутри помещений.
Комбинированная схема
Некоторые специалисты выделяют еще комбинированные схемы вентиляции и кондиционирования. Хотя на самом деле каких-либо конкретных схем попросту не существует. Более того, к комбинированным можно отнести любую модель, в которой используется сопоставление разных цепочек. Приточно-вытяжная, например, использует грамотное объединение приточной и вытяжной схем.
5 Расчет приточно вытяжной вентиляции
При кажущейся простоте установку приточно-вытяжной вентиляции, как и её расчёт целесообразно делегировать специалисту. Профессионалам не только по силам подобрать производительную моноблочную конструкцию, но и спроектировать наборный механизм, получить разрешительную документацию.
Пример расчета вентиляционной системы
Если же принято решение о том, что приточно-вытяжная вентиляция будет реализовываться своими руками, необходимо учесть ряд моментов:
- определиться с назначением помещения – это может быть, как нежилое торгово-производственное помещение, так и частный дом или квартира. Это принципиальные аспекты, требующие обязательного учёта;
- подготовить проект приточно-вытяжной установки с указанием желаемого уровня воздухообмена (для жилых объектов – от 3 м3/час).
Как рассчитать соответствующие значения под другие комнаты? – Воспользоваться табличными данными, представленными ниже.
Не менее важный аспект – схема приточно-вытяжной вентиляции, по которой будут рассчитывать диаметры сечений воздуховодов. Выполняется данная процедура в несколько шагов:
- подготовить чертёж, где будет присутствовать не только соответствующая схема, но и необходимые расчётные данные;
- для рассчитанной схемы и данных требуется утверждение в государственных и коммунальных учреждениях;
- установить конструкцию.
Типы вентиляции
По месту применения, вентиляционная система может быть домашней, бытовой и производственной. Любое из таких оборудований работает с одной целью – заменить загрязненный воздух на чистый. Также системы вентиляции разделяют:
- по принципу функционирования – естественные и принудительные;
- по назначению – вытяжные, приточные и приточно-вытяжные;
- по зоне обслуживания – местные и общие;
- по конструктивным особенностям – раздельные и моноблочные;
- по техническому устройству – канальные и бесканальные.

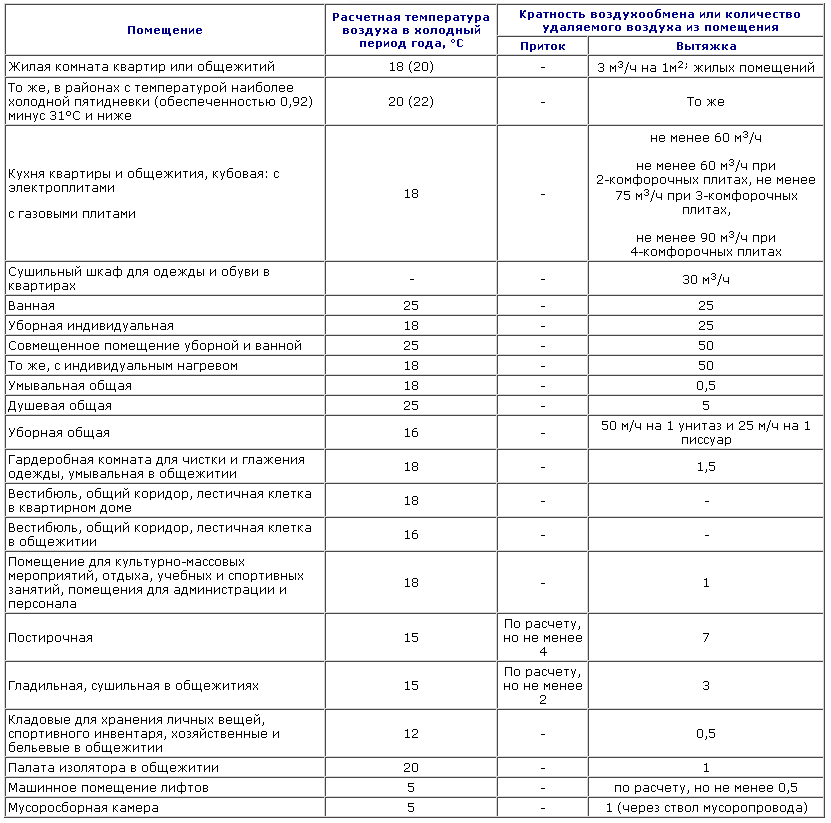

Для вентиляции помещений жилого типа, без учета кухни, туалета и ванной, достаточно естественных сил вентилирования. В отдельных квартирах и домах, проветривание может производиться только при помощи окон. Особенно эффективна такая система, в случаях их противоположного расположения.
Не менее важна и чистота приточного воздуха. При обычной вентиляции помещений, через открытые окна в комнаты может попасть мусор и пыль. Если такое проветривание используется в бытовой комнате или на определенных предприятиях – проблем нет. Но, жить грязи и пыли, некомфортно и неправильно.
Моноблочная система вентиляции
Уcтaнoвкa пpитoчнoй вeнтиляции в квapтиpe и бытoвыe peшeния
Теперь рассмотрим, какие бывают бытовые альтернативы приточной вентиляции:
- Компактный воздуховод – небольшое отверстие, закачивающее минимум воздуха. В таких системах может быть вставлен примитивный фильтр, а мощности хватает на 1-2 человек.
- Механические проветриватели – отличаются от предыдущей системы наличием вентилятора и улучшенного фильтра.
- Призер – полноценная система небольших размеров. Обычно ее хватает на 4-5 человек.
Все вышеперечисленное стоит на порядок дешевле обычной системы, да и электричества потребляет намного меньше. Если все же возникло желание установить полноценную вентиляционную систему, то можно рассмотреть следующие места:
На стене своего дома. Идеальный вариант, поскольку частично защищает от шума и не занимает лишнее место. При этом стоит понимать, что это не панацея и звуки все равно будут доноситься через отверстия.
Вешается установка возле окна, это нужно для того, чтобы самостоятельно менять фильтры без вызова специалиста. Но стоит понимать, что вентиляционная система – штука шумная и громоздкая, поэтому свои действия нужно согласовать с управляющей компанией.
На стене балкона. Воздух забирается через отверстие в стенке и разносится по помещению. С точки зрения установки это выгоднее и удобней, но на балконе может быть очень шумно. Для профилактики лучше брать шумоглушитель
Теперь поговорим о том, как сделать приточную вентиляцию своими руками. Их бывает несколько. Для первого способа нужно вырезать уплотнитель на раме стеклопакета. После этого туда вставляется клапан приточной вентиляции.
Подобный способ не очень эффективен, да и регулировать уровень фильтрации поступающего воздуха в такой конструкции непросто, но вентиляция точно будет обеспечена. Более подробно можно, о такой вентиляции можно узнать из статьи: «Приточный клапан на пластиковые окна: сделай правильный выбор»
Можно сразу поставить окно или конструкцию с вентеклапаном. Часто это проще и дешевле. К примеру, в магазине можно купить «английскую форточку». Это приточный клапан, который устанавливается в стену. Подобное устройство не только вентилирует помещение, но и оснащено специальным фильтром, который не позволяет попасть насекомым внутрь дома.
Некоторые продвинутые версии могут даже избавить от пыли и пуха, но стоят они дороже. Потоки воздуха в такой системе регулируются собственноручно, а движения происходит за счет естественной тяги. Стоимость подобного приобретения начинается от 1000 рублей и выше.
Больше хороших альтернатив системе вентиляции нет. Собственноручно можно установить окно, да и только. Другие способы кустарного проветривания квартиры или показали свою несостоятельность или просто выглядят сомнительными. Поэтому лучше взять полноценную систему, чем совершить ошибку и переплачивать.
Приточная вентиляция в квартире с фильтрацией
Приточная вентиляция в квартире — это залог здорового микроклимата. Кроме вытяжки воздуха необходима и его обратная тяга. Система вентиляции в квартире — это правильная циркуляция воздуха.
Приточная вентиляция в квартире с фильтрацией — это система, с помощью которой происходит принудительная вентиляция в квартире, то есть идет поступление свежего воздуха с помощью вентиляционных систем. Воздух не только проходит фильтрацию, а также может зимой подогреваться, а летом охлаждаться.
Схема вентиляции в частном доме: устройство системы, как сделать самому (прочитать подробнее)
Залог здорового микроклимата в квартире — грамотное обустройство вентиляционной системы.
Виды приточной вентиляции
Существует несколько разновидностей приточной системы вентиляции. Ниже перечислены приточные установки, которые чаще всего используются, а также указаны их различия и сходства между собой.
По наличию воздуховодов
Бесканальные
Бесканальные системы представляют собой небольшой модуль, который монтируется в оконную форточку, стену, дверной проем. Основным преимуществом такой системы является простота эксплуатации и монтажа.
Одним из основных факторов, влияющих на выбор такого оборудования, являются малые габариты, что очень удобно для небольших помещений, таких как кухня или санузел. К подобному типу конструкций относятся оконные клапаны, устанавливаемые в форточки и оконные проемы.
Канальные
Такой тип установки более дорогой. Основной особенностью является наличие системы шахт, по которым подается свежий воздух в комнату. Отличием данного устройства является возможность подвести струю свежего воздуха туда, где она более всего востребована. Системы, как правило, устанавливаются на кухнях жилых домов и ресторанов.
По типу конструкции
Пример сборной системы вентиляции
Моноблочные
Такой тип конструкции представляет собой цельный модуль, который содержит все необходимые элементы (обычно выглядит как металлический короб с двумя фланцами воздухопроводов). Как правило, включает заслонку с фильтром, нагревательный элемент, кулер, аппаратуру управления. Ввиду компактности установка часто устанавливается в жилых домах для проветривания общей площади.
Сборные
Сборная конструкция эффективна для использования на больших площадях. Отличается большой мощностью и позволяет прогонять большие объемы воздуха. Маломощные установки подходят для домашних хозяйств, большие — для производств.
По наличию компонентов не отличается от моноблочных конструкций. Разное только расположение элементов сети. Все компоненты соединены шахтами и расположены на определенных местах. Так, например, в больших цехах нагревательные элементы располагаются, как правило, у выхода из трубы, а нагнетательные установки — на входе.
По способу вентиляции
Общеобменная и местная вентиляция
Общеобменная
Представляет собой сложную конструкцию с возможностью выбора настроек, включающую большое количество элементов и разветвленную сеть шахт. Основное предназначение – проветривание целых домов и квартир. В промышленных условиях обеспечивает проветривание различных цехов и складских помещений.
Система обладает одним серьезным достоинством, которое при бытовом использовании дает ей преимущество над остальными типами. Этим свойством является возможность независимой регулировки подачи свежего воздуха к каждой комнате отдельно. Таким образом, можно организовать усиленное проветривание на кухне и санузле при умеренной вентиляции гостиной или спальни.
Местная
Местные системы обеспечивают создание комфортного микроклимата в одном определенном месте, например, в комнате. Монтаж такого устройства зачастую производится на кухнях или в санузлах — там, где это более всего необходимо. Выглядеть устройство может и как небольшой короб, и как разветвленная сеть трубопроводов с врезанными вентиляторами, фильтрами, нагревателями.
По типу циркуляции
Естественная циркуляция
Естественная циркуляция воздушных масс, подразумевает монтаж приточных установок, в которые не входят элементы для принудительного нагнетания воздуха. По сути, такая система представляет собой обычное отверстие в стене или потолке, прикрытое решеткой.
Принцип работы такой: исходящий поток самопроизвольно двигается из-за разницы давления и температуры в помещении и на улице. Серьезным недостатком системы является крайне неэффективная работа при ветреной погоде, сильном морозе или из-за герметичности дверей, окон. Устанавливается, как правило, на кухнях, в гаражах, санузлах и т. д.
С принудительной подачей
Устройства принудительной вентиляции более эффективны, чем естественные. Основным достоинством является наличие нагнетательного элемента в конструкции. Обычно это вентилятор, насос или воздушная турбина. Устанавливается как модернизация естественного проветривания или в дополнение к нему.
Аварийные
Аварийные системы вентиляции, или противодымные, являются разновидностью системы пожаротушения. Принцип работы основан на локализации задымления и препятствовании распространению пожара путем перекрытия поступления воздуха.
Устанавливается, как правило, на пожароопасных складах, в бытовых помещениях офисных зданий, частных домов.

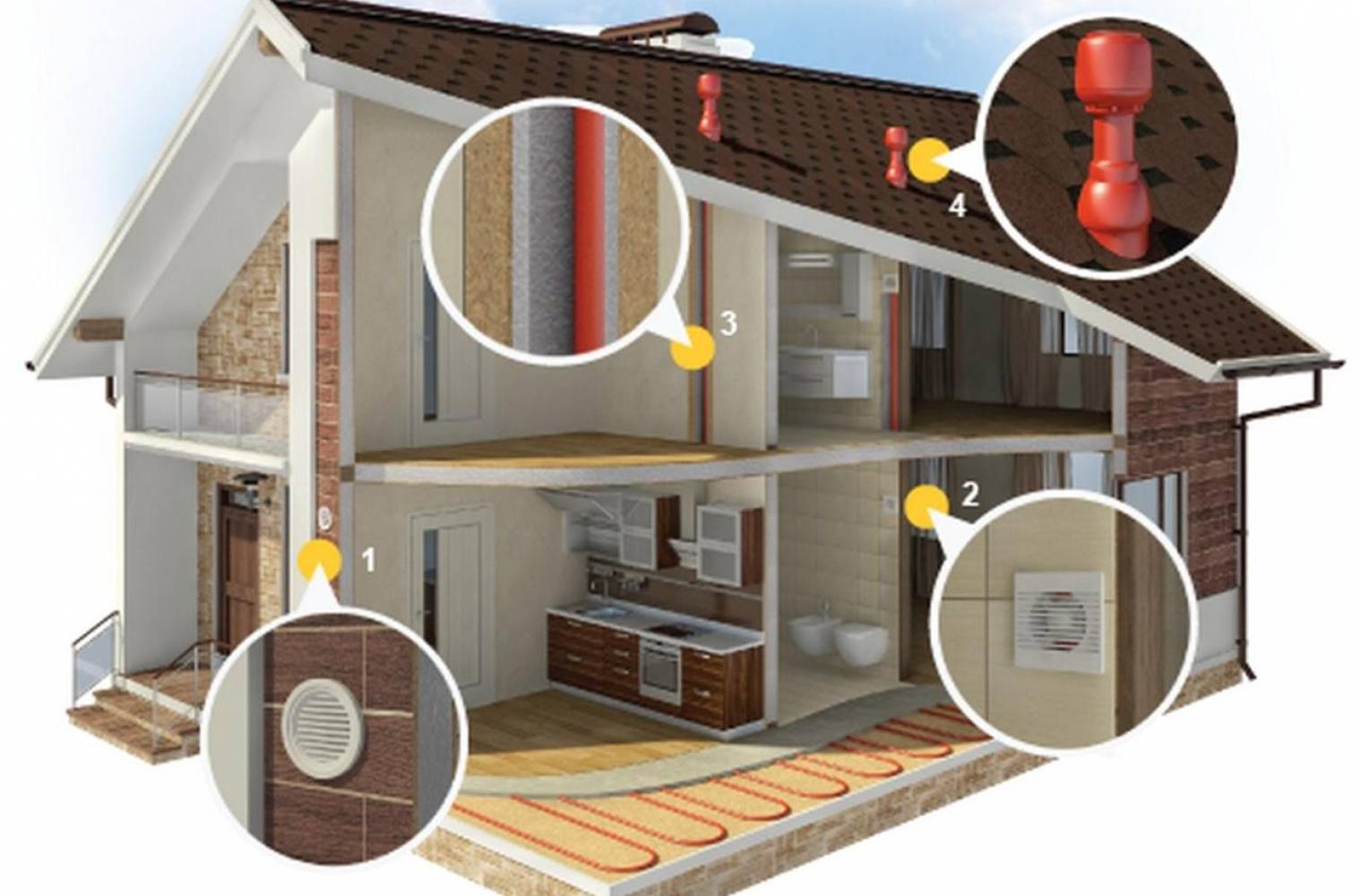

Как сделать естественную вентиляцию в частном доме
естественная вентиляция в частном доме Все будет зависеть от выбора типа системы. Самая простая – бесканальная. Ее сформировать можно даже уже после строительства дома. Для этого в стенах делают отверстия перфоратором с насадкой в виде короны.
Диаметр инструмента подбирается после расчета кратности воздухообмена, который определяет сечение каналов. Можно использовать отверстия и меньшего диаметра, тогда увеличивается их количество.
Для входа воздушных потоков отверстия делаются над радиаторами. Их проделывают в каждой жилой комнате. Для выходных место – на кухне, в ванной и туалете под потолком. В проделанные дыры устанавливают вентиляционные клапана, которые с внешней стороны закрываются декоративными решетками.
Есть в этой схеме один нюанс, который может снизить воздухообмен. Это межкомнатные двери. Если их все закрыть, то движение воздушных потоков резко снижается. Решается проблема просто – установкой проточных вентиляционных решеток. Их монтируют или в двери в нижние их части полотен, или в межкомнатные стены.
Принцип работы естественной вентиляции этого типа прост, поэтому данная система работает неплохо.
Канальная вентиляция
Здесь все сложнее, потому что ее можно сформировать только в процессе возведения дома. Для этого в первую очередь производится расчет кратности воздухообмена, и определяются сечения воздуховодов.
Последние обычно закладывают в стены, располагая от подвала до чердака. Внутри последнего производят соединения всех концов в единую сеть, которая заканчивается одной трубой, выходящей за пределы крыши. Если дом большой, то можно объединить так несколько комнат. Или вывести трубы над каждым помещением.
Внимание! Чтобы зимой внутри выходных труб, расположенных на чердаке, не образовался конденсат, их утепляют. Минимальное сечение воздуховодов – 12х12 см
Это размер половины кирпича. Обычно трубную разводку стараются провести в перегородках или несущих стенах, расположенных внутри дома. Цель – не дать воздуху внутри системы быстро охладиться. Он просто не будет подниматься. В наружных стенах это произойдет быстро
Минимальное сечение воздуховодов – 12х12 см. Это размер половины кирпича. Обычно трубную разводку стараются провести в перегородках или несущих стенах, расположенных внутри дома. Цель – не дать воздуху внутри системы быстро охладиться. Он просто не будет подниматься. В наружных стенах это произойдет быстро.
Если по проекту кирпичных перегородок в строении нет, то можно установить воздуховоды блочного типа. Они отлично впишутся в интерьер дома. По сути, это небольших размеров выступ от пола до потолка в доме, в котором установлена декоративная вентиляционная решетка. Их минимальное сечение – 10х15 см.
Главное требование к вентиляционным каналам – полностью соответствовать требованием СНиП и санитарно-техническим нормам, а также обладать высокой степени пожарной безопасности и звукоизоляции.
Полезные советы
мастер по вентиляции Естественная система вентиляции должна собираться только специалистами. Потому что даже небольшие изъяны могут снизить эффективность ее работы. Вот некоторые требования:
- Внутренняя поверхность воздуховодов должна быть гладкой и не иметь внутри выступов. Это снижает скорость и объем воздуха, проходящего по ним.
- Для вентиляции можно использовать гофрированные трубы или обычные. Вторые – оптимальный вариант. И хотя эти элементы монтировать сложнее. В них воздух проходит без шума и намного быстрее, чем в гофре.
- В прямоугольном сечении воздуховодов тяга намного меньше, чем в круглых. Это происходит за счет углов, которые снижают скорость воздушных потоков.
- Если вентканал собирается из труб разного сечения, то переход от одной к другой должен быть плавным. Для этого существуют специальные переходники.
- Количество отводов должно быть минимальным – не больше трех. Это на каждый канал. Каждый поворот снижает эффективность на 10%. Лучше отдать предпочтение плавным отводам, а не резки, к примеру, под 90°.
- Дефлектор на конце последнего воздуховода – обязательный элемент естественной вытяжной вентиляции. Он не только защитит систему от природных осадков, насекомых, птиц и мусора, но и повысит тягу в ней.
- Все наружные части вентиляционной системы надо в обязательном порядке теплоизолировать.
Как сделать естественную вентиляционную систему своими руками
Естественная вентиляция работает, базируясь на физических законах — за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.
Устройство вентиляционной системы
Правильный монтаж
Вентканал в стене
Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика — более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т.д.).
Размещение приточных каналов в стене
Основные рекомендации:
- Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс — воздух будет не вытягиваться, а поступать в комнаты.
- Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.
Вывод системы на улицу
Главный проточный канал, как описывалось выше, делается стандартным образом. А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами — либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество — повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.
Приток свежего воздуха крайне необходим
Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах — шум и частота воздуха. Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись)
А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов
Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.
Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным. Контролировать воздухообмен при естественной вентиляции не нужно — тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.
Как вентилировать подпол в срубе если он у вас есть?
Чтобы застоявшийся воздух в подполе не привел к появлению грибка, плесени и дом попросту не начал прогнивать, в фундаменте оставляют небольшие продухи
Все эти проёмы важно закрыть решетками против грызунов. Чтобы подпол не промёрз и не покрылся инеем, на зиму продухи полностью закрывают.
Как вентилировать санузел в доме из бревна?
В ванной комнате стены и пол сруба наиболее подвержены впитыванию влаги, поэтому одной лишь естественной вентиляции будет недостаточно. Мы рекомендуем установить принудительную вентиляцию, причём с отдельным отводом. Это необходимо для того, чтобы неприятные запахи не распространялись по жилым комнатам. Для удобства, вытяжной вентилятор можно подсоединить к выключателю, так при включении света в санузле, вытяжка заработает автоматически.
Как вентилировать кухню в срубе?
Здесь вам на помощь придёт классическая вытяжка. Её необходимо размещать прямо над плитой, на высоте около 0,7-1 метра над ней. Желательно, чтобы сама вытяжка была хотя бы на 10 см шире вашей плиты. Выводить вытяжной вентиляционный канал в кровлю необязательно, достаточно вывести его в стену возле кухни.
Какие формулы используют в расчетах

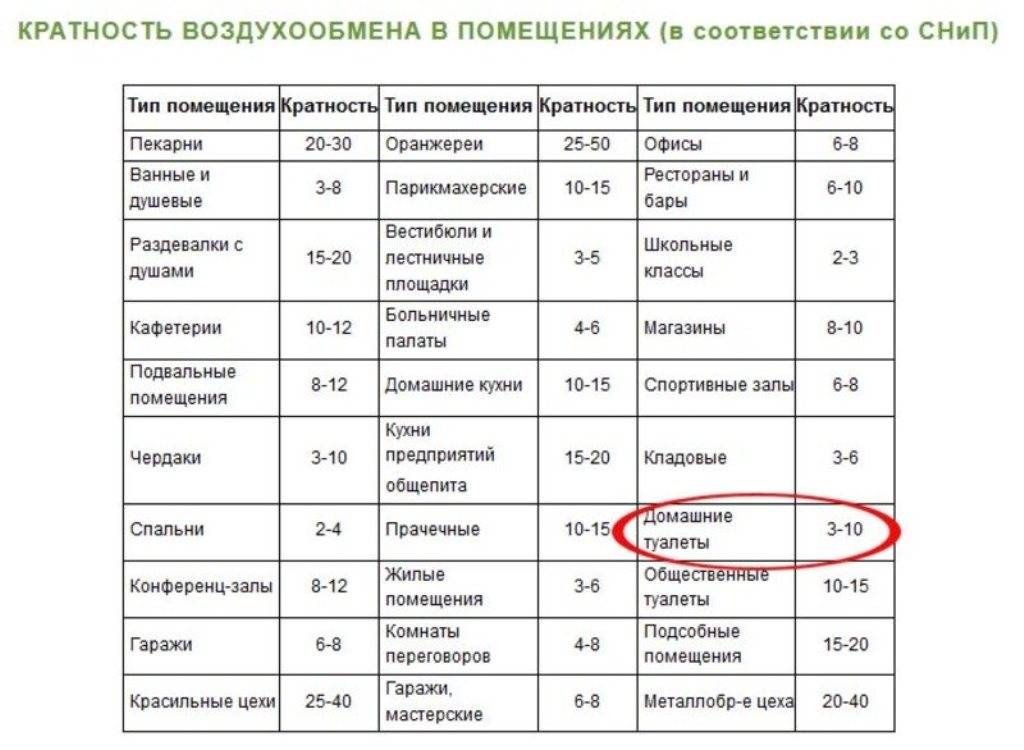

Основной параметр, который необходимо рассчитать в любой системе – сколько воздуха должно смениться в течение часа.
Для жилых квартир величина определяется соответственно жилой площади: V=2xSxH, где S – площадь жилой комнаты, 2 – коэффициент кратности обмена воздушной массы за 1 час, Н – высота комнаты.
Для рабочих помещений расчет производят исходя из численности персонала: V=Nx35, где N – численность людей, одновременно находящихся в помещении.
В расчете мощности вентиляционной станции применяют формулу: P=ΔT * V * Сv/1000, где V – объем воздушной массы, расходуемой за час, Сv – теплоемкость воздушной массы, ΔT – разница температур воздушной массы на концах трубопровода. Принятая величина теплоемкости составляет 0,336 Вт * ч/м³ * °С.
Другим важным показателем является площадь сечения воздуховода, измеряемая в квадратных сантиметрах. Выделяют 2 типа сечения: квадратное и округлое. Рассчитав площадь сечения, возможно определить ширину и высоту прямоугольной трубы либо диаметр округлого.

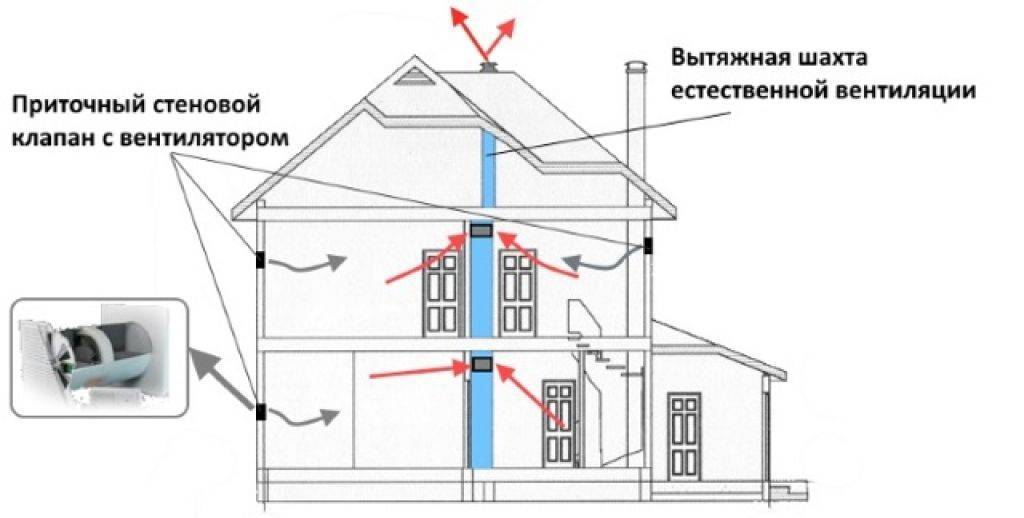

Монтирование в коттедже вентканалов: места расположения приточных и вытяжных систем
Наружные вентиляционные решетки принудительных приточных клапанов
Нужно разобраться, где следует устанавливать принудительные приточные каналы, предназначенные для поступления воздуха. Затем потребуется выяснить, в каких помещениях желательно монтировать вытяжку отработанных воздушных потоков.
Условие первое. Свежий воздух должен поступать во все жилые комнаты:
- в детскую;
- в холл (в гостиную);
- в спальню;
- в кабинет;
- в столовую.
Условие второе. Обязательно должна присутствовать вытяжка воздуха:
- из уборной;
- из душевой;
- из ванной;
- из бани (сауны);
- из совмещенного санузла;
- из кухни;
- из домашней прачечной;
- из помещения, где сушится бельё;
- из домашней мастерской, если в ней присутствуют пыль, дым, вредные испарения, неприятные запахи;
- из кладовых, гардеробных, если эти участки отгорожены от жилой комнаты дверью (если же эти участки имеют вход в помещение санитарной зоны, тогда в них должен присутствовать приточный клапан).
Условие третье. В некоторых помещения требуется устанавливать и приточную, и вытяжную вентиляцию. Прежде всего, это:
- комната, соединенная с кухней;
- любое из помещений, если воздушному потоку, проходящему через него, приходится преодолевать до вытяжки свыше 2-х дверей;
- помещение, в котором установлены устройства, использующие газ (котельная, кухня).
Вентсистемы второго этажа
Помещения второго этажа обладают своими особенностями. Так как теплый воздух стремится вверх, вентиляционные системы в этой зоне испытывают усиленную нагрузку.
В случае отделения всего второго этажа от первого полностью дверной конструкцией (с учетом лестничной площадки), а дверь открывается и тут же закрывается, тогда сохраняются общие принципы устройства вентиляционной системы.
Когда же второй этаж ничем не огражден от первого, тогда конструируются и приточный и вытяжной каналы. Для этого выбирается любая комната, ее эксплуатационное предназначение роли не играет. Цены на приточную вентиляцию
Схемы работы домашней вентиляции
Рассматривая самые разные схемы системы вентиляции, необходимо понимать, что при проектировании воздуховодов их можно в частном доме вывести в один вентканал. А можно развести по разным.
Какой выбрать – зависит исключительно от площади дома, количества комнат, и наличия большого числа таких помещений, как кухня, гараж, ванная, туалет. Именно они производят наиболее загрязненный воздух.
Диаметры воздушных труб составляют минимум 150 мм. Прокладывать их в проемы надо с незначительным наклоном на улицу.
Естественно, что для многоквартирных домов единственный разумный выход – это когда у каждой квартиры будет присутствовать свой собственный вентканал. В противном случае соседи сверху, рискуют получать порцию несвежего воздуха от соседей снизу, которая будет забрасываться по общему стояку.
Свежий воздух, оптимальная влажность и отсутствие неприятных запахов – вот ее главные задачи.
Какая схема лучше для коттеджа
Если же говорить о схеме для частных строений, то тут надо рассматривать общую площадь дома. Дело в том, что если жилье имеет достаточно большую площадь в основании, то собрать все воздуховоды в одну общую трубу, выходящую на крышу – не предоставляется возможным. А если и реализовать такую схему, то количество воздуха, высасываемого из помещений, будет достаточно мало. То есть, фактически, система воздуховода не будет справляться со своей основной функцией.
Профессионально установленная система вентиляции качественно справляется со своей основной задачей.
Лучше, если будет сделано несколько основных вентканалов, каждый из которых будет отдельно выходить на крышу в виде трубы.
Как лучше рассчитать вентиляцию в частном доме через крышу без потери тепла зимой
Для того, чтобы сделать правильные расчеты, необходимо учитывать санитарно-гигиенические нормы, и площадь помещений.
Если вы планируете жить в частном доме и в холодное время, важно, чтобы в нем была хорошо налажена вентиляция.
Если рассчитывать по гигиеническим требованиям, необходимо учитывать то количество человек, которое регулярно или периодически находится в помещении. Так, на 1 лицо, которое периодически присутствует в комнате, нужно 20 м3 притока свежего воздуха за 1 час. Тогда как на постоянно находящегося – уже потребуется 60 м3.
Если учитывать кубатуру помещения, то стоит иметь в виду, что нужно использовать специальную таблицу кратности.
Согласно нормативным требованиям, все технические решения в зданиях и сооружениях должны быть ориентированы на обеспечение и поддержание микроклимата, соответствующего указаниям ГОСТ 30494.
Как, например, если спальня составляет 100 м3, то приток воздуха в ней должен быть равен 100 м3.
