Приточно-вытяжная установка: виды, сравнение, подбор и и правила эксплуатации

КПД теплоутилизации

Из всех производителей систем приточно-вытяжной вентиляции с рекуперацией, рекуператоры компаний Systemair и Swegon имеют наилучшие показатели теплоутилизации. КПД теплоутилизации для рекуператоров Systemair и Swegon равен 85 %, а систем Korf и Remak — 60 %. Эта разница объясняется тем, что приточно-вытяжная вентиляция Systemair и Swegon оснащается более эффективным роторным теплоутилизатором, а в приточно-вытяжные системы Korf и Remak имеют пластинчатые рекуператоры. У приточно-вытяжных систем Korf и Remak тоже есть модели с роторным рекуператором, но их эффективность ниже, чем, например, у приточно-вытяжной вентиляции Swegon. И привлекательность в низкой цене вентиляционных систем Korf и Remak с роторным рекуператором уже исчезает (т.к. роторный рекуператор значительно дороже пластинчатого).

Монтаж приточно-вытяжной вентиляции с рекуперацией

Зимой обогретое жильё может очень быстро отдавать тёплый прогретый воздух, при этом много энергии затрачивается на обогрев поступающего, холодного. Вентиляция «с погашением» — это система, в которой установлен специальный прибор — рекуператор. Благодаря его теплообменнику, воздух, входящий с улицы, подогревается от выходящего тёплого, не смешиваясь с ним.

В случае если в вентиляционную схему включён рекуператор, входные и выходные каналы должны сходиться и проходить параллельно в корпусе прибора.

Не советуется располагать рекуператор над жилыми комнатами. Лучше разместить его в коридоре или подсобном помещении.

Учитывать нужно, в каком положении советуется устанавливать конкретную модель. Иногда приборы должны устанавливаться только вертикально, или только плашмя.

Если в конструкции рекуператора предусмотрен сбор влаги, он должен располагаться только в тёплом помещении. Слив делается под наклоном к ближайшему стояку канализации.

Обратите внимание на рекуператоры с кассетами из целлюлозы. Такие приборы не столь подвержены обледенению, не требуют монтажа слива

Кроме того, впитавшись в целлюлозные стенки, влага попадает в канал входящего потока и увлажняет его. Таким образом, рекуператор становится немного увлажнителем.

Классификация принудительных систем

Для промышленных предприятий используются комбинированные системы, включающие создание естественных потоков и использование энергетических установок (воздуходувок, генераторов тепловых завес, вентиляторов и т.д.). С помощью энергетических установок можно подавать подготовленные воздушные массы на значительное расстояние, с которым не в состоянии справиться естественный приток воздуха. Промышленные системы могут быть локальными и общеобменными.

Локальные системы используются на промышленных предприятиях, где технологический цикл требует подачи обработанного воздуха в определенную зону критически высокой температуры или высокого загрязнения. Отводимый поток в этой конфигурации является локальным и превышает приток, т.е. открытые элементы не распространяются по всему цеху, а стабилизируются в выделенной зоне.
Общеобменная система формируется для магазинов с низким уровнем загрязнения по всей площади. В этом случае не требуется высокомощное оборудование, а воздухообмен осуществляется постепенно, с тщательно рассчитанной кратностью.

Для жилых зданий используется общая схема обмена воздушных масс, если в здании нет помещений с особыми требованиями к вентиляции (например, спортивных залов или бассейнов). В этом случае создается дополнительная система, которая не связана с основной системой. Его можно включить вручную (когда в комнате находятся люди) или по таймеру.

Установка PVV обеспечивает расчетное движение воздушных масс по всему объекту, не создает “мертвых зон”, эффективно удаляет отработанный воздух из помещений с предварительной очисткой (для промышленных предприятий).

Ошибки при проектировании

На этапе создания проекта нередко встречаются ошибки и недоработки. Это может быть превышенный шумовой фон, обратная или недостаточная тяга, задувание (верхние этажи многоэтажных жилых домов) и другие проблемы. Часть из них можно решить и после завершения монтажа, с помощью дополнительных установок.

Яркий пример низкоквалифицированного расчета — недостаточная тяга на вытяжке из производственного помещения без особо вредных выбросов. Допустим, вентканал заканчивается круглой шахтой, возвышающейся над крышей на 2 000 – 2 500 мм. Поднимать её выше не всегда возможно и целесообразно, и в подобных случаях используется принцип факельного выброса. В верхней части круглой вентшахты устанавливается наконечник с меньшим диаметром рабочего отверстия. Создаётся искусственное сужение сечения, которое влияет на скорость выброса газа в атмосферу — она многократно увеличивается.

Пример проекта

Вентилирование ремонтного цеха

Особенностью является неравномерное, интенсивное выделение сварочных аэрозолей в определенных зонах. При ремонте крупногабаритного оборудования, машин невозможно организовать локальные вытяжки. Также могут быть ограничения по тепловому снабжению ремонтно-технического блока.

Чертеж вентиляции цеха составляется в соответствии со всеми сопутствующими факторами. Возможна организация локальных климатических зон определенной структуры. На высоте скопления сварочного дыма монтируются воздуховоды, через которые воздухопоток отводится и фильтруется. С другой стороны подается приток (очищенный с добавлением свежей воздушной массы) над рабочей зоной, создавая таким образом воздушную циркуляцию.

ОБОРУДОВАНИЕ ДЛЯ СИСТЕМ ВЕНТИЛЯЦИИ

Производители предлагают большой выбор разнопланового оборудования для вентиляции бытового назначения. Кроме приточных, вытяжных, приточно-вытяжных устройств, в продаже представлен обширный ассортимент других товаров данной категории:

клапаны;
фильтры для очистки воздуха с фильтрующими материалами;
осушители, увлажнители;
вентиляторы разных видов – осевые, канальные, вытяжные;
воздухораспределители;
защитные решетки;
обратный клапан для вентиляции;
автоматика, электроприводы.

Обратный клапан – полезное приспособление, позволяющее воздуху двигаться только в одном направлении. Если поток поворачивается, клапан закрывается. Например, он не допустит попадания холода в дом через приточный вентиляционный канал.

При установке на вытяжную вентсистему обратный клапан воспрепятствует попаданию неприятных запахов, копоти, дыма с кухни соседей. Принцип работы обратного клапана основан на разнице давления в системе, благодаря чему воздушный поток движется в одном направлении. При изменении давления клапан закрывается, выход или поворот воздуха блокируется.

Монтаж бытовых систем вентиляции избавит жильцов домов и квартир от духоты, создаст оптимальные условия для дыхания, поставляя в помещение кислород. Зная принципы действия вентиляционных систем и познакомившись с ассортиментом товаров в категории, потребителю легче сделать выбор.

Осознанное и взвешенное решение домовладельца по выбору климатической техники позволит оборудовать жилье высокоэффективным и экономичным вентиляционным оборудованием.

* * *

Принудительные общие вытяжные и приточные системы

Вытяжные системы принудительного типа эффективны в условиях повышенной влажности и концентрации загрязнений. В домашних условиях такие устройства устанавливают редко. Чаще всего, их можно встретить в заведениях общественного питания и промышленности. Вытяжная вентиляция работает при помощи искусственно созданной тяги. С примером кафе и ресторанов, такое оборудование предназначается для вытяжки запахов еды, а иногда и табачного дыма. В жилищных условиях, такое оборудование используется только для удаления влаги и неприятных запахов в ванной и туалете.

Принцип работы приточной вентиляции – обратный вытяжной. Подача воздуха в помещение производится по разведенным по разным зонам каналам. За вывод же загрязнений отвечают отверстия в стенах, зазоры в дверях, специальные продухи и т.д. Устройство приточной вентиляции не имеет сложных узлов и механизмов. В воздушной камере такого оборудования, кроме электродвигателя с вентилятором, также могут быть установлены дополнительные устройства – калориферы, ионизаторы, фильтры разной степени очистки и т.д.

Принцип работы приточно-вытяжной системы

Приточно-вытяжная вентиляция. Виды вентиляционных систем

В зависимости от требований, предъявляемых к различным помещениям, приточно-вытяжная вентиляция классифицируется по конфигурации и функциональности.

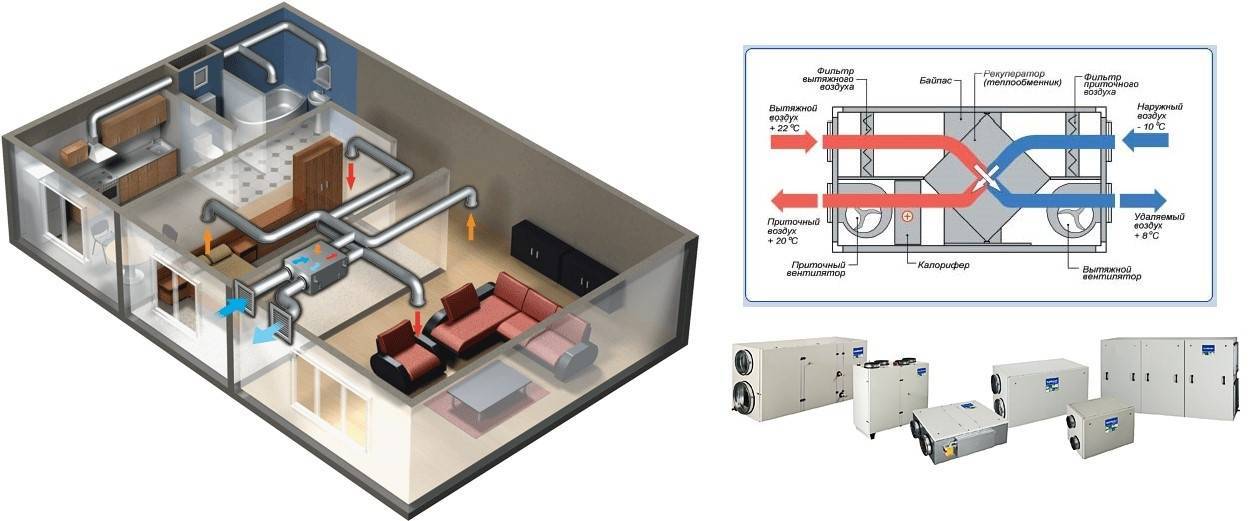

Система приточно-вытяжной вентиляции с рекуператором

Основной функцией приточно-вытяжной вентиляции с рекуперацией тепла является подача свежего теплого воздуха в холодное время года и холодного воздуха в жаркое время года.

Система спроектирована таким образом, что зимой теплый поток отработанного воздуха не просто выходит наружу, а проходит через теплообменник и отдает свое тепло поступающему холодному воздуху. В результате помещение насыщается свежим, но уже теплым воздухом.

Летом происходит обратный процесс, при котором поступающий воздух уже охлажден. Схема установки такова, что два потока (входящий и исходящий) не смешиваются.

Процесс рекуперации тепла осуществляется специальным устройством, называемым рекуператором. Существуют два типа рекуператоров: роторные и пластинчатые рекуператоры. Пластинчатый рекуператор тепла включается в проект вентиляции в регионах, где зимы не такие суровые.

Такое устройство экономично по стоимости и способно справляться с утилизацией тепла при отрицательных температурах до 15 градусов. Для вентиляционных установок, используемых в регионах с более холодными зимами, применяются роторные установки. Они более дорогие, но эффективные и окупаются за счет экономии на отоплении помещений.

Комбинированные системы приточно-вытяжной вентиляции с рекуперацией тепла широко применяются на различных объектах: домах, загородных коттеджах, офисах, гостиничных и ресторанных сетях, спортивных центрах, промышленных объектах.

Система приточно-вытяжной вентиляции с кондиционированием

Комбинированная вытяжная и приточная вентиляция с системой кондиционирования воздуха состоит из системы вентиляции и кондиционирования воздуха в одном изолированном блоке со встроенным управлением. Эта система вентиляции обеспечивает прямой поток нагретого или охлажденного воздуха.

Он имеет несколько режимов вентиляции и мощности кондиционирования, которые устанавливаются автоматически. Это происходит благодаря контроллерам, которые проверяют состояние микроклимата в помещении и в зависимости от этого назначают определенный режим.

Приточно-вытяжные установки кондиционирования воздуха отличаются высокой эффективностью и имеют ряд важных преимуществ:

низкий уровень шума;
нет необходимости во внешних трубопроводах или выносных блоках;
простота эксплуатации.
малые габариты и вес;

Автоматика позволяет регулировать настройки таким образом, чтобы пользователю не приходилось менять их в течение всего времени работы устройства независимо от сезона.

Система вентиляции с принудительным охлаждением

Устройства с принудительной циркуляцией воздуха можно использовать для эффективного охлаждения воздуха в жаркий летний период. Такие агрегаты дополнительно оснащаются различными типами охлаждающих устройств:

компрессор и конденсаторный блок;
блок водяного охлаждения;
комбинированная установка чиллера и теплового насоса (система чиллер-фанкойл).

Одним из наиболее распространенных методов охлаждения, используемых в вентиляции, является подключение к сети холодной воды, с помощью которой входящий поток воздуха охлаждается до нужной температуры. Такая система наиболее целесообразна для крупных объектов или объектов, где происходит хранение продукции, и не используется в домах и офисах.

Рекуперация: тепло «вторичного» использования

Технология рекуперации (в переводе с латыни «возвращение», «обратный процесс») позволяет сохранять и возвращать «внутреннее» тепло помещения, которое в ином случае просто уходит на улицу вместе с вытяжным воздухом.

Рекуперация регенеративно-роторного типа осуществляется путем попеременных циклов охлаждения и нагрева теплообменника – одного из элементов устройства, имеющего цилиндрическую форму. Охлажденные и нагретые воздушные потоки идут параллельно, каждый по своей половине диска. Электрический двигатель рекуператора приводит регенератор в движение, перенося нагретую часть теплообменника в холодный поток воздуха.

В процессе работы рекуператоры не нуждаются в прогревании для удаления наросшего льда и обеспечивают сохранение уровня влажности в помещении. В среднегодовом выражении такое оборудование позволяет сохранять до 50% тепла, уменьшая тем самым расходы на отопление.

Спецификой эксплуатации рекуператоров является частичная диффузия воздушных потоков. В результате такого явления возможно возвращение запахов и биозагрязнений назад, в помещение.

Рекуператор пластинчатого типа обеспечивает обмен тепла при помощи разделяющей мембраны. Смешивание воздушных потоков при этом исключено. Перегородки могут быть разных типов (ребристые, плоские) и выполняются из разных материалов – целлюлозы, металла или пластика. В зависимости от направления тока вентиляции помещения, они могут быть противоточными, перекрестными или прямоточными. КПД такого оборудования составляет 40%.

Преимуществами рекуператоров с пластинчатыми теплообменниками является простота в обслуживании и ремонте. Такие установки способствуют снижению влажности в помещении. Особенность их эксплуатации в том, что появление конденсата на пластинах обменника тепла приводит к обледенению агрегата, вследствие чего он требует периодической разморозки.

Сохраняться может не только тепло, но и прохлада. Принцип рекуперации работает в обе стороны. Летом, когда температура в помещении зачастую ниже, чем на улице, вытяжной воздух способствует сохранению прохлады – на выходе из комнаты он охлаждает теплообменник. Приточный (нагретый) воздух на пути в помещение теряет тепло и попадает внутрь уже охлажденным.

Так блок рекуперации в приточно-вытяжной вентиляции обеспечивает «бесплатный» нагрев воздуха в холодное время года и его охлаждение в жару. Какой объём энергозатрат помогает экономить рекуператор? К примеру, уличный воздух, подаваемый в помещение зимой, нужно будет нагревать до комфортных +20°С. При температуре на улице – 24°С, ТЭН или калорифер должен повышать температуру подаваемого воздуха на 44 градуса.

Теперь рассмотрим возможности блока рекуперации. При той же температуре на улице, средние показатели нагрева поступающего воздуха рекуператором (за счет тепла вытяжного воздуха) составили бы +10°С. Учтем тот факт, что мощность нагревателя и разница температур прямо пропорциональны. Путем простых вычислений (44-10)/44, получаем, что при определенных условиях рекуператор способен компенсировать до 77% от мощности вентиляции с электрическим нагревателем. Из этого можно сделать вывод, что система рекуперации позволяет свести до минимума потери тепла и существенно уменьшить энергозатраты на обеспечение комфортного микроклимата в помещении.

Как сделать естественную вентиляцию в частном доме

естественная вентиляция в частном доме Все будет зависеть от выбора типа системы. Самая простая – бесканальная. Ее сформировать можно даже уже после строительства дома. Для этого в стенах делают отверстия перфоратором с насадкой в виде короны.

Диаметр инструмента подбирается после расчета кратности воздухообмена, который определяет сечение каналов. Можно использовать отверстия и меньшего диаметра, тогда увеличивается их количество.

Для входа воздушных потоков отверстия делаются над радиаторами. Их проделывают в каждой жилой комнате. Для выходных место – на кухне, в ванной и туалете под потолком. В проделанные дыры устанавливают вентиляционные клапана, которые с внешней стороны закрываются декоративными решетками.

Есть в этой схеме один нюанс, который может снизить воздухообмен. Это межкомнатные двери. Если их все закрыть, то движение воздушных потоков резко снижается. Решается проблема просто – установкой проточных вентиляционных решеток. Их монтируют или в двери в нижние их части полотен, или в межкомнатные стены.

Принцип работы естественной вентиляции этого типа прост, поэтому данная система работает неплохо.

Канальная вентиляция

Здесь все сложнее, потому что ее можно сформировать только в процессе возведения дома. Для этого в первую очередь производится расчет кратности воздухообмена, и определяются сечения воздуховодов.

Последние обычно закладывают в стены, располагая от подвала до чердака. Внутри последнего производят соединения всех концов в единую сеть, которая заканчивается одной трубой, выходящей за пределы крыши. Если дом большой, то можно объединить так несколько комнат. Или вывести трубы над каждым помещением.

Внимание! Чтобы зимой внутри выходных труб, расположенных на чердаке, не образовался конденсат, их утепляют. Минимальное сечение воздуховодов – 12х12 см

Это размер половины кирпича. Обычно трубную разводку стараются провести в перегородках или несущих стенах, расположенных внутри дома. Цель – не дать воздуху внутри системы быстро охладиться. Он просто не будет подниматься. В наружных стенах это произойдет быстро

Минимальное сечение воздуховодов – 12х12 см. Это размер половины кирпича. Обычно трубную разводку стараются провести в перегородках или несущих стенах, расположенных внутри дома. Цель – не дать воздуху внутри системы быстро охладиться. Он просто не будет подниматься. В наружных стенах это произойдет быстро.

Если по проекту кирпичных перегородок в строении нет, то можно установить воздуховоды блочного типа. Они отлично впишутся в интерьер дома. По сути, это небольших размеров выступ от пола до потолка в доме, в котором установлена декоративная вентиляционная решетка. Их минимальное сечение – 10х15 см.

Главное требование к вентиляционным каналам – полностью соответствовать требованием СНиП и санитарно-техническим нормам, а также обладать высокой степени пожарной безопасности и звукоизоляции.

Полезные советы

мастер по вентиляции Естественная система вентиляции должна собираться только специалистами. Потому что даже небольшие изъяны могут снизить эффективность ее работы. Вот некоторые требования:

Внутренняя поверхность воздуховодов должна быть гладкой и не иметь внутри выступов. Это снижает скорость и объем воздуха, проходящего по ним.
Для вентиляции можно использовать гофрированные трубы или обычные. Вторые – оптимальный вариант. И хотя эти элементы монтировать сложнее. В них воздух проходит без шума и намного быстрее, чем в гофре.
В прямоугольном сечении воздуховодов тяга намного меньше, чем в круглых. Это происходит за счет углов, которые снижают скорость воздушных потоков.
Если вентканал собирается из труб разного сечения, то переход от одной к другой должен быть плавным. Для этого существуют специальные переходники.
Количество отводов должно быть минимальным – не больше трех. Это на каждый канал. Каждый поворот снижает эффективность на 10%. Лучше отдать предпочтение плавным отводам, а не резки, к примеру, под 90°.
Дефлектор на конце последнего воздуховода – обязательный элемент естественной вытяжной вентиляции. Он не только защитит систему от природных осадков, насекомых, птиц и мусора, но и повысит тягу в ней.
Все наружные части вентиляционной системы надо в обязательном порядке теплоизолировать.

Основные характеристики бытовых приточно-вытяжных установок

При выборе установки приточно-вытяжной вентиляции специалисты прежде всего советуют обратить внимание на следующие характеристики

Производительность ПВУ по воздуху

Точные расчеты системы вентиляции для конкретного дома или квартиры может сделать только специалист. Но на предварительном этапе можно воспользоваться следующей подсказкой:

Приточно-вытяжная установка для квартиры	Приточно-вытяжная установка для дома
Число комнат	Производительность (куб. м/ч)	Площадь дома (кв. м)	Производительность (куб. м/ч)
1	150 — 200	100	800 — 1200
2	200 — 350	150	1000 — 1500
3	300 — 400	200	1500 — 2500
4	400 — 500	250	2500 — 3000

Внимание! Производители указывают в документации максимальную производительность ПВУ. Фактическая же производительность установленной вентиляционной системы будет ниже этого значения, из-за сопротивления, возникающего в воздуховодах

Уровень шума, создаваемого работающей приточно-вытяжной установкой

От этого показателя непосредственно зависит комфорт тех, кто живет в доме или квартире. Согласитесь, жить среди вечного шума очень утомляет. Поэтому сильно шумящая приточная вентиляционная система сводит на нет все свои преимущества

При выборе нужной вам модели приточно-вытяжной установки обратите внимание, что показателей, по которым измеряется шум от работающей ПВУ, довольно много. Во-первых, этот шум имеет неоднородный характер и различается в зависимости от местоположения. Поэтому производители обычно указывают 3 «шумовых» показателя:

Поэтому производители обычно указывают 3 «шумовых» показателя:

на входе системы (там, где происходит забор воздуха);
на выходах или на выпусках — там, где установлены вентиляционные решетки или диффузоры;
на корпусе моноблочной приточной установки.

Внимание! Последний показатель особенно важен, если ваша ПВУ будет располагаться не в специальном нежилом помещении — вентиляционной камере, а непосредственно там, где будут постоянно находиться люди. В этом случае лучше выбрать вариант с минимальным значением этого показателя. Наталья Соколова, Продакт-менеджер компании «Systemair»

Наталья Соколова, Продакт-менеджер компании «Systemair»

«Европейские производители обязаны наносить на оборудование специальные наклейки, на которых указан класс энергоэффективности модели, расход воздуха и уровень шума установки при 100 Па. Данные характеристики позволяют конечному пользователю сократить процесс выбора из всего многообразия вентиляционных установок, представленных на рынке

Дополнительные сложности создает и то, что для оценки уровня шума нередко в документации производители указывают не только уровень шума или акустическую мощность (обозначается LwA), но и другой показатель: Уровень звукового давления (обозначается LpA). Помните, что некорректно сравнить разные показатели между собой. А LpA всегда несколько меньше, чем LwA.

Но даже сравнение одинаковых показателей не всегда носит объективный характер, т.к. разные производители могут замерять уровень шума своих изделий по-разному.

Мощность воздушного нагревателя

Еще одним важным фактором при выборе установки приточно-вытяжной вентиляции является мощность нагревателя, который служит для подогрева холодного воздуха «с улицы». Если ваша система вентиляции зимой будет подавать в дом воздух, имеющий отрицательную температуру, это вряд ли кому-либо понравится. Поэтому воздушный нагреватель необходим, но здесь возникает новая проблема: чтобы нагреть большое количество всасываемого воздуха, мощность нагревателя должна быть довольно велика. Это гарантирует не только серьезные расходы за электроэнергию. Хуже другое — многие дома старой постройки имеют систему электроснабжения, не рассчитанную на такую мощность.

В этом случае придется приобретать ПВУ с нагревателем меньшей мощности, а, чтобы воздух все же мог нагреться, искусственно снижать в холода число оборотов вентилятора приточно-вытяжной установки. Ряд моделей ПВУ уже имеют встроенную функцию автоматического снижения скорости вентилятора при низкой температуре воздуха.

Как правило, для квартиры достаточна мощность воздушного нагревателя в пределах 3–5 кВт.

Это интересно: Нормы кратности воздухообмена в различных помещениях + примеры измерения и расчетов

Основные компоненты приточно-вытяжной вентиляции

Это устройство состоит из нескольких рабочих компонентов, наиболее важными из которых являются:

Электрический нагреватель;
Реанимационный блок;
Его можно расширить с помощью кондиционера.
Автоматизация для контроля и управления оборудованием;
Вентиляторы отвечают за поступление и выход воздуха;
Система фильтрации;

Элементы, важные для правильного функционирования выхлопной системы, включают в себя воздухонагреватель и охладитель, глушители, воздушные фильтры, электронные датчики, регулирующие температуру воздуха, концентрацию углекислого газа и т.д.

В зависимости от модели приточно-вытяжные вентиляционные установки представляют собой либо моноблок, либо набор компонентов, которые при монтаже соединяются в общую схему с помощью воздуховодов и воздухораспределителей.

Моноблочные системы более компактны и привлекают быстрой установкой. Конструкция монтируется на стену, подводится к блоку воздуховодов и подключается к источнику питания. Этот тип оборудования чаще всего используется в домах, офисах, небольших помещениях.

При выборе устройства необходимо учитывать, насколько большое помещение должно снабжаться чистым воздухом. Исходя из метража и назначения объекта, выбирается соответствующее вентиляционное устройство.

Приточно-вытяжные вентиляционные установки: сравнительный обзор различных типов оборудования
