Как установить приточный клапан в стену своими руками: пошаговая инструкция по проведению работ

Виды приточных вентиляций

Приточная вентиляция – это специальная система подачи свежего воздуха из улицы в помещение. При этом окна открывать не нужно. Благодаря системе фильтров пыль, выхлопные газы из уличного воздуха не поступают внутрь помещения. Иногда устройство также дополнительно подогревает подаваемый воздух. Приточная вентиляция бывает нескольких видов:

  • проветриватель;
  • аэрогивер;
  • бризер;
  • клапан;
  • центральная система.

Все устройства обеспечивают поступление чистого и свежего воздуха извне. Но у них есть некоторые отличия.

Проветриватель

Проветриватель монтируется на окно или в стену. Оконные и стеновые устройства работают за счет разницы в давлении между домом и улицей. Их схема работы выглядит так:

  • Воздух подается в верхнюю часть помещения.
  • Конвекционные потоки свежего воздуха выталкивают загрязненный воздух.
  • Помочь выйти застоявшемуся воздуху помогает естественная вентиляция в квартире: через систему вытяжной вентиляции застоявшийся воздух выходит наружу здания. Обычно такая вытяжка расположена в ванной комнате или на кухне.
  • Воздухообмен постоянно повторяется.

Некоторые модели подают чистый воздух не за счет разницы давления, а с помощью встроенных вентиляторов. Они нагоняют воздух и принудительно вытесняют застоявшийся воздух.

Зимой оконные и стеновые вентиляционные приборы не промерзают. Они также оснащены регулировкой, которая позволяет настроить подачу определённого объема воздуха. В некоторых моделях есть опции очистки, подогрева и рекуперации воздуха.

Аэрогивер

Представляет собой бытовой прибор, который обеспечивает приток свежего воздуха. Внешне напоминает небольшой белый ящичек. Может быть размещен на стене или окне. По сути, это альтернатива привычного кондиционера, но более полезная для здоровья.

Кондиционер работает с внутренним воздухом помещения. Он обеспечивает его циркуляцию и охлаждение. Существуют, конечно, модели с приточной системой подачи воздуха. Но их эффективность мала. К тому же, у таких кондиционеров есть ограничения по температуре воздуха снаружи. Если она ниже +3°С, функция забора воздуха извне блокируется автоматически.

Аэрогивер работает по-другому:

  • Воздух с улицы подается через отверстие в наружной стене.
  • Затем воздух проходит через вентиляционную решетку, пылевой, угольный фильтр.
  • За счет системы фильтров воздух очищается от пыли, мелких твердых частиц, пыльцы растений, бактерий, выхлопных газов, испарений, запахов, формальдегидов и аммиака.
  • После фильтрации очищенный воздух поступает в помещение. Иногда он дополнительно подогревается.

Аэрогивер оснащен электронными сенсорами. Они реагируют на влажность и температуру воздуха. Их можно настроить на нужные параметры. Стоимость таких устройств значительно ниже, чем кондиционеров. Но пользы они приносят больше. Да и монтаж аэрогиверов не требует особых усилий. Достаточно проделать отверстие и прикрепить устройство к стене.

Бризер

Бризер – это компактное устройство, с помощью которого можно проветрить помещение, не открывая окно. Он принудительно подает воздух извне, фильтрует его, подогревает до нужной температуры. Управлять некоторыми моделями можно через смартфон.

Принцип работы практически не отличается от предыдущих устройств: воздух с улицы через впускное отверстие снаружи здания проходит путь через корпус бризера. Внутри устройства он очищается через систему фильтров, нагревается и нагоняется вентилятором внутрь помещения.

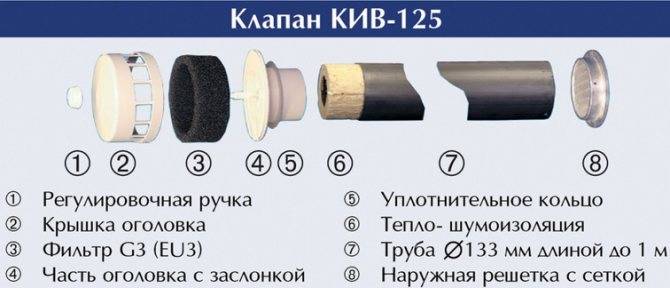

Приточный клапан

Выглядит как пластиковая труба. Длина трубы может быть разной – в зависимости от толщины стены. Внешний торец защищен дождеотбойником или москитной сеткой. С внутренней стороны торец закрыт декоративным пластиком с заслонкой. С ее помощью можно регулировать поток воздуха. Внутри трубы расположен фильтр грубой очистки и тепло-шумоизоляция. Для установки приточного клапана в стене бурится отверстие.

Клапан подает воздух пассивным способом. В его устройстве нет вентилятора и нагревателя. Он также не способен обеспечить высокий уровень фильтрации.

Центральная приточная вентиляция

Подает воздух сразу в несколько помещений через вентиляционные каналы. Способна круглые сутки подавать свежий воздух внутрь здания. Как правило, проектируется до начала строительных работ. Но бывают случаи, когда центральная приточная вентиляция размещается в здании, которое уже эксплуатируется.

В чем секрет хорошего микроклимата – принцип работы системы

Приточный клапан, по сути, представляет собой трубку, которая проходит сквозь стену. С наружной стороны стены на трубку устанавливается решетка, которая защищает клапан от попадания в него мусора, осадков, насекомых. Внутри трубки расположен теплоизоляционный материал, который не дает теплу выйти сквозь клапан, а также воздушный фильтр, который очищает воздух, поступающий в помещение от пыли. Со стороны помещения устанавливается декоративная накладка, позволяющая регулировать интенсивность приточного потока воздуха. У некоторых моделей воздушный фильтр встраивается в накладку, что упрощает его замену.

Конечно, подобным образом устроены самые простые варианты приточных клапанов. Более сложные модели могут иметь дополнительные функции:

  • встроенный вентилятор, при включении которого в помещении получается принудительная приточная вентиляция;
  • греющий элемент, который позволяет нагревать поступающий в помещение воздух в зимнее время, и тем самым снизить теплопотери;
  • пульт дистанционного управления, позволяющий регулировать интенсивность воздушного потока и управлять другими функциями.

Надо сказать, что в некоторых случаях может потребоваться установка не только приточного, но и вытяжного клапана, если основная вентиляция не справляется с вытяжкой воздуха или она вообще отсутствует, к примеру, в частном доме. Вытяжные клапаны устроены практически так же, как и приточные, но ориентированы на движение воздушных потоков в обратную сторону. Соответственно, они имеют обратные вентиляторы.

Учтите, что приточно-вытяжная вентиляционная система эффективна только в том случае, если клапаны правильно расположены. Приточный клапан должен располагаться ближе к полу, а вытяжной – под потолком с противоположной стороны стены. В противном случае воздушный поток будет втягиваться и тут же вытягиваться, не затрагивая воздушные массы внутри помещения.

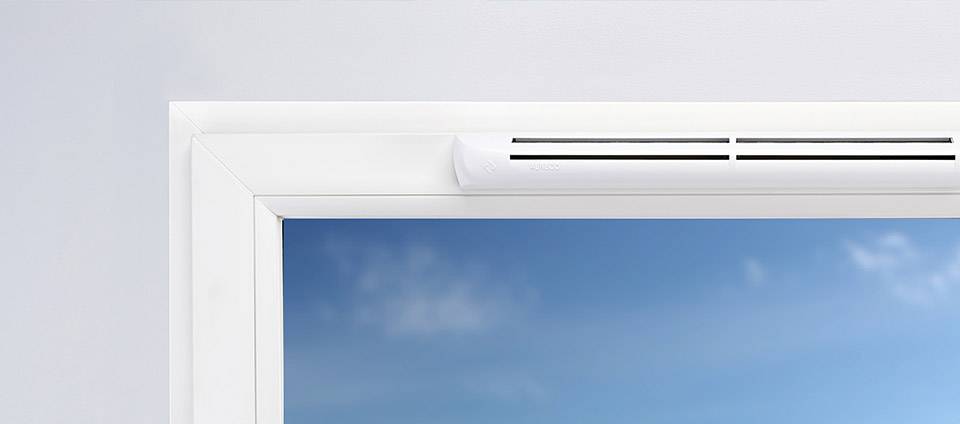

Приточный клапан на окно

Приточный клапан на окно — самое популярное решение для вентиляции квартир в многоквартирных домах. Особенно часто устанавливаются приточные клапаны на пластиковые окна. Это связано с тем, что почти все бытовые приточные клапаны монтируются на уже установленные окна — непосредственно в оконный профиль. Такой способ монтажа хорош тем, что не приводит к уменьшению количества дневного света, проходящего через окно. Есть у него и минусы – вентиляционный канал проветривателя на окно ограничен размерами оконного профиля, поэтому он меньше, чем у приточного клапана в стену. Соответственно, через него проходит меньше свежего воздуха.

Оконный приточный клапан устроен так, чтобы поступающий через него холодный воздух направлялся вверх, к потолку комнаты. Так он лучше перемешивается с прогретым воздухом внутренних помещений, благодаря чему температура в доме понижается незначительно, и даже при полностью открытом клапане возникает дискомфорт.

На что следует обратить внимание при выборе приточного клапана на окно

Александр Стеценков, Заместитель директора представительства «Аэрэко» в РФ

«В случае крайне низких температур достаточно с помощью переключателя режима работы прикрыть клапан, тем самым, ограничив приток воздуха

  • Пропускная способность или уровень воздухообмена приточного клапана на окно выбираются, исходя из количества человек, находящихся в комнате с окном на постоянной основе. Нужно помнить, что для нормальной жизнедеятельности 1 человека требуется 30 кубических метров свежего воздуха в час. На этапе выбора оконного клапана требуется учесть данное обстоятельство, чтобы впоследствии у вас не возникли проблемы.
  • Мы живем в стране с холодными зимами, поэтому при выборе приточного клапана на окно нужно заранее побеспокоиться, чтобы это устройство без проблем выдерживало суровые условия эксплуатации. Не забывайте, что некоторые приточные клапаны сделаны для мягких зим Западной Европы и не рассчитаны на воздействия очень низких температур.
  • Многие оконные провертиватели оснащены автоматической регулировкой – это удобно, но в определенных ситуациях может стать проблемой. Например, при резких перепадах температуры за окном. В этом случае единственным спасением является механическая система регулировки клапана, которая есть не у всех моделей.
  • Некоторые умельцы изготавливают приточные клапаны своими руками. Это более дешевый вариант, но зачастую такое решение создает неудобства из-за проблем с шумоизоляцией. Практически все приточные клапаны на окно заводского производства обеспечивают требуемый уровень защиты от шума в пределах 30–35 дБ.

Монтаж клапана своими руками

Самым трудоемким процессом в установке является подготовка отверстия под корпус клапана. Сверление осуществляется таким образом, чтобы имелся незначительный наклон в сторону улицы — в 3-5 градусов.

Отверстие в стене рекомендуется сделать на 1-2 см больше, чем диаметр корпуса клапана, это позволит при установке придать устройству нужное положение.

После того как отверстие будет просверлено, устанавливаем устройство. С внутренней стороны корпус вставляется в стену и временно фиксируется при помощи деревянных клиньев.

После проверки правильности положения корпуса проводится окончательная фиксация монтажной пеной.

Перед заполнением полостей между корпусом клапана и стеной рекомендуется смочить поверхности трубы и кирпичной кладки водой, это улучшит адгезию пены.

Устанавливая приточный клапан своими руками, нужно помнить, что пена окончательно застынет через 24 часа.

После того как пена застынет, излишки необходимо срезать ножом. С наружной стороны сверлятся отверстия под дюбеля, и устанавливается решетка. Со стороны комнаты устанавливается внутренний блок.

Проверить работоспособность клапана просто: к выходному отверстию подносится горящая свеча – если пламя отклоняется или вообще тухнет, значит, все сделано правильно, и вентиляция работает.

Конструктивные особенности

Оконный проветриватель (он же приточный клапан) представляет собой небольшое приспособление, устанавливающееся в верхней части оконного переплета и обеспечивающее поступление уличного воздуха в жилище. Принцип работы этого устройства основан на разнице давлений между помещением и улицей.

По способу установки, все приточные оконные клапаны делятся на щелевые и встроенные. В свою очередь, щелевые проветриватели бывают механическими и автоматическими. Рассмотрим наиболее распространенные типы этих приспособлений.

Щелевые проветриватели с ручным управлением

Этот тип устройств состоит из внутреннего клапана и внешней накладки, обеспечивающей защиту от попадания внутрь помещения атмосферных осадков, насекомых и пр. Монтаж этих приспособлений может производиться двумя способами:

  • В подготовленный паз, сделанный в оконном профиле.
  • Между оконной створкой и рамой (без фрезеровки паза).

Этот тип устройств обладает следующими достоинствами:

  • Простота конструкции, установки и управления.
  • Возможность монтажа уже на установленные окна.
  • Широкий модельный ряд.
  • Доступная цена.

Встроенные приточные проветриватели для окон

Встроенный приточный клапан для окон, так же как и щелевой, состоит из внутреннего устройства и внешней накладки, с одной лишь только разницей, что монтаж внутреннего проветривателя производится не профиль, а на стеклопакет. Именно поэтому такой тип приспособлений невозможно монтировать самостоятельно в домашних условиях.

Основным достоинством такого устройства является высокая производительность: до 100м3/ч, против 20м3/ч щелевого проветривателя. Кроме того, все модели встроенных приточных проветривателей могут использоваться как в открываемых, так и в глухих окнах.

Автоматические оконные клапаны

Этот тип устройств представлен на строительном рынке двумя видами приспособлений: со стабилизацией воздушного потока и с регулировкой положения заслонки при помощи встроенного гигрометра.

  • Устройства со стабилизацией подачи воздуха состоят из маятникового клапана, который открывает или закрывает заслонку благодаря разнице давлений между улицей и помещением. Независимо от атмосферных факторов, приток воздуха, осуществляемый устройством, остается в выбранном владельцем диапазоне.
  • Устройства с управлением заслонкой гигрометром основаны на использовании полиамидного датчика, который при повышении влажности в помещении, проходное сечение прибора увеличивает, а при достижении наиболее оптимальных показателей – уменьшает. Таким образом, установленный приточный клапан на пластиковые окна, способствует созданию благоприятного микроклимата в жилище.

Основными достоинствами автоматических оконных проветривателей являются: возможность монтажа на установленные окна любых типов (глухие, открывающиеся); работа как в автоматическом, так и в ручном режиме, оптимальное соотношение цена-качество.

Советы по выбору и установке клапана

Выбирая приточный клапан, нужно проверить, для какого диапазона температур он предназначен. Иначе, в случае нарушения этого условия, он просто не сможет функционировать полноценно

Важно также правильно подобрать устройство по длине — внутренний блок должен проходить через стену насквозь

Крышка клапана должна свободно разместиться в пространстве между подоконником и отопительным прибором. Если радиатор полутеплый, то воздух, входящий сквозь широкий клапан без регулировки, не успеет прогреться и в комнате понизится температура. А при недостаточном объеме поступающего воздуха, придется подумать о дополнительном вентилировании.

Если проходимость приточного клапана довольно большая, а его конструкцией не предусмотрена регулировка, нельзя устанавливать два таких устройства напротив друг друга. Зимой, когда вентиляция функционирует наиболее активно из-за неравенства давлений внутри и на улице, появятся сквозняки.

Разными у приточных клапанов могут быть только отдельные элементы и маркировка.

Инфильтрационный клапан функционирует автономно, его не нужно контролировать. Он почти незаметен, эффективно прогревает воздух. Установить его можно как во время строительства здания, так и в стену дома, где давно проживают люди.

Установка

В комплект для установки вентиляционного приспособления входит:

Монтаж не требует профессиональных навыков, он прост и понятен, а компания-изготовитель прилагает подробную пошаговую инструкцию.

Первый шаг – разметка профиля рамы под укладку специального уплотнителя, идущего в комплекте. Он, в отличие от уже установленного, не прижимается плотно, а позволяет воздуху поступать в комнату. Работа выполняется при открытой оконной створке.

Желательно поместить клапан посередине окна. Измерив длину рамы, легко вычислить, сколько сантиметров отступить от каждой стороны, чтобы приспособление в 35 см оказалось в центре.Канцелярским ножом по разметке надрезают и вынимают оконный уплотнитель. На его место вставляет отрезок из комплекта.Разметку с рамы необходимо точно перенести на створку.

Уплотнитель на ней также вырезается и вынимается по размеру клапана, на 35 см.В паз створки вставляются три маленьких кусочка уплотнителя.

Их необходимо расположить около трех выступающих частей клапана, которые предназначены для фиксации саморезами на окне.С корпуса клапана снимают защитную пленку двухстороннего скотча, фиксирующего приспособление на створке.

Аккуратно приклеив вентиляционное устройство к створке, закрутите отверткой саморезы в специальные отверстия.Между закрепленными участками укладываются два отрезка уплотнителя по 16 см каждый.

Установка завершена, теперь пластиковое окноне будет покрываться каплями влаги, а воздух в квартире будет свежим. Благодаря расположению вентиляционного отверстия, уличный воздух попадает под потолок и только смешавшись с теплым опускается вниз.

Вариант установки

Клапаны другой конструкции требуют вырезания щели в профиле окна. Это трудный процесс, требующий специального инструмента, поэтому его используют редко.

Как выполнить монтаж клапана самому

Самое сложное в ходе установки приточного клапана — создание сквозного отверстия в стене. Если оно предусмотрено проектом, то работа предстоит совсем не сложная. Когда же дом выстроен и в его стенах не планировалась установка приточных клапанов, придется сделать это самостоятельно или пригласить специалиста.

Разрешения на эту работу не требуется, т.к. нормативами разрешено делать в несущей стене без каких-либо согласований одиночные продушины сечением до 30 см.Прорезать отверстие в стене можно двумя способами.

Сверление отверстия первым способом

Чаще всего для сверления отверстия применяют перфоратор. Сначала на стене размечают контур, добавив к диаметру цилиндра допуск с таким расчетом, чтобы корпус прошел сквозь отверстие свободно. Так как толщина несущей стены обычно колеблется в промежутке 40 – 100 см, то в этих же пределах подбирают и длину клапана.

Следующий шаг — сверление ряда мелких отверстий от 10 до 12 мм по внешнему очертанию контура. Расстояние между этими отверстиями около 10 мм. Далее между отверстиями выбивают с использованием молотка и зубила остатки материала.

Отверстие идеальной формы таким способом получить не удастся, кроме того, не исключены сколы, трещины на стене.

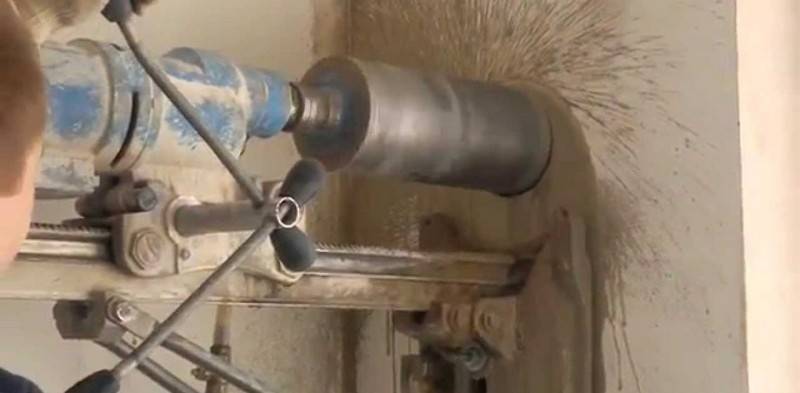

Второй способ сверления отверстия

Быстрее и эффективнее можно получить отверстие с использованием алмазного сверления.

Применяемая при этом сверлильная установка, дополненная алмазным сверлом-коронкой, заменяющим бур, укомплектована:

  • мощным двигателем;
  • сверлильным приводом;
  • комплектом алмазных коронок с разными диаметрами;
  • стойкой направляющей, зафиксированной на станине.

Благодаря тому, что в зону бурения автоматически поступает вода для охлаждения инструмента, заодно смывается и пыль. Пробоина в стене будет иметь точные размеры и абсолютно гладкую поверхность внутри.

Пошаговое описание процесса алмазного бурения выглядит так:

  1. Размечают место для установки буровой штанги. Для этого на стене откладывают отрезок, равный расстоянию между анкером основания и коронкой.
  2. Просверливают технологическое отверстие, используя перфоратор.
  3. Фиксируют станину, для чего сначала вгоняют анкер в технологическое отверстие. Чтобы станина не повредила стену, подкладывают под нее кусок мягкого материала.
  4. Закрепляют пленку длиной до пола и шириной около 300 мм под местом, предназначенным для установки резинового манжета. Это предотвратит загрязнение стены охлаждающей жидкостью.
  5. Вставляют манжет в корпус буровой машины, где для этого предусмотрено специальное место. Далее, подсоединяют шланг для оттока охлаждающей жидкости, насадив его на патрубок и надежно зафиксировав хомутом.
  6. Последовательно собирают бурмашину. В конце надевают соответствующего диаметра алмазную коронку. Для подачи воды подсоединяют шланг к ручке установки.
  7. После достижения рабочего давления путем накачивания насоса с использованием ручной помпы, ждут, пока установка наберет полные обороты, и начинают бурение. В это время охлаждающая жидкость орошает место бурения, не только охлаждая инструмент, но и убирая грязь.

Когда толщина стены превышает 50 см, длины коронки может не хватить для того, чтобы просверлить ее насквозь за один прием. Поэтому на первом этапе из коронки выбивают бетонный стержень, а затем монтируют удлинитель и продолжают процесс.

Завершив бурение, установку демонтируют с соблюдением обратной последовательности. Мокрую бетонную пыль под манжетой убирают влажной тканью.

Монтаж приточного клапана

Подготовив отверстие, приступают к непосредственной установке клапана. Для этого канал для инфильтрации вгоняют в предназначенное для него место снаружи вровень со стеной.

Предварительно трубу обертывают изоляцией. Внутри помещения труба должна немного выступать. Оставшееся в отверстии свободное пространство запенивают, а в трубу вставляют теплоизоляцию. Она же будет предохранять и от шума.

Следующим шагом будет установка решетки. Посадочное место на решетке и на наружной стене покрывают силиконом, затем вставляют ее в воздуховод. Далее, монтируют внутренность клапана, предварительно нанеся на посадочные места силикон. Креплением шайбы фильтра к внутренней стенке процесс установки клапана для притока завершается.

Как выполнить монтаж клапана самому

Самое сложное в ходе установки приточного клапана — создание сквозного отверстия в стене. Если оно предусмотрено проектом, то работа предстоит совсем не сложная. Когда же дом выстроен и в его стенах не планировалась установка приточных клапанов, придется сделать это самостоятельно или пригласить специалиста.

Разрешения на эту работу не требуется, т.к. нормативами разрешено делать в несущей стене без каких-либо согласований одиночные продушины сечением до 30 см.Прорезать отверстие в стене можно двумя способами.

Сверление отверстия первым способом

Чаще всего для сверления отверстия применяют перфоратор. Сначала на стене размечают контур, добавив к диаметру цилиндра допуск с таким расчетом, чтобы корпус прошел сквозь отверстие свободно. Так как толщина несущей стены обычно колеблется в промежутке 40 – 100 см, то в этих же пределах подбирают и длину клапана.

Если в теле бетона попадается арматура, ее просверливают сверлами по металлу

Следующий шаг — сверление ряда мелких отверстий от 10 до 12 мм по внешнему очертанию контура. Расстояние между этими отверстиями около 10 мм. Далее между отверстиями выбивают с использованием молотка и зубила остатки материала. Отверстие идеальной формы таким способом получить не удастся, кроме того, не исключены сколы, трещины на стене.

Второй способ сверления отверстия

Быстрее и эффективнее можно получить отверстие с использованием алмазного сверления. Применяемая при этом сверлильная установка, дополненная алмазным сверлом-коронкой, заменяющим бур, укомплектована:

  • двигателем довольно большой мощности;
  • сверлильным приводом;
  • комплектом алмазных коронок с разными диаметрами;
  • стойкой направляющей, зафиксированной на станине.

Благодаря тому, что в зону бурения автоматически поступает вода для охлаждения инструмента, заодно смывается и пыль. Пробоина в стене будет иметь точные размеры и абсолютно гладкую поверхность внутри.

Пошаговое описание процесса алмазного бурения выглядит так:

  1. Размечают место для установки буровой штанги. Для этого на стене откладывают отрезок, равный расстоянию между анкером основания и коронкой.
  2. Просверливают технологическое отверстие, используя перфоратор.
  3. Фиксируют станину, для чего сначала вгоняют анкер в технологическое отверстие. Чтобы станина не повредила стену, подкладывают под нее кусок мягкого материала.
  4. Закрепляют пленку длиной до пола и шириной около 300 мм под местом, предназначенным для установки резинового манжета. Это предотвратит загрязнение стены охлаждающей жидкостью.
  5. Вставляют манжет в корпус буровой машины, где для этого предусмотрено специальное место. Далее, подсоединяют шланг для оттока охлаждающей жидкости, насадив его на патрубок и надежно зафиксировав хомутом.
  6. Последовательно собирают бурмашину. В конце надевают соответствующего диаметра алмазную коронку. Для подачи воды подсоединяют шланг к ручке установки.
  7. После достижения рабочего давления путем накачивания насоса с использованием ручной помпы, ждут, пока установка наберет полные обороты, и начинают бурение. В это время охлаждающая жидкость орошает место бурения, не только охлаждая инструмент, но и убирая грязь.

Когда толщина стены превышает 50 см, длины коронки может не хватить для того, чтобы просверлить ее насквозь за один прием. Поэтому на первом этапе из коронки выбивают бетонный стержень, а затем монтируют удлинитель и продолжают процесс.

После включения установки, коронку приближают к стене до полного контакта с ней. После этого нельзя сильно давить на регулировочную ручку — это может привести к надлому зубцов на рабочем алмазном инструменте

Завершив бурение, установку демонтируют с соблюдением обратной последовательности. Мокрую бетонную пыль под манжетой убирают влажной тканью.

Монтаж приточного клапана

Подготовив отверстие, приступают к непосредственной установке клапана. Для этого канал для инфильтрации вгоняют в предназначенное для него место снаружи вровень со стеной. Предварительно трубу обертывают изоляцией. Внутри помещения труба должна немного выступать. Оставшееся в отверстии свободное пространство запенивают, а в трубу вставляют теплоизоляцию. Она же будет предохранять и от шума.

При сверлении сквозного отверстия под приточный клапан необходимо соблюсти уклон около 3⁰ в сторону двора. Если не соблюсти это условие, в воздуховоде будет накапливаться влага

Следующим шагом будет установка решетки. Посадочное место на решетке и на наружной стене покрывают силиконом, затем вставляют ее в воздуховод. Далее, монтируют внутренность клапана, предварительно нанеся на посадочные места силикон. Креплением шайбы фильтра к внутренней стенке процесс установки клапана для притока завершается.

Необходимые инструменты и материалы


Сверление стены своими руками будет сложной без специального оборудования

Из всех отдельных технологических процессов сборки и установки устройства самым трудоемким является проделывание отверстия в наружной стене.

Поскольку толщина ее обычно составляет 0,3-0,5 метра, рекомендуется использовать мощный перфоратор или электрический отбойный молоток, особенно это касается стен в панельных домах.

В целом самостоятельно собрать и установить клапан можно и самому, для этого понадобятся:

  • перфоратор;
  • дрель;
  • набор длинных буров по бетону или камню;
  • набор сверл;
  • нож;
  • пила по металлу;
  • отвертка;
  • пассатижи.

Наружная решетка крепится к стене дюбелями и саморезами. Канализационная труба в отверстии в панели или кирпичной кладке требует надежной фиксации, для этого используется монтажная пена.

Преимущества и недостатки

Основным достоинством клапана является то, что с его помощью можно легко увеличить эффективность вентиляционной системы. При этом вкладываются минимальные финансы. Сам прибор стоит недорого, а его установка – это всего лишь высверливание отверстия в стене, куда устройство и устанавливается.

И другие преимущества:

  • Если сравнивать настенный клапан приточной вентиляции с оконными, то он в разы эффективнее и мощнее. Его производительность варьируется в пределах 60-70 м³/ч. Это серьезный показатель.
  • При этом нет необходимости открывать окна. То есть увеличивается срок службы фурнитуры последних, а значит, и самих оконных конструкций.
  • Воздух с улицы, проходя через фильтр, становится чище. Через клапан не пройдет пыль, а значит, комнаты будут гораздо чище, чем, если бы производилось проветривание помещений через окна.
  • Всегда присутствует возможность регулировать входящий воздушный поток. То есть можно провести настройку с учетом размеров помещения и всего дома, а также с учетом сезона.
  • Воздухообмен через клапан не сопровождается тепловыми потерями в сравнении с оконным проветриванием.
  • Устройство работает в автономном режиме. Ему не требуется какая-то либо энергия.

Приток воздуха регулируется заслонкой Источник pbs.twimg.com

Что касается недостатков, то они в первую очередь касаются неправильно проведенного монтажа. И хотя производители в инструкциях подробно этот процесс описывают, домашние мастера умудряются что-то сделать не так. Поэтому:

  • Отверстие в стене снижает прочность несущей конструкции. Риск потери целостности незначительный.
  • Если неправильно провести монтаж, то велика вероятность, что в месте установки клапана стена будет промерзать.
  • В сильные морозы через прибор может просачиваться холодный воздух.
  • Установленный внутрь стены цилиндр со временем забивается пылью. Ее придется периодически удалять.

Есть мнение, что клапан приточного типа является источником проникновения в комнаты холодного воздуха извне, что снижает температуру внутри дома. Если его установить в неправильное место, такое может быть. Поэтому чаще всего приспособление монтируют в стену между подоконником и радиатором отопления. То есть холодный воздух, поступая внутрь дома, тут же нагревается от тепла радиатора отопительной системы. Конечно, никто не запрещает устанавливать клапан в каком-нибудь другом месте, но под окном – идеальный участок.

Монтаж лучше провести над радиатором отопления Источник strojdvor.ru

Подготовка к монтажу настенного клапана

Прежде чем приступать к установке настенного приточного клапана обязательно убедитесь в исправности вентиляционной системы в помещении

Важно, чтобы приток воздуха совсем на немного был больше, чем его отток. Проверка выполняется предельно просто

Вам необходимо открыть окно, взять полоску тонкой бумаги шириной 3 см и длиной порядка 20 см и поднести эту полоску на 5-7 см к вентиляционным решеткам. Если вентиляция работает так, как нужно, то свободный конец полоски начнет затягивать в шахту. Свечи и спички для проверки не используйте. Если вентиляционная система неисправна, в ней может находиться скопление горючих газов. А горючие газы и огонь — крайне небезопасное сочетание.

http://1poclimaty.ru/www.youtube.com/watch?v=EwYaG6p2O5o

В случае если полоска бумаги не притягивается к отверстию или же притягивается крайне слабо, перед монтажом клапана приточной вентиляции придется заняться ее очисткой. В многоквартирных домах этой работой занимаются либо домовладельцы, либо управляющие компании. В случае если сделать это не представляется возможным, к примеру, из-за того, что вентиляция была повреждена при выполнении соседями ремонта, придется параллельно заняться и обустройством вытяжной системы.

Чтобы приточная вентиляция работала максимально эффективно, нужно, чтобы двери не закрывались слишком плотно. Между полом и дверным полотном должен быть небольшой зазор, обычно хватает 2-3 см. В случае если конструкция вашей двери такого промежутка не предусматривает, внизу дверного полотна обязательно нужно установить небольшую вентиляционную решетку.

Схема установки приточного клапана под подоконником.

Перед началом работы уделите должное внимание подготовке необходимых инструментов. Никаких труднодоступных и сложных в использовании приспособлений вам не понадобится

Подготовьте следующее:

  1. Перфоратор и бур. Диаметр инструмента должен соответствовать размерам приобретенного вами клапана. Если этого элемента нет, можете ограничиться использованием сверла по бетону. Но это повысит трудоемкость выполняемой работы.
  2. Строительная смесь для герметизации швов.
  3. Линейка для снятия замеров.
  4. Строительный уровень.
  5. Отвертка.
  6. Канцелярский нож.

Как сделать выбор, на чём остановиться

При выборе стоит обратить внимание на длину и диаметр трубы, чтобы её первого показателя хватило для установки в толщину ваших стен, а второго измерения было достаточно для доступа нужного количества воздуха. Немалую роль играет наличие регулировки потока воздуха, наличие нескольких ступеней её переключения для создания комфортного движения атмосферных масс в помещение

Особо стоит заметить выходное отверстие клапана, которое должно быть защищено от попадания влаги и решёткой с москитной сеткой от попадания через него насекомых

Немалую роль играет наличие регулировки потока воздуха, наличие нескольких ступеней её переключения для создания комфортного движения атмосферных масс в помещение. Особо стоит заметить выходное отверстие клапана, которое должно быть защищено от попадания влаги и решёткой с москитной сеткой от попадания через него насекомых.

Тип и класс шумоизоляции для удаления уличного шума особенно для зданий, расположенных по красной линии и около проезжей части крупных улиц, трасс и любых других дорог

Наличие тепловой изоляции также важно, без неё будет происходить промерзание основного цилиндра, стены, в комнату будет проникать переохлаждённый воздух, излишняя влага и прочие неприятности

Фильтр занимает не менее важную роль, его способность очищать поступающие воздушные массы от разнообразных загрязнителей повышает качество микроклимата внутри помещения.

Стеновой приточный клапан КИВ 125

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
