Проект электрики дома — типовые проекты электроснабжения частного дома

Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

• расчета мощности, вводных устройств и требуемого сечения проводов;
• расчета систем заземления и молниезащиты;
• схемы разводки электропроводки;
• плана расположения в здании кабельных линий и силового оборудования;
• сметы на расходные материалы.

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента, не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме, если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

Как рассчитать пропускную мощность электрической проводки

Группы потребителей

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.

Основные группы потребления

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.

Платные программы

До покупки некоторые разработчики предлагают ознакомиться с пробной версией продукта. Применяют временное ограничение на 15-30 дней без ухудшения функциональности. Также предоставляют варианты программ в базовом исполнении. Для получения доступа к расширенным возможностям надо внести соответствующую оплату.

Splan

Этот продукт создан для радиолюбителей. С помощью программы можно нарисовать электрическую схему любого уровня сложности с применением стандартных обозначений типовых компонентов. В тематическом разделе выбирают транзисторы, диоды, иные детали. Для перемещения выделяют необходимый элемент или группу. Созданные чертежи конвертируют в BMP, GIF, иной формат для вывода на печать.

Autocad

Для создания электрической схемы проводки квартиры (частного дома) надо купить дополнение к стандартному пакету — Electrical. Для проектирования схем можно использовать:

• автоматизированную нумерацию проводов;
• повторное применение нарисованных цепей;
• библиотеки с графическими обозначениями типовых компонентов;
• проверку работоспособности.

Nanocad

Это российский аналог Autocad. Базовая программа предоставляется бесплатно. Для работы с электрическими схемами надо приобрести специализированный модуль. Продукт предназначен для автоматизации проектирования силового оборудования гражданских объектов. С помощью встроенных инструментов можно сделать электро- и светотехнические расчеты. В подготовленном пакете формируются следующие документы:

• отчеты с результатами вычислений;
• кабельный журнал;
• схемы электропроводки;
• планы размещения оборудования;
• спецификации комплектующих.

Встроенные базы данных содержат сведения о наименованиях и параметрах оборудования. Для создания реалистичных изображений пригодятся модели в формате 3D.

Eagle

Этот программный продукт создан для автоматизации рисования электронных схем и печатных плат. Даже в платной версии отсутствует русификация. Есть специализированные сборки для инсталляции на ПК, работающие под управлением Windows и Linux.

Эльф

Программный комплекс для профессиональной разработки электротехнической проектной документации. С помощью специализированных моделей можно подготовить:

• чертеж с закладкой труб для кабельной трассы;
• план размещения выключателей в щите с учетом размеров изделий;
• расчет длины проводки;
• монтажную схему светильников.

Распределенный по группам отчет с нагрузками можно вывести на печать или сохранить в файле для хранения и экспорта.

Пошаговая инструкция

Монтаж электропроводки в доме подразумевает последовательность действий. Прежде чем браться за дело, нужно обязательно разработать план мероприятий, разделить все работы на следующие друг за другом этапы и неукоснительно следовать плану.

Также на этапе создания пошаговой инструкции необходимо составить список с приблизительным перечнем необходимой фурнитуры и расходных материалов. Точное количество материала, который приобретается на погонаж, станет понятным после разметки стен и обмеров.

Разметка схемы

Работы начинают с поверхностной разметки мест прокладки, коммутации кабелей, точек холостого пересечения коммуникаций, зон монтажа элементов управления цепями и точек разбора электричества: выключателей, розеток, люстр, светильников, соединительных коробок, щитков. Разметку удобно производить цветным мелом — магистрали обозначаются одним цветом, элементы фурнитуры — другими.

После того как схема будет перенесена с бумаги на стены, обнаружатся «узкие места» — точки пересечения электрических проводов с другими коммуникациями: водопроводными отопительными трубами, вентиляционными желобами и т.п. Категорически не допускается соприкосновение токопроводящих элементов с металлическими составляющими внутридомовых коммуникаций. Места возможных соприкосновений и неудобные для работы участки можно обойти, а при необходимости сместить.

Работы со стенами

Объем долбежных работ зависит от типа прокладываемой проводки в кирпичном доме: она может быть открытая и скрытая. Долбление, наиболее трудоемкая и травмоопасная часть мероприятия, связана с работой электрическими инструментами.

Необходимо соблюдать меры безопасности: пользоваться защитными средствами, занимать во время работы устойчивое положение, пользуясь режущим и долбящим инструментом выше уровня пола, использовать устойчивые лестницы, надежные стремянки, леса. Узкие и неудобные для работы электроинструментом места лучше обойти.

Открытая электропроводка

Если электроснабжение частного дома осуществляется поверх стен, необходимо произвести выборку отверстий для закладных элементов, в которых будут проложены провода, — кабельных каналов, гофровых труб, скоб, плинтусов. Открытый тип проводки считается менее трудоемким но его существенный недостаток — в нарушении эстетики помещений наружными элементами электромонтажа.

Скрытие проводки гипсокартонными панелями ведет к существенной потере объема жилых помещений. При открытом монтаже необходимо использовать специальные гофрированные трубы и кабельные каналы, изготовленные из негорючих пластмасс.

Закрытая разводка

Когда разводка электропроводки осуществлена в специально выбранных для этого в толще стен каналах, она называется закрытой. Выполняя подготовительную часть, придется основательно шуметь и пылить: сделать в кирпиче штробы под провода и выбрать корончатым сверлом отверстия для монтажа внутренних розеток и выключателей — тяжелая задача. Трудоемкость процесса оправдана конечным результатом — прекрасной эстетикой интерьера по завершении ремонта.

Производить электрификацию деревянного строения (бревенчатого дома или сооружения из бруса) закрытым способом нельзя, укладывать провода в толще дерева запрещается категорически. Чтобы не портить эстетику помещений, как вариант используют ретро-монтаж — свитые косичками провода фиксируются на специальных фарфоровых изоляторах. Розетки и выключатели устанавливают на диэлектрических подкладках из фарфора. Соединительные коробки должны быть пожаробезопасными.

План внутренней электрической сети в частном доме

Прежде чем составлять схему, где будет указано месторасположение кабелей и проводов, необходимо составить детальный план размещения бытовой техники, приборов освещения и другого электрооборудования как в самом доме, так и на территории домовладения. Принципиальная схема электропроводки в частном доме разрабатывается основываясь именно на этих данных. Допустим, если в жилых комнатах достаточно нескольких розеток для подключения маломощной бытовой техники, то в кухню и ванную комнату необходимо заводить несколько отдельных линий для обеспечения электричеством мощных стиральных машин, микроволновых печей и так далее.

На основании этого плана разрабатывается принципиальная схема разводки электропроводки. Она считается основополагающим документом для проведения монтажных работ и закупки всех необходимых комплектующих и материалов. Схема дает возможность точно рассчитать длину необходимого кабеля и проводов, их сечение, количество разветкоробок, выключателей, розеток и других элементов электропроводки. Она не позволит запутаться при выполнении работ по монтажу и ошибиться в выборе комплектующих изделий по техническим характеристикам. Поэтапный план разработки схемы электропроводки в частном доме приведен ниже.

1. На первом этапе необходимо определиться с типом электрической проводки. Существует всего два варианта: скрытая или наружная. Первый вид самый распространенный. В этом случае провода и кабели укладывают в специальные штробы, прорезанные в стенах, полах или потолке, после чего они замуровываются цементным раствором или другими строительными материалами. Наружная разводка, весьма популярная в далеком прошлом, сейчас используется в тех случаях, когда не рекомендуется прокладывать каналы в несущих конструкциях дома, а именно в деревянных строениях из бруса, оцилиндрованного бревна и так далее.
2. Далее следует разделить всю электропроводку по группам потребления. Вся сеть делится на следующие линии: для освещения, питания розеток, силовую, уличную и для хозпостроек. Каждая из линий прорисовывается на отдельном листе с указанием размеров помещений, толщины перегородок и стен и так далее. В заключительной фазе этого этапа, по подготовленным данным, рисуется общий план электропроводки частного дома со всеми элементами сети. Производится расчет необходимого сечения кабелей, количества комплектующих и материалов, необходимых для монтажа электропроводки в целом.

Разрабатывая принципиальную схему электроразводки в частном доме, следует знать, что современные СНиП обязывают исполнителя планировать проводку раздельно по комнатам, с разделение линий розеток и осветительных приборов. Это связано с требованиями безопасной эксплуатации электрических сетей. К тому же по комнатное разделение внутренней проводки более удобно в эксплуатации. При проведении ремонтных работ нет необходимости обесточивать весь дом, достаточно отключить от сети одну комнату.Разделение внутренней сети электроснабжения на линии по мощности и группам потребления позволяет использовать электрооборудование и кабельную продукцию с соответствующими техническими характеристикам. Например, для линии освещения можно применять провод с сечением 1.5 мм² и автоматический выключатель на 16 А. Этого достаточно для нормального функционирования нескольких светильников. А вот для подключения розеток необходимо использовать кабель с сечением 25 мм², соответственно и автомат большей мощности на 25 А. Все это позволяет оптимизировать технические характеристики всей внутренней сети и сократить затраты на приобретение материалов и оборудования.

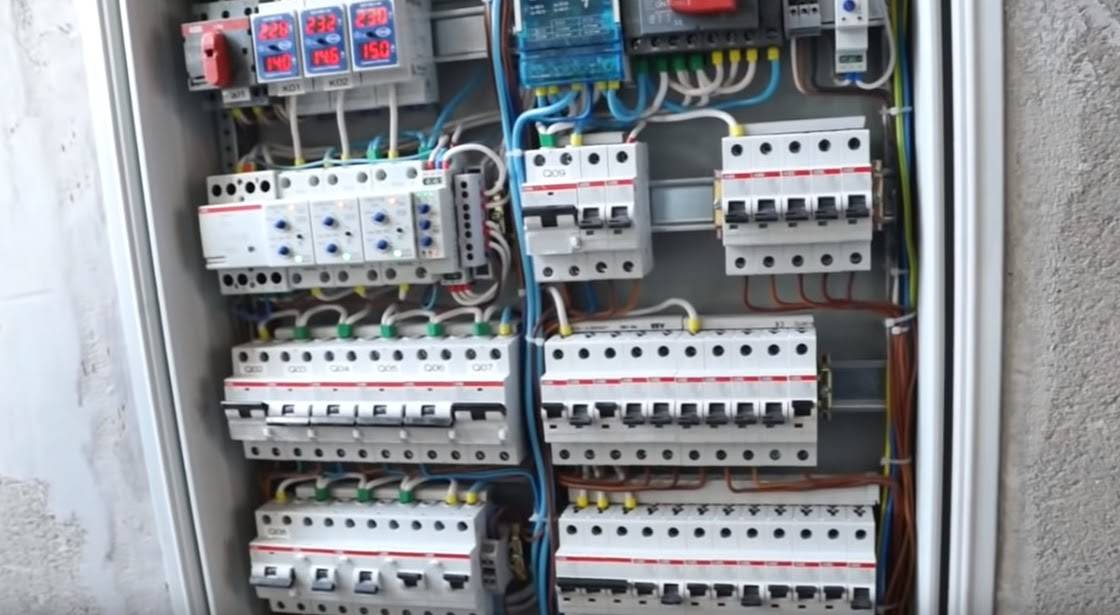

Все линии проводов и кабелей подходят к электрическому распределительному щиту. Для каждой из них устанавливается автоматический выключатель соответствующей мощности и если необходимо УЗО (устройство защитного отключения). Электрощит является неотъемлемой частью всей системы внутренней проводки и его необходимо включать в принципиальную схему электроразводки в частном доме, квартире или на даче. Для частного дома, возможно, потребуется включить в схему электропроводки стабилизатор напряжения, так как параметры электрического тока, очень часто бывают нестабильными.

Виды заземления

Готовые проекты электроснабжения дома должны предусматривать защиту от поражения от сети с бесперебойным напряжением. Следует понимать, что тот человек, который прикоснется к неизолированному (поврежденному) участку цепи, сам станет проводником, потому нужно обеспечить току другой объект для прохождения, со сравнительно меньшим сопротивлением.

Для этого, в зависимости от ситуации, подходит одно из двух следующих решений.

Контур

• вырывается траншея в форме треугольника со сторонами от 2 м, глубиной примерно в 0,5 м, можно больше;

• в каждой вершине в землю вертикально вбивается электрод, причем полностью, по самую «макушку»;

• вся тройка скрепляется горизонтально ориентированными стержнями (получается, что они будут идти вровень с грунтом); места стыков свариваются;

• полученная конструкция соединяется с вводным устройством здания.

После этого останется лишь измерить сопротивление тока, а если оно окажется неподходящим, добавить по проводнику в каждый угол и снова проверить. И делать так до тех пор, пока оно не станет приемлемым.

Модульное заземление

Другое его название – точечное; и метод становится все более используемым. Заключается в том, что в грунт перфоратором вбивается специальный электрод с параллельным снятием показаний.

Предлагаем посмотреть, как это осуществляется – весь процесс подробно показан на следующем ролике:

Кажется, что никаких сложностей здесь быть не может, правда? Но один нюанс все-таки есть: при напряжении на бытовом объекте в 220 или 380 В нормальный показатель сопротивления составляет до 30 Ом. И неспециалисту не понятно, на какую глубину продвигать стержень, чтобы его достичь. На 0,5 м, на 3 или, может быть, на все 20?

Поэтому электрический проект частного дома должны составлять и воплощать в жизнь именно опытные профессионалы, способные безошибочно выполнить расчеты и перенести их с бумаги и чертежей на землю.

Подключение (ввод) может быть воздушным и кабельным.

• В первом случае провод протягивается от граничащей с участком опоры и либо сразу заводится на ШРУ, либо доходит до стены здания, где соединяется с ВВГ посредством зажимов Р645, который после поступает в шкаф. Во внутренних помещениях он скрывается в коробе или в гофре.

• Во второй ситуации он в траншее прокладывается от ЛЭП-столба к счетчику, в металлической или ПВН-трубе, чтобы уберечь от вредного влияния воды, снега и других погодных факторов. Места стыков при этом дополнительно защищают монтажной пеной или термоусадкой.

Надеемся, из нашего обзора понятно, насколько объемной и комплексной задачей является разработка типового проекта по электроснабжению частного дома. Поэтому еще раз подчеркиваем, доверяйте ее профессионалам.

Контуры электропроводки

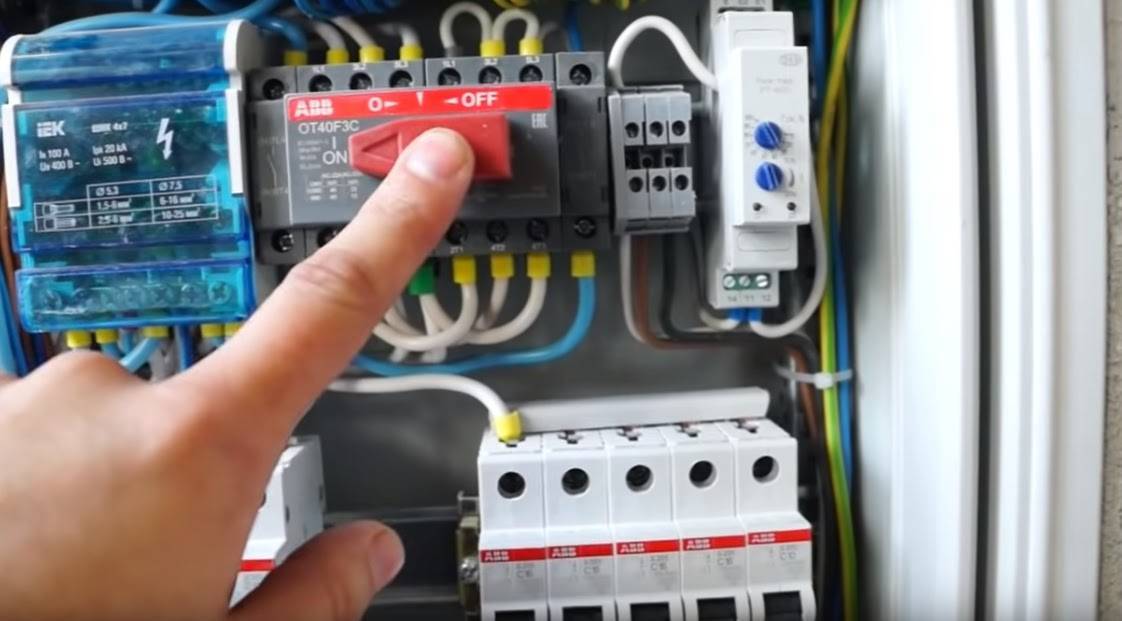

Итак, электричество в частный дом поступает через электрический счетчик. После него устанавливается распределительный щит. Именно от этого щита и начинается разводка различных проводов. Каждый из них может называться контуром.

Количество этих контуров напрямую зависит от количества комнат частного дома и электрических устройств, которые планируется использовать. В небольшом частном доме может быть всего два контура.

Один из них назначается для розеток, другой – для осветительных приборов.

Полезный совет: во время составления любой схемы проводки независимо от размеров частного дома всегда должна быть отдельная разводка на освещение и отдельная разводка на розетки.

Причиной этого является то, что осветительные приборы и подключенные приборы к розеткам имеют разные мощности. В результате для питания светильников нужны более тонкие провода, чем для питания холодильника или микроволновой печи или любого другого электрического устройства.

По сути дела этот совет можно назвать обязательным. Это позволит сэкономить на закупке кабелей. В противном случае, то есть, если к одной разводке подключать и розетки, и светильники, то при перегорании кабеля или замыкании вы не сможете использовать любой прибор или светильник, которые подключены к этому проводу.

Еще одним плюсом наличия большого количества контуров является легкий поиск неисправности.

Следует иметь в виду, что лучше организовать такую схему проводки, которая будет предусматривать монтаж большего количества контуров, чем требует частный дом. Это позволит уменьшить нагрузку на провода и устранит потребность в прокладке дополнительной разводки в будущем.

Обязательным правилом является оснащение каждого контура автоматическим выключателем. Группа контуров должна подключаться и к дифференциальному реле (УЗО). Как выключатель, так и УЗО монтируются в распределительном щитке.

При составлении схемы нужно учесть еще один нюанс: есть электроприборы, которые имеют большую мощность (водяной насос или электрическая плита). Для них нужно использовать кабель с большим сечением. Конечно, этот кабель будет отдельным контуром.

Что касается максимальной нагрузки на контур, то эта величина зависит от типа сети. Если она является трехфазной, то в домашних условиях максимальная нагрузка на одну разводку не должна превышать шести киловатт.

К одной разводки двухфазной системы нужно подключать устройства, общая мощность которых не должна быть большей двух киловатт. Это надо учитывать во время определения количества используемых контуров.

Реальная схема элекстроснабжения частного дома

Соблюдение этого условия позволит повысить уровень безопасности как трехфазной, так и двухфазной проводки в частном доме. В общем, схема проводки в частном доме может выглядеть следующим образом:

Если частный дом состоит из нескольких этажей, то электричество на каждый этаж должно подаваться через отдельную разводку. Специалисты рекомендуют производить подключение комнат по отдельности.

Этап второй: Составление технического задания и проект электроснабжения

Техническое задание это краткое изложение, что нужно получить от проекта.

По итогам обследования объекта определяем, что:

• Категория электроснабжения квартиры третья;
• Количество щитов – один. Это квартирный электрощит, размещается в прихожей;
• Разводка электропроводки делается скрыто по стенам под слоем штукатурки. Проходы в стенах делаются в трубах ПВХ с уплотнением;
• Все места установки щита, силовых розеток, светильников, бра, выключателей отмечены на схеме квартирной планировки;
• По каждому помещению составляется перечень устанавливаемого оборудования с указанием их мощности;
• Отдельно выделяются электрооборудование, требующее подводки отдельных кабелей питания.

В состав будущего проекта войдут:

– Записка пояснительная;
– Схемы электрическая квартирного щита;
– Схема групп розеточных сетей;
– Схемы групп освещения;
– Схемы распаек (расключение) в распределительных коробках;
– Список оборудования квартиры и необходимых материалов (спецификация).

Задание составлено, можно начинать этапы самого проектирования.

Схема электросети дома

Подключение СИП к дому В схеме подключения дома к однофазной электросети учитываются следующие обязательные моменты:

• Кабель или замещающий его СИП провод подключается прямо к шинам щита через электрический счетчик.
• После него каждую группу электроснабжения нужно подключить через заранее рассчитанный по токовой уставке «собственный» линейный автоматический прибор.
• Рабочий ноль и защитный провод каждой линейной группы в отличие от фазных жил коммутироваться не должны.

Нулевая жила «рвется» подобно фазе только при наличии в линейном ответвлении УЗО, которое допускается ставить как на одну группу, так и на их объединение. Далее жилы от группового автомата прокладываются в сторону распределительных коробок. От них электропроводка разводится по конечным потребителям (силовым розеткам и осветителям с выключателями).

В домах с большим количеством помещений при составлении схемы электропроводки принимается во внимание следующее:

• при проектировании удобно разбить потребители на отдельные группы: по одной на каждую комнату и на служебные пристройки;
• в примере проекта электроснабжения частного дома учитываются отдельные ответвления с автоматом, предназначенные для защиты стиральной машины или духовки;
• при подготовке проектных данных соблюдается требование равномерного распределения нагрузок по группам: из-за значительного количества потребителей они нередко загружают сеть неодинаково.

С учетом всех этих рекомендаций можно переходить к практической части реализации проекта.

Проектирование электрической сети

На основе схемы для частного дома при подготовке рабочего проекта электрической сети потребуется рассчитать нужное количество групп, а затем распределить потребители

Кроме того, важно определиться со способами монтажа линии и подсчитать возможную нагрузку на все подключенные к ней приборы

Выбор способа монтажа электропроводки

Начнем с выбора способа монтажа электрической сети. Электропроводка частного дома может быть выполнена открытым и скрытым способом. И от правильного выбора зависит не только количество групп, сечение проводов и суммарная стоимость монтажа, но и внешний вид всего дома.

На фото открытая электропроводка в деревянном доме.

Итак:

• Прежде всего отметим, что любой вид монтажа проводки может быть реализован в доме любой конструкции и из любых строительных материалов. Вопрос только в стоимости монтажных работ. Мы не будем приводить нормы монтажа для разных видов проводки в разных условиях. Эту информацию вы можете найти в других статьях на нашем сайте. Остановимся только на общепринятых нормах.
• Открытая проводка нашла широкое применение в домах из горючих материалов. В первую очередь это дерево, СИП панели и другие виды горючих стройматериалов. Для таких домов цена монтажа открытой проводки зачастую значительно ниже. Скрытая же проводка потребует немалых финансовых вливаний, а ее монтаж трудоемок.
• Скрытая проводка применяется преимущественно в домах их кирпича, пеноблоков и других не горючих материалов. Ведь такой вид проводки позволяет полностью скрыть инженерные сети, в то же время в домах из не горючих материалов она не предъявляет особых требований.

Расчет суммарной нагрузки дома

На следующем этапе проектирования вам необходимо рассчитать суммарную нагрузку по дому и по отдельным электроприемникам. Это необходимо для последующего формирования групп.

• Для этого нам прежде всего необходимо определиться с количеством электроточек и их максимальной потребляемой мощностью. Это зачастую становится самой серьезной проблемой для не профессионалов, но де-факто в этом нет нечего сложного.
• Каждая розетка или выключатель в доме смонтирован для определённого электроприбора или группы электроприборов. Нам достаточно выбрать наиболее мощный из них и в дальнейшем вести расчет для него.
• Мощность электроприбора можно посмотреть в паспорте прибора. Так же ее может содержать инструкция по эксплуатации. Если у вас нет не того не другого, то примерную мощность вы можете узнать в нашей таблице.
