Правила прокладки кабеля по фасаду здания

Кронштейны на стену

Итак определившись с точкой ввода, устанавливаете на ней монтажный крюк. Его нужно жестко закрепить на фасаде анкер болтами.
Если у вас осталось старое крепление от голых проводов (штырь с изоляторами), и оно достаточно надежное, то в качестве крюка можете использовать его. Вот пример такого исполнения:

Нередко и на самой опоре можно встретить такой вариант крепления анкерного зажима СИП. Но так делать нельзя.

Лучший вариант, когда зажим на столбе крепится на крюк, который в свою очередь притянут к опоре бандажной лентой со скрепами.
Почему так правильно, и в чем преимущество этой ленты и скреп, можно прочитать в статье “Монтаж бандажной ленты СИП. Инструмент, ошибки, инструкция”.

В качестве настенных крюков производители предоставляют большой выбор. Вот несколько вариантов и марок от разных фирм.

Универсальные крюки SOT 76 и настенные крюки SOT 28.

Кронштейны Ensto SO 279

Кронштейны IEK КАМ-4000

Кронштейны от КВТ КАБ-25

Кронштейн Sicam PA 69

Крюк универсальный CSC 16

Крюк для плоских поверхностей GHP

Крюк для ответвлений CST 12

Кронштейны Niled CA 16

Кронштейны CT 600, CB 600

Сводная таблица по кронштейнам:

Производитель
Марка кронштейна или крюка
ENSTO
SOT 76 – SOT 28 – SO 279
IEK
КАМ-4000
КВТ
КАБ-25
SICAM
PA 69 – SCS16 – GHP – CST 12
NILED
CA 16 – CT 600 – CB 600

Что об этом сказано в Правилах электромонтажа

  • В точках перехода (стыки, прокалывания и т.д.) необходимо устраивать изоляцию, свойства которой соответствуют характеристикам основного провода.
  • Все соединения проводов и жил кабеля выполняются в соответствии с ПУЭ: опрессовка, пайка, пайка или опрессовка.
  • В точках подключения, разветвления, переходов предусмотрен люфт (резерв кабеля на случай повторного переключения или ремонта).
  • Прокладываемый кабель не должен подвергаться растягивающим или раздавливающим нагрузкам.
  • Длина кабеля, проложенного вдоль стены здания, рассчитывается с учетом температурных диапазонов сжатия-растяжения. Смещение проволоки под действием температуры не должно создавать условий для механических растягивающих усилий.
  • Все ответвления и соединения должны быть доступны для осмотра и ремонта без механического вмешательства в конструкцию здания.
  • Металлические части конструкции необходимо защищать от коррозии.
  • В том случае, если кабель проложен по фасаду с использованием труб, гибких труб, закрытых водоводов, есть возможность оперативной замены проводки.
  • Конструкционные элементы, утеплитель, точки перехода необходимо подбирать в соответствии с окружающей средой использования: погодными условиями, воздействием ультрафиолетовых лучей, температурным режимом.

Описание и виды СИП

Самонесущий электропровод состоит из нескольких изолированных друг от друга жил (переплетенная между собой алюминиевая проволока). При прокладке новых линий по ГОСТу Р 52373-2005 требуется использовать самонесущий кабель. По новым правилам ПУЭ эти кабели рекомендуется применять для подключения потребителей электричества.

На сегодняшний день существуют такие виды СИП:

  • СИП-1. Это четырехжильный кабель, используемый в трехфазных электросетях напряжением до 1000 В. Причем три его жилы рассчитаны на подключение фаз (изолированы друг от друга), а четвертая (нулевая) идет без оплетки и имеет стальную сердцевину. Производят также кабель СИП-1А, в котором нулевая жила заизолирована.
  • СИП-2. В этом кабеле все жилы заизолированы. Область применения у него такая же, как у описанного выше кабеля.
  • СИП-3. Это одножильный провод с полиэтиленовой изоляцией. Благодаря стальной сердцевине он отличается высокой прочностью. Его используют в электросетях до 35 кВ.
  • СИП-4. Это четырехжильный кабель с полиэтиленовой изоляцией, рассчитанный на ЛЭП до 1000 В. В нем нет жилы со стальным сердечником. Его часто используют для выполнения ответвлений от основной ЛЭП на дачах и в частном секторе.
  • СИП-5. Он включает две и более заизолированных жилы, при этом все они без стального сердечника. Этот кабель используют в электросетях до 1000 В.

2.3.124

Прокладка контрольных кабелей допускается пучками
на лотках и многослойно в металлических коробах при соблюдении следующих
условий:

1. Наружный диаметр пучка кабелей должен быть не более 100
мм.

2. Высота слоев в одном коробе не должна превышать 150 мм.

3. В пучках и многослойно должны прокладываться только
кабели с однотипными оболочками.

4. Крепление кабелей в пучках, многослойно в коробах,
пучков кабелей к лоткам следует выполнять так, чтобы была предотвращена
деформация оболочек кабелей под действием собственного веса и устройств
крепления.

5. В целях пожарной безопасности внутри коробов должны
устанавливаться огнепреградительные пояса: на вертикальных участках – на
расстоянии не более 20 м, а также при проходе через перекрытие; на
горизонтальных участках – при проходе через перегородки.

6. В каждом направлении кабельной трассы следует
предусматривать запас емкости не менее 15% общей емкости коробов.

Прокладка силовых кабелей пучками и многослойно не
допускается.

Разновидности крепежа для СИП

Для прокладки самонесущего провода используют следующие крепежные элементы:

  • промежуточные поддерживающие зажимы;
  • кронштейны для крепления анкерных зажимов;
  • кронштейны для крепления промежуточных зажимов;
  • анкерные кронштейны для проводов энергопотребителя;
  • анкерные зажимы для изолированной несущей нейтральной жилы;
  • анкерные зажимы для проводов энергопотребителя;
  • монтажные крюки;
  • крепежную ленту (лента должна быть из нержавейки);
  • скрепы из нержавейки;
  • бугели из нержавейки;
  • стяжки крепежные;
  • фасадные крепления для СИП;
  • вязки спиральные.

Хомуты

Многие зажимы позволяют крепить сразу два самонесущих кабеля. Для этого нужно использовать еще один хомут. В этом случае крепление СИП позволит сэкономить не только материалы, но и свободное место. Запрещается использовать простые кабельные хомуты в этих целях. Нужно ставить только хомуты для самонесущего провода – они широкие. Кроме того, их изготавливают из высокопрочной пластмассы, поэтому они более долговечные.

Анкерные зажимы

С помощью этих зажимов крепят СИП с изолированной несущей нейтральной жилой. Анкерный зажим состоит из корпуса и самонастраиваемых клиньев, позволяющих бережно зажимать нейтральную жилу.

Благодаря гибкому тросику можно устанавливать до трёх зажимов на одном кронштейне.

Фасадные и столбовые кронштейны

Кронштейны надежно удерживают анкерные зажимы на фасаде. Они различаются по конструкции. При выборе этих крепежей нужно учитывать, с какой целью используется кабель, потому что силовые провода часто сильно нагреваются (допускается нагрев жил до 90°С). Такая арматура для крепления СИП должна обеспечивать большой зазор между стенами и кабелем, чтобы он хорошо охлаждался.

Для монтажа с лентой нужно использовать кронштейны с большими ограничительными выступами. При эксплуатации ЛЭП в них появляется люфт, который связан с растяжением ленты. Если эти узлы крепления СИП на опорах с небольшими выступами, то он может соскочить с места крепления.

Чертеж анкерного крепления самонесущего кабеля к железобетонной опоре приведен ниже.

Особенности прокладки СИП

Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.

  • раскаточное устройство;

  • натяжитель бандажной ленты;

  • крепежные материалы;
  • натяжитель линии;
  • динамометр.

Поэтапный монтаж:

  1. Устанавливают опоры.
  2. На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
  3. При помощи оборудования разматывают и подвешивают трос-лидер.
  4. Протягивают СИП на опоры и натягивают.
  5. Крепят кабель на опорах.
  6. Обустраивают линейные ответвления от магистрали.

Подготовка к раскатке кабеля

На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.

Протягивание провода СИП на опоры

Важно.  Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем

Протяжка трос-лидера

Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.

Вертлюг для соединения троса и СИП

Раскатка

Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.

Крепление к опорам

Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.

Промежуточные зажимы для крепления СИП на столбе

Оконечное крепление кабеля

Натяжка

Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.

Натяжитель сип кабеля

Подвод к электрифицируемому объекту

Монтажом СИП -кабеля от столба к дому занимается обслуживающий воздушную линию персонал только после того, как все монтажные работы по прокладке СИП по опорам будут завершены.

Подключение выполняют от опоры, расположенной вблизи дома. Для крепления провода используют анкерные зажимы, которые устанавливают на столбе воздушной линии и фасаде подключаемого к источнику электроэнергии объекта. Один конец СИПа зажимают на опоре, оставляя часть для подключения к линии. Другой конец СИП фиксируют в зажиме на доме после ручного натяжения приблизительной силы.

Крепление кабеля сип на столбе

Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг

Особенности монтажа на опоре

Если питающая воздушная линия выполнена с использованием оголённого провода, то кронштейн для фиксации анкерного зажима монтируют под траверсой с изоляторами. Если линия проложена с использованием СИП, то кронштейн фиксируют под линейными креплениями. Для соединения с линией используют специальные зажимы для соединения оголённых проводов или прокалывающие зажимы для СИП в зависимости от типа воздушной линии.

Альтернатива открытой прокладке кабеля по фасаду

Причины, по которым не следует монтировать СИП или другой провод открытым способом по стене:

  1. Дом обшит пожароопасным утеплителем, декоративной обивкой: сайдингом, деревянной вагонкой.
  2. Имеется опасность механического воздействия на кабель: открывающиеся ставни, ветки деревьев, и другое.
  3. Просто из эстетических соображений: не хочется, чтобы по фасаду был проложен кабель на расстоянии 6 см от стены.
  4. Используемый кабель по характеристикам не предназначен для открытого монтажа на внешних стенах зданий.

В таком случае применяется закрытый кабельный короб, или металлорукав. Он может быть закреплен непосредственно на стене. Если поверхность покрыта пожароопасным материалом — рукав не должен поддерживать горение.

Специальных требований нет, принцип монтажа аналогичен кабелю СИП. Единственное обязательное условие — при заведении рукава (короба) в коммутационные или распределительные щитки, обеспечивается защита от попадания влаги во внутреннюю полость.

Виды хомутов для СИП

Большинство из зажимов позволяют одновременно крепить два провода СИП. Нужно лишь использовать дополнительный хомут. Экономия материалов и свободного места при этом вас очень обрадует.

Только не вздумайте использовать обычные кабельные хомуты для этого. Хомуты для СИП толще, шире и гораздо прочнее. Имеют двойную усиленную застежку.

И самое главное — пластмасса из которого они сделаны, стойкая к ультрафиолету. Такой хомут провисит на улице долгие годы без потери своих качеств.

Хомут EnstoХомут IEKХомут SicamХомут Niled

Хомут для СИП Ensto PER 15, PER 26, PER 14.1

Хомут для СИП IEK XC

Стяжной ремешок Sicam CCD

Стяжные хомуты Niled

Некоторые в погоне за экономией, вместо стандартных фасадных креплений СИП предпочитают покупать похожую расходку для труб.

Делать этого нельзя, так как данные изделия опять же не рассчитаны на уличный монтаж. Через год эксплуатации (зима-лето) резиновые уплотнения рассохнуться и своими краями такой крепеж задерет изоляцию. Кроме того ни о каком безопасном расстоянии от стен уже не может быть и речи.

Прокладка кабеля по фасаду здания: нормы, требования и особенности монтажа

Основные требования ПУЭ должны соблюдаться независимо от способа и места установки электрической проводки. Прокладка кабеля по фасаду здания не является исключением: здесь имеются определенные нюансы и подвохи, справиться с которыми без опыта и знаний невозможно.

Для начала проясним: прокладка по фасаду — неотъемлемый процесс электрификации дачного дома, коттеджа и гаража. Эти действия могут быть необходимы в многоэтажных квартирных зданиях, когда требуется установка кондиционера (наружного блока), камеры видеонаблюдения, спутниковой антенны и так далее. Любые несоблюдения правил установки могут привести к некорректной работе оборудования, стать причиной ударов электрическим током и возгорания.

Подвод провода к системам видеонаблюдения

В ПУЭ указано, что по фасаду здания провод можно вести открытым и закрытым методами. Конкретный выбор зависит от нескольких факторов, включая условия окружающей среды, используемый кабель, материал, из которого изготовлены стены, и место крепления линии электроснабжения. Разные нормы по прокладке кабеля описаны для кирпичных, каменных, бетонных и древесных стен.

Ситуации, когда без прокладки по фасаду не обойтись

К перечисленным выше ситуациям добавим наиболее простую: при организации ЛЭП по воздуху на пути магистрали встало здание — препятствие, которое можно преодолеть двумя способами. Во-первых, есть более дорогостоящий вариант с обходом здания (потребуется много столбов, кабеля и других приспособлений). Во-вторых, можно существенно сэкономить, если проложить линию по фасаду здания. Несколько десятилетий назад второе было недоступно, поскольку воздушные ЛЭП создавались исключительно на оголенных проводах.

Наружная прокладка кабеля по стене

Остановимся на решении задачи в быту. Раньше при строительстве коттеджей и частных домов в дачных поселках часто возникала неприятная ситуация: магистральная линия шла с одной стороны дома, а распределительный щиток был установлен на стену, направленную в противоположную сторону. Такое обычно заканчивалось монтажом дополнительного столба. И нередко объект приходилось вкапывать прямо на своем участке.

Однако сегодня в ПУЭ прописана возможность применения самонесущего изолированного провода (СИП), который может быть проложен по фасаду здания. Для этого достаточно протянуть линию от магистрального столба к ближайшей точке здания, затем довести по стене до распределительного щитка. Рекомендуется вести кабель по горизонтальной линии вплоть до щитка. Когда он будет сверху, то провод можно опускать.

Последовательность операций по креплению провода СИП к дому следующая:

1. Размечаем место под установку кронштейна на фасаде здания. Перфоратором сверлим отверстия по анкеры. С помощью металлических анкеров закрепляем кронштейн.

2. По линии прохода провода по фасаду дома устанавливаем фасадные кронштейны через каждые 0,7 м.

3. Устанавливаем натяжной зажим на ответвляющийся провод. Для этого раскручиваем зажимной винт, вставляем провода на посадочное мести и затягиваем винт. Одеваем петлю зажима на крюк. Ответвления провода должно быть достаточно для подключения к счетчику или вводу в дом.

4. С помощью бандажной ленты и специального инструмента закрепляем крюк на опоре (столбе).

5. Устанавливаем натяжной зажим, одеваем его на крюк опоры и отмечаем место присоединения к магистральному проводу.

6. Фиксируем провод в фасадных кронштейнах

7. Присоединяем ответвляющие провода на дом к воздушной магистрали с помощью прокалывающих зажимов. Для этого отрезаем ответвляющий провод на нужную длину и вставляем его конец до упора в прокалывающий зажим, предварительно оторвав защитный колпачок на входе. Устанавливаем зажим на провод магистрали и затягиваем гайку до срыва.

Крепление провода СИП к дому выполнено с помощью типовой присоединительной арматуры. Быстро, надежно, безопасно. А присоединение как ниже на картинке пусть останется в прошлом.

Крепить провод СИП можно с помощью различной арматуры, но в любом случае это должна быть качественная продукция. С электричеством экспериментировать нельзя.

Прокладка кабеля по фасаду здания без выполнения перехода

Общие правила наружной прокладки по стене здания:

Минимальные расстояния до элементов при горизонтальной прокладке:

  • над наличниками окон или дверей — 30 см;
  • под наличниками окон или платформой балкона (нижняя плоскость) — 50 см;
  • над грунтом — 275 см.

Минимальные расстояния до элементов при вертикальной прокладке:

  • до наличников окон — 50 см;
  • до края балконов или дверей — 100 см.

Минимальное расстояние от СИП до стены — 6 см.

Последний пункт требует расшифровки. Он относится исключительно к СИП, и связан с особенностями его конструкции. Этот провод не имеет внешнего слоя изоляции, покрытие есть только на токоведущих жилах. Изоляционный материал (ПЭТ) поддерживает горение, и сохраняет свойства только при температуре до 70–90°, в зависимости от модификации. Кроме того, есть СИП с голой жилой, которая используется как нулевая.

По причине невысокой противопожарной стойкости, этот кабель не должен крепиться вплотную к стене. Если кабель загорится, огонь не перекинется на стену. Для монтажа используются специальные фасадные крепления.

Важно! Если после прокладки кабеля, на стену будут монтироваться изоляционные панели — расстояние до СИП рассчитывается по новой наружной плоскости, увеличиваясь на толщину панелей

Структурные различия СИП

В сетях напряжением до 1кВ применяется всего два типа изолированных проводов, хотя их существует больше. Чтобы понять, в чём состоит разница между ними, мы представили небольшой информационный список:

СИП – 1

СИП-1 представляет собой пучок скрученных фазных проводов с изоляцией и одного неизолированного нулевого проводника, выполненного из высокопрочного сплава АВЕ. Имеет от одной до четырёх токопроводящих жил.

СИП – 2 Отличительным признаком СИП-2 является наличие изоляции не только на фазных проводах, но и на нулевой жиле, и естественно, он отличается более высокой стоимостью. Именно поэтому его применяют в основном на высоковольтных линиях. СИП – 4 Этот вид провода имеет минимум две токоведущих жилы, но при этом несущая (нулевая) у него отсутствует. Он предназначен именно для выполнения ответвлений от ЛЭП в сторону зданий и прокладки по стенам.

Благодаря наличию изоляции, провод СИП имеет эстетичный вид. Это, конечно, важный нюанс – но больше для потребителя. Энергоснабжающие организации ценят СИП за то, что изоляция не позволяет осуществить «наброс» на провод, и таким образом пользоваться ресурсом в обход приборов учёта. Ещё одно преимущество состоит в том, что оболочка даёт возможность подключить два провода друг к другу, не снимая с них напряжения – правда, для этого требуется специальная арматура.

Прокладка кабеля по крыше

» Статьи » Прокладка кабеля по крыше

Вопрос:

Согласно ПУЭ п.2.1.75 наружная электропроводка по крышам… не допускается. Но этот пункт относится только к электропроводкам, то есть кабели сечением до 16 мм.кв. Прошу разъяснить, возможна ли прокладка кабельных линий сечением выше 16 мм.кв. по кровле из сгораемых материалов и каким образом.

Ответ:

Прокладка проводов и кабелей сечением до 16 мм кв. по крышам жилых, общественных зданий и зрелищных предприятий не допускается, а способы прокладки кабелей сечением более 16 мм кв. для электроснабжения зданий другого назначения указаны в главе 2.3. ПУЭ, среди них способ прокладки кабелей по крыше не предусмотрен.

В соответствии с п.2.1.2. Правил устройства электроустановок (ПУЭ) электропроводкой называется совокупность проводов и кабелей с относящимися к ним креплениями, поддерживающими защитными конструкциями и деталями, установленными в соответствии с ПУЭ.

В соответствии с п.2.1.75. ПУЭ наружная электропроводка по крышам жилых, общественных зданий и зрелищных предприятий не допускается, за исключением вводов в здания (предприятия) и ответвлений к этим вводам.

При этом глава 2.1.

ПУЭ* распространяется на электропроводки силовых, осветительных и вторичных цепей напряжением до 1 кВ переменного и постоянного тока, выполняемые внутри зданий и сооружений, на наружных их стенах, территориях предприятий, учреждений, микрорайонов, дворов, приусадебных участков, на строительных площадках с применением изолированных установочных проводов всех сечений, а также небронированных силовых кабелей с резиновой или пластмассовой изоляцией в металлической, резиновой или пластмассовой оболочке с сечением фазных жил до 16 мм(2).

При сечении более 16 мм* следует руководствоваться главой 2.3. ПУЭ.

В свою очередь, глава 2.3. ПУЭ  предусматривает следующие способы прокладки кабелей:

На территориях электростанций – в туннелях, коробах, каналах, блоках, по эстакадам и в галереях;

На территориях промышленных предприятий – в земле (в траншеях), туннелях, блоках, каналах, по эстакадам, в галереях и по стенам зданий;

В городах и поселках – в земле (в траншеях), в коллекторах и кабельных туннелях, в блоках или трубах.

Внутри зданий – непосредственно по конструкциям зданий (открыто и в коробах или трубах), в каналах, блоках, туннелях, трубах, проложенных в полах и перекрытиях, а также по фундаментам машин, в шахтах, кабельных этажах и двойных полах.

Прокладка кабелей по крышам зданий Правилами устройства электроустановок не предусмотрена.

perekos.net

Прокладка кабеля по крыше зданий

требования правил

ПУЭ-7 7.1.41. Электропроводка на чердаках должна выполняться в соответствии с требованиями разд. 2.

Монтаж электропроводки по правилам устройства электроустановок (ПУЭ)

В отличие от массы действующих нормативов в различных сферах, ПУЭ как раз не новодел, а старожил – первое издание правил датируется 1946 годом. С развитием технологий и ужесточением требований к безопасности и надежности электрических систем, эти правила, раз за разом претерпевали изменения. Сегодня «настольной книгой электрика» является уже 7-е издание, действующее с ноября 2003 года (последние изменения 2016 г.). Но, по большому счету, это модернизированный вариант 6-го издания, введенного в обиход еще минэнергетики СССР в 1985 году, из которого некоторые разделы и главы убрали, а некоторые добавили. В частности, ужесточили требования к безопасности электросетей, чтобы максимально соответствовать международным стандартам в этой сфере.

По ПУЭ выбор видов электропроводок и способов прокладки базируется на условиях пожарной безопасности. В таблице 2.1.3. расписаны все допустимые варианты.

Вид электропроводки и способ прокладки по основаниям и конструкциямИз несгораемых и трудносгораемых материаловПровода и кабели
Из сгораемых материалов
Открытые электропроводки
На роликах, изоляторах или с прокладкой несгораемых материаловНепосредственноНезащищенные провода, защищенные провода и кабели в оболочке из сгораемых материалов
НепосредственноНепосредственноЗащищенные провода и кабели в оболочке из несгораемых и трудносгораемых материалов
В трубах и коробах из несгораемых материаловВ трубах и коробах из трудносгораемых и несгораемых материаловНезащищенные и защищенные провода и кабели в оболочке из сгораемых, трудносгораемых материалов
Скрытые электропроводки
С подкладкой несгораемых материалов¹ и последующим оштукатуриванием или защитой со всех сторон сплошным слоем других несгораемых материаловНепосредственноНезащищенные провода; защищенные провода и кабели в оболочке из сгораемых материалов
С подкладкой несгораемых материалов¹НепосредственноЗащищенные провода и кабели в оболочке из трудносгораемых материалов
НепосредственноНепосредственноТо же, из несгораемых
В трубах и коробах из трудносгораемых материалов — с подкладкой под трубы и короба несгораемых материалов¹ и последующим заштукатуриванием²В трубах и коробах: из сгораемых материалов — замоноличенно, в бороздах и т. п., в сплошном слое несгораемых материалов³Незащищенные провода и кабели в оболочке из сгораемых, трудносгораемых и несгораемых материалов
То же из несгораемых материалов — непосредственноТо же из трудносгораемых и несгораемых материалов — непосредственноНезащищенные провода и кабели в оболочке из сгораемых, трудносгораемых и несгораемых материалов

¹ Подкладка из несгораемых материалов должна выступать с каждой стороны провода, кабеля, трубы или короба не менее чем на 10 мм.

² Заштукатуривание трубы осуществляется сплошным слоем штукатурки, алебастра и т. п. толщиной не менее 10 мм над трубой.

³ Сплошным слоем несгораемого материала вокруг трубы (короба) может быть слой штукатурки, алебастрового, цементного раствора или бетона толщиной не менее 10 мм.

Несмотря на то, что ПУЭ действуют уже более полувека, не все понимают, что они распространяются и на жилые дома. Так, к одной из предыдущих статей, посвященной способам прокладки электропроводки в домах из различных материалов, появился такой комментарий:

Монтаж электросетей

Работы по монтажу электроснабжения зданий и других сооружений предусматривают выполнение ряда операций, в их числе:

  • штробление стен под электропроводку;
  • создание отверстий в стенах;
  • сверление отверстий в межэтажных перекрытиях;
  • установка распределительных щитов;
  • прокладка проводов.

Проектирование электроснабжения предприятий и других объектов, качество монтажных работ должны обеспечивать высокий уровень электробезопасности, точное соответствие параметров энергоснабжения требуемым. Доверив эту работу нам, Вы гарантированно останетесь довольны качеством предоставленных услуг.

Штробление и сверление

НаименованиеЕд. изм.Цена (руб)Действие
Штробление канала в бетоне 20х20 ммм.п.190Заказать
Штробление канала в бетоне 40х40 ммм.п.370Заказать
Штробление канала в бетоне 70х70 ммм.п.740Заказать
Штробление канала в бетоне 100х100 ммм.п.990Заказать
Штробление канала в кирпиче 20х20 ммм.п.170Заказать
Штробление канала в кирпиче 40х40 ммм.п.290Заказать
Штробление канала в кирпиче 70х70 ммм.п.490Заказать
Штробление канала в кирпиче 100х100 ммм.п.690Заказать
Штробление канала в пеноблоке или ГКЛ 20х20 ммм.п.110Заказать
Штробление канала в пеноблоке или ГКЛ 40х40 ммм.п.180Заказать
Штробление канала в пеноблоке или ГКЛ 70х70 ммм.п.290Заказать
Штробление канала в пеноблоке или ГКЛ 100х100 ммм.п.490Заказать
Штробление деревянных поверхностей 20х20 ммм.п.220Заказать
Штукатурка штроб частичнаям.п.50Заказать
Штукатурка штроб полностьюм.п.90Заказать
Сквозное сверление в бетоне до Ø32 ммсм.10Заказать
Сквозное сверление в бетоне до Ø75 ммсм.30Заказать
Сквозное сверление в кирпиче до Ø32 ммсм.6Заказать
Сквозное сверление в кирпиче до Ø75 ммсм.20Заказать
Сквозное сверление в пеноблоке до Ø32 ммсм.4Заказать
Сквозное сверление в пеноблоке до Ø75 ммсм.10Заказать
Отверстия в металле до Ø32 мм с вальцовкойшт.140Заказать
Сверление отверстия под установочную коробку в бетонешт.240Заказать
Сверление отверстия под установочную коробку в кирпичешт.190Заказать
Сверление отверстия под установочную коробку в гипсолите, пеноблокешт.150Заказать
Сверление отверстия под распаячную коробку в бетонешт.350Заказать
Сверление отверстия под распаячную коробку в кирпичешт.290Заказать
Сверление отверстия под распаячную коробку в гипсолите, пеноблокешт.180Заказать
Подготовка площадки для встраиваемых розеток/выключателейшт.550Заказать

Стоимость электромонтажных работ в Москве: прайс-лист на 2020 г.

Частные случаи прокладки электрокабеля на крыше

Монтаж открытого электрического силового кабеля на крыше, имеющего сечение менее 16 мм² недопустим. Среди способов укладки в п. 2.3 Правил, также нет упоминания о монтаже проводки свыше этой нормы. Приведенное правило справедливо для силовых линий электропередач, с напряжением до 1 000 Вт.

В то же время низковольтный греющий кабель вполне допустимо и даже необходимо применять там, где образуются наледи. Это позволит не повредить карниз крыши, а главное уберечься от непроизвольного схода  большого количества снега. Постепенно нарастает нагрузка, снежная глыба и сосульки создают опасность особенно для людей.

В последнее время возможности прокладки кабеля связи ограничены пропускной способностью внутренних каналов. Это приводит к разветвленной паутине проводов различных провайдеров на крышах многоэтажных домов. Их монтаж имеет также свою специфику.

На заметку: Существуют особенности прокладки силового кабеля в скатных крышах. У данной проблемы есть еще один аспект, кровля, как и крыша, могут быть разными, в том числе и скатными, из горючих материалов, например, дерева. Существует разница между понятиями кровли и крыши в целом, так как в последнем случае может подразумеваться и чердачное помещение скатных крыш.

После ввода электрокабеля в объект, он неизбежно проходит по чердаку крыши, разумно предположить,  что вышеуказанными правилами также регламентируются условия дальнейшего монтажа.

Это отельная специфика и мы не будем здесь ее рассматривать.

Скажем лишь, что согласно правилам,  кабель должен быть в защищенной несгораемой оболочке (металлорукав) закрепленным на металлических хомутах, и проходить по чердаку крыши исключительно в открытом виде.

Частные случаи прокладки электрокабеля на крыше

Монтаж открытого электрического силового кабеля на крыше, имеющего сечение менее 16 мм², как было уже указано со ссылкой на п. 2.1. 75 ПУЭ недопустим. Среди способов укладки в п. 2.3 Правил, также нет упоминания о монтаже проводки свыше этой нормы. Приведенное правило справедливо для силовых линий электропередач, с напряжением до 1 000 Вт.

Статья в тему: Правильное штробление стен под проводку без пыли

В то же время низковольтный греющий кабель вполне допустимо и даже необходимо применять там, где образуются наледи. Это позволит не повредить карниз крыши, а главное уберечься от непроизвольного схода большого количества снега. Постепенно нарастает нагрузка, снежная глыба и сосульки создают опасность особенно для людей.

В последнее время возможности прокладки кабеля связи ограничены пропускной способностью внутренних каналов. Это приводит к разветвленной паутине проводов различных провайдеров на крышах многоэтажных домов. Их монтаж имеет также свою специфику.

Монтаж СИП по деревянным стенам и сайдингу

А что делать если у вас стена не кирпичная или бетонная, а выполнена сайдингом или другим пожароопасным материалом?

Вот результаты выгорания СИП прямо внутри поддерживающих зажимов. Представьте что это будет на вашей стене.

Можно спрятать его в металлорукав, после чего все это прикрепить к стене через клипсы с длинными саморезами. Чтобы было покрасивее металлорукав можно выбрать с двойной изоляцией.

Данный вариант широко распространен, но имеет как преимущества, так и недостатки.

Плюсы:

  • вся конструкция выглядит более эстетично
  • вариант применим, когда не хочется чтобы СИП выступал от стен на целых 6см
  • обеспечивается дополнительная механическая защита

Недостатки:

  • лишние затраты на металлорукав и крепления к нему
  • как бы вы не старались, вы не сможете обеспечить достаточную герметичность конструкции. Вот реальный отзыв одного из пользователей с forumhouse.ru
  • помещая провод СИП в гофру или трубу вы ухудшаете условия его охлаждения

При жаркой температуре окружающего воздуха и номинальной нагрузке, такой провод уже не способен без последствия пропустить через себя максимально возможный ток. Что может привести к повреждению изоляции.

Причем произойдет это внутри гофры и видеть вы этого даже не будете. Относится это в первую очередь к магистральным СИП больших сечений.

У отпаечных вводов в дома сечением 16мм2, как правило большой запас по номинальному току. Для СИП 2*16 Iном=75А.

Это практически в 2 раза больше, чем вводной автомат, устанавливаемый в большинство ВРУ и шкафов учета (32-40А). Чтобы перегреть такой СИП бытовой нагрузкой, нужно очень сильно постараться.

Также важно помнить что простой СИП нельзя заводить внутрь дома. Для этого он должен иметь маркировку Нг-негорючий

Подробнее о таких марках и их характеристиках можно ознакомиться в статье «Марки СИП проводов — отличия, характеристики».

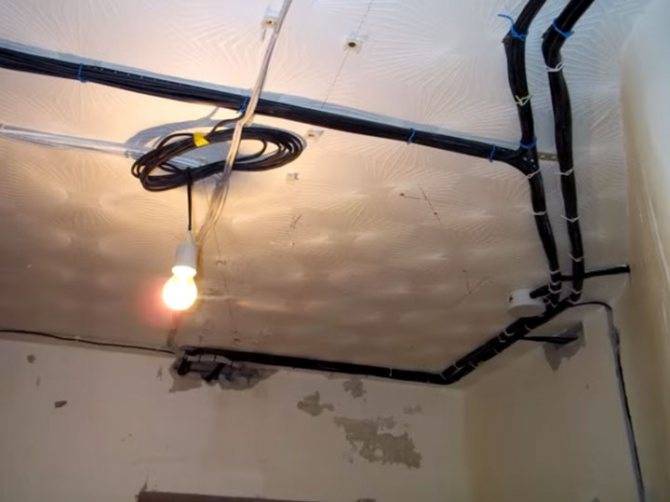

Гофра на потолке


Сторонники прокладки эл.проводов по потолку без защиты приводят три довода:

монтаж кабеля на потолке без гофры допускается

экономит кучу денег

экономит время на саму работу

При этом практически всегда имеется в виду прокладка кабелей в пучках.

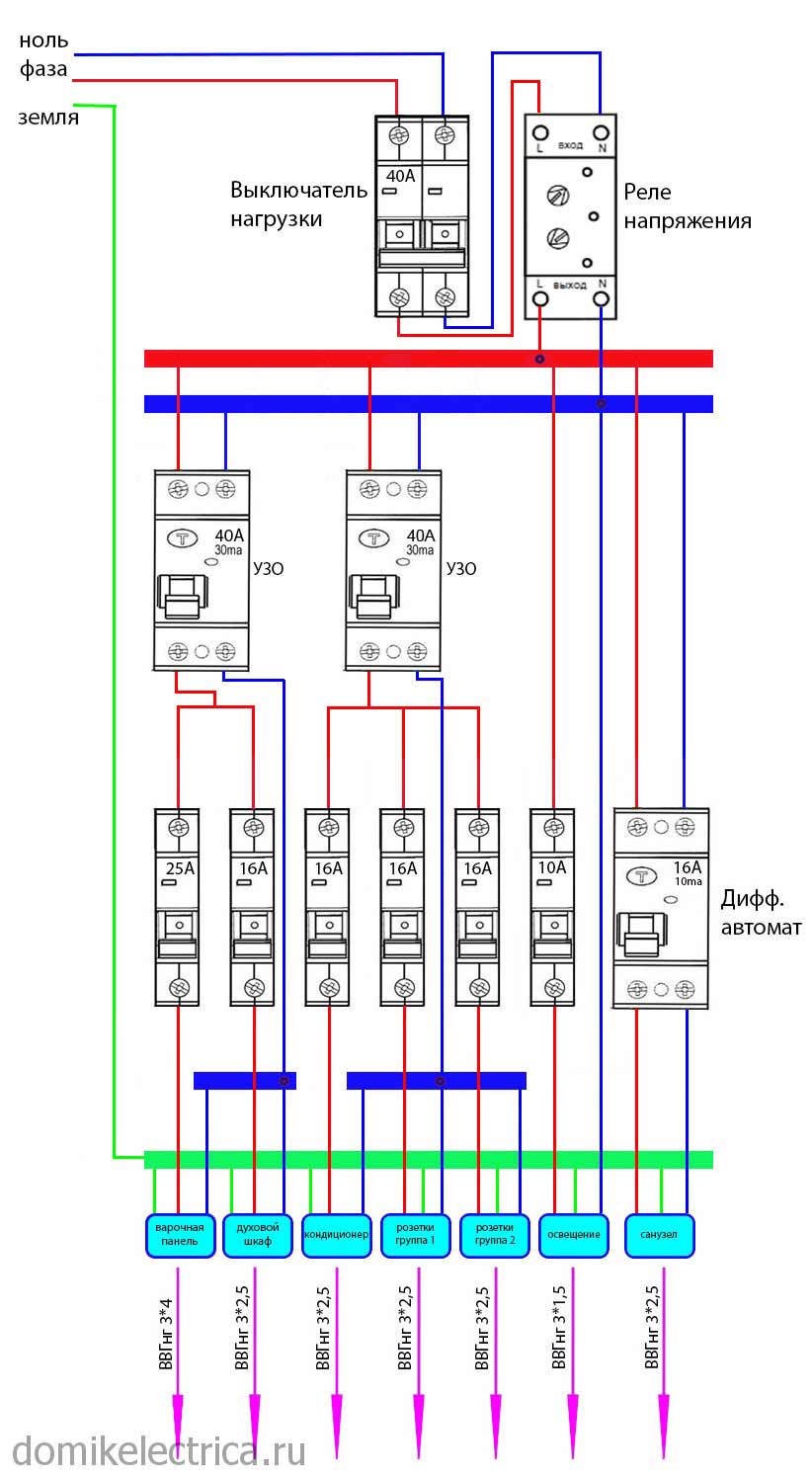

А вместе с пучками сразу нужно вспоминать про понижающий коэффициент. Нормативные документы ГОСТ Р50571.5.52-2011 таблица С.52.3 фактически обязывают устанавливать автоматические выключатели с заниженным номиналом при прокладке кабелей в пучках.

То есть, например у вас уже будет не 16А выключатель на розетку, а всего лишь 10А. Либо придется увеличивать сечение кабеля и использовать не 2,5мм2, а все 4мм2.

В итоге, получается нереализованный запас мощности на розетках, либо кабелях.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
