Характеристики и область применения провода ППВ

Производители провода марки ППВ

В настоящее время существует очень много фабрик по производству кабельной продукции. Чтобы не приобрести на подделку, рекомендуется выбирать самые надёжные из них. Если потребитель не знает, какой фабрике отдать предпочтение, он всегда может посетить форум электриков, которые точно подскажут, какие фирмы наиболее востребованы.

При выборе кабельной продукции, необходимо обращать внимание на сертификат, который обязан предоставить продавец. В нем прописан завод-производитель, дата изготовления кабеля и срок годности. Если продавец отказывается предоставить данный документ, то, возможно, изделие поддельное

На сегодняшний день насчитывается более 50 крупных заводов, поэтому перед приобретением товара необходимо изучить отзывы о каждом из них

Если продавец отказывается предоставить данный документ, то, возможно, изделие поддельное. На сегодняшний день насчитывается более 50 крупных заводов, поэтому перед приобретением товара необходимо изучить отзывы о каждом из них.

Ниже представлен список лидеров на российском рынке.

ОАО «Электрокабель»

Завод был основан в Московской области, в 1949 году прошлого века. На сегодняшний день в наличии имеется более 100000 тысяч видов типоразмеров проводов. Предприятие сотрудничает с большими фирмами в РФ и за рубежом, осуществляет доставку по авиалиниям и железным дорогам.

Процесс изготовления

ООО «Камский кабель»

Огромный завод кабельной продукции расположен в Перми. Производит кабели для самых крупных предприятий страны. В ассортименте более 55000 тысяч типов изделий. Завод получил широкую популярность не только в России, но и за ее пределами. Промышленные фабрики в Азии и Европе пользуются услугами этого предприятия. Данному производителю принадлежит 14% от всего кабельного бизнеса в России.

Важно! Основным плюсом будет то, что весь товар, представленный на сайте, всегда есть в наличии. Предприятие достаточно быстро изготавливает провода любой длины на заказ

ОАО «Севкабель»

Один из самых старых заводов в нашей стране, основанный в 1879 году. В номенклатуре более 30000 тысяч типоразмеров проводов. К концу 2020 года на предприятии планируется завершить масштабную модернизацию. В цехах установлено новейшее оборудование, а также, на территории завода есть испытательный центр. Поэтому вся продукция высокого качества. Завод имеет множество наград и положительных отзывов.

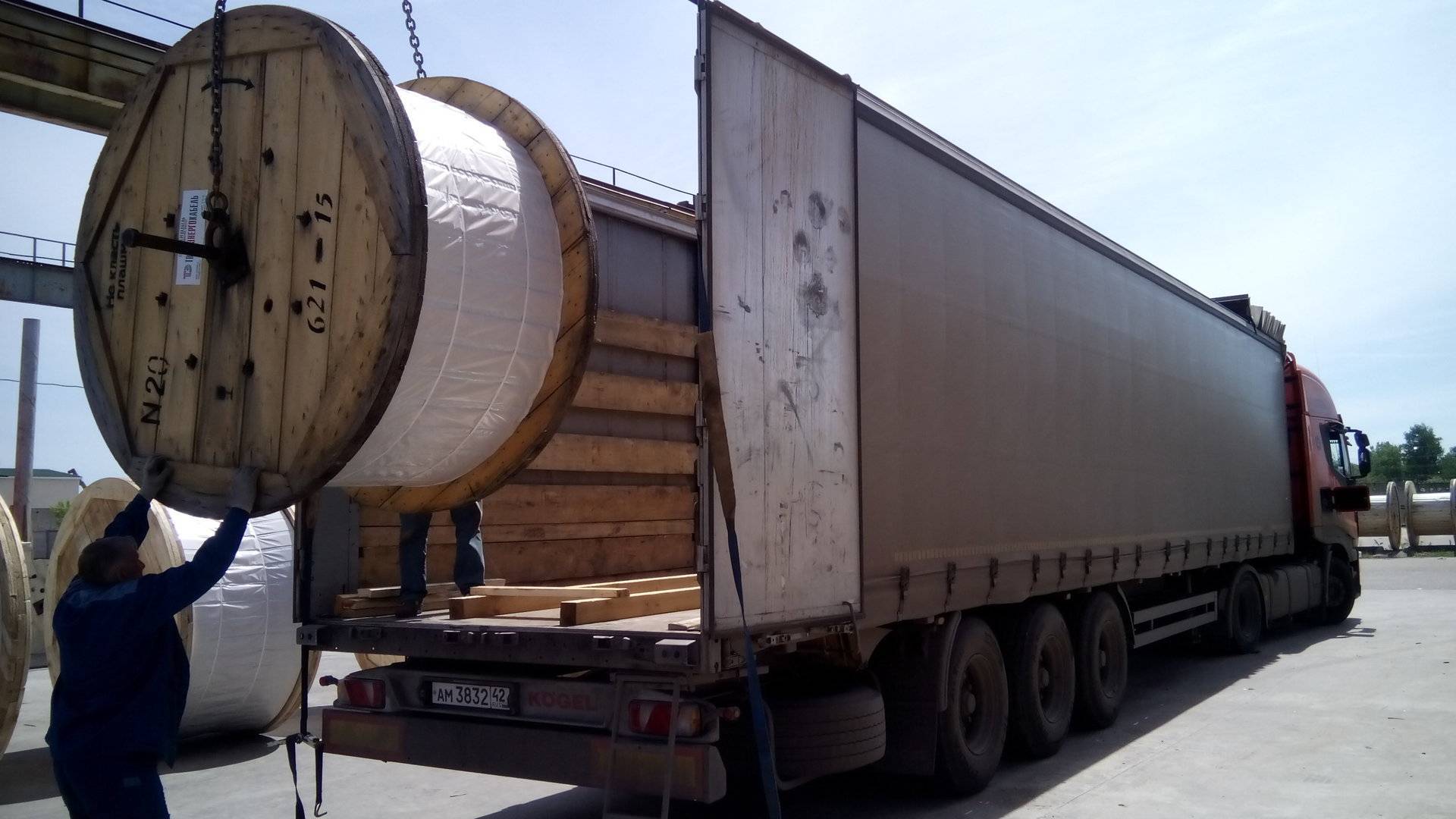

Правильная транспортировка

В заключении необходимо отметить, что провод ППВ достаточно часто используется для прокладки освещения в жилых помещениях и подключения различного оборудования. Кабель применяется не только в бытовых целях, но и на промышленных предприятиях. При монтаже, желательно, обратиться за помощью только к проверенным мастерам с большим опытом работы в данной сфере.

Описание и технические характеристики

Предназначение и технико-эксплуатационные характеристики ППВ регламентируются в отдельном параграфе ГОСТ, созданном для описания медных и алюминиевых изделий жесткого типа с защитой из поливинилхлорида.

Маркировка

На каждом кабеле имеется определенное обозначение, которое описывает особенности его структуры и размерные величины. Подробнее об этом:

• «П» – первая буква указывает на то, что данное изделие является проводом (добавим, что отсутствие на первом месте буквы «А» позволяет сделать вывод, что жила не алюминиевая, а медная);
• «П» – плоская форма изделия (без такой буквы кабель имел бы круглое сечение);
• «В» – в качестве защитной изоляции используется поливинилхлорид;
• «ХЛ» – дополнительная приставка, которая указывает на климатическое исполнение провода (модификацию изделия) для холодных регионов страны, при этом к поливинилхлориду добавляется пластикат.

Правее буквенного обозначения через пробел размещают цифры, определяющие типоразмер изделия. Отсюда можно узнать, какое количество жил имеет провод, площадь сечения каждой и величину рабочего напряжения. К примеру, увидев аббревиатуру ППВ-ХЛ 4×3-380 вы расшифруете ее следующим образом: плоский медный провод с поливинилхлоридной изоляцией в климатическом исполнении для холодных регионов, состоящий из четырех жил площадью по 3 кв. мм каждая и использующийся для коммутации в трехфазных цепях напряжением 380 В.

Конструкция

Несколько жил, относящихся к первому классу гибкости и покрытые поливинилхлоридной оболочкой, размещаются параллельно на разделительном основании, толщина которого 0,5 мм. Расстояние между проводниками составляет не более 1 мм.

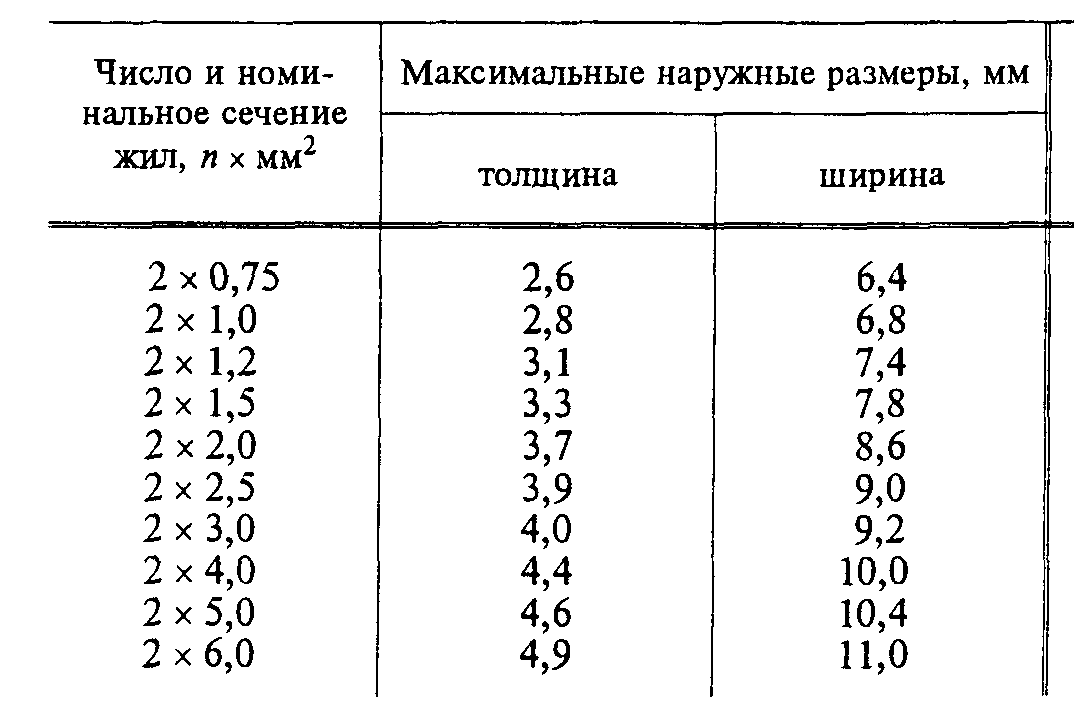

В таблице ниже вы можете увидеть зависимости веса кабеля и габаритных размеров от сечения жилы.

Номинальное сечение жилы, кв. мм	Внешние габариты, высота x ширина, мм	Расчетный вес 1 км, кг
Две жилы	Три жилы	Две жилы	Три жилы
0,75	2,6×6,4	2,6×10,2	21,9	32,2
1	2,8×6,8	2,8×10,8	29,5	39,8
1,5	3,3×7,8	3,3×12,3	39,8	58
2,5	3,9×9,0	3,9×14,1	62,0	89,3
4,0	4,4×10,0	4,4×15,6	92,4	131,8

Из таблицы видно, что диапазон номинальных сечений составляет 0,75-4 мм.

Электрические параметры

Важными электрическими характеристиками, используемыми для описания кабеля, является активное сопротивление на 1 км провода и сопротивление изоляционного материала при температуре +20 гр. Цельсия.

В таблице ниже представлена зависимость допустимых мощности и нагрузки тока от числа совместно проложенных кабелей.

Сечение жилы, кв. мм	0,75	1,0	1,5	2,5	4,0
Активное сопротивление на 1 км (+20 гр. Цельсия), Ом	24,5	18,1	12,1	7,41	4,61
Диаметр жилы, мм	0,99	1,15	1,4	1,8	2,26
Мощность/ток, кВт/А (1 провод)	2,86/13	3,3/15	4,4/20	5,94/27	7,92/36
2 провода	2,64/12	3,08/14	3,74/17	5,28/24	7,48/34
3 провода	2,42/11	2,86/13	3,3/15	4,84/22	6,82/31
4 и больше проводов	2,2/10	2,64/12	3,08/14	4,63/21	5,94/27

Электрическая прочность изделия зависит от материала изготовления и толщины изоляционного слоя. При сечении не более 1 мм она составляет 0,6 мм, от 1,5 до 4,0 – 0,7 мм. При осмотре изоляции убедитесь в наличии следующего:

• отсутствие вмятин или утолщений;
• плотность прилегания к медной жиле;
• возможность быстрого и легкого демонтажа;
• устойчивость к грибку и плесени;
• не поддерживает ли горение при одиночной прокладке.

Сопротивление изоляционного слоя в нормальных условиях не будет ниже 1 мОм. Для испытания прочности изоляции провод помещается на сутки в воду, а затем на него подается напряжение 2,5 кВ.

Требования по температуре

Ток, проходящий через провод, способствует возникновению тепловой энергии, которая влияет на изоляцию. Поливинилхлорид должен гарантировать стабильную эксплуатацию изделия при определенных температурных величинах:

• обычная эксплуатация – от -50 до +50;
• допустимая максимальная температура без образования дефектов – +70;
• максимальная температура без растрескивания – +150;
• длительная аварийная эксплуатация до 8 часов – +80;
• максимальная температура при коротком замыкании не более 4 секунд – +160;
• минимальная температура при прокладке без необходимости в дополнительном подогреве – -15;
• устойчивость при относительной влажности 100% – +35 гр. Цельсия.

Это интересно: Алюминиевая проводка — нагрузка, срок службы, плюсы и минусы

Расшифровка и структура провода АППВ

Прежде всего, давайте разберемся с обозначением и строением провода. Это позволит в дальнейшем с большим пониманием оценивать его основные характеристики.

Расшифровка провода АППВ

Все провода имеют маркировку, которая выполняется согласно ГОСТ. Благодаря этой маркировке знающий человек не только сможет определить структуру провода, но и многое сказать о его характеристиках. Поэтому наш разговор о проводе АППВ начнем именно с расшифровки.

Расшифровка названия проводов	Первая буква у нас «А». Она обозначает что провод выполнен из алюминия. Это материал, который обладает более высоким сопротивление в соотношении с медью. Но он значительно дешевле меди.
Провод и шнур для сравнения	Следующая буква «П». Она обозначает, что это провод. Еще бывают шнуры – «Ш», которые характеризуются более высокой гибкостью и стойкостью к многократным изгибам.
Круглый и плоский провод	Затем вновь идет буква «П». Инструкция говорит нам о том, что это означает, что провод имеет плоскую структуру. В некоторых случаях это значительно удобнее их круглых собратьев.
Поливинилхлорид	И последняя буква «В». Она говорит о типе изоляции – виниле. Хотя более правильно данный материал называть поливинилхлорид. Это достаточно надежный и очень распространенный материал для проводов. Он имеет достаточно хорошие электротехнические свойства.

Структура провода АППВ

Ну вот, с расшифровкой закончили, давайте разберем и структуру провода. Тем более что она очень похожа на уже рассматриваемый нами ранее провод ППВ.

Номинальный ряд сечений провода АППВ	В качестве примера возьмем провод АППВ 2х2,5. Цифры после маркировки обозначают число и сечение жил провода. Данный провод имеет две жилы круглого сечения в 2,5 мм2. Жилы выполнены из алюминия. Всего номинальный ряд сечения такого провода имеет 10 значений от 0,75 мм2 до 6 мм2.
Толщина изоляции проводов АППВ	Поверх жилы нанесена изоляция из винила. В зависимости от сечения жилы толщина изоляции отличается. Для нашего варианта она составляет не менее 0,62 мм. Номинальное же ее значение должно быть равно 0,8 мм. Во всех случаях изоляция провода одинарная.
Ленточное основание между жилами АППВ	В нашем случае провод двухжильный. Основание жил соединено между собой ленточной перепонкой, которая независимо от сечения жилы составляет 1 мм. Ее толщина должна быть не менее 0,5 мм.
Трехжильный провод АППВ	Всего марка провода АППВ допускает скрепление между собой до трех жил. Поэтому более чем трехжильный, такой провод не выпускается.

Использование медного плоского провода ППВ в бане

Применять ППВ для проводки в бане можно при определенных условиях Обустройство проводки в бане возможно с применением ППВ. Укладка проводника должна осуществляться только в пластиковом кабель-канале (металлический нагревается горячим воздухом), желательно в нижнем ярусе. Не допускается наличие скруток, разрывов, нарушений изоляционного слоя провода.

Обязательно применение УЗО (устройства защитного отключения), автоматических выключателей, устанавливаемых на фазную и нулевую жилу. Выключатели освещения желательно располагать в комнате отдыха, а не в парилке. Для обеспечения безопасности, рекомендуется использование трехжильного провода, для устройства заземления электроприборов.

Особенности расшифровки маркировки

Четкая маркировка кабеля буквами и цифрами упрощает работу с ним. Маркирование производится согласно таким особенностям:

Чтобы определить из чего изготовлена токоведущая часть, стоит обратить внимание на маркировку. Если указана буква А, то жила создана из алюминия

Если буква отсутствует, то материал – медь.
Если маркировка из двух букв, первая из которых П, то буква указывает на то, что это провод, а вторая буква указывает на тип, например, плоский.
Буквенное обозначение используется и для указания материала оболочки. В – поливинилхлорид.
Цифра указывает количество жил, сечение.
Обозначается максимально возможное напряжение.

С учетом этих особенностей маркировка ППВ 2х4-380 расшифровывается как провод плоский, двухжильный, сечение жилы 4 мм2, при допустимом напряжении в 380 Вольт.

Отличие провода ПВС от шнура ШВВП

Для того чтобы точно определиться в отличиях этих видов проводников, необходимо знать особенности и характеристики каждого. Так как особенности одного вида известны (ШВВП), нужно разобраться с параметрами другого (ПВС).

Обозначения кабеля (проводов) ПВС:

• П – обозначает провод;
• В – изоляция на основе ПВХ пластиката;
• С – обозначение соединительный.

Пример условной маркировки кабеля ПВС – 3 х 2,5. Провод, состоящий из трех медных жил, сечение отдельной жилы 2,5 мм2.

К буквенному обозначению в зависимости от типа провода добавляют обозначения в виде: (НГ) – негорючий материал изоляции, (НГ – LS) – негорючий, с пониженным выделением дыма.

Жилы данного провода, являются медными, многопроволочными. Все проволоки одной жилы скручены. Изоляция самих жил и внешняя оболочка, выполнены из одного и того же материала, в который при изготовлении добавляют специальные присадки. Цветовая гамма проводников соответствует требованиям ГОСТ.

Данный провод, служит для подключения стационарных или подвижных агрегатов и оборудования. Допустимое значение напряжения 380 Вольт. Благодаря характеристикам и особенностям, данный провод часто используется в качестве соединительного элемента в бытовых удлинителях.

Говоря об отличиях данных проводников, стоит отметить, что в большей степени у них одинаковые показатели. А это и максимальная квадратура сечения жил, рабочее напряжение, количество жил и рабочая температура.

Основными отличиями этих проводников, является то, что провод (ПВС) недопустимо применять при монтаже скрытой электропроводки, и они различаются по структуре (ПВС – круглый, ШВВП – плоский).

Доступные методы контроля качества провода ПУГНП

Приведены методы контроля, которые, не являясь строго соответствующими ТУ, позволяют сделать предварительные выводы о качестве провода, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии провода ТУ может быть сделано только после проведения испытаний провода в специализированной лаборатории по строгим методикам и в объемах, указанных в технических условиях.

Визуальный осмотр. Могут быть проверены: число жил, количество проволок в жиле, целостность изоляции и оболочки.

Измерение конструкционных размеров. Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции и оболочки. Измерение диаметра проволок dпр и расчет сечения жилы по формуле 0,785dпр2N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 15%) может служить основанием для сомнений в качестве.

Измерение электрического сопротивления токопроводящих жил. Может быть проведено на готовом проводе омметром с подходящим пределом измерения (при нормальной длине провода в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км

Особое внимание следует уделять хорошему контакту с измерительными проводами

Испытание на навивание после выдержки при пониженной температуре. При наличии большой морозильной камеры бытового холодильника с температурой до -15°С можно проверить качество оболочки провода. Для этого отрезок провода длиной примерно 1,2 м, свернутый для компактности в кольцо диаметром не менее 40 см помещают в морозильник на 120 мин, после чего вынимают из камеры и после выдержки при нормальной температуре в течение 1 часа проводят навивание на цилиндр (барабан) 3-мя витками. Материал цилиндра (барабана) может быть любой – дерево, пластмасса, металл. Диаметр цилиндра должен составлять 10 толщин провода. На поверхности провода должны отсутствовать трещины.

Правила подключения ППВ

В процессе прокладки провода необходимо помнить несколько важных правил:

• Жесткость провода напрямую зависит от количества жил.
• Радиус загиба в процессе проводки должен не превышать 10 внешних диаметров. Ровно 10 загибов разрешено под прямым углом с возвращением в начальную точку;

Как выглядит медная жила

• Если загибы не нужны, то их нужно избегать;
• ПВХ– химически стойкий состав. Поэтому такие кабели можно прокладывать через кирпичные или бетонные стены и замаскировать отделочными материалами. При прокладке в стене не нужно использовать гофру;
• Во многих строительных составах присутствуют в наличии разные примеси и присадки, которые в течении времени могут разрушать оболочку изоляции. Если состав смеси неизвестен, то лучше поместить кабель в гофры для дополнительной защиты;
• При прокладке ППВ кабеля под гипсокартонные, пластиковые основания или ЛДСП, то обязательно нужно использовать кабель-канал;
• Разрешается протягивать провод по воздуху, но большинство мастеров рекомендуют применять навесы или другие системы, чтобы защитить провод от ультрафиолетовых лучей;
• Благодаря гигроскопичности можно применять провод ППВ в места с высоким процентом влажности (ванна, сауна, парилка).

Важно! Перед подключением кабелей, для новичка рекомендовано изучение как можно большего количества литературы и просмотр видео-уроков в интернете. Но любой опытный мастер будет рекомендовать обратиться за услугами к профессионалам

Гофра для дополнительной защиты провода

Существующие аналоги провода

1. ПРКА-провод.

Отличительные особенности:

• рабочее напряжение – 660 В, частота – 50 Гц;
• электрическая крепость резины (более 20 кВ/мм);
• можно использовать при ультрафиолетовых лучах.

Стоимость – (9-10) ₽/м.

Изображение электрического кабеля ПРКА, применяемый для работы при высоких температурах на длительный период

1. ПНСВ-провод.

Применим для объектов химической и нефтехимической промышленности. Имеет стойкость к воздействию влаги, а также раствора поваренной соли – 20% и щелочи NаOH – 30%. Минимальный допустимый радиус при изгибании – 25мм. Цена – (1-4) рубля/метр.

На рисунке изображен кабель-ПНСВ и указаны основные элементы: 1 – токоведущая жила, 2 – изоляция

1. ПРКТ-проводник.

Применяется для монтажа фиксации нагревательных устройств при высоких температурах, также используется при изготовлении:

• электрических двигателей;
• электропечей;
• электрокаминов.

Изображение проводного аналога ПРКТ-кабеля. 1 – токоведущая жила, 2 – изоляция, 3 – защитная оболочка

От РКГМ отличается:

• большая толщина изоляции;
• температура работы – +250 °С;
• стойкий к солнечным лучам.

Цена – (10-15) рублей за 1 метр.

Способы и особенности монтажа

До недавнего времени, при монтаже электропроводки, замуровывание АППВ и ППВ под слой штукатурки или шпаклевки считалось допустимым. Сейчас ситуация изменилась: замоноличивание провода в штробу разрешается только при его укладке в гофру или трубку ПВХ. Исключением может стать провод, имеющий двойную изоляцию, но такая продукция имеет другую маркировку.

Устройство скрытой проводки под облицовочным покрытием (гипсокартон, пластик, панель МДФ, фанера и прочее) допускается только при условии помещения ППВ (АППВ) в гофрированную или пластиковую трубку.

Укладка провода в подвесную конструкцию возможна только в защитном кожухе

Плоские провода «лапша» имеют ПВХ покрытие, устойчивое к воздействию солнечного света, обладают практичными качествами:

• устойчивы к возникновению плесневых грибков;
• стойки к ударам, вибрации, акустическим шумам;
• не распространяют горение. Поэтому допускается их открытое прокладывание по несгораемым конструкциям стен и потолков, как сухих, так и сырых помещений, или надворных строений. Но эстетичность при этом теряется.

Размещение проводки на деревянных, пластиковых, OSB и других сгораемых поверхностях разрешается либо в специальном кабель-канале (короб, труба, лоток, металлорукав), либо на несгораемой подложке. Ее роль может исполнить асбестовая полоса толщиной не менее 3 мм, выступающая с обеих сторон провода минимум на 1 см. Однако для сохранения привлекательности внешнего вида, лучше все-таки воспользоваться промышленным изделием.

Виды провода ШВВП

Есть несколько основных критериев, используемых для классификации ШВВП:

• площадь сечения токоведущей жилы;
• их количество;
• цвет изделия.

Перечислим основные вариации данного шнура в зависимости от технико-эксплуатационных параметров:

1. В соответствующем пункте ГОСТ строго прописаны допустимые значения площади сечения проводника ШВВП – 0,5 или 0,75 кв. мм. Если вы обнаружили в магазине кабель иного сечения, то знайте, он не предусмотрен отечественными стандартами, но все равно может быть использован (сертификаты на такую продукцию не выдаются). По количеству токоведущих жил выпускаются двух- и трехжильные кабели. Повторимся, что 0,75 кв. мм – это площадь сечения одной из них.
2. В состав жилы входят несколько скрученных между собой проволочек, что обеспечивает повышенную гибкость изделия. В соответствии с ГОСТ их количество должно составлять не менее семи штук. Диаметр проволоки в ШВВП-шнуре с сечением жил 0,5 кв. мм составляет 0,33 мм, 0,75 кв. мм – 0,38 мм.
3. Независимо от конкретных величин толщина изоляции на каждой жиле должна составлять не менее 0,5 мм, наружной оболочки – от 0,6 мм и выше.
4. Выше писалось о цветовом различии ШВВП-шнура. В большинстве случаев наружная оболочка кабеля имеет белый цвет, но некоторые производители выпускают продукцию в черном исполнении. Раскраска внешнего защитного слоя не влияет на ценовую политику и не говорит о лучших или худших технико-эксплуатационных параметрах.

Характеристики

Перечислим основные особенности данного изделия:

• состоит из двух или трех параллельно уложенных жил, каждая спрятана в прочную ПВХ-оболочку;
• все жилы являются многопроволочными (нет монолитных шнуров);
• класс гибкости – 5;
• оболочка производится из поливинилхлорида;
• напряжение – 220/380 В;
• площадь сечения кабеля – 0,35-2,5 кв. мм;
• диапазон рабочих температур – от -40 до +40 гр. Цельсия;
• номинальное значение тока – рассчитывается в соответствии с сечением и количеством жил.

Механические

К основным механическим параметрам относятся:

• гибкость;
• допустимое количество изгибов и разгибаний;
• прочность на растяжение;
• температурная устойчивость.

Минимальный Rизг (радиус изгиба) у шввп равен пяти диаметрам кабеля. Геометрическая особенность шнура – плоский, поэтому диаметр берут наименьший. Шнур позволяет совершать за время его эксплуатации не менее 30 тыс. циклов «сгибание-разгибание». Чем больше подобных циклов испытало изделие, тем меньше срок его службы. Провода, которые постоянно подвергаются подобным механическим нагрузкам, служат не более 2 лет, при статичном использовании 10 лет.

На испытаниях по растяжению данное изделие обязано выдерживать нагрузки до 9,8 Н, что составляет 1 кгс. Такая нагрузка не должна вызывать внешних повреждений шнура.

Температурная устойчивость проводника должна позволять выдерживать воздействие высоких и низких температур. При прохождении испытаний сертифицированный ШВВП выдерживает влияние Т = +80ºС в течение 90 часов. При этом после того, как шнур остывает, на нём нет следов повреждений. Испытания при низких температурах выполняются механическим давлением (прокатывают через ролики) и ударами.

Предельные нормы нормальной эксплуатации – от – 25ºС до +40ºС.

Электрофизические

Электрические характеристики для провода являются опорным критерием при выборе изделия.

К данным параметрам относятся следующие позиции:

• сопротивление проводника;
• сопротивление изоляции;
• допустимая токовая нагрузка.

Сопротивление для рассматриваемых проводников с двумя опорными сечениями жил (0,5 и 0,75 мм²) равно 39 Ом/км и 26 Ом/км. Это верно при условиях, что диаметр проволоки в пучке – не более 0,16 мм, а сопротивление постоянному току измерялось при температуре 20ºС.

ГОСТ-7399-97 регламентирует величину сопротивления изоляции более 0,012 Мом/км для медного сечения 0,5 мм², нагретого до 70ºС, и 0,01Мом/км – для 0,75 мм².

Допустимой считается такая нагрузка, при которой ток, длительно протекающий через проводник под нагрузкой, не нагревает жилы более допустимой (рабочей) температуры. Для обоих сечений допустимый ток – 2,5 и 6 А, соответственно.

Провод ППВ 3х1,5 | Группа магазинов ОВС

ППВ 3х1,5 — провод с медными жилами с изоляцией из ПВХ пластиката плоский, с разделительным основанием. Токопроводящая жила — медная, однопроволочная класса 1 по ГОСТ 22483. Изоляция — из ПВХ пластиката.

Конструкция провода ППВ 3х1,5:

1. Медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483*; 2. Изоляция из ПВХ пластиката,

— цвет изоляции для всех сечений: белый, жёлтый, красный, синий, зелёный, коричневый, черный.

Расшифровка провода ППВ 3х1,5:

П — Провод П — Плоский В — Изоляция из поливинилхлоридного пластиката 3 — количество жил

1,5 — сечение жил

Технические характеристики:

— Вид климатического исполнения ОМ и ХЛ, категория размещения 2 по ГОСТ 15150-69.

— Диапазон температур эксплуатации : от -50°С до +70°С — Относительная влажность воздуха при температуре +35°С ……100% — Провода стойки к воздействию плесневых грибов — Провода стойки к воздействию механических ударов, линейного ускорения, изгибов, вибрационных нагрузок, акустических шумов — Провода не распространяют горение — Монтаж проводов должен производиться при температуре: не ниже -15°С — Радиус изгиба при монтаже должен быть: не менее 10 диаметров провода — Длительно допустимая температура нагрева жил не должна превышать: +70°С — Строительная длина проводов: не менее 100 м — Гарантийный срок эксплуатации: 2 года со дня ввода проводов в эксплуатацию.

— Срок службы проводов: не менее 15 лет

Область применения провода ППВ 3х1,5:

Провода применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450 Вольт (U0/U=450/750 V) частотой 400 Гц или постоянное напряжение до 1000 Вольт.

Обратите внимание

Провода изготавливаются для эксплуатации в районах с холодным, умеренным и тропическим морским климатом, в том числе для судов неограниченного района плавания.

Провода предназначены для эксплуатации под навесом или в помещениях (объемах), где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха, например, в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции.

Провода могут использоваться в качестве встроенных элементов внутри комплектных изделий, конструкция которых исключает возможность конденсации влаги на встроенных элементах (например, внутри радиоэлектронной аппаратуры). Провода марки ППВ 3х1,5 предназначены для негибкого монтажа. Провода не распространяют горение.

Провода устойчивы к воздействию плесневых грибов.

Как правильно выбрать кабель ППВ

Первым делом нужно решить, из какого состава выбрать жилы.

Большинство электриков отдают предпочтение медным жилам. Основной плюс состоит в том, что медь потребляет меньше алюминия, а также имеет более долгий срок службы.

Важно! Медные изделия будут дороже, но вполне окупают себя своей безопасностью. Можно приобрести провода смешанного типа, из меди и алюминия

Но тогда, нужно их объединить при помощи клеммника

Можно приобрести провода смешанного типа, из меди и алюминия. Но тогда, нужно их объединить при помощи клеммника.

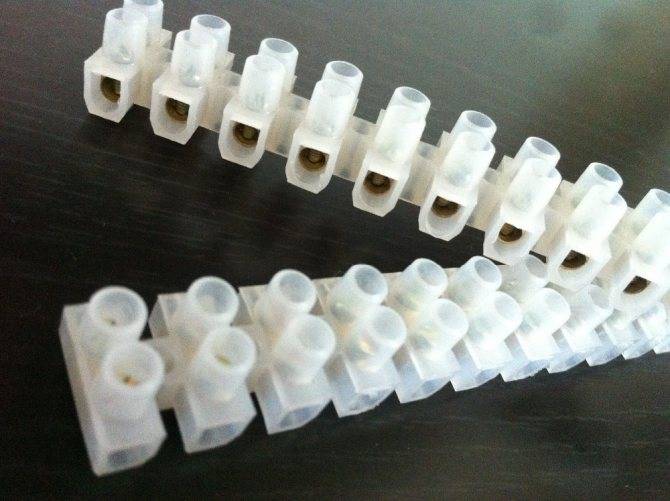

Клеммники для объединения

Если провода будут соприкасаться между собой на протяжении длительного времени, они быстро окислятся и их сопротивление увеличится. Из-за этого кабель быстро нагревается и выходит из строя. В худшем случае, соприкосновение может привести к возгоранию в этой точке.

Вам это будет интересно Допустимое сопротивление изоляции

Далее провод выбирается по гибкости и жесткости.

Жесткое изделие, в основном состоит из одной жилы, а гибкое из множества.

Важно! Чем большее количество проволок внутри кабеля и чем меньше будет каждая проволока— тем мягче будет изделие. Гибкость можно поделить на 7 категорий, одножильные — это 1 категория, а многожильные 7-я

Гибкость можно поделить на 7 категорий, одножильные — это 1 категория, а многожильные 7-я.

Медный кабель ПВ-1 (ПуВ) и ПВ-3 (ПуГВ)

Установочные медные кабели ПВ 1 (ПуВ) и ПВ 3 (ПуГВ) предназначены для подключения электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, для распределения и подключения устройств в щитах и шкафах, подключения и монтажа машин механизмов и станков на номинальное напряжение до 450В (для сетей до 450/750В) частотой до 400Гц или постоянном напряжении до 1000В.

Климатическое исполнение ОМ и ХЛ. Категория размещения 2 по ГОСТ 15150.

	Установочный кабель ПВ-1 (ПуВ)
Установочные кабели ПВ-3(ПуГВ)
Установочные кабели ППВ

Конструкция

1. Токопроводящая жила для ПВ 1 (ПуВ), ППВ – медная проволока (однопроволочная, сплошная жила).
2. Токопроводящая жила для ПВ 3 (ПуГВ), ПВ 4 – медные проволоки (многопроволочная, гибкая).
3. Изоляция — ПВХ пластикат.

Установочный медный кабель ПВ 1 (ПуВ) имеет сплошную однопроволочную медную жилу в одинарной изоляции из ПВХ пластиката и предназначен для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для фиксированного монтажа электрических цепей и оборудования.

Установочный медный кабель ПВ 3 (ПуГВ) имеет одну многопроволочную гибкую медную жилу с изоляцией из ПВХ пластиката и предназначены для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для монтажа электрических цепей и оборудования, где возможны изгибы проводов. Установочный медный кабель ПВ 4 имеет одну многопроволочную гибкую медную жилу с изоляцией из ПВХ пластиката и предназначены для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для монтажа электрических цепей и оборудования, где возможны частые изгибы проводов. Установочный многожильный медный кабель ППВ имеет сплошные однопроволочные медные жилы и предназначен для негибкого фиксированного монтажа электрических цепей и оборудования.

Технические и эксплуатационные характеристики

Температура окружающей среды при эксплуатации	от +70ºС до -50ºС
Относительная влажность воздуха (при tº +35ºС)	100%
Предельно допустимая tº нагрева жил при эксплуатации	+70ºС
Минимальная tº прокладки кабеля без предварительного подогрева	— 15ºС
Минимально допустимый радиус изгиба при прокладке:	5 диам. кабеля 10 диам. кабеля
Срок службы	15 лет
Гарантийный срок эксплуатации	2 года

Провода стойки к синусоидальной вибрации, акустическому шуму, механическим ударам одиночного и многократного действия, линейному ускорению, пониженному и повышенному атмосферному давлению, плесневым грибам.

Изоляция проводов стойка к растрескиванию при температуре +1500С и деформации при температуре +700С.

Установочные кабели соответствуют требованиям ГОСТ 6323-79

Число жил, сечение, мм2	Номинальный наружный диаметр, мм	Расчетная масса, кг/км
ПВ 1(ПуВ)	ПВ 3 (ПуГВ)	ПВ 4	ПВ 1(ПуВ)	ПВ 3 (ПуГВ)	ПВ 4
0,5	2,0	2,1	2,14	8,0	8,49	8,7
0,75	2,2	2,3	2,4	10,5	11,4	11,7
1,0	2,3	2,5	2,5	13,2	13,8	14,3
1,5	2,8	3,0	3,1	19,3	20,5	20,9
2,5	3,4	3,7	3,9	30,7	34,4	34,9
4,0	3,9	4,2	4,6	45,5	49,4	50,3
6,0	4,4	4,8	5,3	65,0	72,2	71,4
10,0	5,6	6,0	—	108	113	—
16,0	7,1	7,8	—	173	179	—
25,0	8,76	9,6	—	268	278	—
35,0	9,90	11,1	—	362	383	—
50,0	11,7	13,0	—	498	526	—
70,0	13,4	15,4	—	690	730	—
95,0	15,7	18,0	—	955	1005	—

Число жил, сечение, мм2	Номинальный наружный диаметр, мм	Расчетная масса, кг/км
ППВ
2х1,5	2,8х6,6	39,8
2х2,5	3,4х7,8	62,7
2х4,0	3,9х8,8	92,3
3х1,5	2,8х10,4	60,1
3х2,5	3,4х12,2	94,3
3х4,0	3,9х13,7	139

Характеристики провода АПВ

Если брать провод АПВ и технические характеристики, то их можно разделить на механические и электрические параметры. Они во многом зависят от свойств материала изготовления – алюминия, но для рассмотрения сферы применения провода давайте их разберем отдельно.

Механические характеристики провода АПВ

Для начала давайте остановимся на механических характеристиках провода АПВ. Как известно алюминий материал достаточно мягкий и гибкий. В то же время он имеет низкую температуру плавления и достаточно быстро теряет свои свойства при переламывании.

Изгиб провода АПВ

Итак:

• Одним из основных параметров при выборе провода является максимальный возможный радиус изгиба провода. Механические характеристики провода АПВ 2 5 и других сечений позволяют изгибать его с радиусом не более 10 наружных диаметров. Это не очень много. Поэтому данный тип провода следует применять только при небольших радиусах изгиба.
• Отдельным вопросом стоит вопрос изгибания кабеля при минусовых температурах. Для этого на предприятии-изготовители должны проводить специальный тест. Суть теста сводится к следующему. Провод наматывают на барабан равный 5 наружным диаметрам провода при температуре в -15⁰С. Такое испытание называется испытание навиванием. Качественный продукт должен выдержать такое испытание без изломов.

Конструкция механизма для испытания провода навиванием

• Кстати АПВ 4 провод который должен нормально выдерживать температуры от -50⁰С до +70⁰С. Что делает невозможным его применение для горячих цехов или других помещений со специальным температурным режимом.
• Отдельно стоит отметить и изоляцию провода, которая как вы можете видеть на видео выполнена из ПВХ пластика. Этот вид материала достаточно плохо переносит агрессивную наружную среду. В связи с этим применять данный провод для наружного вида работ не рекомендуется.

Электрические характеристики провода АПВ

Очень важным параметром являются электрические характеристики провода. От них напрямую зависит не только пропускная способность изделия, но и сфера его применения.

Сопротивление проводов ПВА

Одним из основных электрических параметров является сопротивление провода. Оно напрямую зависит от его сечения. Так, например, АПВ 6 провод должен иметь внутреннее сопротивление не более 5,1 Ом/км. А провод сечением в 50 мм2 сопротивление не более 0,641 Ом/км.

Таблица 1.3.5 ПУЭ для выбора сечения алюминиевых проводов

• Достаточно часто для провода АПВ применение ищут исходя из максимально допустимого тока для изделий разного сечения. Но этот подход не совсем верный. Дело в том, что максимально допустимый ток провода зависит от условий прокладки и определяется по табл.1.3.5 ПУЭ.
• Имеются примерные значения для одиночно смонтированных проводов. Они приведенные в таблице ниже.

На фото допустимые токи отдельно смонтированных проводов ПВА

Важным электрическим параметром провода является их сопротивление изоляции. Так у нового провода сопротивление изоляции проверяется напряжением 2000 В и частотой в 50 Гц в течении 5 минут. Для проводов уже находившихся в эксплуатации эти параметры снижаются и их допускается проверять напряжением в 1000В.
