Описание и технические характеристики провода ПВС

Область применения и свойства

Провод ПВС пользуется большой популярностью благодаря своим неплохим эксплуатационным свойствам. В сравнении с другими марками кабелей он способен предложить немало значительных преимуществ:

• Легкость установки своими руками позволила кабелю получить большое распространение при ремонте различных электроприборов.
• Хорошие эксплуатационные характеристики дали возможность применять провод даже вне помещений, включая их в состав наружных электросетей. Часто дачники используют его в садоводстве.

• С 2001 года согласно ПЭУ в жилых помещениях освещение допускается реализовывать только за счет медных кабелей, исходя из этого ПВС и ПВСП провода стали использоваться еще шире.
• Присутствие дополнительной оболочки с гибкой структурой кабеля дают возможность пользоваться изделием в качестве удлинителя и переносок.

• Не менее часто ПВС используется и при работе и подключении разного рода электроинструмента, будь то ленточный гриндер или электрорубанок.
• Одним из главных преимуществ провода выступает его гибкость, которая достигается за счет структуры жил. При этом изгибание кабеля под любым углом не вызывает проблем благодаря большому числу небольших проволок.

• Различные цвета жил кабеля значительно упрощают процесс установки. По этой же причине выполнять ремонт провода ПВС, при центральном повреждении, значительно легче, опираясь на цветовую маркировку.
• Благодаря защитной оболочке жилы кабеля становятся менее восприимчивыми к разного рода механическим воздействиям.

Единственным недостатком по сравнению с другими алюминиевыми изделиями выступает его повышенная стоимость.

Провод ПВС технические характеристики, строение, применение

Массовое применение бытовой электрической техники, разнообразных инструментов и приборов, рассчитанных наподключение к стандартной сети 220/380В, привело к разработке стандартного провода специально для этих целей.

Условия эксплуатации потребовали сделать его безопасным, гибким, прочным и долговечным. Эта задача была успешно решена, и в настоящее время российские компании предлагают в достаточномколичестве провод ПВС, полностью отвечающий этим требованиям.

Все о проводе ПВС в ГОСТ 7399-97

Отечественные производители провода ПВС, работающие для рынка России и СНГ, стремятся к соблюдению требований ГОСТ 7399-97, поскольку он имеет статус межгосударственного. Вдобавок это облегчает экспортные операции в дальнее зарубежье, поскольку содержание документа синхронизировано с соответствующими частями международных стандартов МЭК 60227-1-93 (97) и МЭК 60245-1-94(97).

Разделы ГОСТ 7399-97 содержат все важнейшие сведения о сортаменте, механических и электрических характеристиках провода ПВС, а также требования по безопасности, перечень испытаний и др.

Пример маркировки:

ПВС 2х0,75+1х0,75 ГОСТ 7399-97

Здесь обозначен провод марки ПВС, в нем две основные жилы сечением 0,75 мм2 и одна заземляющая сечением 0,75 мм2.

Строение провода ПВС

Стандарт определяет провод ПВС, как гибкий провод на напряжение до 380В со скрученными медными жилами в поливинилхлоридной изоляции, с поливинилхлоридной оболочкой. Каждая жила состоит из медных проводников, класс жилы должен быть не ниже 5 по ГОСТ 22483-77.

Этим стандартом устанавливается толщина проволок, из которых может состоять жила каждого сечения. Например, у стандартного провода ПВС жилы сечением 1мм2 не могут состоять из проволок диаметром большим, чем 0,21 мм.

Количество жил провода может быть – от двух до пяти, минимальная площадь сечения 0,75 мм2, максимальная, выпускаемых кабельными заводами – 16 мм2, однако стоит заметить, что согласно нормативам ГОСТ 7399-97 провод ПВС должен иметь сечение от 0,72 мм, до 2,5 мм. Направление закрутки – левое, скрутка выполняется без заполнителя.

Цвет изоляции жил: белый, серый, голубой, синий, зеленый, красный, коричневый и желтый. Поверх них идет оболочка из пластиката ПВХ, накладываемая методом экструзии и не распространяющая горение при одиночной укладке. Она обязательно должна заполнить промежутки между жилами, придавая проводу круглую форму.

ПВС расшифровка

• отсутствие в начале аббревиатуры буквы А означает, что провод медный;
• П — провод;
• В — изоляция из ПВХ пластиката ;
• С — обозначение назначения провода, соединительный.

Провод пвс технические характеристики

Пороговые значения основных механических и электрических характеристик нормируются стандартом ГОСТ 7399-97, что касается конкретных значений у каждого производителя, то они могут отличаться в указанных пределах.

Поэтому точные данные по диаметрам, толщине изоляции, массовым и другим показателям необходимо брать из сопровождающей партию документации или каталогов производителя. Для примера здесь показаны характеристики стандартного провода ПВС одного из крупнейших российских производителей.

Качественный сухой провод ПВС выдерживает в течение 5 минут переменный ток напряжением 2000В, а после часовой выдержки в воде (tO= 20 ± 5 °С) выдерживает его 15 мин. Требования по прочности такие же, как и для кабеля ВВГ, усилие разрыва должно быть не менее 10 Н/мм2, а удлинение до разрыва должно составлять не менее 150%.

Ресурс провода, определяемый, как число знакопеременных деформаций изгиба при номинальном напряжении, не должен быть меньше, чем 30 000 циклов.

Применение провода ПВС

Провод ПВС применяется в производстве бытовой техники и электрических инструментов и приборов. В конструкции стиральных машин, телевизоров холодильников, всевозможного слесарного и строительного электроинструмента, др. машин и приборов он используется для подключения к сети. Также он идет на изготовление сетевых адаптеров, удлинителей и т.д.

Другие разновидности провода ПВС

• ПВСнг(А)-LS — то же что и ПВС, но не распространяет горения, с пониженным газо и дымо образованием;
• ПВС-Тнг(А)-LS — то же что и ПВСнг(А)-LS, но облегченный;
• ПВС-ТТнг(А)-LS — то же что и ПВСнг(А)-LS, но имеет утолщенный изоляционный слой;
• ПВС-ТSнг(А)-LS — тоже, что и ПВСнг(А)-LS, но предназначен для стационарной прокладки.

Особенность монтажа ПВС для прокладки в земле и снаружи

Первое, на что следует обратить внимание, – ПВС-провод не предназначен для подземной прокладки. Если в этом существует крайняя необходимость, то изделие в идеале нужно спрятать внутри двустенной трубы

В процессе прокладки кабеля на открытом воздухе необходимо использовать гофрированные трубы, крепящиеся к стенам и другим поверхностям стационарных объектов. В таком случае обязательно следует провести заземление.

Несмотря на то, что кабель характеризуется непродолжительным сроком эксплуатации (для электрической проводки в доме шесть лет – действительно мало), его можно использовать при прокладке под стяжкой. Такой вариант уместен, если вы хотите сэкономить на покупке более качественного и долговечного провода. Благодаря набору уникальных свойств и защите от проникновения пыли и влаги ПВС может эксплуатироваться в помещениях с повышенным уровнем влажности.

Возможна дополнительная изоляция изделия с помощью термоусадочных трубок. Впрочем, даже такой вариант не спасет ПВС-кабель, который нельзя эксплуатировать непосредственно в воде, поскольку изоляция все равно будет накапливать влагу. Поскольку прокладка кабельных линий под натяжным потолком относится к скрытой разновидности, то ПВС-провод в таком случае опять же недопустим.

Можно ли провод ПВС использовать на улице

Гибкий провод ПВС (ГОСТ 7399-97) оснащён поливинилхлоридной изоляцией и состоит из медных жил. Предназначен он для присоединения к электросети с напряжением до 380/660 В бытовых электроприборов разных видов и устройств аналогичного применения (холодильников, стиралок, приборов микроклимата). В том числе в инструментах малой механизации для садоводства – в тех ситуациях, где провод подвергается перетиранию и воздействию влаги.

Запретов на применение на улице нет, но стоит учесть, что провод имеет многопроволочную жилу, которая быстрее поддаётся коррозии в отличие от монолита. Так же провод ПВС быстро набирает влагу, которая остаётся внутри.

Конструкция

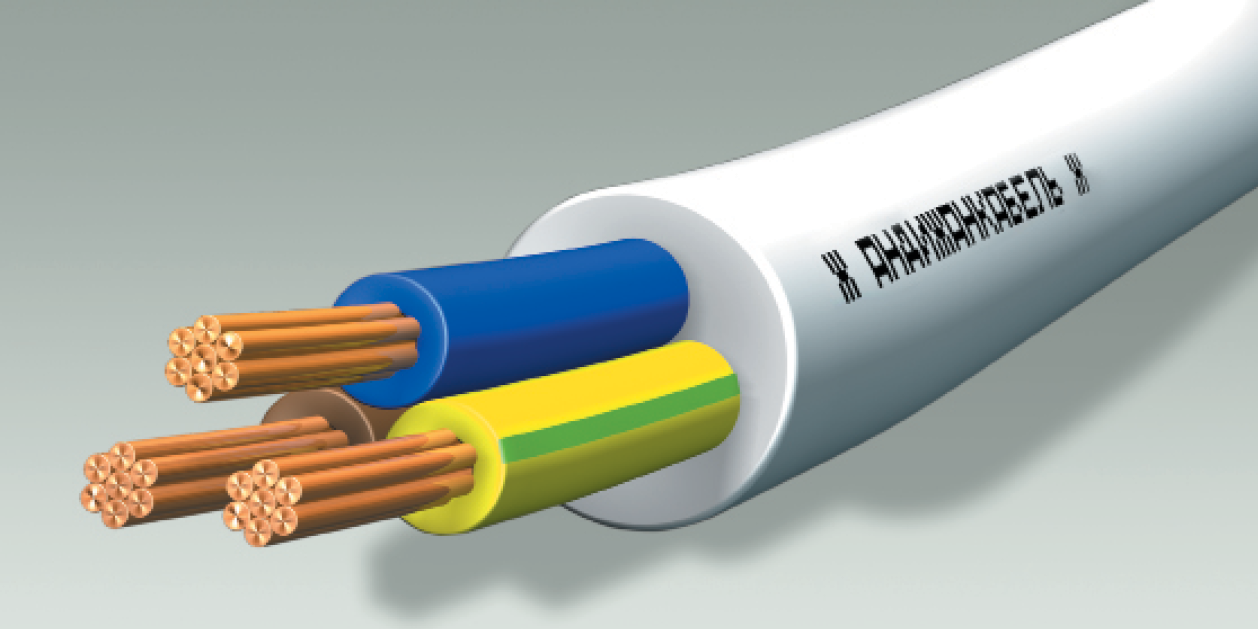

Если рассматривать устройство провода ПВС, то он состоит из нескольких частей:

• Жила токопроводящая — изготовлена из прочной меди пятого класса. Производится в соответствии с ГОСТ 22483.
• ПВХ-изоляция — в соответствии с принятыми стандартами для каждой токопроводящей компоненты подбирается свой цвет.
• Оболочка — заполняет пространство между изолированными компонентами, формируя изделие с круглым сечением.

Медные жгуты покрыты изоляционным слоем и не имеют наполнителя. Если кабель пятижильный, разрешается скручивать их вокруг сердечника. Изоляция выполняется из поливинилхлоридного пластика, выпускаемого в различных расцветках. Преимущество проводов ПВХ — в случае пожара изоляционный материал не вызывает распространение огня. Конечно, при серьезном пожаре он загорится, но не будет поддерживать горение.

Преимущества и недостатки

Среди положительных качеств ниток ПВА можно выделить:

• медь – легкий металл, поэтому вся конструкция в целом отличается минимальным весом;
• возможность использования в электрических сетях напряжением 220/380 В;
• большая гибкость, благодаря которой продукт можно укладывать на конструкции с крутыми изгибами, требующими узкого радиуса кривизны.

Недостатки ПВА связаны с ограниченными возможностями прокладки (скрытая проводка, подземная прокладка недопустима). В целом из-за круглой формы кабеля даже при большом желании организовать скрытую проводку вы столкнетесь с большими недостатками. Наконец, стоимость ПВА выше аналогов.

Название, технические характеристики, применение

Провод ППВ, его назначение, параметры, регламентированы стандартом ГОСТ 6323-79, описывающим изделия с медной или алюминиевой жесткой жилой с поливинилхлоридной (ПВХ) изоляцией.

Маркировка

Состоит из набора букв и цифр, описывающих конструктивные и эксплуатационные особенности марки. Расшифровка ППВ стандартна:

• «П» — проводник с медной одинарной жилой, если бы слева стояла буква «А», сердечник был бы алюминиевый;
• «П» — описывает плоскую форму изделия. Отсутствие буквы показывает круглую форму сечения;
• «В» — материал изоляции ПХВ, климатическое исполнение марки с пластикатом для холодных районов имеет добавочно символы «ХЛ»;
• Справа, через пробел от букв, располагаются цифры типоразмера, соответствующие числу проводников Х номинальное сечение. Через тире указывается рекомендованное рабочее напряжение.

ППВ 3х2,5-380 означает кабель с тремя жилами, сечение каждой из них равно 2,5 мм2. Пригоден для работы с трехфазными цепями 380 В.

Конструкция

Две или три жилы 1 класса гибкости, каждая отдельно покрыта одним слоем виниловой изоляции, расположены параллельно на ленточное разделительное основание толщиной 0,5 мм. Расстояние между тремя проводниками 1 мм. Таблица показывает расчетные данные по габаритам и весу кабеля:

Номинальное сечение жилы, мм2	Расчетные внешние габариты, высота Х ширина, мм	Расчетный вес одного километра провода, кг
двужильный	трехжильный	двужильный	трехжильный
0.75	2,6х6,4	2,6х10,2	21.9	32.2
1	2,8х6,8	2,8х10,8	29.5	39.8
1.5	3,3х7,8	3,3х12,3	39.8	58
2.5	3,9х9,0	3,9х14,1	62	89.3
4	4,4х10,0	4,4х15,6	92.4	131.8

Разрешенный диапазон номинальных сечений находится в интервале 0,75÷4 мм.

Электрические параметры

Практический смысл имеет рассчитанное на 1 километр длины активное сопротивление жилы и сопротивление изоляции при 20°С.

Проводимость жилы зависит от номинального поперечного сечения и определяет величину тока. Превышение нагрузки вызывает перегрев, разрушение изоляции, приводит к возникновению аварийных ситуаций:

Зависимость допустимой мощности и токовой нагрузки, кВт/А от количества проводов совместной прокладки
Номинальное сечение жилы, мм2	0.75	1	1.5	2.5	4
Активное сопротивление 1 км кабеля при 20 °С, ом	24.5	18.1	12.1	7.41	4.61
Диаметр жилы	0.99	1.15	1.4	1.8	2.26
Мощность/ток кВт/А	Один провод	2,86/13	3,3/15	4,4/20	5,94/27	7,92/36
Два провода	2,64/12	3,08/14	3,74/17	5,28/24	7,48/34
Три провода	2,42/11	2,86/13	3,3/15	4,84/22	6,82/31
Четыре и более	2,2/10	2,64/12	3,08/14	4,63/21	5,94/27

Взаимные наводки нескольких близко расположенных проводов снижают предел допустимой мощности, токовую нагрузку. При выборе нужно обязательно предварительно просчитать предполагаемую мощность потенциальных потребителей на данном участке сети;

• Электрическая прочность определяется материалом, толщиной изоляции. Величины указаны стандартом. Для сечений до 1 мм она равна 0,6 мм, от 1,5 до 4 – 0,7. Изоляция должна: — не иметь вмятин и утолщений;
• — плотно прилегать к меди, но легко от нее отделятся;
• — быть стойкой к воздействию грибка плесени;
• — не распространять горения при одинарной прокладке.

Сопротивление изоляции при нормальных условиях не меньше 1 мОм. Испытание прочности изоляции проводятся подачей, на выдержанный сутки в воде провод, переменного напряжения 2,5 кВ.

Требования по температуре

Нагреваясь проходящим током, медь выделением тепла влияет на состояние изоляции. Хлорвинил должен обеспечить нормальную эксплуатацию при температурах, °С:

Аппв провод: расшифровка и характеристики

Температурные характеристики	Значение
Диапазон нормальной эксплуатации	-50 ÷ +50
Предельно допустимая температура без деформации, не более	70
Максимальная температура без растрескивания	150
Аварийное длительное, не более 8 часов, повышение не более	80
Допустимая при КЗ в течение до 4 сек, не более, °С	160
Температура воздуха, при которой разрешена укладка без предварительного подогрева, не холоднее, °С	-15
Стойкость к действию относительной влажности 100%	35

Превышение предельных тепловых значений или времени воздействия вызовет потерю диэлектрических свойств, с последующим коротким замыканием.

Срок нормальной эксплуатации составляет не менее 15 лет.

Как правильно использовать провод ПВС

Чтобы понять, как правильно использовать этот тип кабеля, необходимо ознакомиться с его основными показателями эффективности:

• Номинальное напряжение в кабеле до 660 Вольт;
• Частота протекающего в нем тока 50 Гц;
• Нормальный диапазон рабочих температур от -25 до +40 градусов;
• Максимальная рабочая температура 70 градусов Цельсия;
• Продолжительность 30 тысяч циклов или 60 тысяч изгибов при напряжении 660 Вольт.

Если в аббревиатуре присутствует буква «Т» (ПВСТ или ПВС-Т), электрический кабель может быть расшифрован как тропический и относится к «тропическому» типу. Это означает, что он более устойчив к влаге и плесени, чем обычно.

Строение соседних жилок: они состоят из мелких нитей

Эксплуатационные и технические характеристики

Рекомендованная сфера использования ПВС кабелей – различные соединения электрического оборудования: подвижные и неподвижные. Отличительной особенностью является его отличная гибкость, что позволяет использование в условиях многократных перегибов.

• П – провод (хотя также его можно назвать и кабелем);
• В – жилы проводов покрыты поливинилхлоридом, как и внешняя оболочка;
• С – соединительный – эта литера показывает, где рекомендовано использовать провод.

Назначение этого кабеля исключает его использование при монтаже внутренней электропроводки, хотя напрямую такого запрета в ГОСТах или требованиях ПУЭ не прописано.

О чем говорит маркировка

1. Наружная оболочка – чаще всего белая, но нет никаких препятствий для ее изготовления в других цветах – черного, красного серого синего и т.п.
2. Заземляющий проводник подключается к проводу желто-зеленого цвета.
3. Для подключения нулевого провода используется синий цвет.
4. Все остальные цвета используются для подключения фазы – одной или нескольких.

На наружной оболочке производителем наносится маркировка в следующем виде: ПВС X*Y, где X показывает количество жил в кабеле, а Y – размер их поперечного сечения в мм².

• Двухжильные – ПВС 2*(0,5-6)
• Трехжильные – ПВС 3*(0,75-10)
• Четырехжильные – ПВС 4*(0,75-10)
• Пятижильные – ПВС 5*(0,75-10)
• Семижильные – ПВС 7*(1-2,5)

Остальные физические характеристики показаны в таблице на рисунке:

Технические характеристики ПВС

1. Рабочее напряжение – 660 Вольт.
2. Гарантия от производителя – 2 года с момента начала эксплуатации.
3. Температура использования, при которой изоляция провода сохраняет свои свойства – от -25 до +40С°. Есть морозостойкая разновидность кабеля, с маркировкой «Y», которая может функционировать при -40С°. Изоляция должна выдерживать долговременный нагрев до +70С° и кратковременный до +80. Так как кабель может использоваться на движущихся механизмах, то все это относится и к разрешенной температуре монтажа.
4. Количество жил – 2-7.
5. Уровень влажности, при котором может использоваться провод – 98%.
6. Срок службы – 2019 часов при монтаже в качестве электропроводки и 12000 часов при использовании для подключения электрооборудования.
7. Устойчивость к деформации, при перегибах в обе стороны с радиусом от 6 см – 30000 циклов.
8. Длина бухты провода при продаже – 30 и 200 метров.
9. Диэлектрические испытания проводятся переменным напряжением в 2019 Вольт – кабель должен выдерживать его в течение 5 минут.

Как видно, у провода ПВС все технические характеристики рассчитаны на достаточно большие нагрузки, электрические и механические, Этого с лихвой хватает для бытового использования, но выбирая подходящий провод все равно всегда надо производить тщательные вычисления сечения жил.

Для чего используется провод ПВС смотрите в этом видео:

Дополнительные характеристики

Кроме стандартного исполнения кабеля ПВС, у него есть разновидности для использования в условиях повышенной пожароопасности с соответствующей маркировкой ПВСнг-LS:

• нг в маркировке определяет негорючий тип изоляции;
• LS – показывает что используется изоляция с пониженным дымовыделением при горении.

Иногда аббревиатуру ПВС могут перепутать с созвучной – ППС, но кроме похожего звучания названий эти кабели ничем друг на друга не похожи. Что такое провод ППС, хорошо знают электрики высоковольтники – по своим техническим характеристикам этот провод создан для транспозиции экранов кабелей и сечение самого маленького из них составляет 70 мм². Их использует служба релейной защиты распределительных подстанций и с бытовыми нуждами такие провода не пересекаются.

Коротко о главном

Грамотное использование кабелей и проводов — залог безопасности вас и вашего жилища. И не только. Это еще и беспроблемная эксплуатация электроприборов. Поэтому подбирать кабели и провода надо точно в соответствии с их назначением, не надеяться на «авось» и не экономить. Электрика — это последнее место, где есть смысл в экономии. Например, провод ПВС иногда используют для внутренней скрытой проводки, а он для этого не предназначен. Не те у него характеристики и свойства. О том, где его лучше применять и почему — читайте в статье.

Эксплуатационные характеристики и сфера применения

Для подключения электроинструмента, бытовой и оргтехники нередко применяется провод ПВС. Назначение определенной модификации зависит от ее сечения. Модели с малым сечением подходят для маломощных приборов, а с большим — для стиральных машин, болгарок и другого мощного оборудования. Кабель ПВС пригоден для прокладки в труднодоступных участках благодаря своей гибкости, однако, он имеет ограниченный ресурс.

Применение гибких проводов ПВС оправдано в различных электронных устройствах. За счет устойчивости к широкому диапазону температур, он используется даже на улице. Его часто применяют для подключения садовой техники на даче — газонокосилок, насосов, электропил.

Этот электрический шнур часто используют при устройстве внутренней проводки внутри здания. В таком случае требуется спаять смотанные жилы в местах подсоединения к распределительным коробкам и розеткам. Данная операция не является трудоемкой, однако способна отнять много времени и увеличить продолжительность монтажных работ.

Описание негорючего аналога

Среди аналогов данной марки можно выделить провод ПВСнг-LS. Область применения его в сети различных приборов разнообразна. Он широко востребован также для подключения к сети электроприборов, требующих повышенную пожаробезопасность. Расшифровка последних четырех букв аббревиатуры ПВСнг-LS означает:

• нг — кабель негорючий,
• LS – в случае пожара низкое дымо- и газовыделение.

Конструктивно ПВСнг-LS провода относятся к классу 5 согласно ГОСТ 22483-77. При условии, что количество жил равно 7, на их изоляцию наносится цифровая маркировка. Все изолированные проводники скручены.

Провода, где число жил равно 5, скручены в сердечник.
