Провод ПВС и его технические характеристики

Расшифровка и основные параметры провода ПВС

Характеристики проводов ПВС позволяют его применять для решения широко спектра задач. И дабы правильно сделать выбор следует знать не только технические характеристики провода, но и его эксплуатационные особенности.

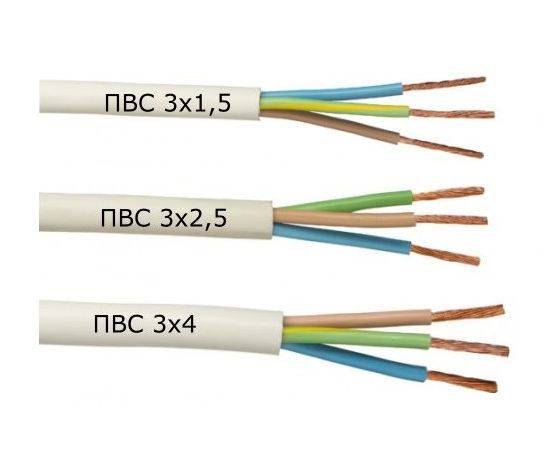

Расшифровка провода ПВС

У ПВС провода расшифровка достаточно проста – «П» — означает провод, «В» — обозначает наличие виниловой изоляции (это сокращенное название ПВХ) и «С» — соединение в единой оболочке всех жил. В этом случае провод имеет круглое сечение. Добавление же символа «П» обозначает параллельное расположение жил. В этом случае провод имеет овальную форму.

Расшифровка проводов ПВС

Итак:

• Маркировка на провод наносится на его наружную поверхность. Кроме обозначения марки провода она содержит еще ряд цифр. Давайте разберемся и с их значением. А поможет нам в этом видео представленное на сайте.
• Первая цифра после буквенной маркировки это «2», «3», «4» или «5». Это число обозначает количество жил в кабеле.
• После этого идет знак «×» и второе число, которое может быть «0,75», «1,00», «1,50», «2,50». Это число означает сечение всех жил провода.

Основные параметры провода ПВС

Теперь давайте разберем основные характеристика провода ПВС. Ведь именно исходя из них осуществляется выбор провода и места его монтажа.

Технические характеристики проводов ПВС

Итак:

• Согласно ГОСТ 22483 – 77 жилы проводов ПВС относится к 5 классу. Исходя из этого выбирается сечение единичных проволок в общем сечении жилы. Например, для провода с номинальным сечением жилы в 1,0 мм2 сечение единичной проволоки должно быть не более 0,21 мм2. А для жилы в 2,5 мм2 значение единичной проволоки должно быть уже не больше 0,26 мм2.
• Что касается изоляции, то на провод ГОСТ 7399 – 97 ПВС устанавливает значения, зависящие от сечения жил. Так толщина изоляции жилы колеблется от 0,6 до 0.8 мм. А толщина оболочки колеблется от 0,8 до 1,2 мм. При этом изоляция должна обеспечивать сопротивление изоляции не менее приведенных в данном ГОСТе.

• Рабочими температурами для провода ПВС считается диапазон от — 25⁰с до +40⁰С. При этом максимальная рабочая температура не должна превышать +70⁰С. А минимальная температура для монтажа должна быть не ниже -20⁰С
• Инструкция предполагает, что оболочка провода не распространяет горения. При этом сама она подвержена воздействию температур.
• Срок службы ПВС провода ГОСТ отмеряет 6 годами. Но обычно этот срок значительно больше, если только провод не подвержен воздействию агрессивных сред.

Кабель КГ

КГ – это гибкий резиновый кабель из меди с многопроволочными жилами, их сечение — 0,5 до 240 кв. мм. Количество – 1-5. Натуральный каучук – для резины изоляции жил.

Кабель функционален от -60°C до +50°C, влага — 98%. Кабель прокладывают на открытом воздухе. Цвет жил: черный, голубой, коричневый, серый. Сфера применения КГ – промышленные установки. Кабель КГ питает переносные мобильные устройства от переменного тока или от генераторов. При монтаже возможен изгиб по радиусу не менее 8 наружных диаметров. Предусмотрена модификация КГнг — негорючая изоляция. Резиновая изоляция этого кабеля в условиях мороза сохраняет свои свойства и гибкость. Удлинители на его основе применяются в любых условиях.

Основные параметры провода ПВС

Теперь давайте разберем основные характеристика провода ПВС. Ведь именно исходя из них осуществляется выбор провода и места его монтажа.

Технические характеристики проводов ПВС

Итак:

• Согласно ГОСТ 22483 – 77 жилы проводов ПВС относится к 5 классу. Исходя из этого выбирается сечение единичных проволок в общем сечении жилы. Например, для провода с номинальным сечением жилы в 1,0 мм2 сечение единичной проволоки должно быть не более 0,21 мм2. А для жилы в 2,5 мм2 значение единичной проволоки должно быть уже не больше 0,26 мм2.
• Что касается изоляции, то на провод ГОСТ 7399 – 97 ПВС устанавливает значения, зависящие от сечения жил. Так толщина изоляции жилы колеблется от 0,6 до 0.8 мм. А толщина оболочки колеблется от 0,8 до 1,2 мм. При этом изоляция должна обеспечивать сопротивление изоляции не менее приведенных в данном ГОСТе.

• Рабочими температурами для провода ПВС считается диапазон от — 25⁰с до +40⁰С. При этом максимальная рабочая температура не должна превышать +70⁰С. А минимальная температура для монтажа должна быть не ниже -20⁰С
• Инструкция предполагает, что оболочка провода не распространяет горения. При этом сама она подвержена воздействию температур.
• Срок службы ПВС провода ГОСТ отмеряет 6 годами. Но обычно этот срок значительно больше, если только провод не подвержен воздействию агрессивных сред.

Конструкция провода ПВС

Строение провода можно назвать типичным, в качестве примера на рисунке 1 показана конструкция ПВС в трехжильном исполнении.

Конструкция ПВС провода

Обозначение:

• А – жилы, их изготавливают из скрученных проводков, в качестве материала используется медь.
• В – изоляционное покрытие жил, для его изготовления используется поливинилхлоридная смола и специальные добавки, для повышения пластичности и улучшения эксплуатационных характеристик.
• С – внешнее покрытие (данная изоляция изготавливается из того же материала, что и для жил).

Говоря об изоляции необходимо рассказать о принятых стандартах расцветки.

Подробное описание ШВВП

Чтобы понять какой кабель ШВВП купить, необходимо ознакомиться с общими техническими характеристиками кабеля и особенностями каждой модели.

Общие параметры:

• температура, при которой ШВВП можно эксплуатировать (-25°С +40ºС);
• допустимая влажность воздуха при плюсовых показателях – 98%;
• установленная (номинальная) частота – 50Гц;
• установленное (номинальное) напряжение переменного тока – до 380В;
• напряжение рабочее – 400 вольт;
• напряжение пиковое– 200В;
• допустимый показатель температуры нагрева жил — +70°С;
• температура, при которой кабель можно прокладывать без дополнительного подогрева – (-15ºС);
• расположение жил – параллельное;
• жилы (сечение) – от 0,5мм² до 4 мм²;
• радиус изгиба (допустимый) – 30мм;
• эксплуатация без изменения технических характеристик – 5000 часов.

Цена ШВВП зависит от количества жил в кабеле и их сечения. Оптовая продажа ШВВП кабеля позволяет покупателю значительно сократить бюджетные средства.

Конструкция

Современный ПВС-провод состоит из нескольких переплетенных друг с другом медных жил, имеющих отдельную изоляцию из качественного поливинилхлорида. Дополнительно все жилы защищены ПВХ-оболочкой. Стандартный кабель имеет круглую форму сечения, хотя у модели ПВСП, как писалось выше, она будет овальной. Изоляционные материалы могут включать различные добавки, которые придают им дополнительные защитные функции (например, изделие не поддерживает процесс горения).

Каждая медная жила включает большое количество медных проволок. При скручивании каждой формируется плотный жгут. В соответствии с ГОСТ класс жил в ПВС должен быть не менее пятого. Подобный стандарт автоматически регламентирует минимальную толщину проволок, из которых формируется отдельная жила.

Если сечение каждой жилы в кабеле составляет 1 кв. мм, то диаметр используемых проволок не должен быть ниже 0,21 мм.

Разбирая ГОСТ, можно обнаружить очередное важное правило: в ПВС жилы скручиваются по левому направлению, однако плотность настолько высока, что заполнитель не применяется. При выборе изоляционной оболочки производители стараются использовать материалы разных цветов, что упрощает выполнение задач по монтажу. Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет

Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный)

Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет. Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный)

При выборе изоляционной оболочки производители стараются использовать материалы разных цветов, что упрощает выполнение задач по монтажу. Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет. Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный).

Верхний, наружный слой представляет собой поливинилхлоридную оболочку, которая накладывается по методу экструзии. В процесс одиночной укладки защитный слой не поддерживает горения. За счет своей пластичности оболочка заполняет любые промежутки, образовавшиеся между жилами, благодаря чему провод по форме становится круглым. Максимальное значение эксцентриситета составляет 10%.

Это интересно: Кабель ВБбШв — подробное описание

Описание негорючего аналога

Среди аналогов данной марки можно выделить провод ПВСнг-LS. Область применения его в сети различных приборов разнообразна. Он широко востребован также для подключения к сети электроприборов, требующих повышенную пожаробезопасность. Расшифровка последних четырех букв аббревиатуры ПВСнг-LS означает:

• нг — кабель негорючий,
• LS – в случае пожара низкое дымо- и газовыделение.

Конструктивно ПВСнг-LS провода относятся к классу 5 согласно ГОСТ 22483-77. При условии, что количество жил равно 7, на их изоляцию наносится цифровая маркировка. Все изолированные проводники скручены.

Провода, где число жил равно 5, скручены в сердечник.

Аналоги шнура с изоляцией из поливинилхлорида

Несмотря на универсальность соединительного провода существуют не менее востребованные аналоги, которые имеют идентичные свойства и характеристики, внешний вид и требования к монтажу. Такие проводы также выполняются согласно ГОСТу и делятся на три основные группы.

• Высокотемпературные кабели.
• Гибкие кабели.
• Плоские кабели.

К аналогам высокотемпературного кабеля относится ПВСнг-LS, он активно используется в проводке с повышенными требованиями к пожаробезопасности. Его маркировка говорит о невысоких горючих свойствах и низкому дымообразованию вовремя пожара. Этот кабель состоит из пяти жил, а внешняя оболочка также выполнена из ПВХ и имеет белый цвет.

Аналог гибкого кабеля, кабель с маркировкой КГ, обладает высокой устойчивостью к повышенной влажности и открытому воздуху, хотя эксплуатационный срок не всегда доходит до пяти лет. Этот провод устойчив к многократной размотке и смотки, резиновый кожух изоляции обладает высокой устойчивостью к низким температурам, но не ниже 60С. Провод активно применяют при сварочных работах и на речных судах. В структуре провода бывает от одной до пяти жил.

В проведении осветительных сетей часто используют аналоги гибкого кабеля ПУГНП или ПБППГ, АПУНП, ПГВВП. Расшифровка ПУГНП свидетельствует о том, что провод гибкий, плоский и универсальный. Его внешняя оболочка не подходит для наружного использования, поэтому широкое применение он нашёл в бытовой электропроводки. Срок эксплуатации этого провода составляет 15 лет.

Как выбрать провод ПВС

Первое, на что следует обращать внимание при выборе любого электрического кабеля или провода – число и сечение жил, подбираемые в соответствии с условиями эксплуатации. Подбирать ПВС нужно в зависимости от мощности электрических приборов, которые будут через него коммутироваться к сети

Важное значение имеет наличие или отсутствие заземляющей жилы, позволяющей соединить электроприбор и контур заземления. К примеру, при прокладке сети промышленного назначения нужно использовать ПВС с четырьмя жилами

По крайней мере, именно так прописано в правилах ПУЭ.

Каждый производитель должен представить образец своего провода. Изучая его, убедитесь в правильной скрутке отдельной жилы. Судить о плохом качестве стоит по наличию пятен, обрывов, разных цветов и прочих дефектов, которые видимы вашему глазу. На маркировке можно увидеть не только количество жил и площадь их сечения, но и узнать о процентном содержании меди.

Чтобы обеспечить безопасную и энергетически эффективную эксплуатацию электрического оборудования, важно выбрать подходящий ПВС-провод. Если в процессе выбора изделия вы столкнулись с какими-либо трудностями, то обратитесь за помощью к профессиональным монтажникам или консультантам магазина

Впрочем, верить каждому слову последних не стоит. В идеале вы должны изучить основную информацию касаемо ПВС и, вооружившись знаниями, отправляться за покупками.

Классификация и цена

Согласно ГОСТ, ПВС классифицируется по следующим моментам:

• количеству жил – от 2 до 5;
• диаметру сечения каждой жилы – от 0,75 до 2,5 кв. мм.

В зависимости от количества жил, площади поперечного сечения, а также ценовой политики торговой компании, цена за погонный метр продукции колеблется в пределах от 8 до 50 рублей.

Виды изоляции

Типы изоляции:

• Поливинилхлорид (ПВС). ПВС – это относительно недорогой и простой в использовании материал, который может применяться в различных областях. Максимальный температурный диапазон составляет от минус 55 до 105 градусов Цельсия. Полимер устойчив к пламени, влаге и истиранию. Он также противостоит бензину, озону, кислотам и растворителям. Его также можно использовать в медицинских и пищевых целях, поскольку он не имеет запаха, вкуса и нетоксичен. Оболочки из ПВС могут использоваться в тяжелых и тонкостенных конструкциях. ПВС не следует использовать, когда при низких температурах требуется гибкость и увеличенный срок службы при изгибе. При использовании в устройствах с втягивающимся шнуром он также проявляет гибкость ниже среднего. Оболочки из ПВС демонстрируют высокое затухание и потерю емкости, а это означает, что при использовании в электрической системе теряется мощность.
• Полужесткий ПВС (SR-PVC). В основном используется в качестве первичной изоляции и очень устойчив к истиранию. (Для толщины 30–16, 10-миллиметровая стена соответствует стилю UL 1061, 80 градусов Цельсия, 300 вольт.) Полужесткий ПВС огнестойкий, а также устойчив к нагреву, воде, кислотам и щелочам.
• Пленум Поливинил Хлорид (Plenum PVC). Plenum PVC подходит для использования в помещениях за выпадающими потолками или фальшполами, оставленными открытыми, чтобы обеспечить циркуляцию воздуха. Стандартный ПВС считается вариантом непленочной изоляции, потому что он не обладает качествами, необходимыми для безопасного использования в помещениях. Чтобы получить номинальную плотность, изоляция должна соответствовать более строгим правилам пожарной безопасности.
• Полиэтилен (PE). Это соединение используется чаще всего в коаксиальных кабелях и кабелях с низкой емкостью из-за его типичных электрических качеств. Много раз он используется в этих приложениях, потому что это доступно и может быть вспенено, чтобы уменьшить диэлектрическую проницаемость до 1,50, что делает его привлекательным вариантом для кабелей, требующих высокоскоростной передачи. Полиэтилен также может быть сшит для обеспечения высокой устойчивости к растрескиванию, прорезанию, пайке и растворителям. Полиэтилен можно использовать при температуре от минус 65 до 80 градусов Цельсия. Все плотности полиэтилена жесткие, твердые и негибкие. Материал также огнеопасен. Добавки могут быть использованы для придания огнестойкости, но это принесет в жертву диэлектрическую проницаемость и увеличит потери мощности.
• Полипропилен (PP). Этот материал очень похож на полиэтилен, но имеет более широкий температурный диапазон от минус 30 до 105 градусов Цельсия. Он используется в основном для тонкостенных первичных изоляций. Полипропилен можно вспенивать для улучшения его электрических свойств.
• Полиуретан (PUR). Полиуретан известен своей чрезвычайной прочностью, гибкостью и долговечностью при изгибе даже при низких температурах. У этого материала также есть превосходные оценки: химическая, водная инертность и стойкость к истиранию. Этот материал хорошо работает при использовании втягивающегося шнура и может быть незаменимым вариантом для солевых брызг и низкотемпературных военных целей. Полиуретан является легковоспламеняющимся материалом. Огнестойкая версия жертвует прочностью и чистотой поверхности. Однако основным недостатком полиуретана являются его плохие электрические свойства, что делает его пригодным только для курток.
• Хлорированный полиэтилен (CPE). CPE обладает очень хорошей устойчивостью к воздействию тепла, масел и атмосферных воздействий. Много раз CPE служит более дешевой, экологически чистой альтернативой CSPE. Его надежная работа под воздействием огня также делает его выгодной заменой изоляции ПВС. Хлорированный полиэтилен обычно используется в силовых и контрольных кабелях, а также в промышленных электростанциях.
• Нейлон. Нейлон обычно экструдируется поверх более мягких изоляционных составов. Он служит в качестве жесткой оболочки, проявляющей сильное истирание, сквозную и химическую стойкость, особенно в тонкостенных применениях. Это также чрезвычайно гибкий материал. Одним из недостатков нейлона является его способность поглощать влагу. Это ухудшает некоторые его электрические свойства.

Расшифровка и основные параметры провода ПВС

Характеристики проводов ПВС позволяют его применять для решения широко спектра задач. И дабы правильно сделать выбор следует знать не только технические характеристики провода, но и его эксплуатационные особенности.

Расшифровка провода ПВС

У ПВС провода расшифровка достаточно проста – «П» — означает провод, «В» — обозначает наличие виниловой изоляции (это сокращенное название ПВХ) и «С» — соединение в единой оболочке всех жил. В этом случае провод имеет круглое сечение. Добавление же символа «П» обозначает параллельное расположение жил. В этом случае провод имеет овальную форму.

• Маркировка на провод наносится на его наружную поверхность. Кроме обозначения марки провода она содержит еще ряд цифр. Давайте разберемся и с их значением. А поможет нам в этом видео представленное на сайте.
• Первая цифра после буквенной маркировки это «2», «3», «4» или «5». Это число обозначает количество жил в кабеле.
• После этого идет знак «×» и второе число, которое может быть «0,75», «1,00», «1,50», «2,50». Это число означает сечение всех жил провода.

Основные параметры провода ПВС

Теперь давайте разберем основные характеристика провода ПВС. Ведь именно исходя из них осуществляется выбор провода и места его монтажа.

• Согласно ГОСТ 22483 – 77 жилы проводов ПВС относится к 5 классу. Исходя из этого выбирается сечение единичных проволок в общем сечении жилы. Например, для провода с номинальным сечением жилы в 1,0 мм 2 сечение единичной проволоки должно быть не более 0,21 мм 2 . А для жилы в 2,5 мм 2 значение единичной проволоки должно быть уже не больше 0,26 мм 2 .
• Что касается изоляции, то на провод ГОСТ 7399 – 97 ПВС устанавливает значения, зависящие от сечения жил. Так толщина изоляции жилы колеблется от 0,6 до 0.8 мм. А толщина оболочки колеблется от 0,8 до 1,2 мм. При этом изоляция должна обеспечивать сопротивление изоляции не менее приведенных в данном ГОСТе.

• Рабочими температурами для провода ПВС считается диапазон от — 25⁰с до +40⁰С. При этом максимальная рабочая температура не должна превышать +70⁰С. А минимальная температура для монтажа должна быть не ниже -20⁰С
• Инструкция предполагает, что оболочка провода не распространяет горения. При этом сама она подвержена воздействию температур.
• Срок службы ПВС провода ГОСТ отмеряет 6 годами. Но обычно этот срок значительно больше, если только провод не подвержен воздействию агрессивных сред.

Конструкция и характеристики

Монтаж небольших объектов ограничивается проводниками номинального поперечного сечения до 6 мм2. Ограничим диапазон сравнения базовых параметров тремя медными жилами и четырьмя, сечением 1,5 мм2, то есть 3х1,15 и 4х1,15. Вот так они выглядят на фото.

Маркировка

• ПВС – установочный провод (П), (В) полихлорвиниловая (виниловая, ПХВ) изоляция, соединительный (С).
• ВВГ – силовой кабель с (В) виниловой изоляцией жилы, ПХВ оболочкой (В), нет защитного броневого покрова — голый (Г).
• После буквенной маркировки идет цифровая, которая расшифровывает количество жил, их поперечное сечение.

Параметры

Удобнее сравнивать основные параметры, представленные таблицей. Ограничивая размеры формы, приводятся характеристики, значение которых различно у выбранных для сравнения марок проводной продукции.

Характеристики	ПВС	ВВГ
Номер ГОСТ	ГОСТ 7399-97	ГОСТ 16442-80
Назначение	Для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, стиральных машин, холодильников, средств малой механизации для садоводства и огородничества и других подобных машин и приборов, для изготовления шнуров удлинительных	Для эксплуатации в стационарном состоянии, в том числе для прокладки на открытом воздухе
Механические
Конструкция проводника	Скрученные тонкие проволоки, гибкая	Монолитная, жесткая
Толщина оболочки, мм	0.8	0.9
Прочность при растяжении изоляции и оболочки относительного удлинения при разрыве – не менее, %	150	125
Ресурс стойкости к знакопеременным деформациям изгиба при номинальном напряжении, должен быть, циклов (движений), не менее:	30000	не нормируется
Масса 1 км, кг	88.5	72
Электрические
Сопротивление изоляции при 20 градусов С, на 1 км, не менее, мОм	10	12
Испытание изоляции переменным напряжением частотой 50 Гц и без погружения в воду, кВ.	2,0 в течение 5 минут	3,0 в течении 10 минут
После выдержки в воде при (20+-5) градусов С в течение 1 ч испытание переменным напряжением частотой 50 Гц в течение 15 мин, кВ	2000	не нормируется
Номинальная токовая нагрузка, на воздухе\в земле, не более, А	14/не нормируется	24/33
Температурные
Сохранять стойкость к деформации при, градусов С	70	80
Максимальная температура токопроводящей жилы при эксплуатации, градусов С	70	80
Температура эксплуатации, градусов С	-25/+40 градусов	-50/+50
Длительно допустимая температура нагрева жил, градусов С	+70	+80
Максимально допустимая температура при токах КЗ в течении 4 сек, градусов С	не нормируется	+160
Допустимый нагрев жил в аварийном режиме	не нормируется	+80
Срок службы при ресурсе соблюдении условий эксплуатации, хранения и транспортирования, не менее, лет:	6 (10 в стационарных установках)	30

Подобие

Оба кандидата имеют много общего. Одинаков материал проводника, изоляции. Полихлорвинил, модифированный присадками, приобретает дополнительные свойства, что отражается в маркировке материала.

• Нг – изоляция не поддерживает горения, самостоятельно затухает;
• Нд или Ls – модификатор, препятствующий образованию дыма;
• Т – дополнительная маркировка этим символом означает хорошую устойчивость действию плесневого грибка, гниению.

Отличие

ГОСТы прямо определяют, что ПВС – провод, а ВВГ – кабель. Рядовому потребителю различия никакого. Подрядчики огромных объектов, где сметы считают используя единые нормы расценок, предпочитают работать с кабелем. Расценки выполнения работ выше.

Конструкция жилы создает бонус проводу. Эластичность создает удобство, когда необходимы гибкие подключения бытовых приборов и промышленного оборудования. Любые временные соединения сложно выполнить жестким кабелем. «Правила устройства электрических установок» предписывают перед подключением патронов светильников, розеток, выключателей зачищенные концы перед заделкой под винт залуживать или обжимать специальными наконечниками.

Большая толщина оболочки изоляции кабеля (изоляция жил одинаковой величины) дает значительные преимущества. Больше сопротивление изоляции, значит больше предельно допустимое напряжение. Утолщенный слой позволяет без урона переносить повышенную рабочую температуру проводника, а значит, допускает увеличение токовой нагрузки эквивалентного сечения.

ПВС стоит дороже ВВГ. Разница цен, незначительная для продукции малого сечения, с увеличением его становится все ощутимее. Это объясняется более сложной технологией изготовления провода. Вытягивание большого количества тонкой проволоки, последующее свивание сложнее получения одной жилы необходимого сечения.

Описание

Конструкция этой проводки ничем не отличается от аналогичной. Токопроводящие жилы, изготавливаемые из меди, защищены полимерным покрытием. Маркировка ПВС означает следующее:

• П – провод. Указывается, что изделие принадлежит к классу электропроводки и предназначено для передачи электроэнергии.
• В – винил. Из этого материала изготавливается изолирующий слой. Причем он применяется для защиты каждой жилы и изготовления общей оболочки.
• С – соединительный. Функциональное назначение.

Главной характеристикой ПВС является диаметр жил и их количество. Они изготавливаются из меди и могут быть цельными или состоящими из нескольких отдельных проволок, скрученных вокруг основания. Для маркировки каждой жилы принято использовать стандартные цвета:

1. Белый – обозначает внешнюю защитную оболочку, внутри которой находятся изолированные провода.
2. Черный, коричневый, красный – так принято маркировать фазную жилу.
3. Синий – нулевой.

В некоторых случаях зеленый цвет означает провод заземления. При выборе следует обращать на маркировку изделия. Она выполняется согласно ГОСТ 7399-97. Рассмотрим на примере типовое обозначение — ПВС 2×1,5. Это означает что в состав кабеля входят 2 изолированные жилы диаметром 1,5 мм каждая. В некоторых случаях необходимо знать количество проволочных элементов и их сечение. Тогда следует воспользоваться данными таблицы. В ней же указаны удельная масса кабеля и возможный наружный диаметр.

Технические характеристики провода ПВС дают возможность применения практически во всех областях, где необходимо подключение от источника электроэнергии к потребительской точке.

Характеристики

При выборе кабеля следует обращать внимание на количество токопроводящих жил, их диаметр и эксплуатационные характеристики. Последние являются важным моментом, так как благодаря свойствам виниловой оболочки возможна установка кабеля во влажных помещениях с вероятностью попадания воды на его поверхность

При этом необходимо соблюдать правила соединения отдельных отрезков проводки

Места стыков тщательно изолируются. Лучше всего для этого применять специальные термоусадочные трубки

При этом необходимо соблюдать правила соединения отдельных отрезков проводки. Места стыков тщательно изолируются. Лучше всего для этого применять специальные термоусадочные трубки.

Технические характеристики кабеля ПВС, общие для всех типов изделий:

• Максимальная величина напряжения — 450 В.
• Термостабильность относится к классу Y. Он характеризуется ограничением температуры нагрева до +70°С.
• Стандартный класс огнестойкости. Материал изоляции не горюч, при воздействии внешнего пламени не поддерживает процесс горения.
• Изделие имеет высокую механическую прочность, характеризуется хорошим показателем сопротивляемости изгибным разрушениям.
• В зависимости от типа эксплуатации срок применения может составлять от 6 (подвижное состояние) до 10 (неподвижное) лет.

Ко всему этому хочется добавить доступную стоимость провода ПВС. Благодаря вышеизложенным характеристикам область применения проводки данного вида довольно обширна.

Применение

Чаще всего кабель используется в качестве токопроводящей магистрали для подключения энергии к приборам устройств. Его можно устанавливать для создания проводки в доме или квартире. Но перед этим обязательно рассчитывается номинальный и максимальный показатель нагрузки сети. В соответствии с полученными данными подбирается изделие оптимального сечения. В бытовых приборах с помощью ПВС осуществляют подключение электроприборов к розеткам.

Если говорить в целом — провод ПВС является одним из самых распространенных видов электропроводки для бытового и промышленного применения. Выбор сечения жил должен основываться на расчетных данных всего проекта или параметрах подключаемого устройства. Только так ПВС сможет выполнить свои функции в качестве проводника электроэнергии.

Технические характеристики и выбор

Как уже говорили, все параметры провода ПВС описаны в ГОСТ 7399-97. Там регламентируется все: от количества жил до их диаметра для каждого сечения. И, кстати, есть одна приписка. Суть ее в том, что при соответствии удельного сопротивления, допускаются отклонения в сечении. Это несколько усложняет выбор. Проверить сечение проводника по диаметру несложно, а вот измерить его сопротивление более проблематично. Для этого надо иметь кусок провода и измерительный прибор. Как выход можно посоветовать купить небольшой кусок, измерить сопротивление и сечение, а затем принимать решения насчет того, покупать или нет.

Технические характеристики ПВС

Еще при выборе стоит обратить внимание на изоляцию. Она должна иметь одинаковую толщину, не должно быть наплывов, тем более — трещин и других повреждений

Так как кабель гибкий, его легко можно согнуть, при этом никаких повреждений в изоляции быть не должно. Еще должен быть сопроводительный документ, в котором указан производитель, марка и параметры кабеля. При наличии этого минимума, можно кабель покупать.

Дополнительные характеристики

ПВС это обозначение типового изделия. Особые параметры отмечают дополнениями в маркировке:

• нг – негорючий материал оболочек;
• FR – повышенная стойкость к воздействию открытым пламенем;
• LS – нормированное небольшое выделение дыма при горении;
• П – плоская модификация конструкции.

К сведению. «Негорючесть» материалов обеспечивается специальными антипиреновыми компонентами полимерного состава.

Дополнительный символ в названии пвсн подчеркивает непригодность конструкции к армированию арматурой неразборного типа. Это значит, что к таким изделиям нельзя присоединять литым соединением сетевую вилку. Технические параметры провода пвсн соответствуют рассмотренным выше стандартным значениям.

Сфера применения и особенности ПВС

Сфера применения проводов ПВС той или иной марки зависит от металла, используемого в фазных проводниках. Медные имеют самую широкую область применения и сегодня их применяют для прокладки электрических сетей не только в жилых помещениях, но и в производственных помещениях. С помощью ПВС большой толщины проводится электрификация небольших населенных пунктов, замена кабелей в трансформаторах, подключение электростанций.

Для проводов ПВС с медными жилами характерны следующие преимущества:

• высокая механическая прочность и эластичность;
• устойчивость к коррозии;
• надежность работы с изоляторами и регулирующими устройствами (реостатами);
• лучшие показатели теплового расширения;
• высокий коэффициент лобового сопротивления.

ПВС с токопроводящими алюминиевыми жилами используются для разводки электрических сетей городского освещения, а также для прокладки кабелей в многоквартирных домах. В результате оксидной обработки они используются для электрификации и подключения мощного оборудования в химической и металлургической промышленности, на атомных электростанциях и т.д.

Функциональные и эксплуатационные преимущества ПВС с алюминиевыми жилами:

• алюминий меньше нагревается и, следовательно, обеспечивает большую стабильность и мощность электрического потока;
• окисление алюминиевого провода, из которого скручены токопроводящие жилы этого кабеля, позволяет использовать его в системах большой мощности;
• алюминий весит меньше меди, поэтому такие кабели позволяют не строить дополнительных опор при использовании в высоковольтных линиях электропередачи;
• алюминиевая проволока ПВА имеет меньшую стоимость, по гибкости не уступает медной и достаточно прочная: срок службы не менее 5 лет.

Несмотря на то, что провод ПВС рассчитан на большие электрические и механические нагрузки, необходимые данные (материал, сечение жил, масса, рабочие параметры оборудования) должны быть точно рассчитаны для обеспечения полной безопасности и надежности его использование.

Назначение и применение провода ПВС

Кабель часто применяют:

• В качестве удлинителя или переноски для решения бытовых задач;
• Для наружного и внутреннего соединения наружных электросетей, приборов;
• В садоводстве благодаря своей гибкости и водонепроницаемости;
• Внутри электрических устройств;
• Для подключения любого типа электроинструментов (персонального компьютера, газонокосилки, электрочайника, телевизора, пылесоса и так далее).

Важно! Назначений у ПВС огромное количество. Его используют даже там, где встретить его никто не ожидает

Все благодаря его гибкой структуре и эксплуатационным характеристикам. Именно из-за этого в мире налажено такое огромное производство ПВС изготовителями из разных стран.

Переноска на основе ПВС

Характеристики провода ПВС (ГОСТ 7399-97)

Провод ПВС – формально, провод довольно узкого назначения. Специалисты определяют ПВСкак провод, предназначенный для разъемных и временных соединений силовой нагрузки. Однако в быту мы очень часто встречаемся с ПВС: с его помощью подключаются к сети практически все приборы-потребители электроэнергии, которые требуют разъемного соединения (под этим страшным словосочетанием скрываются вилка и розетка).

Универсальность ПВС в качестве провода заключаются в его удобстве и универсальных характеристиках: высокой гибкости и большой износостойкости. ПВС можно гнуть как угодно: он выдержит большую нагрузку, как на излом, так и на разрыв.

Механическая нагрузка, которую «терпит» ПВС при его постоянном использовании, довольно велика. Чтобы хотя бы примерно представить себе масштабы бедствия, которое каждодневно терпит этот провод, подсчитайте, сколько раз за день вы наезжаете колесиком офисного кресла на провод от компьютера, идущий к сети. Этот провод и есть яркий пример ПВС-«мученика». Высокая способность изгибаться – тоже одна из основных особенностей этого провода, которая определяет его популярность. Вспомните, как вы закручиваете вокруг фена провод, чтобы он не занимал много места. Ввиду указанных требований к гибкости и прочности провода ПВС, материал внешней изоляции для него требует большой износостойкости.

Таким образом, определим ПВС как провод со скрученными медными жилами с ПВХ изоляцией, с ПВХ оболочкой, гибкий, на напряжение до 380 В для систем 380/660 В.

ПВСн– тот же провод, однако, непредназначенный для армирования неразборной арматурой.
