Разводка электропроводки в гараже своими руками

Особенности создания схемы электропроводки

Перед тем, как сделать проводку в гараже своими руками, следует уделить особое внимание схеме. Именно с неё начинается весь процесс. Автомат и защита УЗО

Автомат и защита УЗО.

Для начала нарисуйте чертёж гаражного помещения, на котором указываются:

вводная линия, подходящая к гаражному зданию;
места установления светильников, включая само помещение, смотровую яму и погреб, если они есть;
распределительный щиток – для удобства рекомендуется устанавливать его ближе к входу, так будет проще обесточить гараж;
места размещения розеток – важно учесть все варианты, где понадобится подключать электроинструменты;
высота установки каждого элемента – розетки устанавливаются на высоте хотя бы 60 см от пола, выключатели – 1,5 метра, а распределительная коробка устанавливается в 20 см от потолка;
примерный маршрут электропроводки в гараже, где учтены светильники, розетки и распределительный щиток;
компрессор и механические станки – если они находятся в помещении, их нужно также указать в схеме, поскольку для них потребуются отдельные линии от индивидуальных автоматов.

Схема электропроводки гаража поможет не только определить необходимое количество материалов, но и позволит оценить максимальную нагрузку за счёт суммарной мощности всех потребителей электроэнергии. Таким образом удастся верно подобрать вводные и отходящие кабели по сечению и номинальному току.

Ниже рассмотрим примерные схемы проводки в гаражах со смотровой ямой и без неё.

Схема для гаража без смотровой ямы

Чтобы провести электропроводку в помещении без смотровой ямы составьте список электроприборов, которыми будете пользоваться в гараже. В гаражном помещении, используемом лишь для парковки авто и мелкого ремонта, не нужно подключать большое количество розеток и светильников.

В целом простая схема должна включать в себя:

• вводной распределительный щит;
• устройство учёта;
• 1-2 розетки;
• 2 автоматических выключателя;
• 4 светильника;
• 1 одноклавишный выключатель;
• 1 УЗО;
• электропроводка.

Схема включения счетчика и защиты.

Простая схема имеет как преимущество, так и недостаток. Для парковки автомобиля достаточно нажать на выключатель и свет включится сразу во всём помещении. Кроме того подключив две розетки, одна из них будет присоединена к автоматам, а другая к одной цепи со светильниками.

Тогда, выключив свет, обесточится вторая розетка. В то же время её можно будет использовать лишь для маломощных приборов, иначе сгорят контакты выключателя.

Приведённая выше схема электроснабжения гаража является примерной и может оказаться неподходящей при мощном оборудовании. Если укрытие для машины многофункциональное, потребуется хорошее освещение и большее количество удобно расположенных розеток.

Схема проводки для помещения со смотровой ямой

Наличие смотровой ямы в гараже требует дополнительного освещения в подсобном помещении. Схема включает в себя все элементы, необходимые для гаража без ремонтной ямы, с добавлением светильников и специального трансформатора, понижающего напряжение.

Стоит учесть, что оборудование, которое планируется использовать в смотровой яме во время проведения ремонтных работ, должно быть рассчитано на это напряжение.

Необходимые инструменты и материалы для монтажа

В зависимости от типа монтажа электропроводки в гараже необходимо заранее подготовить инструменты:

• плоскогубцы и электрорезы;
• молоток;
• зубило;
• электродрель и перфоратор для работы в помещении из бетонных блоков;
• отвёртки – крестовая, шлицевая и индикаторная;
• изолента;
• приборы для измерения;
• материалы для разметки – удобно использовать специальный шнур;
• крепёжные элементы – шурупы и саморезы.

Важно помнить, рукоятки ручных инструментов должны быть из прорезиненного материала, если это не так – обмотайте их изолентой в несколько слоёв. Схема электропроводки и освещения.. Схема электропроводки и освещения

Схема электропроводки и освещения.

Помимо этого подготовьте необходимые материалы для проведения электричества в гараже:

• электрический кабель;
• светильники;
• выключатели;
• розетки;
• трансформаторы;
• гофрированные трубы;
• короба;
• переходники;
• УЗО;
• счётчик электроэнергии;
• подрозетники;
• распредкоробки;
• распределительный щиток.

Кабелю следует уделить особое внимание, поскольку он является главным составляющим элементом в работе по подключению гаража к электросети. Отличным вариантом будет кабель из меди, однако если нагрузка будет сравнительно небольшой, можно заменить его на алюминий.

Создание заземления

Перед тем как своими руками сделать контур заземления, рекомендуется обратить внимание на ряд важных обстоятельств:

Особое внимание следует уделять контактам. Скрутки запрещены

Действительно надежные соединения позволяют создать клеммы.
Устройство защитного отключения — гарантия безопасности электрической проводки даже в случае утечек тока. При возникновении аварийных ситуаций УЗО моментально отключает питание.
Лучший материал для изготовления электродов — стальные уголки. Рекомендуемый размер уголка — 50 на 50 миллиметров. Оптимальная длина уголка — от 2 до 2,5 метра. Некоторые владельцы гаражей вместо уголка используют трубы. Такой вариант допустим, но толщина стенок труб должна превышать 3,5 миллиметра. Рекомендуемый диаметр трубы — более 32 миллиметров.

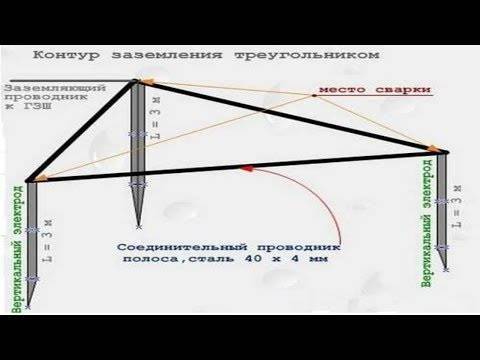

Конфигурация заземлительного контура важна. Многие выбирают треугольную схему, однако специалисты настаивают на большей эффективности Т-образной схемы. В этом случае одну пару электродов устанавливают по углам в передней части гаража, другую пару монтируют в смотровой яме. Все электроды объединяют между собой, а затем подключают к шине в электрощите.
Для соединения подземной части системы с заземлительной шиной рекомендуется использовать гибкий провод. Лучший выбор — медный кабель с шестимиллиметровым сечением. Для алюминиевого кабеля необходимо шестнадцатимиллиметровое сечение.

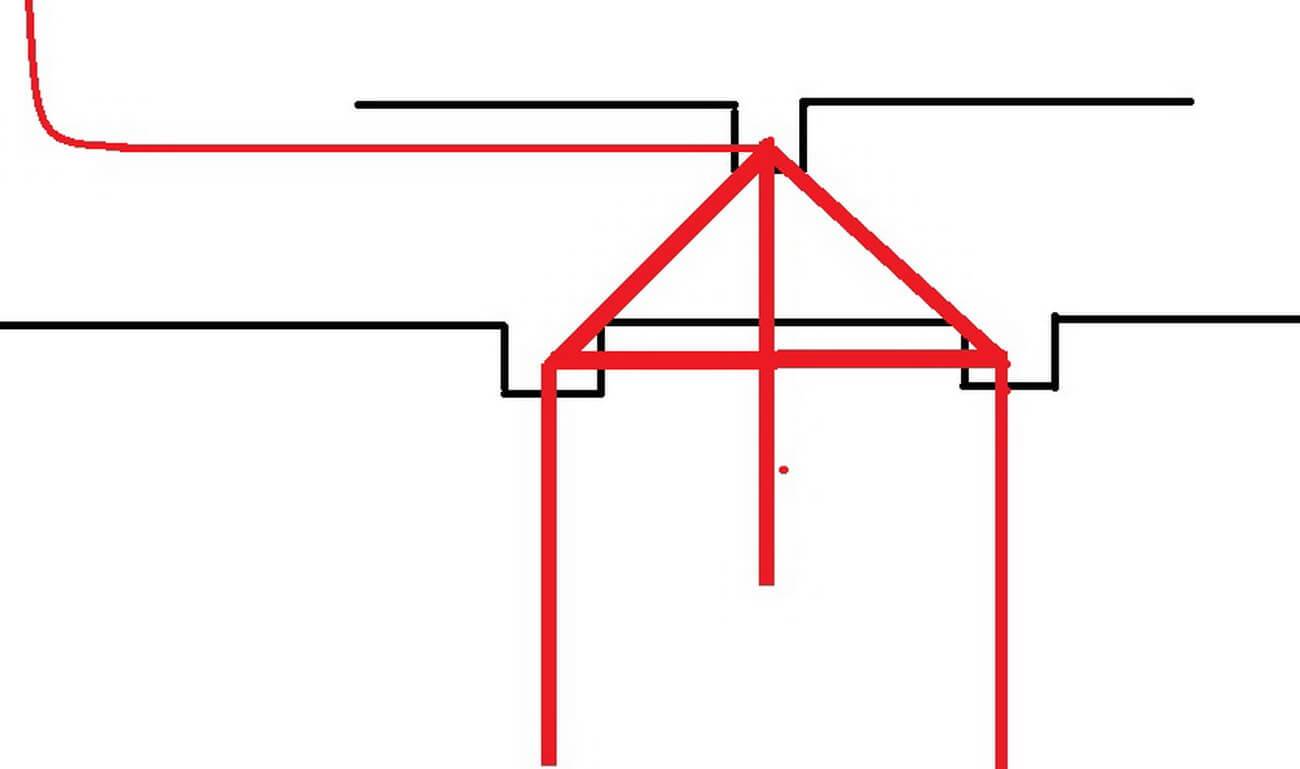

Существующие конфигурации заземлительных контуров показаны на рисунке ниже.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Установка электрощита Обустройство подобных сооружений предполагает грамотный монтаж гидроизоляции, которая исключит вероятность образования протечек и, как следствие, короткого замыкания местной электросети. Спрашивайте, я на связи!

Зачем заземление в гараже

Заземление в гараже жизненно необходимо, если нет желания попасть в неприятную ситуацию.

Электроприборы, обогреватели, а также металлические стены гаража являются первыми источниками риска. При увеличении температуры в помещении вода конденсируется на электропроводке и приборах. Это несет потенциальную опасность, ведь вода является проводником электрического тока. Чтобы заземлить все инструменты, следует использовать заземляющую жилу, а потом подвести к ней электропроводку. В противном случае электрический ток может выйти на корпусы приборов, что станет причиной трагедии.

правила заземления

Видео описание

В видео показано, как правильно провести электропроводку в гараже при помощи кабель-каналов:

Монтаж распределительного щитка

Ситуация, когда гараж подключают отдельно от основного дома на загородном участке, встречается редко. Ведь приходится на гараже устанавливать отдельный распределительный щит, куда монтируется и счетчик учета потребляемой электроэнергии. Сложность установки щита и его подключение невысокая. Но все это оборудование придется приобретать, а это лишние финансовые затраты.

Но если такая ситуация возникла, то сам щит устанавливают на стену гаража: или внутри, или снаружи. Второй вариант предпочтительнее, всегда есть возможность не допускать инспекторов внутрь гаража. Крепление производят на саморезы и пластиковые дюбели. Высота установки – 1,8 м. Рекомендуется на каждый шлейф установить отдельный автоматический выключатель, и обязательно один общий на ввод.

Как правильно сделать заземление в гараже — алгоритм работы

Рассмотрим инструкцию.

1. В первую очередь электроды необходимо поместить в землю. Выкапывайте углубления, примерно по 50 см глубиной, в соответствии с вашей схемой размещения электродов. Между ямками сделайте траншеи. Они пригодятся для прокладки соединяющей заземляющей арматуры.
2. Соблюдайте шаг между электродами в 1,2 метра. Как только вы сделали углубления, приходит время вбивания уголков в почву. Желательно каждый уголок сначала заострить с помощью болгарки. Тогда работа пойдет быстрее. Можно использовать трубки, толстую арматуру для изготовления электродов.
3. Затем вбейте электрод в землю кувалдой. Он должен до конца войти в почву. Мастера отмечают, что верхний конец каждого электрода должен располагаться ниже поверхности земли на 0,5 метра.
4. Вбитые в землю уголки нужно соединить металлической полосой. Вам понадобится профиль с шириной 4 см. Толщина металла должна составлять минимум 5 мм. Желательно использовать сварку для соединения элементов. Металл сначала зачищается, а затем сваривается.
5. Для оптимального подключения провода к уголку используйте обычный болт или соединительную клемму.
6. На завершающем этапе протягивается трехжильный провод. Он должен идти от щитка в 220 Вольт по гаражу. Этот кабель и подключается с соответствующим заземлением к розеткам, осветительным приборам.

Если рассмотреть алгоритм прокладки заземления, можно убедиться: данная работа вполне выполнима. Монтаж простой, не требует много времени, экономичен.

Когда гаражное помещение располагается на придомовой территории, можно не делать отдельное заземление. Достаточно организовать заземляющую систему для самого дома, а потом уже от дома к гаражу провести трехжильный кабель от щитка. Главное, выполнять все последовательно, не спеша, в полном соответствии с инструкцией и рекомендациями.

Когда вы сделаете своими руками надежное заземление для вашего гаража, это будет очень существенный вклад в обеспечение безопасности. С вашей электропроводкой все будет в порядке, вы до минимума снизите вероятность поражения током даже от мощных приборов и инструментов, которые часто используются в мастерской гаража.

Необходимые инструменты для монтажа

Чтобы выполнить монтаж проводки, соединить между собой кабель в зависимости от выбранного способа сращивания (скрутками, на клеммных колодках или переходниках) понадобятся:

1. Плоскогубцы.
2. Кусачки.
3. Рулетка.
4. Хозяйственный нож.
5. Отвертка (со сменными насадками или с прямым и крестовым шлицем).
6. Перфоратор или ударная дрель.

Заранее приобретенный провод необходимо разрезать по мерным кускам, зачистить, закрепить. Для этого нужны плоскогубцы, кусачки и нож. При монтаже автоматов, прибора учета (счетчика) не обойтись без инструмента для пробивания стен – перфоратора или дрели. А отвертки предназначены для затягивания болтовых соединений, саморезов, винтов. Это самый необходимый набор оборудования.

Какой должна быть правильная электропроводка?

Гараж – это личное место, необходимое для хранения автомобиля и проведения простых либо сложных ремонтных работ, подготовки к использованию транспортного средства. Здесь редко появляются чужие, но это не повод для уменьшения требований к безопасности, функциональности и надежности электропроводки. Хотя большинство владельцев с легкостью жертвуют внешним видом в угоду более важным параметрам.

Но без соблюдения простых правил не обойтись:

Техника безопасности предполагает проведение скрытой электропроводки в гараже. Различные кабели придется прокладывать в полости стен – это поможет защитить проводку от различных негативных воздействий.

Если гараж металлический, бетонный либо деревянный – это сделает невозможным проведение скрытой версии электропроводки. Однако можно опираться на гофрированные трубы, различные короба, металлорукава и другие виды похожих приспособлений.

Такой прибор не сложно изготовить, но потребуются стержни из металла с диаметром примерно в 15-16 мм. Далее они фиксируются вертикальным способом по верхней части для этого используется полоска из стали на основе правильного заземления. Уровень сопротивления этого устройства не должен превысить 3-4 Ом.

Обычно в гараже сложно избавится от сырости, что вынуждает относить его к помещениям с повышенной опасностью. Из-за этого рекомендуется использовать выключатели, различные осветительные приборы, розетки на основе класса IP44 или выше. Для наглядного знакомства с тем, как это должно выглядеть ознакомьтесь с фото электропроводки в гараже любого типа.

Если планируется обустройство полноценной мастерской или ее подобия необходимо заранее обеспечить трехфазный вариант вводной части электропроводки. Рекомендуем использовать кабеля из меди на основе сечения с размером около 10 мм2 и распределительного щитка, обладающего примерно 18 либо 20 модулями.

Важно: Для установки трехфазной системы потребуется разрешение. Придется получить его от энергетической службы чтобы законно использовать объект с таким оборудованием.

Рекомендации по безопасности

Важно учитывать следующие рекомендации:

1. Выполнять любые работы по реставрации и замене электропроводки допускается исключительно в случае полного отсутствия напряжения.
2. Рекомендуется надеть удобную обувь, которая не затрудняет движение.
3. Электрические приспособления должны быть целыми, без поврежденного кабеля. Соединение должно быть качественным.
4. Рукоятки на инструменте должны быть заизолированными.
5. Если планируется выполнять работы на большой высоте, то понадобится подготовить помосты. Использование бочек, пеноблоков, стульев на столах и других конструкций не допускается.
6. Все работы следует выполнять неспешно.

К работе следует подходить ответственно, так как правильная установка электропроводки в гаражном помещении гарантирует ее бесперебойную эксплуатацию на протяжении 30 лет. Малейшая ошибка может привести к поломке всей электросети. Если выполняется скрытая проводка, то понадобится выполнять тяжелые работы по ремонту. Соответственно, если опыта работы нет, то рекомендуется пригласить высококвалифицированных специалистов.

Для работы будет необходима помощь специалиста, который сможет подвести электричество от столба к электрощиту, подключить трансформатор, электросчетчик и устройства для выключения. Обойтись без вызова мастера не получится, так как для внешнего ответвления провода от центральной ЛЭП нужно иметь лицензию для выполнения работ с повышенным напряжением.

Технология установки электропроводки существенно отличается от варианта с частным домом или квартирой. Рекомендуется заплатить опытному мастеру, чтобы после окончания подсоединения кабеля он помог проверить качество скрепления проводов и правильность выполненных работ. Сумма выйдет небольшая, однако не нужно будет беспокоиться о безопасности.

Правильная схема будущей электропроводки убережет от сюрпризов!

Возможно она будет простой, но без нее нельзя начинать процесс монтирования. С ее помощью у вас появится представление о том, что необходимо сделать для быстрого и качественного завершения работы. Чтобы ваша схема электропроводки в гараже соответствовала, основным, требованиям безопасности она должна включить в себя максимум полезной информации.

Каким моментам уделяется повышенное внимание:

• Укажите точное место установки приборов для освещения площади помещения, защитных коробок для соединений, расположение всех выключателей, различных типов розеток – это поможет, если что-то перегорит;
• Работы ведутся от распределительного щитка. Любые соединения необходимо обозначать понятными знаками;
• В плане необходимо указать способ соединения всех элементов. Лампы либо выключатели разрешается подключать лишь последовательным вариантом. А розетки можно устанавливать исключительно перед любыми выключателями;
• Расстояние монтирования любых проводов до потолка не может превысить 10 см, а до пола либо электророзеток 50 см;
• Главный рубильник разрешается устанавливать на правой стороне от ворот гаража не ближе, чем 1,5 метра до пола.

Вертикальный заземлитель

В большинстве случаев для создания вертикального контура выбирают вертикальные заземлители с использованием (на выбор) уголков, труб или медного проводника. Ниже представлена стандартная схема организации заземления в гараже.

Для монтажа заземлительного контура заранее выкапывают яму. Ее глубина должна составлять примерно полметра.

Установленные электроды объединяют друг с другом металлической лентой или прутком. Рекомендуемое сечение ленты — от 100 квадратных миллиметров. Диаметр прутка должен превышать 10 миллиметров.

Соединения выполняют при помощи сварочного аппарата. Все швы подлежат покраске, чтобы защитить металл от коррозийных процессов.

Финальная часть работы — прокладка трехжильного кабеля, который отходит от электрощита. Кабель подключают к розеткам и осветительной технике.

Система уравнивания потенциалов

Система уравнивания потенциалов (СУП) выполняет следующие функции:

• в случае повышения напряжения на одном из электроприборов, оно будет равномерно распределено по всем металлическим конструкциям, тем самым исключив вероятность поражения током человека;

• для защиты от высокого напряжения внутри гаража, возникающего при разряде молний.

СУП является обязательным элементов защиты вне зависимости от типа заземления, которое используется в электропроводке. Для создания такой системы потребуется провести по всему контуру гаража металлическую полосу, подключив к ней проводники.

Необходимые материалы

Правильно составленная схема электропроводки поможет быстро рассчитать количество кабеля, автоматики, розеток и т. д. В первую очередь рассчитывается сечение и длина вводного кабеля. Для этого можно использовать специальную таблицу, расположенную ниже.

Таблица расчет сечения кабеля в зависимости от мощности сети

К примеру, рассчитаем параметры кабеля и других компонентов для схемы № 1, которая была обозначена в прошлом разделе:

• Сечение вводного кабеля — в данном случае в гараже не планируется устройство полноценной автомастерской, поэтому идеально подойдёт медный кабель на 4–4,5 кв. мм.
• Электрический щиток — достаточно щитка на 9 модулей.

• Сечение кабеля для розеточной группы — мощность инструмента, применяемого для обслуживания и ремонта автомобиля, редко превышает 3 кВт. С учётом этого подбирается сечение кабеля — 1,5–2 мм. кв., но в целях безопасности рекомендуется использовать медный кабель сечением 2,5 мм. кв.

• Автоматы розеточной группы — для подбора автомата следует рассчитать силу тока: I = P/U, где I — сила тока (A),P — мощность нагрузки (кВт), U — напряжение сети (В). С учётом наших данных получается, что I = 3000 / 220 = 13,65 А. Получается, что на каждую группу розеток понадобиться по одному модульному автомату на 16 А.
• УЗО — устройство на проходящий ток мощностью не менее 20 А. Ток срабатывания, при котором устройство отключиться — строго 10–30 мА.

• Розетки — рассчитанные на номинальный ток в 16 А с заземлением.

  УЗО и автоматический выключатель для электросети

• Сечение кабеля для осветительной сети — рассчитается с учётом общей мощности осветительных приборов. Например, на потолке располагается два светильника мощность 100 Вт, на стенах по два светильника мощностью 60 Вт каждый. В итоге получается, что общая мощность приборов составляет 220 Вт. Для данной мощности хватить алюминиевого кабеля сечением 1,5 мм. кв.
• Автоматы для освещения — общая мощность тока составляет не более 400 Вт, даже если поставить обычные лампочки по 100 Вт в каждый осветительный прибор. При правильно выбранном сечении кабеля хватит однополюсного автомата на 10 А.

Длина кабеля определяется исходя из оптимального маршрута. Кабель приобретается с запасом 10%. Крайне не рекомендуется покупать очень дешёвые изделия. Оптимально, если это будет проводка с двойной изоляцией и изолирующими проводниками.

Это интересно: Спальня в стиле барокко — полезно знать

Принципы проектирования электрических схем для гаражей

Простая схема электропроводки в гараже предусматривает наружное расположение всех элементов, таких как кабель, розетки, распределительные электрощитки и светильники (см. Светильники для гаража). Многие стараются скрыть кабели, укладывая их в стенах перед штукатуркой или закрывая отделочными материалами.

Но практика показала, что такая электросхема гаража не практична и лучшим вариантом будет поверхностная укладка проводки. Для защиты провода в наиболее вероятных местах повреждения используют пластиковые или металлические гофрированные трубки, а для декоративного сокрытия применяются специальные коробы из пластика.

К сведению. Электрическая схема гаража должна быть проложена таким образом, чтобы обеспечить быстрый доступ ко всем элементам для их удобной замены, поскольку очень часто, при активном и разностороннем использовании гаража возникает потребность переноса розеток или элементов освещения на другое место. Открытая проводка исключает возможность её повреждения при сверлении стен.

Система уравнивания потенциалов

Система уравнивания потенциалов – это важный элемент защиты, который не зависит от выбранного вида заземления электропроводки. Чтобы смонтировать такую систему необходимо провести по всему внутреннему периметру гаража полосу из металла и подсоединить к ней заглубленные проводники.

• если на одном из приборов повысится напряжение, то оно равномерно распределится по всем металлическим конструкциям, и вероятность удара током будет исключена;
• чтобы защитить корпус гаража от высокого напряжения, возникающего в грозу при ударах молний.

В общих чертах система уравнивания потенциалов своей конструкцией напоминает свайный фундамент из бетона, и организовать ее реально во время строительства гаража.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Можно ли делать заземление в подвале? Рассмотрим монтаж заземления в подвале на примере комплекта Заземление в частном доме , ZANDZ ZZ-6 Данный комплект состоит из четырех полутораметровых стальных омедненных штырей, соединительных элементов, нагеля для монтажа и зажима для подключения заземляющего проводника. Спрашивайте, я на связи!

Инструкции

Первоначально выкапывают ямки, примерно на полметра глубиной. Между ними проделываются траншеи для расположения заземляющей арматуры. Электроды следует размещать на расстоянии примерно в один метр, можно немного больше. Далее вбивают уголки в землю. Теперь с помощью тяжелого молотка нужно вбить электроды. Каждый электрод вгоняют таким образом, что над ним остается около пятидесяти сантиметров почвы.

Уголки соединяют с помощью полосы металла, толщиной не менее пяти миллиметров. Приварив элементы с помощью сварочного аппарата, их соединяют между собой. Затем подключают провода к уголкам с помощью клемм.

По завершении всех работ остается только протянуть трехжильный кабель к щитку от помещения. Именно этот кабель используется для подключения ко всем электроприборам, он заземлен.

Нужно ли заземление в гараже, решать должен, конечно же, его владелец, но лучше это сделать заранее, не дожидаясь неприятных последствий

Внимание стоит обратить на то, что с электрическим током шутить нельзя

Если гараж располагается на территории возле места проживания, то устройство заземления в гараже иметь необязательно. Ведь система заземления находится в доме. В таком случае проводят трехжильный кабель от дома к гаражу.

Вертикальный заземлитель

Для стандартных гаражей в основном используются металлические уголки длиной 2-2,5 метра размерностью 50х50 мм. Вместо них также можно установить трубу диаметром до 32 мм со стенками толщиной не более 3,5 мм. Существует и третий вариант устройства заземления, предполагающий использование медного провода с сечением до 6 мм, который соединяет подземную часть конструкции с остальными элементами электросети.

Вместо этого их необходимо вбивать прямо в землю. Расстояние между электродами должно быть в пределах 1,5-2,5 метра. Перед началом работ в месте, где будет создан контур заземления, выкапывается траншея глубиной до 50 см.

Все электроды соединяются между собой металлическими полосой или прутом. Сечение первой не должно быть меньше 100 кв.мм, а диаметр второго – 10 мм. Все компоненты контура соединяются посредством сварки, а новые швы обязательно прокрашиваются во избежание образования коррозии на заземлении.

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

Разводка электропроводки в гараже своими руками — схема, фото:

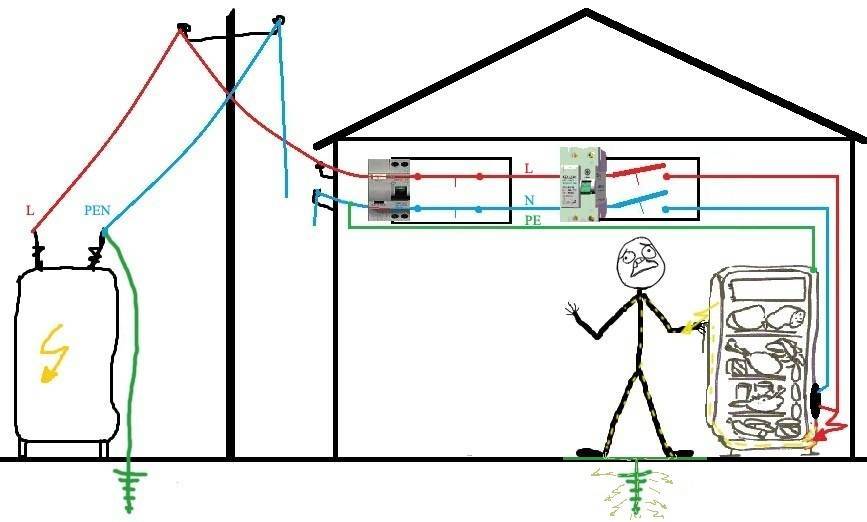

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление.

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Как сделать заземление в квартире

Перед тем как приступить, необходимо выяснить какой вид системы подачи тока используется по вашему адресу. Исходя из нормативных требований, каждый дом должен быть оборудован стояком, в который входит пять проводов, последний из которых- является заземлителем. Если ваш дом подходит под вышесказанные требования, то нужно распределить последний провод по квартире.

Розетки оборудовать со специальным заземлением. В ванной нужно будет установить систему уравнивания потенциалов. Если это новый дом, то, чаще всего, у вас будет стоять система с нулевым рабочим и защитным проводником. Они соединяются между собой в основном щите дома. При выходе из щита, они все разъединяются. К стоякам подсоединены три фазы и, в придачу, нулевой и защитный проводники. Из-за того, что в щитке есть отдельные шины, процесс будет очень простой. Они предусмотрены для подключения нулевой фазы и самого заземления.

Само заземление имеет связь с крышкой щита. Провод с фазой подключаем к шине, где раньше был устаревший провод, нулевой провод подключается к нейтральным проводам, защитный провод подсоединяем к крышке щита.

Это можно сделать несколькими вариантами. Самым надежным считается, установка заземления в главном щите дома. Но так как добиться разрешения из домоуправления не всегда удается, то установка заземления происходит в подвале при помощи личного контура. С помощи системы, нужно уравнять потенциалы. После этого провод выводим к главному щиту. Все электроприборы, подключается только к розетке с заземлением.

Еще понадобиться установка для защитного отключения. Там мы недопустим утекать току. Если система потенциалов уже предусмотрена, то все еще проще. Мы, просто, заземляем ванну и подключаем защитные установки. Провод, который будет идти из квартиры к щиту, должен быть зеленого цвета. Для заземления труб в ванной, так же, понадобятся хомуты.

Заземление стиральной машины

Для начала отключаем машинку от электросети. Провода не должны быть повреждены. Если они испорчены, то может возникнуть напряжение. Если вы попали в такую ситуацию, то лучшим решением будет установка автоматического отклонения. Так вас не ударит током. Можно заземлить корпус, чтобы было спокойнее. Чаще всего, в современных домах, в ванной уже установлено дополнительное заземление.

Если в стиральной машине оно отсутствует, то нужно самому создать контур для заземления или сделать полное зануление. В первом варианте, нам нужно, провод от машинки закрепить на стояке. Для этого мы выводим провод и прикрепляем его к металлическим заземлителям. Этот способ подойдет для жителей высоток.

Для зануления, выводим провод из трех жил от щита и вставляем в специальную заземленную розетку. Шины крепятся на нулевом проводе. При возникновении короткого замыкания, заземление остается на крышке прибора. Если на розетке нет крышки, в ванной ее устанавливать не желательно.
