Особенности и правила разводки электропроводки в гараже своими руками

Разводка

Проводка может быть трех типов: закрытая, открытая и смешанная. Если есть возможность, кабели лучше спрятать в стене, так как даже в гофре он не защищен от повреждений. Если нет, придется их вести по стенам или потолку. При закрытом монтаже в стенах гаража пробиваются каналы, в которые прокладываются провода. Их надо периодически скреплять между собой и прикрепить к бетону.

Затем проводят нужные провода по гаражу, к определенным распределительным коробкам электрощита. Помните, что у каждой линии должна быть своя коробка. Процесс разводки несложный, но советуют провода размещать в гофротрубе на клипсах или коробах из ПВХ – так они будут защищены от конденсата и влажности.

Приобретение расходных материалов

Составив схему, приобретите все необходимое для выполнения работы. Делать будем основательно и надолго, поэтому рассмотрим монтаж скрытой проводки. Справедливости ради стоит сказать, что есть и другие способы прокладывания провода в гараже, о которых можно прочитать здесь.

Чтобы не тратить драгоценное время и силы понапрасну, приобретите или возьмите в аренду штроборез и перфоратор с набором буров и коронкой по бетону, диаметр которой позволит установить подрозетники и распредкоробки в вырезанные с ее помощью отверстия. Про зубило и молоток даже не будем говорить, так как такой инструмент должен быть в любом гараже.

Для дальнейшей работы потребуются:

Распределительный щиток – 1 шт.
Счетчик электроэнергии – 1 шт. (если нужен).
УЗО – 1 шт.
Подрозетники – по количеству врезных выключателей и розеток.
Распредкоробки – в каждом месте, где будет отвод на розетки и выключатели.
Автоматические выключатели – тип и количество по схеме. Возможно, потребуется установить некоторые автоматы отдельно, например, возле точильного станка, компрессора и т.п.
Проводка. Лучше приобрести медный трехжильный провод. Для освещения ‒ 1,5 мм2. Для розеток ‒ 2,5 мм2. Для разводки по гаражу до щитка ‒ 4 мм2. Количество – по схеме +10% на неучтенные выводы в распредкоробках и подрозетниках. Для того чтобы запитать более мощные потребители, рекомендуется провести отдельную линию электропроводки от распределительного щитка до нужного места.
Гофрированные трубы ПВХ под электропроводку. Диаметр и количество подбираются под имеющуюся проводку. Если проводка будет проходить через легковоспламеняемые материалы, то в таких местах должна быть уложена металлическая гофротруба.
Если в гараже будет точка для подключения электрооборудования 380V, то надо позаботиться о приобретении специфической розетки и соответствующего кабеля.
Розетки. Их количество должно быть достаточным для удобного пользования

Важно помнить, что над верстаком может быть несколько светильников – они могут быть подключены как через распредкоробки, так и непосредственно в розетки.
Выключатель. Кто-то предпочитает одним выключателем отключать освещение в гараже, другому нравится разделить на несколько групп, а третий устанавливает выключатель под каждой лампой – каждый может сделать так, как ему будет удобно пользоваться.

Распределительный щиток можно сделать самостоятельно, как автор этого видео:

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения. Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление. Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

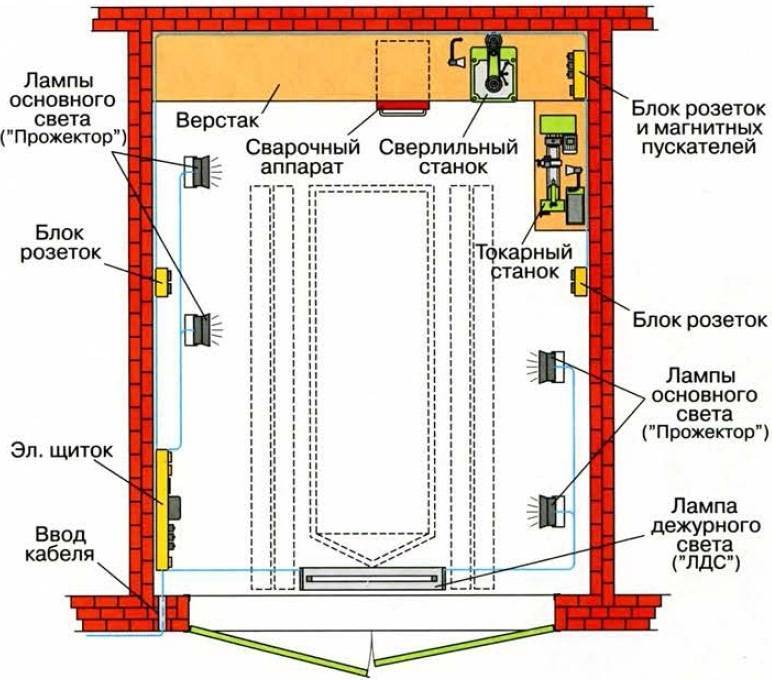

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление. Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю

А разницу дает как раз ток утечки на землю

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Особенности создания схемы электропроводки

Перед тем, как сделать проводку в гараже своими руками, следует уделить особое внимание схеме. Именно с неё начинается весь процесс. Автомат и защита УЗО

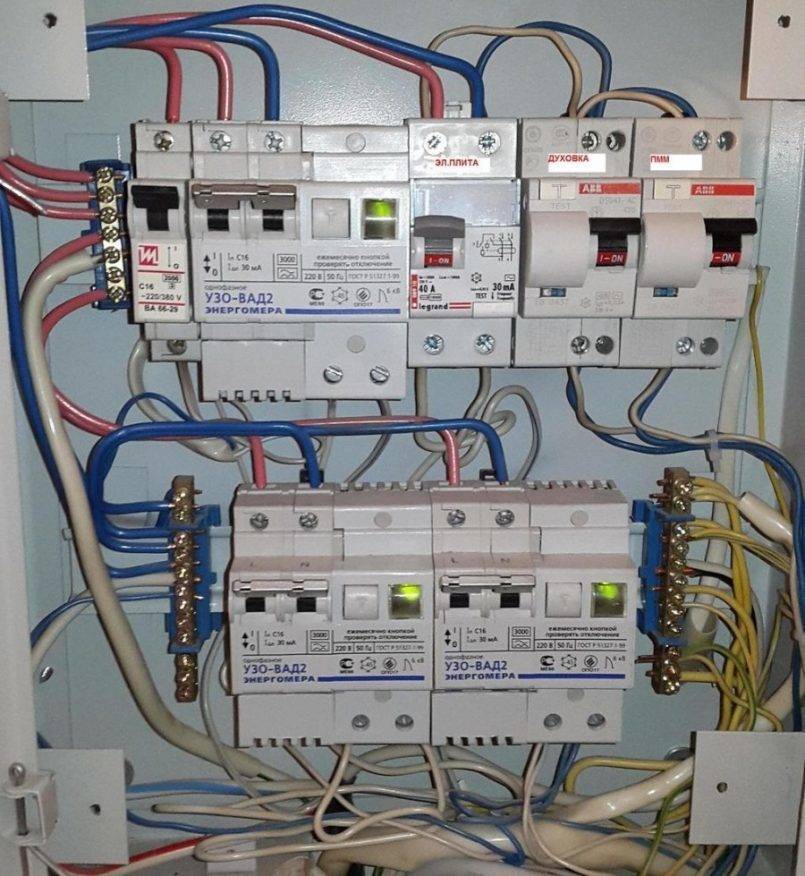

Автомат и защита УЗО.

Для начала нарисуйте чертёж гаражного помещения, на котором указываются:

вводная линия, подходящая к гаражному зданию;
места установления светильников, включая само помещение, смотровую яму и погреб, если они есть;
распределительный щиток – для удобства рекомендуется устанавливать его ближе к входу, так будет проще обесточить гараж;
места размещения розеток – важно учесть все варианты, где понадобится подключать электроинструменты;
высота установки каждого элемента – розетки устанавливаются на высоте хотя бы 60 см от пола, выключатели – 1,5 метра, а распределительная коробка устанавливается в 20 см от потолка;
примерный маршрут электропроводки в гараже, где учтены светильники, розетки и распределительный щиток;
компрессор и механические станки – если они находятся в помещении, их нужно также указать в схеме, поскольку для них потребуются отдельные линии от индивидуальных автоматов.

Схема электропроводки гаража поможет не только определить необходимое количество материалов, но и позволит оценить максимальную нагрузку за счёт суммарной мощности всех потребителей электроэнергии. Таким образом удастся верно подобрать вводные и отходящие кабели по сечению и номинальному току.

Ниже рассмотрим примерные схемы проводки в гаражах со смотровой ямой и без неё.

Схема для гаража без смотровой ямы

Чтобы провести электропроводку в помещении без смотровой ямы составьте список электроприборов, которыми будете пользоваться в гараже. В гаражном помещении, используемом лишь для парковки авто и мелкого ремонта, не нужно подключать большое количество розеток и светильников.

В целом простая схема должна включать в себя:

• вводной распределительный щит;
• устройство учёта;
• 1-2 розетки;
• 2 автоматических выключателя;
• 4 светильника;
• 1 одноклавишный выключатель;
• 1 УЗО;
• электропроводка.

Схема включения счетчика и защиты.

Простая схема имеет как преимущество, так и недостаток. Для парковки автомобиля достаточно нажать на выключатель и свет включится сразу во всём помещении. Кроме того подключив две розетки, одна из них будет присоединена к автоматам, а другая к одной цепи со светильниками.

Тогда, выключив свет, обесточится вторая розетка. В то же время её можно будет использовать лишь для маломощных приборов, иначе сгорят контакты выключателя.

Приведённая выше схема электроснабжения гаража является примерной и может оказаться неподходящей при мощном оборудовании. Если укрытие для машины многофункциональное, потребуется хорошее освещение и большее количество удобно расположенных розеток.

Схема проводки для помещения со смотровой ямой

Наличие смотровой ямы в гараже требует дополнительного освещения в подсобном помещении. Схема включает в себя все элементы, необходимые для гаража без ремонтной ямы, с добавлением светильников и специального трансформатора, понижающего напряжение.

Стоит учесть, что оборудование, которое планируется использовать в смотровой яме во время проведения ремонтных работ, должно быть рассчитано на это напряжение.

Необходимые инструменты и материалы для монтажа

В зависимости от типа монтажа электропроводки в гараже необходимо заранее подготовить инструменты:

• плоскогубцы и электрорезы;
• молоток;
• зубило;
• электродрель и перфоратор для работы в помещении из бетонных блоков;
• отвёртки – крестовая, шлицевая и индикаторная;
• изолента;
• приборы для измерения;
• материалы для разметки – удобно использовать специальный шнур;
• крепёжные элементы – шурупы и саморезы.

Важно помнить, рукоятки ручных инструментов должны быть из прорезиненного материала, если это не так – обмотайте их изолентой в несколько слоёв. Схема электропроводки и освещения.. Схема электропроводки и освещения

Схема электропроводки и освещения.

Помимо этого подготовьте необходимые материалы для проведения электричества в гараже:

• электрический кабель;
• светильники;
• выключатели;
• розетки;
• трансформаторы;
• гофрированные трубы;
• короба;
• переходники;
• УЗО;
• счётчик электроэнергии;
• подрозетники;
• распредкоробки;
• распределительный щиток.

Кабелю следует уделить особое внимание, поскольку он является главным составляющим элементом в работе по подключению гаража к электросети. Отличным вариантом будет кабель из меди, однако если нагрузка будет сравнительно небольшой, можно заменить его на алюминий.

Выбираем кабельную продукцию и устройства защиты

Перед тем как приступить к проведению электропроводки в гараже потребуется подобрать подходящее для этого кабельное изделие. Для ввода в него удобнее всего использовать популярный у пользователей самонесущий провод СИП.

Кабель для электропроводки

Для электропроводки в самом гаражном помещении выбирается один из следующих типов кабельных изделий:

• NYM
• ВВГ
• ПУНП

При выборе подходящего кабеля для электропроводки в гараже своими руками обустраиваемой его хозяином, важно учесть количество жил и их сечение. Предпочтение в этом случае отдается проводам ВВГ, количество жил у которых может быть от одной до пяти

Четырехжильный кабель ВВГ

Трехжильный кабель ПУНП

Трехжильный кабель NYM

К достоинствам изделий этого класса относят возможность эксплуатации в широком температурном диапазоне (от -50 °C до +50 °C). Кроме того, провода этой марки отличаются прочностью, устойчивостью к влаге и наличием множества конструктивных исполнений.

При выборе сечения изделий означенного типа исходят из следующих требований ПУЭ:

1. для осветительной части используются провода с сечением жилы 1,5 мм2;
2. при монтаже силовой подводки к розеткам оно увеличивается до 2,5 мм2;
3. при прокладке отдельной линии, предназначенной для подключения «мощного» оборудования сечение жилы возрастает до 4 мм2.

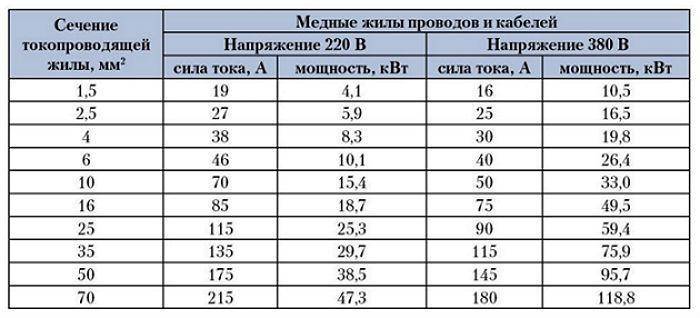

Выбор сечения кабеля по мощности и току для напряжение питания 220 и 380 Вольт

Для выбора сечения кабеля по мощности вы можете воспользоваться онлайн-калькулятором на нашем сайте.

При выборе разновидности ВВГ учитывается ряд технических требований, содержащихся в нормативной документации. Согласно положениям ПУЭ подбираемый тип должен соответствовать ряду требованиям, основными из которых являются недопустимость возгорания проводки и выхода из строя подключенной к электросети аппаратуры.

Устройства автоматической защиты

Чтобы защитить линии питания от КЗ и перегрузок по току в них устанавливаются автоматические выключатели. Для исключения поражения пользователя высоким напряжением предусматривается специальное защитное устройство – УЗО.

Однополюсный автоматический выключатель АВ47-29 производитель IEK

Двухполюсный автоматический выключатель АВ47-150 63А производитель IEK

Трехполюсный автоматический выключатель АВ47-29 25А производитель IEK

Устройство защитного отключения УЗО ВД1-63, 16А,10мА

Еще на стадии разработки схемы электропроводки потребуется проделать следующие операции:

• Подготовить монтажную схему, привязанную к планировке гаражного помещения.
• Произвести разбивку потребителей по группам, для каждой из которых потребуется отдельная ветка питания.
• Рассчитать предельные нагрузки и токи в этих ответвлениях (включая линии освещения и силовые цепи).
• Определить потребность и тип устанавливаемых в них защитных автоматов и УЗО.

На завершающей стадии подготовительных мероприятий потребуется закупить все необходимые материалы и комплектующие изделия. Уставки АВ выбираются в соответствие с расчетными значениями максимальных токов в каждой из питающих линий. Номинальные токи автоматов защиты (АВ) и устройств защитного отключения (УЗО) указаны для каждой группы потребителей на схеме ниже.

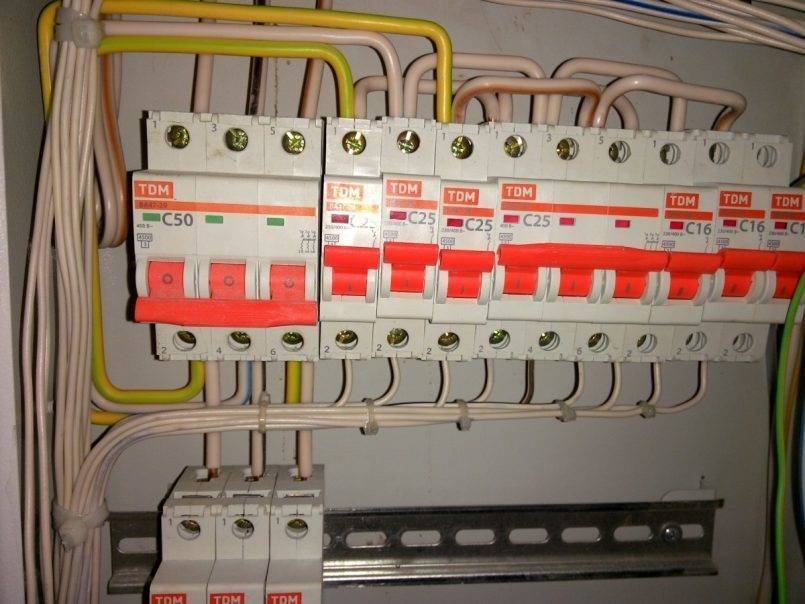

Схема подключения автоматов защиты и устройств защитного отключения

Использование понижающего трансформатора

В любом гаражном строении для работы в смотровой яме может потребоваться переносной светильник (так называемая «переноска») С другой стороны согласно требованиям ПУЭ в помещениях повышенной опасности использование осветителей на 220 Вольт категорически запрещено. Поскольку гаражные строения (как металлические, так и капитальные конструкции) относятся к категории особо опасных – в них разрешено использовать напряжения, не превышающие 50 Вольт.

Для их получения поступают одним из следующих способов:

• Приобретают трансформатор на соответствующее напряжение, что приводит к дополнительным расходам.
• Подключают переноску к клеммам аккумулятора автомобиля.

Первый вариант, несмотря на дополнительные издержки, более предпочтителен, поскольку гарантирует наличие нужного напряжения, не зависящего от степени зарядки батарей. Трансформатор для светильников, используемых для освещения смотровой ямы и переноски, монтируется либо в щитке, либо в отдельном ящике, расположенном неподалеку от него.

Из предлагаемых промышленностью изделий лучше всего выбрать понижающий трансформатор, устанавливаемый на дин рейку в электрическом щитке, либо металлический ящик с понижающим трансформатором, оснащенный двумя автоматическими выключателями и отдельной розеткой.

Установка счетчика электроэнергии в частном доме: нюансы процедуры и практические советы по монтажу

• монтаж устройства необходимо произвести в месте, которое удобно для проверки или технического обслуживания;
• на время монтажа линия должна быть обесточена, это следует обеспечить заранее, договорившись с представителями компании;
• счетчик должен находиться на высоте от 80 до 170 см от пола;
• необходимо установить защитный выключатель перед подключением к счетчику, до него;
• обязательно заземление;
• разводка (автоматы) подключаются к счетчику;
• если на счетчике нарушена целостность пломб, необходимо немедленно вызвать специалиста для опломбировки;
• по окончании установки осуществляется пробное включение.

• обычно, при наличии требований компании-провайдера прибор устанавливается на фасаде дома на высоте от 70 см до 170 см для удобства обслуживания;
• также практикуется установка прибора учета на соответствующей высоте на бетонном столбе, при этом он должен находиться на территории дома,а разводка при этом устанавливается в самом доме.

Рекомендуем ознакомиться: Новые поправки ук рф 2020

Схемы подключения и расположение потребителей

Электроснабжение гаража – предмет ответственный. От его организации зависит работа без сбоев, отказов приборов-потребителей, а также безопасность людей.

На функционирование проводки, ее устройство распространяется действие правил устройства электроустановок (ПУЭ). Это главный документ для каждого электрика, его же требованиями руководствуются те, кто решил заняться электрификацией гаража, мастерской самостоятельно.

Различают 2 независимые области реализации энергоснабжения:

• подключение по установленной схеме;
• упорядоченное расположение потребителей.

Первый вариант учитывает расчет, размещение на чертеже электрических приборов с использованием стандартизированных обозначений, в зависимости от вида подключения (3 фазы, одна) и напряжения в сети. Обязательно предусматривается заземление (не путать с нейтральным проводником), неплохо установить также устройство защитного отключения: оно срабатывает при контакте человека с токонесущими элементами, разрывая цепь.

УЗО на входе удобно тем, что его можно настроить на величину тока, меньшую опасного предела (0,1 Ампер)

Так, при неосторожном касании патрона или розетки умный блок мгновенно выключит питание, обезопасив человека от поражения электротоком

Разводка по потребителям предусматривает распределение по группам, каждой из которых присваивается свое значение тока и отдельный автоматический выключатель. Такой способ позволяет, при необходимости, отсечь «лишних» абонентов, например, при поиске причины неисправности или во время ремонта участка сети. Практика показывает, что, кроме прочих преимуществ, эта схема оптимизирует нагрузку на магистраль.

Главным выключателем производится подключение к внешнему источнику питания, а уже внутри локальной сети выполняется распределение на розетки и освещение или внутреннюю проводку и отдельно выведенное гнездо для энергоемкого сварочного трансформатора. Различают промышленную (380 Вольт, 3 фазы) и бытовую (220 Вольт, одна фаза) сети.

От этого условия зависит схема подключения, размер (сечение) проводников, конструкция выключателей. Выполняя чертеж, не обязательно скрупулезно следовать требованиям по соблюдению масштаба и точности обозначений. Главное, чтобы все было ясно самому исполнителю работы.

Со смотровой ямой

В гараже с предусмотренной проектом и реализованной в натуре ямой для осмотра днища, ходовой потребуются дополнительные «точки раздачи» электричества – розетки, осветительные приборы, точечные или сгруппированные в панели. А значит, это учитывают на схеме, при расчете нагрузки и определении сечения кабеля, закупке оборудования

Не важно, воспользуются при устройстве проводки услугами знакомого электрика или выполнят работу самостоятельно, но неучтенных, упущенных моментов быть не должно

Без смотровой ямы

Гараж без смотровой ямы проще и в строительстве, и с точки зрения электроснабжения: потребители сосредоточены в наземной части, там же размещаются розетки, осветительная арматура, специальные разъемы (например, с заземлением). Все абоненты обязательно отражаются на схеме, с выделением отдельного отсекающего автомата на каждого.

Розетки и выключатели

Размещаем розетки таким образом, чтобы ими было удобно пользоваться, однако местоположение должно исключать возможность непреднамеренного повреждения самих розеток. Обычно из размещают в 60 сантиметрах от пола.

Удобнее всего расположить 2-4 розетки над верстаком, 1 розетку около выключателя освещения, и 1 возле ворот.

Это должны быть защищенные от влаги розетки с заземляющим контактом и с крышкой. Установка розетки в смотровой яме нежелательна, лучше при необходимости воспользуйтесь удлинителем.

В целях экономии электроэнергии установим выключатели с двумя клавишами, таким образом, мы сможем регулировать интенсивность освещения в рабочей зоне. Выключатель размещаем в 15 сантиметрах от дверного проёма на высоте 1,5 метра от пола.

На освещение в смотровой яме устанавливаем отдельный выключатель таким образом, чтобы при выключении он обесточивал трансформатор.

Этапы монтажа электропроводки

Монтаж проводки в гараже включает в себя подготовку, работы на внешнем участке и монтаж внутренней схемы.

Подготовительные работы

Подготовка к прокладыванию проводки включает в себя нанесение разметки, где планируется установить розетки, выключатели и осветительные приборы. Гнезда под них можно высверлить при помощи перфоратора с алмазной коронкой. Штробы в стенах, где будет пролегать провод, выполняются специальным инструментом — штроборезом или же молотком и зубилом. Однако в последнем случае работа будет проводиться немного медленнее. Глубина и ширина штробы зависит от диаметра провода, но в большинстве случаев требуется не более 2 см в ширину и глубину.

В том случае, если кабель для подключения освещения протягивается по потолку, значит впоследствии штробы с проводкой нужно будет заштукатурить. Если же это невозможно, то используется гофра для кабеля. Она закрепляется на потолке хомутами на саморезах.

Прокладка кабеля на улице

Наиболее простой способ — это воздушная прокладка кабеля. Если это осуществляется над проезжей частью, то высота пролегания провода должна быть около 6 метров и выше. Если над пешеходной зоной — выше 4 м. Над гаражом прокладка провода должна производиться на высоте не менее 3 м. В некоторых случаях потребуется сделать стойку в виде изогнутой конструкции из стальной трубы. Если же расстояние от столба ЛЭП до гаражного бокса составляет более 25 м, то нужно будет установить промежуточную опору.

Подземная прокладка кабеля осуществляется с использованием бронированного кабеля со специальной маркировкой “Б”. Он укладывается в траншею, которая выкапывается от столба ЛЭП в сторону гаража. Для укладки кабеля применяется стальная или пластиковая труба с диаметром в 2 раза больше диаметра кабеля. Также обязательно используется гидроизолирующее средство: труба обрабатывается, например, при помощи битумной мастики. Около столба ЛЭП кабель отводится вверх и его конец герметизируется.

Внутренняя разводка

Интересуясь, как провести проводку в гараже, необходимо узнать об особенностях внутренней разводки кабеля. Такие работы могут быть проведены двумя способами:

• Скрытый. В этом случае монтаж проводки начинается с обрезки кабеля на куски, длина которых равна длине шлейфов. После этого монтируются распределительные коробки: их закрепляют саморезами. Кабель укладывается в штробы, закрепляется пластиковыми хомутами. Соединение электропроводки между шлейфами осуществляется при помощи клеммных колодок. После того, как кабель будет уложен в штробы, они заделываются штукатуркой. Производится монтаж розеток с выключателями с подключением к проводам.
• Открытый. Такой способ подходит для деревянного гаража. В этом случае используются кабель-каналы, представляющие собой короба с крышкой. Сначала основа нарезается по длине каждого вертикального или горизонтального участка, закрепляется саморезами на разметках, линиях схемы проводки. Затем производится укладка кабеля, монтаж розеток и выключателей. И в завершение — кабель-каналы закрываются крышками.

Монтаж распределительного щитка

Также важно знать, как правильно провести проводку в гараже, когда он стоит отдельно от основного дома. В этом случае необходимо будет на гаражном помещении установить отдельный распределительный щит, где будет установлен прибор учета потребляемой электроэнергии

Работа не представляет собой ничего сложного, но требует больших материальных затрат. Щит можно установить внутри или снаружи гаража. Последний вариант предпочтительнее, так как это не будет препятствовать снятию показаний контролерами.

Крепление щитка осуществляется на саморезы с пластиковыми дюбелями на высоте 1-2 м. На каждый шлейф необходимо установить отдельный автоматический выключатель и один общий — на ввод.

Ввод питания

На вводе устанавливается распределительный щиток. В некоторых случаях он монтируется с внешней стороны здания, что может быть обусловлено особенностями подвода электросети к гаражу.

“>
“>
“>
“>
“>
“>

Обычно щиток монтируют рядом со входом для удобства отключения при уходе из объекта. Щиток должен позволять разместить все требующиеся защитные и распределительные приборы. В щитке также размещается прибор учета электроэнергии (счетчик), если гараж находится на территории гаражного кооператива. На загородных участках обычно используется один счетчик на все постройки.

Щиток можно сделать своими руками из профиля и листового металла или приобрести готовое изделие.

Выбор способа прокладки провода

Еще одним важным аспектом от которого зависит как сделать электропроводку в гараже является выбор способа прокладки провода. Как известно существует два вариант – открытый и скрытый способ.

Давайте разберем каждый из них:

• Скрытый способ эстетически более правильный. Но он требует штробления стен и штукатурных работ. Для гаража это далеко не всегда актуально, да и не всегда реализуемо.
• Открытый способ реализовать значительно проще, но в большинстве случаев он более затратен и портит внешний вид гаража. Но в некоторых случаях без него не обойтись.
• Выбор способа прокладки проводки в первую очередь зависит от материала изготовления гаража. Для строений, выполненных из кирпича или бетона более правильным будет применение скрытой проводки. Ведь в этом случае в штробе вы можете прокладывать не защищенные провода.

Скрытая проводка в гараже

Если ваш гараж выполнен из металла, то здесь реализуется открытая проводка. При этом провод для защиты от механических повреждений следует заключить в пластиковый или металлический короб. Вместо короба можно использовать обычную гофру.
Если ваш гараж изготовлен из дерева, то проще реализовать то же открытую проводку. В этом случае для защиты провода от механических повреждений можно использовать только металлическую гофру или короб.
Требования к электропроводке в гараже запрещают применять металлические трубы, гофры и короба для механической защиты провода в подвалах и смотровых ямах. А при применении таких материалов в других помещениях, еще на этапе монтажа следует исключить возможность образования и скопления в них влаги.
Для любого вида проводки следует соблюдать требования ПУЭ по сечению провода

Правила выбора сечения провода мы уже не раз рассматривали и поэтому не будем на этом вопросе вновь заострять внимание.
