Как самостоятельно проложить электропроводку в каркасном доме

Монтаж электрики

Согласно правилам монтажа электропроводки в каркасном доме, обязательно укладывать кабели в металлические трубы. Стенки трубки должны быть не менее 2,5 мм. Для выбора необходимой толщины трубки, в первую очередь, стоит ориентироваться на диаметр проходящих проводов, а также на нагрузку сети. Это следует учитывать, чтобы при коротком замыкании трубка не прогорела и не возникла пожароопасная обстановка.


Электропроводка в трубах.

На заметку

Использование гибких металлорукавов по тем же нормам запрещено! В крайнем случае можно применять металлорукав с асбестовым наполнителем.

Трубы для электропроводки

  • Обязательно должны быть покрыты антикоррозийным покрытием изнутри.
  • Любое соединение труб должно быть выполнено за счет сварки. Допускается еще и резьбовое соединение.
  • Применение медных труб облегчает монтаж электропроводки в каркасном доме своими руками, потому что они хорошо гнутся, а потому не требуют использование сварочного аппарат.
  • Диаметр труб выбирается таким образом, чтобы провода занимали в них не более 40% свободной площади.
  • Трубы обязательно должны быть заземлены, поскольку это будет снимать статическое напряжение. Плюс, если кабель будет поврежден, вы избежите удара током.

Заземление

Если вы своими руками делаете в каркасном доме электропроводку, то и заземление можно сделать самостоятельно. Для заземления потребуется три трехметровых уголка или металлических штыря, метровые обрезки для соединения.


Заземление для каркасного дома.

  1. Следует выкопать яму в виде треугольника со сторонами в один метр.
  2. В вершины треугольника забиваются штыри или уголки.
  3. С помощью сварки и метровых отрезков все это соединяется между собой.
  4. Закрепляется провод и выводится в распределительный щит.

По стандартам, заземляющие провода имеют чаще всего желто-зеленый цвет. Учитывайте это при монтаже.

Как производится соединение проводов

Какие существуют варианты соединений?

  • Первый вариант – скрутка. Этот вариант не подходит
    согласно правил устройства электроустановок (ПУЭ)
  • Вариант 2 – соединение пайкой – больше подходит для небольших проводов,
    поскольку делает полученные соединения не разборными.
  • Вариант 3 – болтовое соединение – такое соединение наилучшим образом подходит
    для мест крепления люстр и лампочек.
  • Вариант 4 – пружинными клемами.
  • Вариант 5 – неразборные соединения опрессовкой

Коммуникационные коробки

Ко всем местам соединения небходимо иметь доступ. Делается это
в распределительных коробках, которые специально высверливаются под потолком. Коробка
должна иметь доступ, чтобы в случае необходимости можно было бы поправить.

Как делать коммуникационные коробки?

Отверстия под коммуникационные коробки делают при помощи специальных
насадок на дрель.

В полученное отверстие вставляют пластиковый стакан, к которому
будет крепиться или розетка или выключатель

В каждую такую коробку можно спрятать не больше 6 проводов

В данном случае провода скручиваются и потом навинчиваются на
колпачки.

Вариант пропайки проводов

Еще один вариант соединения проводов в строящемся доме – скрутка
и пропайка

В строящемся доме пропайка не рекомендуется, поскольку необходима
некоторая доля прозрачности соединения. Однако в малоточных соединениях, она очень
хорошо подходит.

То есть всегда остается риск того, что соединение не верно было
собрано и нужно будет раскручивать или обрезать соединения.

Поэтому при монтаже своего каркасного дома я не использовал скрутку
и спайку.

Спайка малоточных проводов

В данном случае, показано соединение двух телефонных проводов.
В результате многочисленных экспериментов, я пришел к вот такому оригинальному соединению.

Провод из телефонного колодца очень короткий и не дотягивается
до внутреннего помещения, поэтому приходится делать соединение в агрессивной внешней
среде.

Дело в том, что на соединение постоянно капает вода с крыши.
Стояла задача было оградить соединение от воды, а с другой стороны, сделать соединение
прозрачным. Что я и добился этой пластиковой бутылкой. Вода больше не попадает на
соединение, а конденсат тоже не причиняет вреда соединению.

Я знаю, что этот тип соединения будет поднят на смех многими
электриками, но соединение работает уже целый год.

Внимание!

Болтовое соединение для соединения проводов

Болтовое соединение обычно используется в оконечных устройствах.
и в клемных колодках. Они позволяют зажимать несколько проводов. Например, в электрощитке
и в розетке.

Пружинные соединения фирмы Ваго

Во время монтажа дома я исользовал пружинные клемы, например,
клемниками фирмы Wago – они создают довольно изящные соединения.

Клемники Ваго позволяют соединять провода различных типов и диаметров,
а специальная паста не позволяет окисляться соединению.

Такое устройство является новинкой для многих из нас.

Устройства считаются неразборными, однако провода можно вытащить
из клемника выкручиванием

Внимание!

Электропроводка в каркасном доме правила

Разберем общие правила в электропроводке, которые касаются любого дома какой бы вы не строил: каркасно-щитовой, деревянный, кирпичный или какой еще.

#1 — Выбор кабельной продукции

Кабель ВВГнг-LS

Как и в любом жилом помещении должны использоваться кабели, которые не распространяют горение. К таким относятся ВВГнг (A, LS). Есть еще обозначения FRLS и др., однако первые два самые доступные и распространенные их берем за основу. Можно использовать кабели серии NYM. Кабель с таким обозначением очень хорошо зарекомендовали себя именно в деревянных домах. Если не стоит цель экономии денежных средств, то такой кабель будет удобнее применять.

NYM-кабель

Некоторые производители такие как Конкорд, Севкабель делают NYM кабель с негорючим наполнением, что качественно отличает его от плоского.

#2 — Выбор сечения провода для электропроводки

При строительстве каркасно-щитового дома и прокладки электропроводки необходимо знать с каким сечением провод использовать.

Почему выбор сечения проводника такой, а не иначе подробно расписан здесь.

Просто перечислю выбор сечения кабеля:

  • Для света используем 3*1,5 мм2;
  • Розетки 3*2,5 мм2;
  • Варочная поверхность в однофазной сети 3*6 мм2;
  • Варочная поверхность в трехфазной сети 5*2,5 мм2;
  • Подключение распределительного щита 3*6 мм2 или 5*6 мм2.

#3 — Выбор автоматов защиты для распределительного щита

Какой бы хороший провод не был, если его не защитить от перегрузки, он может выйти из строя со всеми вытекающими. А если перегрузки будут незначительные, но часто, срок службы сократится в несколько раз.

А самым слабым звеном в электроцепи всегда будут розетки выключатели и соединения в распределительных коробках. Отдельная статья про выбор автоматов защиты.

Также просто перечислю номиналы автоматов защиты:

  • Для света используем 10 А (хотя при нынешней системе освещение можно и меньше, так светодиоды потребляют в разы меньше);
  • Розетки 16 А;
  • Для варочной поверхности в однофазной сети 32 А;
  • Варочная поверхность в трехфазной сети 3P 16 А;
  • Для подключения распределительного щита 3P 25 А для трехфазного ввода мощность 15 кВт и 1P — 50 А для однофазного ввода мощностью 10 кВт.

#4 — Устройство заземления для дома

Обязательным условием для электрики в любом частном доме является правильно сделанный контур заземления.

А если у вас планируется подключать газовый котел, то еще необходимо и заключение электролаборатории по сопротивлению заземления.

В современных условиях можно приобрести готовый комплект заземления, взять в аренду мощный перфоратор и забить его рядом с домом. После необходимо отдельным проводом подключить к шине заземления распределительного щита.

Заводской комплект заземления

Этот вариант минимально затратный если вы не обладаете навыками электросварки и нет необходимости копать землю. Неоднократно проверенное электролабораторией заземление всегда укладывается в нормы.

Можно действовать и по старинке. Копаем равносторонний треугольник 2,5*2,5*2,5 глубиной 50 см; забиваем три металлических уголка 50*50 толщиной не менее 3,5 мм и длинной 2500 мм, затем металлической полосой 40 мм и толщиной 4 мм обвариваем по контуру. На край полосы навариваем болт М8 (М10) и соединяем проводом (10 мм2) с шиной в распределительном щите. Прокрашиваем сварные швы и закапываем.

Это все то, что касается основных правил для электропроводки в доме.

Проводка от входа в дом до счетчика

Про то, как сделать проводку от входа в дом до счетчика, пишут мало, однако не стоит забывать, что это одно из самых проблемных мест электропроводки. Дело в том, что этот участок абсолютно не защищен автоматикой от короткого замыкания или перегрузок. Поэтому часто именно в этом месте начинаются проблемы.

Счетчик в доме

Чтобы избежать возгорания и повреждения проводки, можно воспользоваться двумя вариантами решения проблемы:

  • Можно всю проводку на данном участке спрятать в металлическую трубу. Однако если участок более двух с половиной метров, это становится проблемным. Провод такой длины затолкать в трубку практически невозможно. При чем необходимо помнить о том, что на протяженности провода могут быть повороты, и это усложнит использование металлической трубы.
  • Второй вариант немного дороже, но предпочтительнее. Перед входом проводов в каркасный дом можно установить защитный автомат, поместив его в герметичный бокс от осадков. Порог его срабатывания выставляем слегка больше, чем у основного автомата защиты. Основной АЗ ставится на ВРУ. Дополнительный автомат защиты чаще всего крепится прямо к фасаду здания.

Распределительный щиток в каркасном доме

Кабель в доме идет прямо к распределительному щитку. При расчете мощности учитываются индивидуальные данные каждой зоны. Далее выполняется открытая или скрытая разводка кабеля.

Какая существует альтернатива металлическим трубам

Укладываться электропроводка может и в металлические рукава, но только с асбестовым внутренним покрытием или без него. Металлорукава с хлопчатобумажным уплотнением в качестве защиты для скрытой проводки к применению недопустимы.

Скрытый способ монтажа более трудоемок и затратен по используемым материалам, чем открытый. Чтобы уменьшить расходы, вместо металлических труб некоторые домостроители применяют гофрированные. Они дешевле и проще в монтаже, но и пожаробезопасность при их использовании значительно снижается. Поэтому решение в данном случае каждый принимает сам за себя.

В остальном последовательность обустройства проводки как у скрытого, так и у открытого способа будет одинаковая. Распределительные коробки, выключатели и розетки в каркасном доме должны быть установлены в металлические коробки

Рекомендуется особое внимание обратить на подбор автоматических предохранителей для каждой ветви разводки. Если предохранители не смогут сработать при большой перегрузке, то последствием может стать возгорание в доме. Выбор типа электропроводки и материала для нее – важный момент при строительстве каркасного дома, который может сильно повлиять на дальнейшую жизнь в нем, поэтому подойдите к решению вопроса разумно

Выбор типа электропроводки и материала для нее – важный момент при строительстве каркасного дома, который может сильно повлиять на дальнейшую жизнь в нем, поэтому подойдите к решению вопроса разумно.

Наружная проводка

Наружный тип электропроводки очень просто сделать в каркасном доме самому

Важно лишь определиться, какой из вариантов вы будете реализовывать

Открытый кабель

Для этого типа проводки приобретают специальный жесткий кабель, который имеет двойную или тройную изоляцию из негорючих веществ. Для закрепления проводов к стенам используют особенные скобы. Также между кабелем и стеной предусматривают металлическую или асбестовую подложку, ширина которой должна быть на 2 см больше, чем у кабеля.

Такой способ проводки электричества считается самым дешевым и надежным, но декоративность у него очень низкая. Особенно это ощущается при одновременном расположении рядом нескольких проводов. Но если сделать ретро-дизайн интерьера или выбрать стиль лофт, недостаток превратится достоинство.

Электротехнические трубы

Если выбрана наружная прокладка проводов, можно их размещать не только открытым способом, но и спрятать в электротехнические трубы из гофры. Для их изготовления используют особые негорючие материалы, которые стойко выдерживают температуру.

В одну трубу можно завести несколько проводов, а закрепляют всю конструкцию к стене специальными клипсами. Благодаря этому проводка не занимает много места и становится более безопасной. Она не повреждается при эксплуатации. Но у трубы менее приятный внешний вид. К тому же, на ней будет скапливаться много пыли, грязи.

Полезное: Водоснабжение каркасного дома

Кабель-каналы

Этот защитный элемент имеет более приятный внешний вид, чем гофрированные трубы. Сегодня производители делают эти элементы разноцветными, чтобы можно было их сочетать с разными вариантами интерьера. Но кабель-каналы идеально ровные, поэтому делают заметной кривизну кривизна стен и потолка в доме. Однако каркасных домах кривые стены встречаются крайне редко, поэтому указанный недостаток для подобных конструкций несущественен.

Выглядят кабель-каналы как короба из пластика. Их закрепляют в стене или на потолке на клей либо закручивают на саморезы. Чтобы эти короба были надежными и защищали проводку от огня, для их производства применяют пластик, выдерживающий пламя и высокую температуру.

Можно приобрести кабель-канал различной ширины, в зависимости от надобности. Сначала укладывают проводники в пластиковые каналы, а затем закрывают их крышками с фиксаторами.

Существенный недостаток кабель-каналов в том, что при возможной усадке каркасного дома они начинают трескаться. Тогда приходится переделывать проводку и менять ее основные элементы. Но преимущество в том, что это один из самых дешевых способов, а собирается электропроводка очень быстро и просто.

Требования к внешней проводке в квартире

Итак, вы всё же решили, что докучать соседям перфоратором и долбить стены — плохая идея, и выбрали вариант с внешней проводкой. Ок, тогда смотрите, а лучше записывайте в блокнотик требования по её монтажу.

Первым делом нарисуйте схему расположения всех линий проводки. Как правило, провода и кабельные каналы ориентированы или вертикально, или горизонтально по отношению к стенам, полу и потолку. Все прочие направления запрещены правилами техники безопасности.

На схеме подробно и понятно укажите все места, где планируете поставить розетки, выключатели, распределительные коробки и прочие электрические приборы. Рассчитайте количество розеток и светильников, которые вам понадобятся. О том, как правильно расположить в квартире розетки и другие электроприборы, читайте в прошлых материалах .

При составлении плана учитывайте, что линии проводки должны располагаться на расстоянии 15 – 20 см. от углов, оконных и дверных проемов. Старые стандарты рекомендуют располагать розетки на высоте 60 см. от пола, а выключатели выше — 150 см. Современный стандарт — для выключателя 60 см., для розетки — 20 см. от уровня пола.

А вот сам список рекомендаций по прокладке внешней проводки, которые вытекают из правил установки и монтажа электроустановок в жилых и общественных зданиях. Если вам интересно, полностью этот серьезный технический документ вы можете найти здесь , а мы озвучим из него лишь некоторые пункты, которые касаются внешней проводки:

Не прокладывайте кабели внешней проводки рядом с излучателями тепла — батареями, нагревательными элементами. Изоляция проводов и пластиковые кабельные каналы через некоторое время придут в негодность от воздействия тепла.

Не прокладывайте линию проводки под трубами, на которых может скапливаться конденсат. Например, в ванной, кухне или туалете, на трубах с холодной водой конденсат — частое явление. А вы помните: вода — первый враг электричества. Даже простой гофрированной трубы или негерметичного кабельного канала может быть недостаточно.

Кабель, который прокладывается в мокрых помещениях, должен иметь дополнительную защиту. Двойная, а то и тройная изоляция будет в самый раз.

Не соединяйте провода внутри каналов и труб просто так. Это нужно делать только в распределительных коробках.

Ставьте распределительные коробки в тех местах, где до них будет легко добраться в случае чего. Во влажных помещениях используйте герметичные коробки. И вообще, помните про класс защиты, и ставьте в мокрых помещениях только влагозащищенные электроприборы.

Не оголяйте провода без надобности. Изоляция на проводе должна быть целой по всей длине, от коробки до розетки, выключателя или другой коробки.

Если вы делаете открытую проводку без труб и кабельных каналов, то для крепления проводов и кабелей используйте специальные пластмассовые скобы, подобранные по диаметру проводника. Такие скобы продаются в любом хозяйственном магазине в отделе электротоваров. Расстояние между скобами не должно быть слишком большим, иначе ваши провода будут провисать под собственным весом.

Ставьте крепежные скобы по обе стороны провода. Скобы-фиксаторы обязательны около мест подключения к розеткам и выключателям. Если силовой кабель проложен горизонтально, ставьте скобы на расстоянии не более 40 см друг от друга, а для вертикального кабеля — не меньше, чем через один метр.

Для тонких проводов расстояние между скобами уменьшается: горизонтально — через каждые 25 см, вертикально — через 40 – 45 см. Расстояние от последней скобы до розетки или выключателя не должно превышать 10 см. А лучше поставьте последнюю скобу прямо перед ними.

Не сгибайте провода без необходимости. Все повороты и изгибы линии старайтесь делать с помощью распредкоробок. Если же не получается — смотрите, чтобы минимальный радиус изгиба провода был не менее 3 – 5 см.

Если проводка всё-таки пересекает неэлектрический трубопровод, постарайтесь отодвинуть их друг от друга хотя бы на 3 – 5 см. В месте пересечения загоните кабель в дополнительную защиту, например, в кусок пластиковой трубы.

Для того чтобы провести проводку сквозь стену, замуруйте в стену кусок трубы и просуньте кабель сквозь нее.

Как правильно соединять провода

Наиболее простой способ – скручивание, подходит только для одинаковых по сечению и типу проводов. Спаивание не используется при прокладке электрокабелей внутри дома, это очень трудоемко и дорого.

Клеммные колодки – это простой, надежный метод, недорогой и доступный для самостоятельного монтажа. При помощи клемм существенно упрощается прокладка проводов.

При помощи этой схемы можно без ошибок соединить розетки, осветительные приборы с распредкоробками.

К распределительному щиту стягиваются все провода, начиная от внешнего силового, до мельчайших внутридомовых. Это своеобразная «островная точка», пункт регулировки, комплектуется распредщит отсекающими автоматами.

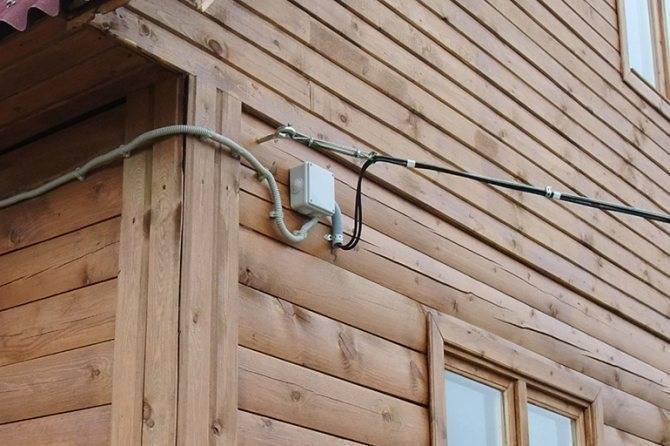

Ввод силового кабеля в дом

Для подключения дома к магистрали электроснабжения используют провод с увеличенным сечением (подбирается с учетом мощности потребителей с запасом не менее 20-25%). Вне зависимости от способа прокладки кабель подсоединяется через опломбированный сбытовой компанией прибор учета, смонтированный в защитном контейнере. Следует предусмотреть автоматический выключатель, позволяющий обесточить весь дом в случае аварии или на время ремонта внутренней проводки.

Прокладка по воздуху

Воздушная линия строится на базе алюминиевого несущего кабеля СИП, который прокладывается по столбам. Внутри провода проходит стальной трос, обеспечивающий необходимую прочность магистрали. Для крепления троса на стене предусматривают металлические кольца, а кабель вводят в помещение через наклоненный вниз (для защиты от проникновения конденсата и осадков) гофрированный рукав.

Прокладка в земле

Владельцу здания необходимо правильно выкопать траншею, которая должна защитить кабель от грунтовых вод и перегрузок из-за смещения почвы. Следует предусмотреть предупредительные маркировки, указывающие на линию прокладки провода. Технология отличается увеличенной себестоимостью, но предотвращает обрыв провода падающими деревьями, налипшим мокрым снегом или порывами ветра.

Ключевые принципы проектирования и обеспечение безопасности

Чтобы электропроводка служила долго и не доставляла неприятностей, следует придерживаться как общих правил электробезопасности, так и критериев удобства, а также обеспечения дальнейшего обслуживания. При проведении работ своими руками соблюдайте требования из следующего списка:

  • проводка в каркасном доме точно рассчитывается по мощности. Используйте соответствующее сечение кабеля для разводки освещения, розеток, силовых цепей для подключения мощной техники (стиральных машин, духовых шкафов, электроплит, бойлеров). Это не только обеспечит безопасность, но и даст возможность сэкономить, рационально расходуя кабель и финансы на его покупку;
  • применяйте надежную автоматику. Не стоит экономить на количестве устройств защиты и отключения. Не стоит думать, что три автомата, обесточивающих каждый свою комнату, хуже, чем один на всю квартиру. Дешевле — да, надежнее — нет;
  • даже если проводите работы своими руками, приобретайте только качественный кабель. На рынке присутствует множество решений китайских и неопознанных европейских производителей, которые не соответствуют нормам. Поэтому лучше использовать решения от отечественных производителей, гарантирующие безопасность и соответствующие закону характеристики;
  • чем больше сегментов в сети, тем она безопаснее. Не стоит делать один ведущий силовой канал на десяток розеток. Зонируйте сеть, чем меньше нагрузка в каждом сегменте, тем выше уровень безопасности;
  • если используется трехфазное питание дома, балансируйте нагрузку между фазами. Соблюдение данного правила не только гарантирует, что нагрузка по одной фазе вряд ли выйдет за уровень выделенного предела мощности, но и обеспечит экономию денежных средств, что происходит при работе без «перекоса фаз» — с радостью расскажет любой электрик;
  • используйте надежные соединения (никаких скруток, только клеммы, болтовые, паянные для слаботочных трасс), защищайте монтажные и распределительные коробки от влаги.

От самореза, который завинчивается в стену целеустремленным пользователем, кабель не защитит даже стальная тонкостенная труба

Поэтому знать, где именно проходит трасса электрической сети — жизненно важно для обеспечения ее безопасности и долгой бесперебойной службы

Заключение

Сооружение проводки в каркасном доме собственноручно может быть не настолько непреодолимой задачей, как кажется на первый взгляд. Грамотно проектируя сеть, создавая запасы сечения кабеля по мощности, применяя качественную автоматику отключения и специальные кабеля, каждый способен сделать в своем доме надежную, долговечную и удобную электрическую сеть.

Подготовительные работы

На этапе подготовки к монтажу проводки в каркасном здании из дерева необходимо:

  • определить перечень инструментов для установки кабелей и сопутствующего оборудования;
  • разработать схему коммутации, позволяющую определить потребность материалов;
  • приобрести компоненты, необходимые для построения проводки (рекомендуется покупать материалы с запасом на случай брака или повреждения).

Необходимые инструменты

В минимальный набор инструментов и приспособлений входят:

  • ножовка или электрический лобзик;
  • молоток;
  • электрическая или аккумуляторная дрель с комплектом фрез для работы по дереву;
  • рулетка и металлическая линейка;
  • строительный уровень;
  • набор отверток с плоскими и крестообразными наконечниками;
  • стремянка для доступа к удаленным по высоте монтажным зонам;
  • инструмент для зачистки проводов от изоляции;
  • плоскогубцы и кусачки;
  • индикаторная отвертка или тестовый прибор.

Расходные материалы

Для проведения монтажных работ потребуются:

  • металлические трубы или гофрированные рукава (при условии прокладки провода в стенах);
  • пластиковые кабель-каналы или шланги с установочными скобами (при реализации внешней проводки);
  • распределительные коробки;
  • розетки и выключатели для открытого или скрытого монтажа (зависит от проекта);
  • винты;
  • соединительные клеммы (например, Wago);
  • изоляционная лента или термоусадочная трубка;
  • дополнительные компоненты (например, скобы для фиксации проводов или приспособления для крепления выключателей внутри деревянных перегородок).

Составление схемы

Перед тем как самому построить электрическую систему дома, необходимо разработать монтажную схему с указанием линий прокладки кабелей и точки установки потребителей. Например, розетки размещают на стенах вдоль предполагаемых мест установки бытового оборудования, а выключатели монтируют около входных дверей.

Обязательно ли использовать гофру или металлорукав?

Это еще один предмет споров. Мое личное мнение – нет, не обязательно. То есть, конечно, хуже от нее не будет, но насколько это необходимо – каждый решает сам для себя.

Во-первых, потому что при соблюдении правил, перечисленных выше, вероятность получить возгорание провода где-нибудь посередине провода очень маловероятна. Помните, что в 99% случаев возгорание провода – это именно следствие, а не причина.

Электропроводка по-фински – никаких гофр

Во-вторых, от механических повреждений типа “загнал саморез в провод” гофра спасает слабо, металлорукав – не многим лучше. Да и при строительстве дома неплохо бы составить “карту”, где проходят провода, чтобы знать, куда загонять саморез можно, а куда не стоит. Повреждение же провода грызунами на самом деле крайне редкий сценарий. Приводить в пример проводку авто, которую перегрызли крысы – не стоит. Если у вас в доме завелись крысы, то поверьте, проводку они начнут жрать в последнюю очередь

Планировка проводки


Подобная планировка поможет определиться и с количеством необходимых материалов Работы по электрификации начинаются с планирования. Составить схему нужно на бумаге или в компьютерном варианте.

Чертежи должны включать в себя следующую информацию:

  • крыша и несущие конструкции;
  • входные и межкомнатные двери;
  • окна;
  • водопроводные, канализационные и газовые трубы;
  • ввод кабеля в дом;
  • распределительный щиток;
  • заземление;
  • пакетники;
  • выключатели;
  • розетки;
  • осветительные приборы;
  • бытовая техника;
  • прохождение проводки;
  • распределительные коробки.

По количеству потребителей нужно подсчитать нагрузку по каждому помещению и для здания в целом. Это поможет определиться с типом и мощностью вводных автоматов.

В обязательном порядке нужно составить пошаговый план, в котором будет расписана последовательность проведения всех мероприятий. Эта бумага позволит избежать ошибок, так как все действия будут выполняться в точной и продуманной последовательности.

Правила ввода электричества в дом

Для частных хозяйств важен такой вопрос, как ввод электроэнергии в дом. Обычно он осуществляется с помощью самонесущего провода СИП.

Если опора ЛЭП находится менее чем в 25 м от дома, дополнительных столбов для поддержки не потребуется.

Провод обычно тянется до электрощита с расположенными в нем УЗО, автоматами и подключением к контуру заземления. Переход на домашний кабель (например, ВВГнг) обычно происходит в другом щитке – с приборами учета

Требования к вводу:

  • при длине провода более 25 м требуются дополнительные опоры (на ближнем к дому столбе можно установить щиток, а рядом в земле заглубить заземлительный контур);
  • высота натянутого между опорами провода – не менее 2 м над землей;
  • если провод пересекает строительные конструкции, его монтируют в защитную трубу;
  • минимальное расстояние от земли для точки подключения здания – 2,75 м;
  • если провод от ЩУЭ до дома планируется протягивать под землей, то его нужно поместить в защитную оболочку, а затем в канаву глубиной не менее 0,7 м.

Понятно, что при выборе подземной прокладки ввод непосредственно в здание необходимо предусмотреть еще в процессе строительства.

Достоинства и недостатки

Достоинства скрытой проводки, созданной своими руками:

  • незаметна для глаз;
  • ограниченное количество кислорода повышает защиту от пожара;
  • электрическая безопасность;
  • высокий срок эксплуатации, около 40 лет, благодаря защите от внешней среды.

Недостатки скрытой проводки, созданной своими руками:

  • ограниченный доступ препятствует ремонту;
  • план-проект сети нужно сохранять, так как без него будет невозможно определить местонахождение проводки;
  • сложность работ при установке;
  • трудоемкость ремонтных работ;
  • при монтаже необходимо использовать проводники с большим сечением.

Способы прокладки

Выполнить прокладку электропроводов в каркасном доме можно наружным (открытым) либо скрытым способом. Первый предполагает монтаж своими руками кабелей по стенам, а второй – внутри них. И в обоих случаях укладку придется делать с учетом конструктивных особенностей здания.

Наружная

Наружную проводку можно сделать четырьмя способами:

  1. Кабель с двойной изоляцией, зафиксированный на стенах с помощью клипс либо скоб.
  2. Витой провод на керамических изоляторах.
  3. Силовая линия в кабель-канале или пустотелом плинтусе.
  4. Электропровод в металлической либо пластиковой гофре (трубе).

Варианты проведения открытой проводки

Этот вариант дешевле и проще в самостоятельном исполнении. Потом такую внутреннюю электросеть в своем доме можно без особых проблем дополнять новыми линиями и розетками. Однако выглядит она не слишком эстетично и подвержена внешним повреждениям. Изоляцию открытого провода банально может перегрызть домашнее животное или мышь.

Открытая проводка это лучший вариант для каркасных домов

Скрытая в обшивке проводка

Скрытая электропроводка не видна, интерьер коттеджа получается более красивым. Однако стоит подобный вариант разводки дороже открытого. Плюс из-за особенностей конструкции деревянного каркасного дома сделана она может быть только путем прокладки в его стенах и межэтажных перекрытиях стальных либо медных труб. По строительным нормативам проводить электрические кабели в древесине или пенопласте без дополнительной защиты из негорючего металла нельзя категорически.

Разводка скрытым способом осуществляется еще на этапе строительства

Варианты проводки в каркасном доме

После проведения работ по подключению промышленной электросети к дому, необходимо определиться с видом оборудуемой проводки. Учитывая тот факт, что электропроводку в каркасном доме можно проложить двумя вариантами:

  • скрытый или внутренний;
  • наружный или внешний.

Каждый из типов укладки имеет свои положительные и отрицательные стороны.

Вариант открытой проводки — как все сделать правильно

Прокладка наружной электроцепи в жилом доме осуществляется по окончании основных работ постройки здания. Существует несколько вариантов прокладки внешней электроцепи:

  • с использование пожаробезопасных гофротруб;
  • в каналах из ПВХ;
  • с использованием открытого специального кабеля.

Из трех вариантов наиболее экономичным является вариант прокладки специальным открытым электрокабелем. Эстетически правильно проложенные кабеля неплохо впишутся в стиль старины. Недостатком данного варианта может являться соблюдение требования укладки под проводкой асбестовых или металлических пластин. Они должны быть шире на один сантиметр прокладываемого кабеля, это может снизить эстетическое восприятие интерьера комнаты.

Наиболее выгодными для восприятия и удобства установки являются каналы ПВХ. Современные каналы ПВХ широко представлены на рынке товаров. Они надежно закрываются и обеспечивают надежную электро- и термозащиту. Современное производство обеспечивает покупателя каналами ПВХ разных цветовых гамм и объема. Это позволяет выбрать необходимый канал по вкусу, дизайну, потребности по закладке проводов. Они просто приклеиваются к стенам или легко крепятся саморезами. Недостатком этого варианта является их чувствительность к усадкам дома и зависимость от кривизны стен.

Вариант скрытой проводки – как все сделать правильно

При всех эстетических преимуществах скрытая электропроводка в каркасном доме являет собой угрозу создания пожара в доме. Проблема прокладки такой проводки в каркасном доме заключается в несовершенстве технической документации ведомств.

Правила ПУЭ трактуют каркасный дом как деревянное строение. Поэтому при прокладке энергосети дома все кабеля должны быть заложены в тонкостенные трубы, которые должны быть окрашены и заземлены. Строительные документы разрешают для установки скрытой проводки в подобных домах использовать короба, металлорукава или трубу гофру. При условии их изоляции несгораемым материалом по всей длине электроцепи.

При оборудовании электроцепи необходимо учитывать тот факт, что ее придется обустраивать на этапе создания стен дома. Электропровода NYM или ВВГ-НГ соответствуют требованиям строительных норм без применения, каких либо мер защиты. Поскольку они заключены в защитную оболочку, не допускающую горение.

Применяя данный вид прокладки электрокабелей необходимо руководствоваться разумным использованием и применением элементов электрической цепи.

Какую проводку выбрать: скрытую или наружную

Для того чтобы определиться какая проводка в каркасном доме должна быть проложена, необходимо взвесить положительные и отрицательные стороны обеих типов.

Положительные стороны скрытой укладки кабеля:

  • не портит внешний вид интерьера дома;
  • защищена от случайного внешнего воздействия;
  • не требует доработки и переустройства.

Отрицательные стороны скрытой электропроводки:

  • финансовые потери от ее обустройства значительно выше от финансовых затрат по обустройству внешней электросети;
  • затрудняется обустройство новых электроточек при возникновении новых жизненных обстоятельств или желаний;
  • невозможно внешним осмотром определить состояние заложенного электрического кабеля;
  • вероятность нанести увечье скрытым электропроводам при осуществлении каких-либо сверлильных работ на стенах помещений.

Положительные стороны внешней прокладки проводов:

  • осуществление доступной проверки состояния электрокабеля;
  • простота ремонта или замены вышедших из строя деталей электроцепи;
  • доступность монтажа новых ветвей электросети с дополнительными элементами.

Отрицательные стороны внешней прокладки проводов:

  • существующая сложность вписать элементы электроцепи и саму проводку в эстетический дизайн помещений;
  • осуществление особых требований по прокладке электропроводов.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
