Расчет ливневой канализации: разбор важных особенностей проектирования

Основные аспекты расчетов, пример

Первый этап сооружения канализации для оттока дождевых вод с территории предприятия, участков включает определение наибольшего объема вод, с которыми конструкции придется справляться.

Для облегчения расчетов, стоит воспользоваться приведенной таблицей, где указаны виды материалов и показатели водопоглощения:

  • кровля – 1.0;
  • асфальтобетон – 0,95;
  • цементобетон – 0,85;
  • щебень – 0,4;
  • щебень с битумом – 0,6.

Прочие показатели интенсивности впитывания дождевых вод можно найти в СНиП, но стоит принимать во внимание значения для определенной местности. После того, как пример расчета покажет точные характеристики, обязательные для системы, предстоит просмотреть и выбрать сечение труб

Снова все зависит от объема потоков дождевых вод, однако, за пример можно взять следующие таблицы:

Снова все зависит от объема потоков дождевых вод, однако, за пример можно взять следующие таблицы:

После того, как пример расчета покажет точные характеристики, обязательные для системы, предстоит просмотреть и выбрать сечение труб. Снова все зависит от объема потоков дождевых вод, однако, за пример можно взять следующие таблицы:

Уклон/диаметр мм100150200
0-0,33,8912,2129,82
0,3-0,55,0215,7638,5
0,5-1,07,122,2954,45
1,0-1,58,6927,3166,69
1,5-2,010,0331,5377,01

Расчет ливневых стоков требует внимания к расположению уклона. Если трубы берутся с сечением до 0,2 м, показатель примерно эквивалентен 0,007 м. Диаметр труб для системы отвода дождевых, талых вод с территории предприятия или загородного дома, показателем не более 0,15 м требует уклона не менее 0,008 м.

Как показывает пример формулы расчета, уклон не будет слишком неровным, а на коротких участках трубопровода можно не делать уклон, если рельеф местности не позволяет выполнить даже минимального снижения уровня.

Анализ данных требований подсказывает, что на уклон оказывает воздействие шероховатость, поэтому при серьезном уровне данного показателя, придется обустраивать достаточный угол. Также влияет размер сечения труб (их нужно выбирать по показателю объема выпадающих дождевых вод): чем больше сечение, тем меньший уклон нужно делать.

А чтобы все формулы были как можно более понятны, просмотрите пример расчетов. За параметры по умолчанию принимаются:

  • участок в 15 соток (1500 м2);
  • расположение на участке газонов и клумб, занимающих 300 м2.

Итак, газон и клумбы уже будут впитывать потоки дождевых вод, только если участок не имеет серьезного наклона

Расчеты водоотводящей конструкции берет во внимание коэффициент водопоглощения: кровля обладает более внушительным показателем чем земля, поэтому 300 м2 не включаются в расчеты

Определение объема воды, поступающей на 1200 м2 также будет по стандартным показателям – максимально 25л/1м2 час. Получается, что на 1200 м2 выпадает примерно 30м3. Цифра в примере определяет величину объема дождевых вод, которые придется отводить, поэтому труба с сечением 110 мм и уклоном в 10 мм на 100 см не совсем подходит. Пропускная способность трубы составит не более 6,19 л/сек или 22200 л/час, а вот труба диаметром в 160 мм при том же расчете уклона, будет идеальной.

Простой пример расчетов отвода дождевых потоков с территории, кровли показывает, что все можно сделать самостоятельно. Но не стоит забывать про некоторое количество лотков для ливневки. Также для обустройства дренажного трубопровода на ровных площадях иногда требуется гидравлический насос, обеспечивающий быстрое отведение потоков из лотков, а также транспортировку воды по трубопроводу.

https://youtube.com/watch?v=YGnNGMJSi5o

Актуальные требования при сооружении дождевой канализации


Начальный этап монтажа ливневки — схема с учетом всех элементов

В ходе проектных работ и строительства ливневки важно руководствоваться официальными требованиями и правилами

Канализацию устраивают таким образом, чтобы исключить попадание в неё бытовых фекальных загрязненных химикатами и органикой вод. Также запрещено соединять ливневку с коллектором промышленных предприятий. Это касается городских магистралей. Если же в поверхностный коллектор каким-то образом попадают производственные, фекально-бытовые стоки, их не сбрасывают в ближайший водоем или овраг, а отправляют по устроенному трубопроводу на локальную очистную станцию.
При строительстве ливневки обязательно соблюдают уклон в сторону центрального коллектора (если речь идет о городских сетях) или по направлению к септику, дренирующему колодцу, ближайшему водоему (если речь идет о частном участке).
Желательно монтировать систему так, чтобы дождевая, талая вода транспортировались к приемнику или точке сброса самотеком. Если этого сделать ввиду рельефа на каком-то участке невозможно, устанавливают специальные внутренние насосы в камерах (кессонах). Такой участок коммуникации называется напорным.
Если есть договор, заключенный с муниципальными службами, дождевые стоки поступают в общественный коллектор без предварительной очистки.

При монтаже ливневки на частных участках можно делать открытую систему водоотведения. То же касается и рекреационных зон

В зоне города с плотными застройками нужно монтировать подземную ливневую канализацию.
При устройстве ливневки вдоль дороги важно использовать трубы или лотки с нужным классом нагрузки. Как правило, это В, С

Они выдерживают от 12,5 до 25 тонн.
Нужно соблюдать уровень углубления наружных лотков. Они должны располагаться ниже плоскости площадки, с которой отводится вода. В противном случае желоба не будут выполнять своей первостепенной функции – наполнение и отведение дождевой воды с участка. В СНиП на этот счет имеется информация о том, что заглублять трубы закрытого дождевого водоотвода нужно согласно имеющемуся опыту эксплуатации подземных коммуникаций в конкретном регионе.

В ходе строительства дождевого водоотвода обязательно обустраивают охранную зону. Она подразумевает под собой запрет на такие строительные мероприятия в пределах 5 метров от каждого края лотков:

  • возведение любых объектов;
  • организация свалок мусора;
  • оборудование автостоянок;
  • устройство зон отдыха, игровых площадок и др.

На расстоянии 3 метров от каждой из сторон желоба можно высаживать растения.

Фото ливневой канализации

Также рекомендуем просмотреть:

  • Котлы длительного горения
  • Буржуйка своими руками
  • Установка полотенцесушителя
  • Как прочистить дымоход
  • Теплоаккумулятор для отопления
  • Подогрев водопровода от замерзания
  • Дымоходы для газовых котлов
  • Солнечный коллектор
  • Отопление частного дома
  • Печь своими руками
  • Канализация в частном доме
  • Водопровод на даче
  • Трубы для отопления
  • Вода в дом из колодца
  • Камин своими руками
  • Насос для скважины
  • Монтаж дымохода
  • Канализация своими руками
  • Радиаторы отопления
  • Печь шведка
  • Теплый пол своими руками

Пожалуйста, сделайте репост

Заказать проектирование систем ливневой канализации

Конечно, проектирование сложной системы ливневой канализации, а также её установку лучше доверить профессионалам, вооружённым специальным оборудованием и необходимыми знаниями. Заказать составление подробного проекта водосточной системы и её соединения с центральной канализацией и другими инженерными коммуникациями можно обратившись в наш проектный отдел по адресу электронной почты – info@construction-engineer.ru или по телефону, указанному в контактах.

В нашем проектном отделе можно оформить заказ на проектирование ливневой канализации следующих сооружений:

  • Частных домов;
  • Административных зданий;
  • Производственных предприятий;
  • Торговых предприятий и торговых центров;
  • Заводов;
  • Стадионов и спортивных сооружений;
  • Складских комплексов;
  • Очистных сооружений
  • Городских территорий;
  • Дорог, мостов и тоннелей.

Проектирование ливневой канализации на предприятии

Система лотков, каналов и резервуаров, расположенная на территории различных предприятий, представляет собой более сложную организацию, чем такая же система, установленная на участке частного дома. Для отвода лишней воды от промышленного предприятия используются открытые, закрытые или смешанные системы. Работа каждой из перечисленных систем направлена на сбор воды и её перенос в центральный коллектор с параллельным очищением жидкости от вредных элементов. Если на предприятие присутствуют водоёмы, на этапе подготовки проектной документации обязательно учитывается возможность переполнения этих водоёмов в неблагоприятных погодных условиях.

Обычно такие ливневые коммуникации требуют не только подготовки комплексной проектной документации, но и её согласования в органах местного управления.

После подготовки полного пакета документов для разработки проекта, с учётом геологических, геодезических и экологических исследований территории предприятия, осуществляется обязательная экспертиза данного проекта.

Проектирование ливневой канализации частных домов

Составлять проект ливневой канализации частного дома заметно легче чем разработать проект ливневой канализации огромного предприятия или торгового центра, однако и в проектировании водоотвода частного дома или коттеджа есть факторы, пренебрежение которыми может привести к печальным последствиям, например:

Неправильный расчёт уклонов в следствии некачественно выполненной топографии или работай с нивелиром;
Местность важно качественно исследовать на предмет характера почвы, а также на расположение поблизости водоёмов, низменностей и возвышенностей;
Неправильный анализ почвы на предмет наличие или отсутствие грунтовых вод;
Подготовка проекта без учёта ревизий;
Подготовка проекта без учёта очистных сооружений (при наличии ограничений на сброс воды исключительно прошедшей очистку);
Проект, который не учитывает установку промежуточного колодца гасителя на участке заказчика, а направляет ливневые трубы напрямую в поселковую ливневую или овраг;
Проект выполненный без учёта канала сброса накопленный в коллекторе воды;
Проект, который не учитывает установку насосного оборудования при невозможности слива воды самотёком.

Сотрудничество с профессиональной проектной компанией приведёт к тому, что ливневая канализация будет спроектирована и установлена в короткие сроки, а главное, окажется надёжной и долговечной.

Классификация видов “ливневок”

Практика строительства различного рода сооружений показывает применение трёх видов систем, каждая из которых отличается способами сбора и отвода продуктов атмосферных осадков:

  1. На основе открытых каналов и лотков (арычная).
  2. На базе закрытых колодцев и трубопроводов (закрытая).
  3. На основе комбинированного решения (смешанная).

Первый проект реализуется на практике путём сооружения каналов, соединяющих водосборные лотки между собой и, в конечном итоге, отводящих собранную воду за пределы намеченной территории.

Линейный вариант ливневой канализации

Укладка лотка линейной системы

Точечный вид ливневой канализации

Подключение точечных дождеприемников

Все эти элементы ливневой канализации имеют открытое сообщение с окружающей средой. Для строительства таких  сооружений требуется относительно небольшое количество ресурсов и материалов.

Схему ливневой канализации закрытого типа следует считать более совершенной в конструкторском плане. Здесь возводят скрытые водоотводные линии, а также систему дождеприёмников – специальных промежуточных резервуаров-накопителей.

Ливневая канализация открытого типа в промышленном исполнении. Основными элементами конструкции выступают бетонные лотки, поверх которых накладываются решётчатые металлические листы. По такому же принципу строятся открытые схемы ливневок для частного домостроения

Отвод собранной воды осуществляется по сетям трубопроводов, проложенных и скрытых под землей. Как правило, выводятся собранные продукты атмосферных осадков на очистные сооружения и далее в акватории естественных водоёмов.

Третий вариант – смешанная ливневая канализация. Она сооружается на базе монтажных компонентов, предназначенных для систем как открытого, так и зарытого типа.

Проектирование смешанной ливневой канализации ведётся исходя из рациональности эксплуатации системы на отдельных участках местности. Не последнюю роль в решении выбора комбинированного варианта играет финансовая сторона его реализации.

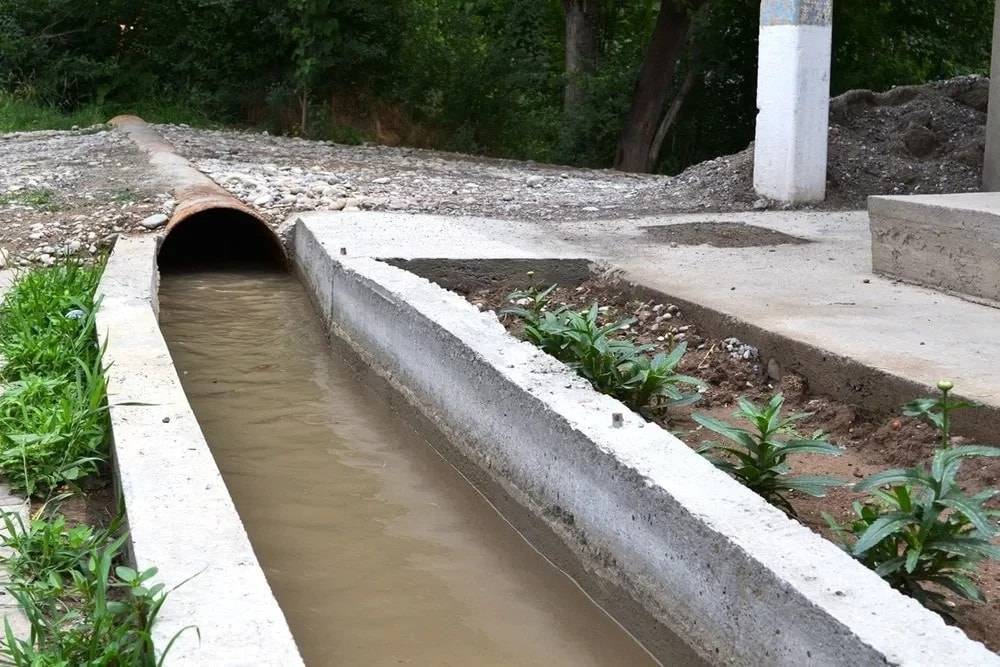

Отдельно следует выделить арычную (лотковую) систему сбора и отвода дождевой воды. Этой схеме ливневой канализации, вместе с простой схемой её изготовления, присуща универсальность эксплуатации.

Арычная ливневая канализация имеет преимущества в том, что вместе с функцией отвода дождевой воды может исполнять роль поставщика влаги для сельскохозяйственных насаждений. Также это экономичный вариант строительства по сравнению с другими проектами

Благодаря арычной конструкции реально организовать не только вполне эффективный водоотвод продуктов атмосферных осадков. Эту же систему можно успешно применить в качестве оросительной конструкции, к примеру, для нужд приусадебного (дачного) хозяйства.

Порядок составления проекта водоснабжения частного дома с подключением к центральному водопроводу

Подготовка к началу проектирования водопровода с подключением от централизованной системы подразумевает приведение в порядок всех документов, закрепляющих право собственности на дом и земельный участок. На первом этапе необходимо получить в отделе геокадастра план участка масштабом 1:500, на котором в обязательном порядке должны быть отмечены все имеющиеся подземные коммуникации, проходящие по участку и трассе прокладки труб от центральной трубы водопровода.

Далее, для получения технических условий подключения необходимо обратиться в местный водоканал. Кроме того, что эта процедура в отдельных регионах платная, необходимо быть готовым, что технические условия подключения будут готовы на протяжении 30 дней. Составление проекта после получения технических условий тоже платная процедура и она в обязательном порядке заказывается в проектном бюро или проектной группе самого водоканала. Согласование на подключение от санитарно-эпидемиологической службы получается при наличии технических условий, при этом срок получения согласования также определяется 30 дней. И хотя проектная организация чаще всего сама проводит согласование проекта с остальными городскими коммунальными службами – энергетиками, газовой компанией, компаниями связи рационально получить разрешение на прокладку трубы у этих компаний самим заявителем, ведь срок ответа на обращение в эти органы также равен 30 дням.

И уже после составления проекта со всеми согласованиями весь пакет документов необходимо зарегистрировать в СЭС, для получения разрешения.

Следует заметить, что в большинстве случаев в самой проектной организации предложат стандартную схему водопровода в доме с несколькими точками подключения сантехники и бытовых приборов. Внутренняя разводка водопровода в доме при этом будет выступать не догмой, а скорее рациональным началом к постоянному усовершенствованию системы. Такой подход проектными организациями связан с тем, что в процессе строительства дома могут вноситься, незначительные или даже значительные коррективы и внутренняя разводка может быть изменена в соответствии с новыми реалиями. Но вот вопрос установки водомера все-таки в большинстве случаев будет решен однозначно – его установят в соответствии с проектом в том месте, где указано в проекте.

В ходе проектирования, если этим занимается ответственное бюро непосредственно на месте съемки объекта будут учитываться пожелания владельца о размещении приборов и порядке прокладки коммуникаций. Но в случае постройки стандартного дома по типовому проекту дома проект водопровода также будет выполнен по типовому образцу для этой серии домов.

Способы отвода собранной воды

Серьёзной задачей для собственников загородной недвижимости является отвод дождевой воды, собранной с общей площади участка.

Если поблизости с домом нет централизованных коммуникаций, для решения такой задачи остаются два варианта:

  1. Сбор в специальный резервуар с последующим использованием для полива;
  2. Отвод воды из накопителя в грунт или в естественные природные зоны.

Первый вариант считается рациональным при условии наличия на территории дома объектов для полива. В этом случае понадобится несложное приспособление (бытовая насосная станция) для откачки воды из накопительного резервуара с последующей её подачей на поливные площади.


Схема отвода собираемой дождевой воды в грунт. Одна из тех возможных к применению схем, которые доступны собственникам загородных домов. Эффективность по скорости отвода низкая, но с учётом применения на малых площадях, эта схема вполне подходит

Второй вариант сопровождается большими трудностями. Вывод в грунт – процесс длительный по времени. Сколько времени потребуется на вывод, зависит от способностей грунта впитывать влагу. На разных рельефных участках коэффициент насыщения грунтов влагой может отличаться существенно.

Чтобы отводить продукт ливневой канализации в естественные природные зоны («на рельеф» или «на ландшафт»), придётся реализовать дополнительную схему. Эта схема включает в себя центральный водосборник и систему грунтовой доочистки, к примеру, поле фильтрации.

Схема вывода «на рельеф» или «на ландшафт» сопровождается сложностями сооружения очистных модулей. Оба варианта требуют согласования с природоохранными ведомствами.

Обычно с предметом согласования владельцу недвижимости (участка) приходится обращаться в следующие организации:

  1. Департамент природного надзора.
  2. Управление рыболовства.
  3. Управление потребительского надзора.
  4. Бассейно-водное управление.
  5. ЦГМС.

Под предметом согласования подразумевается «Проект нормативов, характеризующих процедуру сброса». На основании такого проекта выдаётся разрешение, допускающее сброс загрязнений «на ландшафт» или «на рельеф», а также выносится решение о предоставлении водного объекта.


Сброс воды из ливневой канализации «на рельеф» или «на ландшафт». Подобные схемы никак не регламентируются документами СНиП.

Реализация таких вариантов незаконным путём сопряжена с риском высоких штрафов, а легальный сброс требует согласования с органами власти.

Проекты частной недвижимости традиционно включают наряду с ливневой канализацией другие коммуникационные сети. Бытовая канализация и дренажная система тоже являются частью бытовых коммуникаций. Принцип их действия мало отличается от функционирования ливневки, в чём владельцы частных домов нередко усматривают возможность использования этих сетей.

Между тем совмещение ливневой канализации с бытовой канализационной схемой отвода стоков запрещается СНиП. Запрет на совмещение разных видов канализации обусловлен факторами очевидными.

Так, при условии вывода дождевой воды в бытовую канализацию и с учётом высокой интенсивности атмосферных осадков, нормальный уровень канализационных стоков завышается в несколько раз.

Подтопление рабочих колодцев приводит к блокировке хозяйственно-фекальных стоков. Грязевые отложения, природный мусор устремляются в систему бытовой канализации. В результате после очередного ливня устроителям сооружения придётся заниматься чисткой системы.

Объединение ливневки с канализационной магистралью грозит обернуться плачевным результатом. Переполнение системы водоотведения по причине нарушения расчётных нагрузок приводит к подтоплению фундамента здания.

Частые подтопления нарушают структуру грунта, что становится причиной смещения фундаментных блоков, подмыва основания под монолитной конструкцией, а в дальнейшем может привести к разрушению здания.

Требования к системам

Инженерные сооружения для дождевых вод должны соответствовать нормативам СНиП и ГОСТ. В требованиях к системам указывают рекомендуемые параметры, которые нужно учитывать при создании ливневок. Если пренебречь условиями, то конструкция станет неправильно функционировать.

Глубина заложения ливневой канализации часто указана в инструкции к нормативам. Если сечение труб не более 500 мм, то сооружение ставят на 30 см ниже точки промерзания почвы. Конструкции с большим диаметром углубляют минимум на 50-70 см.

Нормативы для инженерных сетейИсточник yandex.ru

Если ливневку расположить на меньшую глубину, то стоки будут плохо уходить. В итоге возникает заболоченность участка. В проблемных местах системы из-за застоев скапливается мусор, песок и ил. В холода канализация замерзнет, что грозит разрывом внутренних деталей.

Как делается ливневая канализация

Как обустроить ливневку

Точные расчеты – основные требования, которые обеспечат максимальную продуктивность инженерной системы. Чтобы правильно обустроить дождевое сооружение, нужен проект. Малейшая ошибка при подготовке способствует подтоплению основания, что приведет к разрушению здания.

Объем канализации

При обустройстве ливневки на участке рядом с коттеджем обязательно учитывают объем конструкции

Для определения показателя обращают внимание на среднее количество всех осадков для конкретного региона. Если земля покрыта щебнем, то дополнительно умножают на 0,4

Для бетонных территорий коэффициент равен 0,85, для асфальта – 0,95, для крыш – 1.

Расчет объема ливневкиИсточник stavmaster.com

Уклон ливневок

Параметр для дождевой канализации зависит от диаметра трубы. Для конструкций с сечением в 5 см подъем должен быть в пределах 3 см. Уклон обеспечивает оптимальную скорость движения сточных вод.

Чем крупнее труба, тем меньше скос. Если в ливневке используют детали диаметром в 20 см, то нужен скат в 7 мм. Подъем обеспечивают на каждом погонном метре дождевой канализации. Для моделей с сечением в 150 мм необходим уклон в 10 мм на 1 м, для видов в 110 мм – 20 мм.

Параметр для движения водыИсточник hobby-delo.com

Определить глубину

Дождевую конструкцию укладывают на 10 см ниже, чем предельный уровень промерзания почвы. Показатель неодинаковый для разных регионов. Часто к параметрам добавляют толщину донной подушки из песка. В северных областях глубина достигает 1,5-2 м, а в южных – до 30 см.

На величину влияют характеристики земли. Пористые виды промерзают хуже, чем глинистые или каменистые. Чем толще снежный покров, тем меньше мерзнет грунт. Сугробы становятся естественной защитой, ограждающей ливневую канализацию от холода. Каждые 10 см снега уменьшают глубину пролегания на 30 см.

Разберем примерный расчет углубленности траншеи для участка, уровень которого в 1,2 м. Диаметр труб – 50 см, толщина сугробов – 15 см. Из суммы точки промерзания вычитают 45 см. В итоге получают 75 см. Конструкцию располагают на щебеночной подсыпке.

Траншеи для трубИсточник hobby-delo.com

Утепление

Если глубина прокладки ливневой канализации ниже допустимого уровня, то сооружение придется утеплять. Материал будет находиться в воде. Агрессивная среда постепенно разрушает сырье, что в будущем отразится на теплоизоляционных качествах.

Теплоизоляция конструкцииИсточник hobby-delo.com

Трубы дождевой канализации утепляют полиуретаном. Удобны в установке модели из пенополистирола и пенопласта. Специальные детали легко надеть на ливневку. Защитный слой оградит инженерное сооружение от перепадов температуры.

Дорогой утеплительИсточник kanalizaciyavdome.ru

Из качественных и дорогих материалов профессионалы выделяют пеноизол. Вещество в жидкой форме заливают в траншею с трубами. После полимеризации твердый состав защищает конструкцию от морозов. Долговечный, прочный утеплитель устанавливают при помощи специального оборудования, которое не всегда доступно обычным домовладельцам.

При теплоизоляции ливневок запрещено использовать вату (минеральную, стеклянную, бумажную) и вспененный полиэтилен. Материалы не приспособлены для эксплуатации в воде. Даже при установке в короб сырье не прослужат дольше одного сезона.

Монтаж ливневой канализации.

Особенности проектирования системы

Отвод атмосферных осадков с кровли здания осуществляется через систему сбора дождевой воды. Это внешние линии трубопроводов-стояков, размещаемых под конечными точками приёмных желобов. В свою очередь, приёмные желоба монтируются по периметру площади кровли под нижней кромкой покрытия.


Сбор дождевой (талой) воды с площади кровли осуществляется, прежде всего, желобами. Эти элементы конструкции монтируются вдоль нижней кромки покрытия кровли и в самой нижней точке уклона примыкают к стояку. Далее по трубе вода направляется к дождевому приёмнику

На плоских кровлях сток идёт непосредственно в трубные стояки. При такой схеме сливные трубопроводы обычно монтируют вертикально внутри зданий, а их верхние раструбы выводятся на кровлю и составляют одно целое с кровельным ковром. На плоских крышах частных домов допустимо наличие одной водосточной воронки.

Если в доме применяют внутренние стояки с открытым выпуском, их конструкция должна предусматривать возможность отвода талой воды в зимнее время в систему бытовой канализации. Линия отвода обязательно делается с гидрозатвором. Исходя из расчётных данных по расходной массе воды, выбирается диаметр труб для сооружения стояка ливневой канализации.

Таблица подбора труб под стояк:

Диаметр труб, мм85100150200
Масса дождевых вод, л/с10205080

Предпочтительный материал труб внутренних водостоков – пластик, асбоцемент, чугун. Жестяные и пластиковые трубы обычно применяются для устройства внешней системы ливневой канализации.

При монтаже горизонтальных магистральных линий требуется выдерживать нормативный уклон (не менее 0,005 м и не более 0,15 м на 1 м длины линии).


Проектами ливневой канализации для частного домостроения обычно предусматривается использование пластиковых труб под монтаж линейных магистралей. Это на самый надёжный вариант, но самый экономичный. Однако частые повреждения отдельных участков сводят на нет всю экономию

На случаи технического обслуживания необходимо предусмотреть установку ревизий и прочисток. На стояках ливневой канализации ревизии монтируют в границах нижнего этажа здания.

Для того чтобы рассчитать пропускную способность лотков линейной ливневки, нужно учесть площадь обрабатываемого объекта, величину уклона в сторону каналов и коэффициент водопоглощения, принятый для покрытия территории. Кроме этих данных потребуется еще вычислить гидравлическое сечение лотка.

Галерея изображений

Фото из

Лотки для ливневки разного сечения

Установка дождеприемного лотка

Бетонные изделия для устройства ливневки

Пластиковые системы для ливневки
