Как правильно рассчитать резистор для светодиода?

Как сделать правильный расчет сопротивления для светодиода?

Можно выделить три основные методики: при помощи онлайн калькулятора, расчет при помощи программы, установленной на компьютер и вычисление сопротивления резистора самостоятельно при помощи формул.

Расчет онлайн

Использовать калькулятор, который можно найти в интернете на многих сайтах применяемого при расчете необходимого параметра сопротивления. В этом случае вводятся паспортные данные светодиода, количество последовательно соединенных приборов и напряжение источника питания.

По справочнику узнать следующие параметры:

• номинальное напряжение полупроводника;
• рабочий ток светодиода.

Ввести все необходимые данные в готовую форму.

Получить готовый номинал ограничительного сопротивления и его мощность.

Расчет с помощью калькулятора

Есть программы вычисления данных сопротивления для ограничения прямого тока светодиода, которые можно приобрести в электронных магазинах, на оптических дисках или скачать с бесплатных сайтов. Установить калькулятор на компьютер. Определить напряжение питания цепи и количество последовательно соединенных светодиодов.

• Запустить программу.
• Ввести исходные данные.
• Получить сопротивление для резистора и его мощность рассеивания.

Расчет вручную

Для расчета вручную нужно вспомнить закон Ома: I = U / R . Узнать исходные данные:

• напряжение источника питания;
• его прямой ток;
• прямое напряжение прибора;
• определиться с количеством элементов в цепи и со схемой их включения.

Наиболее распространены две схемы питания светодиодов:

Расчета схемы последовательного соединения светодиода и резистора.

Сумма напряжений на светоизлучающем приборе VD 1 и на сопротивлении R 1 должно равняться напряжению источника питания — U пр. Ток, проходящий через светодиод и через резистор – равны между собой — I пр.

Исходные данные: U пр=3В, I пр=20мА, U ип-12В.

Рассчитать напряжение на R 1: U R 1 = U ип- U пр. U R 1 =12-3=9В.

Имея эти данные можно высчитать сопротивление ограничительного сопротивления в цепи: R 1= U R 1/ I пр. R 1=9/0,02=450Ом.

Сопротивление в цепи ставят для ограничения проходящего тока, при этом выделяется тепло

Важной характеристикой резистора является параметр «рассеиваемая мощность». Если ее недостаточно, то происходит перегрев элемента, подгорание и изменение параметров вплоть до разрушения, что приведет к неисправности цепи

Поэтому необходимо рассчитать и мощность рассеивания: P = I * U

P R 1 =0,02*9=0,18Вт

Поэтому необходимо рассчитать и мощность рассеивания: P = I * U . P R 1 =0,02*9=0,18Вт.

В результате расчетов получится, что для устойчивой работы прибора с параметрами U пр=3 В, I пр=20 мА в цепи с источником постоянного тока напряжением 12 вольт необходим резистор сопротивлением 450 Ом мощностью 0,18Вт.

Расчета для схемы последовательного соединения резистора и трех светодиодов.

Подобный расчет можно провести и для цепи с последовательно соединенными одним сопротивлением и тремя светоизлучающими элементами. Их количество может быть произвольным, но при условии, что сумма напряжений на них не менее напряжения источника питания.

Все приведенные выше расчеты справедливы и для этой схемы. Разница лишь в том, что для питания трех последовательно соединенных элементов будет необходимо не 3 вольта, а в три раза больше. Для питания трех светодиодов требуется 9 вольт, а на резисторе будет падение напряжения: U R 1= U ип — ( U VD 1+ U VD 2+ U VD 3 ). Получается 3 вольта. Ток в цепи не изменится, потому, что через три последовательно соединенных светодиода будет проходить тот же ток — I пр=20мА.

Изменятся соответственно и параметры резистора. R 1= U R 1/ I пр. R 1=3/0,02=150Ом.

Мощность тоже поменяется: P R 1 =0,02*3=0,06Вт.

Для тех, кто не очень хорошо знаком с резисторами: промышленность выпускает резисторы с определенными номиналами. Если требуется элемент с такими данными – 50Ом, 0,18Вт, а их в наличии нет, тогда можно использовать 51Ом, который есть в линейке номиналов и 0,25Вт, что выше требуемого значения и подойдет не хуже расчетного значения.

Также можно подобрать нужное значение, соединяя элементы последовательно или параллельно. При последовательном соединении значения сопротивления суммируются. При параллельном – рассчитывается по специальной формуле.

Альтернативой пассивным элементам в схеме ограничения тока можно отметить стабилизаторы тока, которые намного сложнее, но работа их более надежна и экономична.

Расчет резистора для светодиода

Осуществить расчет резисторов по силам не только специалистам. Достаточно базовых знаний и понимания физики процесса. Чтобы определить необходимое сопротивление резисторов, нужно учитывать следующие важные факторы:

• Маркировка на устройстве отображает так называемое напряжение падения, которое необходимо для расчета необходимого напряжения и для подбора резисторов.
• Числовое значение напряжения определяется в виде разницы между напряжением агрегата и напряжением питания светодиода;
• Чтобы рассчитать необходимое сопротивление, нужно разделить остаточное напряжение на величину тока, необходимую для бесперебойной работы системы.

Математический расчет сопротивления резистора

Согласно второму правилу Кирхгофа, можно составить равенство U = U_r + U_led, которое можно интерпретировать таким образом: U = I x R + I x R_led, где R_led – это дифференциальное сопротивление.

Значение R_led меняется вместе с изменением работы полупроводника. В данном случае соотношение переменных величин тока и напряжения определяет величину сопротивления.

Также есть смысл вывести формулу для вычисления сопротивления резистора: R = (U – U_led) / I, Ом. В данной формуле U_led – это паспортная величина для конкретного типа светодиода.

Как рассчитать резистор графическим способом?

При наличии ВАХ светодиода расчет резистора для светодиодов можно осуществить графическим методом, хотя такой способ и не очень распространен. Зная ток нагрузки, можно с помощью графика определить прямое напряжение. Необходимо с оси ординат (I) провести прямую до пересечения с кривой и опустить на ось абсцисс.

Особенности расчета

Каким бы ни было подключение резистора, всегда есть свои тонкости и нюансы. Постараемся разобраться, в чем особенности последовательного, параллельного и смешанного способов соединения.

Последовательное соединение

При последовательной схеме светодиоды расставляются друг за другом, и обычно достаточно одного резистора, если удастся корректно произвести расчет сопротивления. Это можно объяснить тем, что в электроцепи в каждом месте установки электроприбора имеется один и тот же ток, значение которого не изменяется.

Параллельное соединение

Часто бывает необходимость в подключении нескольких диодов к одному и тому же источнику. В теории можно использовать один токоограничивающий резистордля питания нескольких LED, соединенных параллельно.

Стоит отметить, что даже в «китайских» моделях производитель устанавливает отдельный ограничительный резистор. При общем балласте для нескольких LED значительно растет вероятность поломки диодов, излучающих свет.

Смешанное соединение

При выборе смешанного соединения схему следует рассчитывать отдельно для каждой последовательной цепи. Если количество и типы светодиодов одинаковы в каждой из последовательных цепей, расчет можно произвести единожды для любой группы диодов

Важно, чтобы все светодиоды были однотипными, как минимум, в пределах общей цепи

Примеры расчетов сопротивления и мощности резистора

Рассмотрим пример расчета сопротивления резистора LED SMD 5050, при работе с которой следует учитывать некоторые конструкционные особенности светодиода, который включает три независимых кристалла.

При условии, что LED SMD 5050 одноцветный, напряжение на кристалле будет отличаться максимум на 0.1 В. Таким образом, светодиод может быть запитан от одного резистора, а три анода можно объединить в одну группу, три катода – соответственно, в другую. Для подключения SMD 5050 с параметрами U_LED=3,3 В и I_LED=0,02 А.

R = (5 – 3.3) / (0.02 х 3) = 28.3 Ом. Ближайший стандартный показатель составляет 30 Ом. К установке принимаем резистор с сопротивлением 30 Ом и мощностью 0.25 Вт.

Для максимального удобства и скорости проведения расчетов можно использовать специальный онлайн калькулятор расчет резистора. Этот инструмент дает возможность произвести расчет резисторов в кратчайшие сроки с минимальными затратами времени и сил.

Вольтамперная характеристика светодиода (ВАХ)

Светодиод – нелинейный элемент электрической цепи, его ВАХ по форме практически идентична  обычному кремниевому диоду. На рисунке 1 приведена ВАХ мощного белого светодиода, одного из ведущих мировых производителей.

Рисунок 1

По графику видно, что при увеличении напряжения всего на 0,2 В (например, участок 2,9…3,1 В), сила тока увеличивается более чем в два раза (с 350 мА до 850 мА). Справедливо и обратное: при изменении тока в достаточно широких пределах, падение напряжения изменяется весьма незначительно

Это очень важно

Второй важный момент – падение напряжения от образца к образцу в одной партии может отличаться на несколько десятых долей вольта (технологический разброс). По этой причине источник питания светодиодов должен иметь стабилизацию  по току, а не по напряжению. Световой поток, кстати, нормируется также в зависимости от прямого тока. Теперь посмотрим, как эта информация пригодится при выборе схемы подключения.

Последовательное соединение (рисунок 2).

Рисунок 2

На схеме показано последовательное включение трех светодиодов HL1…HL3 к источнику постоянного тока J. Для простоты возьмем идеальный источник тока, т.е. источник, обеспечивающий  постоянный ток одинаковой величины, независимо от нагрузки. Поскольку сила тока в замкнутом контуре одинакова, через каждый элемент, последовательно включенный в этот контур, протекает ток одинаковой величины I₁=I₂=I₃=J. Соответственно обеспечивается одинаковая яркость свечения. Разница в падениях напряжения на отдельных светодиодах не имеет в этом случае никакого значения и отражается только на величине разности потенциалов между точками 1 и 2.

Рассмотрим конкретный пример расчета подобной схемы. Пусть требуется обеспечить питание трех последовательно включенных светодиодов током 350 мА. Падение напряжения при этом токе по данным производителя может составлять значение от 2,8 В до 3,2 В.

Рассчитаем требуемый диапазон выходного напряжения источника тока:

U_min=2,8×3=8,4 В;

U_max=3,2×3=9,6 В.

Максимальная мощность потребляемая светодиодами составит P=9,6×0,35=3,4 Вт.

Таким образом источник должен иметь следующие параметры:

Выходной стабильный ток – 350 мА;

Выходное напряжение – 9 В ±0,6В (или ±7%);

Выходная мощность – не менее 3,5 Вт.

Все предельно просто.

Серийно выпускающиеся источники питания для светодиодов (драйверы) обычно имеют более широкий диапазон выходного напряжения, чтобы разработчик светотехнического устройства не был привязан к конкретному количеству излучающих диодов, а имел некоторую свободу действий. В таком случае можно к одному и тому же источнику подключать последовательно, например, от 1-го до  8-ми светодиодов.

Тем не менее, последовательная схема включения имеет свои недостатки.

1. Во-первых, при выходе из строя одного из диодов в цепи – по понятным причинам гаснут и все остальные. Исключение – короткое замыкание светодиода – в этом случае цепь не обрывается.
2. Во-вторых, при большом количестве светодиодов, сложнее реализовать низковольтное питание.

Например, в случае если стоит задача запитать 10 светодиодов последовательно (это падение напряжения порядка 30 В) от автомобильного аккумулятора, то без повышающего преобразователя не обойтись. А это уже дополнительные затраты, габариты и снижение КПД.

Параллельное соединение (рисунок 3).

Рисунок 3

Рассмотрим теперь параллельное соединение тех же светоизлучающих диодов.

Согласно первому закону  Кирхгофа:

J=I₁+I₂+I₃,

Чтобы обеспечить каждому светодиоду одноваттный режим (I=350мА), источник тока должен выдавать 1050 мА при выходном напряжении порядка 3 В.

Как уже говорилось выше, светодиоды имеют некоторый технологический разброс параметров, поэтому на самом деле токи поделятся не поровну, а пропорционально своим дифференциальным сопротивлениям.

К примеру, если прямое падение напряжения, измеренное на этих светодиодах при токе 350 мА, составляло 2,9 В, 3 В, 3,1 В для HL1, HL2  и HL3 соответственно. То при включении по представленной схеме токи распределятся следующим образом:

I₁≈360 мА;

I₂≈350 мА;

I₃≈340 мА.

Это значит, что и яркость свечения будет разная. Для выравнивания токов в такие цепи обычно последовательно светодиодам включают резисторы (рисунок 4).

Рисунок 4

Выравнивающие резисторы увеличивают потребляемую мощность общей схемы, а следовательно снижают эффективность.

Такой способ соединения чаще всего применяют с низковольтными источниками питания, например в портативных устройствах с электрохимическими источниками тока (аккумуляторами, батарейками). В других случаях рекомендуется соединить светодиоды последовательно.

Работа с сетью 220 В

Самый простой указатель напряжения электросети без источника питания делается из резистора, ограничителя тока (транзистора), выпрямителя (диода) и любого светодиода. Сопротивление резистора 100 – 150 кОм.

Характеристики диода:

• ток 10-100 мА;
• напряжение 1-1,1 В;
• обратное напряжение 30-75 В.

При 220 В частоте 3 Гц светодиод загорается. Корректировать частоту и повысить яркость можно изменением емкости конденсатора. Такой индикатор срабатывает при минимальном напряжении 4,5 В. Кроме тока сети он может определить исправность, включенное и выключенное состояние электроприбора.

Проверка постоянного напряжения

Для проверки сети на 12 вольт и целостности соединений можно сделать другой светодиодный индикатор (нужны 2 разноцветных светодиодных элемента). Для ограничения тока можно использовать резистор с сопротивлением 50-100 Ом или лампочку накаливания с небольшой мощностью. Один из светодиодов загорается при подключении напряжения соответствующей полярности.

Такой прибор подходит для работы с переменной и постоянной сетью с напряжением 5-600 В.

Индикатор для микросхем – логический пробник

Приборы для индикации микросхем называются логическими пробниками. Такой индикатор трехуровневый (в схему включаются 3 светодиода).

Логический пробник дает возможность:

• определить фазу, короткое замыкание, сопротивление электросети;
• установить наличие напряжения 12 – 400 В;
• определить полюса при постоянном токе;
• проверить состояние диодов, транзисторов и других деталей;
• определить целостность электросети прозвоном;
• диагностировать обрывы реле и катушек;
• прозвонить дроссели и моторы;
• определить выводы трансформаторов.

Источник питания батарейка на 9 В. При замкнутых щипах потребляется ток 110 мА. После размыкания ток не потребляется, устанавливать выключатель и переключатель режимов не нужно.

При проверке сети с сопротивлением 0 – 150 Ом горят 2 светодиода, при повышении показателя один. При 220-380 вольтах загорается третий, остальные мерцают. Если цепь порвана, светодиоды не загораются. При нуле на контакте 0,5 В, открывается один транзистор (КТ315Б), при 2,4 В – второй (КТ203Б).

Допускается замена транзисторов на другие, имеющие аналогичные параметры.

Индикатор напряжения на двухцветном светодиоде

Еще одна простая микросхема индикатора – с двухцветным светодиодом. Некоторые домашние мастера используют ее для определения режима работы лампы. Например, выключатель осветительного прибора в подвале, оснащенный индикатором, установлен на лестнице. Если она горит, свечение красное, после выключения – зеленое.

Вариант для автомобиля

Схема для индикации заряда аккумулятора и напряжения сети автомобиля состоит из:

• RGB-светодиода;
• 3-х стабилитронов;
• 3-х биполярных транзисторов (BC847C);
• 9-и резисторов;

Уровень определяется по цвету. Зеленое свечение при 12-14 В, синее – при 11,5 В, красное – при 14,4 В).

Если при сборке схемы не допущены ошибки, один из резисторов (на 2,2 кОм) и транзистор (на 8,2 В) определяют минимальный предел вольтажа. При снижении показателя транзистор, соответствующий синему свечению, подключает кристалл.

Если вольтаж не снижается и не повышается, ток проходит через 2 резистора, стабилитрон на 5,6 В и светодиод, появляется свечение зеленого цвета (транзисторы, соответствующие красному и синему цвету, закрываются). При повышении напряжения до 14,4 В загорается красный свет.

Расчет резистора для светодиода

Надежная работа светодиода зависит от тока, протекающего через него. При заниженных значениях, он просто не будет светить, а при превышении значения тока – характеристики элемента ухудшатся, вплоть до его разрушения. При этом говорят – светодиод сгорел. Для того чтобы исключить возможность выхода из строя этого полупроводника необходимо подобрать в цепь с включенным в нее, резистором. Он будет ограничивать ток в цепи на оптимальных значениях.

Вычисление номинала сопротивления

Для работы радиоэлемента на него нужно подать питание. По закону Ома, чем больше сопротивление отрезка цепи, тем меньший ток по нему протекает. Опасная ситуация возникает, если в схеме течет больший ток, чем положено, так как каждый элемент не выдерживает большей токовой нагрузки.

Сопротивление светодиода является нелинейным. Это значит, что при изменении напряжения, подаваемого на этот элемент, ток, протекающий через него, будет меняться нелинейно. Убедиться в этом можно, если найти вольт — амперную характеристику любого диода, в том числе и светоизлучающего. При подаче питания ниже напряжения открытия p – n перехода, ток через светодиод низкий, и элемент не работает. Как только этот порог превышен, ток через элемент стремительно возрастает, и он начинает светиться.

Если источник питания соединять непосредственно со светодиодом, диод выйдет из строя, так как не рассчитан на такую нагрузку

Чтобы этого не произошло – нужно ограничить ток, протекающий через светодиод балластным сопротивлением, или произвести понижение напряжения на важном для нас полупроводнике

Рассмотрим простейшую схему подключения (рисунок 1). Источник питания постоянного тока подключается последовательно через резистор к нужному светодиоду, характеристики которого нужно обязательно узнать. Сделать это можно в интернете, скачав описание (информационный лист) на конкретную модель, или найдя нужную модель в справочниках. Если найти описание не представляется возможным, можно приблизительно определить падение напряжения на светодиоде по его цвету:

• Инфракрасный — до 1.9 В.
• Красный – от 1.6 до 2.03 В.
• Оранжевый – от 2.03 до 2.1 В.
• Желтый – от 2.1 до 2.2 В.
• Зеленый – от 2.2 до 3.5 В.
• Синий – от 2.5 до 3.7 В.
• Фиолетовый – 2.8 до 4 В.
• Ультрафиолетовый – от 3.1 до 4.4 В.
• Белый – от 3 до 3.7 В.

Рисунок 1 – схема подключения светодиода

Ток в схеме можно сравнить с движением жидкости по трубе. Если есть только один путь протекания, то сила тока (скорость течения) во всей цепи будет одинакова. Именно так происходит в схеме на рисунке 1. Согласно закону Кирхгоффа, сумма падений напряжения на всех элементах, включенных в цепь протекания одного тока, равно ЭДС этой цепи (на рисунке 1 обозначено буквой Е). Отсюда можно сделать вывод, что напряжение, падающее на токоограничивающем резисторе должно быть равным разности напряжения питания и падения его на светодиоде.

Так как ток в цепи должен быть одинаковым, то и через резистор, и через светодиод ток получается одним и тем же. Для стабильной работы полупроводникового элемента, увеличения его показателей надежности и долговечности, ток через него должен быть определенных значений, указанных в его описании. Если описание найти невозможно, можно принять приблизительное значение тока в цепи 10 миллиампер. После определения этих данных уже можно вычислить номинал сопротивления резистора для светодиода. Он определяется по закону Ома. Сопротивление резистора равно отношению падения напряжения на нем к току в цепи. Или в символьной форме:

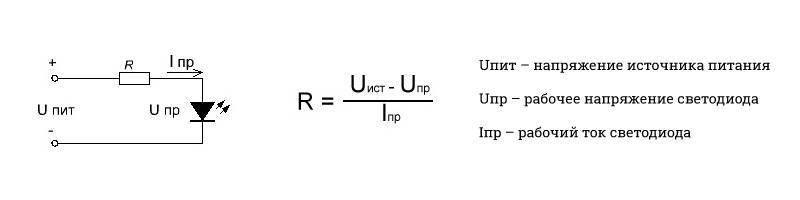

R = U (R)/ I,

где, U (R) — падение напряжения на резисторе

I – ток в цепи

Расчет U (R) на резисторе:

U (R) = E – U (Led )

где, U (Led) — падение напряжения на светодиодном элементе.

С помощью этих формул получится точное значение сопротивления резистора. Однако, промышленностью выпускаются только стандартные значения сопротивлений так называемые ряды номиналов. Поэтому после расчета придется сделать подбор существующего номинала сопротивления. Подобрать нужно чуть больший резистор, чем получилось в расчете, таким образом, получится защита от случайного превышения напряжения в сети. Если подобрать близкий по значению элемент сложно, можно попробовать соединить два резистора последовательно, или параллельно.

Подбор мощности резистора

Если подобрать сопротивление меньшей мощности, чем нужно в схеме, оно просто выйдет из строя. Расчет мощности резистора довольно прост, нужно падение напряжения на нём умножить на ток, протекающий в этой цепи. После чего нужно выбрать сопротивление с мощностью, не меньшей рассчитанной.

Как подключить светодиод к 220в через резистор

Светодиоды пропускают через себя ток в одном направлении. При переменном напряжении его направление меняется 2 раза за период, то есть в одном случае ток протекает через диод, а в ином — нет. Так как ток протекает в половине случаев, для определения среднего значения тока, который проходит через диод, нужно разделить U пополам.
Соответственно, U = 110В.
Допустим, собственное сопротивление у диода: 1,7 Ом.

Ток, проходящий через диод:
I=U/ U_LED
110/1,7=65А.

Высокий ток, пройдя через полупроводник, сожжёт его, поэтому нужно использовать дополнительный прибор с сопротивлением, чтобы он, по принципу рассеивания, уменьшал количество тока, подаваемого на диод.

Использование встречно-параллельного соединения диодов с резистором:

После соединения пересчитайте ёмкость конденсатора, потому что на светодиодах должно увеличиться напряжение.

Какой резистор нужен для светодиода на 12 вольт

12-вольтовая система — стандартная в автомобиле. В подключении LED-элемента к 12 вольтовой системе нет ничего сложного

Важно правильно провести расчёты сопротивления диода через токоограничивающий резистор.
Перед началом вычислений надо узнать характеристики имеющихся светодиодов: падение напряжения и требуемый им ток.
Сопротивление резистора рассчитывается по формуле:
R = U/I

1 светодиод
ULED = 3.3 Вольт
ILED = 0,02А
При таком внутреннем сопротивлении диода, он будет отлично работать в системе, напряжение которой ограничивается значением 3,3 Вольт.
Возьмём напряжение с запасом, так как скачки бывают до максимального значения 14,5.
Максимально возможное напряжение отличается от допустимого для исправной работы светящегося элемента на 11,2 Вольта. Значит, перед включением диода, нужно снизить подаваемый ему ток на это значение.

Сперва нужно посчитать сопротивление, необходимое резистору:
R=U/I. R=560 Ом.
Для того, чтобы расчёты были более надёжными, надо вычислить мощность резистора:
P = U * I Мощность — 0,224Вт.
При выборе резистора, необходимо округлять значения в большую сторону и выбирать более мощный вариант.

• 2 и 3 светодиода
  Рассчитывается аналогичным образом, светодиодное напряжение будет умножаться на количество светящихся элементов
• От 4 светодиодов
  При подключении больше трёх светодиодов к такой сети не нужен будет резистор, так как напряжение не будет сильно превышать допустимое и светодиоды будут работать исправно.

Варианты подключения

Самое время ознакомиться с основными вариантами подключения.

К одному резистору

Типичная схема подключения.

Как мы уже выяснили выше, светодиод имеет полярность. Поэтому он подключаетсяк источнику питания постоянного напряжения. Самые распространенные виды потребляют около 10-20 мА. По сути – это главная характеристика детали. Вторым параметром указывают падение напряжения. Для обычных светодиодов оно находится в пределах 2-4 В.

Единственная правильная схема подключенияосуществляется с токоограничивающим резистором. Он подбирается по закону Ома. Сопротивление рассчитывается как разница напряжения источника и падения напряжения, деленная на произведение максимального тока диода и коэффициента надежности (обычно равен 0,75).

Также необходимо вычислить мощность резистора. Она рассчитывается по простой формуле: разница напряжения источника и падения напряжения в квадрате, деленная на сопротивлениев омах.

Последовательное подключение нескольких LED

Принципиальная схема последовательного подключения.

Последовательное подключение – это установка двух и более светодиодов в один ряд. В данной схеме также используется один токоограничивающий резистор. Формула расчета аналогична для единичного диода, но падение напряжения суммируется.

Для примера возьмем наш теоретический светодиод белого цвета на 3 вольта и 20 mA. Мы последовательно подключаем три единицы. Таким образом, сумма нашего падения напряжения составит 9 вольт. Остаток в три вольта делим на силу тока в 0.02 ампера с коэффициентом надежности 0,75. В результате мы узнаем что нам потребуется один резистор на 200 Ом.

Каждый диод к отдельному резистору

Принципиальная схема параллельного подключения.

В данной схеме каждый светодиод подключается к плюсу и минусу источника питания. Несмотря на то, что в Сети можно найти схемы с одним общим резистором, на практике такое решение нецелесообразно. Даже в одной партии диоды различаются по параметрам потребляемого тока и падения напряжения. В итоге мы получим разную интенсивность свечения диодов. Сопротивление рассчитывается для каждого диода отдельно.

Особенности включения светодиода

Работая по одинаковому принципу с выпрямительными диодами, светоизлучающие элементы, тем не менее, имеют отличительные особенности. Наиболее важные из них:

1. Крайне отрицательная чувствительность к напряжению обратной полярности. Светодиод, включенный в цепь с нарушением правильной полярности, выходит из строя практически мгновенно.
2. Узкий диапазон допустимого рабочего тока через p-n переход.
3. Зависимость сопротивления перехода от температуры, что свойственно большинству полупроводниковых элементов.

На последнем пункте следует остановиться подробнее, поскольку он является основным для расчета гасящего резистора. В документации на излучающие элементы указывается допустимый диапазон номинального тока, при котором они сохраняют работоспособность и обеспечивают заданные характеристики излучения. Занижение величины не является фатальным, но приводит к некоторому снижению яркости. Начиная с некоторого предельного значения, прохождение тока через переход прекращается, и свечение будет отсутствовать.

Превышение тока сначала приводит к увеличению яркости свечения, но срок службы при этом резко сокращается. Дальнейшее повышение приводит к выходу элемента из строя. Таким образом, подбор резистора для светодиода преследует цель ограничить максимально допустимый ток в наихудших условиях.

Напряжение на полупроводниковом переходе ограничено физическими процессами на нем и находится в узком диапазоне около 1-2 В. Светоизлучающие диоды на 12 Вольт, часто устанавливаемые на автомобили, могут содержать цепочку последовательно соединенных элементов или ограничительную схему, включенную в конструкцию.

Watch this video on YouTube

Варианты подключения

Самое время ознакомиться с основными вариантами подключения.

К одному резистору

Типичная схема подключения.

Как мы уже выяснили выше, светодиод имеет полярность. Поэтому он подключаетсяк источнику питания постоянного напряжения. Самые распространенные виды потребляют около 10-20 мА. По сути – это главная характеристика детали. Вторым параметром указывают падение напряжения. Для обычных светодиодов оно находится в пределах 2-4 В.

Единственная правильная схема подключенияосуществляется с токоограничивающим резистором. Он подбирается по закону Ома. Сопротивление рассчитывается как разница напряжения источника и падения напряжения, деленная на произведение максимального тока диода и коэффициента надежности (обычно равен 0,75).

Также необходимо вычислить мощность резистора. Она рассчитывается по простой формуле: разница напряжения источника и падения напряжения в квадрате, деленная на сопротивлениев омах.

Последовательное подключение нескольких LED

Принципиальная схема последовательного подключения.

Последовательное подключение – это установка двух и более светодиодов в один ряд. В данной схеме также используется один токоограничивающий резистор. Формула расчета аналогична для единичного диода, но падение напряжения суммируется.

Для примера возьмем наш теоретический светодиод белого цвета на 3 вольта и 20 mA. Мы последовательно подключаем три единицы. Таким образом, сумма нашего падения напряжения составит 9 вольт. Остаток в три вольта делим на силу тока в 0.02 ампера с коэффициентом надежности 0,75. В результате мы узнаем что нам потребуется один резистор на 200 Ом.

Каждый диод к отдельному резистору

Принципиальная схема параллельного подключения.

В данной схеме каждый светодиод подключается к плюсу и минусу источника питания. Несмотря на то, что в Сети можно найти схемы с одним общим резистором, на практике такое решение нецелесообразно. Даже в одной партии диоды различаются по параметрам потребляемого тока и падения напряжения. В итоге мы получим разную интенсивность свечения диодов. Сопротивление рассчитывается для каждого диода отдельно.

Важные параметры светодиодов

С точки зрения проблемы подбора резистора для светодиода нас в первую очередь интересуют всего два параметра светодиодов:

Портативный паяльник TS80P

TS80P- это обновленная версия паяльника TS80 Smart, работающий от USB…

Подробнее

1. IF — прямой ток светодиода
2. VF — прямое напряжение светодиода (рабочее напряжение)

Рассмотрим это на примере светодиода L-53IT. Вот его краткие характеристики:

• Материал: gaasp/gap
• Цвет свечения: красный
• Длина волны: 625нм
• Максимальное прямое напряжение: 2,5 В
• Максимальное обратное напряжение: 5В
• Максимальный прямой ток: 30мА
• Рабочая температура: -40…85С

В datasheet светодиода L-53IT в разделе «Absolute Maximum Ratings» (значения, которые нельзя превышать) мы находим информацию о максимальном непрерывном постоянном токе, который может протекать через данный светодиод, не вызывая ее повреждения (30мА):

Затем мы проверяем по datasheet, какое типичное прямое напряжение светодиода (падение напряжения на диоде):

и мы видим, что:

• тестовые данные указаны для тока IF= 20мА,
• типичное прямое напряжение составляет VF = 2В.

Ток 20мА обеспечивает нам хороший световой поток, а так как светодиоды не вечны, и со временем испускаемый поток света уменьшается, то в большинстве случаев для данного светодиода этот ток будет достаточен.

Основные выводы

Подключить своими руками светодиод (несколько диодов) с использованием резисторов и накопителей заряда целесообразно, если у них небольшая мощность. Такие источники света предназначены для индикации или подсветки. Для мощных ламп эти схемы не подходят.

Если все же нужно подключить небольшую лампочку к сети 220 В, важно правильно подобрать параметры всех элементов. Высокое напряжение переменного тока быстро разрушает те из них, которые неспособны пропускать обратный ток

Залог успеха – ограничение амплитуды и грамотное определение амортизационного запаса. Немаловажно так же качество диодов и других деталей.

Как вам статья?

Мне нравится9Не нравится1
