Схема изготовления простого стробоскопа на светодиоде

Характеристики стробоскопа для установки зажигания

Стробоскоп имеет определенный набор характеристик, которые отличают его от остальных приборов, делая его таким уникальным и необходимым. Среди таких, к примеру, то, что источником питания для данного устройства могут быть как собственные элементы питания (мини-аккумуляторы или батарейки), так и бортовая сеть автомобиля. Отсюда следует вопрос, что же является лучшим способом – питание автономного типа или все-таки за счет его сети. Я скажу лишь то, что данное не является таким уж принципиальным, но при этом нужно указать то, что первый способ лишает необходимости проводов тянуться за прибором.

Еще одна отличительная характеристика стробоскопа заключается в том, что минимальная частота вспышек, которые он может выдавать, должна совпадать с частотой вращения коленчатого вала, который вращается на максимальном уровне. Наиболее часто можно встретить стробоскоп, имеющий частоту в 50 Гц.

Также стробоскоп, как правило, не может работать долго в режиме осуществления вспышек, что связано с уникальной конструкцией ламп. Чаще всего этот прибор способен на работу, которая длится не более чем десять минут. Данные показатели должны указываться в инструкции. Чтобы не допустить непредвиденных ситуаций, стробоскопу, а прежде всего его лампам, нужно давать отдыхать, продолжительность чего равна времени эксплуатации.

Что нужно для изготовления стробоскопа

Для изготовления стробоскопа потребуются следующие комплектующие:

1. Собственно фонари. Можно использовать готовые фонари (например, несложно приобрести комплект дневных ходовых огней). Можно собрать что-то самодельное (на базе противотуманок и т.п.). Безусловно, фонари стробоскопа строятся на светодиодах. Лампы накаливания применять бессмысленно, и дело тут не только в токе потребления. Срок службы нити традиционного источника света зависит от количества включений и выключений. Поэтому в режиме мигания такая лампа долго не протянет.
2. Плата управления. Можно построить на различной элементной базе.
3. Дополнительные элементы – предохранитель и выключатель (кнопка с фиксацией или тумблер). Плавкий элемент можно использовать резервный, если такой имеется в автомобиле, или поставить дополнительный. Выключатель не обязателен, но крайне желателен. Должна быть возможность отключить стробоскоп (например, чтобы не раздражать сотрудников дорожной полиции). Кнопку или тумблер можно смонтировать на панели автомобиля в любом удобном месте.

Для установки потребуется слесарный инструмент – подбирается по месту, в зависимости от способа и места монтажа.

Инструкция по изготовлению прибора для установки зажигания

Самый просто способ обзавестись стробоскопом и с его помощью нормально отрегулировать авто – приобрести такой прибор в автомагазине. Единственным «но» в данном решении может быть только немалая цена приборов, которая способна ощутимо сказаться на домашнем бюджете водителя. Поэтому многие рачительные автомобилисты выбирают второй, экономный вариант – мастерят стробоскоп для установки зажигания своими руками. Как показывает практика, такие самодельные устройства, как правило, ничем не уступают промышленным образцам, независимо от того, какой формат смастерен. Будь-то устройство с применением отечественного или зарубежного таймера, самодельный стробоскоп на надёжных светодиодах или иной вариант.

В любом случае самоделка из простых и дешёвых материалов обойдётся в несколько раз дешевле, чем покупка прибора. Схемы сборки таких устройств можно без проблем найти в интернете или у тех опытных водителей, которые уже смастерили такой прибор в корпусе от старого фотоаппарата или радиоприёмника самостоятельно и успешно используют его не только для установки зажигания, но и проверки свечей и других контрольных целей. Таких схем множество, и из них всегда можно выбрать для себя несколько самых простых, не требующих большого объёма работы.

Стробоскоп своими руками с минимальными затратами, схема стробоскопа на основе корпуса фонарика или фотоаппарата

Нет ничего лучше для любого автовладельца, чтобы произвести качественную диагностики либо мелкий ремонт автомобиля, при этом сумев сэкономить значительную сумму. Сэкономленные деньги могут пойти на усовершенствования автомобиля, или на покупку чего-либо приятного для себя и близких. Именно самостоятельно сделанное изобретение позволяет снизить финансовые затраты на ремонт и обслуживание автомобиля. Для проведения установки угла опережения зажигания как раз и была предложена схема нескольких вариантов самодельного стробоскопа.

Стробоскоп — прекрасный вспомогательный инструмент, благодаря которому производится точная настройка системы зажигания двигателя любого современного автомобиля, работающего с карбюратором. Само устройство для установки зажигания можно легко изготовить самостоятельно из любых подручных средств, что станет в несколько раз дешевле покупки дорогостоящего стробоскопа. К примеру, на сегодняшний день автомагазины предоставляют широкий выбор стробоскопов, стоимость которых варьируется от 1000 до 6000 рублей.

Самым распространенным видом самодельных стробоскопов, для которого понадобятся минимальные затраты на детали, можно собрать на основе корпуса фонарика либо фотоаппарата. Стоимость такого устройства будет в несколько раз дешевле и в большинстве случае не превысит 600 рублей, но в деле будет таким же надежным, эффективным и долговечным.

Сегодня уже существует большое количество схем, по которым можно легко собрать качественный и рабочий стробоскоп. Для того чтобы его сделать самостоятельно понадобиться небольшие навыки работы с паяльником, немного времени и усидчивости. Самой популярной схемой можно выбрать следующую, состоящая из следующих деталей:

• питающий шнур — 1 м;
• транзистор КТ-315;
• тиристор КУ-112А;
• несколько резисторов на 0,125 Вт;
• конденсаторы С1;
• НЧ-диод V2;
• реле с индексом RWH-SH-112D;
• несколько специальных зажимчиков;
• провод из меди — примерно 10 см.

У многих радиолюбителей этот простой набор элементов можно найти в гараже, а в случае их отсутствия — в любом городе есть магазины подобной электроники либо радиолюбительский рынок. Это стандартный набор радиодеталей для создания подобного простого диагностического инструмента.

Корпусом для конструкции этого самодельного стробоскопа послужит ненужный, но рабочий фонарик, или же сломанный фотоаппарат-мыльница. Его можно выбрать на свое усмотрение из того, что может оказаться под рукой и уже не нужным в хозяйстве.

Для того чтобы сделать стробоскоп необходимо проделать небольшое отверстие в задней стенке фонарика либо фотоаппарата, через которое провести питающий провод. После чего на концы проводов следует припаять, или другим способом зафиксировать специальные зажимы типа «крокодил». Для большего удобства необходимо «крокодилы» установить разного цвета, или пометить провода разноцветной липкой лентой. Это позволит обозначить «плюс» и «минус» питания.

Для того чтобы установить датчик следует определиться с какой стороны он будет фиксироваться, после чего проделать небольшое отверстие с нужного бока и просунуть в него провод к контакту датчика. Далее к основной жиле провода необходимо припаять ранее подготовленный небольшой кусок медной проволоки. Именно она будет служить в роли основного датчика стробоскопа. Все соединения следует тщательно изолировать от возможности короткого замыкания.

Такое простое устройство, сделанное из подручных материалов, может быть многофункциональным. Его можно эксплуатировать в виде аппарата по регулировке зажигания, для проверки работоспособности свечей зажигания, а также производить настройку регулятора.

Особенности заводских стробоскопов и принцип их работы

Точно отрегулировать зажигание без использования стробоскопа довольно сложно. Такой прибор существенно ускоряет процесс настройки, лампа сигнализирует о появлении искры, что позволяет правильно установить угол опережения зажигания. Несмотря на то, что заводские приборы работают эффективно и точно, многие автолюбители не спешат их покупать. Главным сдерживающим фактором можно назвать высокую цену стробоскопов. В большинстве моделей используется дорогостоящая газоразрядная лампа, её замена приравнивается к покупке нового прибора.

Само устройство можно сделать своими руками, используя простые и доступные материалы. Существует несколько хороших схем изготовления, которые помогут сэкономить на покупке заводских аналогов. Для примера, можно ознакомиться с ценами на самые популярные стробоскопы, которые есть в продаже:

• Multitronics C2 — 900-1000 руб.
• AstroL5 — 1300 руб.
• Focus F1 — 1700 руб.
• Focus F10 — 5600 руб.

Самодельные приборы делаются из фонариков, светодиодов или лазерной указки. При низкой себестоимости (около 500 рублей) прибор будет работать не менее надёжно и эффективно.

Средняя цена фабричного изделия и его недостатки

Заводской вариант прибора имеет некоторые недостатки, которые значительно уменьшают полезность такого приобретения.

На карбюраторах выставлять зажигание всегда удобнее стробоскопом

Во-первых, стоимость фабричных стробоскопов весьма немала. Так цифровая модель Multitronics C2 обойдется покупателю в суму около 900-1000 р. Более функциональный стробоскоп AstroL5 будет стоить уже 1300 р. Focus F1 — модель, подходящая для обслуживания как бензиновых, так и дизельных двигателей — потребует 1700 р., ее более «продвинутый» собрат Focus F10 — 5600 р.

Во-вторых, зачастую производители используют в конструкции своей продукции дорогостоящую газоразрядную лампу. Она имеет ограниченный ресурс и может через непродолжительное время потребовать замены, что не просто ударит по карману, а окажется равносильным покупке нового стробоскопа.

Средняя цена фабричного изделия и его недостатки

Заводской вариант прибора имеет некоторые недостатки, которые значительно уменьшают полезность такого приобретения.

Во-первых, стоимость фабричных стробоскопов весьма немала. Так цифровая модель Multitronics C2 обойдется покупателю в суму около 900-1000 р. Более функциональный стробоскоп AstroL5 будет стоить уже 1300 р. Focus F1 — модель, подходящая для обслуживания как бензиновых, так и дизельных двигателей — потребует 1700 р., ее более «продвинутый» собрат Focus F10 — 5600 р.

Во-вторых, зачастую производители используют в конструкции своей продукции дорогостоящую газоразрядную лампу. Она имеет ограниченный ресурс и может через непродолжительное время потребовать замены, что не просто ударит по карману, а окажется равносильным покупке нового стробоскопа.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Светодиодный стробоскоп на таймере NE555

Главным компонентом в данной схеме стробоскопа является интегральный таймер NE 555. Это распространенная микросхема часто используемая в электронных самоделках.

В качестве светового излучателя применена готовая сборка из шести светодиодов от китайского фонарика.

Потенциометром Р1 задается время пауз между импульсами, которые подаются на VT1. Открываясь в момент подачи сигнала, полевой транзистор «зажигает» стробоскоп.

Следует учитывать, что в момент вспышки, ток, проходящий через излучатель, превышает два ампера. Это обстоятельство заставляет использовать ограничительный резистор с мощностью рассеивания не менее 2Вт. Поводов для беспокойства относительно выхода из строя светодиодов нет. Сверхкраткое время работы в подобных режимах не причинит урон полупроводникам.

Вместо транзистора, указанного на схеме, можно применять его ближайшие аналоги: IRFZ44, IRF3205, КП812Б1 и другие.

Требования к диоду VD1 – высокое быстродействие. 1N4148 с успехом заменяется отечественным вариантом КД522. Также хорошо подойдут любые диоды Шоттке.

Емкость конденсаторов можно увеличивать на один порядок. Это никак не отразится на работоспособности схемы.

Вот так выглядит собранный прибор, с тремя сверхмощными светодиодами.

Стробоскоп в сборе

Небольшое количество деталей позволяет выполнить стробоскоп из светодиодов навесным методом или при помощи специальных монтажных панелек. Если в процессе пайки не будет допущено ошибок, схема заработает сразу, без дополнительной наладки.

Перечень необходимых деталей

До того как отправляться в магазин за покупкой всех нижеописанных деталей, стоит внимательно изучить все материалы и детали, присутствующие в гараже, вполне вероятен тот факт, что большинство из них давно без особой нужды пылятся на полках. Если найти для изготовления приспособления большинство элементов, хранящихся в числе бросовых материалов, конечная стоимость готового и прекрасно функционирующего стробоскопа не превысит 100 рублей, что позволит сэкономить денежные средства на другие нужды. Первое, что понадобится — это простой дешёвый фонарик китайского производства. Будет лучше, если он окажется светодиодным. В том случае, если имеющаяся в наличии модель окажется ламповой, необходимо будет дополнительно купить или изъять из старого фонаря все требуемые светодиоды.

Кроме корпуса, понадобится электронная начинка, для создания которой нужны следующие элементы:

• транзистор типа КТ315, который наверняка хранится в выброшенном радиоприёмнике советского образца;
• тиристор КУ112А, его можно обнаружить в блоке питания старого телевизора;
• конденсатор, рассчитанный на напряжение 16 В;
• диод, обладающий низкими частотами;
• реле под напряжение 12 В, однако следует выбрать маленькую по размеру деталь, которая сможет поместиться в корпусе фонарика;
• несколько «крокодилов»;
• моток проводов, причём 0,5 метра из которых должны быть экранированными;
• небольшой кусок медного провода.

https://youtube.com/watch?v=BI8F8hIPwLs

Несмотря на большое многообразие схем, созданных для правильной последовательной сборки устройства, новоиспечённому создателю стробоскопа в любом случае понадобится такой запас запчастей. Кроме наличия всех описанных деталей, необходимо вооружиться паяльником, будет лучше, если автовладелец будет иметь хотя бы минимальные навыки его использования.

Чтобы осуществить сборку этого прибора, нужно последовательно соединить все части имеющимися проводами и надёжно припаять. Через заднее отверстие, имеющееся в фонаре, придётся пропустить все необходимые провода, которые обеспечат бесперебойное питание стробоскопу. Если в выбранной модели фонарика отсутствует боковое отверстие, автовладелец должен сделать его своими руками. Нужно это для того, чтобы вывести экранированный провод, на концах которого к центральной жиле будет припаяна медная проволока. Именно это элемент созданного прибора будет специальным сигнализирующим датчиком.

Прибор на микросхеме

Основной деталью этой несложной схемы является микросхема типа DD1. Это так называемый одновибратор 155АГ1. В этой схеме он запускается лишь от отрицательных импульсов. Управляющий сигнал поступит на транзистор КТ315, а он сформирует эти отрицательные импульсы. Резисторы 150 К ОМ, 1 К ОМ, 10 К ОМ, а также стабилитрон КС139 работают в качестве ограничителей амплитуды входящего сигнала с зажигания авто.

Конденсатор 0,1 мФ вместе с сопротивлением в 20 КОм зададут нужную длительность импульсов, которые будут сформированы микросхемой. При такой емкости конденсатора длительность импульсов будет примерно до 2 мс.

Затем с 6-й ножки микросхемы импульсы, которые к этому моменту будут синхронизированы с зажиганием машины, попадут на базовый вывод транзистора КТ 829. Он здесь в качестве ключа. Результат – это импульсный ток через светодиоды.

Как запитывается этот стробоскоп для авто? Своими руками нам необходимо провести пару проводов к клеммам автомобильного аккумулятора. Нужно обязательно следить за уровнем заряда АКБ.

Если вы верно соберете эту простую схему, то сразу же сможете увидеть, как работает устройство. Если вдруг яркости недостаточно, то это регулируется подбором соответствующего сопротивления.

В качестве корпуса для устройства можно использовать старый или китайский фонарик.

Разновидности самодельных стробоскопов

Выше указана схема и алгоритм создания простейшего стробоскопа. Некоторые умельцы также рекомендуют изготовление таких приборов на основе таймера, либо светодиодов.

Рассмотрим, какая схема стробоскопа, куда входит таймер:

Эта конструкция более сложная, поэтому если автолюбителю кажется, что он не сможет собрать ее самостоятельно, лучше обратится к специалисту, приобретя все необходимые детали. Если нет таймера отечественного производства, его можно заменить на иностранный, который должен иметь маркировку NE 555. А диоды для такой схемы лучше использовать имеющие обозначение КД 521.

Теперь рассмотрим схему, которая позволяет изготовить стробоскоп на светодиодах. Сразу нужно отметить, что они отличаются повышенной надежностью, его можно использовать даже при ярком дневном свете.

В основе всей схемы будет лежать микросхема имеющая маркировку 155 АГ 1, которая может запуститься импульсами, что имеют отрицательную полярность. Сопротивления, подходящие для нее R 1, R 2, R 3, резистор R 6. Сопротивления ограничивают амплитуду входящего сигнала, а емкость С 4 регулирует длительность сигнала, поступающего от мотора.

Особенности заводских стробоскопов и принцип их работы

Точно отрегулировать зажигание без использования стробоскопа довольно сложно. Такой прибор существенно ускоряет процесс настройки, лампа сигнализирует о появлении искры, что позволяет правильно установить угол опережения зажигания. Несмотря на то, что заводские приборы работают эффективно и точно, многие автолюбители не спешат их покупать. Главным сдерживающим фактором можно назвать высокую цену стробоскопов. В большинстве моделей используется дорогостоящая газоразрядная лампа, её замена приравнивается к покупке нового прибора.

Само устройство можно сделать своими руками, используя простые и доступные материалы. Существует несколько хороших схем изготовления, которые помогут сэкономить на покупке заводских аналогов. Для примера, можно ознакомиться с ценами на самые популярные стробоскопы, которые есть в продаже:

• Multitronics C2 — 900-1000 руб.
• AstroL5 — 1300 руб.
• Focus F1 — 1700 руб.
• Focus F10 — 5600 руб.

Самодельные приборы делаются из фонариков, светодиодов или лазерной указки. При низкой себестоимости (около 500 рублей) прибор будет работать не менее надёжно и эффективно.

Как работать с прибором?

Собрав по одной из приведенных схем устройство, можно просто и легко, а главное, точно настраивать зажигание на карбюраторных двигателях, проверять правильность работы свечей и катушек, контролировать работу регуляторов угла опережения.

Чтобы максимально правильно выставить зажигание, обычно исходят из того, что смесь зажигается за пару градусов до того, когда поршень придет в самую верхнюю точку. Этот угол называется «угол опережения». Когда обороты коленчатого вала растут, угол тоже должен увеличиваться. Так, этот угол выставляют на холостых оборотах, а затем необходимо проконтролировать правильность настройки на всех режимах работы агрегата.

Как на Алиэкспресс найти и заказать стробоскоп по сходной цене и бесплатной доставкой

Алиэкспресс — самая популярная торговая площадка во всем мире, благодаря которой миллионы человек способны совершать покупки качественного товара по значительно низким ценам. Этот сайт работает на протяжении последних 6 лет, в течении которых ежедневно добавляются миллионы товаров ежедневно. Многие продавцы завлекают к покупкам в своих магазинах за счет низких цен, проведения постоянных акция, а также осуществления доставки по всему миру на бесплатной основе.

Многие автовладельцы проводят самостоятельный ремонт и диагностику своих автомобилей при помощи специального оборудования. Многие такие специнструменты можно запросто приобрести в каталоге всемирно известной торговой площадке. Для того чтобы приобрести заводской стробоскоп по сходной цене и с бесплатной доставкой необходимо зайти на главную страницу Алиэкспресс, после чего нажать кнопку «Смотреть все» в верхней левой части экрана.

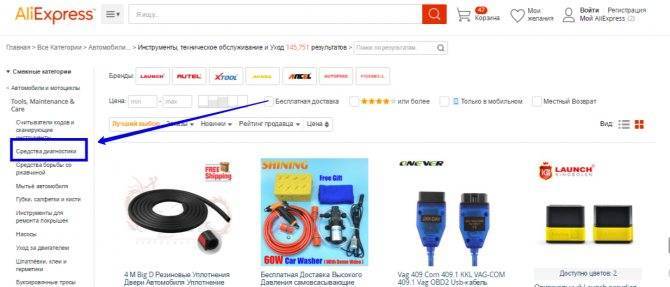

Далее на открывшейся страницы всех разделов и категорий товаров следует выбрать «Автомобили и мотоциклы«, после чего перейти в подраздел «Инструменты, техническое обеспечение и уход«. Далее следует воспользоваться фильтром, находящимся в левой части экрана и выбрать «Средства диагностики«, где будет нужная категория «Стробоскопы«.

На сегодняшний день это весьма небольшая категория, однако здесь запросто можно приобрести оптимальный вариант стробоскопа.

Схема стробоскопа

Чтобы собрать светодиодный стробоскоп, понадобится схема, распечатанная на бумаге в нужном формате и перенесенная на плату. Кроме этого, потребуется таймер LM555 – механизм, создающий вспышки, которые регулируются потенциометром или переменным резистором. Составляющие части можно приобрести в магазинах радиотехники, при этом дорогостоящие запчасти не потребуются.

Если раньше стробоскопы делали из ламп накаливания, то сейчас отдают предпочтение светодиодной лампе. Для мерцающей платы можно использовать любое количество светодиодов (4, 8, 16, 32 и т.д.), свет при этом может быть как теплым, так и холодным. Плата для небольшой дискотечной мигалки достигает габаритов 87 на 57 мм.

Средняя цена фабричного изделия и его недостатки

Заводской вариант прибора имеет некоторые недостатки, которые значительно уменьшают полезность такого приобретения.

На карбюраторах выставлять зажигание всегда удобнее стробоскопом

Во-первых, стоимость фабричных стробоскопов весьма немала. Так цифровая модель Multitronics C2 обойдется покупателю в суму около 900-1000 р. Более функциональный стробоскоп AstroL5 будет стоить уже 1300 р. Focus F1 — модель, подходящая для обслуживания как бензиновых, так и дизельных двигателей — потребует 1700 р. ее более «продвинутый» собрат Focus F10 — 5600 р.

Во-вторых, зачастую производители используют в конструкции своей продукции дорогостоящую газоразрядную лампу. Она имеет ограниченный ресурс и может через непродолжительное время потребовать замены, что не просто ударит по карману, а окажется равносильным покупке нового стробоскопа.

Стробоскоп для зажигания

Стробоскопы на авто своими руками для ремонтно-диагностических целей делают крайне редко и в тех случаях, когда есть море свободного времени и желания изобрести велосипед, поскольку цена самого дорогого автомобильного стробоскопа для регулировки зажигания не превысит пяти тысяч рублей. Это будет прибор с множеством функций, надёжный и простой в использовании. Самый недорогой автомобильный стробоскоп обойдётся в 700-800 рублей, но и его вполне достаточно для качественной регулировки зажигания.

Стробоскопы для зажигания на светодиодах появились относительно недавно и стоят несколько дороже, хотя принципиально и по эффективности они практически ничем не отличаются от приборов с газоразрядной лампой низкой инерции горения. Схема их немного проще и отличается тем, что в ней отсутствует громоздкий блок розжига и соответствующая схема.

Использование прибора

Для установки угла (момента) опережения своими руками устройством освещают установочные метки, работающего на холостых оборотах двигателя авто. Одна из них находится на вращающихся деталях мотора авто (на шкиве коленвала или на маховике). Вторая метка – неподвижна, она находится или на крышке передней части блока цилиндров авто, или на корпусе коробки передач. Если в свете прибора подвижная метка кажется стоящей напротив неподвижной, зажигание авто в норме и не требует регулировки момента (угла) опережения.

В случае несовпадения меток для регулировки момента опережения нужно соответственно изменить положение трамблера. Для задержки момента зажигания нужно повернуть трамблер по ходу вращения бегунка, а чтобы сделать его раньше – в обратную сторону. Если же искрообразованием в вашем авто управляет микропроцессор, ищите неисправный датчик или доверьте решение этой проблемы профессионалам.

Схема LED стробоскопа 50 Вт

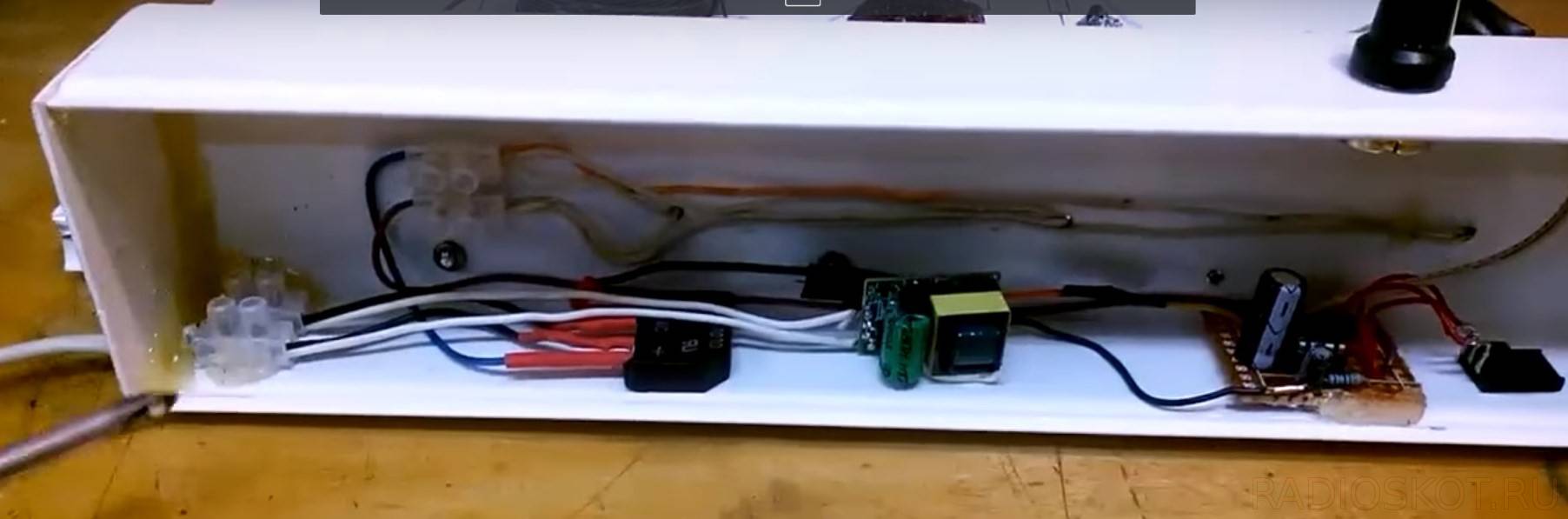

Как видно, тут обычный мощный ШИМ с полевым транзистором на выходе, который управляет светодиодами. Питается это дело от готовой платы импульсного БП.

Радиатор здесь ненужен, импульсы короткие и не греются матрицы. На моём стробоскопе на максимальной частоте, матрицы 50 Вт нагреваются за 2 минуты до 47 градусов, что вполне допустимо.

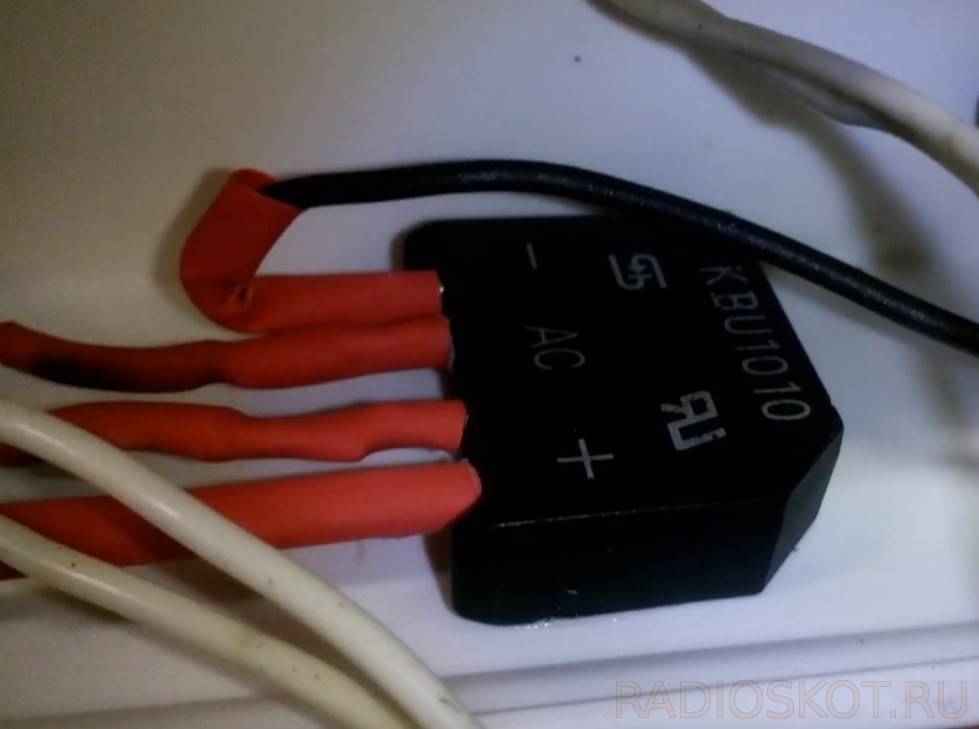

Диодный мост тут любой мощный, можно просто выколупать из блока питания компьтера или телевизора — такого добра просто полно валяется. У меня стоит kbu1010 (1000В 10А) — такой попался. Так что для сборки прибора купил только сами LED матрицы.

Стробоскопики на 5 мм ярких светодиодах — детская игрушка по сравнению с этим монстром. Но всё-равно позже думаю сварганить уже 6 х 50 Вт.

Установка УОЗ стробоскопом

Как пользоваться самодельным девайсом для регулировки УОЗ:

1. Для начала следует завести мотор и прогреть его до рабочей температуры. Для этого дайте поработать агрегату на холостых оборотах.
2. Затем вам надо будет подсоединить самодельное устройство к источнику питания. Это может быть либо встроенный аккумулятор, либо аккумуляторная батарея автомобиля.
3. Далее, к жиле цилиндра 1 следует подсоединить медный датчик, для этого намотайте его на жилу.
4. После этого диодную лампочку следует направить на метку, нанесенную на корпус распределительного механизма.
5. Когда эти действия будут выполнены, вам нужно найти неподвижную точку, она расположена на шкиве маховика.
6. Для того, чтобы обеспечить совпадение этих точек, нужно вращать корпус распределительного устройства. А когда точки совпадут, корпус нужно зафиксировать в этом положении. При совпадении точек диоды должны загореться.
