Инструкция по изготовлению импульсного блока питания из энергосберегающей лампы

Более мощный ИБП с отдельным трансформатором

Они позволяют определить напряжение и необходимое число витков. Трансформатор дорабатывается, блок снова испытывается, и после этого его можно применить как компактный источник питания, который намного меньше аналога на основе обычного трансформатора 220 В со стальным сердечником.

Чтобы увеличить мощность источника питания, надо применить отдельный трансформатор, сделанный аналогично из дросселя. Его можно извлечь из лампочки большей мощности, сгоревшей полностью вместе с полупроводниковыми изделиями балласта. За основу берется та же схема, которая отличается присоединением дополнительного трансформатора и некоторых других деталей, изображенных красными линиями.

Выпрямитель, показанный на изображении, содержит меньше диодов по сравнению с выпрямительным мостом. Но для его работы потребуется больше витков вторичной обмотки. Если они не вмещаются в трансформатор, надо применить выпрямительный мост. Более мощный трансформатор делается, например, для галогенок. Кто использовал обычный трансформатор для системы освещения с галогенками, знает, что они питаются достаточно большим по величине током. Поэтому трансформатор получается громоздким.

Если транзисторы разместить на радиаторах, мощность одного блока питания можно заметно увеличить. А по весу и габаритам даже несколько таких ИБП для работы с галогенными светильниками получатся меньше и легче одного трансформатора со стальным сердечником равной им мощности. Другим вариантом использования работоспособных балластов экономок может быть их реконструкция для светодиодной лампы. Переделка энергосберегающей лампы в светодиодную конструкцию очень проста. Лампа отсоединяется, а вместо нее подключается диодный мост.

На выходе моста подключается определенное количество светодиодов. Их можно подключить между собой последовательно

Важно, чтобы ток светодиода равнялся току в КЛЛ. можно назвать ценным полезным ископаемым в эпоху светодиодного освещения

Они могут найти применение даже после завершения своего срока службы. И теперь читатель знает детали этого применения.

Китайские шуруповёрты отличаются низкой ценой и плохими аккумуляторами, приходящими в негодность после первого года эксплуатации. Покупка нового аккумулятора не имеет смысла, поэтому встаёт вопрос о питании от сети. Данный блок питания состоит из доступных деталей и полностью помещается в корпусе аккумулятора.

В основе лежит плата от энергосберегающей лампы, импульсного трансформатора и выходного дросселя от компьютерного блока питания. У меня были две одинаковые платы от ламп 95 Вт, однако у обоих оказались сгоревшими полевые транзисторы, поэтому пришлось их менять. Схема лампы представлена на рисунке:

Детали, отмеченные красным цветом необходимо выпаять. С выходного дросселя от компьютерного блока питания L3 (смотри схему ниже) убираем все обмотки кроме той, которая намотана самым толстым проводом. Впаиваем новые детали согласно схеме:

Входную цепочку из предохранителя и термистора можно не ставить. Конденсатор С1 ставим максимально большей ёмкости. Если ваша энергосберегающая лампа сделана на биполярных транзисторах (чаще всего 13003, 13005), то их необходимо заменить на более мощные (13007, 13009). Так же возможно придётся заменить диодный мост D1-D4 и индуктивность L1. Чтобы избежать данных переделок необходимо брать плату от лампы как можно большей мощности.

Выходные диоды шотки D12, D13 (10А 100В) взяты с запасом, так как в ходе испытаний вышли из строя диоды от компьютерного блока питания mospec s20c40c. Автомобильная лампа EL используется в качестве подсветки, индикатора включения и нагрузки.
Полевые транзисторы и диоды шотки снабжены радиаторами.

Работа шуруповёрта представлена на видео:

https://www.youtube.com/embed//Hf-LGVylRHU

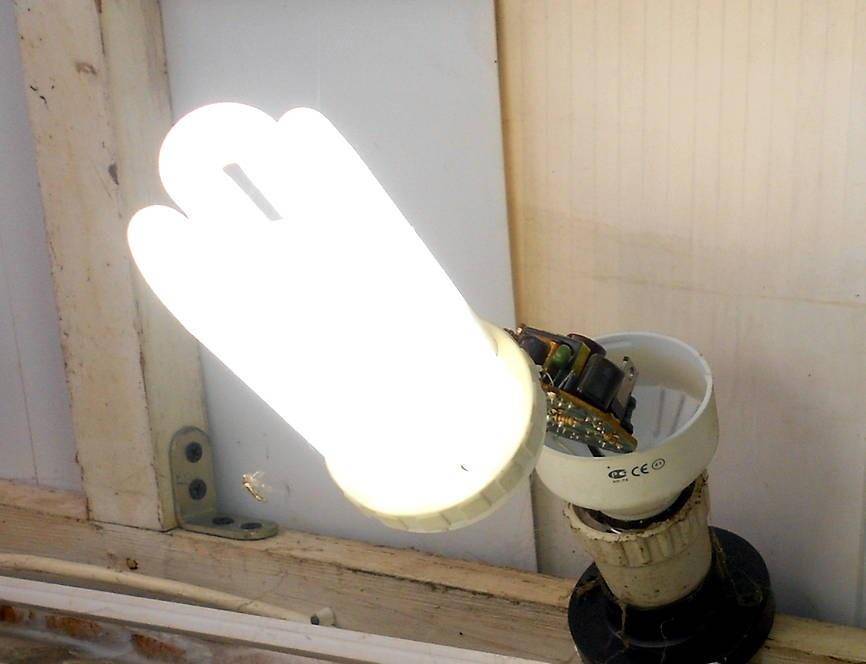

Как устроена энергосберегающая лампа

Устройство практически всех энергосберегающих ламп одинаковое. В состав лампы входит несколько деталей. Газоразрядная трубка – это видимая часть лампы, излучающая свет. Газоразрядная трубка соединяется с корпусом. В корпусе находится внутренняя часть лампы, представляющая собой электронную схему пуска и питания. По-другому эту схему называют электронным балластом. Электронная схема выполняет задачу зажигания лампы.

Цоколь имеет контакты для питания лампы и резьбу для вкручивания в патрон. Обычная лампа накаливания имеет практически такой же цоколь, что и ЭСЛ. Устанавливать компактную энергосберегающую лампу можно в небольшие светильники. Существует несколько типов цоколей, которые распространены в России: G4, GU10, E40, E27, E14, G5.3.

Энергосберегающие лампы с цоколем Е40, Е27 и Е14 можно устанавливать в патроны, предназначенные для обычной лампы накаливания. Е27 – патрон стандартный бытовой, имеет резьбу 27 мм, Е14 – уменьшенный патрон, резьба которого 14 мм, Е40 – патрон с резьбой 40 мм, относится к стандартным промышленным патронам.

Трубка, запаянная с двух сторон, называется колбой энергосберегающей лампы. Электроды находятся на противоположных концах этой колбы. ЭС лампа имеет изогнутую колбу, покрытую слоями люминофора. Эта колба содержит инертный газ и небольшое количество ртутных паров. Ионизация паров ртути является причиной свечения лампочки при подключении к ней питания.

Когда на электроды подается напряжение, через них течет ток прогрева. Он разогревает электроды, из-за чего протекает термоэлектронная эмиссия. Когда электроды достигают определенной температуры, они испускают поток электронов. Сталкиваясь с атомами ртути, электроны вызывают излучение ультрафиолета, после чего ультрафиолетовое излучение попадает на люминофор, который преобразовывает это излучение в видимый свет. Цветовая температура лампы зависит от типа люминофора, она может быть 2700-6500К.

Помните, что пары ртути опасны для организма человека, поэтому если энергосберегающая лампа разбилась очень важно правильно утилизировать осколки и обработать место. Вы ни когда не задумывались почему в энергосберегающей лампе колба имеет причудливо изогнутую форму? Поверьте это сделано не с проста

Изогнутая форма колбы позволяет уменьшить длину всей лампы. За счет спиральной намотки длину самой газоразрядной трубки можно увеличить при этом длина лампы при такой форме будет уменьшена. Если бы этого не делали то не каждая такая лампа помещалась в обычный светильник или люстру

Вы ни когда не задумывались почему в энергосберегающей лампе колба имеет причудливо изогнутую форму? Поверьте это сделано не с проста. Изогнутая форма колбы позволяет уменьшить длину всей лампы. За счет спиральной намотки длину самой газоразрядной трубки можно увеличить при этом длина лампы при такой форме будет уменьшена. Если бы этого не делали то не каждая такая лампа помещалась в обычный светильник или люстру.

Для изготовления корпуса лампы применяется негорючий пластик. Колба люминесцентной лампы крепится в верхней части. Пускорегулирующее устройство, соединительные провода и предохранитель находятся в корпусе. На поверхности лампы есть маркировка, в ней указана цветовая температура, мощность, напряжение питания.

Это интересно: Что такое люмены в светодиодных лампах и что они обозначают — рассматриваем развернуто

Как подключить блок питания к шуруповерту

Перед подключением самодельного ИБП:

разбираем корпус;
ищем провода, идущие к аккумулятору;
сверлим отверстие под проводку;
соединяем выходы блока питания с проводами, идущими к батарее, при помощи пайки;
тщательно изолируем соединение при помощи изоленты или термоусадочной трубки;
принимаем меры, которые будут предотвращать вырывание шнура из корпуса шуруповерта при неосторожном движении или резком толчке (узел, клей, клипса из мягкой проволоки и т.д.).

Сразу после этого можно подключать самодельный ИБП к сети и начинать работу с шуруповертом.

Ремонт при перегоревшей нити

Ремонтные работы с нитью влекут за собой работу балласта во внештатном режиме. Это означает, что при возникновении серьезной перегрузки пускорегулирующий аппарат выйдет из строя. При отсутствии перегрузок лампа обычно продолжает бесперебойное функционирование в течение 9–18 месяцев. Продолжительность срока службы зависит от использованных в схеме деталей, а также их качества.

В случае перегорания только одной нити шунтируем ее сопротивлением. Как это сделать, показано на рисунке.

Для создания шунтирующего сопротивления (RШ) рекомендуется ставить резистор, сопротивление которого равно второй (неповрежденной) нити накала. Однако такой подход не является полностью достоверным, так как мы измеряли сопротивление «холодной» нити. Если установить равнозначный резистор, то есть риск, что он вскоре сгорит. Поэтому лучше установить резистор с номинальным сопротивлением 22 Ом и мощностью от 1 Вт.

Схемы, устройство и работа энергосберегающих ламп

Рейтинг:   / 1

Share

Класс!

Поделиться

Компактные энергосберегающие лампы работают так же, как и обычные люминесцентные лампы с тем же принципом преобразования электрической энергии в световую. Трубка имеет на концах два электрода, которые нагреваются до 900-1000 градусов и испускают множество электронов, ускоряемых приложенным напряжением, которые сталкиваются с атомами аргона и ртути. Возникающая низкотемпературная плазма в парах ртути преобразуется в ультрафиолетовое излучение. Внутренняя поверхность трубки покрыта люминофором, преобразующим ультрафиолетовое излучение в видимый свет. К электродам подводится переменное напряжение, поэтому их функция постоянно меняется: они становятся то анодом, то катодом. Генератор подводимого к электродам напряжения работает на частоте в десятки килогерц, поэтому энергосберегающие лампы, по сравнению с обычными люминесцентными лампами, не мерцают.

Разберём работу энергосберегающей лампы на примере наиболее распространённой схемы (лампа мощностью 11Вт).

Схема состоит из цепей питания, которые включают помехозащищающий дроссель L2, предохранитель F1, диодный мост, состоящий из четырёх диодов 1N4007 и фильтрующий конденсатор C4. Схема запуска состоит из элементов D1, C2, R6 и динистора. D2, D3, R1 и R3 выполняют защитные функции. Иногда эти диоды не устанавливают в целях экономии.

При включении лампы, R6, C2 и динистор формируют импульс, подающийся на базу транзистора Q2, приводящий к его открытию. После запуска эта часть схемы блокируется диодом D1. После каждого открытия транзистора Q2, конденсатор C2 разряжен. Это предотвращает повторное открытие динистора. Транзисторы возбуждают трансформатор TR1, который состоит из ферритового колечка с тремя обмотками в несколько витков. На нити поступает напряжение через конденсатор C3 с повышающего резонансного контура L1, TR1, C3 и C6. Трубка загорается на резонансной частоте, определяемой конденсатором C3, потому что его ёмкость намного меньше, чем ёмкость C6. В этот момент напряжение на конденсаторе C3 достигает порядка 600В. Во время запуска пиковые значения токов превышают нормальные в 3-5 раз, поэтому если колба лампы повреждена, существует риск повреждения транзисторов.

Когда газ в трубке ионизирован, C3 практически шунтируется, благодаря чему частота понижается и генератор управляется только конденсатором C6 и генерирует меньшее напряжение, но, тем не менее, достаточное для поддержания свечения лампы.

Когда лампа зажглась, первый транзистор открывается, что приводит к насыщению сердечника TR1. Обратная связь на базу приводит к закрытию транзистора. Затем открывается второй транзистор, возбуждаемый противоположно подключенной обмоткой TR1 и процесс повторяется.

 Неисправности энергосберегающих ламп

Конденсатор C3 часто выходит из строя. Как правило, это бывает в лампах, в которых используются дешёвые компоненты, расчитанные на низкое напряжение. Когда лампа перестаёт зажигаться, появляется риск выхода из строя тназисторов Q1 и Q2 и вследствие этого – R1, R2, R3 и R5. При запуске лампы генератор часто оказывается перегружен и транзисторы часто не выдерживают перегрева. Если колба лампы выходит из строя, электроника обычно тоже ломается. Если колба уже старая, одна из спиралей может перегореть и лампа перестанет работать. Электроника в таких случаях, как правило, остаётся целой.

Иногда колба лампы может быть повреждена из-за деформации, перегрева, разницы температур. Чаще всего лампы перегорают в момент включения.

 Ремонт

Ремонт обычно заключается в замене пробитого конденсатора C3. Если перегорает предохранитель (иногда он бывает в виде резистора), вероятно неисправными оказываются транзисторы Q1, Q2 и резисторы R1, R2, R3, R5. Вместо перегоревшего предохранителя можно установить резистор на несколько Ом. Неисправностей может быть сразу несколько. Например, при пробое конденсатора, могут перегреться и сгореть транзисторы. Как правило, используются транзисторы MJE13003.

Для того, чтобы сделать режим работы лампы более мягким, энергосберегающую лампу можно модернизировать.

 Устройство лампы

Лампа обычно состоит из двух частей. Верхняя часть имеет отверстия, в которые вставляется трубка. Вторая часть – больше по размерам, в ней находится печатная плата с деталями, к которой идут выводы от трубки. От верхней части платы идут провода к цоколю лампы. Обе части лампы имеют защёлки, иногда они приклеиваются. Чтобы разобрать лампу, нужно пройтись небольшой отвёрткой по месту соединения частей.

Схемы энергосберегающих ламп, как правило, очень похожи.

Схема энергосберегающей лампы Osram

Схема энергосберегающей лампы Philips

Рассчитываем ёмкость необходимого напряжения

Для экономии используют конденсаторы с маленьким показателем ёмкости. Именно от них будет зависеть показатель пульсации входящего напряжения. Для снижения пульсации, необходимо увеличивать объём конденсаторов тоже делается для увеличения показателя пульсации только в обратном порядке.

Для снижения размеров и улучшения компактности, возможно, применять конденсаторы на электролитах. К примеру, можно использовать такие конденсаторы, которые вмонтированы в фототехнику. Они обладают ёмкостью 100µF х 350V.

Блок питания на двадцать ватт

Чтобы обеспечить бп показателем двадцать ватт, достаточно использовать стандартную схему от энергосберегающих светильников и вовсе не наматывая дополнительной намотки на трансформаторы. В случае, когда дроссель обладает свободным пространством и может дополнительно уместить витки, можно их добавить.

Таким образом, следует добавить два-три десятка витков обмотки, чтобы была возможность подзаряжать мелкие устройства или использовать ибп как усилитель для техники.

Схема блока питания на 20 ватт

Если вам требуется более эффективное увеличение показателя мощности, можно использовать самый простой провод из меди, покрытый лаком. Он специально предназначен для обмотки. Убедитесь что изоляция на стандартной обмотке дросселя достаточно качественная, так как эта часть будет находиться под значением входящего тока. Также следует оградить её от вторичных витков с помощью бумажной изоляцией.

Действующая модель БП мощность – 20 Ватт.

Для изоляции используем специальный картон толщиной 0.05 миллиметра или 0.1 миллиметра. В первом случае необходимо два слова, во втором достаточно одного. Сечение обмоточного провода используем из максимального больших, количество витков будет подбирать методом проб. Обычно витков необходимо достаточно мало.

Уменьшение поперечного диаметра используемого провода конечно увеличит численность витков, но на мощность это повлияет только в минус.

Стоваттный блок питания

Чтобы иметь возможность поднять мощность бп до сотни ватт, необходимо дополнительно докрутить импульсный трансформатор и расширить ёмкость фильтровочного конденсатора до 100 фарад.

Схема 100 ватт БП

Чтобы облегчить нагрузку и уменьшить температуру транзисторов, к ним следует добавить радиаторы для охлаждения. При такой конструкции, КПД получится в районе девяноста процентов.

Следует подключить транзистор 13003

К электронному балласту бп следует подключить транзистор 13003, который способен закрепляться с помощью фасонной пружины. Они выгодны тем, что с ними нет необходимости устанавливать прокладку из-за отсутствия металлических площадок. Конечно, их теплоотдача значительно хуже.

Лучше всего проводить закрепления с помощью винтов М2.5, с заранее установленной изоляцией. Также возможно использовать термопасту, которая не передаёт напряжение сети.

Подключение к сети 220 вольт

Подключение происходит с помощью лампы накаливания. Она будет служить защитным механизмом и подключается перед блоком питания.

В этом случае, лампа служит балластом, который имеет нелинейный показатель и отлично предохраняет ибп от неисправной работы сети. Значение мощности лампы необходимо подбирать таким же образом, как и мощность самого импульсного блока питания.

Так как, возможно, что блок питания будет пропускать сильное напряжение, позаботьтесь о том, чтобы все его соединения и контакты были качественно заизолированы. Тоже касается и всех транзисторов, их так же следует изолировать от внешней среды, ведь они могут пропускать ток через свой корпус.

Очень часто причиной поломки электроприбора становится неисправность аккумулятора. Вследствие этого нужен ремонт или же покупка нового оборудования. Но можно избежать больших затрат, сделав блок питания из энергосберегающей лампы своими руками. Все необходимые детали можно взять из обычной люминесцентной лампы, стоимость которой невелика.

Изготовить своими руками

Заново светильники на светодиодах делают редко. Лампу проще изготовить из неисправной. Фактически получается, что ремонт и изготовление нового изделия – это один процесс. Для этого LED-лампу разбирают и восстанавливают перегоревшие светодиоды и радиодетали драйвера. В продаже часто бывают оригинальные светильники с нестандартными лампами, которым в дальнейшем трудно найти замену. Простой драйвер можно взять из неисправной лампы, а светодиоды – из старого фонарика.

Схема драйвера собирается по классическому образцу, рассмотренному выше. Только к ней добавляется резистор R3 для разрядки конденсатора С2 при отключении и пара стабилитронов VD2,VD3 для его шунтирования на случай обрыва цепи светодиодов. Можно обойтись одним стабилитроном, если правильно подобрать напряжение стабилизации. Если конденсатор выбрать под напряжение больше 220 В, можно обойтись без дополнительных деталей. Но в этом случае его размеры увеличатся и после того, как будет сделан ремонт, плата с деталями может не поместиться в цоколь.

Схема драйвера приведена для лампы из 20 светодиодов. Если их количество будет другим, необходимо подобрать такую величину емкости конденсатора С1, чтобы через них проходил ток 20 мА.

Схема питания LED-лампы является чаще всего бестрансформаторной, и следует соблюдать осторожность при монтаже своими руками на металлическом светильнике, чтобы не было замыкания фазы или нуля на корпус. Конденсаторы подбираются по таблице, в зависимости от количества светодиодов. Их можно закрепить на алюминиевой пластине в количестве 20-30 шт

Для этого в ней сверлятся отверстия, и на термоклей устанавливаются светодиоды. Их пайка производится последовательно. Все детали можно разместить на печатной плате из стеклотекстолита. Они располагаются со стороны, где отсутствуют печатные дорожки, за исключением светодиодов. Последние – крепятся пайкой выводов на плате. Их длина составляет около 5 мм. Затем устройство собирается в светильнике

Их можно закрепить на алюминиевой пластине в количестве 20-30 шт. Для этого в ней сверлятся отверстия, и на термоклей устанавливаются светодиоды. Их пайка производится последовательно. Все детали можно разместить на печатной плате из стеклотекстолита. Они располагаются со стороны, где отсутствуют печатные дорожки, за исключением светодиодов. Последние – крепятся пайкой выводов на плате. Их длина составляет около 5 мм. Затем устройство собирается в светильнике

Конденсаторы подбираются по таблице, в зависимости от количества светодиодов. Их можно закрепить на алюминиевой пластине в количестве 20-30 шт. Для этого в ней сверлятся отверстия, и на термоклей устанавливаются светодиоды. Их пайка производится последовательно. Все детали можно разместить на печатной плате из стеклотекстолита. Они располагаются со стороны, где отсутствуют печатные дорожки, за исключением светодиодов. Последние – крепятся пайкой выводов на плате. Их длина составляет около 5 мм. Затем устройство собирается в светильнике.

Настольная лампа на светодиодах

Неисправности элементов пускорегулирующего блока

Проверка состояния деталей платы предусматривает тщательный осмотр каждого элемента схемы с обеих сторон. Обгоревшие радиокомпоненты видно сразу. Бывает так, что возле сгоревшего резистора портится небольшой участок дорожки. Это происходит из-за короткого замыкания в момент выхода элемента из строя.

Колба

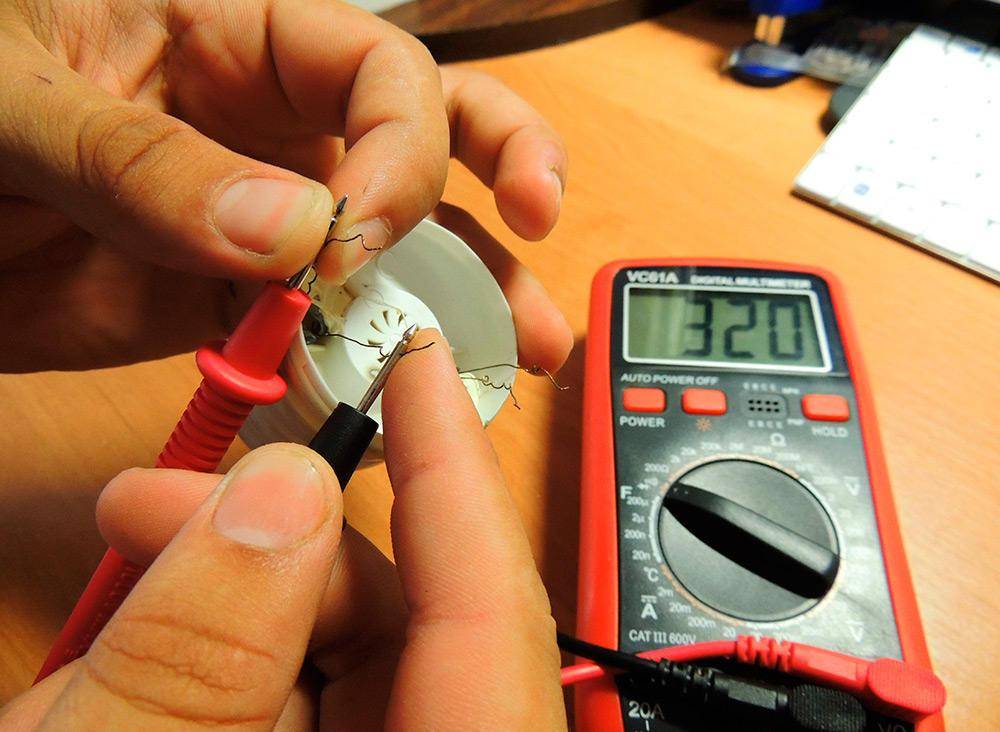

Сначала мультиметром измеряется сопротивление нитей накаливания. Расчетное их сопротивление равно 10-15 Ом. Этот показатель должен быть примерно близким у всех нитей. Значительная разница в величине параметра говорит о том, что одна из нитей выгорела. Для исправления ситуации рекомендуется параллельно сгоревшему компоненту впаять в схему резистор с сопротивлением, равным сопротивлению второй спирали.

Восстановление лампочки таким способом – скорее полумера, а не полноценный ремонт, потому что не возвращает изначальную работоспособность светильника. После встраивания резистора работать будет лишь одна нить накаливания, так что изначальной яркости уже не получить. Если же обе нити работоспособны, придется искать неисправность в электронной схеме.

Проверка компонентов балласта

  • предохранитель. Этот компонент расположен непосредственно на плате. Если же на там его нет, значит он заменён резистором, который находится находится между платой и центральным контактом цоколя. Сверху такой резистор покрыт изолирующим материалом (термоусадкой). Предохранитель проверяем мультиметром в режиме прозвонки или измерения сопротивления. Сопротивление рабочего предохранителя должно быть близким к 0 Ом. Если же вместо предохранителя используется резистор, то для его проверки один щуп мультиметра ставится на центральный контакт цоколя, а другой — к выводу на плате, к которому провод с резистором припаивается. В норме прибор должен показать сопротивление в единицы Ом. Для ремонта неисправный предохранитель или резистор заменяются на новые.
  • диодный мост для выпрямления напряжения. Состоит, как правило, из 4 диодов, которые лучше выпаиваять для проверки. Проверка также осуществляется мультиметром в режиме проверки диодов.
  • сглаживающий конденсатор фильтра. Этот элемент часто выходит из строя в энергосберегающих лампах дешевого китайского производства. Причем у лампы перед отключением проявляются «симптомы» в виде гула, нестабильного функционирования, легкое мигание в отключенном режиме. Неисправность конденсатора легко определяется визуально – он темнеет, вздувается и подтекает.
  • высоковольтный конденсатор, поддерживающий заряд в колбе. Очень часто энергосберегающие лампы выходят из строя по причине пробоя этого радиокомпонента. При этом сам светильник перестает гореть, но возле электродов наблюдается легкое свечение. Чтобы починить лампу, нужно встроить в схему аналогичный по параметрам радиоэлемент.
  • транзисторы перед проверкой в обязательном порядке выпаиваются, потому что их шунтирует одна из трансформаторных обмоток. Если один из этих элементов оказывается нерабочим, он просто заменяется аналогичным по параметрам. При соответствующих рабочих характеристиках нужно лишь подумать о том, позволят ли габариты его успешно вмонтировать.

При правильной диагностике, покупке и установке сменных радиокомпонентов ремонт энергосберегающей лампы своими руками недорог. Элементы пускорегулирующего аппарата продаются в магазинах радиодеталей по 5-10 рублей за штуку.

Обратная сборка

Прежде чем собирать энергосберегающую лампу после ремонта, необходимо проверить, исправно ли она работает. Достаточно соединить провода, не защелкивая корпус ЭПРА, и вкрутить цоколь в патрон. Если есть свет, ремонт проделан верно. Далее уже можно ставить микросхему на её место и складывать корпус. Разумеется, при проверке необходимо соблюдать правила безопасности. Если сомневаетесь — полностью соберите лампу перед проверкой.

Более мощный ИБП с отдельным трансформатором

Они позволяют определить напряжение и необходимое число витков. Трансформатор дорабатывается, блок снова испытывается, и после этого его можно применить как компактный источник питания, который намного меньше аналога на основе обычного трансформатора 220 В со стальным сердечником.

Чтобы увеличить мощность источника питания, надо применить отдельный трансформатор, сделанный аналогично из дросселя. Его можно извлечь из лампочки большей мощности, сгоревшей полностью вместе с полупроводниковыми изделиями балласта. За основу берется та же схема, которая отличается присоединением дополнительного трансформатора и некоторых других деталей, изображенных красными линиями.

ИБП с дополнительным трансформатором

Выпрямитель, показанный на изображении, содержит меньше диодов по сравнению с выпрямительным мостом. Но для его работы потребуется больше витков вторичной обмотки. Если они не вмещаются в трансформатор, надо применить выпрямительный мост. Более мощный трансформатор делается, например, для галогенок. Кто использовал обычный трансформатор для системы освещения с галогенками, знает, что они питаются достаточно большим по величине током. Поэтому трансформатор получается громоздким.

Если транзисторы разместить на радиаторах, мощность одного блока питания можно заметно увеличить. А по весу и габаритам даже несколько таких ИБП для работы с галогенными светильниками получатся меньше и легче одного трансформатора со стальным сердечником равной им мощности. Другим вариантом использования работоспособных балластов экономок может быть их реконструкция для светодиодной лампы. Переделка энергосберегающей лампы в светодиодную конструкцию очень проста. Лампа отсоединяется, а вместо нее подключается диодный мост.

На выходе моста подключается определенное количество светодиодов. Их можно подключить между собой последовательно

Важно, чтобы ток светодиода равнялся току в КЛЛ. Энергосберегающие лампочки можно назвать ценным полезным ископаемым в эпоху светодиодного освещения

Они могут найти применение даже после завершения своего срока службы. И теперь читатель знает детали этого применения.

Принцип работы и схема

Конструкция таких осветительных элементов сложнее, чем у аналогов (лампы накаливания, галогенные и др.). Ключевые узлы: цоколь, встроенный драйвер (стабилизатор тока), корпус+рассеиватель, непосредственно сами светоизлучающие диоды в определенном количестве.

Устройство диодной лампы

Основа функционирования такого источника света: преобразование электрической энергии в световую.

Простейшая схема светодиодной лампы:

При включении переменное напряжение питает диодный мост. Проходя по схеме, на вход блока светодиодов подается уже выпрямленное напряжение. В результате лампочку можно подключать к сети 220 вольт, так как встроенный драйвер стабилизирует электрические параметры до нужных величин.

Ремонт светодиодной лампы серии «LLB» LR-EW5N-5

На внешний вид лампа сделана качественно. Корпус алюминиевый, дизайн выполнен красиво.

Лампа собрана надежно. Поэтому, чтоб ее разобрать, нужно снять защитное стекло. Для этого конец отвертки всовываем между радиатором. Стекло здесь фиксируется без клея, буртиком. Нужно опереться отверткой на торец радиатора и приподнять стекло вверх, используя отвертку как рычаг.

Тестер не показал поломку светодиодов. Значит, все дело в драйвере. Чтоб добраться до него, нужно открутить 4 винта.

Но меня настигла неудача. За платой была расположена плоскость радиатора. Она смазана пастой, которая проводит тепло. Пришлось собрать все, что я раскрутил. Я решил разобрать лампу со стороны цоколя.

Для того, чтоб снять цоколь, пришлось высверливать места кернения. Но он не снимался. Как оказалось, он был скреплен с пластмассой резьбовым соединением.

Радиатор нужно было отделить от пластикового переходника. Для этого, я произвел запил ножовкой по металлу в том месте, где пластмасса крепилась к радиатору. Далее поворотом отвертки детали отделились одна от другой.

Была произведена отпайка выводов от платы светодиодов, что позволило работать с драйвером. Его схема была более сложной по сравнению с другими драйверами. При осмотре был найден вздутый конденсатор 400 V 4,7 µF. Он был заменен.

Диод Шоттки «D4» типа SS110 оказался поврежденным. Он находится внизу слева на фото. Он был заменен аналогом «10 BQ100», имеющим 1 А и 100В. Лампочка засветилась.

Особенности импульсного блока питания

ИБП — это инверторная система, в которой входное напряжение выпрямляется, а затем преобразуется в импульсы. Главная особенность ИБП заключается в значительном увеличении частоты тока, передающегося на трансформатор. Также стоит отметить небольшие габариты такого устройства. Ещё одним преимуществом является то, что БП во время работы не имеет никаких потерь энергии, в отличие от линейных, которые теряют значительную часть во время преобразования на трансформатор.

Принцип функционирования импульсного блока питания из энергосберегающей лампы заключается в следующем:

  1. Входной выпрямитель, состоящий из диодного моста и конденсатора, превращает переменный ток (входной) в постоянный.
  2. Инвертор, в свою очередь, трансформирует постоянный ток в переменный, но частота при этом возрастает с 50 Гц до 10 кГц, что является выше в 200 раз.
  3. Такой ток передаётся на трансформатор. Он будет или повышать, или понижать напряжение.
  4. Выходной выпрямитель преобразует переменный ток в постоянный, но при этом частота остаётся высокой.

Как правило, в современных схемах используются MOSFET — транзисторы. Их главная особенность — очень быстрая скорость переключения. Соответственно в таких балластах должны быть использованы и быстродействующие диоды. Они размещаются в выходном выпрямителе.

Если же выходное напряжение очень низкое, тогда функцию выпрямителя может выполнять транзистор. Кроме того, можно вместо этого использовать дроссель. Такие простые преобразователи тока встречаются в схемах энергосберегающих ламп на 20 Вт.
