Как установить массу конструкции особо сложной формы
Решение этой задачи возможно двумя способами. Согласно первому из них устанавливают значение так называемого коэффициента заполнения (способ применяется для габаритных узлов, разборка которых либо затруднительна, либо вовсе невозможна). Например, для ползунов кривошипных машин коэффициент заполнения принимают равным 0,3…0,35. Тогда считают массу узла G в предположении, что она сплошная, а затем умножают полученный результат на коэффициент заполнения.
Примерно такую же точность даёт эмпирическая формула Нистратова:
Оригинально можно установить массу небольших неразъёмных конструкций по объёму вытесненной ими воды. Для этого в тарированную ёмкость наливают до краёв воду. Устанавливают ёмкость в другую со значительно большим объёмом, а затем в первую ёмкость помещают данную конструкцию. Вытесненный ею объём воды взвешивают. Этот объём и будет равен объёму конструкции.
Для каких целей определяется масса труб из стали

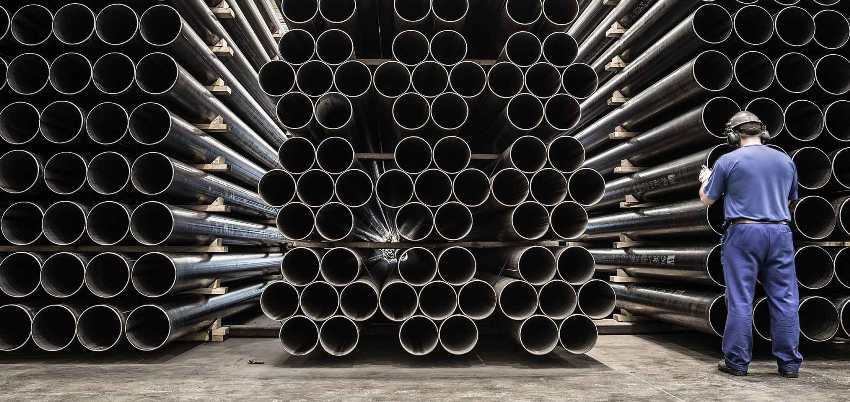

Стальные трубы широко используются в строительной сфере. В любом проекте можно встретить информацию о том, какую массу имеет водопроводная коммуникация, проложенная в постройке. То же самое касается других трубопроводных систем и конструкций, выполненных из профильного проката. Вес водогазопроводных стальных труб вычисляется несколькими способами. Для чего еще требуется расчет данного параметра?
Вычисление веса металлических труб производится перед транспортировкой изделий
Теоретическая масса необходима для продажи, так как реализация труб осуществляется с учетом массы, а не длины. Таким образом, определение этого показателя дает возможность вычислить стоимость отдельно взятой партии.
Расчет массы данных изделий используется в строительстве для определения прочности будущей конструкции. Этот параметр позволяет узнать, какие нагрузки сможет переносить каркас, изготовленный из труб.
И, наконец, вычисление веса металлических труб производится перед транспортировкой изделий. Перевозка должна производиться на специальном грузовом оборудовании с учетом возможной нагрузки. При заключении договора, в котором указывается количество изделий и их масса, следует быть уверенными, что транспортировка будет осуществлена за одну поездку.
Знать вес труб необходимо для продажи, так как реализация материала осуществляется с учетом массы, а не длины
Таким образом, знание массы стальных труб является необходимым условием при их приобретении. Безусловно, при покупке данных деталей поштучно нет необходимости в подобном расчете. Определение веса в такой ситуации может потребоваться только для того, чтобы рассчитать реальную стоимость изделий.
Получение результата экспериментальным методом
На практике возникают проблемные ситуации, когда гидравлическая система имеет сложную структуру или некоторые ее фрагменты проложены скрытным способом. В этом случае определить геометрию ее частей и рассчитать общий объем становится невозможно. Тогда единственным выходом становится проведение эксперимента.
Использование коллектора и укладка труб под стяжку – передовой способ скрытного подведения горячей воды к радиаторам отопления. Точно рассчитать длину коммуникаций при отсутствии плана невозможно
Необходимо слить всю жидкость, взять какую-либо мерную емкость (например, ведро) и наполнить систему до нужного уровня. Заливка происходит через самую верхнюю точку: расширительный бак открытого типа или верхний спусковой клапан. При этом все остальные клапаны должны быть открыты во избежание образования воздушных пробок.
Если движение воды по контуру осуществляет насос, то нужно дать ему час или два поработать без подогрева теплоносителя. Это поможет выгнать остаточные воздушные скопления. После этого нужно еще раз долить жидкость в контур.
Такой метод можно использовать и для отдельных частей отопительного контура, например, теплого пола. Для этого нужно его отсоединить от системы и таким же образом “пролить”.
Расчёт объёма трубы
Для расчёта объёма трубы нужно воспользоваться школьными знаниями по геометрии. Есть несколько способов: 1. Умножив площадь поперечного сечения фигуры на её длину в метрах, полученный результат будет метры в кубе. 2. Возможно, узнать величину водопровода и в литрах. Для этого объём умножается на 1000 — это количество литров воды в 1 кубометре. 3. Третий вариант — сразу считать в литрах. Понадобится измерения делать в дециметрах — длину и площадь фигуры. Этот более сложный и неудобный способ.
Чтобы вычислить в ручную – без калькулятора, потребуется штангенциркуль, линейка и калькулятор. Для облегчения процесса по определению размера объёма трубы можно воспользоваться онлайн-калькулятором.
Определим площадь сечения трубы
Чтобы узнать точное значение, необходимо сначала рассчитать площадь поперечного сечения. Для этого, следует воспользоваться формулой:
S = R2 х Пи
Где R является радиусом трубы, а число Пи равно 3,14. Так как ёмкости для жидкости,как правило, имеют круглую форму, то R возводится в квадрат.
Рассмотрим, как можно сделать вычисления, имея диаметр изделия 90 мм:
- Определяем радиус — 90 / 2 = 45 мм, в пересчёте на сантиметры 4,5.
- Возводим 4,5 в квадрат, получается 2,025 см2.
- Подставляем данные в формулу — S = 2 х 20,25 = 40, 5 см2.
Если изделие профилированное, то нужно считать по формуле прямоугольника — S = а х b, где а и b — размер сторон (длина). При определении размера сечения профиля с длиной сторон 40 и 50, необходимо 40 мм х 50 мм = 2000 мм2 или 20 см2.
Для вычисления сечения, необходимо знать внутренний диаметр трубы, который измеряется штангенциркулем, но это не всегда возможно. Если известен только наружный диаметр, и не знаем толщину стен, то потребуются более сложные вычисления. Стандартная толщина бывает 1 или 2 мм, у изделий большого диаметра может достигать 5 мм.
Важно! Приступать к расчёту лучше при наличии точных показателей о толщине стен и внутреннем радиусе
Формула расчёта объёма трубы
Рассчитать объём трубы в м3, можно воспользовавшись формулой:
V = S х L
То есть, требуется знать всего два значения: площадь сечения (которая была определена заранее) (S) и длина (L).
К примеру, длина трубопровода 2 метра, а площадь сечения пол метра. Для вычисления необходимо взять формулу, по которой определяется площадь круга, и вставить внешний размер поперечины металла:
S = 3,14 х (0,5 / 2) = 0,0625 кв.м.
Итоговый результат будет следующим:
V = HS = 2 х 0,0625 = 0,125 метра куб.
H — толщина стенки
Производя расчёт, важно чтобы во всех показателях была одна единица измерения, иначе результат получится неправильным. Проще брать данные в см2
Объём водопровода в литрах
Легко посчитать объём жидкости в трубе без калькулятора, если знать внутренний её диаметр, но это не всегда можно сделать, когда радиаторы или отопительные котлы для воды имеют сложную форму. Сегодня такие изделия не редко применяются в строительной сфере, при обустройстве тёплых полов. Поэтому, следует изначально выяснить параметры конструкции, эту информацию можно найти в техпаспорте или сопроводительной документации. Чтобы посчитать размер не стандартной емкости, необходимо залить в неё воду, которая заранее измерена.
Кроме того, кубатура воды будут зависеть и от материала, из которого изготовлен водопровод. К примеру, изделие из стали пропустит на порядок меньше воды, чем равное по размеру полипропиленовое или пластиковое. На это влияет поверхность изнутри, железная более шероховатая, что сказывается на проходимости.
Поэтому, необходимо делать вычисления на каждую ёмкость, если она изготовлена из другого материала, и затем сложить все показатели. Можно воспользоваться специальными сервис-программами или калькуляторами, сегодня их много в интернете, они существенно облегчат процесс установления количества воды в системе.
Вес труб с водой и изоляцией таблица
Для вычисления веса воды в трубе, необходимо знать внутренний диаметр трубы и её заполненности водой. Ниже приведены распространённые диаметры водопроводных труб и вес воды в них.
Вес указан за 1 погонный метр, при 50% и 100% заполненности трубы водой. 1 литр = 1 кг.
| Внутренний диаметр, мм | воды в трубе, л | |
| 50% | 100% | |
| 16 | 0.1 | 0.2 |
| 20 | 0.16 | 0.32 |
| 25 | 0.24 | 0.49 |
| 32 | 0.4 | 0.8 |
| 40 | 0.63 | 1.26 |
| 50 | 0.98 | 1.96 |
| 65 | 1.66 | 3.32 |
| 80 | 2.5 | 5 |
| 90 | 3.18 | 6.36 |
| 100 | 3.92 | 7.85 |
| 110 | 4.75 | 9.5 |
| 125 | 6.13 | 12.27 |
| 150 | 8.83 | 17.67 |
| 200 | 15.71 | 31.42 |
| 250 | 24.5 | 49 |
| 300 | 35.3 | 70.7 |
| 400 | 62.8 | 125.6 |
| 500 | 98.15 | 196.3 |
Вес с учётом труб затруднён, в виду большого разнообразия материалов из которых изготавливаются трубы. Потому предлагаем перейти на специальные страницы с весами труб различного диаметра и материалов.
‘);> //—> Объем воды в трубе — это количественная характеристика пространства, занимаемого водой внутри трубы.
Масса воды в трубе — это количественная характеристика массы воды расположенной внутри трубы.
Формула расчета объема:
V = π * d 2 * l / 4
l — длина трубы; d — внутренний диаметр трубы.
Взаимосвязь объема и массы определяется простой математической формулой:
v — объем; m — масса; p — плотность.
В расчете плотность воды принята равной 1000 кг/м3.
Быстро выполнить эту математическую операцию можно с помощью нашей онлайн программы. Для этого необходимо в соответствующее поле ввести исходное значение и нажать кнопку.
На этой странице представлена программа для расчета объема и массы воды в трубе в соответствии с внутренним диаметром трубы и её длиной.
Приложение Г (справочное)
Расчетная масса одного метра изолированной трубы
| Наружный диаметр стальных труб и толщина стенки, мм | Масса трубы, кг | ||
| в полиэтиленовой оболочке | в стальной оболочке | ||
| Тип 1 | Тип 2 | — | |
| 32х3,0 | 4,08 | — | 6,70 |
| 38х3,0 | 4,50 | — | 7,12 |
| 45х3,0 | 4,98 | — | 7,60 |
| 57х3,0 | 5,79 | 6,17 | 8,41 |
| 76х3,0 | 7,41 | 7,96 | 10,35 |
| 89х4,0 | 10,81 | 11,40 | 14,16 |
| 108х4,0 | 13,04 | 13,79 | 16,81 |
| 133х4,0 | 16,95 | 18,21 | 21,37 |
| 159х4,5 | 22,16 | 23,86 | 26,79 |
| 219х6,0 | 38,97 | 41,87 | 43,95 |
| 273х7,0 | 58,19 | 62,59 | 63,00 |
| 325х7,0 | 69,61 | 74,65 | 74,16 |
| 426х7,0 | 94,14 | 102,79 | 97,04 |
| 530х7,0 | 125,90 | — | 121,04 |
| 630х8,0 | 150,22 | — | 143,06 |
| 720х8,0 | 193,32 | — | 181,65 |
| 820х9,0 | 243,33 | 266,81 | 226,07 |
| 920х10,0 | 278,07 | 303,89 | 253,14 |
| 1020х11,0 | 338,59 | — | 304,91 |
| 1220х11,0 | 403,34 | — | 363,99 |
| 1420х12,0 | 468,10 | — | 423,08 |
| Примечание — Плотность пенополиуретана принимают равной 80кг/м3. |
Расчет профильной
Стальные трубы имеют не только круглое, но так же и прямоугольное и квадратное сечение. Чтобы произвести расчеты для профильной ( квадратной) трубы, нужно применить соответствующие формулы. Вычисления проводятся следующим образом:
Вес = (А – т) * т * 0,0316, где:
- А – размер стороны;
- т – толщина стенки;
- 0,0316 – постоянный коэффициент.
Если сторона равна, например, 25 мм, а толщина стенки 10 мм, то вес будет:
(25 – 10)*10*0,0316 = 4,74кг
Теперь — прямоугольная. При размерах сторон в, например, 25 и 15 мм и толщине стенки 10 мм:
Вес = (А1 + А2 – 2т) * т * 0,0158, где:
- А1 и А2 – размеры сторон;
- т – толщина стенки;
- 0,0158 – постоянный коэффициент.
Получается:
(25 + 15 – 2*10)*10*0,0156 = 3,12 кг
Альтернативный метод расчета
Чтобы выяснить, сколько весит метр стальной трубы, не обязательно заниматься сложными расчетами. При наличии выхода в Интернет не составит труда найти онлайн – калькулятор для расчета как круглого, так и профильного материала.
Но самый простой способ – открыть соответствующий стандарт, на котором размещена таблица весов труб стальных. Например, необходимо купить водопроводную трубу. На первой же странице ГОСТ 3262 75 вес трубы стальной – таблица №1. Это, конечно, теоретические размеры, но они мало отличаются от фактического.
Немного о системе единиц СИ
Эта международная метрическая система, которую на данный момент использует большинство стран при определении технических показателей, даже если в повседневной жизни применяют традиционную систему. Основные единицы этой международной системы – метр, секунда, килограмм и т.д. Определения, наименования и применение всех единиц физических величин определяет ГОСТ 8.417 – 2002.
Порядок проведения расчета объема системы отопления
Если Ваша система отопления состоит из труб диаметром 80-100 мм, как часто бывает в системе отопления открытого типа, то следует перейти к следующему пункту — расчет труб. Если в вашей системе отопления применяются стандартные радиаторы, то целесообразнее начать с них.
Расчет объема теплоносителя в радиаторах отопления
По мимо того, что радиаторы отопления бывают разного типа, они еще имеют различную высоту. Для определения объема теплоносителя в радиаторах отопления удобно сначала подсчитать количество одинаковых по размеру и типу секций и умножить их на внутренний объем одной секции.
Таблица 1.Внутренний объем 1 секции радиатора отопления в литрах, в зависимости от размера и материала радиатора.
Для упрощения расчетов данные по объему одной секции сведены в таблицу в зависимости от типа и высоты радиатора отопления.
Пример.
Имеется 5 алюминиевых радиаторов по 7 секций, межцентровое расстояние подключения 500мм. Необходимо найти объем.
Считаем. 5х7х0,44=15,4 л.
Расчет объема теплоносителя в трубах отопления
Для расчета объема теплоносителя в трубах отопления необходимо определить суммарную длину всех однотипных труб и умножить ее на внутренний объем 1 м.п. трубы соответствующего диаметра.
Следует учесть, что внутренний объем труб из полипропилена, металлопласта и стали отличаются. В таблице 2 приведены характеристики стальных труб отопления.
Таблица 2.Внутренний объем 1 метра стальной трубы.
Диаметр, дюймы | Считаем. 12х0,177+20х0,491=11,944 л. Теперь остается сложить объем теплоносителя в радиаторах, в трубах отопления, в котле (объем указан в паспорте), расширительного бачка и в результате объем системы отопления. Таким образом, объем системы отопления — это сумма объемов всех ее элементов. Зная объем системы отопления можно приступить к выбору расширительного бака или котла. Кроме того, расчет объема системы отопления необходим при приобретении и заливки теплоносителя. Однако в этом случае следует учесть еще объем расширительного бака и внутренний объем теплообменника котла. Вся эта информация присутствует в паспорте на котел. |
В некоторых случаях важным расчетным параметром может стать показатель объема воды в трубе. Например, при проектировании системы отопления такой параметр будет актуальным для выбора оборудования, к примеру, расширительного бачка. Также объем будет необходимо знать и в случае использования антифриза. Это вещество, как правило, продается двух видов: в разбавленном и неразбавленном.
Первый характерен тем, что не замерзает до минус 65 градусов, а второй – до минус 30 градусов. Поэтому необходимое количество можно купить, зная объем теплоносителя. Это значит, к примеру, при объеме теплоносителя в 70 литров неразбавленного антифриза понадобится всего 35 литров. Ведь он разбавляется водой в пропорции 50 на 50.
Вопрос только состоит в том, как рассчитать этот параметр? Сделать это достаточно просто, нужно провести лишь небольшое количество математических действий. Труба представляет собой геометрическое тело – цилиндр. Эта фигура имеет две параллельные плоскости и цилиндрическую поверхность. И тогда расчет будет выполнятся так.
Как узнать вес трубы ВГП
Водогазопроводные трубы применяются при организации снабжения хозяйственных и жилых объектов водой и газом при высоких и средних показателях давления. Такого рода специализация требует определенных характеристик.
Область применения труб ВГП
- Подземные коммуникации – отличаются наиболее щадящими условиями эксплуатации, так как менее всего подвержены сильным температурным перепадам. При этом грунт воспринимает часть нагрузки, что способствует увеличению срока службы.
- Трубопровод в помещениях – в этом случае наибольшую опасность представляет не температурный режим, а высокая влажность.
- Надземные участки – относятся к самым сложным, так как труба подвергается действию погодных факторов: мороз, дождь, снег и так далее. Опасность промерзания жидкости в этом случае крайне велика, что с одной стороны, делает необходимым теплоизоляцию трубопровода, а с другой – требует от изделий высокой стойкости к деформации.
Классификация изделий
Изготавливаются ВГП электросваркой, сварочный шов относится к усиленным. Выпускается два основных вида:
- оцинкованные – покрытые защитным слоем цинка не менее чем в 30 мкм толщиной. Покрытие обеспечивает защиту от коррозии и увеличивает массу изделия на 2–3%,
- черные – стальные не оцинкованные.
Трубопровод предназначен и для подачи воды, и для организации отопления, то есть для разных эксплуатационных задач. Производители предлагают изделия с резьбой – производится накаткой либо нарезкой, и без резьбы. На фото – образец с резьбой.
ВГП применяется как для локальной подачи воды и газа, так и при организации магистральных трубопроводов.
- Изделия обычной точности – химический состав стали не нормируется, контролю подлежат только механические характеристики, в частности, стойкость к гидроударам. Этот сорт используется для обслуживания объектов.
- С повышенной точностью – нормируется и проверяется состав стали. Продукция применяется при строительстве магистралей.
ВГП: характеристики
Сортамент водогазопроводных труб определяется ГОСТ 3262-75.
- Диаметр – наружный, колеблется от 33 до 102 мм.
- Толщина стенок изменяется от 1 до 2,8 мм. По толщине черные трубы классифицируются как легкие, обыкновенные и усиленные.
- Длина – немерная составляет 4–12 м, мерная 4–8 и 8–12 м.
- Гидравлическое давление – от 25 кгс/кв. см, до 32 кгс/кв. см для легких и усиленных соответственно.
Расчет веса водогазопроводной трубы
Стоимость изделия в конечном итоге определяется массой металла. Любой проект – строительство каркаса или организация подачи воды, требует рассчитать необходимое количество труб, то есть, их совокупную длину. Однако продажа изделий производится из расчета на вес, а не погонаж.
При монтаже масса трубопровода – вес ВГП и подаваемой жидкости, определяет количество опор.
Таблица теоретического веса погонного метра изделия
Справочная литература предоставляет таблицы масс для каждого вида продукции металлопроката. Однако значения в них получены теоретическим путем, то есть, исходя из данных регламентированных ГОСТ. Реальные показатели могут заметно отличаться.
Как рассчитать вес круглой трубы
Наиболее часто применяется метод, предлагающий вычислить объем материала 1 метра изделия. Пусть, общая длина трубопровода, полученная при вычислениях, составляет 100 м, при диаметре равном 50 мм и толщине стенки 3 мм.
- Вычисляется длина окружности как произведение диаметра и числа пи: 0,050*3,142=0,1571 м.
- Так как определяется масса одного погонного метра, то нет нужды умножать полученную величину на единицу.
- Объем материала рассчитывается как произведение площади поверхности и толщины стенки: 0,1571*0,004=0,0006284 куб м.
- Вычисляется вес изделия, для этого полученная величина умножается на плотность (для ВГП применяется сталь с плотностью в 7,85 г/куб см). Отсюда: 0,0006284*7850=4,933 кг.
- Масса всего запланированного трубопровода составит: 100*4,933=493,3 кг.
Расчет по формуле
Для вычисления массы оцинкованного и черного изделий применяются разные формулы.
M=Pi*(d-s)*s*R/1000 – для оцинкованных,
M=(d-s)*s/40,55 – для черного металлопроката.
- M= масса изделия,
- Pi= число пи равное 3, 142,
- d= наружный диаметр, фактический (мм),
- s= толщина стенки (мм),
- R= плотность стали (г/куб см).
Если предполагается использование нержавеющих ВГП, то приведенные выше данные при подстановке в формулу дадут такой результат: 3,142*(50-4)*4*7,85/1000=4,538 кг.
Теоретические вычисления, производимые по разным формулам, не дают точного совпадения цифр. Готовые таблицы данных содержат усредненный результат.
Как узнать вес трубы ВГП Инструкция по расчету веса 1 погонного метра трубы ВГП.
Расчёты различных параметров трубы
Для того чтобы сделать правильный расчёт необходимых показателей нержавейки, необходимо использовать следующие параметры:
- вид материала — из чего сделано трубопроводное изделие;
- тип сечения нержавейки;
- показатели толщины трубной стенки;
- длина нержавейки и др.
Применяя вышеперечисленные сведения, можно сделать расчёт объёма трубы, а затем – расчёт массы трубы или наоборот.
Некоторые сведения можно получить при измерении самой конструкции нержавейки.
Также определённую информацию (размеры металлических труб и др.) можно найти в различных сертификатах, справочных таблицах и ГОСТах.
Формула расчета теоретического веса трубы
Рассчитать вес трубы можно так же по специальным формулам, которые мы рассмотрим ниже. Данными в таких формулах являются размеры труб, которые можно взять из заводской маркировки. Итак, во всех формулах расчета мы будем находить вес 1 погонного метра.
Для полых труб круглого сечения:
Вес 1 п/м = (Д — Т) * Т * 0,025
Д – наружный диаметр трубы ; Т – толщина стенки ; 0,025 – постоянный коэффициент для круглой трубы.
Для полых труб квадратного сечения:
Вес 1 п/м = (Ш — Т) * Т * 0,0316
Ш – размер одной из сторон ; Т – толщина стенки ; 0,0316 – постоянный коэффициент для квадратной трубы.
Для полых труб прямоугольного сечения:
Вес 1 п/м = (Ш1 + Ш2 — 2Т) * Т * 0,0158
Ш1 – размер одной стороны ; Ш2 – размер второй стороны ; Т – толщина стенки ; 0,0158 – постоянный коэффициент для прямоугольной трубы.
Способы определения удельного веса стальных электросварных труб
Вес электросварных труб, как и любых других, зависит от массы 1 м и геометрических данных, к которым относят: показатели сечения, длину и толщину изделий.
Длина изделия для вычисления удельной массы равняется 1 м. Для стальных электросварных труб существует постоянный показатель, который устанавливает плотность изделия. Этот показатель всегда равен 7850 кг/м3.
Для того чтобы произвести вычисление удельной массы, необходимо выполнить следующие действия:
- посмотреть вес 1 м стальных труб можно по таблице, где этот параметр уже рассчитан по стандарту;
- выполнить вычисление 1 п м трубы по математическим формулам.
Таблица 2
| Тип электросварной трубы (Ду/толщ. стенки) | Теоретическая удельная масса, кг |
| 1620х20 | 789,17 |
| 1320х9 | 290,98 |
| 720х8 | 140,47 |
| 1120х16 | 435,62 |
| 1620х14 | 554,48 |
| 820х19 | 375,32 |
| 1220х20 | 542,55 |
| 720х12 | 209,52 |
| 1420х18 | 622,36 |
| 1120х10 | 273,74 |
| 720х19 | 328,47 |
| 1620х16 | 632,91 |
| 1320х20 | 641,20 |
| 920х8 | 179,93 |
| 1520х10 | 372,39 |
| 820х14 | 278,28 |
| 1220х10 | 298,4 |
| 1320х14 | 450,91 |
| 920х10 | 224,42 |
| 1620х16 | 632,91 |
| 920х7 | 157,61 |
| 720х7 | 123,08 |
| 1420х12 | 416,68 |
| 219х5 | 26,39 |
| 325х7 | 54,9 |
Важно понимать, что оба метода могут дать только приблизительный ответ на то, сколько весит 1 п м электросварной трубы. Это объясняется следующими факторами:
- существует множество марок стали, которые, как правило, отличаются по плотности от установленного стандарта (7850 кг/м3). При расчётах общего веса большой партии погрешность может быть довольно ощутимой;
- как правило, используемые данные при расчёте определяют форму трубы, как геометрически идеальную, без учёта того, что толщина стенок не может быть одинаковой по всей длине изделия. Каждое изделие имеет закругления в углах, а также наплыв металла на сварном шве. А также существуют некоторые допустимые отклонения в размерах труб, которые не всегда возможно внести в расчётную формулу.
- а также стоит отметить, что при вычислениях довольно часто приходиться округлять полученные величины, что влияет на конечный результат.
Любая труба может иметь отклонения по толщине стенок по всей своей длине, но эту погрешность невозможно рассчитать и учесть при математическом определении веса
Рекомендуется определять удельный вес электросварных прямошовных труб, а также других разновидностей металлопроката с помощью специальных таблиц. Как правило, при их составлении используются довольно сложные расчёты по математическим формулам, которые позволяют определить максимально точные значения удельной массы.
Таблица 3
| Тип электросварной трубы (Ду/толщ. стенки) | Теоретическая удельная масса, кг |
| 102х3,5 | 8,5 |
| 219х7 | 36,6 |
| 377х10 | 90,51 |
| 108х3,5 | 9,02 |
| 426х6 | 62,15 |
| 219х6 | 31,52 |
| 377х8 | 72,8 |
| 159х7 | 26,24 |
| 114х4,5 | 12,15 |
| 325х9 | 70,14 |
| 133х5 | 15,78 |
| 325х8 | 62,54 |
| 273х7 | 45,92 |
| 133х4 | 12,73 |
| 89х4 | 8,83 |
| 159х8 | 29,79 |
| 273х5 | 33,05 |
| 127х3 | 9,17 |
| 530х10 | 128,2 |
| 133х4,5 | 14,26 |
| 76х3 | 5,4 |
| 273х6 | 39,51 |
| 108х5 | 12,7 |
| 530х8 | 103,0 |
| 114х4 | 10,85 |
| 159х4,5 | 17,15 |
| 89х3 | 6,36 |
| 273х9 | 58,6 |
| 530х6 | 77,54 |
| 108х3 | 7,77 |
| 219х4,5 | 23,8 |
Для того, чтобы использовать этот способ, нужно в первую очередь узнать тип продукции, вес которой необходимо рассчитать. После того как тип труб определён, в сети находят таблицу, которая соответствует данному типу металлической продукции. Кроме этого, можно найти информацию по ГОСТ на интересующие вас изделия. Например, для стальных прямошовных электросварных труб с круглым сечением необходимо искать ГОСТ 10704–91.
Второй этап по определению удельной массы включает в себя поиски интересующей вас продукции в таблице № 4.
Таблица 4
Тип электросварной трубы (Ду/толщ. стенки) | Теоретическая удельная масса, кг |
| 1520х14 | 519,96 |
| 1120х17 | 462,43 |
| 820х9 | 180 |
| 920х20 | 443,91 |
| 1620х12 | 475,87 |
| 1220х14 | 416,38 |
| 1520х11 | 409,36 |
| 720х10 | 175,1 |
| 1220х9 | 268,79 |
| 820х8 | 160,2 |
| 1120х14 | 381,86 |
| 1620х10 | 397,05 |
| 920х16 | 356,7 |
| 1420х19 | 656,46 |
| 1220х20 | 591,87 |
| 820х7 | 140,35 |
| 1420х10 | 347,73 |
| 1120х9 | 246,59 |
| 1320х19 | 609,61 |
| 920х14 | 312,81 |
| 1520х18 | 666,75 |
| 1320х12 | 387,09 |
| 820х20 | 394,58 |
| 1320х16 | 514,54 |
| 1420х20 | 690,52 |
| 1120х8 | 219,39 |
| 920х9 | 202,2 |
Способ, который подразумевает поиск необходимого значения в таблице, считается наиболее простым и удобным, так как для этого не нужно проводить самостоятельных расчётов. Однако такой способ подразумевает наличие интернета или профильной литературы на эту тему. В том случае, если нет возможности определить удельный вес металлической продукции с помощью таблиц, необходимо провести самостоятельное вычисление этого значения.
Сварные трубы производятся из стальных полос — штрипс, и можно попытаться рассчитать все готового изделия исходя из количества стали, взятой для производства
Радиус гиба труб: размеры, материалы и особенности
Труба является просто незаменимым изобретением человека. Без нее не обходится ни одна техника, строительство и комфортное проживание. Трубы несут в наш дом воду и газ, отводя при этом все ненужные стоки. На производстве они также являются неотъемлемыми элементами для полноценного функционирования. Но при применении труб не всегда обходятся простым прямым прокладыванием.
Они имеют изгибы и повороты. Все это делается для того, чтобы максимально комфортно расположить их для потребителя, и создать коммуникации со всеми удобствами. Для сгибания труб применяют специальные приспособления, и делать это можно даже вручную. Применяемый метод зависит от материала и диаметра. Рассмотрим, какой же бывает радиус гиба труб, и все особенности этого процесса.
Вычисления сечения по СНИП 2.04.01-85
Прежде всего, необходимо понимать, что расчет диаметра водопропускной трубы является сложным инженерным процессом. Для этого потребуются специальные знания. Но, выполняя бытовую постройку водопропускной магистрали, часто гидравлический расчет по сечению проводят самостоятельно.
Данный вид конструкторского вычисления скорости потока для водопропускной конструкции можно провести двумя способами. Первый – табличные данные. Но, обращаясь к таблицам необходимо знать не только точное количество кранов, но и емкостей для набора воды (ванны, раковины) и прочего.
Только при наличии этих сведений о водопропускной системе, можно воспользоваться таблицами, которые предоставляет СНИП 2.04.01-85. По ним и определяют объем воды по обхвату трубы. Вот одна из таких таблиц:
Внешний объем трубного сортамента (мм)Примерное количество воды, которое получают в литрах за минутуПримерное количество воды, исчисляемое в м3 за час 20 15 0,9 25 30 1,8 32 50 3 40 80 4,8 50 120 7,2 63 190 11,4
Однозначно, эти данные по объему, показывающие потребление, интересны, как информация, но специалисту по трубопроводу понадобятся определение совершенно других данных – это объем (в мм) и внутреннее давление в магистрали. В таблице это можно найти не всегда. И более точно узнать эти сведениям помогают формулы.
Уже понятно, что размеры сечения системы влияют на гидравлический расчет потребления. Для домашних расчетов применяется формула расхода воды, которая помогает получить результат, имея данные давления и диаметра трубного изделия. Вот эта формула:
Формула для вычисления по давлению и диаметру трубы: q = π×d²/4 ×V
Если сеть водоснабжения питается от водонапорной башни, без дополнительного влияния нагнетающего насоса, то скорость передвижения потока составляет приблизительно 0,7 – 1,9 м/с. Если подключают любое нагнетающее устройство, то в паспорте к нему имеется информация о коэффициенте создаваемого напора и скорости перемещения потока воды.
Данная формула не единственная. Есть еще и многие другие. Их без труда можно найти в сети интернета.
В дополнение к представленной формуле нужно заметить, что огромное значение на функциональность системы оказывают внутренние стенки трубных изделий. Так, например, пластиковые изделия отличаются гладкой поверхностью, нежели аналоги из стали.
По этим причинам, коэффициент сопротивления у пластика существенно меньше. Плюс ко всему, эти материалы не подвергаются влиянию коррозийных образований, что также оказывает положительное действие на пропускные возможности сети водоснабжения.
Определение потери напора
Расчет прохода воды производят не только по диаметру трубы, он вычисляется по падению давления. Вычислить потери можно посредством специальных формул. Какие формулы использовать, каждый будет решать самостоятельно. Чтобы рассчитать нужные величины, можно использовать различные варианты. Единственного универсального решения этого вопроса нет.
Но прежде всего, необходимо помнить, что внутренний просвет прохода пластиковой и металлопластиковой конструкции не поменяется через двадцать лет службы. А внутренний просвет прохода металлической конструкции со временем станет меньше.
А это повлечет за собою потери некоторых параметров. Соответственно, скорость воды в трубе в таких конструкциях является разной, ведь по диаметру новая и старая сеть в некоторых ситуациях будут заметно отличаться. Так же будет отличаться и величина сопротивления в магистрали.
Так же перед тем, как рассчитать необходимые параметры прохода жидкости, нужно принять к сведению, что потери скорости потока водопровода связанны с количеством поворотов, фитингов, переходов объема, с наличием запорной арматуры и силой трения. Причем, все это при вычисления скорости потока должны проводиться после тщательной подготовки и измерений.
Расчет расхода воды простыми методами провести нелегко. Но, при малейших затруднениях всегда можно обратиться за помощью к специалистам или воспользоваться онлайн калькулятором. Тогда можно рассчитывать на то, что проложенная сеть водопровода или отопления будет работать с максимальной эффективностью.
Как пользоваться калькулятором:
Укажите расчитываемый газ из перечисленных вариантов в верхней части калькулятора
Задайте значение
Заполните одно из требуемых значений калькулятора
Получите результат
Нажмите кнопку «Рассчитать» или перейдите в другое поле ввода
Главная > Документ
| Информация о документе |
| Дата добавления: |
| Размер: |
| Доступные форматы для скачивания: |
Расчет количества опасного вещества, находящегося в газопроводах ИП .
В соответствии со ст. 2 и приложением 1 к Федеральному закону от 21.07.1997 года №116-ФЗ «О промышленной безопасности опасных производственных объектов», опасными производственными объектами являются сети газораспределения и сети газопотребления, на которых используется природный газ в количествах, указанных в приложении 2, а именно свыше 1 тонны.
1. Объем участка газопровода определяется по формуле:
где dвн – внутренний диаметр участка газопровода, м;
Расчет веса
С расчетом веса трубы все просто: надо знать, сколько весит погонный метр, затем эту величину умножить на длину в метрах. Вес круглых стальных труб есть в справочниках, так как этот вид металлопроката стандартизован. Масса одного погонного метра зависит от диаметра и толщины стенки. Один момент: стандартный вес дан для стали плотностью 7,85 г/см2 — это тот вид, который рекомендован ГОСТом.
Таблица веса круглых стальных труб
В таблице Д — наружный диаметр, условный проход — внутренний диаметр, И еще один важный момент: указана масса обычных стального проката, оцинкованные на 3% тяжелее.
Таблица веса профилированной трубы квадратного сечения
Как рассчитать объем воды в трубопроводе
При организации системы отопления бывает нужен такой параметр, как объем воды, которая поместится в трубе. Это необходимо при расчете количества теплоносителя в системе. Для данного случая нужна формула объема цилиндра.
Формула расчета объема воды в трубе
Тут есть два пути: сначала высчитать площадь сечения (описано выше) и ее умножить на длину трубопровода. Если считать все по формуле, нужен будет внутренний радиус и общая длинна трубопровода. Рассчитаем сколько воды поместится в системе из 32 миллиметровых труб длиной 30 метров.
Сначала переведем миллиметры в метры: 32 мм = 0,032 м, находим радиус (делим пополам) — 0,016 м. Подставляем в формулу V = 3,14 * 0,0162 * 30 м = 0,0241 м3. Получилось = чуть больше двух сотых кубометра. Но мы привыкли объем системы измерять литрами. Чтобы кубометры перевести в литры, надо умножить полученную цифру на 1000. Получается 24,1 литра.
Для чего нужны тщательные расчёты?
После определения цели и типа производства, необходимо установить вектор развития торговли, либо тщательно продумать ответвления по модернизации готовых конструкций. Цели всегда разные: от проведения отопления в жилых домах до создания международной или внутренней магистрали по транспортировке природных ресурсов. Исходя из нужной задачи, вычисление площади стальных труб может послужить в нескольких направлениях.
- Установка значений термодинамических параметров системы.
- Расчёт поглощения тепла в ходе химических реакций, происходящих во время транспортировки.
- Вычисление объёмов промышленных материалов и сырья для проведения операций по изготовлению магистралей.
- Проведение финансовых операций без риска издержек или ненужных затрат.
- Разведка проходимости стальных труб.
Выводы
Несмотря на то, что в сети нам предложен огромный выбор программных продуктов для производства вычислений по литражу теплоносителя, есть гостовские таблицы для определения внутреннего объема труб, знать принципы «ручных» расчетов нужно.
Они необходимы тем, кто самостоятельно занимается сооружением и ремонтом коммуникаций, и тем, кто пользуется услугами проектных и строительных организаций. Полезные сведения помогут определиться с расходом материала перед устройством системы, точно подсчитать смету и получить представление о предстоящих эксплуатационных выплатах.
Хотите рассказать о том, как рассчитывали объем теплоносителя для автономной системы отопления на даче или в загородном доме? Располагаете информацией, которая может пригодиться посетителям сайта? Пишите, пожалуйста, комментарии, публикуйте фото по теме статьи, задавайте вопросы в расположенном ниже блоке.
Источник
