Как правильно расположить розетки на кухне — высота, количество и размещение

Оптимальное количество

Сколько розеток должно быть на кухне? Ответить на вопрос помогут простые расчеты. Необходимо подсчитать количество используемых бытовых электроприборов и прибавить к полученному числу еще 25%.

В списке следует учесть устройства для подключения:

• вытяжки;
• плиты (в том случае, когда она оснащена электроподжигом, электрической духовкой или индукционной поверхностью);
• холодильника, телевизора, другой крупной техники;
• встраиваемой техники, микроволновки, чайника, блендера и прочих.

К этому списку нужно добавить несколько устройств в качестве запаса. Делать это нужно еще на этапе разводки, потому что потом добавить новые точки будет проблематично.

Пошаговая инструкция: как нарисовать схему размещения розеток на кухне?

Шаг 1. Рисуем общий план и считаем розетки

На первом этапе достаточно взять распечатанный план кухни и от руки указать на нем все необходимые розетки стрелочками, подписав, для чего они предназначены. Привязка к размерам здесь пока не нужна, вы просто определяете количество и типы розеток.

Самый стандартный набор таков:

• холодильник
• варочная панель
• духовой шкаф
• вытяжка

Опционально:

• измельчитель отходов (он же диспоузер)
• посудомоечная машина
• телевизор

Нестационарная постоянная техника:

• электрический чайник
• кофемашина
• тостер
• мультиварка
• микроволновая печь

Нестационарная непостоянная техника:

• блендер
• миксер
• соковыжималка
• планшет/телефон

Двухклавишный выключатель:

• для основного освещения
• для пространства над кухонной панелью

Обратите внимание, что некоторые духовки и вытяжки подключаются к сети напрямую, а не через розетку, так что будет лучше, если вы заранее определитесь с моделями. Специалисты рекомендуют также добавить 20% от того количества необходимых розеток, которое вы насчитали, для техники, которая может появиться в будущем

Специалисты рекомендуют также добавить 20% от того количества необходимых розеток, которое вы насчитали, для техники, которая может появиться в будущем.

Шаг 2. Чертим развертку стен с указанием розеток с размерами и отступами

Для каждой стены берем отдельный лист бумаги и рисуем прямоугольник в масштабе 1мм:1см, обозначая ширину и высоту стены, потом схематично наносим на план технику и шкафчики (но с соблюдением масштаба и размеров!). Такой чертеж еще называют «вид спереди».

Отмечая точное расположение розеток, старайтесь учитывать, как часто вам придется ими пользоваться. К примеру, розетка для холодильника необязательно должна быть на виду, но у вас должна быть возможность до нее дотянуться, если вам придется его размораживать или отключать на время отъезда. Встречаются варианты, когда розетка установлена над холодильником, но учтите — у некоторых моделей заводского шнура может не хватить на всю высоту, и придется пользоваться удлинителем.
Удобно, когда розетки под варочную панель и духовой шкаф располагаются в соседних шкафах, но если возможности их там разместить нет, можно спрятать их под цоколем — как правило, у кухонных гарнитуров он составляет 10-15 см. За самой техникой, особенно когда она встроенная, розетки размещают в крайних случаях — ведь при необходимости замены, диагностики и ремонта техники добраться до них будет нелегко.
Если вы за экологичный образ жизни и собираетесь установить измельчитель отходов, для него розетку можно спрятать в шкафу под мойкой

Только обратите внимание на то, чтобы розетка была с высоким уровнем влагозащиты — такие устанавливают в ванных комнатах. То же самое касается розетки для посудомоечной машины, ее можно разместить там же, ведь, как правило, машина и измельчитель соседствуют с мойкой

Помните: посудомоечная и стиральная машины должны стоять вплотную к стене! Поэтому вот за ними устанавливать розетки точно нельзя. То же самое касается холодильников и духовых шкафов, хотя от этого правила дизайнеры отступают чаще.
Что касается розеток для рабочей зоны, то их, как правило, размещают блоками — 2-3 непосредственно в зоне готовки и 2-3 в другом краю кухни, там, где стоит чайник или тостер. Располагаться они должны не менее чем в 5 сантиметрах над столешницей.
Выводы для кухонных светильников можно оставить за верхними шкафами. Главное — вывести провод с запасом, чтобы можно было варьировать места размещения светильников.

Шаг 3. Выбираем типы розеток

Существует три основных вида розеток, которые в разной степени подходят для использования на кухне.

Накладные розетки — популярные и простые в монтаже, но «крадут» пространство и недостаточно влагостойки. Кроме того, они больше подходят для открытой проводки.

Угловые розетки — напротив, экономят пространство и выручат тех, кто хочет спрятать места подключения нестационарной кухонной техники. Их можно устанавливать на стыках фартука и плинтуса, стены и навесного шкафа или двух стен. Устанавливать их не сложнее, чем обычные накладные розетки.

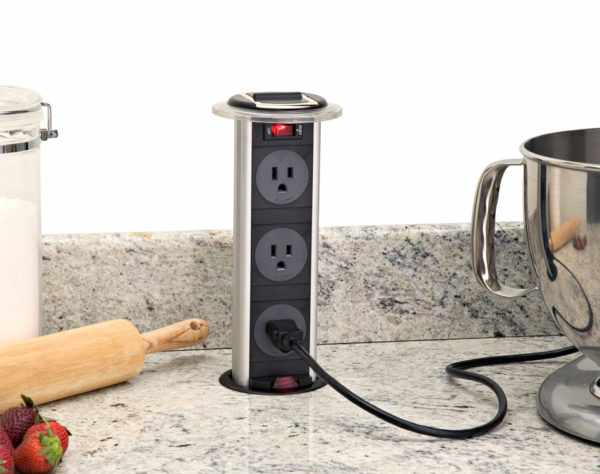

Выдвижные розетки – самый современный вариант. Как правило, это модуль из нескольких розеток, который прячется в столешницу или ящик и выдвигается нажатием. Помимо того, что это наиболее эстетичный вариант, он позволяет защитить розетки от попадания влаги и грязи, а также сохранить целостный рисунок кухонного фартука.

Шаг 4. Всю информацию по розеткам передаем электрикам/дизайнерам/прорабам …

… и через некоторое время наслаждаемся комфортом своей новой кухни!

Правила расположения розеток на кухне: фото, схемы и рекомендации

Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:

• холодильник – до 1 кВт;
• водонагреватель – от 1,5 кВт;
• варочная поверхность – от 1 до 1,5 кВт;
• стиральная машина – около 1,5 кВт;
• электрическая духовка – от 2,5 кВт.

Пример правильного расположения розетки для холодильника

Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.

Как правильно расположить розетки на кухне: основные правила

Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:

общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;

Схема расположения электрических розеток и выводов на кухне

• линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
• чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
• если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;

На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом

• согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;
• еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.

Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок

Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт

Схема расположения розеток на кухне: принципы составления

Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему

Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров

От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.

Схема кухонной электропроводки для подключения бытовой техники

Рекомендуемое число кухонных розеток

Штепсельные соединения нужны для подключения электробытовых устройств разной мощности. Они могут использоваться либо постоянно, либо временно. Например, для холодильника, электроплиты, посудомоечной машины присоединение к электросети установлено, можно сказать, навсегда, т.е. на весь срок их многолетней эксплуатации. Здесь уместно напомнить, что клеммы штепсельных соединений имеют свойство покрываться окислами, которые будут увеличивать контактное сопротивление.

Рекомендуется периодически, примерно раз в месяц, подвигать туда-сюда вилки в штепсельных соединениях перечисленных выше электробытовых приборов, если вы этого не делаете. Это улучшит контактные свойства и предотвратит нагрев клемм.

Следовательно, три розетки как минимум на кухне должны быть. Причем штепсельное соединение для электроплитки — это, как правило, отдельный вопрос, поскольку оно имеет специальную конструкцию из-за мощности электроплиты. Еще два электроприбора, шнурами которых, скорее всего, не захочется манипулировать, — это вытяжка и телевизор. Остальное электрооборудование используется эпизодически. Но при этом, скорее всего, будут ситуации, когда понадобится одновременное включение. Например, при включенной мультиварке захочется приготовить кофе из зерен. Надо подключить кофемолку, кофеварку или кофе-машину.

Следовательно, добавляется еще как минимум два штепсельных соединения. Но для кофе миксером можно взбить сливки или что-либо похожее. А если потребуется найти рецепт в интернете, то и ноутбук надо будет подключить. Значит лучше не две, а четыре штепсельных соединения предусмотреть, итого, семь штук. Сколько розеток нужно на кухне, и какой они должны быть конструкции — зависит от используемого оборудования. Чтобы наглядно показать читателям, как численно проектируются штепсельные соединения, далее покажем соответствующее изображение.

Определение числа розеток на кухне

На этом изображении розетка для вытяжки расположена слишком высоко для некоторых пользователей. Поэтому они должны самостоятельно определить, на какой высоте расположить это штепсельное соединение.

Расстояния и места размещения

Расчёт количества – только пол дела. Теперь предстоит сделать что-то наподобие разметки стен на бумаге, где будет отображаться расположение мебели.

В этом деле вам понадобятся точные параметры помещения: длина, ширина, высота помещения. Поочередно схематически прорисовывайте все элементы интерьера и бытовой техники. Теперь возьмите план и перенесите его на разверстку стен. Для каждого электрического прибора существует правила, которых стоит придерживаться.

Холодильник

Розеточный ряд должен располагаться на нижнем уровне. Так, чтобы не было видно подключения. Невозможно с точностью определить какое это должно быть расстояние. Ведь нужно учитывать особенности холодильника. Специалисты говорят, что оно должно быть не ниже 10 см от пола, то есть примерно на одном уровне с ножками холодильника. Свои слова они доказывают тем, что если расположить ряд выше, то он будет упираться в вилки. Однако если вы намерены выключать вилку часто, то нижнее расположение навряд ли подойдет. Удобнее будет сделать подключение в рабочей зоне, а не спрятать его за холодильником.

Розетки рабочей зоны и над столешницей

Высота столешницы варьируется в диапазоне от 80 до 90см. Далее идет пространство с фартуком примерно 55-60см, а над ним навесные шкафчики.

Высота розеток над столешницей на кухне должна состоять 100-105 сантиметров от пола. Они окажутся посередине «простенка» и их удобно будет подключать к мелкой кухонной технике (блендеру, миксеру, комбайну, электрической овощерезке). Если между столешницей и стеной есть плинтус, то расстояние должно быть не менее 5 см, чтобы розетка не задела его. Сколько комплектов розеток разместить? Один между кухонной мойкой и варочной поверхностью плиты, а второй в любом углу.

То есть, всего над столешницей желательно установить 2 розеточных комплекта. Если внешний вид их вас не устраивает, обдумайте варианты при которых их придется встраивать в столешницу. Выдвинутый блок наружу выглядит как небольшая коробочка. Под него тоже нужна розетка, ведь протягивать сверху шнур не эстетично.

Вытяжка

Сверху, почти под потолком выводится розетка для вытяжки. Большую роль играет бренд устройства. Дешевые модели обходятся выводом кабеля и подключением его прямо изнутри вытяжки. Более дорогая техника идет за своей вилкой в комплекте. Если ее срезать самостоятельно, то это повлечет за собой потерю гарантии. Поэтому при поломке вытяжки вы не сможете починить её бесплатно.

Варочная и духовка

В вашем распоряжении мощная варочная поверхность? В таком случае делается вывод кабеля и его подключение при непосредственном контакте колодки панели. Второй вариант – установка специальной силовой розетки.

Духовые шкафы, в отличие от варочных поверхностей, выпускаются с обычными вилками. Здесь не нужно ничего придумывать, всё по стандарту – подключение в простые розетки.

Очень удобно, когда по левой или по правой стороне от плиты, духовки имеются шкафчики с дверцей. Тогда расположить розетки можно прямо внутри них на задней стенке. Отступ равен примерно 15-20см. Если нет возможности смонтировать розетки в шкафчиках, остается подключиться от нижней группы. При установке духовки отдельно от плиты, розетка размещается в нижнем ящике на высоте до 70 см.

Посудомойка

• Согласно своду правил по проектированию и строительству (проектирование и монтаж электроустановок жилых и общественных зданий п. 14.29) вблизи моек и раковин запрещается размещать розетки. Поэтому всегда делайте отступ при монтировании розеточной группы для этой сантехники.
• За посудомоечной и стиральной машинами также запрещается выполнять розетки по понятным причинам.
• Одну розетку можно разместить рядом с обеденным столом (в том случае, если он находится около стены, а не посередине столовой).
• Когда вы запланировали приём гостей, вам несомненно понадобятся дополнительные приборы, чтобы приготовить еду или подключить их по приходе гостей прямо на столе (блендер, соковыжималку, комбайн для нарезки, шоколадный фонтан и т.д.). Даже в будни еще одна розетка на кухне никогда не будет лишней. Например, можно подключить ноутбук, если вы привыкли иногда работать в этом помещении.

Что необходимо учитывать при составлении схемы электропроводки на кухне

• Первым делом, составить полный список электроприборов, которые вы собираетесь в последствии использовать. Без чего вряд ли получится обойтись даже с учетом, что размер кухни небольшой: плита (если в доме не проведен газ), холодильник, вытяжка, микроволновка, мультиварка и электрочайник. Если же площадь кухни позволяет, то кроме перечисленного устанавливают посудомоечную машину, телевизор, морозильную камеру, кофемашину и кулер. Добавьте к этому бра или другие светильники. Переодически потребуется включать мелкие бытовые приборы: миксер, электромясорубку, соковыжималку, тостер и т.д. Список используемой на кухне техники внушительный, поэтому требуется заранее продумать, в каких местах будут расположены розетки.
• Только перечнем электроприборов не обойтись. Потребуется знать, где и какая мебель после ремонта будет находиться в помещении. Желательно, чтоб по возможности розетки были на всех четырех стенах. Обязательно запланировать размещение минимум двух розеток на свободной от кухонного гарнитура стене. Они могут потребоваться для подключения телевизора, настольного светильника. Отметьте предполагаемое размещение холодильника, телевизора, осветительных приборов, мебели на листе бумаге.
• После этого определяемся с тем, где должны располагаться сами розетки. Это не так просто, как может показаться, потребуется соблюдение правил. На этом же этапе надо решить, на какой высоте и для каких приборов будут размещаться на кухне розетки.

Как распределить мощность

Следует дифференцировать кухонную технику по потребляемой мощности и интенсивности эксплуатации. Для подключения мелких бытовых приборов достаточно зарезервировать 4 розетки, которые могут быть совмещенными. Крупная техника, как правило, работает от сети постоянно.

Для выбора правильных розеток можно снова применить несложную формулу: мощность устройства разделить на 220.Получаем силу тока, на которую рассчитана розетка. Как выбрать блендер измельчитель для кухни читайте по этой ссылке.

Средняя мощность бытовых приборов:

• Электроплита 1,5-5 кВт
• Варочная поверхность 5,5-8,0 кВт
• Холодильник 200-600 Вт
• Духовка 1-3 кВт
• Вытяжка для плиты 100-300 Вт
• Микроволновка 1,5- кВт
• Посудомоечная машина 2-2,5 кВт
• Телевизор 200-400 Вт
• Электрочайник 1-2 кВт

Этап первый: планирование

Конечно, нельзя нарисовать идеальную картинку будущей кухни у себя в воображении и начать воплощение своих замыслов, действуя по наитию. Чтобы решить, на какой высоте ставить розетки на кухне, предварительно нужно предусмотреть расположение мебели и электроприборов, которые будут там находиться.

После этого необходимо определиться с мощностью этих приборов и рассчитать количество розеток, которое смогло бы обеспечить комфортное подключение всех потребителей. Теперь можно приступить к составлению принципиальной схемы.

Составление электрической схемы

Никто не призывает подготавливать полномасштабный инженерный проект с соблюдением всех требований технического черчения. Пусть это будет элементарный эскиз, предусматривающий:

• Точки электрического питания по индивидуально проложенной линии;
• Количество обычных розеток;
• Количество автоматических выключателей;
• Способы укладки электрической проводки;
• Электрическая схема коммутации.

Такой набросок окажется полезным во время приобретения необходимых приспособлений и устройств, а также поможет в подсчете метража проводов, кабелей и их сечения для устройства электропроводки.

Уровни расположения электрических точек

Рекомендуется условно разделить рабочую стену на три уровня, чтобы распределить, на какой высоте делать розетки на кухне:

• Нижний – для подключения стационарных и самых мощных предметов бытовой техники: варочной панели с духовым шкафом, холодильника, стиральной и посудомоечной машин;
• Средний – для коммутации электроприборов, применяемых для приготовления пищи: мультиварки, кухонного комбайна, тостера, электрочайника и других кухонных устройств;
• Верхний – для включения дополнительных приспособлений: вытяжки, элементов подсветки.

Кроме того стоит позаботиться об устройстве розетки поблизости обеденного стола.

Расчет подготовительных работ по укладке проводов

Выбирая высоту установки розеток на кухне, нужно определиться со способом прокладывания проводов. Их существует несколько, но самыми популярными считаются следующие:

• В каналах плинтуса;
• С помощью пластиковых коробов;
• Через канавки, проделанные непосредственно в стене.

Последний способ самый трудоемкий, потому что предполагает штробление паза, прокладывание провода, оштукатуривание и декорирование следа на рабочей стене.

Зная путь пролегания проводки, с учетом высоты розеток на кухне от пола, можно более точно просчитать, сколько нужно провода сечением 2,5 кв. мм для подключения простых розеток, сколько нужно кабеля сечением 6 кв. мм для прокладки индивидуальной линии к электрической плите (встраиваемой поверхности) и духовому шкафу.

Как правильно расположить розетки для каждого вида бытовой техники

Розетки для техники, встраиваемой в нижние шкафы, такой как духовка, посудомоечная машина, холодильник и стиральная машина, следует располагать ниже уровня столешницы, то есть на высоте не более 82 см от пола до верха розеток и как уже говорилось, ни в коем случае не прямо за техникой, а за соседним шкафом.

Если духовка или микроволновая печь встраиваются в пенал, то есть выше уровня столешницы, то электророзетки следует устанавливать по высоте ниже или выше техники, а по ширине обязательно за шкафом для встройки.

Необходимо отметить, что розетки для встроенной техники можно смонтировать на высоте ножек гарнитура, это позволит избежать вырезов в стенках шкафов. Но, дело в том, что у многих бытовых приборов, для такого расположения, банально не хватает длины шнура.

Розетку для холодильника лучше установить левее или правее холодильника, в зависимости от его расположения относительно кухонного гарнитура, на высоте от 91 до 132 см от пола до низа розетки, в зоне «фартука». В этом случае розетка не попадёт на столешницу или пристеночный бортик. На этой же высоте удобно установить электророзетки для мелкой бытовой техники, располагаемой на столешнице. Устанавливать электророзетку за холодильником не следует, так как в этом случае он будет выступать вперёд, относительно мебели, что некрасиво. Неудачным будет расположение розетки для холодильника за одной из его боковых стенок, так как этой розеткой неудобно пользоваться и «съедается», такое ценное на кухне, пространство.

Розетки на кухне

Важно помнить о том, что розетки ни в коем случае нельзя монтировать прямо над варочной панелью или мойкой из соображений безопасной эксплуатации. Розетку для вытяжки чаще всего устанавливают над навесными шкафами, то есть, при стандартной высоте кухни, на уровне от 240 см от пола до низа розетки

Здесь снова следует вспомнить о том, что электророзетка не должна попасть за саму вытяжку. Многие электрики советуют подключить вытяжку к сети напрямую, проводами, не устанавливая розетки. Такой вариант подключения имеет только одно преимущество — эстетичность

Розетку для вытяжки чаще всего устанавливают над навесными шкафами, то есть, при стандартной высоте кухни, на уровне от 240 см от пола до низа розетки. Здесь снова следует вспомнить о том, что электророзетка не должна попасть за саму вытяжку. Многие электрики советуют подключить вытяжку к сети напрямую, проводами, не устанавливая розетки. Такой вариант подключения имеет только одно преимущество — эстетичность.

Возможные схемы расположения

Специалисты, рассказывая о том, как разместить розетки на кухне, обращают внимание на самую распространенную схему, которая состоит из трех уровней:

1. На нижнем уровне располагаются те устройства, к которым будет подключена вся встроенная «тяжелая» бытовая техника (высота 20-30 см от пола).
2. На среднем уровне подключаются приборы, которые располагаются над столешницей или любой другой рабочей поверхности (высота 10 см от уровня рабочей поверхности).
3. На верхнем уровне устанавливаются точки, к которым будет подключаться вытяжка, подсветка.

Рассказ о том, как разместить розетки, поможет многим значительно облегчить эксплуатацию кухни.

Рассчитываем мощность

Для того чтобы определиться с сечением и количеством кабелей, а также с количеством групп розеток, необходимо рассчитать мощность каждого электроприбора.

Как правило, эксплуатация кухни включает в себя такое электрооборудование:

• Посудомоечная машина;
• Вытяжка;
• Духовой шкаф;
• Печь СВЧ;
• Стиральная машина (в некоторых случаях);
• Холодильник;
• Телевизор;
• Хлебопечь;
• Мультиварка и т.д.

В большинстве современных кухонь также используется варочная панель вместо газовой плиты.

Для подсветки рабочей зоны и полочек в шкафах лучше вывести отдельный выключатель

При расчете мощности электропроводки необходимо ориентироваться на сумму максимальной мощности потребления энергии всех электроприборов при условии, что все они работают одновременно.

Во время капитального ремонта кухни необходимо продумать место расположения каждой электрической розетки, чтобы избавить себя от проблем в будущемИсходя из правил электроустановок, в отдельной линии нуждается такое электрооборудование, как:

1. Стиральная машина;
2. Варочная панель;
3. Посудомоечная машина;
4. Холодильник.

Также отдельной линии требуют розетки рабочей зоны, в которые подключается микроволновая печь, электрочайник, возможно телевизор и кухонная утварь временного использования (миксер, блендер, мультиварка и т.д.).

Система классификации

Кухонные розетки бывают четырех видов:

1. Угловые. Основное преимущество угловых розеток — возможность разместить в любом удобном месте. Это стык стен, пространство под навесным шкафом. Бывают одинарными и модульными, состоящими из двух-трех.
2. Выдвижные. Отличная альтернатива неудобному удлинителю. Внешне представляют собой выдвижной блок, устанавливаемый в столешнице или шкафах, где он защищен от брызг, пыли. Используется для подключения сразу нескольких электрических приборов.
3. Скрытые. Эти устройства можно встраивать в столешницу. По конструкции представляют собой несколько соединенных розеток. Часто имеют USB-разъемы для зарядки мобильных телефонов, планшетов.
4. Накладные. Установка розеток накладного типа отличается простотой. Они используются только при оборудовании открытой проводки.

Также эти изделия отличаются внешним видом, материалом корпуса, другими характеристиками.

Расположение розеток

При разработке схемы размещения розеток, следует руководствоваться нормативными документами.

Это могут быть:

• СНиП 3.05.06-85 для монтажа электротехнических устройств.
• ГОСТ 7396.1-89, для разработки электрических схем подключения электроприборов.

При установке кухонных розеток, необходимо соблюдать такие нормативы:

• Размещаться они должны от плинтуса на высоте не менее 20 мм.
• Бытовой прибор, для подключения в сеть, должен располагаться от розетки на расстоянии до одного метра.
• При такой установке на изделие не будут попадать пары влаги или брызги воды.

Сколько нужно на кухне розеток

Расчет числа розеток выполняется с учетом количества электроприборов, присутствующих на кухне, и прибавляется 20-25% запасных.

При этом приборы монтируются:

• Для плиты с индукционной поверхностью, электроподжигом или электрическим духовым шкафом.
• Под вытяжку (см. Розетка для вытяжки: как выбрать и установть своими руками).
• Для подключения крупной бытовой техники: холодильника, стиральной машины, телевизора.
• Для встраиваемой техники, микроволновки, электрочайника, и других приборов.

Подсчитав количество приборов для подключения, прибавив запас, получается общее число розеток, которые понадобятся для монтажа на кухне. При недостаточном их количестве, переделать систему будет достаточно сложно, а иногда и невозможно, и придется пользоваться удлинителями, что не слишком удобно.

Примерный перечень электроприборов на кухне и их подключение к электросети

Распределение мощности

При обустройстве кухни, всю ее технику следует разделить по интенсивности эксплуатации и потребляемой мощности. Для подключения небольших бытовых приборов, достаточно установить 4 точки подключения: по две из одной розетки — на кухне крупная техника обычно работает постоянно.

Размещение бытовой техники на кухне

Для монтажа обязательной группы нужны индивидуальные розетки, которые рассчитываются на соответствующую мощность. При игнорировании этого правила, при подключении двух агрегатов большой мощности к одному источнику питания, может возникнуть избыточный нагрев и оплавление розетки.

Недопустимо для остальных приборов одновременно подключать устройства с совокупной мощностью, превышающей возможности розетки. Инструкция по выбору правильных розеток предлагает такую простую формулу: мощность агрегата делится на 220. Получается сила тока, рассчитанная на одну розетку.

Примерные величины мощности для крупной техники:

• Духовка – от 2500 Вт.
• Плита – 1000-1500 Вт.
• Машина посудомоечная – от 1000 Вт.
• Машинка стиральная – от 1500 Вт.
• Водонагревательный бак – от 1500 Вт.
• Холодильник – 200-1000 Вт.
• Камера морозильная – 300 Вт.

Для мелких кухонных приборов:

• Микроволновка – от 800 Вт.
• Электрочайник – от 500 Вт.
• Блендер – до 300 Вт.
• Комбайн для кухни – 1200-1500 Вт.
• Кофеварка – от 900 Вт.

На кухне могут быть:

• Телевизор, потребляющий – 200-330 Вт.
• Ноутбук – 50-75 Вт.

Чтобы избежать неприятных последствий, необходимо соблюдать несколько правил:

• Суммарная мощность подключенных в розетку приборов, не должна превышать допустимую нагрузку. Нельзя в одну розетку одновременно подключать чайник и микроволновую печь. Мощность приборов уточняется в технических паспортах к приборам.
• На кухню должно заводиться столько линий, которые будут питать розетки, чтобы их хватило на все агрегаты с двукратным запасом.
• Для крупной бытовой техники и электроплиты, лучше устроить отдельные линии с требуемым сечением, медные с установкой защитной автоматики.
• Приборы с металлическим корпусом, требуют заземления. Розетки для них необходимо подключать через дифференциальный выключатель-автомат или устройство защитного отключения (УЗО).
• Запрещается устанавливать розетки непосредственно за встраиваемыми духовыми шкафами, вытяжками, холодильниками, они должны располагаться сбоку на расстоянии 20 см.
• Розетки над столешницей устанавливаются выше ее на 15 см. Запрещается монтировать их над плитой и мойкой.
• При установке розеток около труб, они должны иметь крышки и резиновые уплотнители, что убережет их от влаги при прорыве.

На упаковках к розеткам производители указывают мощность, на которую они рассчитаны. Выпускаются изделия в 10А, на 2,2 кВт; 16А – на 3,5 кВт.

Перед монтажом розеток предварительно составляется схема их расположения, как на фото. От ее точности зависит удобство использования бытовых приборов на кухне, безопасность работы их и эстетика помещения.

Как лучше расположить розетки на кухне
