Как виды есть
Следует отметить что, каких-либо кардинальных вариаций подобного оборудования нет, а вот основные отличия зависят, прежде всего, от материала из которого был изготовлен коллектор, количества контуров и дополнительно встроенных вспомогательных устройств.
Производство таких гребёнок не зависимо от сложности и многофункциональности оборудования может быть налажено лишь при использовании очень стойких к внешним факторам материалов, учитывая это, выделяют следующие виды коллекторов:
- стальные
- полимерные
- медные
- латунные
Количество контуров варьируется от 2 до 12 штук. В случае увеличения отопительного оборудования можно легко добавить недостающие контуры к системе. Уровень сложности конструкции также может быть разным, поэтому выделяют такие виды распределительных гребёнок:
- Тип коллектора будет зависеть от системыпростые, которые не снабжены какими-либо вспомогательными деталями для регулирования работы устройства;
- усовершенствованные, с вмонтированными элементами контроля, автоматикой, специальными датчиками и большим количеством арматуры.
Простейший вариант распределительного коллектора отопления представляет собой железную трубку с определённым количеством ответвлений и двумя соединительными отверстиями по бокам. Что касается более сложных моделей, то они могут оборудоваться следующими дополнительными устройствами, а именно:
- датчиками, осуществляющие учёт уровня температуры и давления;
- блоками контроля подачи теплоносителя;
- автоматическими термостатами, главной задачей которых сохранять давление системы в пределах нормы, а в случае превышения максимально допустимых значений автоматически уменьшать его;
- электронными клапанами и смесителями, чья работа направлена на поддержание заранее запрограммированной температуры.
- автоматические воздуховыпускные устройства и клапаны для слива воды.
Способы изготовления
Перед тем как взяться за изготовление самодельного коллектора, нужно выбрать материал и подготовить необходимый инвентарь. Например, для изготовления модели из стали вам понадобится сварочный аппарат. Но не спешите выбирать полипропилен. Для того чтобы соединить полипропиленовые детали, понадобится особое устройство, с помощью которого делают сварку таких труб. Иногда легче достать обыкновенный сварочный аппарат, чем для пластика.
Расчет и распределение контуров
С самого начала необходимо понять, сколько отопительных контуров вам понадобится. Нужно учесть каждый имеющийся отопительный прибор, поэтому придется оценить каждую комнату по нижеприведенному списку.
Чтобы ничего не забыть, воспользуйтесь следующим перечнем:
- наличие системы «теплый пол»;
- помещения, в которых должна быть более высокая или более низкая температура по сравнению с остальными комнатами;
- этажное отопление;
- отопление каждого крыла.
Правила изготовления коллектора для отопления таковы: расстояние между отводками – 10-15 мм, расстояние между подающим и обратным коллекторами – 25-30 см.
Диаметр труб должен равняться 12,7 мм. Сам коллектор делают диаметром 25,4-38,1 мм в зависимости от того, какой установлен котел.
Из полипропилена
Чтобы сделать коллекторный узел из полипропилена своими руками, придется использовать остатки труб и фитинги.
Вам понадобится:
- труба диаметром 32 мм;
- тройники 32/32/16 мм.
На одной стороне необходимо установить тройник. К нему нужно подсоединить сверху воздухоотвод, а снизу – кран для слива. С другой стороны крепят вентиль и трубу. Труба может быть подающей или отводной в зависимости от назначения коллектора. Подающая труба идет к котлу.
Оставшийся отвод диаметром 16 мм нужно снабдить вентилем или расходомером в зависимости от того, какой коллектор – для подачи воды или отвода. На этом работа окончена, и остается только закрепить полученные коллекторные системы на стене при помощи кронштейнов.
Узел из латунных фитингов
Если готовый коллектор из латуни стоит довольно дорого, то на самодельный получится потратить гораздо меньше денег. Для сооружения подобной конструкции понадобятся тройники и фитинги. Их соединяют друг с другом, используя в качестве прокладочного материала льняную паклю или жидкий фиксатор. Детали необходимо соединять, руководствуясь схемой сборки. Пример можно увидеть на картинке ниже.
После того как коллектор будет собран, его необходимо протестировать. Сделать соединение правильно сложно, поэтому высока вероятность возникновения протечек.
Из профильной трубы
Сделать коллектор из труб с разным сечением сложнее всего, поскольку здесь потребуются сварочные работы. Эту модель можно назвать самой «навороченной». Она подходит для отопления больших площадей, может иметь множество разводок под трубы. Часто подобные образцы снабжают гидрострелкой.
Нужны будут следующие образцы:
- профильная труба 8х8 см или 10х10 см;
- круглая труба.
Расчет сечения трубы выполняется в специальных программах. Необходимо задать требуемую тепловую мощность отопления, скорость воды, разность температур при подаче и возврате.
В данном случае нужно будет построить схему, учитывая количество контуров. Помните, что расстояние между разводками должно быть около 15 см, а между коллекторами – не менее 20 см. Типовая схема выглядит подобным образом.
Далее необходимо разметить трубу с прямоугольным сечением по схеме, а затем проделать отверстия под разводку при помощи газового резака. Приварите заранее заготовленные небольшие части труб с резьбой к отверстиям. Блок готов, осталось приварить к нему кронштейны, подготовить и покрасить.
Виды гребенок для отопления
В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:
- коллектор для котельной;
- гидрострелка;
- локальные гребенки.
Распределительный коллектор отопления для котельной
Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими насосами для циркуляции жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.
В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.
Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.
Гидрострелка
Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур отопительного котла, а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.
Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.
Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:
Распределительная гидрострелка позволяет:
- не допускать резких колебаний температур, снижающих ресурс системы;
- сохранять объем воды в теплообменнике котла на постоянном уровне;
- поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.
Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.
Гребенка для отопления
Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор теплого пола, коллектор радиаторов отопления).
Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.
Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.
Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.
И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.
Как сделать коллектор из полипропилена своими руками
Дачники часто хотят сэкономить лишнюю копейку и стараются сделать коллектор из полипропилена своими руками. Если вы обладаете минимальными навыками в области сантехники, то сделать коллектор самостоятельно не составит большого труда.
Чтобы сконструировать данное устройство своими руками, надо купить все необходимые элементы для его правильной работы. Для этого надо выбрать только качественные элементы. Не покупайте дешёвые, которые могут через два-три месяца выйти из строя. Тем более, отопительная система – это важная составляющая жизнедеятельности вашего дома.
У каждого коллектора есть свои составляющие элементы:
- Смесительный клапан;
- Насос (циркулярный);
- Автоматический воздухоотводчик;
- Запорный и балансировочный клапаны;
- Датчик температуры;
- Манометр.
Также необходимость иметь фитинги, ниппели и переходники для труб. Чтобы сделать монтаж, надо все части гребенки соединить паяльником, предназначенным для труб из пластика. Затем подключить воздухоотводчик и аварийный кран для слива. Ещё один кран вместе с воздухоотводчиком ставится на вторую часть коллектора. Далее следует поставить насос к котлу.
Чтобы тратить меньший объём топлива, рекомендуется поставить трехходовой кран после насоса.
После осуществления монтажа к контуру отопления надо подключить два коллектора. Окончательная часть – подключение отопительного котла к коллектору.
Таким образом, вы сделаете коллектор из полипропилена своими руками. Это поможет вашему дому эффективно использовать отопительную систему. Приобретите все необходимые детали для конструкции коллектора, следуйте инструкции установки и тогда вы сделаете качественный коллекто. А водораспределительная система станет гораздо эффективнее.
Спаять пластиковые трубы несложно, но для этого нужен специальный паяльник. Как выбрать качественный или сделать прибор самому, читайте в нашем материале: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/payalnik-dlya-polipropilenovykh-trub.
Коллекторная разводка водопровода в доме — недостатки
Прежде всего, разберемся с давлением в системе, которое правильно называется расчет требуемого напора. Я довольно подробно писал об этом Расчет поверхностного насоса: как рассчитать напор насоса.
Именно по расчету напора покупается требуемый насос для источника водоснабжения наружной части водоснабжения дома.
В этом расчете большую долю составляют потери на гидравлическое сопротивление труб. Цепочка очевидна, чем больше труб, тем больше их сопротивление потоку, чем больше сопротивление, тем больше требуется напор, чем больше напор, тем мощнее (читай дороже) требуется насос для доставки воды от источника.
Отсюда, коллекторная разводка водопровода в доме не может использоваться при выбранной гравитационной схеме водопровода. Напомню, гравитационная схема водопровода это самостоятельное растекание воды под действие гравитации из верхней точки в доме.
Кроме этого, нужно учесть, что к расчету напора нужно прибавить напоры каждого участка от коллектора до потребителя. Это незначительно, но всё-таки, увеличение требуемого напора приобретаемого насоса.
Увеличение расходов на насос, это лишь начало дополнительных расходов на коллекторную разводку водопровода в доме. Расходы увеличатся на покупку водопроводных труб, которых понадобится на порядок больше, чем в последовательной схеме.
Еще один минус, уже третий. Если проживание в доме только летнее, а зимой проживание наездами, появляется еще один серьезный минус использования коллекторов водоснабжения. Каждый раз, уезжая с зимней дачи. Вам придется сливать воду из каждого луча коллекторной разводки.
Коллекторная разводка водопровода в доме — недостатки коллекторной схемы, о которых редко пишут
Повторяю из статьи в статью, нельзя раздельно планировать водоснабжение частного дома, за границами дома (наружный водопровод с источником водоснабжения) и внутри дома (внутренний водопровод дома). Обе системы взаимозависимы и планировать их (проектировать) нужно совместно. Почему, вы поймете из этой статьи.
Коллекторная разводка водопровода, о которой я неоднократно писал в статьях Коллекторная схема водоснабжения и Способы разводки водопровода в квартире, хорошо демонстрируется на рисунке.
На нём, видим одну трубу, по которой поступает вода в систему. От центральной точки, вода распределяется по потребителям. Центральной точкой схемы, которая является точкой распределения потока потребителям, является коллектор.
Коллектор это специальное устройство, предназначенное для равномерного распределения потока потребителям. Технически коллектор имеет один или два входа (ввода) и несколько отводов (выводов).
Важно отметить, что установка на отводы коллектора регулировочных или перекрывающих вентилей не является обязательной, а лишь дополняет возможности коллектора и позволяет перекрывать воду на время ремонта. Повторюсь, основное достоинство коллекторной разводки это равномерное распределение потока воды потребителям
Дополнительное преимущество, возможность управлять водоснабжением каждого сантехнического прибора отдельно. Однако, для частного дома, из-за особенностей водоснабжения, есть недостатки коллекторной схемы, которые могут перекрыть её достоинства
Повторюсь, основное достоинство коллекторной разводки это равномерное распределение потока воды потребителям. Дополнительное преимущество, возможность управлять водоснабжением каждого сантехнического прибора отдельно. Однако, для частного дома, из-за особенностей водоснабжения, есть недостатки коллекторной схемы, которые могут перекрыть её достоинства.
Выбираем место для установки коллектора ТП
Очень важно определить оптимальное место, где будет осуществляться монтаж коллектора теплого пола. Желательно, чтобы он находился в геометрическом центре постройки на равной удалённости от основных потребляющих контуров и котла отопления
Конечно, на практике точного расстояния от гребенки до нагревающих петель выдержать не получится. Да и сами петли редко имеют одинаковую протяженность, что приводит к дисбалансу в их гидросопротивлениях. В результате теплоноситель будет стремиться циркулировать в короткой ветке, а длинные могут оказать в режиме нехватки его расхода. И хотя данная проблема устраняется установкой ротаметров либо регулируемых вентилей, все же следует стремиться к достижению симметричности в прокладке трубопроводов.
При выборе места для размещения коллектора для тёплого пола в типовых квартирах или небольших коттеджах приходится учитывать особенности их планировки. Так как коллекторный шкаф отличается не самыми маленькими габаритами, то в условиях ограниченной жилой площади его обычно располагают в кладовке или в стенной технологической нише. Однако, если дом побольше и в нем уже имеется обособленная бойлерная, то распределительные гребенки со всей обвязкой помещают непосредственно возле котла отопления. В больших домах на два-три этажа еще проще выдержать геометрический монтажный центр. В них установка коллектора может осуществляться в подлестничном пространстве.
Коллекторный шкаф
Его наличие в комплекте оборудования совсем не отражается на функционировании системы водяного теплого пола. Однако коллекторный (монтажный) шкаф отвечает за эстетическую составляющую восприятия тепловой установки, а также за сохранность её узлов и их настроек. Он защищает элементы управления системы, некоторые из которых являются довольно чувствительными к внешним механическим воздействиям. Порой и сам материал, к примеру, полипропиленовый коллектор, несмотря на всю его надежность, может быть повреждён. Учитывая эти факторы, рекомендуется выбирать ящики с закрывающимися дверками.
Высота крепления монтажного шкафа подбирается исходя из местных условий и пожеланий хозяина объекта. Строго она не регламентируется нормативными документами
При этом следует принять во внимание, что размещение гребенок ниже, чем в 50 см от уровня пола нежелательно. Рекомендация обусловлена практическим удобством подвода труб для присоединения и закрепления на коллекторе
Оптимальная же высота крепления шкаф составляет порядка 1 м.
Выбор труб
Чтобы корректно своими руками провести монтаж водопровода в своей квартире, советуют применять либо металлопластиковые трубы, либо же чисто пластиковые.
Что касается использования стальных или медных вариантов, то от них лучше отказаться, ведь для работы с ними необходимо не только умение, но и дополнительные травмоопасные инструменты, чтобы резать, проводить сварку и изгибы.
При этом они остаются самым лучшим вариантом для создания системы водоснабжения. На их стенках в процессе использования не появляется никаких отложений, а достаточно маленькая теплопроводность дает возможность применять такие трубы для обеспечения горячего водоснабжения.
Из всего разнообразия пластиковых труб лучшими по соотношению цена/качество считаются полипропиленовые трубы. Для пайки полипропиленовых труб используют специальный «паяльник», которым научиться пользоваться очень просто.
Виды коллекторов в системах обогрева
Модельный ряд продукции по специфике функционирования делится на 3 типа – солнечные и распределительные коллекторы, гидрострелки. Наибольшим охватом потребителей обладает вторая позиция.
Солнечные коллекторы
Предназначены преимущественно для решения хозяйственных задач, в южных регионах на них можно безбоязненно возложить все процессы, связанные с отоплением. В средней широте с недостаточным уровнем солнечного излучения такие коллекторы применяют для обеспечения горячего водоснабжения в те периоды, когда простаивает отопительный котел.
Коллектор солнечных панелей состоит из регистров, помещенных в вакуумные трубки, они взаимодействуют с замкнутым контуром, работающим на основе жидкого агента. По мере испарения агент поднимается к теплообменнику и нагревает рабочую среду. При остывании вещество опускается, тем самым закладывая цикличность процесса.
Гидрострелка – термогидравлический распределитель

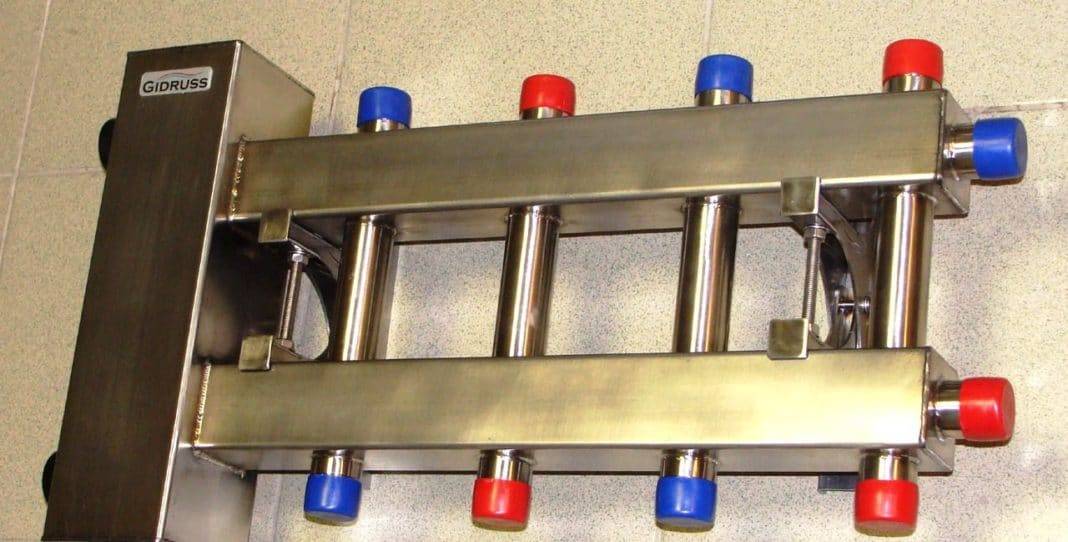

На фото гидрострелка с коллектором из нержавеющей стали
Гидроразделитель активно применяют в сложных нагревательных схемах, базирующихся на нескольких отопительных контурах, он объединяет котел с радиаторами, горячим водоснабжением, теплыми полами. Заводские модели устройств включают сепараторы потоков, а также механизмы, выводящие из системы воздух и загрязнения.
Для оптимизации обогрева желательно снабдить каждый контур собственным насосом. Гидрострелка – это особая категория коллектора, ее отличает способность работы с большими диаметрами труб, она монтируется в котельной в вертикальной плоскости.
Распределительные коллекторы для системы отопления
Они разносят потоки рабочей среды прямо к отопительным приборам. Конструктивно изделие состоит из пары гребенок, первая необходима для доставки теплоносителя к греющим точкам, вторая осуществляет отвод воды обратно в котельную. В торцевой части каждого распределителя предусмотрены подключения к магистралям, непосредственно вдоль корпуса можно увидеть штуцеры для конкретных приборов, в частности, для контуров теплого пола, отопительных батарей.
Обустройство радиаторного отопления с помощью распределительного коллектора, по сравнению с традиционными 1-2-трубными схемами, производится параллельно, а не как все привыкли – последовательно. Теплоноситель, разводимый по всем веткам, имеет одинаковую температуру. Характеристики каждого радиатора или группы в пределах одного контура можно задать в соответствии с запросами, при этом можно не бояться их взаимовлияния.
Для теплых полов использование гребенок – единственный осуществимый вариант, обеспечивающий ровную работу системы. При необходимости коллектор можно смонтировать скрытно, замаскировав специальным шкафом, помещенным в нишу.
Модификации коллекторных узлов
Прежде чем приступать к сбору коллекторного узла, необходимо определить его функциональную нагрузку. Оборудование может быть монтировано в нескольких участках тепловой магистрали. Отталкиваясь от этого, подбирается необходимая комплектация, габариты и уровень автоматизации рабочего цикла.
В действительности для полноценной работы такого узла необходимо два устройства. С помощью гребенки производится распределение по контурам теплового носителя от центрального подающего трубопровода. Обратный коллекторный канал представлен механизмом сбора и точкой отправления остывшей жидкости в котел.
Схема коллекторного отопления выбирается исходя из расчета требуемой функциональности и места установки. Выбор материала изготовления прибора не влияет на количество значимых механизмов
Монтаж самодельной распределительной группы может потребоваться при обустройстве водяных теплых полов или для подготовки стандартного обогрева с радиаторами.
Отличительными чертами обеих вариантов являются их размеры и комплектующие:
- Котельная. Сварная коллекторная группа изготавливается из труб с диаметром до 100 мм. На подаче устанавливается циркуляционный насос и запорные вентили. Обратное кольцо оснащается отсечными шаровыми кранами.
- Система теплый пол. Аналогичная комплектация присутствует и в этом узле подмеса. С его помощью удается существенно экономить на расходе теплового носителя, особенно если дополнительно установлены расходомеры.
Каждое из этих решений предусматривает индивидуальную схему монтажа. Правильная установка всех элементов может быть осуществлена только после детальных просчетов всех параметров рабочей точки.
Гребенка может быть изготовлена из аналогичного материала, как и трубопровод. Если же отличается, для подключения коллектора будут использоваться переходники
Также есть отличия в требуемом количестве циркуляционных насосов. В котельной каждая линия оснащается этим прибором. Для полов с подогревом предусматривается установка только одного.
Установка гребенки в отопительную систему
Первоочередная задача – проверка распределительного коллектора на герметичность соединений. Установка реализуется по проектной схеме. В зависимости от материала, используемого для изготовления основного блока, определяются условия подключения.
В сложные системы, где насчитывается много контуров различного назначения, необходимо устанавливать вертикальную трубу – гидрострелку. С ее помощью реализуется выравнивание давления, распределение прямого и обратного потоков теплового носителя
Выбор технологии подключения полностью зависит от модификации применяемого прибора.
Кроме выдержки уровня, при монтаже необходимо следовать и таким правилам:
- котлы электрического и газового типа подсоединяются к верхним или нижним патрубкам;
- в торцевой части конструкции монтируется циркуляционный насос;
- подключение контуров может быть осуществлено вверху или внизу гребенки;
- приборы косвенного обогрева и котлы, функционирующие на твердом топливе, должны подсоединяться в распределительную группу сбоку;
- весь гидроразделительный узел для системы теплый пол размещается в защитном коробе — так снижается риск повреждения составляющих элементов коллектора.
На финишном этапе необходимо произвести контрольный запуск отопления для своевременного определения скрытых или явных недостатков сделанной конструкции.
Дополнительная информация по организации лучевой системы отопления с использованием распределительной гребенки приведена в этой статье.
Как выбрать распределительный коллектор?
Гребенки имеют схожую конструкцию – они обладают стандартными параметрами штуцерной резьбы и внутренним диаметром. Подключение может осуществляться с применением нескольких типов трубопроводов и фурнитуры. Отличием может стать допустимое количество штуцеров – оно варьируется в пределах 2-12 штук. Гребенки легко объединить в группы, чтобы обеспечить требуемое количество отводов.
Распределительный коллектор отопления предназначенный для обслуживания теплых полов
В распределительных коллекторах, предназначенных для обслуживания теплых полов, должны быть предусмотрены механизмы для регулирования интенсивности и температуры рабочего потока на каждой ветке. Эти устройства могут быть ручными и автоматизированными. В случае с радиаторами такие элементы не обязательны, так как управление можно осуществлять непосредственно на каждой батарее.
На выбор может повлиять базовый материал:
- коллекторы из нержавеющей стали реализуются в высоком ценовом сегменте, но цену оправдывает качество – изделия обладают самым большим эксплуатационным ресурсом среди аналогов. Гребенки выдерживают усиленное давление, их оснащают воздухоудалителями, торцевыми накидными гайками для обслуживания шарового крана, регулировочными вентилями;
- бюджетные полимерные изделия характеризуются недостаточной прочностью, их не желательно использовать в системах отопления, так как они не обладают необходимыми показателями температурного расширения;
- наиболее популярны латунные серии – недорогие и в то же время функциональные.
При наличии определенных навыков можно собрать распределительный коллектор самостоятельно, но в случае использования металла необходимо свести к минимуму вероятность попадания в систему ржавчины.
Коллекторы для отопления: разновидности устройств
Не существует стандартной конфигурации отопительного коллектора. Устройство может быть выполнено в любой модификации, что позволяет адаптироваться под разнообразные отопительные системы с разным типом прибора и количеством контуров. Гребенка имеет от 2 до 12 контуров, от данного показателя зависит цена коллектора отопления. В процессе эксплуатации количество задействованных ответвлений может варьироваться.
По техническим характеристикам распределительные узлы отопления можно разделить на такие типы коллекторов: солнечные, с гидрострелкой и радиаторные. По количеству элементов системы различают простые и усовершенствованные модели. Первый вариант не оборудован дополнительными приборами для управления работой устройства и для ее регулировки. Он представлен простой гребенкой с несколькими ответвлениями, каждую из которых можно отключить. В такой системе не предполагается осуществления контроля над температурой и объемом теплоносителя.
Усовершенствованные изделия снабжены регуляторами давления, температуры, датчиками давления, блоками контроля подаваемой воды, термостатами для автоматической подстройки давления, электронными смесителями и клапанами для регулирования подачи холодной и горячей воды, воздухоотводчиками для выпускания из труб пузырьков воздуха.
Обратите внимание! Комплектация коллекторного узла может изменяться в зависимости от определенных требований к системе, что отражается на функциональности и стоимости установки
Особенности эксплуатации самодельных коллекторов
Если коллектор изготовлен и подключён правильно, то процесс его эксплуатации прост, так как регулировка температурного уровня — подача и распределение воды по контурам производится автоматически. Однако в качестве профилактики рекомендовано периодически проводить тестирование, которое включает в себя:
- проверку работоспособности всех участков распределительного узла;
- проведение контроля герметичности соединений, чтобы исключить возможные протечки;
- уточнение показателей теплоносителя в каждой петли — степень максимального нагрева, и время достижения данного градуса.
Также, следует проверять, соответствует ли температура заданным показателям. Для этого, ставится определённая температура, и периодически снимаются показатели на термометрах.
Самодельный коллектор
Важно соблюдать направление
Изготовление самодельного распределительного коллектора необходимо начинать с планирования. Вам необходимо определить для себя некоторые составляющие отопительной сети дома.
- Количество контуров, куда будет направлен теплоноситель.
- Количество нагревательного оборудования. Не забудьте определиться с его мощностью, температурой воды и так далее. То есть, вам потребуются его технические характеристики.
- Если в дальнейшем вы планируете встроить в систему отопления дополнительные нагревательные элементы, к примеру, тепловой насос или солнечные батареи, то и их лучше всего учесть заранее.
- Количество дополнительного оборудования (насосы, клапана, арматура, накопительные баки, термометры, манометры и прочее).
Теперь определяется конструкция прибора, особенно надо учитывать, как будет подходить каждый контур и с какой стороны (снизу, сверху, сбоку)
Обращаем ваше внимание на некоторые нюансы подключения
- Газовые или электрические котлы подключаются к коллектору или снизу, или сверху. Если в системе отопления устанавливается циркуляционный насос, то подключение производится только с торца гребенки.
- Бойлеры косвенного нагрева и твердотопливные агрегаты врезаются в коллектор только с торца.
- Подающие контуры систем отопления врезаются или сверху, или снизу.
Четырехходовой коллектор
Хорошо, если небольшой рисунок конструкции коллектора перенести на бумагу. Это даст визуальную картинку, по которой будет проще изготавливать прибор. К тому же на нем можно точно указать размерные характеристики, которые придется выдерживать в процессе изготовления. К примеру, расстояние между патрубками контуров подачи и обратки должно быть в пределах 10-20 см. Больше или меньше делать не стоит, это просто будет неудобно в плане обслуживания. В этом же диапазоне должно находиться расстояние между двумя отсеками (подачи и обратки).
Сделайте так, чтобы устройство было компактным и красивым. Рекомендуем обозначить на рисунке все резьбовые соединения с указанием размеров резьбы, не забудьте подписать все необходимые контуры. Это позволит не ошибиться при подключении. Теперь из эскиза становится ясно, сколько и каких материалов вам потребуется для изготовления самодельного распределительного коллектора.
Процесс изготовления

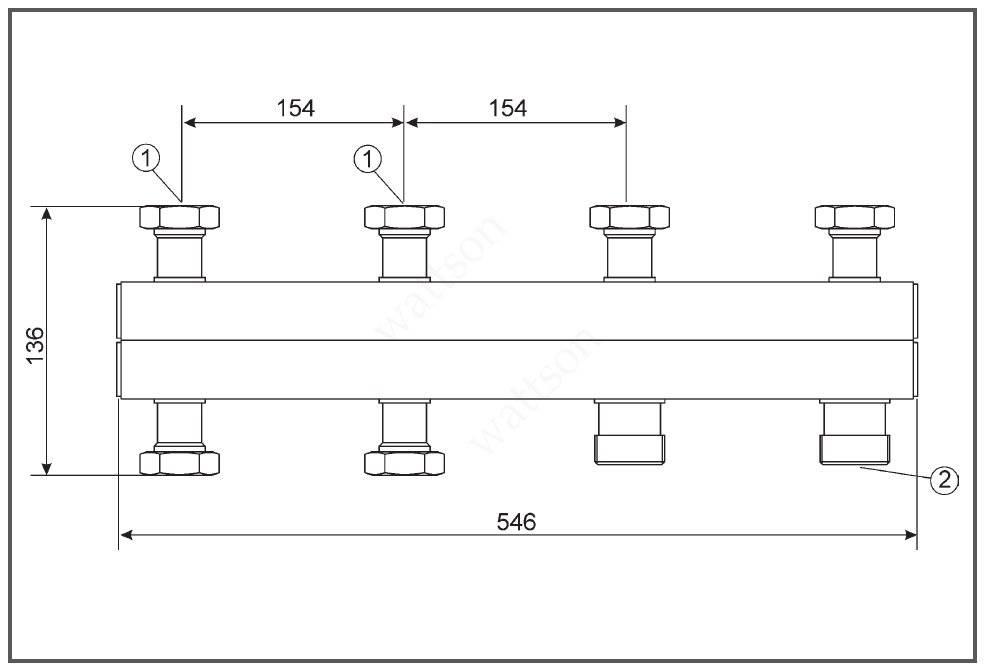

Схема распределителя
Обратите внимание, что отсеки подачи и обратки можно изготавливать из круглых или квадратных труб. Многие мастера отдают предпочтение последнему варианту
Они утверждают, что с ним проще работать.
Итак, вот последовательность изготовления:
- По всем размерам, которые были указаны на эскизе, необходимо приготовить соответствующие материалы. Это практически все трубы.
- Они соединяются по конструкции чертежа в соответствии с назначением каждой.
- Соединение производится при помощи сварочного аппарата.
- Места сварки обязательно зачищаются железной щеткой, если есть необходимость, обезжириваются.
- Готовый прибор обязательно тестируется на наличие протечек. Поэтому все патрубки придется закрыть герметично, оставив лишь один. В него и заливается горячая вода. Если ни один из стыков не потек, значит, работа проведена на высоком уровне.
- Коллектор надо покрасить и высушить.
- Можно проводить монтаж и подключение всех трубных систем с установкой запорной арматуры.
Более простой вариант
Теперь к вопросу, а не лучше ли купить уже готовый вариант? Здесь есть одно «НО». Готовый распределительный коллектор может точно не подойти под вашу отопительную систему, придется выравнивать теплотехнические показатели другими способами. К примеру, установкой дополнительной гребенки. А это лишние затраты и лишний объем проводимых монтажных работ. А самодельная гребенка, в которой вы учли все конструктивные особенности отопления вашего дома, точно подойдет под него и будет работать эффективно и рационально.
Так что стоит задуматься над вопросом, который был поставлен в начале статьи, как сделать распределительный коллектор своими руками? Скажем так, это несложный процесс, на который вы затратите один день. Но вы просто обязаны владеть навыками работы со сварочным аппаратом и другими слесарными инструментами. Без этого гарантировать качество прибора будет невозможно.
Читайте далее:
Как сделать воздушный солнечный коллектор своими рукам
Для чего нужен коллектор в системе отопления?
Можно ли сделать теплообменник для печи своими руками
Как сделать котел на дровах длительного горения своими руками
Как сделать экран для батареи отопления своими руками?
