Схема разводки и монтаж электропроводки на кухне

Шаг №2 — Выбираем расходники

Проводку в квартире своими руками от щитка до точек распределения можно сделать, смонтировав кабеля в короба. Если предполагается скрытая проводка, то её прокладывают в гофре. Необходимость применения этого материала аргументирована в следующем видео. При этом в коробах или гофре проводят всю разводку до каждой точки электрооборудования.

Рекомендации специалистов, как лучше провести проводку в квартире, можно посмотреть в этом видеоролике. Понадобятся также коробки, розетки, соединители, шурупы, изоляционная лента и др.

Какой кабель купить

Согласно СП 256.1325800.2016 можно использовать кабели с медными жилами или с алюминиевыми, но разрешено применение только сплавов марок 8030 или 8176.

Чтобы сделать монтаж проводки в квартире, понадобятся кабели с разным сечением и количеством жил. Сечение выбирают исходя из тока максимальной нагрузки или мощности предполагаемого прибора потребления (Табл.1). Количество жил:

• Для линий проводки и розеток — 3 (фазный — чёрный, белый или коричневый; нулевой — синий; заземляющий — зелёный с жёлтым).
• Для выключателей — от 2 до 4 в зависимости от количества положений на выключателе. Кабель может не содержать нулевого и заземляющего провода.
• Для светильников и розеток, совмещённых с выключателями — от 3 до 5 (имеются заземляющий и нулевой провода).

Что касается марки кабеля, то согласно ГОСТ 31565-2012 можно использовать кабели -нг-LS и нг-HF. Например, ВВГ-нг-LS, ППГ-П-нг(А)-HF и прочие. Применять провода типа ШВВП и ПВС нельзя, потому что они предназначены не для стационарной проводки, а для удлинителей.

Способ монтажа — скрытая в стенах или стяжке либо открытая по потолку

Такой выбор делает хозяин жилища исходя из своих представлений. Прокладка электропроводки любым из этих вариантов допускается, но лучше применить скрытую систему. Такой монтаж позволяет беспрепятственно делать любой ремонт, даже с применением декоративной штукатурки. Способы прокладки кабеля могут быть продиктованы материалом потолка, например, если используется железобетон. Штробить его категорически запрещено.

В гофре или без

Такой вопрос может быть спорным только для монтажников, которых волнует лишь скорейшее получение расчёта за выполненную работу. Но предстоящему жильцу важна прежде всего безопасность, долговечность и качество. Вот что говорят производители кабелей.

Распределительные и установочные коробки

Для подключения розеток и выключателей в каждом месте соединения применяют распределительные коробки. Для розеток и выключателей, встраиваемых в стену, — распределительные.

Какой нужен щит — накладной или встраиваемый

Здесь всё просто: если стена, на которой устанавливают щит, толстая, ставят встраиваемый, если она тонкая, то накладной. Размеры, а вернее количество модулей выбирают по схеме щита. Будет хорошо, если останется про запас несколько модулей. Они пригодятся в случае модернизации щита или замены оборудования в нём. Например, случается, что стояло реле напряжения, занимающее 1 модуль, и оно вышло из строя. Теперь его нужно срочно заменить другим, а в продаже нашли только реле шириной 2 модуля. Тогда оно просто не поместится.

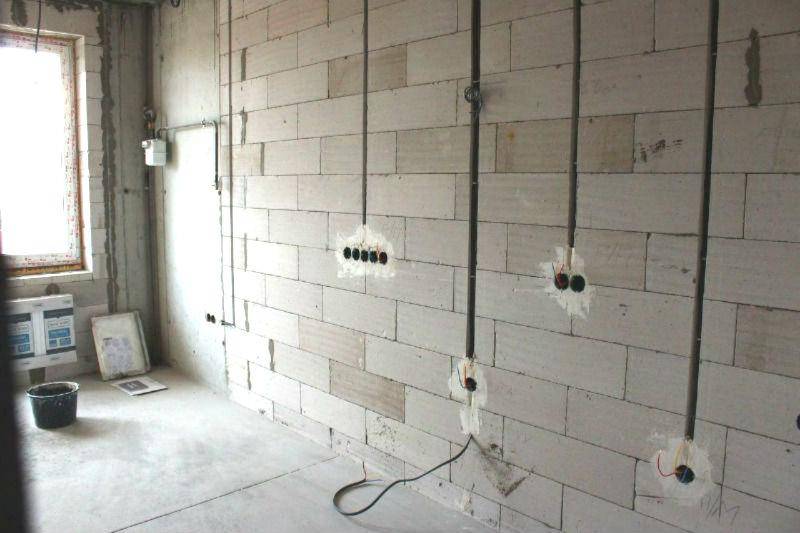

Скрытая кухонная проводка

Перед тем, как сделать скрытую проводку, потребуется выполнить много грязной, пыльной и шумной работы. В местах, где будут устанавливаться коммутационные аппараты, надо просверлить отверстия. Это выполняют с помощью зубила и молотка, перфоратором со специальными насадками по бетону или кирпичу. В сделанные отверстия при помощи гипса или алебастра фиксируются подрозетники.

Для прокладки проводов прорезаются специальные борозды в стенах, называемые штробами. Для этой цели существует специальный инструмент – штроборез. Будет очень удобно, если вам удастся взять такое приспособление на прокат, потому что покупать его накладно. Но в использовании он очень эффективен.

Во-первых, можно регулировать ширину прорезаемой канавки, в зависимости от того, сколько в ней будет лежать проводов и какого сечения. Во-вторых, многие модели оборудованы сразу пылесосом, что позволяет спокойно работать, не загрязняя на рабочем месте воздух.

Для того чтобы быстро и надёжно зафиксировать провода в штробах, используют гипсовый или алебастровый раствор.

Помните о том, что такие замурованные провода и коммутационные аппараты уже с места на место не переставить. Поэтому сначала обдумайте все «за» и «против», а уже потом примите для себя решение – какой тип проводки выбрать для кухни.

На видео еще несколько нюансов, по кухонной электропроводке:

Кому-то на первый взгляд покажется, что электропроводка на кухне своими руками вполне под силу. Но это не так, опыт и знания профессионала здесь нужны, чтобы впоследствии избежать возгораний, пожаров или травмирования человека током. Обратитесь к профессиональным электрикам или хотя бы консультируйтесь с ними, и тогда все электроприборы на вашей кухне будут работать надёжно.

Замена электропроводки на кухне

Открытая электропроводка создает гораздо меньше проблем при реконструкции кухни, перестановке мебели и электроприборов. О кабель-каналах напоминают только отверстия в стенах.

Скрытую проводку так просто не заменишь. Даже если она выполнена как «сменяемая» в металлопластиковой или гофррированной трубе.

Ладно если получится перетянуть провод, прикрепив его к сгоревшему. Но это будет зависеть от количества изгибов трубы.

А если вы собираетесь перенести холодильник или электроплиту в другое место, то вам придется заново прокладывать штробы для новых линий, делать гнезда под розетки. Ну а потом делать полный ремонт стен.

Поэтому рекомендуем, при выборе дизайна для кухни, рассмотреть все возможности для проведения проводов под различными декоративными элементами (полыми плинтусами, декоративно отделанными кабель-каналами) или натяжным потолком (для верхнего освещения).

Или просто сразу установить дополнительные розетки. Чтобы потом не заниматься ремонтом стен.

Видео о разводке электропроводки на кухне. Как сделать.

Инструменты и материалы, необходимые для монтажа электропроводки

В работе электромонтажнику необходим набор ручных и электрических инструментов (зависящий от типа проводки):

• плоскогубцы;
• отвертки (прямые и крестовые);
• молоток;
• паяльник;
• штроборез электрический (для монтажа скрытой проводки);
• перфоратор электрический (с набором сверл с победитовым наконечником);
• тестер электрический.

Для крепления кабель-каналов к твердой поверхности (бетон) потребуются дюбель-гвозди, для менее плотных материалов стен подойдут обычные саморезы или маленькие гвозди. Для быстрого закрепления проводов в каналах – штробах обычно используются гипс или алебастр, которые потом закрываются штукатуркой.

Выбор сечения проводов зависит от мощности электроприборов и вида проводки.

Для подключения осветительных приборов применяются медные провода или кабели с изоляцией из ПВХ марок ПВ, ППВ с минимальным сечением жилы 1,5 мм, способные выдержать долговременную нагрузку в 4,1 кВт.

Для розеток, к которым будут подключаться более мощные приборы, используются провода той же марки, но с сечением не менее 2,5 мм.

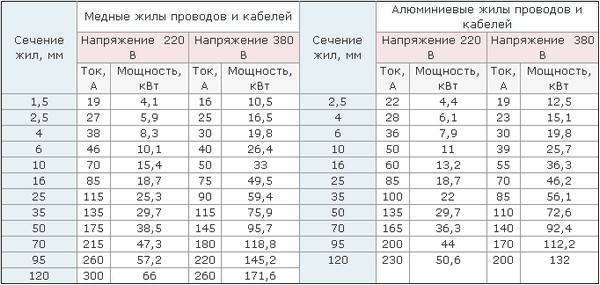

По этой таблице вы можете выбрать необходимое сечение проводов.

Все провода и кабели, которые вы будете использовать для подвода к розеткам должны быть трехжильными. То есть обязательно иметь дополнительно, кроме фазного и нулевого провода, провод защитного зануления (ну или, как его не очень правильно называют, «заземления»).

Если вы будете использовать на кухне приборы освещения (светильники) с металлическим корпусом, то к ним тоже обязательно нужно провести трехжильный кабель или провод, для защиты от попадания напряжения на металлический корпус светильника.

Для подключения электрической плиты (или жарочного шкафа), потребляющих до 10 кВт в час, проводится отдельная линия из трехжильного кабеля с жилами из меди и изоляцией из найрита и/или ПВХ. Правила подключения электроустановок требуют обязательно заземлить мощное электрооборудование, для чего используется третья жила кабеля. Сечение жил должно быть не менее 6 мм.

Нередко в кухне устанавливают электрические бойлеры, которым также рекомендуется устройство отдельной линии, похожей на линию для электроплиты. Минимальное сечение проводов для этих электроприборов должно быть от 4 мм. Максимальное зависит от мощности электроприемника.

Наружная проводка

В отличие от городских квартир, где вся разводка располагается в пределах жилого помещения – в загородном доме имеются участки (пристройки типа гаража, например, или хозяйственные мастерские), находящихся вне дома. Прокладываемая проводка в этом случае подвержена воздействию всевозможных факторов, включая климатические и нуждается поэтому в дополнительной защите.

Монтаж наружной электропроводки

Наружная электропроводка по кирпичному фасаду в гофрированной трубе

Наружная открытая электропроводка в пристройке

Наружная проводка по деревянной стене

Монтаж электропроводки по наружной деревянной стене

Монтаж прожектора на наружной кирпичной стене

Проводку в помещениях, расположенных вне жилого строения, допускается монтировать в металлических кабельных каналах или трубах, проводимых сквозь деревянные перегородки и перекрытия дома. Если по условиям проведения монтажных работ металлические трубные изделия не используются – в местах прохода кабеля через стены и перегородки должны устанавливаться специальные стальные гильзы. С их помощью удается надежно защитить провода от механических деформаций.

Схема электропроводки, содержащая трассы прокладки проводов по фасаду зданий, допускает применение для их защиты не только металлических труб, но и стальной витой гофры. Сразу отметим, что для наружных поверхностей построек, отделанных покрытиями из легко воспламеняемых и сгораемых материалов, этот способ считается единственно допустимым. Для фасадов зданий, покрытых несгораемыми отделочными материалами, возможен открытый способ монтажа с применением пластиковой гофры.

Во всех случаях механическая защита кабеля не исключает необходимости герметизации оболочки, исключающую возможность попадания внутрь даже небольших количеств испарений и влаги.

Указанная техническая мера существенно снижает вероятность скопления влаги в районе расположения уличных светильников. При выборе подходящей для этих целей марки проводного изделия обычно исходят из наличия у него соответствующей защиты. Для наружной установки она должна соответствовать показателю не ниже IP44.

В заключение отметим, что монтаж электропроводки в частном доме – достаточно сложная процедура для того, чтобы заниматься ей без специальных подготовки. Для получения нужного результата потребуется ознакомиться со всеми представленными здесь материалами, а также освоить основные приемы работы с электротехническими компонентами и силовым оборудованием.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла10Не помогла

Монтаж электропроводки

При самостоятельном монтаже электропроводки важно соблюдать все оговоренные ранее требования ПУЭ, касающиеся выбора способа прокладки кабеля. Правильно сделать эту часть работы – значит заложить основу надежности и долговечности эксплуатации домашней электросети

Прокладка кабеля

Существует два варианта прокладки кабельных линий на кухне и в любой другой комнате: скрытый и открытый монтаж.

В первом случае провода укладываются в толще стен, для чего в них предварительно делаются небольшие канавки, называемые штробами.

При втором варианте проводники монтируются прямо по поверхности стен или укладываются в особые пластиковые каналы.

Порядок укладки кабеля при реализации схемы скрытой проводки выглядит так:

1. Сначала в стенах (в штукатурке) посредством штробореза или перфоратора с насадкой проделываются канавки по нанесенной предварительно разметке (фото слева).
2. Затем в готовые штробы укладывается кабель или жгут проводов, подготовленных для данного участка.

1. После этого они закрепляются специальными скобками или нашлепками из алебастра.
2. И в завершении работ уложенные провода закрываются слоем штукатурки, после высыхания которой приступают к декоративной отделке.

Оно вынуждает исполнителя работать в респираторе и использовать для откачки пыли мощный бытовой пылесос.

Устройство канавок для электропроводки с помощью штробореза

При обустройстве электропроводки в деревянном доме согласно требованиям п.2.1.49 ПУЭ провода нуждаются в особой защите конструкциями из несгораемых материалов. Для этих целей используют металлические трубы и короба. На кухнях городских строений делать этого не обязательно.

Установка розеток

Розетки, как и электропроводка монтируются согласно заранее составленной схеме с обязательным использованием распределительных коробок. Последние нужны для того, чтобы при необходимости можно было коммутировать линию соединительных проводников в нужном направлении (при переносе розетки в другое место, например).

Для каждого варианта прокладки электрических проводов применяется свой способ монтажа, характерный именно для него. При обустройстве скрытой электропроводки порядок работ может быть представлен в виде следующей последовательности операций:

• сначала в стенах посредством дрели с насадкой типа «коронка» в заранее намеченных зонах подготавливаются круглые гнезда, являющиеся посадочными местами под розетки;
• затем в них устанавливаются и крепятся на алебастр особые пластиковые стаканы (подрозетники);
• на заключительном этапе работ в них устанавливаются и фиксируются на винтовые крепления сами розетки.

Установка подрозетников

В завершении остается подсоединить предварительно зачищенные концы помещенных в штробы проводов, протянутых от соответствующей распределительной коробки.

Схема подключения розеток

Такое подсоединение имеет еще одно преимущество: оно исключает возможность повреждения соединительных проводов при сверлении стен, поскольку трасса их прокладки примерно определена (плюс-минус 5 мм). При открытой электропроводке подрозетники монтируются непосредственно на плоскости стен, после чего на них устанавливаются сами розетки. К ним впоследствии подсоединяются провода, проложенные открыто либо внутри кабельного канала.

Рекомендации, которых стоит придерживаться

Для того чтобы правильно поменять проводку и установить разводку, надо придерживаться некоторых правил:

• выключатель света надо монтировать у входа, на расстоянии 0,2–0,3 метра от двери, на высоте опущенной руки
• нельзя проводить электропроводку на кухне открытым способом, это может быть опасно. К тому же это может испортить внешний вид кухни
• планируйте разводку так, чтобы для включения электроприборов не нужен был удлинитель. Это ненадежный способ питания, который при больших нагрузках может расплавиться
• ни в коем случае нельзя устанавливать розетку около мойки

Лучше всего, чтобы каждому электрическому прибору был установлен свой комплект деталей, обеспечивающих безопасность. Около рабочей поверхности надо оставить пару свободных розеток, которые можно применять для мелкой техники.

Все схемы надо составлять до проведения установочных работ, это значительно облегчит ваш труд, и вы сможете поменять проводку надежно и безопасно, рассчитывая все по метрам. Чтобы работа была выполнена правильно, необходимо придерживаться порядка действий и учитывать рекомендации специалистов.

Порядок монтажа электропроводки пошагово

В этой главе будет рассмотрен вопрос о том, как правильно следует прокладывать провода при проведении всего комплекса электромонтажных работ. Как правило, монтаж электропроводки начинается с подготовки имеющихся в доме помещений к ее прокладке.

Монтаж скрытой электропроводки на видео

Подробно о монтаже электропроводки в квартире

Монтаж электропроводки своими руками. Подробная инструкция по замене проводки в панельном доме

Монтаж скрытой проводки в частном доме с использованием современного оборудования.

Как провести скрытую электропроводку. Видеоинструкция

При выборе следует ориентироваться на основные положения ПУЭ, в которых оговариваются возможности применения того или иного варианта. Так, п.7.1.39 этого документа накладывает ограничения в плане применения открытой прокладки кабеля в местах где готовится пища (на кухне, в частности). Для этих целей в этой части помещения должен монтироваться скрытый в толще стен жгут с проводниками.

На всех остальных участках кухонного пространства допускается применять тот же способ прокладки проводки, что и во всех других жилых помещениях. Исключение составляют особые комнаты с повышенной влажностью воздуха (ванны, душевые и им подобные).

Общий порядок монтажа описывается следующей последовательностью действий:

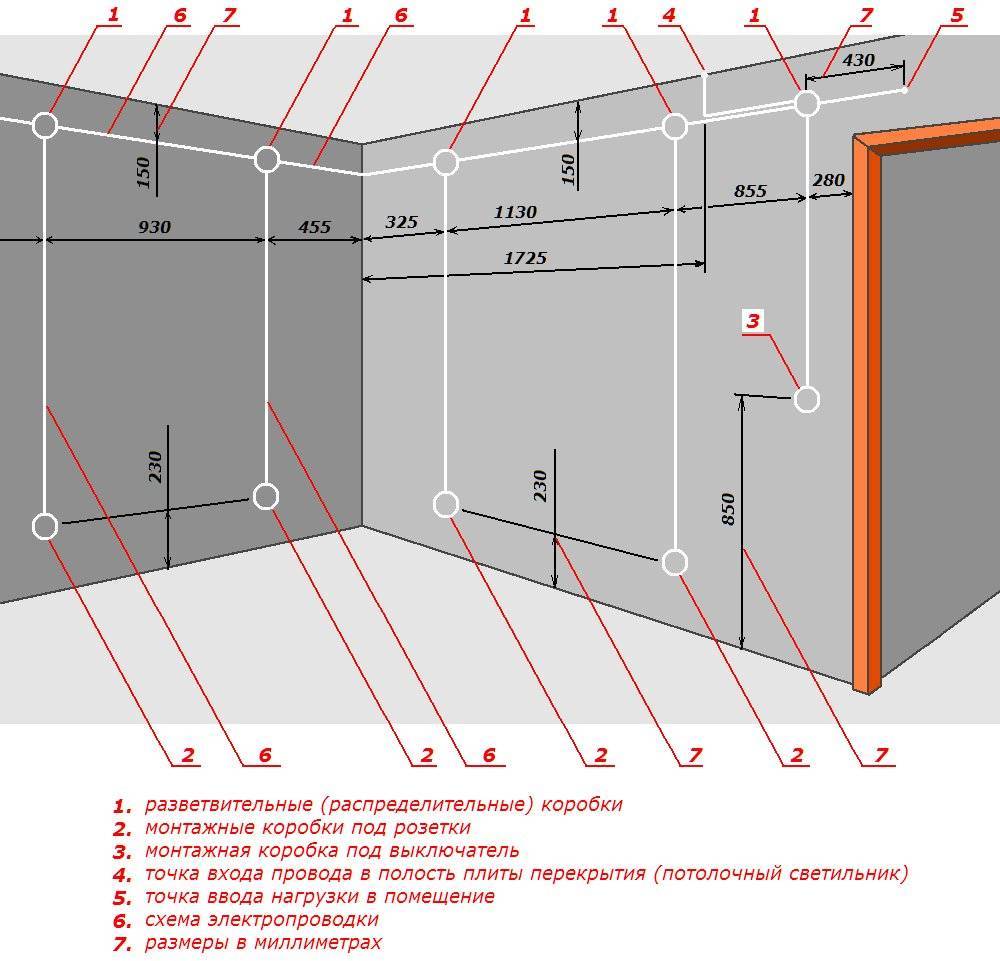

1. Сначала согласно подготовленной монтажной схеме на стенах комнат делается разметка трассы прохождения кабеля или жгута (в зависимости от выбранного способа прокладки).
2. При скрытом способе на размеченных участках проводится штробление канавок, для чего используются либо болгарка, либо специальный инструмент – штроборез.
3. Затем в штробы укладываются отрезки проводного жгута или заранее отмеренного по длине кабеля ВВГ, концы которого на конечных участках разделаны и выведены наружу.
4. При заделывании мест соединения проводов с клеммами электроустановочных изделий традиционно применяются специальные изолирующие средства (изолента, например).
5. После того, как проводники зафиксированы в канавках специальными скобками или алебастром можно переходить к заделке штроб под электропроводку.
6. Для этого используется заранее подготовленная отделочная штукатурка.

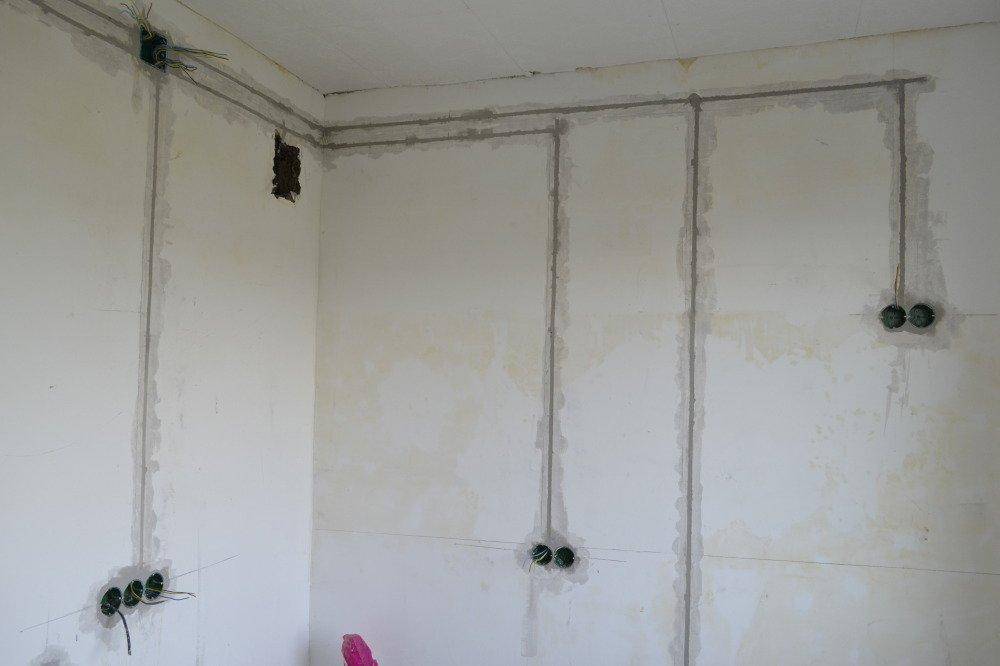

Устройство штроб (канавок) для укладки и крепления электропроводки

Для крепления кабеля существует множество различных крепежных изделий, внешний вид которых представлен ниже.

Хомут-стяжка, универсальный крепежный элемент для фиксации проводников

Стяжка предназначена для крепления кабеля на бетонных и кирпичных основаниях

Скоба металлическая для крепления кабеля

Скоба пластиковая для крепления кабеля

Изолятор электрический для крепления ретро проводки

Дюбель стяжка для крепления проводниковой или кабельной продукции

Дюбель-хомут для крепления плоского и круглого кабеля

Самодельный крепеж из стальной ленты

Самодельный крепеж из кусков провода

Клипсы-пластиковые для крепления круглого кабеля или гофрированной трубы

Пластиковый кабель-канал

По завершении работы с проводами (кабелем) можно переходить к монтажу электроустановочных изделий (распределительных коробок, выключателей и розеток)

При их установке важно строго следовать монтажной схеме, в которой четко отражено их взаимное расположение.Перед тем как установить распределительную коробку, например, важно проследить, чтобы она располагалась строго над розеткой и по возможности ближе к осветительному прибору (люстре). Если все делать правильно (согласно монтажной схеме) вопросов о том для чего нужна распределительная коробка, как правило, не возникает

Установка подрозетников и штробление стен на видео

Установка подрозетников в бетонной/кирпичной/газобетонной стене. Обзор коронок.

Штробление стен

Кроме того, в этих комнатах обязательна установка УЗО. По завершении монтажа всех электроустановочных изделий останется только подключить их к ранее выведенным концам жгутов или кабельных разделок.

Сборка схемы электропроводки и соединение проводов на видео

Электромонтаж. Часть 1 – Схемы проводки для “Чайников”

Электромонтаж. Часть 2 – Способы соединения проводников

Электромонтаж. Часть 3 – Сварка проводников

Сколько нужно проводов?

Разводка электропроводки на кухне потребует большое количество кабеля и провода. Всё правильно распланировать и посчитать удобнее в пустом помещении.

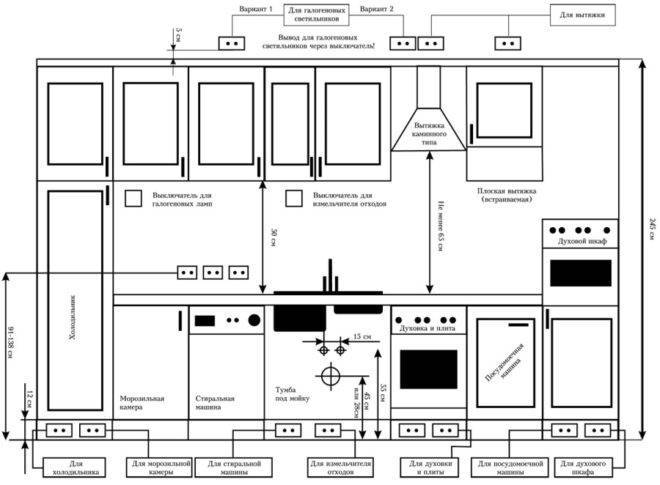

1. Нарисуйте на полу план расстановки мебели и бытовой техники.
2. Рядом с приборами продумайте места установки розеток.
3. Отметьте на потолке, где будет основной светильник и дополнительное освещение.
4. На стене вверху (на расстоянии 15-20 см от потолка) наметьте место монтажа распределительной коробки. Нарисуйте, по какому пути к ней будет подходить вводной кабель, идущий от общего квартирного щитка.
5. От распределительной коробки начертите прямо по стенам пути прохождения проводов к розеткам, выключателям и осветительным приборам. Помните, что они могут быть только горизонтальными или вертикальными, никаких «наискосок» для экономии материалов не допускается.
6. На ваших кухонных стенах получилась наглядная схема, берите в руки рулетку и замеряйте нужное количество провода.

Естественно, не покупайте провода впритык, обязательно учтите запас на разделку жил. Для освещения берите провод с медными жилами сечением 1,5 мм2, для запитки розеток от 2,5 до 4 мм2.

Выбор кабеля

Чтобы обеспечить грамотное обустройство энергообеспечения, следует разобраться в том, какое сечение провода нужно для кухни. Выбор проводов осуществляется в соответствии с общей мощностью бытовых электроприборов на кухне, а также установленного в ней освещения.

Чтобы подключить стандартные торшеры, люстры, настольные лампы и какие-нибудь небольшие прожекторы, используются медные провода, оснащенные ПВХ-защитой марки ПВ или ППВ. Главной особенностью таких проводов является повышенная устойчивость к высоким нагрузкам, срок их службы позволит не беспокоиться о проведении ремонта много лет. В этом случае сечение жилы должно составлять, как минимум, 1.5 мм. Провода, которые будут проводиться к розеткам для обеспечения энергией мощного оборудования, нужно выбирать с сечением 2.5 мм.

Если использовать тонкие провода, в конечном итоге электропроводка не сможет выдержать эксплуатационной нагрузки, что обернется коротким замыканием или возгоранием кабелей.

Если на кухне будет работать оборудование, которое потребляет более 8 кВт в час, нужно использовать отдельную ветку, в которую войдет трехжильный медный кабель, имеющий мощную изоляцию

При этом важно заземлить прибор после его установки третьей жилой. Сечение в данном случае должно составлять как минимум 6 мм

Монтаж открытой электропроводки на кухне

Для открытой проводки выбираются выключатели, розетки и распределительные коробки открытого типа.

Затем к стенам и потолку крепятся кабель-каналы: расстояние между креплениями варьирует от 30 до 50 см в зависимости от качества поверхности. Если стены или потолок имеют выраженную кривизну или перепады, проявляется единственный недостаток коробов: прямые каналы очень выдают кажущиеся незаметными «волны».

Провода тянутся к точкам от распределительного щита, в котором автоматические выключатели сгруппированы по выполнению функций: отдельно освещение, отдельно розетки, индивидуальные автоматы для бойлера и электрической плиты.

Кабель для кухонной плиты не должен иметь промежуточные скрутки между автоматом и розеткой. В дальнейшем, при переносе плиты на новое место, допускается одна скрутка, но ее необходимо делать с применением пайки или сварки, и изолировать термоусадочной трубкой или муфточкой (плохо выполненное соединение может перегреваться и вызвать короткое замыкание).

Третья жила кабеля предназначена для заземления корпуса плиты и подключается к общему заземлению здания.

Монтаж скрытой электропроводки

Выполняется скрытая электропроводка достаточно просто. Существенное отличие от открытой лишь в способе скрытия проводов от глаз. В остальном действия практически одинаковые. Вначале устанавливаем щиток освещения и автоматы УЗО, после чего заводим и подключаем вводный кабель со стороны распределительного щитка. Также оставляем его без подключения. Это сделает электрик. Далее устанавливаем внутрь проделанных ниш коробки распределения и подрозетники.

Теперь переходим к разводке проводов. Первыми прокладываем основную магистраль из провода ВВГ-3*2,5. Если планировалось, то провода к розеткам прокладываем в полу. Для этого провод ВВГ-3*2,5 заводим в трубу для электропроводки или специальную гофру и прокладываем её до места вывода провода к розеткам. Там размещаем провод внутри штробы и заводим его в подрозетник. Следующим шагом будет прокладка провода ВВГ-3*1,5 от выключателей и точек освещения к распределительным коробкам, где они присоединяются к основному проводу. Все соединения изолируем СИЗами или изолентой.

В конце «прозваниваем» всю сеть при помощи тестера на предмет возможных ошибок и подключаем к щитку освещения. Способ подключения аналогичный описанному для открытой проводки. По завершению заделываем штробы гипсовой шпаклевкой и приглашаем электрика, чтобы он подключил к распределительному щитку.

Прокладка электрики в доме или квартире для опытного мастера – дело достаточно легкое. Но для тех, кто плохо разбирается в электрике, следует воспользоваться помощью опытных специалистов от начала и до конца. Это, конечно, будет стоить денег, но так можно уберечься от ошибок, которые могут привести к пожару.

Монтаж электропроводки

В работах по монтажу электропроводки нет ничего сверхсложного. Главное при монтаже придерживаться правил техники безопасности и следовать инструкции. Все работы можно выполнить в одиночку. Из инструмента для выполнения монтажа потребуется тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи и крестовая и шлицевая отвертки. Не лишним будет лазерный уровень. Так как без него достаточно сложно сделать вертикальную и горизонтальную разметку.

Важно! Выполняя ремонт с заменой проводки в старом доме или квартире со скрытой проводкой, необходимо вначале найти и при необходимости убрать старые провода. Для этих целей используется датчик электропроводки

Выбор УЗО

Из-за постоянного приготовления пищи на кухне очень влажно, поэтому в щитке располагают дифференциальные автоматические выключатели вместо обычных автоматов. Такая мера поможет защитить людей от удара током, вызванного неисправной проводкой или изоляцией на приборах.

Вместо диффавтоматов иногда устанавливают обычные автоматы с УЗО (устройство защитного отключения), но это несколько сложнее.
Даже при грамотной установке электросетей, бережном обращении с ними и постоянной проверке, возможно упустить какую-то мелочь. Это может привести к неприятным последствиям, но УЗО способен защитить человека от удара током, а дом от возгорания. Такое устройство предназначается для сравнения выходящего из электрощита тока и возвращаемого обратно. Эти показания должны быть равны. При неравенстве УЗО производит отключение электричества в случае касания провода. Прибор за 30-40мсек замечает, что электроэнергия уходит к человеку и немедленно отключает электричество.
УЗО можно подбирать в зависимости от количества фаз. В этом случае подобрать его будет достаточно просто. Прибор должен соответствовать количеству фаз.

Можно выбрать УЗО по номинальному току. Это показатель величины тока, не причиняющего вреда прибору при длительном использовании. В зависимости от номинального тока подбирают прибор. Это значение указывают непосредственно на приборе. К тому же его придется защищать с помощью автоматических выключателей. Это связано с невозможностью УЗО с правиться со сверхтоками, например, при коротком замыкании.
УЗО должен быть рассчитан на номинальный ток, превышающий сумму всех токов подключенных к нему автоматов.

Номинальный ток – это тот ток, при котором происходит срабатывание прибора, он тоже указывается на корпусе.

Важен и тип срабатывания прибора:

Электромеханические УЗО не зависят от состояния сети и будут работать даже при некоторых неисправностях.

Электронные гораздо дешевле своих собратьев. Но эти приборы считаются менее надежными. Они питаются от электросети, которую защищают. Поэтому качество работы такого устройства напрямую зависит от качества электросетей в помещении.
Тип прибора можно узнать взглянув на схему на корпусе прибора. Специалисты однозначно советуют приобретать электромеханические приборы.
