Редуктор давления для газгольдера: принцип работы, конструктивные особенности и инструктаж по замене

Разновидности

Редукторами оснащаются баллоны для хранения различных газов – ацетилена, водорода, аргона, кислорода, пропан-бутана и т.д. Для удобства их окрашивают в различные цвета. Редуцирующие устройства условно делятся на модели для горючих и негорючих смесей. Баллоны для горючих газов оснащаются левой резьбой. На емкостях второго типа используется правая резьба. Благодаря этому предотвращается ошибочная коммутация редуктора для другого типа газа.

Редуцирующие приспособления, с помощью которых оснащаются емкости со сжиженным углеводородом, дополняются развитым оребрением. Это предотвращает замерзания газовой смеси внутри подающего патрубка. Редукторы, предназначенные для эксплуатации в промышленных условиях, обычно имеют в комплекте 1-2 манометра.

Регулировка газового редуктора

Регулировка газового клапана — дело ответственное. И браться за него самому стоит только в случае, если вы специалист по ГБО и уверены в своих силах. В обратном случае, мы советуем обратиться к профессионалам в сервисный центр. Тем более, что таких сервисов за последние годы стало появляться все больше и больше.

Помните о том, что неквалифицированная регулировка газового редуктора может привести к утечке газа и к неконтролируемому росту и/или падению давления в газовом баллоне. Нет нужды говорить о том, насколько это может быть опасно.

Как правило, при возникновении неполадок в газовом редукторе, их можно устранить путем замены той или иной детали редуктора, — в случае, если редуктор разборный. Если же он неразборный, то нужно будет покупать новый редуктор.

Если вы взялись сами за регулировку газового редуктора, то начинайте с выставления холостого хода. Затем после каждой из прогазовок выкручивайте винт чувствительности на четверть оборота, пока не получите верной реакции на резкое открытие дросселя.

После этого нужно настроить подачу. Доведите обороты двигателя при помощи дросселя до 3000 оборотов в минуту, после этого закручивайте дозатор подачи газа (винт), пока обороты не начнут снижаться. Затем можете попробовать проехаться и посмотреть, насколько откликается оборудование на ваши действия.

Описание механического датчика

Механические датчики давления пользуются большей популярностью у потребителя, что объясняется их главным преимуществом – независимостью от электричества. Для включения прибора не требуется дополнительная розетка.

Основное назначение прибора – включение и выключение насосного оборудования при достижении определенных значений давления. Подключение насоса к системе осуществляется через датчик.

Наиболее распространенная модель механического датчика – РДМ-5, его основными узлами являются следующие элементы:

Металлическая платформа.
Поршень.
Мембрана.
Большая и малая пружина.
Болты и гайки регулировки.
Корпус из пластика.
Электрические контакты.

В зависимости от выполняемых функций и наличия дополнительных узлов все датчики можно разделить на несколько групп:

Простые реле давления.
Реле давления с дополнительным датчиком защиты от «сухого» хода.
Контроллеры давления, оснащенные манометрами, датчиками, имеющие возможность выполнять различные функции.

Стоит отметить, что электронный датчик давления воды в системе водоснабжения со встроенным реле давления и манометром имеет более сложное устройство, чем механические приборы. Благодаря наличию множества функций электронные приборы позволяют предотвратить перепады давления воды в системе водоснабжения. Независимо от работы насоса вода подается с равномерным напором. Использование такого прибора в водопроводной сети частного дома делает более удобным и легким полив насаждений на приусадебном или дачном участке. Это особенно актуально для садоводов в жаркий летний сезон.

Датчик давления в водопроводе для контроля работы насоса в большинстве случаев присутствует в системе водоснабжения с гидроаккумулятором (детальнее: “Правильное подключение гидроаккумулятора к системе водоснабжения – инструкция по установке”)

Важно понимать, что для частного строения, расположенного в местах с постоянными перебоями электропитания, лучше всего установить накопительную емкость большого объема. Оптимальным местом расположения гидробака в этом случае будет чердачное помещение

Монтаж датчика выполняется на участке водопровода непосредственно перед накопительной емкостью. Основная функция датчика – постоянное измерение давления воды в сети и сравнение их с установленными значениями.

Вся система работает по определенной схеме. При снижении давления воды ниже установленных значений происходит замыкание контактов, и насос начинает забор воды. Заполнение гидробака водой приводит к повышению давления внутри емкости и при достижении верхних заданных параметров контакты размыкаются и насос выключается.

Периодичность включения и выключения насоса зависит от следующих показателей:

Объем накопительного резервуара.
Напор воды в системе.
Количество потребляемой воды.

Подача воды в точки разбора вначале осуществляется из накопительной емкости. С уменьшением ее объема в гидробаке давление в системе также понижается, что приводит к включению насоса. В результате вода наполняет гидроаккумулятор и поступает в открытые краны точек разбора. Работа насоса не прекращается до тех пор, пока давления в накопительной емкости не достигнет верхнего предельного значения.

При выборе гидроаккумулятора следует учесть несколько факторов. В частности речь идет о количестве проживающих людей, наличии сантехнических приборов и их количестве. Объем накопительной емкости должен обеспечивать бесперебойную подачу воды во все точки разбора.

Заправка под горловину (более 85%)

Комментарий по ситуации

Ограничение на 85% необходимо, чтобы топливо испарялось и переходило в газообразную фазу. Но главное — свободное пространство защищает трубопровод от попадания жидкости при кипении.

Автор отзыва в следующем комментарии признается, что уровнемер «заклинило» на 70% и дальше заправляли на глазок. Так делать нельзя!

Ответ инженера Евгения Калинина

После перезаправки возникают две ситуации:

клапан отбора «плюется» жидким газом и создает пожароопасную ситуацию;

жидкость может повредить редуктор.

Лишнее топливо нужно откачать. Вызов газовоза стоит 15 тысяч рублей до большой бетонки. Редуктор необходимо утеплить и обогреть.

Опасность создает именно постоянное стравливание газа для сброса давления. Сама емкость не взорвется — внутреннее давление будет в районе 15 бар максимум.

Современные емкости с исправным оборудованием невозможно вывести из строя заправкой свыше 85%. Но если поплавок с отсекателем заклинило — не пытайтесь залить под завязку, это опасно!

Как удалить излишки

Вызовите газовоз и откачайте СУГ через клапан отбора жидкой фазы. Можно воспользоваться клапаном вывода конденсата — одновременно с водой слить и часть топлива.

Если перелито немного (3-5%), есть вероятность, что топливо само «успокоится» и выброс жидкой фазы прекратится.

Конкретика

Как уже было замечено, редукторы могут быть бытовыми и промышленными. Также универсальные модели.

Это простые модели. Они используются в быту и на природе. Вместе с домашними газовыми баллонами монтируются изделия РДСГ. Они отличаются очень простой конструкцией. Благодаря чему газ можно задействовать лишь в бытовых плитах. Эти изделия стоят мало и очень надёжны. Ещё существует редуктор типа Лягушка, есть модель РДСГ-1. Их следует применять только в баллонах с объёмом 12 – 50 л.

Класс универсальных настраиваемых редукторов имеет более сложную конструкцию и больший потенциал. Это отличный вариант для бытового применения и для работ в домашнем цеху. Изделия присоединяются к баллонам резьбовым способом, фиксируются надёжно.

Категория профессиональных моделей создаётся из лучших износоустойчивых материалов. У них высочайшее качество сборки и настройки: 0,4 — 1,6 МПа.

Часто многие дачники и любители походов задаются такими вопросами, как: а нужен ли редуктор для газовой горелки? И нужен ли редуктор для газовой плиты на даче? Стабильная и безопасная работа любых газовых приборов и в любых условиях необходима всегда. Даже, если острой необходимости в редукторах там нет, подстраховаться не помешает. Остаётся решить, какой редуктор нужен для газовой плиты.

Так как плита и горелка работают на пропановой основе, нужен пропановый редуктор. Подобрать эти изделия нужно, изучив их и сопоставив их характеристики. Из них ключевые это:

Назначение прибора.
Высшее входное давление.
Функциональное давление.
Высший расход газа.
Метод присоединения.
Планируемый эксплуатационный срок.
Стоимость.

Например, если у вас планируется подключение настольной портативной плитки только по выходным, расход газа по вашим расчётам – 5 л в месяц, то вам нужна ёмкость на 5 л и редуктор Балтика РДСГ-2.

Здесь часто возникают вопросы – а что вообще делает газовый редуктор Лягушка? Почему он так назван? Каково его назначение?

Почему лягушка? Это устройство прямое. В нём газ следует через штуцер. Открывается клапан и прижимается к седлу пружиной. Газ с высоким давлением не проникает в камеру. Мембрана вытесняет клапан из этого седла. Давление плавно снижается до рабочих значений аппарата, к которому монтирован редуктор.

Пружина выпрямляется. Клапан отсоединяется от седла и не мешает потоку газа. При росте давления пружина вновь придавливает клапан, газ не идёт. Такое принцип напоминает прыжки лягушки. Да и по форме прибор на неё похож.

При необходимости подключения композитной ёмкости к тепловому зонтику лучше использовать импортные изделия с разъёмом KLF

Для ведения газовой сварки в домашнем цеху оптимально подходит профессиональная модель БПО 5-3 Krass. Она гарантирует расход максимум 5 м 3 в час и позволит настраивать рабочее давление до 0,4 МПа. И для этой задачи у неё есть маховик и манометр. Благодаря последнему можно скрупулёзно назначать давление под нужды газовой сварочной техники.

Последовательность установки и использования

Пропановый редуктор любого типа и исполнения считается техникой повышенной опасности, поэтому при его установке необходимо соблюдать ряд обязательных требований:

Помещение (если редуктор монтируется к внутреннему потребителю) тщательно проветривается. Причём окно/форточка должно оставаться открытым в течение всей продолжительности первичного пуска.
Верная последовательность пользования устройством такова: вначале плавно открывается вентиль на баллоне с пропаном. Затем открывается вентиль редуктора и лишь потом – газопотребляющей техники. Вращением маховичка регулировочного винта устанавливается необходимый уровень рабочего давления. Отключение производится в обратном порядке. При появлении посторонних звуков – щелчков, шипения и пр. – техника незамедлительно отключается.
После установки стабильного прохождения газа через редуктор следят за показаниями стрелки манометра, которая не должна отклоняться больше тех значений колебания давления, которые указаны в паспорте. В противном случае использование техники прекращают. Особенно опасным считается медленное увеличение давления газа.

Раз в 2…3 месяца герметичность всех соединений проверяют, а при необходимости – подтягивают резьбовые крепления.
При необходимости регламентного обслуживания пропанового редуктора – продувки клапана – устройство отсоединяют от газовой магистрали, после чего выпускают остаток газа из всех рабочих полостей устройства. Все последующие операции выполняются только в специальных мастерских, которые располагают испытательными стендами.
После окончания применения входной вентиль на редукторе закрывают до упора. В этом случае заневоливание пружины исключается, а её работоспособность увеличивается.
Для соблюдения правил противопожарной безопасности между редуктором и газопотребляющей установкой желательно предусматривать устройство пламягасительных приспособлений.

«>

Принцип работы редуктора

Присоединение устройства к баллону с газом производится при помощи накидной гайки, резьба на которой строго определена: Сп21,8LH (левая). Это сделано для того, чтобы исключить возможность подключения редуктора для другой техники. Присоединительная гайка выполняется из латуни, и обязательно снабжается переходным выступом, что предотвращает возможные утечки газа. При использовании пропановых баллонов, изготавливаемых по евростандарту KLF с уже установленным уплотнительным кольцом и фильтром на штуцере, потребуется ещё специальный переходник.

Пропановый редуктор работает так. Газ из баллона проходит сначала через сетчатый фильтр, откуда поступает в нижнюю камеру с высоким давлением. Далее производится настройка требуемого значения рабочего давления. Для этого регулировочный винт вращают по часовой стрелке, воздействуя на задающую пружину. Пружина толкает нажимной диск, и через редуцирующую пружину, толкатель и мембрану передаёт усилие на редуцирующий клапан. Тот открывается, и через возникающий зазор между клапаном и его седлом открывает путь пропану в рабочую камеру. Для контроля фактического давления газа служит манометр низкого давления. Для того, чтобы присоединить к устройству рукав газовой горелки, резака или иного агрегата предусмотрен выходной присоединительный ниппель. Для соединения используют обычно накидную гайку с резьбой М16×1,5LH.

При подаче газа под исходным давлением происходит следующее: мембрана перекрывает впускной клапан (уровень требующегося для этого давления зависит от площади мембраны, её диаметра и настройки задающей пружины). От степени перекрытия отверстия зависит уровень давления пропана на выходе из редуктора. Поскольку при подаче газа высокого давления мембрана совершает скачкообразное перемещение, бытовые газовые редукторы такого типа нередко именуют «лягушкой». «Лягушка» — типичный представитель пропанового редуктора, который используется для снабжения газом несложных бытовых устройств. В отличие от вышеупомянутых устройств БПО 5-3, БПО 5-4 и т.п., «лягушка» не имеет узла регулировки давления входного газа, и её работоспособность определяется исключительно физико-механическими характеристиками материала мембраны. Поэтому такие редукторы рассчитаны на применение строго в тех условиях, которые заданы , как правило, имеют пониженные эксплуатационные возможности (в частности, расход и давление на выходе), но зато более компактны и отличаются меньшей ценой (290… 350 руб. против 450…700 руб. — для однокамерных устройств или 1200…1300 руб. – для двухкамерных). Подключение «лягушки» допустимо выполнять при помощи хомута.

https://youtube.com/watch?v=jRuGH9JFa0M

Продувка емкости и безопасность

Сейчас водитель-заправщик подсоединяет непосредственно пистолет к газгольдеру для того, чтобы осуществить его заправку. Очень важный момент

Обращаем на это пристальное внимание. Чтобы вокруг в радиусе желательно 30-50 метров не велись никакие не сварные работы, не резка металла, чтобы не было никаких искр

Никто не курил. По технике безопасности даже запрещено пользоваться мобильными телефонами. Потому что при заправке газа происходит продувка емкости. То есть газ вместе с воздухом выходит наружу. Соответственно, скапливаясь, есть риск и возможность его возгорания. Кстати, по поводу техники безопасности, водитель обязательно должен быть одет в комбинезон. У него должно быть максимально защищены ноги, руки. Потому что газ находится при отрицательной температуре и он довольно-таки сильно может обжечь кожу.

Если вы находитесь рядом с газгольдером во время заправки, вы также должны быть максимально защищены от возможных поражений кожи.

В газгольдере слышен шум — это еще пока не заправка началась, а водитель открыл кран для того, чтобы избыточное давление воздуха, которое там собралось, вышло. При заправке газгольдера, газ, который бочку заполняет, одновременно вытесняет оттуда воздух для того, чтобы емкость была полностью заполнена газом. Потому что если в ней останется воздух, то это будет влиять на работу котла. Будут перебои. Потому что воздух не горит, а газ горит. Нам нужно, чтобы там был полностью чистый газ. Поэтому для этого из бочки нужно весь воздух стравить.

Как настроить газовый регулятор?

Заводские настройки давления газа на выходе в редукторах могут отличаться от оптимального для данной сети, поэтому прямая регулировка рабочего давления в редукторе бензобака происходит при его установке. Физическое значение зависит от натяжения основной пружины сжатия, которое изменяется при изменении положения регулировочного винта.

В двухступенчатых стабилизаторах регулировочный винт можно ставить только на первую ступень редуктора. Эти устройства включают модели: Cavagna Group тип 524, GOK PS 16 bar POL x IG G1 / 2 PSK CIS, SRG 7,5 кг / ч.

В некоторых более дорогих моделях итальянской компании Cavagna Group, немецкого GOK, американского Fisher вторая ступень регулятора также оснащена регулировочным винтом.

На рынке есть редукторы для газовых баллонов, в которых рабочий блок задействует комбинацию двух ступеней редукции. Оснащенный такими же системами управления и безопасности, он обеспечивает выходное давление 37-50 мбар

Обе ступени регулятора высокого давления можно выбрать отдельно, поэтому полный набор ступеней может быть выбран пользователем независимо. В этом случае редукторы газа, подключенные к сложному клапану, всегда имеют винт регулировки давления, а вторая ступень может быть винтовой или безвинтовой.

Наиболее распространенными регулируемыми редукторами второй ступени являются устройства Cavagna Group, тип 992, 998, 998-4.

Первый этап регулирования давления происходит на клапане отбора проб паров газа с помощью встроенного манометра. Затем газ поступает в камеры редуктора. Если в них нет регулирующих устройств, манометр устанавливается непосредственно на выпускном патрубке.

Практически во всех редукторах для газовых баллонов давление на выходе регулируется винтом. Регулировочный винт проворачивается гаечным ключом через отверстие, расположенное под съемной крышкой редуктора.

Повороты по часовой стрелке увеличивают давление на выходе, повороты противотока уменьшаются.

Помимо манометра и винта, предохранительный клапан поддерживает оптимальное состояние системы. Если давление в камерах превышает норму, через нее произойдет аварийный сброс газов в атмосферу

На выходе из бака, после клапана выбора парогазовой фазы, вещество поступает на первую ступень редуктора, стабилизатор преобразует высокое давление в диапазоне от 0,2 до 4 бар в зависимости от модели устройства.

Вторая ступень снижает стабильное давление, необходимое для работы подключенного оборудования, равное 10-200 мбар.

Технические характеристики пропанового редуктора БПО 5-3

Редуктор пропановый БПО 5-3 выпускается предприятием Krass. Сохраняя общие для пропанового редуктора принципы работы, он выгодно отличается от бюджетного БПО 5-2:

Вес 0,67 кг.
Длина × Ширина × Высота 164 × 108 × 136мм.
Рабочая температура -15+45˚С.
Максимальное давление на входе 25 кг/см3.
Рабочее давление, 4 кг/см3.
Максимальный расход газа 5 м3/час.
Способ подключения W 21,8-14 ниток на 1″ LH.
Рабочий выход М16х1,5 LH.

Технические характеристики пропанового редуктора БПО 5-3

Редуктор пропановый БПО 5-3 производства Krass заслуженно считается уже не любительским, а профессиональным устройством.

Следует отметить, что под именем БПО 5-3 Ridius выпускает свой пропановый редуктор и дочерняя компания Вырицкого завода металлоизделий, однако характеристики и материалы корпуса, применяемые Ridius, не позволяют отнести их продукцию к классу профессиональных.

Назначение баллонного пропанового редуктора БПО 5-3

Пропановый редуктор БПО 5-3 используется для понижения, стабилизации и управления напором напором бытового газа, подаваемого из стандартных баллонов таким потребителям, как сварочные горелки и резаки, обогреватели и большое количество других разновидностей потребителей.

Комплектность газового пропанового редуктора БПО 5-3

устройство в сборе;
ниппель для подключения шлангов диаметром 6,3 или 9 мм;
гайка;
техпаспорт изделия;
упаковочная коробка.

Комплектность газового пропанового редуктора БПО 5-3

Преимущества баллонного пропанового редуктора БПО 5-3

точная установка рабочего давления
лазерное нанесение параметров на корпус
эргономичный регулировочный маховик
штрих-код производителя на корпусе упрощает учет, логистику и комплектацию заказов для продавца

Устройство и принцип работы пропанового редуктора БПО 5-3

Пропановый адаптер исполнен по однокамерной схеме, однако отличается большей площадью мембраны, большим ходом штока и большим размером маховика. Все эти конструктивные преимущества позволяют точнее выставлять и регулировать рабочее давление.

Корпус пропанового редуктора выполнен целиком из латуни, что повышает прочность, надежность и удлиняет срок эксплуатации

Топ-5 газгольдеров для частного дома

Разберем подробнее, какие производители газовых емкостей завоевали наибольшее доверие и чья продукция имеет высокое качество и длительный срок службы.

VPS

Чешская компания-производитель. Начало деятельности – 1953 год. Специализация — работа с любыми видами технологий, которые используют сжиженный углеводородный газ. На российском рынке компания с 2002 году.

Фото: газовые ёмкости «VPS»

В ассортименте горизонтальные резервуары объемом от 2700 до 10000 л, что позволяет обслуживать котлы при мощности от 25 до 85 кВт.

Сверху стальной корпус покрыт защитной эпоксидной пленкой. Рабочий диапазон температур газгольдера составляет от -40 до +40 градусов.

В производство запущены цистерны с двумя типами горловин:

80 см – суровый климат;
60 см – для более мягких, европейских условий эксплуатации.

Длина патрубков достигает 50 см.

Вся продукция соответствует европейским нормативам качества, имеет сертификат качества и паспорт изделия с русским переводом. Средняя цена на газгольдеры VRS – от 290000 рублей и выше.

«Медведь» (Россия)

Отечественная компания, которая считается одной из лучших на российском рынке газгольдеров. Производственные мощности расположены в Клину, Московской области. Осуществляют доставку во все регионы страны. Продукция всегда есть на складе. Ассортимент включает более 10 моделей резервуаров разного объема с возможностью как наземной, так и подземной установки. Есть в наличии и мобильные газгольдеры.

Фото: газгольдеры «Медведь»

Для изготовления применяется сталь 09Г2С. Минимальная толщина 5 мм. Дно резервуара производится с использованием технологии горячего штампа. Запорная арматура немецкого производителя GOK. Перед покраской все емкости обрабатывают дробеструйным способом, чтобы убрать шероховатости. Комплектуется изделие патрубками длиной до 65 см. Срок службы газгольдера по паспорту – 35 лет. Соответствует ГОСТ 8713-79. Весь ассортимент имеет сертификаты качества с полноценным гарантийным обслуживанием.

Емкость в 600 л обойдется примерно в 60000 рублей, в 5700 л – 210000 рублей.

«Шельф» (Россия)

Российская компания существует уже 14 лет. Производственные мощности находятся в Ростове-на-Дону. Компания делает емкости, в которых можно хранить сжиженный углеводородный газ.

Фото: газовая станция «Shelf»

Для бытовых целей производится 7 типов цистерн объемом 2700–10000 л.

Срок службы по паспорту – от 20 лет. Материал корпуса – низкоуглеродистая сталь со специальными легирующими добавками. Сверху нанесено полимерное антикоррозийное покрытие. Высота патрубков – 50 см. Продукция компания хорошо показала себя даже при эксплуатации в суровых климатических условиях.

Цены на их газовые цистерны – 170000–390000 рублей.

FAS

Совместное производство России и Германии. Компания на рынке уже 10 лет. Объем выпускаемых резервуаров – 2700–20000 л. Материал – сталь типа 09Г2С. Минимальная толщина металла – 6,6 мм.

Фото: резервуары для газа «FAS»

Запорная арматура от компании REGO. Защитное покрытие корпуса – Permacor. Срок эксплуатации по паспорту – 30 лет. Весь ассортимент соответствует действующим нормативам качества. Цены колеблются в зависимости от типа, объема, комплектации и в среднем составляют 250000–850000 рублей.

Dages

Это российско-немецкая компания, хотя производственные мощности сосредоточены в Чехии. В России компания известна уже больше 10 лет.

Фото: газгольдеры от российско-немецкой компании «Dages»

Выпускает емкости объемом 2700–10000 л.

Газгольдеры рассчитаны больше на промышленные масштабы. Для бытового применения количество моделей ограничено.

Модель типа «Росстандарт-1» подходит для местностей с высоким уровнем грунтовых вод. Корпус покрыт полимерно-эпоксидным защитным слоем.

Заявленный срок эксплуатации – 30 лет.

Их продукция стоит примерно 200000–380000 рублей.

Конструкция

Существует два вида конструкций: устройство прямого типа и устройство обратного типа. В устройстве прямого типа газ, поступающий из баллона, давит на клапан снизу и открывает его. Если давление на выходе ниже рабочего давления, мембрана выгибается и открывает редуцирующий клапан, осуществляя подачу газа из баллона. Для регулирования давления необходимо вращать регулирующий винт.

В устройствах обратного типа регулировка осуществляется как раскрытием клапана, так и выгибанием мембраны. Для контроля давления газа в баллоне и на выходе из аппарата рекомендуют установку двух манометров. Устройства обратного типа характерны тем, что у них повышается рабочее давление по мере расхода газа в баллоне.

ГК «КЕДР» выпускает и реализует проверенные временем углекислотный редуктор УР-6 и его улучшенную версию КЕДР УР-6-6м. Они относятся к одноступенчатым баллонным редукторам прямого типа и состоят из следующих элементов:

Устройства обеспечивают рабочее давление 0,6 мПа и имеют пропускную способность 6м 3 /час. Ознакомиться с характеристиками, заказать и купить углекислотные редукторы можно на сайте производителя КЕДР в Москве.

Принцип работы редуктора

Присоединение устройства к баллону с газом производится при помощи накидной гайки, резьба на которой строго определена: Сп21,8LH (левая). Это сделано для того, чтобы исключить возможность подключения редуктора для другой техники. Присоединительная гайка выполняется из латуни, и обязательно снабжается переходным выступом, что предотвращает возможные утечки газа. При использовании пропановых баллонов, изготавливаемых по евростандарту KLF с уже установленным уплотнительным кольцом и фильтром на штуцере, потребуется ещё специальный переходник.

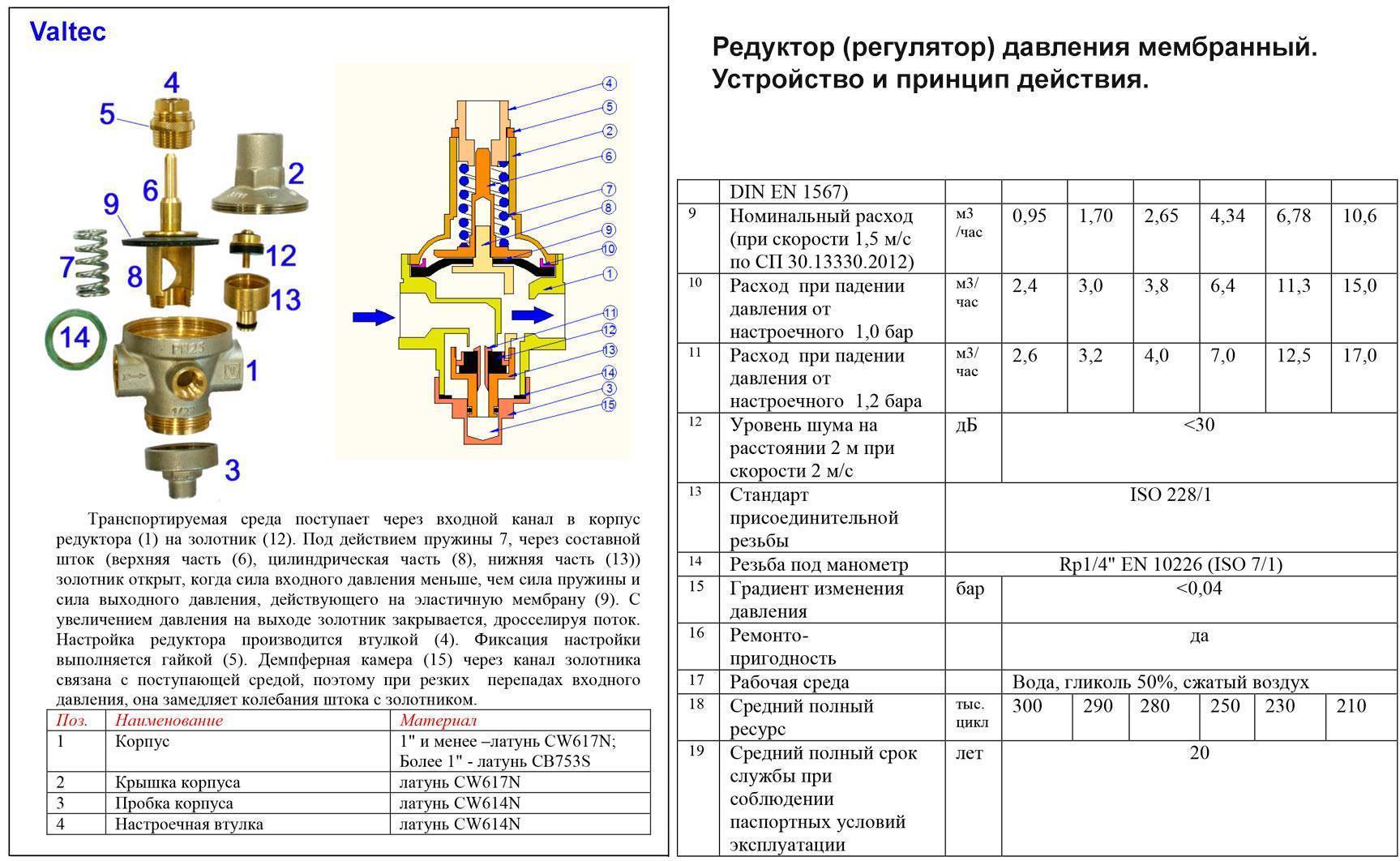

Принцип работы редуктора

Хотя один или оба компонента могут быть окрашены или облицованы, электрохимическую коррозию нельзя игнорировать. Коррозия деталей или отказ компонентов может быть ускорена в суровых условиях

Производители, а также пользователи, которые работают с регуляторами в важной служебной задаче, должны учитывать эти проблемы при рекомендации или покупке регуляторов давления. Многие промышленные регуляторы имеют эластомерные компоненты, такие как усиленные неопреновые диафрагмы, сидения или витонные соединения, нитриловые уплотнительные кольца и т.д

эластомеры могут быть очень чувствительны к экстремальным изменениям температуры и к элементам. С течением времени эти материалы становятся хрупкими или хрупкими. Это ухудшение может привести к некоторой форме утечки регулятора.

Пропановый редуктор работает так. Газ из баллона проходит сначала через сетчатый фильтр, откуда поступает в нижнюю камеру с высоким давлением. Далее производится настройка требуемого значения рабочего давления. Для этого регулировочный винт вращают по часовой стрелке, воздействуя на задающую пружину. Пружина толкает нажимной диск, и через редуцирующую пружину, толкатель и мембрану передаёт усилие на редуцирующий клапан. Тот открывается, и через возникающий зазор между клапаном и его седлом открывает путь пропану в рабочую камеру. Для контроля фактического давления газа служит манометр низкого давления. Для того, чтобы присоединить к устройству рукав газовой горелки, резака или иного агрегата предусмотрен выходной присоединительный ниппель. Для соединения используют обычно накидную гайку с резьбой М16×1,5LH.

Типичные режимы отказа Отказ внутренних компонентов обычно приводит к утечке в регулируемую газовую среду. Нет никаких индикаторов поверхности, что отказ произойдет в одном из основных компонентов. В регуляторах обычно есть две области, вызывающие озабоченность. Первая — утечка газа в атмосферу внешних портов или диафрагмы. Неисправность порта является необычной, если не были изменены аксессуары или заводские индикаторы, или настройки кручения меньше рекомендованных. Также может произойти утечка, если порты портов были повреждены из-за новых соединений.

При подаче газа под исходным давлением происходит следующее: мембрана перекрывает впускной клапан (уровень требующегося для этого давления зависит от площади мембраны, её диаметра и настройки задающей пружины). От степени перекрытия отверстия зависит уровень давления пропана на выходе из редуктора. Поскольку при подаче газа высокого давления мембрана совершает скачкообразное перемещение, бытовые газовые редукторы такого типа нередко именуют «лягушкой». «Лягушка» — типичный представитель пропанового редуктора, который используется для снабжения газом несложных бытовых устройств. В отличие от вышеупомянутых устройств БПО 5-3, БПО 5-4 и т.п., «лягушка» не имеет узла регулировки давления входного газа, и её работоспособность определяется исключительно физико-механическими характеристиками материала мембраны. Поэтому такие редукторы рассчитаны на применение строго в тех условиях, которые заданы , как правило, имеют пониженные эксплуатационные возможности (в частности, расход и давление на выходе), но зато более компактны и отличаются меньшей ценой (290… 350 руб. против 450…700 руб. — для однокамерных устройств или 1200…1300 руб. – для двухкамерных). Подключение «лягушки» допустимо выполнять при помощи хомута.

Диафрагмы представляют собой динамические и гибкие компоненты, которые движутся в осевом направлении, когда давления и потоки газа колеблются через регулятор. Когда диафрагма находится под давлением, а затем расслаблена, мы говорим о последовательности или цикле. Утечки из диафрагмы могут возникать, если они превышают ее нормальный срок службы. Как правило, это большая проблема в металлических диафрагмах, чем в эластомерных диафрагмах. Чрезмерное изгиб металлической диафрагмы может вызвать радиальную щель, которая позволяет газу выходить в атмосферу через вентиляционное отверстие в крышке.
