Ремонт дренажного насоса своими руками: пошаговый инструктаж

Критерии выбора

‘; } ?> Есть несколько правил, которые следует соблюдать в случае выбора аппарата: Необходимо учитывать вид перекачиваемой жидкости – здесь обращают внимание на величину фракций в грязной воде. Нужно внимательно ознакомиться с основными параметрами дренажного агрегата, чтобы остановить свой выбор на определенной модели

Это, прежде всего:

напор – данная величина для оборудования средней производительности составляет 7-10 метров. В некоторых моделях она достигает более 30 метров. Данные относительно напора насоса зависят от расстояния, на которое планируется подавать жидкость;
производительность – выбор зависит от объема резервуара. Например, для емкости в 40 «кубов» достаточно аппарата с 10 кубовой производительностью в час. Для промышленных целей нужны более производительные насосы – около 100 м³ /час и более;
глубина погружения аппарата – максимальное данное значение достигает 5 -15 метров, а минимальное — 0,3 — 0,9 метра.

Следует помнить: когда агрегат работает, его насосная часть должна быть под водой.Кроме этого, нужно знать, от каких моментов зависит продолжительность срока эксплуатации насоса:

качество материалов, из которых изготовлены элементы оборудования;
температура перекачиваемой грязной воды, она не должна быть более +50°С;
диаметр прохода стоков;
наличие защиты от возможного перегрева. Обычно в насос встраивают термореле (оно отключит питание, если температура жидкости становится критической) и поплавковый выключатель.

Особенности конструкций безпоплавковых аппаратов

Примерная скорость откачки воды дренажником составляет около 180 л за минуту. Рабочая мощность зависит от таких факторов:

условия, в которых он эксплуатируется;
удаленность от источника воды;
степени погруженности в жидкость;
загрязненности откачиваемой жидкости.

Необходимо учитывать, что ремонт дренажных насосов может понадобится после откачки слишком горячей воды, ведь не все модели предназначены для работы в экстремальных условиях.

Строение дренажного оборудования

Современный дренажный насос без поплавка в конструкции имеет пару патрубков:

входной, контактирующий с засасываемой поверхностью жидкости из резервуара;
выходной, отводящий воду в определенную владельцем область.

Во время процесса никакие капли жидкости не должны попадать в район электродвигателя, так как это способно привести к выходу его из строя. Для того чтобы не доводить до ремонта фекальных насосов или других дренажников, стоит позаботиться о том, чтобы откачка происходила быстрее притока в емкость.

К канализационным системам можно подключаться посредством патрубков, при этом необходимо очень четко устанавливать их в соотношении с диаметрами канализационных труб, практически исключая возможное появление зазоров.

Основное преимущество дренажного насоса без поплавка заключается в высокой степени мобильности. При этом ремонт дренажных насосов данного типа осуществляется легче, чем их аналогов.

Конструкция поплавковых аппаратов

Схемы с применением поплавков являются более защищенными. Относительно небольшая стоимость данных агрегатов также является положительным фактором. Поплавковый элемент, отвечающий за выключение, располагается, как правило, в отдельном пластиковом боксе.

Существуют два типа таких элементов:

легкие, актуальные для отвода воды и в водоснабжении;
тяжелые, востребованы в дождевых сточных полостях и канализации.

При выборе поплавка необходимо проконтролировать его максимальную герметичность и качественную изоляцию подводящего кабеля.

Наиболее часто встречающиеся неполадки

Если не работает фекальный насос либо требуется ремонт насосов Джилекс, то вероятными причинами поломок могут быть следующие случаи:

перегорела обмотка электродвигателя, при этом может появиться характерный запах;
поплавок может быть заклиненным ниже горизонтали пуска;
произошел выход из строя пускового конденсатора;
крыльчатка расклинена вследствие попадания посторонних механических частиц.

Также необходим ремонт насоса Джилекс своими руками, если слышится гул от него, но прокачка воды не идет:

произошел обрыв штока;
рабочий клапан поврежден;
разболталось крепление штокового амортизатора;
поврежден электрокабель.

Этот список включает наиболее популярные причины поломок, но случаются индивидуальные ситуации или же происходит одновременно несколько нештатных ситуаций.

Восстановительные работы

Ремонт насоса Джилекс своими руками или другого дренажного оборудования не всегда возможно провести без специальных инструментов. В некоторых случаях даже они не помогут, так как потребуется дорогостоящая замена деталей или целых узлов.

Причины возникновения поломок

Неправильная эксплуатация прибора. Следует различать дренажник от фекальника, хотя на первый взгляд они похожи. Использование первого для выкачивания канализационных стоков недопустимо. Прибор служит только для откачки условно чистой воды. Неправильное использование часто приводит к поломке агрегата. Постоянное включение и отключение с интервалом меньше одной минуты – пагубно влияет на мотор и подшипники.
Повреждение кабеля. Питающий кабель – один из основных элементов помпы. Без него ничего работать не будет. Обрыв или преломление шнура приведет к обесточиванию агрегата. Кабель можно заменить самому, главное – выбрать верное сечение и количество жил. Нельзя проводить ремонт шнура только в месте КЗ. Лучше заменить его полностью, от вилки до насоса.
Редкий осмотр и неправильное обслуживание. Любой прибор нуждается в техническом контроле. Дренажник осматривают на предмет дефектов раз в полгода. Если агрегат находится в воде постоянно, то доставать его следует раз в квартал. Во время осмотра проводятся процедуры по смазке подшипников, протяжке фиксирующих болтов и гаек. Игнорирование данных действий приведет к поломке основных узлов прибора – потребуется ремонт дренажного насоса.
Работа агрегата всухую. Насос не должен работать без воды. Только в погруженном состоянии его можно включать в сеть. Хозяева оставляют агрегаты без присмотра, откачав всю воду, помпа не перестает работать, двигатель перегревается, и оплетка моторного отсека слипается между собой. Происходит короткое замыкание – устройство полностью сгорает, что приводит к значительным денежным затратам на дорогостоящий ремонт.
Неверно выбрана среда работы устройства. Существует мнение, что дренажник пригоден к откачке даже жидкости с высоким содержанием ила и глины. Конечно, это не так. На первых парах мотор справится с натуженным плотным слоем ила, но впоследствии движение густой фракции по шлангу будет создавать дополнительное сопротивление двигателю. В конце концов агрегат перестанет работать. Мелкая галька губительна для крыльчатки. Мощности прибора хватит, чтобы затянуть гальку в рабочее колесо, но вращение прекратится после попадания камней в шнеки миксера.
Неправильная установка агрегата. Нужно помещать в емкость или водоем, опуская корпус с поплавком на глубину. Необходимо помнить, что погружать прибор и ставить его на дно недопустимо.
Заводской брак. С этим явлением ничего сделать нельзя. Совет только один – не выбрасывать документы и чек на купленный товар.
Нарушение герметичности корпуса. Опуская прибор на глубину или в емкость для выкачивания жидкости, недопустимо бросать его или резко топить. Удар о камень или стенку резервуара приведет к образованию трещин в стыках или стенке насоса. Внутрь попадет вода, и двигатель сгорит или придет в негодность.

Распространенные неполадки

Характер поломки и причина ее возникновения:

Не гудит и не работает. Дренажник опущен в воду, поплавок всплыл и находится на поверхности, кабель подключен к цепи, но двигатель не работает, нет вибрации. Причиной поломки является несоответствие заявленной мощности мотора и электрической сети, к которой подключен прибор. Внимательно прочитайте характеристики помпы, его мощность и КПД. Насос опущен в воду недостаточно глубоко, и поплавок не срабатывает. Выньте прибор и, подняв подушку наверх, снова включите его в сеть.
Работает, но не качает. Двигатель включен, но вода не поступает на поверхность. Причин тому несколько. Забилась защитная сетка, блокирующая мусор и камни на дне корпуса. Поднимаем аппарат и вычищаем фильтр. Густая фракция попала в сбросной шланг, и произошел засор. При такой поломке его может выбить из основания насоса, если этого не произошло, нужно отсоединить его самостоятельно и промыть. Сломана крыльчатка. У нее могут сломаться шнеки или разрушиться подшипник, выяснить это можно, разобрав помпу.
Вибрирует и перегревается.Нарушилась оплетка электродвигателя, вода попала в моторный отсек, разрушился подшипник вала. Агрегат вибрирует и греется, при этом вода поступает рывками или вовсе прекратилась. Срочно обесточиваем оборудование и вытаскиваем его на поверхность. Причина поломки скрывается внутри. Для диагностики придется в обязательном порядке разбирать корпус. Сломаны несколько лопастей рабочего колеса. Вращение происходит эксцентриком и бьет по корпусу с одной стороны.
Слабый напор при исправно работающем двигателе – следствие поломки механической части помпы. Крыльчатка или подшипник, закупоривание сбросного шланга или всасывающего фильтра. Устраняется простым промыванием в чистой воде либо заменой механических деталей.
При подключении агрегата к сети срабатывает автомат. Предохранитель отключает сеть, если происходит замыкание. Проверить все электронные детали насоса. Кабель пройти тестером и выяснить, где произошло короткое замыкание – заменить его. Медная оплетка двигателя также подвержена опасности, если агрегат работал в сухую. Заменить оплетку или установить новый двигатель можно только в ремонтной мастерской.
Прибор работает, но сам отключается. Подключен к сети и работает, исправно качая воду. Вдруг самостоятельно отключается. Причина в несоответствии мощности мотора и электросети. Скачки напряжения также могут влиять на бесперебойную работу агрегата. Решение простое – детально изучить инструкцию и характеристики помпы, установить стабилизатор напряжения.

Причины поломки дренажного насоса

Причин поломки дренажных насосов достаточно много, вот наиболее часто встречающиеся из них:

Нарушение эксплуатационных норм (аппарат постоянно испытывает перегрузки, его погружают не полностью);
Не осуществляется постоянное техническое обслуживание помпы;
Помпа была неправильно смонтирована;
Возможно, это производственный брак.

Перед тем, как начинать ремонт, необходимо исключить последний из перечисленных вариантов. Если вы купили насос совсем недавно, то проверьте, может быть еще не истек срок гарантийного обслуживания, если таковое было. Потому что в том случае, если вы попробуете сами отремонтировать насос, то по гарантийному обслуживанию его больше не примут.

Чтобы не допустить поломки насоса, необходимо вовремя проводить его обслуживание

Профилактические меры во избежание ремонта дренажного насоса с поплавком, моменты, на которые необходимо обратить особое внимание:

Воздух, поступающий в насос, должен свободно проходить через него и выходить. Если воздух проходит не свободно, то где-то в насосе возникла воздушная пробка.
Не должно быть видимых повреждений на поршне.
Необходимо следить за расстоянием между клапанами и отверстием входа.

Принцип работы и причины неисправностей

Дренажные насосы делятся на два типа:

Глубинный. Такие приборы работают при погружении в перекачиваемую жидкость. К нему присоединен рукав, по которому и производится перемещение и выброс;

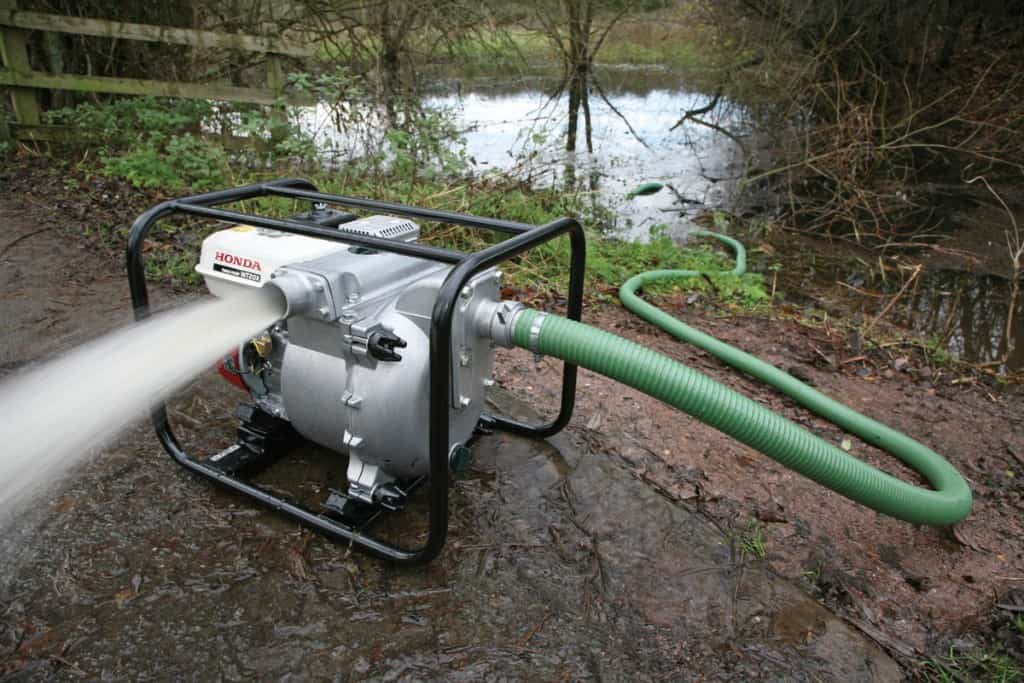

Насос, располагающийся на поверхности. От него отходят два шланга. Один из них тянется к резервуару, который подлежит осушению, а второй к месту выброса.

Возможные поломки связаны с условиями работы. Опасность заключается в том, что твердые частицы способны нанести механические повреждения рабочим узлам. Кроме того, дренажным насосам приходится работать в условиях повышенной влажности. Это грозит возникновением неисправности в электрической части.

Устройство дренажного насоса

Слишком загрязненная субстанция также может быть причиной того, что мощности эксплуатируемого перекачивающего оборудования становится недостаточно. В этом случае прибор не выносит нагрузки и выходит из строя.

Но, чаще всего, причина поломки скрыта в нарушениях правил эксплуатации агрегата. Например:

заборное отверстие поверхностного насоса не покрыто водой (рукав не утоплен);
глубинный насос погружен частично или не погружен вовсе (на недостаточную глубину);
иные причины попадания воздуха (запуск вхолостую, перенос без выключения и так далее).

Перечень симптомов, которые свидетельствуют, что требуется ремонт дренажного насоса, выглядит следующим образом:

не включается при наличии питания от электросети;
включается, но не качает;
сильно греется при работе;
начал гудеть не как обычно;
работает, качает, но при этом сильно гудит;
прочие побочные проявления.

В большинстве случаев можно решить проблему самостоятельно. Главное, чтобы вы не делали – отключите дренажный насос от электрической сети.

Самые простые причины поломки насоса

Ремонта фекального агрегата можно избежать, если на стадии его выхода из строя проверить входящее напряжение. Именно оно (а вернее его перепады) часто является причиной, по которой фекальный насос перестает работать. Поэтому прежде чем приступить к ремонту и разборке помпы, проверьте напряжение в сети. Если же с напряжением все в порядке, то придётся далее выявлять причины поломки и проводить ремонт оборудования.
Еще одной причиной, по которой фекальный насос отказывается работать, является воздушная пробка. Возникает такая неполадка вследствие неполного погружения помпы в активную среду или его неправильного монтажа (по наклоном в любую из сторон). В этом случае необходимо промыть агрегат и снова опустить его в перекачиваемую жидкость. Для устранения завоздушивания насос следует слегка наклонить, чтобы жидкость полностью вытеснила воздух из его рабочей камеры.
Случается и так, что просто не срабатывает поплавок в погружном фекальном насосе. Здесь достаточно вынуть агрегат, промыть его и опустить в ведро с водой. Если помпа не срабатывает, поднимаем поплавок и следим за её действиями. Завелся агрегат — значит, дело в поплавке, который забился или просто залип фекальными массами. Его нужно тщательно осмотреть и несколько раз поднять опустить.

При этом стоит помнить, что причиной, по которой фекальный насос не качает воду, может стать слишком большая мощность агрегата. В этом случае помпа работает усиленно, а вода просто не успевает просочиться к крыльчаткам оборудования. Чтобы исправить ситуацию, попробуйте просто опустить агрегат на большую глубину.

Типы фекальных насосов

Причины неисправностей дренажного насоса

Из строя может выйти как новое оборудование, так и оборудование, находящееся в эксплуатации более года. Вновь приобретенное устройство может выйти из строя из-за производственного брака при сборке: поврежденного поршня или неправильно подключенного клапана.

Сбои часто возникают из-за неправильной установки, если:

опустили агрегат на недостаточную глубину;
позволил воздуху попасть в отсек для забора воды;
входное отверстие для воды находится над водой и не залито жидкостью.

Эти дефекты легко исправить простой проверкой, но лучше не допускать их.На схеме установки погружного дренажного насоса помимо расположения основного оборудования можно увидеть монтаж напорного трубопровода с обратным клапаном и задвижкой

Чаще всего проблемы возникают при эксплуатации оборудования. Производитель устанавливает контрольные параметры, в пределах которых необходимо действовать (они декларируются в техническом паспорте товара). Если оборудование используется неправильно, не по прямому назначению, оно просто не выдержит нагрузки.

Например, дренажное устройство перекачивает грязную воду. Это означает, что могут возникнуть проблемы, если вы начнете перемещать чистую питьевую воду (для чего предназначены колодцы и модели колодцев). Напротив, слишком крупная грязь забивает фильтры, в результате чего насос перестает работать.

К тому же проблемы ждут, если оборудование простаивает, в «сухом» режиме – обязательно произойдет перегрев, который не всегда можно исправить самостоятельно. По недосмотру проблема может привести к дорогостоящему сервисному ремонту.

Отсутствие профилактики, редкие технические осмотры тоже могут стать причиной поломки. Многие проблемы можно избежать, если их предотвратить, заменив одну из деталей или проведя элементарную чистку.

Фотографии от Рабочее колесо – это рабочее колесо центробежного дренажного насоса, которое улавливает воду и передает ее в напорный трубопровод.Производительность агрегата и срок его службы зависят от состояния рабочего колеса. Дренажные рабочие колеса несут большую нагрузку. При снижении производительности насоса необходимо разобрать и очистить его насосную часть, осмотреть состояние крыльчатки. При необходимости замените крыльчатку (или несколько штук, в зависимости от модели)

Если оригинальной запчасти нет, ее оборачивают на заказ.При ремонте насоса и замене рабочего колеса обращайте особое внимание на состояние креплений и уплотнений. Допускается использование химикатов для растворения отложений

Для восстановления технических характеристик рабочего колеса и защиты от дальнейшего повреждения при перекачивании рекомендуется покрыть его полимерным компаундом. Рабочее колесо, покрытое защитным составом, служит значительно дольше незащищенная часть. После двух лет интенсивных работ на поверхности нет дефектов и ржавчины. Рабочее колесо является основным рабочим органом насоса. Состояние рабочего колеса насоса. Разборка насосной части сливного коллектора. Замена рабочего колеса при необходимости рабочее колесо насоса Восстановление технических качеств рабочего колеса Результат защиты рабочего колеса

Общие нюансы ремонта водяных насосов

При использовании гидронасосов важно быстро и вовремя обнаружить элементы, нуждающиеся в ремонте. Работоспособность деталей устройства определяется по косвенным признакам: производительность агрегата, пульсация давления, уровень шума и пр. Пользователи водяных насосов могут столкнуться с такими неисправностями:

Пользователи водяных насосов могут столкнуться с такими неисправностями:

не работает шнур питания;
напор жидкости слабый, не соответствующий мощности агрегата;
прекратилась подача продукта;
при запуске насоса «выбивается» электрика;
не включается насосный двигатель;
аппарат самостоятельно отключается;
в ходе работы возникают сильные вибрации, гул;
оборудование перегревается;
внутри аппарата подтекает вода;
сложности с системой управления.

Самостоятельный ремонт насоса осуществляется тогда, когда можно заменить дефектные детали, имеются необходимые запчасти или же несложно провести технические процедуры, к примеру по очистке аппарата. Процесс всегда начинают с разборки корпуса, затем уже ищут неисправные детали и подбирают идентичные.

К доступным самостоятельным действиям относятся, например, замена крыльчатки, поплавка, конденсатора, ремонт электрокабеля, удаление загрязнений.

Можно ли устранить проблему с насосом самостоятельно

Желание любого хозяина решить проблему с откачиванием воды без привлечения специалистов вполне естественно. Впрочем, не всегда это возможно, особенно если речь идет о серьезных неисправностях с механической или электрической частью аппарата.

Если дренажный насос гудит, но не качает воду при пониженном уровне жидкости, такая ситуация прописана практически в любом руководстве по эксплуатации данного оборудования. По возможности насосную часть необходимо опустить глубже или отобрать оставшуюся воду ручным способом.

При клине вала без разборки прибора не обойтись. Здесь понадобится специальный инструмент и определенные навыки ремонта подобных устройств. Механическая проблема зачастую решается с помощью замены рабочего колеса или подшипников. С электрической частью все гораздо сложнее, поскольку сгоревший двигатель нуждается в перемотке, которую можно осуществить только в заводских условиях.

Работоспособность дренажного насоса во многом зависит от его правильного размещения и соответствия качества откачиваемой воды возможностям аппарата

Перед разборкой прибора следует реально оценить свои знания и навыки. Непрофессиональный ремонт часто приводит к невозможности восстановления функциональности оборудования. Поэтому если дренажный насос гудит, но не вращается, лучше привлечь специалистов и избавить себя от необходимости покупки нового устройства.

Насос не работает

Причины могут быть следующие: разгерметизация корпуса, прогорание обмотки двигателя, поломка лопаток после попадания крупных твердых частиц. Проверьте герметичность, погрузив насос в ведро, также проверьте напряжение на розетках. Затем откручиваем болты и снимаем корпус. Запустите вал двигателя для крупных частиц. Если двигатель заклинивает из-за крупных включений, их следует удалить и, если возможно, заменить поврежденные рабочие кольца. Если крыльчатка и лопатки разрушены, их необходимо заменить.

Итак, посоветуйтесь со своим электриком. Отсоедините шнур питания от двигателя и, если обнаружены какие-либо расплавленные детали, замените весь шнур и вилку. Также следует проверить, не сломана ли обмотка двигателя. Если такое обнаружено, лучше доверить ремонт специалисту.

Ремонт после внезапного отключения

Работа прибора внезапно прерывается после нескольких минут или часов. Если это происходит 1-2 раза в день, то волноваться не стоит. Как только частотность превышает 3-4 раза, нужно разобраться в причинах. Открывает список таковых защитный механизм, который внезапно срабатывает. Его задача – не допустить «сухого хода» и перегрева, но при определенных обстоятельствах он может сработать

Вначале стоит обратить внимание на поплавок и нагревающий кабель

Иногда для определения поломки насоса следует использовать специальные электронные приспособления

Если чувствуется избыточное тепло, то нужно вникнуть в характеристики работы бытовой электрической сети.

Порядок действий выглядит следующим образом:

Проверить, правильно ли произведено подключение насоса к бытовой сети;
Убедиться, что напряжение в доме «не проседает» и не выходит за верхние границы, рекомендованные производителем насоса;
Если это имеет место, то насос с поплавком оснащается стабилизатором;
Все можно сделать своими руками за 1 час.

Существует несколько типов причин, приводящих к поломке насоса. Делятся они на механические, электронные и случайные. В первом случае речь идет о физическом износе частей или о попадании в них посторонних предметов. Ко второй категории относятся скачки напряжения и ошибки во время эксплуатации. Завершают список действия человека. Нерегулярное обслуживание и замена вышедших из строя элементов приводят к существенной поломке.

Источник

Устройство дренажника

В корпусе аппарата установлены:

Защитная сетка на днище прибора. Предотвращает попадание мусора и крупных деталей на крыльчатку.
Рабочее колесо (крыльчатка). Вращаясь, создает разряженную среду вокруг себя, за счет чего поглощается жидкость.
Подшипниковый щит. Защищает электродвигатель, ротор и вал от попадания влаги.
Ротор задает энергию вращения для крыльчатки.
Вал считается элементом двигателя, проходя через всю полость агрегата, присоединяется к ротору.
Конденсатор служит включателем.
Поплавок. Расположен снаружи прибора, в опущенном состоянии не дает двигателю запуститься, предотвращая перегрев от сухого хода.
Кабель. Предназначен для подачи электроэнергии.

Конструкция агрегата герметична. В каждом отсеке, в том числе и в двигателе, между перегородками стоят уплотнительные резиновые прокладки.

Дренажный насос не качает воду: основные причины ↑

Причин, по которым дренажный насос гудит, но не работает, то есть не откачивает воду, может быть несколько.

Недостаточный уровень воды ↑

Так как дренажники относятся к погружному насосному оборудованию, они должны располагаться в водной среде. Чтобы предупредить работу насоса в режиме сухого хода, на данное устройство устанавливается специальная защита – поплавковый выключатель, отключающий прибор в случае недостаточного уровня воды в источнике.

Бывают ситуации, когда двигатель работает, но жидкость не откачивается. Как правило, это связано с режимом кавитации – в результате слишком большой мощности прибора вода просто не успевает проникнуть между лопастями крыльчатки. В этом случае насос необходимо погрузить глубже.

Устройство поплавкового выключателя

Механическая поломка ↑

Если дренажный насос гудит, но не крутится, тогда проблема, скорее всего, вызвана механической неисправностью. При повреждении лопастей рабочего колеса отломанная деталь может привести к клину вала. Еще одна причина заклинивания вала – потеря работоспособности подшипниковой системы.

Проверить это достаточно просто. Необходимо достать прибор из воды, перед этим отключив его от электропитания, и попробовать провернуть крыльчатку рукой. В случае затруднительного вращения потребуется дополнительная разборка аппарата.

Межвитковое замыкание электродвигателя ↑

Отсутствие вращения двигателя, помимо механической неисправности, может быть вызвано электрической проблемой. Если дренажный насос при включении сильно гудит, при этом кабель питания начинает перегреваться, тогда наиболее вероятная причина – межвитковое замыкание обмотки двигателя.

Это одна из самых распространенных проблем с дренажниками при отсутствии защиты от сухого хода. Во время работы погружного насоса отвод тепла от электродвигателя происходит с помощью воды, тогда как в процессе холостого хода двигатель перегревается, что вызывает нарушение изоляции его обмоток и потерю функциональности.

Иногда сгоревшую обмотку двигателя видно невооруженным глазом

Проблемы с воздушным клапаном ↑

Некоторые модели дренажных насосов оснащены специальным спускным клапаном для воздуха. Из-за эксплуатации в сложной среде внутрь прибора попадает вода с разными примесями, которые со временем вызывают залипание шарика, находящегося в отверстии клапана. При отсутствии постоянного отвода воздуха насос перестает откачивать воду и работает в холостом режиме.

Ремонт дренажного насоса

К осевому валу прикреплена крыльчатка — винтовое устройство, подающее жидкость внутрь корпуса. При включении агрегата крыльчатка начинает вращаться, забирать снаружи воду и проталкивать ее вдоль стенок к выпускному отверстию. На смену первой порции воды приходит следующая — и так до остановки механизма. Регулирует периодичность работы поплавковый выключатель. Как работает вакуумный насос? Как подключить плунжерный насос высокого давления для воды? Спасибо автору статьи за очень полезную информацию! Сделал себе вакуумный насос из обычного шприца, теперь нет необходимости покупать специальный насос для аквариумного оборудования! Работаю оператором насосной станции в коммунального водоснабжения. Работа, в принципе, не пыльная, да и зарплата хорошая. Бурение Бурение по городам Инструменты для бурения Виды бурения Буровые установки Водоснабжение дома и дачи Колодцы Бурение колодца Оформление и обустройство колодца Насосы для колодцев Насосы Фекальные насосы Тепловые насосы Популярные производители насосов Очистка воды Фильтры для очистки Скважины Обустройство скважины Подвалы. Этапы ремонта дренажных насосов. Актуальные вопросы Знакомимся с алгоритмами подключения насосной станции Как производить ремонт насосов Малыш с помощью подручных средств?

Подобное поведение прибора объясняется либо коротким замыканием в цепи, либо засором проточной области. Проверить цепь и устранить неисправность несложно замыкание в цепи насосного оборудования ничем не отличается от любого другого замыкания. Если в процессе проверки цепи выявить неисправность не удалось, дело в засоре.

Как работает дренажный насос ↑

Дренажный насос работает просто:

мотор приводит в движение крыльчатку, закрепленную на валу;
пластины крыльчатки разгоняют жидкость внутри корпуса насоса;
под действием центробежной силы жидкость поступает в выпускное отверстие;
освобожденное место тут же занимает жидкость, поступающая через входное отверстие.

Отверстия располагаются на разном уровне. Это зависит от типа насоса: погружного, поверхностного. Погружные забирают воду снизу, а не сбоку.

Видео: дренажные насосы Джилекс ↑

Незапланированный ремонт своими руками или в мастерской не понадобится, если соблюдать нехитрые правила эксплуатации оборудования, подробно изложенные в этом видео-ролике производителя. В нем так же рассказывают о принципе работы устройств.

Инструкция по обнаружению

Чтобы обнаружить неисправности у погружных насосов, необходимо соблюдать определенный порядок действия:

Сначала требуется полностью остановить оборудование, после чего поднять его на поверхность, отсоединить подачу электропитания.
Снимается верхняя крышка корпуса, где находятся водозаборные отверстия.
Полностью разбирается насосная часть, согласно инструкции, предоставляемой производителем. Каждую деталь надо внимательно осматривать, чтобы обнаружить следы поломки или износа.
После этого снимается двигатель, внимательно осматривается. Во время его демонтажа надо аккуратно разбирать узлы, чтобы не повредить их.
Далее осматривается состояние клапанов, встроенных фильтров, которые выходят из строя чаще всего, так как постоянно подвергаются негативному воздействию.

Кроме погружных насосов, необходимо осмотреть состояние водозабирающих труб, всей насосной станции с блоков автоматического наблюдения и управления. Иногда случается так, что проблема заключается в реле и датчиках, подаче электрической энергии на оборудование.

Устройство и характеристики насосной станции

Агрегат сильно отличается от погружника в первую очередь своими объемами и принципом работы. Рабочие элементы комплекса:

Мощная помпа. Именно она поднимает жидкость из глубины скважины или колодца и подает в водопроводную сеть. Все остальные элементы обеспечивают его правильную работу. Первое и единственное назначение – выкачивание жидкости из водоносной жилы.
Шланг или труба. Крутящий момент рабочего колеса создает вакуумную среду внутри шланга, и вода устремляется наверх к крыльчатке. Здесь происходит ее захват и проталкивание дальше в систему.
Обратный клапан. Располагается на шланге возле самого агрегата или непосредственно в скважине. Предназначен для остановки жидкости после выключения насоса.
Фильтр грубой очистки. Имеет вид железной или пластмассовой пробки с сетчатым основанием. Задерживает крупные и мелкие частицы ила и глины в зависимости от величины ячейки. Предохраняет оборудование от засора, преимущественно крыльчатку.
Реле замера давления в магистрали. Без этого прибора устройство не будет работать. Датчик установлен у основания расширительного бака. Когда происходит забор воды, давление в системе падает, реле регистрирует этот процесс и дает команду помпе на включение. Поэтому кабель питания не идет напрямую в сеть, а проходит через датчик давления. Шаг включения 1,5–2 очка.
Манометр. Служит контроллером давления в системе. Показывает любые изменения после включения и выключения агрегата.
Расширительный бак. Регулирует плавное включение насоса. Без него оборудование будет работать рывками, постоянно включаясь и отключаясь.

Как провести ремонт дренажного насоса своими руками: обзор частых поломок

Критерии выбора
