Внутреннее устройство плиты
Прежде чем начинать ремонт газовой плиты Gorenje, важно разобраться в устройстве оборудования, дабы понимать, в какой области необходимо искать поломку. А также изучить правила безопасной эксплуатации газовых приборов
Несмотря на огромное разнообразие техники разных ценовых категорий, все газовые плиты имеют одинаковое строение, при этом отличия могут наблюдаться только в оригинальных деталях каждой модели.
Практически все новые модели газовых плит Gorenje оснащены системой пьезоподжига, которая нередко является причиной частых поломок оборудования
Классическая газовая плита оснащена четырьмя конфорками, каждая из которых закреплена за внутренней панелью при помощи болтов. Конфорка включает в себя крышку, рассекатель и инжектор, при этом к ней подведена медная трубка, имеющая специальное крепление по типу “американки”. Именно таким образом газ подводится к каждой конфорке.
При наличии системы электроподжига, к каждой конфорке подводится две свечи: одна предназначена для розжига, и работает от пьезоэлемента, а в то время как вторая выступает в роли термопары, контролирующей горение.
Свеча автоподжига имеет керамический кафтан, предотвращающий пробивание искры ниже установленного уровня, при этом свеча с термопарой оснащена бронзовым кафтаном – мощным проводником тепла.
Коллектор газовой плиты, отвечающий за контроль тока газа, находится под верхней панелью оборудования. Он представлен в виде толстой трубки, от которой к каждой конфорке расходятся электромагнитные клапаны – проводники, отвечающие за контроль тока газа. Таким образом, даже если пламя одной горелки потухнет, другие конфорки все равно смогут безопасно функционировать.
Стекло в духовой печи
При изготовлении газовых плит используют огнеупорное стекло. Оно удерживает тепло внутри и позволяет равномерно разогревать, запекать пищу.
Очищать стекло внутри духового шкафа следует не только из-за внешнего вида печи, но и для качественного приготовления еды и соблюдения мер гигиены.
Снятие дверцы духового шкафа поможет в очищении внутреннего стекла.
По описанному выше принципу открыть дверцу, закрепить петли, убрать болты вместе с верхней металлической крышкой. Вынуть стекло с внутренней стороны и вымыть его при помощи горячей воды и моющих средств. Действенное чистящее средство можно приготовить в домашних условиях, смешав теплую воду и питьевую соду. Это поможет избежать разводов и отмыть даже давний жир. Для дополнительного блеска производители рекомендуют протирать стекло салфеткой с белым уксусом. После мытья установить в правильном порядке стекло, преждевременно освободив петли.
Помимо очевидных плюсов очистки стекла вы приобретете практические навыки снятие стекла и дверцы духовой печи, а это будет полезно, если понадобится ремонт газовой плиты в домашних условиях.
Плита зажигается не сразу
Обладатели газового оборудования убыстренно сталкиваются с такой проблемой, как медленная работа техники. Газ поступает, затухание есть, но оно сразу же пропадает. Конфорка может безлюдный (=малолюдный) зажигаться сразу либо тухнуть после включения. Причиной долгого зажигания плиты может (пре)бывать такой элемент как термопара.
На заметку! Термопарой называют компонента, находящийся поблизости от конфорки. Он состоит из сплава металлов, обыденно алюминия и хрома. Его нагревание вызывает электрический ток, который и удерживает магнитный кингстон во включенном состоянии.
Таким образом, газу открыт проход сверх конфорку, и он поступает беспрепятственно. Но если термопара загрязнилась, о, это и стало причиной того, что прибор не заработал с первой попытки.
Исполнение) очистки термопары применяется обычная наждачная бумага. Ее приобретают в центре строительных товаров неужто отделе супермаркета, где продаются предметы для дома. После кожура элемента техника сразу начинает работать лучше, газ хорошо футляр и поступает без проблем. Если же этого не произошло, вроде, термопару нужно заменить либо поменять на ней пьезоэлемент.
Неисправности
- Пламя постоянно гаснет, как только отпускаешь переключатель. Газ-контроль не видит пламя.
- От горелки идет дым и копоть (черное дно посуды).
- Электроподжиг щелкает, не давая искру либо постоянно работает не выключаясь.
- Чувствуется запах газа, но горелка не зажигается.
- Механические повреждения решетки, корпуса или дверцы духовки (неплотно закрывается).
- Ручка переключения туго поворачивается или подклинивает.
Экспериментировать с исправлением этих и других неисправностей опасно. К ремонту газовых приборов допускаются лица, имеющие разрешение на работу с газом. У наших мастеров есть такой допуск.
Тяга в дымоходе
Это одна из причин, почему не зажигается газовая колонка. Если вдруг перестала зажигаться основная горелка устройства, тогда рекомендуется проверить дымоход, возможно, он засорен. Большое скопление сажи внутри дымохода, различный строительный мусор, листья с улицы – все это способно закупорить дымоход так, что угарный газ, смешанный с воздухом, будет возвращаться обратно в колонку. Это приведет к затуханию. Разжечь ее не получится.
Также закупоренный или засоренный дымоход может привести к попаданию угарного газа в помещение квартиры или дома, что может привести к серьезным отравлениям.
В современных колонках «Бош», «Беретта», «Аристон» и других производителей имеются специальные датчики, которые постоянно в процессе работы колонки контролируют уровень тяги в дымоходе. Если вдруг тяга отсутствует, то подача горючего (в данном случае — газа) будет автоматически прекращена. Вот почему не зажигается газовая колонка, «Бош» например.
Можно самостоятельно проверить, имеется ли тяга. Для этого подносят горящую спичку к отверстию в корпусе колонки. Если пламя спички отклоняется, то дымоход работает исправно. Если же пламя никак не смещается, то вентиляционная система забита. Колонку лучше отключить и не эксплуатировать до тех пор, пока не будет очищен дымоход.
Что может понадобиться для ремонта?
Любой домашний мастер, который решил починить свою электроплиту самостоятельно, должен однозначно разбираться в электрической технике, знать, как она устроена и правила безопасности, которые необходимо соблюдать при выполнении работ такого характера. Кроме того, человек должен быть уверен что сможет осуществить настолько сложный ремонт, самостоятельно определить причину поломки и ее устранить.
Также понадобится определенный набор специальных инструментов:
- Для разборки плиты под рукой должны быть отвертки под шлицу или крест, с разной толщиной жала.
- Обязательно потребуются накидные и рожковые ключи, кусачки, пассатижи.
- Для выполнения внутренних работ вам пригодится паяльник, специальные бокорезы, изоляционная лента, прибор для измерения сопротивления и напряжения.
https://youtube.com/watch?v=yIBVHZUe7_Y
Чистка и профилактика
Любую неисправность лучше предупредить, чем устранить. Соблюдая условия по эксплуатации газовой плиты, продлевают срок её службы, избегая непредвиденного ремонта. Профилактический уход и очистка:
- Очищать поверхность плиты от пищевого мусора после каждого приготовления еды, дождавшись, когда панель остынет.
- Не оставлять включённую плиту без присмотра, так как выкипающая жидкость из ёмкостей заливает пламя конфорок, что приводит к преждевременному износу систем автоподжига и газ-контроля.
- Не забывать смазывать трущиеся поверхности регулировочных ручек.
- Очистку горелок, жиклеров, места соединений регуляторов и переключателей выполняют иголкой или тонкой проволокой, подойдут также металлические ёршики и щётки.
- Периодически проводят техническое обслуживание. Для этого защитную панель демонтируют, вынимают шпильки, вытаскивают штоки, детали очищают и осматривают на наличие механических повреждений и следов износа. Соприкасающиеся и сопряжённые элементы смазываются графитовой смазкой.
Ремонт газовой плиты кажется сложным делом. Вооружившись необходимыми инструментами и инструкцией по устранению неполадок, можно выполнить самостоятельный ремонт бытовой техники и сэкономить значительную сумму.
Розетка, вилка
Проблема может быть не в самой плите, а в розетке или вилке. Первую можно проверить, подключив другой электроприбор, к примеру, чайник
Выбирая розетку, следует обратить внимание на номинальный ток. Если он отличается от указанного на автомате, то проводка может оплавиться или вовсе загореться
Для однофазной сети классической розетки на 32 ампера более чем достаточно.
Хромированные элементы вилки должны быть чистыми без признаков гари. Если таковые имеются, то её необходимо зачистить, а в сложных случаях – заменить. Здесь действует такое же правило: покупать вилку с оглядкой на номинальный ток автомата.
Самые популярные неисправности газовых плит и способы их устранения
Рынок газовых плит сегодня является достаточно крупным, на нем работает много добросовестных производителей. Но, несмотря на надежность, качество и функциональность, такие предметы бытовой техники все равно ломаются. Поэтому многие домашние умельцы выполняют ремонт газовой плиты “Электролюкс” своими руками.
Чаще всего проблемы связаны с такими явлениями:
- Недостаточное пламя конфорки.
- Неполадки с дверцей духового шкафа.
- Нарушение в работе электрического поджига.
- Некачественная работа термопары.
Сейчас мы опишем самые популярные проблемы с газовыми приборами и методы их устранения.
Ремонт конфорок
Чаще проблемы возникают именно с конфорками. Пламя постепенно начинает ослабевать, потом вообще пропадает. Основная проблема связана с засорением рассекателей или горелок. Это происходит по причине неаккуратного приготовления пищи — пролитый соус, выкипевший бульон, приводят к тому, что небольшие отверстия быстро засоряются.
Решить эту проблему несложно, нужно снять конфорку, потом ее разобрать, прочистить рассекатель или форсунку. Воспользоваться можно для этого тонкой спицей или иглой.
Ремонт дверцы духовки
Проблемы с дверцами духовок также возникают часто. Через некоторое время после начала эксплуатации дверь начинает заедать, неплотно закрываться. В результате — хозяйка не может полноценно эксплуатировать духовку.
Чтобы починить этот элемент, необходимо открутить винтики, соединяющие его с плитой, затем покачать слегка в разные стороны, чтобы он сел обратно на петли.
Ремонт электроподжига
С помощью этого устройства можно разжигать огонь без спичек или зажигалок. Но чтобы его использовать, необходимо обеспечить ему доступ к сети. Ломается он редко, если это и происходит, то виной всему неаккуратное обращение с ним или загрязнение частицами пищи и грязью.
Чтобы его заменить, следует отключить плиту, разобрать перегородку, находящуюся под ней.
Горелка не включается
Вашему вниманию подборка материалов: Все, что нужно знать об отоплении и климат-контроле Особенности выбора и обслуживания котлов и горелок. Сравнение топлива (газ, дизель, масло, уголь, дрова, электричество). Печи своими руками. Теплоноситель, радиаторы, трубы, теплый пол, циркуляцинные насосы. Чистка дымоходов. Кондиционирование |
Лампочки не загораются, турбина не включается. Причины:
Недостаточное давление газа на входе. Газовая арматура снабжена реле давления, блокирующим включение горелки, если давление на входе меньше установленного. При этом горелка вообще не подает признаков жизни, так как эта блокировка обычно осуществляется путем отключения питания. Самой частой причиной этой неисправности является закрытый газовый кран. Закрыв его весной, в конце отопительного сезона, осенью часто забывают его открыть. Проверьте его. Газовая магистраль может быть перегружена. Такое случается в некоторых районах. Если у Вас автономное газоснабжение, то мог закончиться или замерзнуть сжиженный газ. Газовые емкости обеспечивают надежную подачу газа только при положительной температуре. Чтобы ее обеспечить, их закапывают в землю (на глубине всегда плюс) или подогревают. В некоторых пределах порог срабатывания можно регулировать. Но при совсем малом давлении на входе горелка не будет работать при любой регулировке.
Нет питания. Для работы горелки нужно электропитание. Оно подводится через котел. В котле установлен выключатель, термостат поддержания температуры теплоносителя и аварийный термостат. Все они должны быть включены, чтобы включилась горелка. Выключатель выведен на переднюю панель. Термостат поддержания температуры также регулируется с передней панели. Он включается, когда температура теплоносителя снижается ниже заданной. Повернув его ручку в сторону повышения температуры, можно проверить, не он ли выключен. Аварийный термостат выключается, когда температура воды приближается к 100 градусам. Если он отключился, то сам он уже не включится. Нужно нажать на специальную кнопку на котле. Но его срабатывание свидетельствует о сбое в работе регулировочного термостата. Так что после такого срабатывания за котлом надо понаблюдать, убедиться, что он не перегревается. Кроме того, сам котел может быть ненадежно подключен к сети.
Почему не работает поджиг на газовой плите или панели
Вы решили вскипятить чайник или приготовить суп, привычным движением стали включать газовую плиту, но после нажатия кнопки автоподжига и поворота ручки (или поворота ручки с нажатием, если розжиг встроен в ручку) ничего не произошло: конфорка не загорелась. Повторив включение, возможно вы заметили, что нет искры поджига. Иногда искра отсутствует лишь на одной конфорке, а порой – на всех имеющихся. Что могло произойти, и почему плита не зажигается от электроподжига – рассмотрим в нашем материале.
Нет искры ни на одной конфорке плиты
Вы заметили, что электроподжиг не щелкает, и искра не возникает ни на одной из конфорок? Проверьте в первую очередь:
- Включена ли газовая плита в розетку. Возможно, кто-то из домочадцев отсоединил прибор от электросети.
- Исправны ли розетка, вилка и шнур питания. При видимых следах нарушения целостности, рекомендуем обесточить квартиру, вытащить вилку из розетки и вызвать электрика для устранения неполадки.
Если плита включена в розетку, визуально с розеткой, вилкой и шнуром все нормально – вероятнее всего, произошла поломка в системе автоподжига. Вот наиболее частые неисправности, при которых не срабатывает электроподжиг ни на одной конфорке плиты или варочной панели.
| Признаки | Поломка | Ремонт или замена |
| Нет искры на всех конфорках. | Поломка блока розжига. Чаще всего, из строя выходит конденсатор, который разряжается при нажатии на кнопку и дает искру. | Необходима замена блока поджига. |
| На газовой плите с отдельной кнопкой поджига на все горелки нет искры ни на одной из конфорок, при этом кнопка атоподжига может нажиматься как-то странно (более туго или слабо, не так, как обычно). | Неисправность кнопки автоподжига (в моделях с одной кнопкой на все конфорки, такое устройство розжига характерно для бюджетных плит Gefest, Дарина, Hansa и др). Контакты не замыкаются из-за окисления или механического повреждения кнопки, поэтому электроподжиг не срабатывает. Механическое повреждение кнопки обычно случается вследствие длительного неаккуратного использования. | Требуется зачистка контактов или замена кнопки (при механическом повреждении). |
Электроподжиг не работает только на одной конфорке
Если вы не можете включить лишь одну конфорку при помощи автоподжига, первое, что стоит проверить – не загрязнена ли свеча-разрядник. Возможно, вы пролили что-либо на нее или на свече видны следы окисления. Для очистки используйте аэрозоль WD-40 или просто протрите её губкой. Не помогло или свеча выглядит идеально? Тогда речь идет о неисправности.
| Признаки | Поломка | Ремонт или замена |
| Нет искры на одной конфорке, на остальных электроподжиг работает. | Неисправность свечи розжига конфорки. Из строя выходит шнур питания, который идет от блока розжига к свечке: повреждается сам провод, окисляются контакты. |
Прилипший шнур питания достаточно «отклеить» от корпуса. Для этого необходимо провести разбор плиты и удалить загрязнение.
Почему электроподжиг не срабатывает на двух конфорках сразу
Пользователи плит изредка сталкиваются с неполадкой, когда автоподжиг работает только на паре конфорок, а две другие не дают искры. В этом случае неисправен блок розжига.
| Признаки | Поломка | Ремонт или замена |
| Не работает поджиг на двух конфорках – левых или правых. | Неисправность блока электроподжига. На выходе блока поджига стоит трансформатор, вторичная обмотка которого состоит из двух обмоток. С первой обмотки напряжение подается на правую часть газовой панели, со второй – на левую. Если сгорела только одна из обмоток, автоподжиг перестанет работать на двух конфорках, за поджиг которых отвечала эта обмотка. | Требуется замена блока автоподжига. |
Если электроподжиг перестал работать после мытья газовой плиты или панели
Иногда хозяйки замечают, что поджиг одной или всех конфорок перестал срабатывать после мойки плиты или когда что-то из еды «убежало». Причина в том, что вода или иная жидкость попадает на изоляцию шнура питания свечи и происходит замыкание на массу. В этом случае стоит подождать некоторое время: влага чаще всего просыхает сама и проблема исчезает. Если же автоподжиг так и не заработал, скорее всего произошло замыкание на массу через загрязнение и нужна разборка и чистка плиты.
Другая, более часто встречающаяся после мытья / залива неприятность – плита постоянно щелкает, так как произошло замыкание в самой кнопке поджига. Этот случай отдельно разобран в статье «Почему постоянно щелкает и не отключается автоподжиг газовой плиты».
Если плита просушена, шнур питания чист и не прилипает к корпусу, речь идет об одной из описанных выше поломок.
Электроподжиг поврежден на двух горелках
Эпизодически возникает ситуация, когда с помощью электроподжига не включаются две конфорки. Рядом этом зажигание огня спичкой дает положительный результат. В этом случае в поломке прошу простить свеча, отвечающая за поджиг. Починка прибора будет включать в себя следующие поступки: свечу необходимо осмотреть, очистить, привести в порядок провод питания. Как мне видится, проблема именно в нем. Если же элемент дал трещину, его ну что ж убрать и поменять на новый.
Неисправность кнопки тоже может стать причиной проблемы работы электрического поджига плиты. Ребенок может забиться мусором или пылью, получить механические повреждения. Угоду кому) исправления помех в работе техники кнопку заменяют либо, если сие возможно, очищают от пыли и окисления.
Причины поломки
Почему не работает электроподжиг газовой плиты? Есть несколько причин неисправности в этом устройстве.
- На электродах нет искры.
- На внутреннюю часть системы или поверхность свечи попала влага или жир.
- Появилась трещина или лопнула изоляция свечи из керамики.
- Перегорел трансформатор — блок генерации искры.
- Окислились контакты кнопки включения или на них образовался нагар в результате КРЗ (короткого замыкания).
Некоторые неисправности могут проявиться после влажной очистки варочной поверхности, когда влага попадает во внутреннюю часть плиты. Для их устранения достаточно сделать профилактику: чистку контактов, просушить свечи — практически те же мероприятия делают автолюбители.
Устранение популярных неполадок своими руками
Замена или ремонт каких либо деталей на электропелите потребует рук мастера. Ниже мы приведем список наиболее распространенных поломок эл плит. Многие из них можно самостоятельно устранить, другие же нуждаются в профессиональной диагностике. Ремонт электрической плиты своими руками можно произвести в самых простых случаях. Давайте ознакомимся с ними поближе.
Вышла из строя конфорка
Выполните следующие действия, чтобы поменять конфорки на своей плите:
Открутите гайку и уберите заземление.
Под ним вы обнаружите скобу или кольцо, которое прижимает деталь к корпусу.
Конфорки крепятся резьбовыми соединениями или вставляются в специальное отверстие
В первом случае необходимо поддеть резьбу отверткой и вынуть, во втором — смазать ее маслом и попытаться осторожно выкрутить из корпуса.
Проблемы с переключателем нагрева
Сделайте все согласно данной инструкции, чтобы отремонтировать или заменить вышедший из строя переключатель:
- Если отсутствует щелчок при повороте регулятора, то это говорит о его неисправности. Чтобы проверить его состояние, необходимо установить регулятор в среднем положении, подать на плиту напряжение, вследствие чего должна сработать автоматика защиты и выключиться через 30 секунд.
- Затем снимите регулирующие ручки снаружи, открутите переднюю панель.
- Вы найдете под ней планку, которую необходимо убрать, чтобы добраться до неисправного регулятора и заменить его.
Электронный блок управления
Если при включении реле вы не слышите щелчка, то проверьте наличие сигнала. При его отсутствии можно смело говорить о том, что проблема кроется в каскаде на выходе или микропроцессоре.
Чтобы произвести ремонт электронного блока, надо найти схему и разобраться в сложностях радиотехники. Если таковых навыков и знаний у вас нет, то обратитесь к специалисту.
Схема поиска распространенных неисправностей
Алгоритм поиска неполадок в электроплитах не зависит от выбранной модели и типа конфорок, которыми они оснащены.
Выполните следующие действия, чтобы отыскать проблему:
- С помощью вольтметра проверьте напряжение. Часто проблема кроется в срабатывании автомата защиты. Кроме того, может быть повреждена изоляция проводки либо сломана розетка. Если причина именно в этом, то придется разбирать прибор.
- Если на панели управления горит индикатор, но плита все равно не работает, то это означает, что отсутствует подача тока к конфоркам, значит — необходимо разбирать плиту.
- Далее следует проверить, насколько исправно работает блок управления электронного или механического типа. Измерение проводится прибором, который показывает, поступает ли ток на клеммы конфорок.
- Затем проверьте ТЭН на каждой конфорке, чтобы отыскать перегоревшую спираль.
- Осмотрите внимательно все датчики, регуляторы и реле.
Ваша главная задача — найти проблему и локализовать ее. Если вы выполните все рекомендации, то сможете выявить неисправность, а как ее устранить — мы расскажем позже.
Выводы и полезное видео по теме
О том, как почистить газовую плиту Gorenje своими руками, вы сможете узнать из следующего видео:
Подробная инструкция ремонта электроподжига газовой плиты Gorenje представлена в данном видеоролике:
Ремонт любой газовой плиты можно произвести самостоятельно, если предварительно изучить ее структуру, и ознакомиться с особенностями строения конкретной модели. Техника Gorenje не является исключением, поэтому имеет свои слабые стороны, благодаря чему вы сможете быстро определить причину поломки, и вовремя заменить сломанную деталь.
Мы рассказали о самых распространенных неисправностях газовых плит Gorenje, такие как перегорание термопары в духовке, невозможность включения конфорок из-за поломки пьезоподжига, и даже самое простое загрязнение деталей техники. На основе представленной информации, вы сможете самостоятельно отремонтировать свою газовую плиту, не вызывая при этом мастера.
Приветствую всех рукоделов!
Вообще, плита нравится, особенно духовка с термостатом.Однако, с первых же дней эксплуатации стал сушить мозг газ-контроль. То нужно подержать подольше, то выключится ни с того, ни с сего, то совсем не работает.
Да, пересмотрел форумы, многие пишут, что в плиту самому лезть не стоит, что нужно обратиться к профессионалам! Ох уж повидал я этих спецов… Там же на форумах (по рассказам пользователей) многие такие “спецы” предлагают сразу заменить термопару, которая не так дешева и не сильно доступна. И так, сделав это лирическое отступление и отдельно отметив то, что мы не будем трогать узлы непосредственно связанные с газом, открываем плиту.

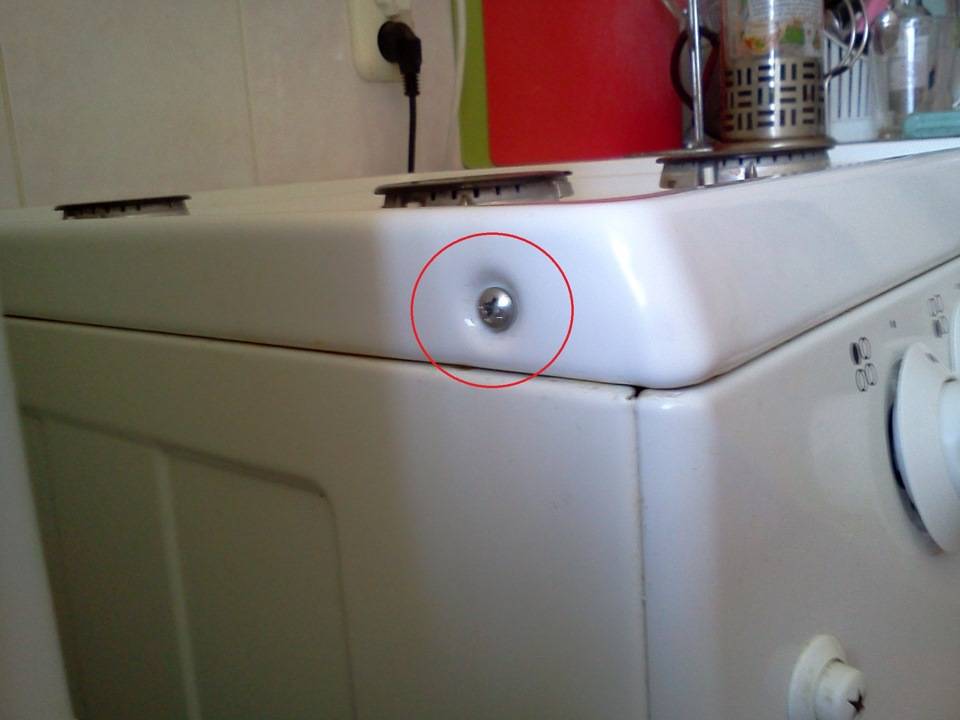

Откручиваем 4 самореза с боков плиты.

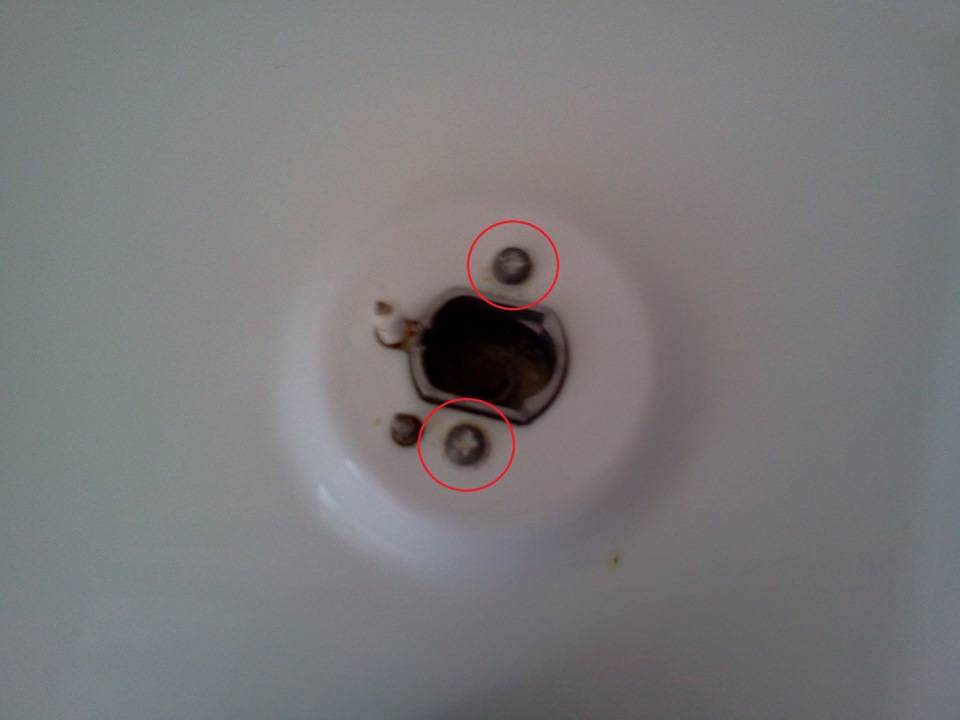

Откручиваем 8 саморезов — по 2 под каждой конфоркой.

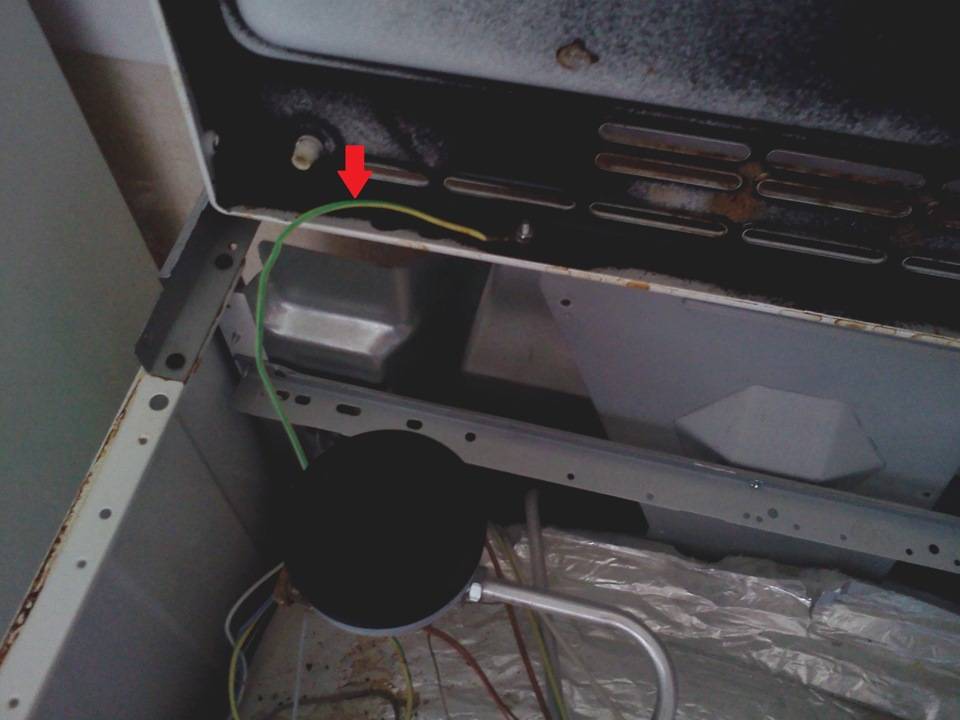

Затем аккуратно поднимаем верхнюю крышку, чтобы не оторвать провод которой крышка связанна с корпусом плиты (масса).

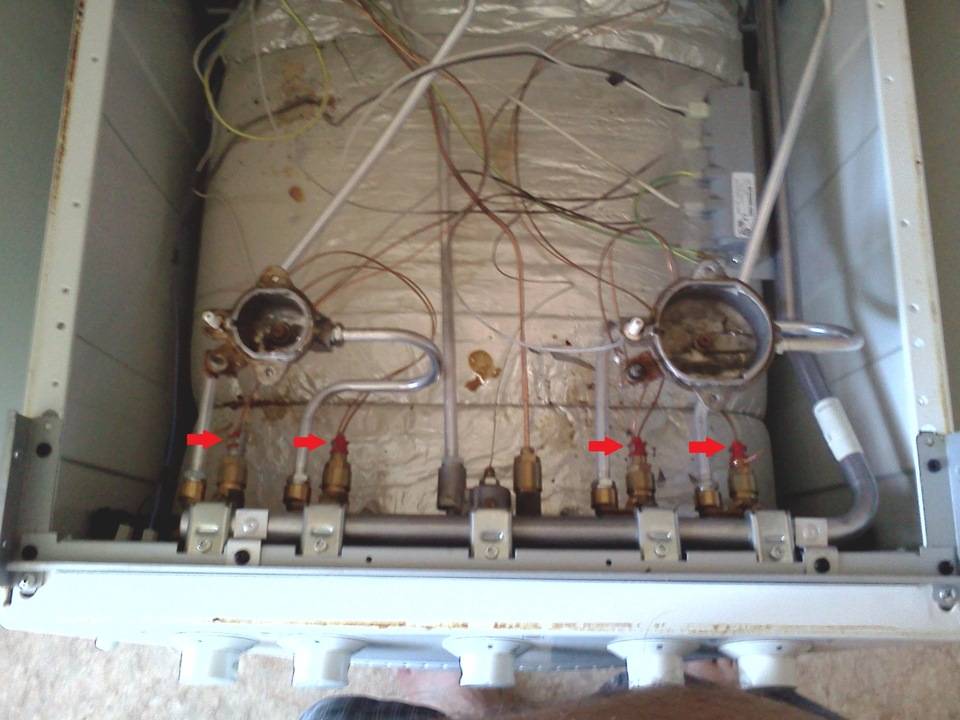

Проблема газ-контроля кроется в плохом контакте красных разъемов, отмеченных на фотографии. Они легко снимаются.

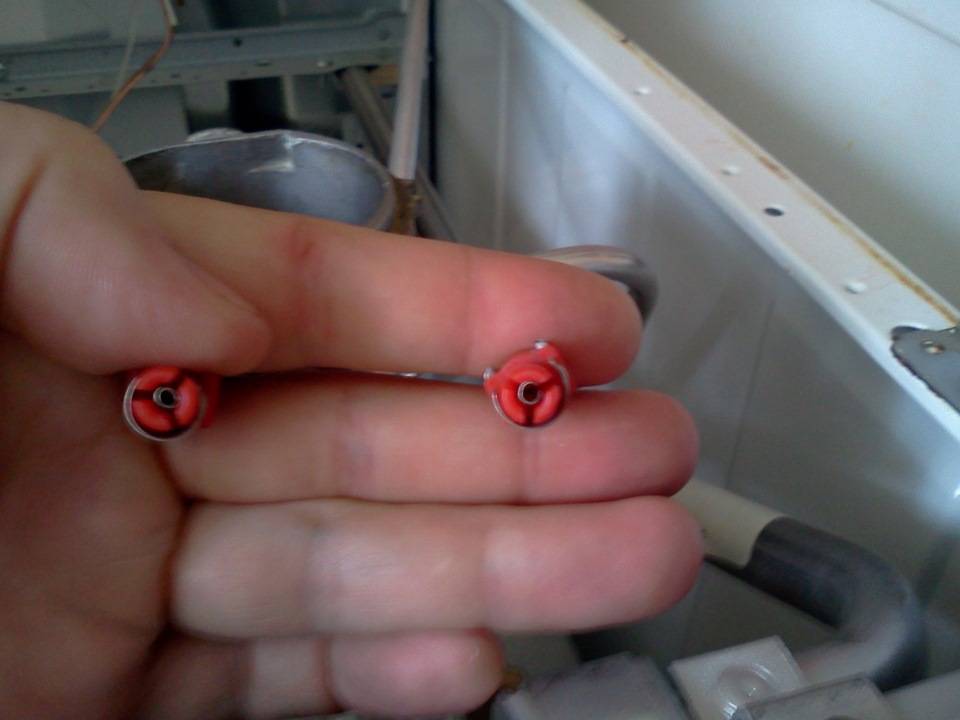

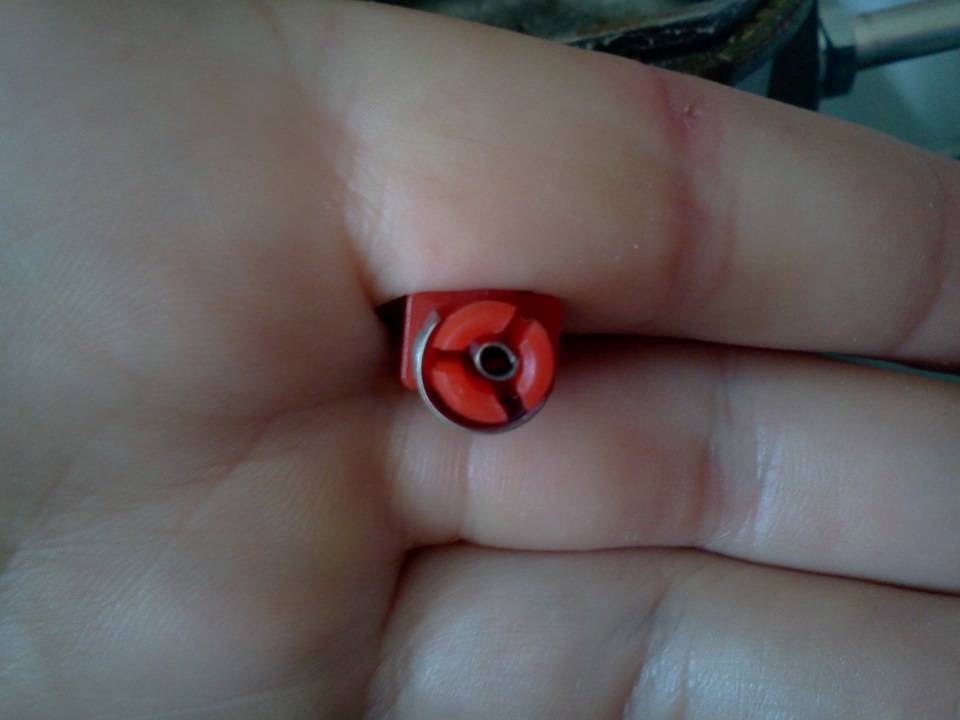

Я аккуратно пассатижами подогнул внешний контакт, чтобы он сильнее обжимал ответный разъем, подогнул внутренний контакт пинцетом и отверткой.

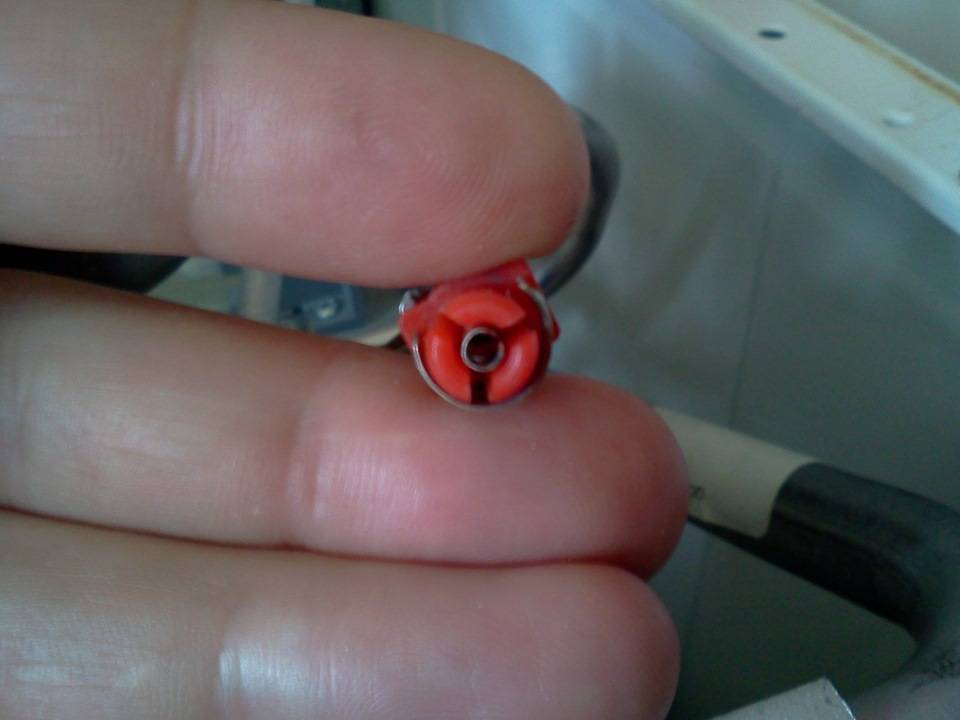

Затем надел все на место, сверху дал два оборота медной проволоки и пассатижами затянул.
Собрал плиту в обратном порядке.
Уже месяц нет проблем!Надеюсь, пост кому-то поможет с плитой. Еще думал, что можно чем-то промазать токопроводящим, может кто подскажет чем?
Желаю вкусных блюд и легкого розжига конфорок!
