Как самостоятельно выяснить причину неисправности и отремонтировать светильник с лампой дневного света

Перечень неисправностей

Главным управляющим элементом любой люминесцентной лампы является пускорегулирующий балласт. Он может быть электромагнитным или электронным. В первом случае устройство включает в себя дроссель и стартер, во втором управление происходит иными компонентами.

В большинстве случаев поломка светильника связана с неисправностью электронной схемы, старением элементов или перегоранием. Любой ремонт начинается с выявления причины.

Светильник с дросселем

Для проверки светильника с дросселем можно подключит к схеме контрольную лампочку. Если:

  • прибор не горит – обрыв в балласте, дроссель неисправен;
  • горит ярко – межвитковое короткое замыкание в балласте;
  • лампа моргает или светит недостаточно ярко – дроссель исправен.

Светильник с ЭПРА

В такой лампе проверяют саму лампу, целостность проводки, исправность патронов-держателей. Если каждый элемент исправен, надо заменить сам пускорегулирующий аппарат.

Зачастую отказывает именно он, когда перегорает транзистор, что видно невооруженным глазом. Если визуально неполадок не наблюдается, прозвоните контакты мультиметром.

В схеме слабым местом также считается низкоомный предохранитель. Иногда причина неисправности кроется в повреждении или перегорании диодного моста. Лампа в этом случае не включается.

Мигание лампы

Традиционные лампы накаливания перегорают за одно мгновение и неожиданно. Люминесцентные лампы изнашиваются иначе. Сначала прибор начинает моргать во время включения, что говорит об изменении химического состава газа внутри колбы. Моргание вызывает перегорание электродов.


Потемневший участок на колбе

Нередко появляются потемневшие участки с нагаром. Исправить это практически невозможно. Однако некоторые простые манипуляции могут продлить срок службы лампы.

В некоторых случаях моргание объясняется падением напряжения в сети. В исправных приборах подобного явления быть не должно, поскольку пускорегулирующий аппарат стабилизирует напряжение.

Устройство ЭСЛ

Перед тем как произвести ремонт энергосберегающей лампы 9 w своими руками, рассмотрим их устройство. Люминесцентные энергосберегающие лампы имеют идентичное устройство. Структурно они состоят из газоразрядной трубки, корпуса, цоколя, блока пуска и электропитания (электромагнитный балласт).

Пускорегулирующее устройство – импульсный преобразователь напряжения от 220 W до 400 W. Газоразрядная трубка именуется колбой ЭСЛ. Она запаяна с двух сторон. Содержит электроды, пары ртути в инертном газе. Ртуть дает свечение под воздействием электрического тока. Спиралевидная или дугообразная виды трубки предназначены для придания изделию компактной формы.

Колба соединяется с корпусом. Он изготавливается из негорючих полимерных композитов. В нем располагается электронная схема (печатная плата) высокочастотного преобразователя, предохранитель, соединительные провода, пускорегулирующие элементы. Цоколь – стандартный элемент. По структуре и типоразмерам продукт идентичен аналогам, применяемым в лампах накаливания.

Неисправности светильников с ЭПРА

Здесь ремонт люминесцентного светильника сводится лишь к проверке ламп, целостности проводки и патронов-держателей. Если же они в порядке, придется просто заменить электронный пускорегулирующий аппарат.

Конечно, если человек знает, как проверить элементы ЭПРА на исправность, а также есть даже небольшие познания в радиоэлектронике, то починить электронный балласт больших трудов не составит.

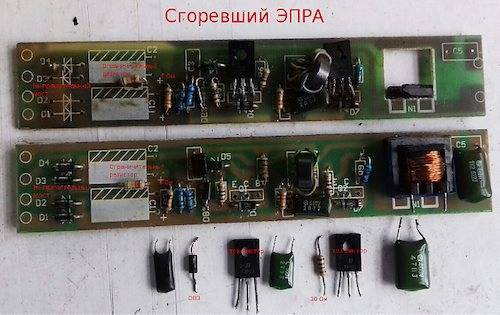

Ремонт электронного балласта люминесцентных ламп

Чаще всего, если отказал электронный балласт (пускорегулирующий аппарат), то виновато в этом прогорание транзистора, что иногда можно увидеть и невооруженным глазом. Если же визуально определить это невозможно, придется выпаять транзисторы из схемы и прозвонить мультиметром.

Если они исправны, то сопротивление в них составит 400–700 Ом. Если один из транзисторов сгорел, возможно автоматическое сгорание и резистора в 30 Ом.

Также в схеме присутствует еще одно слабое место – низкоомный предохранитель в 2–5 Ом. Очень редко причина может быть в сгоревших элементах диодного моста. Это все возможные причины, после их устранения и будет закончен ремонт балласта, т. е. восстановление сгоревшего электронного пускорегулирующего аппарата.

Причины неисправности

Причинами поломки могут быть две причины, это неисправность самой лампы или повреждение блока запуска.

Повреждение колбы может быть вызвано как механическим путём, так и благодаря деградации. Дело в том, что катоды выполнены из вольфрама, покрытого специальным материалом. При эксплуатации происходит постепенное выгорание этого материала, что нарушает формирование стабильного разряда. Материал представляет собой щёлочноземельный металл. После его значительного выгорания, происходит скачкообразное изменение разности потенциалов и схема управления начинает работать неправильно. Именно из-за выгорания и осыпания металла, происходит потемнение концов лампы.

Неисправности балластов в основном заключаются в повреждении стартера. При этом происходит короткое замыкание. А также могут выходить из строя активные элементы электрической сети и сам дроссель. При неисправном дросселе возрастает ток, из-за межвиткового замыкания, приводящий к расплавлению катодных площадок. Нередко происходит и пробой конденсатора, вслед которому перегорают переходы полевых транзисторов.

Как переделать светильник дневного света в светодиодный — 2 легких способа

Если старый советский светильник с люминесцентными лампами дневного света типа ЛБ-40, ЛБ-80 вышел из строя, или вам надоело менять в нем стартера, утилизировать сами лампы (а просто так выкидывать их в мусорку уже давно нельзя), то его с легкостью можно переделать в светодиодный.

Самое главное, что у люминесцентных и светодиодных ламп одинаковые цоколи – G13. Никакая модернизация корпуса в отличие от других видов штырьковых контактов не потребуется.

G- означает, что в качестве контактов используются штырьки

13 – это расстояние в миллиметрах между этими штырями

При этом вы получите:

экономию электроэнергии (в 2 раза)

меньшие потери (почти половина полезной энергии в люминесцентных светильниках может теряться в дросселе)

отсутствие вибрации и противного звука дребезжания от балластного дросселя

Правда, в более современных моделях, уже используется электронный балласт. В них повысился КПД (90% и более), исчез шум, но расход энергии и световой поток остались на прежнем уровне.

Например, новые модели таких ЛПО и ЛВО часто используются для потолков Armstrong. Вот примерное сравнение их эффективности:

Еще одно преимущество светодиодных – есть модели рассчитанные на напряжение питания от 85В до 265В. Для люминесцентного нужно 220В или близко к этому.

Для таких Led, даже если напряжение в сети у вас слабое или завышенное, они будут запускаться и светить без нареканий.

Светильники с электромагнитным ПРА

На что нужно обратить внимание при переделке простых люминесцентных светильников в светодиодные? Прежде всего на его конструкцию. Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо

Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо.

Просто вытаскиваете стартер, подбираете под габаритный размер новую светодиодную лампу, вставляете ее в корпус и наслаждаетесь более ярким и экономным освещением.

Дроссель же демонтировать не обязательно. У светодиодной, потребляемый ток будет в пределах 0.12А-0.16А, а у балласта рабочий ток в таких старых светильниках 0.37А-0.43А, в зависимости от мощности. Фактически он будет выполнять роль обыкновенной перемычки.

После всей переделки светильник у вас остается тот же самый. На потолке не нужно менять крепление, а сгоревшие лампы не придется более утилизировать и искать специальные контейнеры для них.

Для таких ламп не нужны отдельные драйвера и блоки питания, так как они уже идут встроенными внутри корпуса.

Главное, запомнить основную особенность – у светодиодных, два штырьковых контакта на цоколе, жестко соединены между собой.

А у люминесцентной они соединены нитью накала. Когда она раскаляется, происходит зажигание паров ртути.

В моделях с электронным ПРА нить накала не используется и промежуток между контактами пробивается импульсом высокого напряжения. Самые распространенные размеры таких трубок:

300мм (используется в настольных светильниках)

600мм (на потолок для светильников типа Armstrong)

Неисправности и ремонт электронного балласта

Существуют разные схемы электронных балластов, но принцип действия каждого из них практически не отличается. Поэтому ремонт люминесцентной лампы производится в определенной последовательности, с некоторыми различиями. В газоразрядных устройствах установлены нити накаливания, обладающие некоторой индуктивностью. Благодаря этому свойству они включаются в схему автоколебательного контура с катушками и конденсаторами. Этот контур находится в обратной связи с инвертором, основой которого служат мощные транзисторные ключи.

Нагревание нитей приводит к увеличению их сопротивления, параметры колебаний подвергаются изменениям. Инвертор реагирует на эти изменения и выдает нужное значение напряжения для запуска лампы. Пройдя сквозь ионизированный газ, ток выполняет шунтирование напряжения на нитях и снижает их накал. Сила тока внутри лампы регулируется за счет обратной связи инвертора и контура автоколебаний.

Питание инвертора осуществляется с помощью диодного выпрямителя, оборудованного фильтрационной системой, выполняющей сглаживание помех. Высокая частота инвертора позволяет полностью исключить моргание и шум во время работы, поэтому ЭПРА пользуются широкой популярностью среди потребителей.

Зная устройство электронного балласта, гораздо проще определиться с тем, как его быстро отремонтировать. Качественная диагностика может быть выполнена только в специализированной мастерской с использованием осциллографа и прочего оборудования. Если же проверка производится самостоятельно, то начинать следует с визуального осмотра неисправной платы. После этого все детали поочередно проверяются измерительными приборами, имеющимися в наличии.

Наиболее частой причиной отказа электронной аппаратуры или ЭПРА для люминесцентных ламп является сгоревший транзистор, который легко определяется в ходе осмотра. При невозможности визуального определения, детали поочередно выпаиваются из платы и прозваниваются мультиметром. В исправном состоянии сопротивление транзисторов будет составлять 400-700 Ом. Если один из транзисторов перегорает, то обычно сгоревшим оказывается и резистор в 30 Ом.

Еще одним слабым местом электронной схемы считается предохранитель с низким сопротивлением от 2 до 5 Ом. Иногда может сгореть один из элементов диодного моста. В таких случаях ремонт ЭПРА заключается в установке вместо неисправных деталей новых элементов, и балласт вновь продолжит свою работу.

Проведение ремонта

Если стала известна причина неисправности, необходимо выполнение ремонтных работ по ее устранению.

Ремонт люстр с дистанционным управлением можно выполнить своими руками без привлечения сторонних специалистов

Типичные случаи поломок можно представить следующим образом:

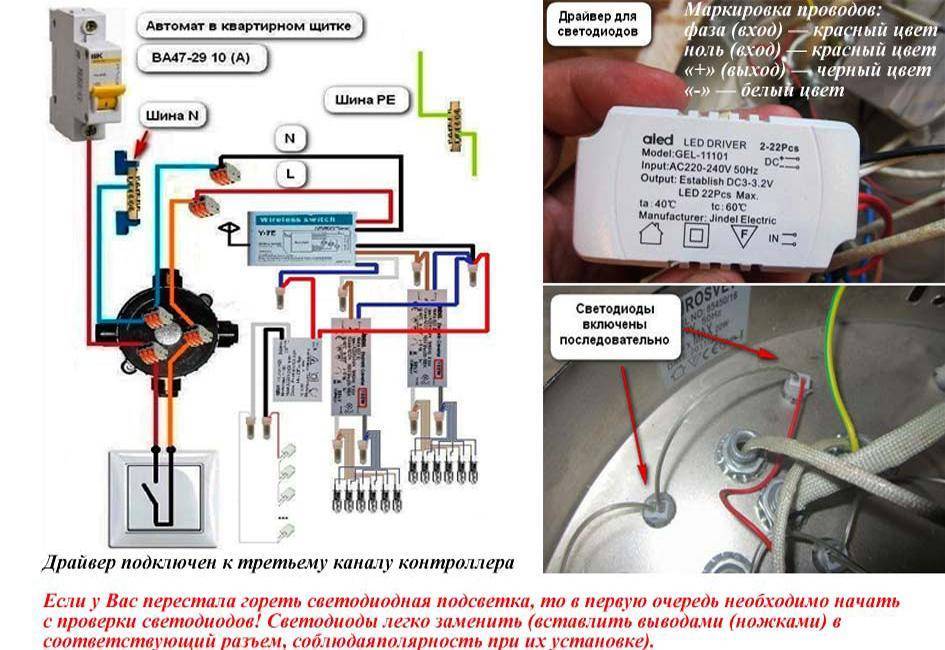

  1. Не горят лампы светодиодной подсветки. Требуется проверить балластный конденсатор. Мультиметр переводится в режим «напряжение» и к нему подсоединяется выход конденсатора. Если напряжение нормальное, то дело в последовательном соединении лампочек. Если напряжение отсутствует, меняется конденсатор.
  2. Нет включения галогенной лампы или нескольких их штук одновременно. Если из строя вышла одна лампочка, то ее просто меняют. Если перегорело несколько элементов, то причина может крыться в трансформаторе. Его требуется заменить.
  3. Нет реакции осветительных элементов при поступлении сигналов от пульта, но выключателем они в работу приводятся. При исправности батарейки можно попытаться протереть обезжиривающим составом поверхность платы пульта. Можно провести замену транзистора или шифратора.
  4. Нет включения люстры. При этом причина может крыться в реле управления. Его работоспособность проверяется мультиметром. Если оказывается, что причина кроется именно в нем, то его требуется заменить.

Для определения неисправности люстры с пультом управления используется обычный мультиметр

Нетрудно видеть, что при наличии определенных знаний в области электротехники неисправную люстру с пультом управления можно вполне отремонтировать собственными силами. Для этого не требуется каких-либо существенных финансовых затрат.

Ремонт люминесцентных ламп

Февраль 4, 2014

22258 просмотров

В предыдущей своей статье Я рассказывал про принципы работы и различные схемы подключения люминесцентных ламп. Эта статья является ее продолжением. В ней Я подробно остановлюсь на устройстве и самостоятельном ремонте  перегоревших ламп трубчатой конструкции или дневного света.

Как отремонтировать своими руками компактные люминесцентные лампы (КЛЛ) под обычный патрон Я уже рассказывал в этой статье.

Сразу скажу в отличии от КЛЛ, которые достаточно дорогие и легко восстанавливаются- лампы дневного света Я не ремонтирую, потому что стоят новые дешево, да, если честно они после восстановления их работы с применением специальной схемы- обладают целым рядом недостатков. Но об этом в конце статьи.

Как проверить люминесцентную лампу

Ее легко проверить с использованием мультиметра или тестера. Для проверки установите переключатель прибора в  положение измерения минимального сопротивления, а лучше при наличии, в режим прозвонки. После этого прикоснитесь концами щупов к выводам цоколя с одной стороны, а затем- с противоположной. Если Вы услышите звуковой индикатор и увидите не большое сопротивление нити на экране- значит лампа цела. При обрыве- сопротивление будет очень большим до бесконечности.

Более подробно читайте в нашей статье: Как пользоваться прозвонкой.

Схема подключения перегоревших люминесцентных ламп

Представляю вашему вниманию схему, которая исключает из работы ненадежный и гудящий дроссель, а так же часто требующий замены стартер. Кроме того по этой схеме работает перегоревшая люминесцентная лампа дневного света.

Никогда не используйте исправные лампы в этой схеме.

Для нормальной работы конденсаторов С1, С4 необходимо выбирать бумажные модели на 300-350 Вольт, а  для С2, С3 лучше всего подойдут слюдяные.

Резистор R1 в обязательном порядке должен быть проволочным, по мощности лампы необходимо подбирать все необходимые компоненты руководствуясь  таблицей снизу.

Мощность лампыC1-C4С2-С3Д1-Д4R1
30 Ватт4 мкФ3300 пФД226Б60 Ом
40 Ватт10 мкФ6800 мкФД226Б60 Ом
80 Ватт20 мкФ6800 пФД20530 Ом

Принцип работы. Диоды Д2, Д3 вместе с конденсаторами С1, C4 образуют двухполупериодный выпрямитель с увеличением вдвое напряжения.  В момент включения лампы напряжение в точках а и б достигает величины в 600 Вольт на электродах лампы (Л1). После розжига она перейдет в нормальный рабочий режим, напряжение  уменьшается в указанных точках до необходимой величины для оптимальной работы лампы.

Чем больше Емкости конденсаторов C1 и C4, тем выше рабочее напряжение лампы. Конденсаторы С2, С3 служат для подавления радиопомех.

Но Я эту схему использовал только в экспериментальных целях и не рекомендую для применения в домах, квартирах, гаражах и т. д., потому что:

  1. Через 9-12 часов из-за работы на постоянном токе  происходит смещение  светящейся области в сторону одного из концов лампы. Для восстановления работы необходимо поменять местами концы лампы в светильнике.
  2. Из-за почернения со временем люминофора, уменьшается световой поток, а значит и энергоэффективность.

Рекомендую покупать и менять на новые лампы дневного света, потому что на них не так кусается цена, как на КЛЛ.

Принцип работы люминесцентной лампы

Принцип работы люминесцентной лампы основан на том, что на контакты внутри трубки подается напряжение. Затем между этими контактами возникает процесс эмиссии электронов, поддерживаемый находящимся в трубке инертным газом или парами ртути. При этом лампа разгорается, а внутри трубки появляется излучение в ультрафиолетовом диапазоне. Человеческий глаз увидеть такое свечение не может.


Схема люминесцентного прибора освещения

Чтобы превратить излучение в видимый свет, поверх трубки наносят состав – люминофор. Проходя через него, ультрафиолет становится стандартным излучением видимого спектра. Конкретный оттенок и температура свечения зависят от люминофора.

Почему моргает энергосберегающая лампочка при выключенном выключателе причины

Энергосберегающие лампы – достойная замена обычным лампам накаливания. Но, не смотря на многие положительные качества, они обладают рядом отрицательных. Наиболее распространённым является мерцание лампы после того, как выключатель выставлен в положение «выключен».

Основные причины:

  • Неисправность самой лампы;
  • Неправильное подключение;
  • Подсветка в выключателе.

На сегодняшний день, существует огромное множество энергосберегающих ламп. Различаются они по разным параметрам, одним из которых является цена. Пытаясь сэкономить, многие при покупке не учитывают такие важные особенности как, изготовитель и гарантия. Выбирая самые дешёвые варианты, зачастую обнаруживается, что лампа неисправна ещё до начала работы, а за этим следует дополнительная трата средств. Дабы этого избежать, выбирайте проверенных производителей. Так же неисправность самой лампы, может появиться после длительного время работы или сбоя в работе электросети. Устранить неисправность достаточно просто – заменить нерабочую лампу на новую.

Мерцание может вызвать и некорректный электромонтаж. Это значит, что выключатель в схеме с осветительным прибором в котором происходит мерцание, прерывает не как обычно фазу, а ноль. Данная проблема устраняется легко. Если есть базовые знания электромонтажа, то можно выполнить эту работу самостоятельно. Если навыков нет, можно вызвать для этого профессионала.

Из-за конструктивных особенностей выключателя и принципа работы энергосберегающей лампы происходит мигание. Происходит это таким образом. При выключении освещения, электроэнергия перестаёт поступать на лампу, и подаётся прямо на светодиод. В конденсаторе накапливается некоторый заряд и после разрядки мигает лампа. Исправить ситуацию можно несколькими способами. Отсоединить светодиод от цепи питания, так же поможет замена всех выключателей с подсветкой на обычные без подсветки.

Методы диагностики

Простейшим способом, которым чаще всего пользуют радиолюбители, является проверка светоизлучающих диодов мультиметром на работоспособность при помощи щупов. Способ удобен для всех типов светоизлучающих диодов, независимо от их исполнения и количества выводов. Установив переключатель в положение «прозвонка, проверка на обрыв», щупами касаются выводов и наблюдают за показаниями. Замыкая красный щуп на анод, а черный на катод исправный светодиод должен засветиться. При смене полярности щупов на экране тестера должна оставаться цифра 1.

Для точной проверки многоцветных LED с несколькими выводами необходимо знать их распиновку. В противном случае придется наугад перебирать выводы в поисках общего анода или катода. Не стоит бояться тестировать мощные светодиоды с металлической подложкой. Мультиметр не способен вывести их из строя, путём замера в режиме прозвонки.

Проверку светодиода мультиметром можно выполнить без щупов, используя гнёзда для тестирования транзисторов. Как правило, это восемь отверстий, расположенных в нижней части прибора: четыре слева для PNP транзисторов и четыре справа для NPN транзисторов. PNP транзистор открывается подачей положительного потенциала на эмиттер «Е». Поэтому анод нужно вставить в гнездо с надписью «Е», а катод – в гнездо с надписью «С». Исправный светодиод должен засветиться. Для тестирования в отверстиях под NPN транзисторы нужно сменить полярность: анод — «С», катод – «Е». Таким методом удобно проверять светодиоды с длинными и чистыми от припоя контактами

При этом неважно, в каком положении находится переключатель тестера. Проверка инфракрасного светодиода происходит также, но имеет свои нюансы из-за невидимого излучения. В момент касания щупами выводов рабочего ИК светодиода (анод – плюс, катод – минус) на экране прибора должно высветиться число около 1000 единиц

При смене полярности на экране должна быть единица

В момент касания щупами выводов рабочего ИК светодиода (анод – плюс, катод – минус) на экране прибора должно высветиться число около 1000 единиц. При смене полярности на экране должна быть единица.

Для проверки ИК диода в гнёздах тестирования транзисторов дополнительно придётся задействовать цифровую камеру (смартфон, телефон и пр.) Инфракрасный диод вставляют в соответствующие отверстия мультиметра и сверху на него направляют камеру. Если он в исправном состоянии, то ИК излучение будет отображаться на экране гаджета в виде светящегося размытого пятна.

Проверка мощных SMD светодиодов и светодиодных матриц на работоспособность кроме мультиметра требует наличия токового драйвера. Мультиметр включают последовательно в электрическую цепь на несколько минут и следят за изменением тока в нагрузке. Если светодиод низкого качества (или частично неисправный), то ток будет плавно нарастать, увеличивая температуру кристалла. Затем тестер подключают параллельно нагрузке и замеряют прямое падение напряжения. Сопоставив измеренные и паспортные данные из вольт-амперной характеристики можно сделать вывод о пригодности LED к эксплуатации.

Светодиоды применяются для передачи сигналов пультов ДУ, аппаратуры, камер наблюдения, фонариков и светильников. Они включаются в прямом направлении, после появления положительного напряжения между катодом и анодом. Поэтому при поломках можно проверить светодиод мультиметром, установить причину неисправности и устранить ее.

Как проверить стартер

Стартер осуществляет выполнение 2-ух основных функций: замыкание и разрыв цепи. В первом случае происходит нагрев электродов, во втором – образование импульса повышенного напряжения (после размыкания цепи).

Поломка стартера является наиболее частой причиной выхода из строя люминесцентной лампы. О дефекте в работе этой детали свидетельствует мигание лампы во время эксплуатации или полое отсутствие ее включения.

Самый простой способ проверки на исправность – это замена на аналогичный работающий прибор. Однако далеко не всегда можно найти запчасть той же мощности под рукой. Проверить работоспособность детали можно даже без наличия измерительного прибора. Достаточно организовать простейшую электроцепь из лампы накаливания мощностью 40 Вт и стартера с питанием, заведенным на розетку в 220 В.

Если лампочка загорится, и будет работать с «подмигиванием» в долю секунды, значит, элемент находится в рабочем состоянии. В ином случае (если не загорится или будет гореть не прерываясь) – пусковое устройство неисправно.

Проверить стартер на сопротивления невозможно. Связано это с его особым строением.

Неисправности и способы их устранения

Первое, что нужно сделать, — проверить напряжение на контактах лампочки и стартера. Если его нет, меняем неисправные элементы на новые.

Однако зачастую с напряжением все в порядке, но лампа дневного света все равно не включается, или часто мерцает, или моргает, но не загорается. Ниже рассмотрим наиболее распространенные проблемы, ведущие к такой ситуации:

  1. Когда лампочка после включения не только не мерцает, но и не светится, речь, вероятно, идет о прерывании цепи. Чтобы обнаружить такой дефект, прозваниваем цепь с помощью мультиметра. Возможно, что проблема возникла из-за отсоединившегося проводника или поломанной вилки устройства.
  2. Если во время работы люминесцентной лампы отмечается недостаточно сильное свечение с одной из ее сторон (при этом слышно потрескивание), причина неисправности заключается в коротком замыкании. Для устранения проблемы подойдет два способа. В первом случае переворачиваем лампу так, чтобы рабочий и нерабочий концы поменялись местами в патронах. Если свечение не нормализовалось, меняем колбу. Второй вариант решения вопроса состоит в проверке целостности проводов и патронов.
  3. Еще один вариант поломки: лампы горят постепенно угасающим желтым светом. Тут не обойтись без замены лампочки, поскольку причина проблемы в разгерметизации колбы и проникновении в нее воздуха.
  4. Спустя какой-то период на лампочке появляется потемнение. В таком случае проверяем дроссель. Для этого снимаем показатели рабочего и пускового тока. Слишком высокий уровень указывает на необходимость замены дросселя.
  5. Если появление темных пятен сопряжено с проскакивающими электрическими разрядами, но свечение не исчезает, неисправность, скорее всего, кроется в стартере. Чтобы установить причину точнее, делаем замер рабочего тока. В случае повышенного уровня меняем стартер. Если ток в пределах нормы, несколько раз проворачиваем лампочку в патроне. Свечение должно восстановиться. Если нет — меняем лампу.
  6. При постепенном снижении интенсивности свечения проверяем рабочее напряжение. Ток выше нормы указывает на неисправность дросселя. Если в рамках допустимого — понадобится замена лампы, поскольку есть недостаток ртутного содержимого.
  7. Когда лампочка моргает после выключения, причин мерцания бывает несколько (как и после включения). Наиболее распространенная заключается в моргании из-за совместной работы лампы и переключателя с подсветкой. Энергия, идущая на подсветку, становится фактором включения лампочки, однако ее объема недостаточно, и потому светильник только мигает. Единственный выход — отказ от выключателя с подсветкой.
  8. Порой моргание идет вследствие воздействия электромагнитных волн. Проблема возникает, когда в непосредственной близости от лампы расположена электробытовая техника (телевизор, компьютер и т.д.). Также источником волн являются радиостанции, вышки сотовой связи, ЛЭП и другие подобные объекты. Проблема решается только устранением ее первопричины.
  9. Мерцание возникает из-за неисправной электропроводки в квартире (доме). Обычно лампа начинает мигать в сырую погоду. Необходимо менять проводку на новую.
  10. Недостаток напряжения в сети (нехватка 10 и больше процентов) — еще один фактор, приводящий к миганию светильника.
  11. Люминесцентные лампы не всегда включаются или моргают при слишком низкой температуре (ниже 5 градусов тепла).

Любой из перечисленных выше факторов способен привести к миганию люминесцентной лампочки. После нахождения неисправности ее необходимо обесточить до восстановления работоспособности. Следует помнить, что неправильная работа одного из элементов ведет к повреждению других звеньев системы.

Люминесцентная лампа – это подвид газоразрядных источников света, для их запуска необходим электрический импульс, который проходит через пары ртути. Когда газ разогревается, появляется ультрафиолетовое излучение, которое преобразуется в видимый свет с помощью люминофорного покрытия на внутренней части колбы.

Если с лампочкой все в порядке, то она светится сразу после запуска. В норме она может моргнуть 1 или 2 раза во время разжигания газа. Но, если мигает лампа дневного света (ЛДС) длительное время после включения или издает необычные звуки (гудение, потрескивание), то это свидетельствует о неисправности одного из элементов системы. В таком случае стоит провести диагностику, чтобы выявить причины некорректной работы устройства, и провести ремонт.
