Проблемы и их решения
Ниже приведены наиболее часто встречающиеся поломки. Починить гирлянду реально своими руками: для этого понадобятся внимательность и аккуратность.
Плохое качество пайки
Некачественная пайка питающих и отходящих проводников — наиболее часто встречающаяся причина неисправности подсветки. В некоторых случаях контакт удерживается исключительно на термоклее, поэтому о его работоспособности не может быть и речи. Достаточно слегка дотронуться до проводника, и контакт полностью разрывается.
Особенно часто некачественные соединения встречаются в гирляндах китайского производства. Также производители из Китая в целях экономии нередко используют слишком тонкие провода, которые легко переламываются в местах соединения с платой.
Еще один способ избежать проблем с проводами — отказаться от зачистки проводов ножом. В ходе такой операции легко чрезмерно истончить провод. Лучше зачистить проводник с помощью термической обработки огнем зажигалки.
Повреждение светодиода
Чтобы найти неисправный диод, отключаем гирлянду от электропитания. Проверку начинаем с последнего светодиода в схеме (к нему напрямую идет проводник с блока питания). К той же самой ножке присоединен отходящий провод, идущий дальше, к следующему ответвлению светового канала.
Понадобится тестирование светодиода между парой проводов питания (на входе и на выходе). В качестве тестового прибора используем мультиметр с немного измененными щупами. Чтобы модернизировать щупы, на их концы с помощью нитки приматываем тонкие иглы. Острие игл должно выступать совсем чуть-чуть — на 5–7 миллиметров. Сверху наносим слой изоляционной ленты.
Поскольку все диоды соединены со схемой пайкой, просто изъять их из лампы (как в случае с обычной гирляндой) не получится. Протыкаем изоляционный слой жил, чтобы найти медные провода.
Переключаем прибор в режим прозвона светодиодов. Начинаем раз за разом протыкать питающие проводники возле каждого диода.
Хаотичное мерцание
Еще одна распространенная проблема — беспорядочное мерцание лампочек. Диоды мигают без какой-либо видимой причины, их яркость хаотично изменяется.
Причина данной неисправности состоит в неправильной работе электролитического конденсатора. Данный элемент при этом обычно подвергается деформации — выглядит несколько раздутым.
Выход из данной ситуации — замена конденсатора. Его номинальное значение всегда написано на корпусе.
Если после замены конденсатора ситуация не исправилась, проблема может заключаться в перегоревшем резисторе. Визуально такой дефект не обнаружить, поэтому в данном случае не обойтись без тестера. Измеряем сопротивление, не забыв заранее узнать номинал для компонента. Если полученный результат не соответствует номинальному значению, меняем резистор.
Нет света на одном из участков
Если на каком-то из каналов полностью отсутствует свет, причиной тому может быть один из двух факторов:
- Пробой на тиристоре или диоде данного канала. Чтобы удостовериться в правильности определения причины неисправности, отпаиваем провод канала на плате и подключаем вместо старого канала новый (который точно работает).
- Если вышеуказанный способ не принес положительного результата, проблема заключается не в гирлянде, а в каком-либо из элементов платы — диоде или тиристоре. С помощью мультиметра проверяем эти компоненты и, в случае необходимости, меняем их на рабочие.
Тусклое освещение
Бывают ситуации, когда освещение есть, но один из каналов дает слишком тусклый свет. При этом схема контроллера функционирует без проблем, а при нажатии кнопок происходит нормальное переключение режимов.
Прозвон диодов с помощью мультитестера также не дает результата. Остается лишь одна возможная причина — некачественные провода. Если произошел надрыв какой-то части многожильного проводника, общее сечение уменьшается, что выражается в тусклости света. Происходит это вследствие того, что к светодиодам не поступает нужного объема напряжения.
Чтобы отыскать разрыв, понадобится в ручном режиме проверить всю линию провода. Придется набраться терпения, поскольку дефект на линии, вполне возможно, расположен на последней проверяемой нити.
Когда проблемное место найдено, разбираем проводники на светодиоде, зачищаем их (лучше зажигалкой) и заново спаиваем. Далее наносим изоляционный слой с помощью термоусадки.
Разбитые лампы
Если разбитой оказалась одна или несколько ламп и решено починить гирлянду, рекомендуется просто поменять один светодиод на другой. Ремонтировать такие лампочки технически нецелесообразно.
Если же запасной лампочки нет, удаляем разбитый источник света и соединяем провода уже без его участия.
Ремонт драйвера
Прежде всего прозвони предохранитель, если он есть. Прибор должен показать нулевое сопротивление. Сделать это можно, не выпаивая предохранитель из платы. Прибор показал бесконечно большое сопротивление? Замени предохранитель и включи лампу в сеть для проверки. Светится? Ремонт окончен. Если же предохранитель в порядке, продолжаем ремонт. Проверь диодный мост. Как это сделать, ты можешь подробно узнать здесь.
Диодный мост рабочий? Тогда выпаивай сглаживающий электролитический конденсатор и прозвони его. Если конденсатор исправен, то в начальный момент прозвонки мультиметр покажет маленькое сопротивление, которое будет на глазах расти, пока не уйдет в бесконечность.
Если драйвер простой, как часто случается, то все эти манипуляции обязательно приведут к успеху и окончанию ремонта. Если драйвер сложнее, то все, что ты можешь сделать, это прозвонить остальные электролитические конденсаторы и диоды. Конденсаторы легче выпаять полностью, у диода можно выпаять лишь один вывод. Чтобы он потерял контакт с платой, прибор достаточно приподнять иголкой или пинцетом.
Если и тут все в порядке, то, увы, для дальнейшего более сложного ремонта придется воспользоваться помощью квалифицированного электронщика.
Повреждение светодиода
Если контакты проводов в порядке и вы грешите на один из диодов, как можно проверить его неисправность? И самое главное, как его найти среди всей череды лампочек?
Прежде всего выключаете гирлянду из розетки. Начинаете с последнего диода. На него напрямую с блока управления приходит провод питания.
К этой же ножке припаян отходящий проводник. Он идет на следующую ветку светового канала. Вам же нужно тестировать диод между его двумя проводами питания (вход-выход).
Понадобится мультиметр и его несколько модернизированные щупы.
К кончикам щупов тестера, ниткой плотно приматываете тонкие иголки так, чтобы их острие выступало максимум на 5-8мм.
Сверху все заматываете плотным слоем изоленты.
Так как светодиоды припаяны, то просто вытащить их из лампочки как в обычных гирляндах здесь не получится.
Поэтому придется протыкать изоляцию жил, чтобы добраться до медных жил проводков. Переключаете мультиметр в режим прозвонки диодов.
И начинаете последовательно протыкать питающие провода возле каждого подозрительного диода.
Если у вас гирлянда не 220В, а 12В или 24В, которая подключается вот от такого блока питания:
то исправный светодиод от батарейки мультиметра должен загореться.
Если это подсветка 220V, то сверяете показания мультиметра.
На рабочих элементах они будут примерно одинаковыми, а вот неисправный покажет обрыв.
Метод конечно варварский и повреждающий изоляцию, зато вполне рабочий. Правда уличные гирлянды после таких проколов, лучше вне помещений уже не использовать.
Причины выхода из строя
Почему вообще сгорают светодиодные лампы, если, как заявляют производители светодиодов, ресурс светоизлучающих полупроводников составляет минимум 15-20 тысяч часов? Практически все драйверы не имеют механических элементов и контактов, значит, у них наработка на отказ должна быть не меньше. Но лампы горят, порой не выработав даже свой гарантийный срок, и это факт. Причин поломки лампочки может быть несколько:
- Производственный брак. Увы, от этого никто не застрахован. Особенно, если производители комплектующих и светодиодов – наши китайские братья, работающие в гараже и на коленках.
- Неправильная эксплуатация. К примеру, плохая вентиляция в закрытом светильнике. В таких источниках света лампа перегревается, и тут уж выйти из строя может все что угодно – от драйвера до светодиодов. Сюда же можно отнести пыль, влагу, «искрящий» выключатель, выключатель с подсветкой и т. п.
Плохое питание. Если напряжение постоянно скачет или оно ненормально завышено, тут даже самый качественный драйвер может “потерять терпение”. Сюда же отнесем постоянные выбросы напряжения, к примеру, при пуске мощных моторов или сварочного оборудования, и импульсные помехи.
Повреждение светодиода
Если контакты проводов в порядке и вы грешите на один из диодов, как можно проверить его неисправность? И самое главное, как его найти среди всей череды лампочек?
Прежде всего выключаете гирлянду из розетки. Начинаете с последнего диода. На него напрямую с блока управления приходит провод питания.
К этой же ножке припаян отходящий проводник. Он идет на следующую ветку светового канала. Вам же нужно тестировать диод между его двумя проводами питания (вход-выход).
Понадобится мультиметр и его несколько модернизированные щупы.
К кончикам щупов тестера, ниткой плотно приматываете тонкие иголки так, чтобы их острие выступало максимум на 5-8мм.
Сверху все заматываете плотным слоем изоленты.
Так как светодиоды припаяны, то просто вытащить их из лампочки как в обычных гирляндах здесь не получится.
Поэтому придется протыкать изоляцию жил, чтобы добраться до медных жил проводков. Переключаете мультиметр в режим прозвонки диодов.
И начинаете последовательно протыкать питающие провода возле каждого подозрительного диода.
Если у вас гирлянда не 220В, а 12В или 24В, которая подключается вот от такого блока питания:
то исправный светодиод от батарейки мультиметра должен загореться.
Если это подсветка 220V, то сверяете показания мультиметра.
На рабочих элементах они будут примерно одинаковыми, а вот неисправный покажет обрыв.
Метод конечно варварский и повреждающий изоляцию, зато вполне рабочий. Правда уличные гирлянды после таких проколов, лучше вне помещений уже не использовать.

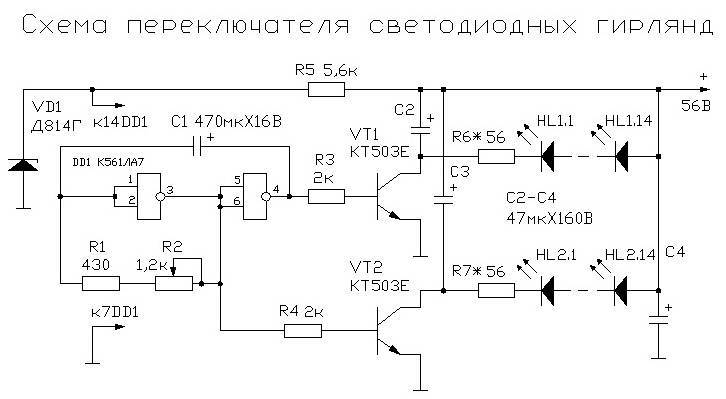

Схема работы
Подбираясь все ближе, к вопросу о том, как отремонтировать гирлянду, важно рассмотреть работу ее схемы, так как иногда приходится чинить и ее
Переменное питание из сети, прежде чем попасть на контроллер, проходит через тиристор и светодиодный мост. Минуя эти приборы напряжение выпрямляется. Проходя через конденсатор оно дополнительное сглаживается. Только после этого питание доходит до контроллера. Само же напряжение будет проходить через кнопку, которая в нормальном состоянии разомкнута. При замыкании кнопки осуществляется переключение режима работы контроллера.
Этот элемент является управляющим. Руководит он работой тиристоров. Число этих деталей будет зависеть от количества каналов подсветки гирлянды. Минуя тиристоры, выходное питание будет подавать на каждый светодиод в отдельности.
Повреждение светодиода
Если контакты проводов в порядке и вы грешите на один из диодов, как можно проверить его неисправность? И самое главное, как его найти среди всей череды лампочек?
Прежде всего выключаете гирлянду из розетки. Начинаете с последнего диода. На него напрямую с блока управления приходит провод питания.
К этой же ножке припаян отходящий проводник. Он идет на следующую ветку светового канала. Вам же нужно тестировать диод между его двумя проводами питания (вход-выход).
Понадобится мультиметр и его несколько модернизированные щупы.
К кончикам щупов тестера, ниткой плотно приматываете тонкие иголки так, чтобы их острие выступало максимум на 5-8мм.
Сверху все заматываете плотным слоем изоленты.
Так как светодиоды припаяны, то просто вытащить их из лампочки как в обычных гирляндах здесь не получится.
Поэтому придется протыкать изоляцию жил, чтобы добраться до медных жил проводков. Переключаете мультиметр в режим прозвонки диодов.
И начинаете последовательно протыкать питающие провода возле каждого подозрительного диода.
Если у вас гирлянда не 220В, а 12В или 24В, которая подключается вот от такого блока питания:
то исправный светодиод от батарейки мультиметра должен загореться.
Если это подсветка 220V, то сверяете показания мультиметра.
На рабочих элементах они будут примерно одинаковыми, а вот неисправный покажет обрыв.
Метод конечно варварский и повреждающий изоляцию, зато вполне рабочий. Правда уличные гирлянды после таких проколов, лучше вне помещений уже не использовать.
Проблемы и их решения
Ниже приведены наиболее часто встречающиеся поломки. Починить гирлянду реально своими руками: для этого понадобятся внимательность и аккуратность.
Плохое качество пайки
Некачественная пайка питающих и отходящих проводников — наиболее часто встречающаяся причина неисправности подсветки. В некоторых случаях контакт удерживается исключительно на термоклее, поэтому о его работоспособности не может быть и речи. Достаточно слегка дотронуться до проводника, и контакт полностью разрывается.
Особенно часто некачественные соединения встречаются в гирляндах китайского производства. Также производители из Китая в целях экономии нередко используют слишком тонкие провода, которые легко переламываются в местах соединения с платой.
Еще один способ избежать проблем с проводами — отказаться от зачистки проводов ножом. В ходе такой операции легко чрезмерно истончить провод. Лучше зачистить проводник с помощью термической обработки огнем зажигалки.
Повреждение светодиода
Чтобы найти неисправный диод, отключаем гирлянду от электропитания. Проверку начинаем с последнего светодиода в схеме (к нему напрямую идет проводник с блока питания). К той же самой ножке присоединен отходящий провод, идущий дальше, к следующему ответвлению светового канала.
Понадобится тестирование светодиода между парой проводов питания (на входе и на выходе). В качестве тестового прибора используем мультиметр с немного измененными щупами. Чтобы модернизировать щупы, на их концы с помощью нитки приматываем тонкие иглы. Острие игл должно выступать совсем чуть-чуть — на 5–7 миллиметров. Сверху наносим слой изоляционной ленты.
Поскольку все диоды соединены со схемой пайкой, просто изъять их из лампы (как в случае с обычной гирляндой) не получится. Протыкаем изоляционный слой жил, чтобы найти медные провода.
Переключаем прибор в режим прозвона светодиодов. Начинаем раз за разом протыкать питающие проводники возле каждого диода.
Хаотичное мерцание
Еще одна распространенная проблема — беспорядочное мерцание лампочек. Диоды мигают без какой-либо видимой причины, их яркость хаотично изменяется.
Причина данной неисправности состоит в неправильной работе электролитического конденсатора. Данный элемент при этом обычно подвергается деформации — выглядит несколько раздутым.
Выход из данной ситуации — замена конденсатора. Его номинальное значение всегда написано на корпусе.
Если после замены конденсатора ситуация не исправилась, проблема может заключаться в перегоревшем резисторе. Визуально такой дефект не обнаружить, поэтому в данном случае не обойтись без тестера. Измеряем сопротивление, не забыв заранее узнать номинал для компонента. Если полученный результат не соответствует номинальному значению, меняем резистор.
Нет света на одном из участков
Если на каком-то из каналов полностью отсутствует свет, причиной тому может быть один из двух факторов:
- Пробой на тиристоре или диоде данного канала. Чтобы удостовериться в правильности определения причины неисправности, отпаиваем провод канала на плате и подключаем вместо старого канала новый (который точно работает).
- Если вышеуказанный способ не принес положительного результата, проблема заключается не в гирлянде, а в каком-либо из элементов платы — диоде или тиристоре. С помощью мультиметра проверяем эти компоненты и, в случае необходимости, меняем их на рабочие.
Тусклое освещение
Бывают ситуации, когда освещение есть, но один из каналов дает слишком тусклый свет. При этом схема контроллера функционирует без проблем, а при нажатии кнопок происходит нормальное переключение режимов.
Прозвон диодов с помощью мультитестера также не дает результата. Остается лишь одна возможная причина — некачественные провода. Если произошел надрыв какой-то части многожильного проводника, общее сечение уменьшается, что выражается в тусклости света. Происходит это вследствие того, что к светодиодам не поступает нужного объема напряжения.
Чтобы отыскать разрыв, понадобится в ручном режиме проверить всю линию провода. Придется набраться терпения, поскольку дефект на линии, вполне возможно, расположен на последней проверяемой нити.
Когда проблемное место найдено, разбираем проводники на светодиоде, зачищаем их (лучше зажигалкой) и заново спаиваем. Далее наносим изоляционный слой с помощью термоусадки.
Разбитые лампы
Если разбитой оказалась одна или несколько ламп и решено починить гирлянду, рекомендуется просто поменять один светодиод на другой. Ремонтировать такие лампочки технически нецелесообразно.
Если же запасной лампочки нет, удаляем разбитый источник света и соединяем провода уже без его участия.
Основные причины неисправностей
Микросхема, являющаяся главным рабочим элементом, перегорает редко. К самым частым поломкам можно отнести:
- Некачественный контакт на проводах.
- Поломка одного из светодиодов.
- Неполадки с конденсатором.
- Перегорел резистор.
- Проблемы с диодным мостом или тиристорами.
Некачественная пайка
При отсутствии работы секции светодиодов необходимо проверить контакты платы Если перестала работать гирлянда, в первую очередь проверяется качество соединений питающих и отходящих проводов. При слабом контакте устройство не будет получать напряжение. Эта проблема распространена в дешевых китайских гирляндах. Они производятся с использованием тонких жил, которые легко ломаются в местах соединения.
Для обеспечения надежного соединения места контакта нужно залить толстым слоем термоклея.
Перегорел светодиод
Прозвон проводов гирлянды мультиметром В гирлянде светодиоды подключены последовательно. Если перегорел один элемент, работать перестанет вся цепочка. Ремонтировать схему нужно путем замены неработающего компонента. Для определения сломавшейся лампочки потребуется мультиметр. К концам щупов нужно ниткой примотать тонкие иголки для проверки диодов. Острие должно выступить на 5-8 мм. Сверху все нужно замотать плотным слоем изоленты.
В первую очередь гирлянду нужно отключить от электрической сети. Проверка начинается с последнего диода, так как именно к нему напрямую проводится провод питания с блока управления.
Светодиоды припаяны, поэтому просто их вытащить, как обычную лампочку, не получится. Для проверки придется прокалывать изоляцию до появления медных жил. Мультиметр должен быть переведен в режим прозвонки. После нужно последовательно прокалывать питающие проводки рядом с каждым подозрительным светодиодом по всей длине цепи.
Хаотические мигания лампочек
При хаотичном моргании проблема заключается в электролитическом конденсаторе При включении гирлянды может наблюдаться ситуация, когда диоды хаотично загораются с разной яркостью. Такое мерцание не связано с режимами работы и заводским эффектом, а вызвано именно проблемами в самой гирлянде.
Вероятная причина такого эффекта – пробой электролитического конденсатора. Он может вздуться, и это будет хорошо заметно невооруженным глазом. Сломанный компонент нужно заменить на аналогичный по номиналу. Значение емкости указано на корпусе элемента.
Если замена конденсатора не помогла, мог перегореть резистор. Для его проверки потребуется тестер. По маркировке нужно узнать номинальное сопротивление, а затем сверять с измеренным значением. При несоответствии параметров резистор нужно заменять на новый. После замены лампочки должны перестать мигать.
Не горит часть гирлянды

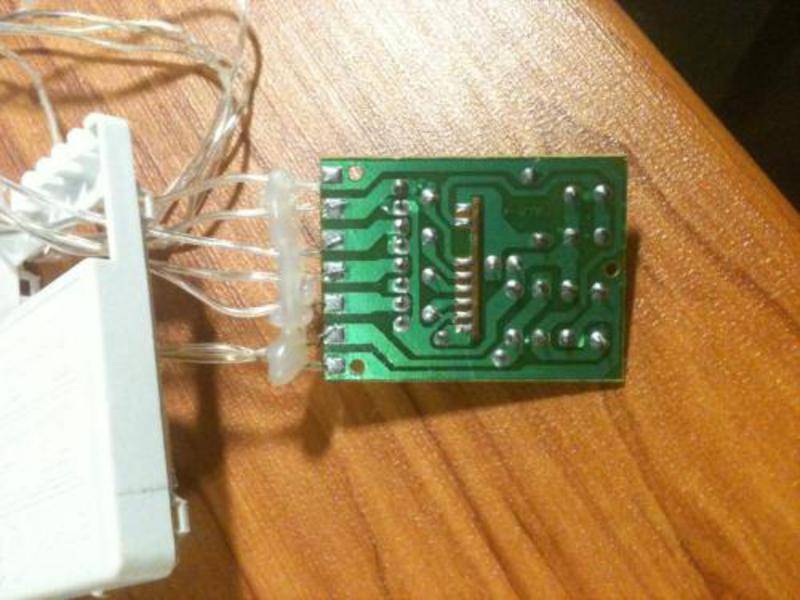

Проверка платы переподключением проводов Отсутствие работоспособности одного из каналов может быть вызвано двумя причинами. Эти неполадки связаны с компонентами схемы – пробой тиристора или диода. Для проверки нужно отделить один проводок с нерабочего канала и подключить на соседний, заведомо исправный. Если он также не работает, неисправность связана с тиристором или диодом. Их нужно проверить мультиметром и заменить на новые.
Тусклый свет
Светодиоды на отдельном канале могут тускло гореть по сравнению с остальными. Это не связано с работой схемы контроллера, прозвонка компонентов также не даст результатов. Наиболее вероятная причина – провода. Их нужно осмотреть на наличие обрывов и перегибов. После нахождения проблемного участка нужно взять паяльник, разобрать провода и установить новые отрезки. Место контакта нужно надежно заизолировать с помощью термоусадочной трубки.
Элементы светодиодных источников света
Прежде чем разбирать на составные части вышедшую из строя светодиодную лампу, обязательно изучите ее устройство и принцип работы. Стандартное оборудование данного типа имеет в составе электронную плату питания, световой фильтр и корпус с цоколем. Более дешевые модели вместо ограничителей тока и напряжения используют обычные конденсаторы.
Принцип действия светодиода практически идентичен полупроводниковому элементу. Ток между анодом и катодом перемещается по прямой линии, что приводит к образованию свечения. Каждый светодиод по отдельности характеризуется минимальной мощностью, из-за чего используется сразу несколько штук. Для создания нужного светового потока применяют люминофорное покрытие, трансформирующее свет в видимый для человеческого глаза спектр.
Качественные модели содержат высокотехнологичный драйвер, выполняющий функцию преобразователя наряду с диодной группой. Первичное напряжение идет на трансформатор, уменьшающий характеристики тока. На выходе элемента получаем постоянный ток, необходимый для питания led-диодов. С целью уменьшения пульсации в цепи используется вспомогательный конденсатор.
Несмотря на многочисленные разновидности, отличия устройств, количество используемых светодиодов, все осветительные приборы данного типа характеризуются одной конструкцией, что упрощает их техническое обслуживание.
Как прозвонить светодиод
Светодиоды, обладают параметрами, которые характеризуют их рабочую среду – это рабочее напряжение и рабочий ток, которые варьируются в зависимости от типа светодиода. Основным электрическим параметром является сила тока. И если вы решили самостоятельно прозвонить светодиод, необходимо эти параметры учитывать. Но если рабочий ток и напряжение неизвестно, воспользуйтесь двумя проверенными способами прозвонки.
Проверка светодиода не составит труда, если есть на руках обычный тестер
А именно:
- Мультиметром (тестером);
- При помощи обычной батарейки.
Прежде чем проверять светодиод на предмет работоспособности, необходимо его отсоединить от контактов или отпаять. Известно, что светодиод по своей сути, является обычным полупроводником (пропускающий электрический ток в одном направлении) и имеет два контакта (анод и катод) в виде продолговатых ножек изготовленных из меди (или железа). С их помощью и будет производиться прозвонка.
Устанавливаем мультиметр в режим прозвонки. В этом режиме ток, проходящий через светодиод, будет примерно 1 мА. Касаемся щупами тестера контактов светодиода и наблюдаем за показаниями на экране мультиметра. Так же для отслеживания свечения диода, можно затенить помещение.
Если мультиметра нет в наличии, а прозвонку необходимо произвести, можно обойтись обычной батарейкой 9 Вольт. Так как, подключение диода напрямую к батарейке приведёт к его выходу из строя, в качестве понижающего резистора (сопротивления), используем намоченный в воде палец. Анодом касаемся плюса батарейки, прикладываем к минусу палец и касаемся его катодом. Если полярность не соблюдена, в этом нет ничего критичного, переворачиваем диод и производим проверку.
