Подготовка к ремонту
Для самостоятельного проведения быстрого и качественного ремонта любого электротехнического оборудования в бытовых условиях требуется предварительная подготовка.
Основные этапы предварительной подготовки к ремонту
- В первую очередь стоит выяснить источник неисправности (драйвер, светодиод или прочий элемент конструкции осветителя). Для этого нужно снять устройство с постоянного места размещения и разместить на рабочем столе.
- Далее нужно подготовить инструмент: комплект отверток, клещи (могут понадобиться для снятия корпуса, соединенного скрутками), мультиметр (для проверки контактов), изоляционная лента, пинцет (может пригодиться для работы с мельчайшими компонентами оборудования). Возможно, понадобится выполнять паяльные работы, поэтому паяльник тоже должен быть под рукой. Если же возникнет необходимость замены светодиодов, то для этого мероприятия можно воспользоваться дрелью с комплектом сверл разного диаметра.
После того как рабочее место подготовлено, все необходимые инструменты собраны, осветительный прибор снят, выявлены причины его поломки, можно приступать к ремонтным работам.
Проверяем драйвер
Ремонт светодиодных прожекторов должен проводиться с использованием современного оборудования и качественного инструмента. Чтобы осуществить проверку работы драйвера, потребуется убедиться, что на него подается электрическое питание 220 В. После этого, потребуется решить, что не работает. Здесь два варианта, первое — неисправность заключается в LED-драйвере. Второй вариант, поломка LED-матрицы. Необходимо сказать, что определение «драйвер» по своей основной сути — это определенный маркетинговый ход производителя, которым обозначается источник тока. Этот источник применяется для определенного устройства, которое рассчитано по току и значениям мощности.
Ремонт светодиодного прожектора своими руками возможно осуществить при относительно несложных неисправностях. Чтобы осуществить проверку драйвера без подключенного светодиода, потребуется подать на его вход напряжение в 220В. После этого, на выходе, при исправном узле, должно возникнуть постоянное напряжение, которое будет по значению больше, чем допустимый предел указанный на самом блоке.
К примеру, когда на блоке установленного драйвера указано напряжение 28 В, тогда при осуществлении действий по его включении «вхолостую», показатели напряжения на выходе будут составлять ориентировочно 40 В. Это объясняется принципом функционирования схемы. Для полного восстановления ремонтируете драйвера светодиодного устройства с использованием качественных элементов, что в заметной степени увеличит показатели срока службы и эффективность оборудования.

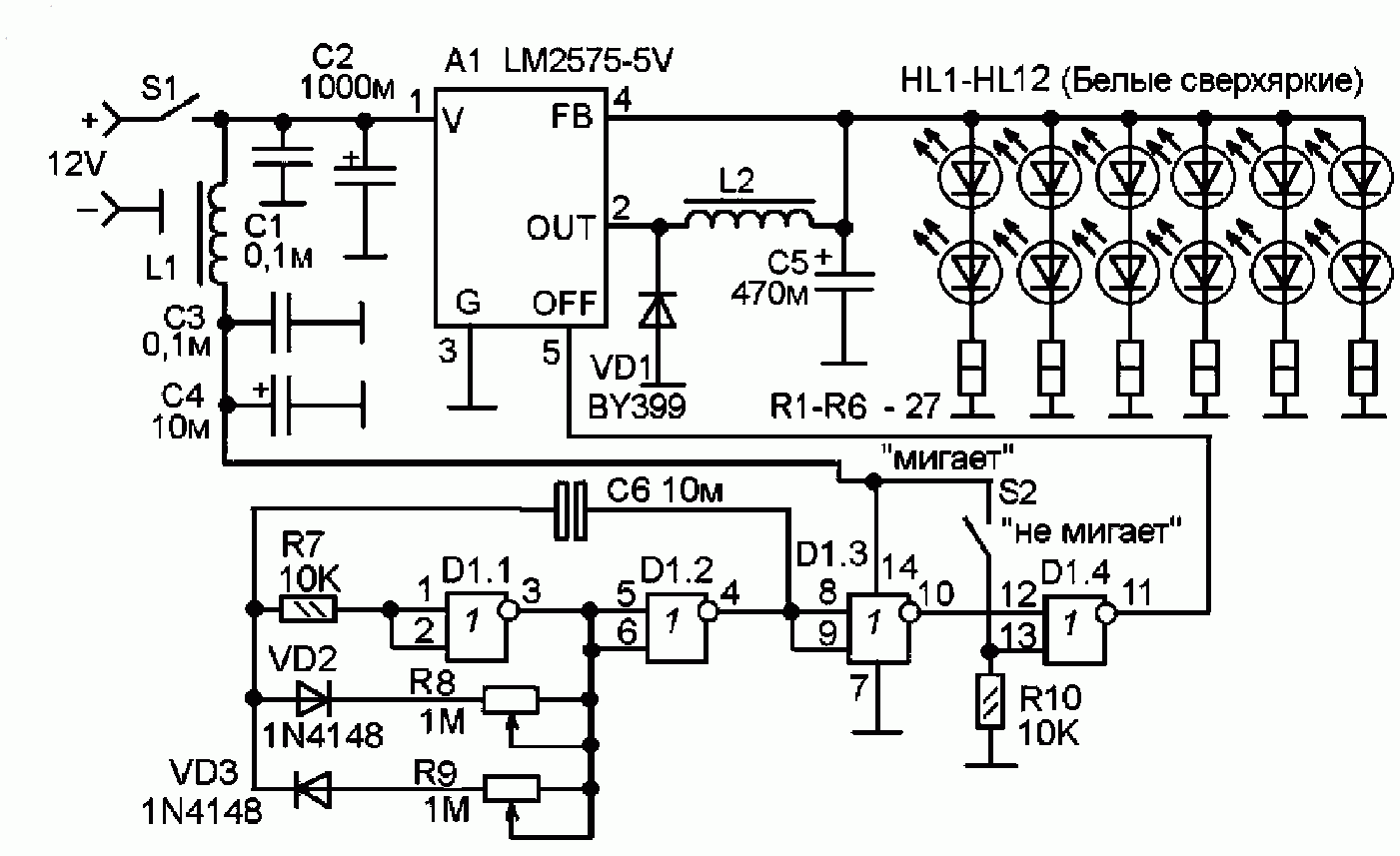

Принципиальная схема самодельного прожектора на светодиодах.
Но, представленный способ проверку, не дает 100% гарантии такого факта, что он исправно работает. В некоторых случаях, может потребоваться отремонтировать ЛЕД прожекторов своими руками. Следует отметить, что иногда бывают рабочие блоки драйвера, которые при «холостом» включении, могут показывать различные параметры. Это не всегда указывает на неисправность узла, потому как у разных производителей свои схемы по которым могут работать. Этот момент в обязательном порядке требуется учитывать и полностью понимать, если вам необходимо проверить драйвер. Если мигает светодиодный прожектор или моргает, тогда это может указывать на недостаток питания, поэтому первым делом, следует проверить электрическое питание на выходе. Это делается в самую первую очередь, что позволяет сэкономить время на выполнение указанных мероприятий.
sxemy-podnial.net
Предлагаю вашему вниманию схемы драйверов светодиодных светильников, которые мне пришлось недавно ремонтировать. Начну с простой (фото 1, справа) и схема на рисунке 1.
Светодиодные светильники. Фото 1.
Драйвер светодиодного светильника на CL1502. Рис. 1.
В схеме этого драйвера установлена микросхема CL1502. Микросхем с подобными функциями выпущено уже много, и не только в корпусе с 8 ножками. На эту микросхему в интернете есть много технических данных, к примеру в . Собран драйвер по «классической» схеме. Неисправность была в выгорании пары светодиодов. Первый раз просто закоротил их, так как находился вдали от «цивилизации». Тоже сделал и во второй раз. И когда сгорела третья пара, я понял, что жить этому светильнику осталось мало. Простым закорачиванием пар светодиодов, так просто не обойдёшься. Требовалось что-то по-кардинальные. Ранее я изучал схемотехнику и работу подобных микросхем, с целью укоротить светодиодную лампу, в корпусе трубчатой стеклянной люминисцентной 36 Ватт, с длины 120 сантиметров в 90, так как был в наличии такой светильник, установленный над рабочим столом. И всё удалось и работает. А здесь. Насколько я понял работу подобных светильников, с применением таких драйверов, то ничего плохого не должно происходить после закорачивания хотя бы всех светодиодов, кроме последней пары. Ведь всё в них решает датчик тока, в данной схеме это резисторы R3 и R4. Напряжение выделенное этими резисторами, попадая через выводы 7 и 8 микросхемы CL1502 к компаратору выключения силового ключа работают отлично. Но что-то всё же жжёт светодиоды. Но что? Моё предположение — их жжёт сам драйвер! Светодиоды применённые в этом светильнике, похожи на 2835SMDLED (0,5 Вт одного светодиода). И если это действительно они, то заявленная мощность светильника вполне оправдана. Но у меня, сильные подозрения, что в светильнике стоят 3528SMDLED, которые имеют параметры, чуть ли не на порядок ниже. Но понять мне это очень трудно, так как на SMD светодиодах нет обозначений. Что сделал я? Я убрал с платы резистор R4. При этом уменьшился ток через светодиоды и… светодиоды перестали сгорать. Что интересно, в строительном вагончике, в котором стояли три светильника одного типа, последовательно пришлось ремонтировать все три. И везде пришлось снять по одному резистору. И да, везде упал световой поток, хотя глазом это и трудно определить, но если сравнивать, то заметно.
В другом вагончике, было два светильника с внешними размерами 595х595 мм.. И они тоже «горели». В этих светильниках ячейки состояли из четырёх светодиодов в параллели и было таких 28 ячеек. Так как и там была подобная схема (поднять не удалось), то просто выпаял по одному резистору.
В итоге, можно сделать вывод, что ремонт можно выполнять, по подобной методике, то есть уменьшать ток через светодиоды, так как лучше, пусть светят темнее, чем совсем погаснут. Хотя конечно, правильнее поменять все светодиоды на 2835SMDLED, но это при их наличии.
Драйвер светодиодного светильника на B77CI. Рис. 2.
Схема второго драйвера, изображённого на рисунке 2, я «поднял» со светильника, который нашёл в металлоломе, с механическими поломками корпуса. На рисунке 3 схема четырёх плат светодиодов по 9 Вт каждая. Хотел снять светодиоды для запчастей. И даже, не сразу заметил невзрачную коробочку с драйвером. Схема оказалась почти «монстром».
Фонарь светодиодного светильника. Рис. 3.
Внешний вид платы драйвера на B77CI. Фото 2.
Наличие двух микросхем, двух мощных полевых транзисторов, двух дросселей и двух электролитических конденсаторов 220 мк х 100 В включенных параллельно, указывало на то, что разработчики поработали на славу. Так же присутствует довольно хорошая схема фильтров (смотрите фото 2). Микросхема DX3360T — это, по всей видимости, стабилизатор напряжения, и возможно, с корректором мощности. Я в интернете нашёл только невзрачную картинку, без описания. А на микросхему B77CI не нашёл ни чего, и названия выводов на схеме ставил, по интуиции. В работе этот драйвер не видел. Но предполагаю хорошую работу. Но если, придётся уменьшать ток через светодиоды, то нужно или убрать с платы один-два резистора Rs4..Rs6, или менять на другие, расчётные.
И ещё. Совсем не понятно, как в подобных светильниках организован отвод тепла от светодиодов. Ведь они запаиваются на платки из фольгированного стеклотекстолита, шириной в 5 мм. и толщиной примерно в 1 мм.? Думаю, что почти ни как. Всё ширпотреб.
Литература: 1. https://www.dianyuan.com/upload/community/2014/04/10/1397117125-79110.pdf
Измерение температурного режима работы светодиодов
Хотя на ощупь корпус прожектора нагревался незначительно, но напрашивался вопрос о возможном перегреве LED матрицы в связи с увеличением подаваемой на нее мощности в три раза. Поэтому решил измерять температуру ее подложки.
Для этого в оставшееся в корпусе прожектора отверстие от провода, ведущее к подложке матрицы была вставлена термопара мультиметра.
Задняя крышка была закреплена на корпусе. Прожектор во включенном состоянии в самом плохообтекаемом воздушным потоком положении, излучающей стороной свет положен на горизонтальную плоскость. За полчаса работы прожектора температура прекратила увеличиваться и при температуре окружающей среды 21°C достигла 60°C. Перегрев матрицы составил 39° градусов.
Согласно технической документации срок службы светодиодных матриц при нагреве подложки до 60°C, а кристаллов до 80°C составляет 50 000 часов.
Следовательно, можно сделать вывод, что конструкция исследуемой десяти ваттной светодиодной матрицы с встроенным драйвером и габаритные размеры корпуса прожектора позволяют при качественной установке матрицы обеспечить безопасный тепловой режим ее работы.
Сверхмощные светодиоды на основе технологии COB для прожекторов
На 2015-2016 года прожектора на таких диодах получили огромное предпочтение у покупателей. И это не только из-за дешевизны чипов, но и по большей части от того, что в один такой диод с легкостью можно «запихать» несколько кристаллов и получить от 10, 20, 30, 50 ВТ и более. Вплоть до 500 Вт! Есть уже и такие диоды. Я их не «пытал», но думаю с теплоотводом проблемы просто жуткие должны быть. Конструктивно СОБ диоды также имеют большие отличия. От круглых, овальных, до прямоугольных и квадратных. В один корпус помещается от 9 до нескольких десятков кристаллов и заливаются люминофором.
Качественные светодиодные прожекторы отличаются от дешевых именно хорошими чипами. На хороших плата состоит из сплава меди, либо материалов повышенной теплопроводности. Это дает возможность получить до 0,5 К/Вт. Это позволяет получить эффективный теплоотвод. Большой популярностью на COB диодах стали прожектора мощностью 10, 20, 30 и 50 Вт.
Причины выхода лампы из строя
Производители светодиода заявляют, что ресурс света излучающего полупроводника рассчитан на работу до 20000 часов. Возникает вопрос, почему перегорает светодиодная лампа? В драйвере нет механического элемента или контакта, а это говорит о том, что они должны работать не меньше. Но, как показывает практика, лампы перегорают иной раз даже не отработав гарантийные сроки. Существуют различные причины поломок лампочек.
Устройство выпущено с производственным браком. Как это не печально, но такое случается. Как правило, такие неисправности наблюдаются в комплектующих и светодиодах, которые выпущены в Китае.
Эксплуатация в ненадлежащих условиях. Здесь главная причина в том, что отсутствует вентиляция в закрытых светильниках. Плохая вентиляция оказывает свое влияние на драйвер. Тепло, которое он выделяет, не отводится должным образом. В таком источнике света лампа быстро перегревается, а чрезмерный нагрев может вывести из строя любой компонент. Также причиной может быть пыль, влага, выключатель, который искрит или выключатели с подсветками
Прежде чем выбрать светодиодную лампу, обратите внимание на светильники, в которых присутствует хорошая вентиляция, именно она обеспечивает теплообмен на должном уровне.
Питание в сети. Если напряжение в вашей сети нестабильно или завышено, то здесь даже самые качественные детали могут выйти из строя
Сюда же можно отнести постоянные скачки напряжения, которые происходят при запуске мощного мотора или сварочных агрегатов. К этому можно добавить и импульсную помеху. В результате перепада напряжения светильник может выйти из строя. Это происходит потому, что чувствительный скачок напряжения может «пробить» любой диодный мост. Если у вас наблюдаются проблемы в сети, то нужно поставить соответствующий стабилизатор, который поможет продлить сроки службы не только ламп, но и другого бытового прибора.
Неправильное сечение проводки. Если электрическая схема неправильно организована, она увеличивает нагрузку и может создать проблемы. Если у вас существует такая проблема, то нужно разгружать линию или заменять осветительный прибор устройством, с меньшей мощностью.
Внешние факторы. Сюда можно отнести повышенную влажность вибрацию все возможные удары или чрезмерное наличие пыли.
Если выходят из строя токоограничивающие резисторы, то лампочка излучает мерцательный свет. Если лампа совсем не горит, значит испорчен конденсатор.
Во время эксплуатации светодиодной лампы может нарушиться базовая кристаллическая структура полупроводникового диода. Эта неполадка возникает вследствие того, что повышается плотность инжектирования токов в материале, из которого изготавливаются полупроводники. Если пайка края провода некачественная, то тепло в этом узле не отводится. Проводник может перегреться, и система оказывается перегруженной, в результате чего возникают короткие замыкания и выход лампы из строя.
Эти мелочи не катастрофичны, и могут быть отремонтированы. Так что не паникуйте, поскольку большинство из этих неполадок можно устранить собственноручно.
Конструкция и основы функционирования
Конструкция светодиодного светильника
Светодиодные светильники — электрическая дуга, зажигаемая в вакууме на границе p-n перехода. Осуществляя управление напряжением, можно делать регуляцию света дуги. По конструкции люстры включают в себя крепежный узел с блоком управления, радиоприемником, осветительным сегментом, пультом ДУ, декором. Кроме того, часто в приборы встроены музыкальные системы с колонками и ленточной подсветкой.
В состав крепежного узла входит планка с крестовиной, блока управления — контроллеры с печатными платами и проводами, а в сегмент освещения — патроны с гнездами для светодиодов.
Схема фонарика на светодиодах
В современных условиях лампы накаливания интенсивно вытесняются светодиодами. Они не выдержали конкуренции из-за более низкого КПД и меньшего срока службы. В переносных ручных светильниках полупроводниковые светоизлучающие элементы также получили широкое распространение. Но просто взять и заменить лампочку светодиодом (или матрицей из светодиодов) не получится. Нужно устройство, которое ограничило бы ток через полупроводниковые элементы. Оно называется драйвером и представляет собой электронный стабилизатор тока.
Схема карманного фонарика на светодиодной матрице.
Недостатком такой схемы является невысокая ремонтопригодность такого фонаря – для восстановления электронной схемы потребуется квалифицированный мастер и соответствующее лабораторное оборудование.
Схема карманного фонарика на светодиодной матрице с резистором в качестве драйвера.
Драйвером может служить обычный резистор, который ограничит ток и погасит излишки напряжения. Но на сопротивлении будет бесполезно теряться достаточно большая мощность. Для фонаря с питанием от сети этот факт не важен, а для светильника с батарейным или аккумуляторным питанием такой недостаток может оказаться критическим.
Ремонт настольной светодиодной лампы
Как видно из схемы светодиодная настольная лампа состояла из трех функционально законченных блоков – блока питания, драйвера на микросхеме HC8T0506 и светодиодов. Так как лампа не включалась, то нужно было найти неисправный блок.
Сначала был проверен блок питания путем измерения мультиметром выходного напряжения, которое должно было быть 12 В. Оказалось, что напряжение отсутствует из-за обрыва токоподводящего провода на отрезке от блока питания к корпусу настольной лампы. После замены провода лампа все равно не включалась. Значит, еще неисправен драйвер или светодиоды.
Так как под руками был стационарный блок питания постоянного тока, то решил сначала проверить исправность одновременно всех светодиодов, не прозванивая мультиметром каждый из них по отдельности. Для этого с блока питания постоянное напряжение было подано через токоограничивающий резистор номиналом 47 Ом мощностью 5 Вт.
Так как мощность лампы составляла 5 Вт, а одного светодиода около 0,5 Вт, то для полноценного свечения светодиодов нужно было обеспечить протекание через них ток величиной около 0,5 А при напряжении 10 В. Напряжение на выходе блока питания увеличивалось до тех пор, пока оно не прекратило изменяться на входе блока светодиодов и составило 9,8 В.
Светодиоды в светильнике засветили в полную силу, следовательно, неисправность кроется в драйвере. Сначала была измерена величина трех сопротивлений мультиметром. Они оказались исправными. Что интересно, на печатной плате было нанесено не только обозначение резисторов, а и их номинальное сопротивление.
Далее на драйвер было подано питающее напряжение с блока питания и измерено напряжение на входе и выходе микросхемы – стабилизатора напряжения L7808. Оказалось, что на ее выходе напряжение отсутствовало. Микросхема была выпаяна и проверена на отсутствие короткого замыкания ее выхода на общий вывод, а также отсутствие короткого замыкания между контактными площадками выхода микросхемы с общим проводом. Короткого замыкания не было.
После проверки стало понятно, что с большой долей вероятности перегорела микросхема L7808. Под рукой был отечественный аналог, микросхема КРЕН5А. После ее запайки светильник заработал.
Ремонт своими руками светодиодной настольной лампы закончен. Проверка работы ступенчатого диммера показала его исправность. При первом прикосновении лампа загоралась в полную мощность, при втором в половину яркости, при третьем еле заметно (режим ночника) и при четвертом светодиоды гасли.
Стоит отметить, что настольный светодиодный сенсорный диммируемый светильник Pulsar ALT-312SD стильно и современно выглядит, достаточно надежный и обладает высокой ремонтопригодностью. Поэтому мой личный отзыв об этом светильнике – положительный.
Как разобрать светодиодный модуль?
Чтобы отремонтировать вышедшую из строя лампу, нужно предварительно демонтировать ее. Особые сложности при выполнении процедуры отсутствуют
Но, чтобы избежать проблем, нужно соблюдать осторожность и проявить сноровку
Некоторые компоненты лампы не поддаются ремонту, поэтому на этапе разборки нужно аккуратно обращаться с ними. Особого внимания требует монтажная печатная плата.
Способ 1: откручивание
Являясь хрупким прибором, лампа может выйти из строя при неправильной разборке. Чтобы не допустить этого, нужно следовать инструкции и соблюдать некоторые правила.
Для демонтажа рассеивающего купола необходимо взять изделие двумя руками за края и постепенными движениями отделить верхнюю часть от корпуса. Задача решается без больших сложностей, т.к. соединяющий герметический слой обладает минимальной толщиной.
Дальше понадобится выполнить самую сложную часть работы – провести отделение пластины от корпуса. Задача решается с помощью демонтажа болтов, фиксирующих конструкцию. Головки этих крепежных элементов крайне крошечные, поэтому для откручивания нужно применить специальные прецизионные отвертки.
После этого следует отделить пластину от радиатора с помощью острого плоского предмета
В его качестве можно использовать ювелирный пинцет, который позволяет осторожно поддеть край плиты, а затем изъять ее целиком
Способ 2: нагревание феном
Следующий вариант подразумевает использование фена для нагревания корпуса лампы. Он может стать востребованным при разборке приборов с толстым стеклом, которые нельзя демонтировать отверткой.
После тепловой обработки LED-модуль легко достается из основы. Под воздействием горячего воздуха компоненты расширяются, а клей становится эластичным. В результате изделие распадается на несколько частей.
При отсутствии фена можно применить другой метод. Он заключается в использовании растворителя, шила и медицинского шприца с иглой
Шило осторожно проводится вдоль кромки, а затем с помощью шприца подается растворитель. Через несколько минут герметик становится податливым и купол откручивается без дополнительных усилий
Другие манипуляции проводятся по такой же инструкции, как и в предыдущем способе.
Что делать и как устранить проблему
Устранить причины тусклого горения светодиодов можно самостоятельно или, в некоторых случаях, обратившись к электрику.
Проблему плохой изоляции проводки можно решить ее заменой или заново заизолировать поврежденный участок. Место некачественной изоляции определяется специальными приборами (самодельными или покупными) таким образом: в течение минуты на сеть подается максимальное напряжение и, с помощью спецоборудования, находят место утечки тока. Если нет познаний в электрике, то лучше довериться специалисту.
Многие производители начали писать на упаковке со светодиодными лампами, что не рекомендуется их использование при наличии подсвечивания выключателя. Если же упаковке никаких указаний не было, вы вкрутили светодиодную лампочку в светильник, и она продолжает слабо светиться в выключенном состоянии – стоит попробовать следующее:
- заменить выключатель с подсветкой на обычный;
- убрать подсветку (перекусить провод, который идет к лампочке подсветки);
- вкрутить в светильник одну лампу накаливания, на которую будет поступать «лишнее» напряжение. Ценность такого способа сомнительна, так как противоречит идее экономии электроэнергии;
- установить дополнительный резистор с сопротивлением от 50 Ом и мощностью 2-4 Вт, который можно приобрести в магазине. Его подключение выполняется параллельно лампе в плафоне под потолком либо в патроне, и место установки обязательно изолируется термоусадочной трубкой. Таким образом, напряжение не будет идти на светодиодную лампочку, она не будет светиться после отключения, но подсвечивание выключателя останется.
Светодиодные лампы могут гореть при выключенном выключателе в силу специфичности своей конструкции. Так, в состав драйвера светодиода входит конденсатор, способный накапливать электроэнергию. Такая особенность конструкции светодиодных лампочек не позволяет им гаснуть сразу после выключения, и они продолжать слабо светиться.
Не рекомендуется приобретать изделия неизвестных производителей. Они будут работать некорректно и недолго и гореть после отключения. Кроме того, брак изделия может принести вред глазам из-за мерцания, белой цветовой температуры (вместо заявленного теплого света) и др.
Если электропроводка старая, то она подлежит замене. В данной ситуации лучшее решение – это доверить электрику работы по ее проведению.
При неправильном подключении нуля и фазы нужно выполнить переподключение: фазу – на выключатель, а нулевой провод – на лампочку.
Устранить проблему можно покупкой резистора, изготовленного из специальных материалов, препятствующих накоплению тепловой энергии.
Как разобрать фонарик
Хотя фонарик подлежал гарантийному ремонту, но вспоминая свои хождения при обращении за гарантийным ремонтом по поводу отказавшего электрочайника (чайник был дорогим и в нем перегорел ТЭН, поэтому своими руками его отремонтировать не представлялось возможным), решил разобраться с причиной поломки самостоятельно.
Разобрать фонарь оказалось легко. Достаточно повернуть на небольшой угол против часовой стрелки кольцо, фиксирующее защитное стекло и оттянуть его, затем отвинтить несколько саморезов. Оказалось кольцо фиксируется на корпусе фонарика с помощью байонетного соединения.
После снятия одной из половинок корпуса фонарика появился доступ ко всем его узлам. Слева на фотоснимке видна печатная плата со светодиодами, к которой прикреплен с помощью трех саморезов рефлектор (отражатель света). В центре расположен аккумулятор черного цвета с неизвестными параметрами, имеется только маркировка полярности выводов. Правее аккумулятора находится печатная плата зарядного устройства и индикации. Справа установлена сетевая вилка с выдвижными стержнями.
При внимательном рассмотрении светодиодов оказалось, что на излучающих поверхностях кристаллов всех светодиодов имелись черные пятна или точки. Стало ясно даже без проверки светодиодов мультиметром, что фонарик не светит по причине их перегорания.
Почерневшие области имелись также на кристаллах двух светодиодов, установленных в качестве подсветки на плате индикации зарядки аккумулятора. В светодиодных лампах и лентах обычно выходит из строя один светодиод, и работая как предохранитель, защищает остальные от перегорания. А в фонаре вышли из строя все девять светодиодов одновременно. Напряжение на аккумуляторе не могло увеличиться до величины, способной вывести светодиоды из строя. Для выяснения причины пришлось начертить электрическую принципиальную схему фонаря.
Что делать, если мощность светодиодного модуля неизвестна
Бывают ситуации, когда имеется светодиодный чип, но его мощность, ток и напряжение неизвестны. Соответственно, его затруднительно купить, а если он исправен, то непонятно, как подобрать адаптер.
Для меня это было большой проблемой, пока я не разобрался. Делюсь с вами, как по внешнему виды светодиодной сборки определить, на какое она напряжение, мощность и ток.
К примеру, имеем прожектор с такой светодиодной сборкой:
9 диодов. 10 Вт, 300 мА. На самом деле – 9 Вт, но это в пределах погрешности.
Дело в том, что в светодиодных матрицах прожекторов используются диоды мощностью 1 Вт. Ток таких диодов равен 300…330 мА. Естественно, всё это примерно, в пределах погрешности, но на практике работает точно.
В данной матрице 9 диодов включены последовательно, ток у них один (300 мА), а напряжение 3 Вольта. В итоге, общее напряжение 3х9=27 Вольт. Для таких матриц нужен драйвер с током 300 мА, напряжением примерно 27В (обычно от 20 до 36В). Мощность одного такого диода, как я говорил, около 9 Вт, но в маркетинговых целях этот прожектор будет на мощность 10 Вт.
Пример 10 Вт – немного нетипичный, из-за особенного расположения светодиодов.
Другой пример, более типичный:
Светодиодная сборка для прожектора 20 Вт
Вы уже догадались, что два горизонтальных ряда точек по 10 шт – это светодиоды. Одна полоска – это навскидку 30 Вольт, ток 300 мА. Две полоски, соединенные параллельно – напряжение 30 В, ток в два раза больше, 600 мА.
Ещё пара примеров:
5 рядов (зиг-заг) по 10 светодиодов.
Итого – 50 Вт, ток 300х5=1500 мА.
Матрица 7 рядов по 10 светодиодов
Итого – 70 Вт, 300х7=2100 мА.
Думаю, продолжать не смысла, уже всё понятно.
Немного другое дело с светодиодными модулями на основе дискретных диодов. По моим подсчетам, там один диод, как правило, имеет мощность 0,5 Вт. Вот пример матрицы GT50390, установленной в прожекторе 50 Вт:
Светодиодный прожектор Navigator, 50 вт. Светодиодный модуль GT50390 – 90 дискретных диодов
Если, по моим предположениям, мощность таких диодов – 0,5 Вт, то мощность всего модуля должна быть 45 Вт. Схема его будет такой же, 9 линеек по 10 диодов с общим напряжением около 30 В. Рабочий ток одного диода – 150…170 мА, общий ток модуля – 1350…1500.
У кого другие соображения на этот счет – милости прошу в комментарии!
Подводя итоги
Светодиодное освещение не сбавляет темпов роста своей популярности. Но даже при снижении цен на осветительные приборы на их основе, они остаются дорогими. А зачем переплачивать, если можно отремонтировать лампочку или светильник своими руками. Для этого не нужно даже приобретать детали. Просто не нужно выбрасывать вышедшие из строя. Тогда из двух-трех можно будет собрать одну рабочую.
Надеемся информация, изложенная в нашей статье, поможет читателю сэкономить на приобретении осветительного оборудования. Если возникли вопросы, Вы можете их задать в обсуждении ниже. А напоследок предлагаем посмотреть полезное видео по теме:
