Роторное бурение скважин: обзор технологии бурения и необходимого оборудования

Роторное бурение скважин: плюсы и минусы

Бурение скважин роторным методом очень распространенно. Он имеет огромное количество преимуществ перед стандартным ударным способом:

1. Скорость. Бурение роторным способом производится значительно быстрее ударного.
2. Универсальность. Спектр применения метода гораздо шире, так как за счет применения различных долот можно работать с разными видами грунтов.
3. Размер. Вся установка занимает относительно немного места в отличие от конструкций для ударного метода.
4. Мобильность. За счет малых габаритов, установку можно разместить на подвижной платформе.

Вращательное роторное бурение скважин, тем не менее, имеет и некоторые ограничения.

Так, в зависимости от грунта и пород, следует подбирать соответствующие долота.

Кроме этого, проблему представляет:

1. Глинистый раствор. Он нередко вызывает проблемы при исследовании пластов, а также не всегда является рентабельным в некоторых случаях.
2. Невозможность работы в зимнее время. Промерзлый грунт является серьезным препятствием для бурения роторным способом.
3. Мощность установки. Она напрямую зависит от ротора, который является уязвимым элементом системы.

В условиях промерзлых почв, предпочтительным вариантом является ударная методика. Разумеется, нефтяная или любая другая скважина будет буриться дольше, однако в итоге желаемый результат будет получен.

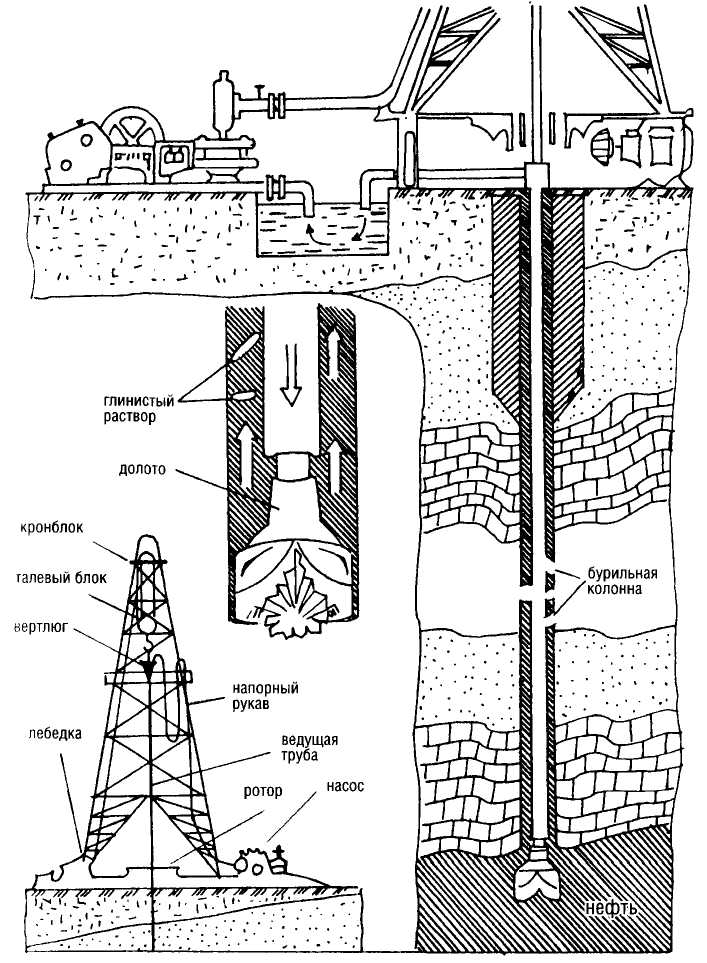

Конструкция бурильного оборудования

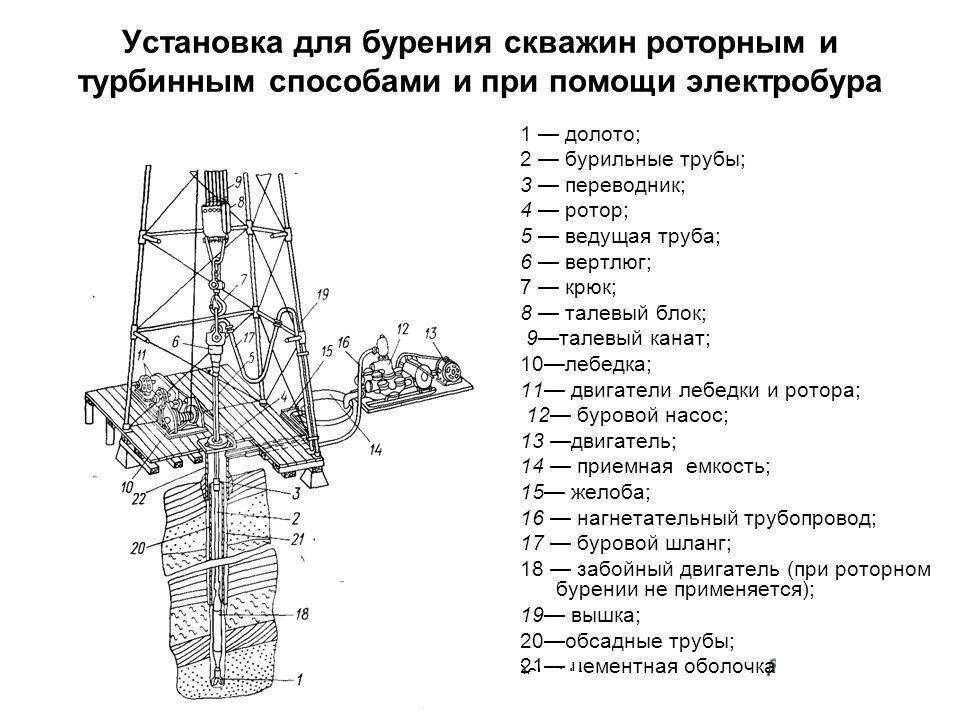

В состав роторной буровой установки входят следующие узлы и детали:

•  Буровая вышка, выполняющая функцию опоры для остальных элементов.
•  Двигатель, оснащенный приводом непосредственно на ротор. Как правило, подобное оборудование оснащается электромоторами, но бывают механизмы с дизельным или гидравлическим приводом. Последние называют гидравлическими роторными буровыми установками.
•  Ротор, который обеспечивает возможность роторного движения рабочего органа.
•  Роторный стол, установленный на опорах (чаще всего их две) и соединенный с втулкой.
•  Бурильная колонна, которая, в свою очередь, состоит из трубы, пустой внутри, системы бурильных труб и долота.
•  Насосы, которые необходимы для того, чтобы в скважину непрерывно поступала очищающая смесь. О том, что это за смесь, мы говорили несколькими абзацами выше.
•  Вертлюг для подачи в скважину бурильной жидкости.
•  Талевая система.
•  Система очистки, которая также состоит из нескольких узлов.

Отдельного внимания заслуживает тот факт, что роторные буровые установки могут быть как стационарными, так и передвижными, мобильными, транспортируемыми на объект с помощью железнодорожных платформ либо автомобильных прицепов.

Обсадные трубы

Пересекаемые скважиной породы частично укрепляются за счет применения глинистого раствора, но полноценное предотвращение осыпания стенок выработки достигается их обсадкой стальными трубами. Закончив бурение в заданном интервале, проходку скважины приостанавливают для монтажа обсадной колонны. Ближайшая к поверхности часть конструкции называется кондуктором.

При укреплении стенок выработки придерживаются следующих правил:

• диаметр обсадной трубы должен быть меньше сечения выработки: колонна опускается в скважину свободно;
• глубина, начиная с которой делают перерыв в бурении для установки обсадной крепи, находится в пределах 30-600 м;
• стенки водозаборных выработок обсаживают цельнотянутыми трубами длиной 6-13 м, для изготовления кондуктора используют сварные стояки Ø426-478 мм;
• затрубное пространство заполняется цементной тампонажной смесью.

В сложных геологических условиях устанавливают несколько обсадных колонн разного диаметра. Трубы меньшего размера располагаются в глубоких горизонтах.

Обсадные трубы

Что такое роторное бурение скважин

Для начала разберем, что вообще из себя представляет роторное бурение скважин и каковы его альтернативы? Одним из самых привычных способов устройства водозаборной выработки пока признают шнековое бурение.

Однако шнековая технология не позволяет пройти скальные коренные породы. Применяемый в шнековом бурении винтовой бур не способен разрушить известняк. А ведь нередко бывает, что нужно забуриться именно в него, т.к. вышележащие слои не отличаются стабильным и достаточным для эксплуатации дебитом.

Колонковая и шнековая буровая технология не предоставляет возможность пройти скальные горные породы. В случае устройства скважины на известняк эффективней и экономичней использовать роторный метод бурения

Потому роторная технология, используемая ранее только в горнодобывающей отрасли, и стала внедряться в сферу устройства частных водозаборных сооружений. Ее рабочим элементом является находящееся в забойной части скважины долото. С помощью долота разрушаются связные и несвязные грунты, дробятся скальные коренные породы.

Выемка же разрушенной горной породы осуществляется с помощью жидкости, которая подается к забою через рабочую колонну или же затрубное пространство. Это 2 разных способа бурения, каждый из которых будет подробно рассмотрен далее.

Диаметр долота превышает диаметр рабочей колонны, что позволяет:

• сократить энергозатраты на весь процесс бурения (мощность здесь расходуются непосредственно только на проворачивание с усилием долота в забое, а потери на трение рабочей колонны о стенки скважины сводятся к минимуму);
• предохранить большую часть элементов рабочей колонны от повреждений, а также стенок пробуренной скважины от разрушения;
• создавать внушительные по диаметру скважины (к примеру, до 70 см) при крайне внушительных глубинах.

Таким способом можно формировать водоносные скважины, глубиной в 300 и более метров, т.е. бурить водозаборные выработки для снабжения водой дачных массивов и поселков.

А вот в расчистке ствола выработки и забоя от шлама применяется поданная под напором вода. Благодаря такому решению постоянно разбирать и собирать буровую колонну для извлечения керна как в колонковом бурении не нужно.

Нагнетаемая в выработку жидкость сразу решает две важные задачи: освобождает путь буровому снаряду для производства дальнейших работ и производит промывку скважины, необходимую для подготовки водозабора к эксплуатации.

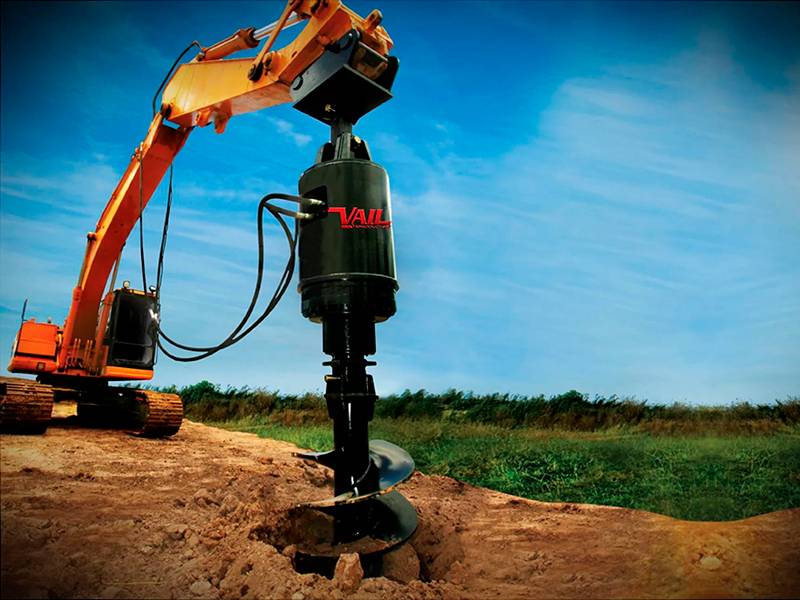

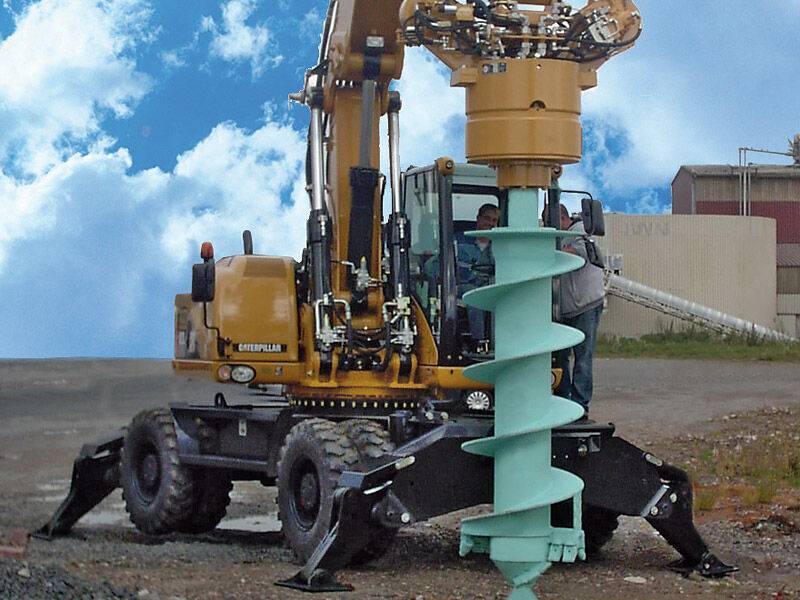

Шнековое бурение

На трубу навариваются лопасти по спирали, которая погружается в грунт вращательными движениями. Подходит не всем типам почв. Идеальное решение для мягких и средних грунтов.

Шнековый способ:

1. Выкапывается шурф 1,5 на 1,5 м, глубиной до 2 метров. Позднее в нем будет кессон.
2. Если грунт сыпучий, то стенки усиливаются деревянными щитами.
3. Шнековый бур проворачивается при помощи специального хомута или ключа.
4. Если грунт неустойчив, то при бурении сразу выполняется обсадка ПВХ-трубой.
5. Если на шнеке грунт будет извлекаться непосредственно через трубу, то ПВХ не подойдет — используется металлическая.
6. По мере продвижения шнек и обсадная труба наращиваются с помощью соединительных муфт.
7. За один проход рекомендуется делать не более 5 оборотов. В противном случае поднять почву наверх будет сложно.
8. Чтобы облегчить ход бура в источник, можно подливать воду.
9. Устанавливается тренога с блоком для подъема бура.
10. Бурение проходит вплоть до водоупора. Если пошел песок крупной фракции и влажный, то водоупор отличный.

Расчет стоимости

Итак, человек решил произвести бурение у себя на дачном участке с помощью именно роторного метода. Делается это достаточно легко. Однако всегда стоит помнить об издержках, которые будут сопровождать данную работу. В действительности этот метод бурения не является самым дешевым.

При расчетах в обязательном порядке нужно учитывать следующие составляющие и затраты на них:

При расчете расходов для бурения скважины, необходимо учесть расходы на фильтры.

1. Стоимость полипропиленовых труб, которые делаются либо из металла, либо из пластика;
2. Обустройство рабочей площадки как необходимая мера проведения работ, связанных с бурением скважин под воду.
3. Транспортировка буровой установки к объекту проведения работ. Здесь стоимость может быть самой разнообразной. Все напрямую зависит от габаритных размеров роторной системы. Зачастую для транспортировки бывает достаточно полугрузового автомобиля.
4. Непосредственно бурение, которое никогда не отличалось низкой стоимостью;
5. Стоимость фильтров. Стоит учитывать тот факт, что при бурении скважин обязательно нужно использовать фильтры глубокой очистки воды, чтобы на выходе получалась чистая вода. Для этого используются самые разнообразные фильтры. Они могут удерживать только механические частицы, которые содержатся в воде, а также устранять другие химикаты. В зависимости от этого в разных скважинах используется определенное количество фильтров той или иной очистки.

Именно по этим данным и формируется окончательная смета проведения всех работ, связанных с бурением скважины роторным способом. Как понятно, здесь нет ничего особенного. После подсчета можно уже делать непосредственные выводы о целесообразности проведения работ, связанных с бурением.

Нефтяная скважина — особенности бурения

Если для бурения скважин на воду может использоваться среднее и легкое оборудование, то спецтехника для бурения нефтяной скважины может использоваться только “тяжелая”. Процесс бурения может осуществляться только при помощи специального оборудования.

Установка буровой мачты начинает процесс забуривания в грунт, при этом направление не должно разойтись с осевым центром буровой вышки.

После завершения процесса центровки, осуществляется создание скважины под направление. Под этим процессом понимают установку трубы для усиления ствола, а также заливку начальной части специальным цементным раствором.

После установки направления центровка между вышкой и роторной осью регулируется еще раз.

Шурф – неглубокая скважина, которая сооружается рядом с ротором и ее предназначение – для опускания ведущей трубы во время наращивания бурильных труб в момент, когда не бурят.

Бурение под шурф производится в центре ствола, и в период работы делается обсадка при помощи труб.

Под шурф бурят турбобуром или ротором. Для забуривания под шурф турбобуром над устьем скважины предварительно собирают долото, турбобур и ведущую трубу.

Для того, чтобы регулировать скорости вращения необходимо удерживать его посредством каната, который фиксируется на самой вышке.

За несколько дней до запуска буровой установки, после прохождения всех подготовительных мероприятий, необходимо проведение совещания, на котором обязательно присутствуют технологи, геологи, инженеры, бурильщики, на котором обсуждаются ряд ключевых вопросов:

• Схема залегания пластов на нефтяном месторождении: слой глины, слой песчаника с водоносами, слой нефтяных залежей;
• Конструктивные особенности скважины;
• Состав горной породы в точке исследований и разработок;
• Учет возможных трудностей, а также иных различных факторов осложняющих работу, которые могут появиться при бурении нефтяной скважины в конкретном случае;
• Рассмотрение и анализ карты нормативов.

Технология роторного бурения скважин на выставке

Что еще можно увидеть на экспозиции «Нефтегаз», кроме оснащения для роторного бурения скважин.

На столь крупной экспозиции в ЦВК «Экспоцентр» демонстрируется современное оборудование для добычи, переработки и транспортировки газа и нефти, передовые технологии соответствующей индустрии.

Именно на этой площадке собираются представители ведущих компаний мира по производству различных приспособлений для нефтегазовой промышленности. Здесь специалисты презентуют новые разработки, достижения, а также обмениваются полезными сведениями, навыками и опытом между собой.

На экспозиционных стендах презентуется следующее оборудование:

• Буровые сооружения (стационарные, передвижные, морские буровые механизмы);
• Аппараты для ремонта скважин;
• Разнообразные типы креплений для трубопроводов разных параметров;
• Буровые лебедки, насосные блоки и другое вспомогательное приспособление;
• Противовыбросовые устройства;
• Фонтанная арматура;
• Пульты регулирования.

Выставочный комплекс уже не первый год проводит данное мероприятие, посещаемо не только отечественными профессионалами, но и представителями зарубежных компаний.

«Экспоцентр» известен своими современными павильонами и многофункциональными залами, которые оснащены передовыми устройствами. Поэтому все образцы установок и аппаратов для нефтегазовой промышленности будут представлены на наивысшем уровне.

Прокачка скважины после буренияВиды бурения скважинБентонит для бурения скважин

Технология роторного бурения скважин на выставке

Что еще можно увидеть на экспозиции «Нефтегаз», кроме оснащения для роторного бурения скважин.

На столь крупной экспозиции в ЦВК «Экспоцентр» демонстрируется современное оборудование для добычи, переработки и транспортировки газа и нефти, передовые технологии соответствующей индустрии.

Именно на этой площадке собираются представители ведущих компаний мира по производству различных приспособлений для нефтегазовой промышленности. Здесь специалисты презентуют новые разработки, достижения, а также обмениваются полезными сведениями, навыками и опытом между собой.

На экспозиционных стендах презентуется следующее оборудование:

• Буровые сооружения (стационарные, передвижные, морские буровые механизмы);
• Аппараты для ремонта скважин;
• Разнообразные типы креплений для трубопроводов разных параметров;
• Буровые лебедки, насосные блоки и другое вспомогательное приспособление;
• Противовыбросовые устройства;
• Фонтанная арматура;
• Пульты регулирования.

Выставочный комплекс уже не первый год проводит данное мероприятие, посещаемо не только отечественными профессионалами, но и представителями зарубежных компаний.

«Экспоцентр» известен своими современными павильонами и многофункциональными залами, которые оснащены передовыми устройствами. Поэтому все образцы установок и аппаратов для нефтегазовой промышленности будут представлены на наивысшем уровне.

Прокачка скважины после буренияВиды бурения скважинБентонит для бурения скважин

Способы самостоятельного бурения

На сегодняшний день мастерами-самоучками на дому разработано несколько способов бурения скважин на воду вручную. Рассмотрим самые действенные из них.

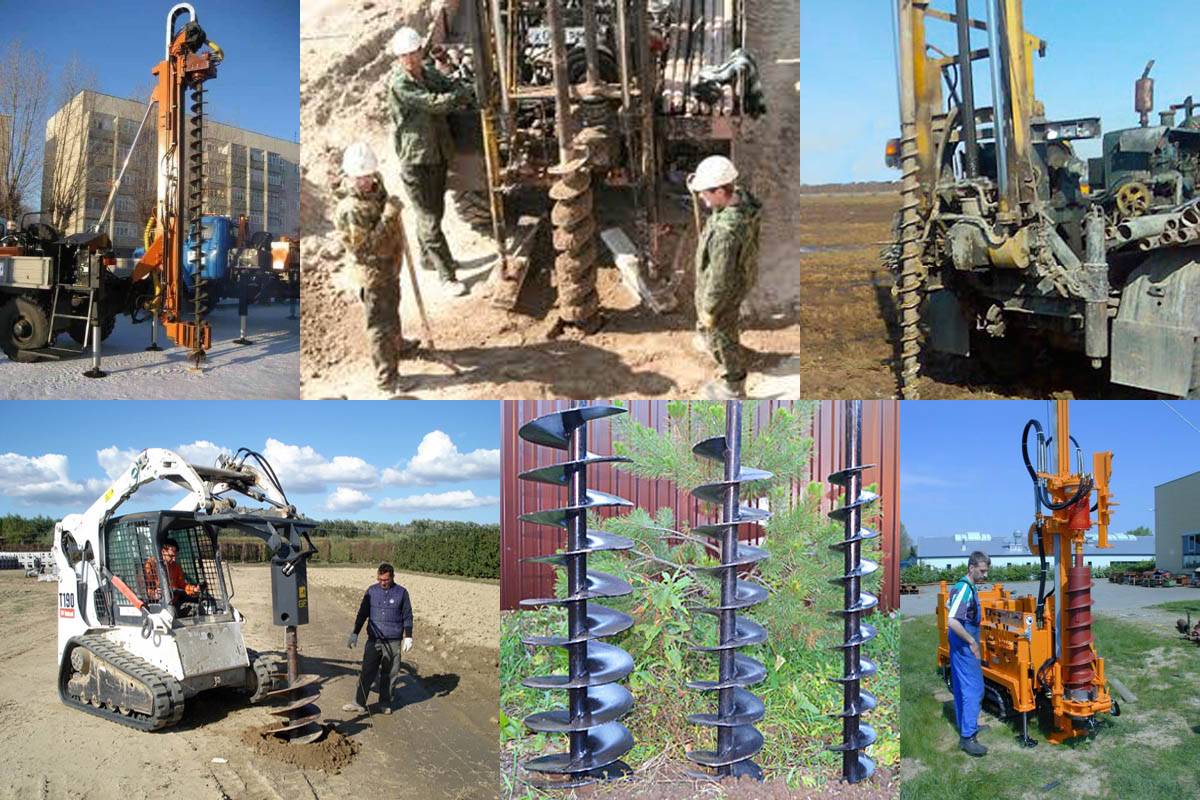

Ручной шнековый метод

К способам самостоятельного бурения относят бурение шнеком, которое пользуется популярностью за счет доступности выполнения. Благодаря шнеку удается пробурить неглубокую скважину (до 40 м), воды из которой хватит на целый дом.

Шнековое бурение скважин основано на применении винтообразного стержня (шнека), на который крепятся стальные лопасти с буровым наконечником. Рабочие внедряют шнек в почву подобно штопору. Постепенно углубляясь, винтообразный стержень разрушает многочисленные почвенные горизонты. Отработанная земля выносится наверх металлическими лопастями.

Различают следующие разновидности шнеков:

• конструкции с углом от 30 до 60 градусов;
• стержни с режущими лопастями.

Первый вид шнеков удобнее для использования, так как лопасти с меньшим углом препятствуют опаданию измельченного грунта. В результате не происходит засорения скважины.

Работа малогабаритных шнековых конструкций схожа с работой ручного бура, но в движение их приводит электродвигатель.

Технология колонкового бурения

Колонковая технология бурения скважины отличается быстротой выполнения работ. Благодаря специальному оборудованию (похожему на трубу с колонкой) удается пробурить не один метр почвенного горизонта. 16-ти сантиметровая в диаметре труба способна быстро внедряться внутрь, подтягивая за собой специальный шланг.

Верх такой трубы имеет узел крепления, на который в процессе погружения наращивают полутораметровые штанги. Поэтапно наращивая технологическую колонну, получают необходимой глубины скважину.

Прочный металлический сплав составляет основу коронки с заточенными краями для резки плотных вкраплений. В зависимости от физико-механического состава почвенного слоя выбирают соответствующие размеры и формы коронок. При вращении трубы в почве формируется небольшое отверстие.

Долото помогает разбить на осколки структуру сверхтвердых скальных пород, после чего погружают трубу с коронкой.

Установка после бурения скважины колонковым способом обсадных труб укрепляет стенки конструкции. Чтобы не допустить поломки прибора, систематически глиняным раствором либо чистой водой заполняют снаряд.

Далее показано, какие инструменты понадобятся для колонкового бурения скважины под воду:

Ударно-канатный способ

Ударно-канатный метод основан на разбивании грунта за счет тяжелого бурового прибора, опущенного с высоты в 200 м. При этом следует использовать специальный буровой инструмент, включающий в себя:

• трос с забивным стаканом;
• лебедку, прикрепленную к другому краю троса;
• треногу.

Благодаря лебедке уменьшается прилагаемая сила, а редуктор с мотором позволяет автоматизировать всю работу. Основу забивного стакана составляет металлическая труба с заточенной кромкой для резки. Такая установка разбивает породы любой твердости. Желонка помогает извлекать рыхлые породы при бурении водоскважины.

Канатно-ударное бурение выглядит как разбивание специальным инструментом почвенного горизонта с удалением режущей желонкой захваченного хлама. Последний поднимается на поверхность. После освобождения стакана от хлама начинают очищать снаряд желонку.

Алгоритм работы выглядит так:

1. Копка ямы (1×1 м) глубиной около 0,5 м.
2. Установка в ее центре садового бура с последующим его заглублением до появления влажного песка.
3. Установка на его место конструкции с обсадными трубами с последующим фиксированием ее в почве кувалдой.
4. Извлечение желонкой обрушенной обсадки.
5. Наращивание обсадной трубы соответствующими отрезками с последующим их свинчиванием.

За несколькими ударами на поверхность обязательно поднимают желонку либо стакан для очищения их от грунта. Далее можно увидеть, как происходит бурение скважины под воду ударно-канатным методом:

Ударно-вращательный метод

Бурение скважины данным методом основано на использовании инструмента, способного одновременно выполнять вращение и удары. Благодаря этому работа протекает быстрее и в течение короткого времени удается обустроить необходимое гидротехническое сооружение. Особенно эффективна установка при неоднородности геологии.

Бурение ударно-вращательным методом возможно с задействованием треноги, благодаря которой погружение и извлечение бура происходит быстрее. Методика незаменима на рыхлых почвенных горизонтах, а также при извлечении глинистых включений – суглинков с супесями.

Какое оборудование потребуется для бурения водной скважины

Сделать скважину на воду можно разными способами. Окончательный выбор зависит от нескольких факторов:

• необходимой глубины;
• диаметра скважины;
• назначения;
• свойств грунта, который прорабатывается в процессе.

Однако независимо от выбранного способа бурения, для организации скважины на воду потребуется основное буровое оборудование и дополнительный инструмент.

Основными частями любого бурового станка являются:

• механизм подъема и опускания буровой колонны;
• рабочий орган – сам бур с наконечником. Он будет разным для каждого вида бурения;
• лебедка и система талей, которые отвечают за опускание обсадных и буровых труб;
• некоторые установки оснащены циркуляционной системой для приготовления промывочных растворов.

К дополнительному инструменту относятся насосы, вертлюги, буровые шланги, стыковочные элементы для обсадных труб, детали для обустройства оголовка скважины, силовые приводы и моторы.

Поделиться

Обсадные трубы

Разумеется, нельзя просто пробурить скважину и оставить её без малейших укрепляющих конструкций. Грунт – довольно неустойчивая субстанция, способная менять свое положение. Именно поэтому риск обрушения забоя довольно велик.

Чтобы этого не произошло, на некотором расстоянии от поверхности в бурении делается перерыв, во время которого устанавливается обсадная колонна. За счет неё исключается осыпание стенок или же завала пробуренного пути, а также препятствует проникновению воды. Самая первая колонна часто называется кондуктором и она позволяет осуществить перекрытие неустойчивых пород, тем самым придавая надежности пробуренной скважины.

Как правило, такую колону ставят не ранее отметки 30 м, и не позже отметки 600 м. Если скважина нефтяная, то обсадные конструкции устанавливаются с как можно меньшим расстоянием до поверхности.

Роторный способ бурения применяется для многих типов грунта, потому, при установке колон приходится ориентироваться на текущие геологические условия. Так, иногда возникает необходимость использовать сразу нескольких обсадных колон для повышения надежности забоя. Чем меньше диаметр трубы, тем глубже она опускается. Очевидно, что самая небольшая по диаметру будет находиться глубже всех остальных.

Наиболее глубокая колонна – эксплуатационная, перфорируется снизу. Через эти отверстия нефтяная, газовая или водяная масса в неё и поступает.

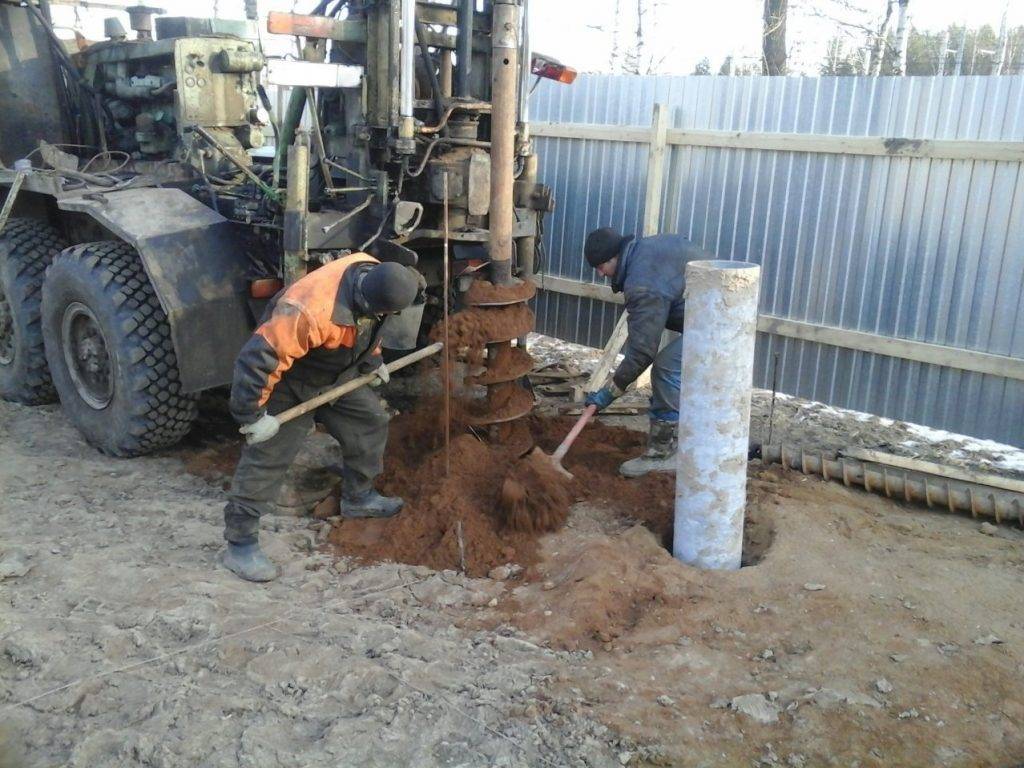

Правила шнекового бурения

Процесс бурения скважин на воду описанным выше способом имеет много преимуществ, одно из которых состоит в оперативности прохода. В то же время с производством бурения идет продавливание и установка стен колодца, что оказывает помощь в удержании грунта, исключая его осыпание. Устраиваемые стены могут быть металлическими или бетонными.

Этот способ используется только для таких колодцев на воду, которые имеют маленький дебет. Благодаря винту из забоя забирается почва. Устройство представляет собой специальную трубу, которая целиком обвита лентой из металла. Процесс предусматривает применение буровых агрегатов, которые устраивают подвижным вращателем. Резаки соприкасаются резьбой или деталями, что имеют фигурное сечение. Шаг подачи имеет предел до 15 м.

Для выполнения шнекового бурения необходимо минимум 2 человека

Шнеки:

• Включают в конструкцию полости;
• Имеют реверсы-замки;
• Снабжены разными долотами.

Стальная поверхность устойчива к износу, что дает возможность уменьшить период работы в разы. Если бур осуществляется на участке с мягкими и рыхлыми почвами, то лопасти долота надо устраивать под углом примерно 30-60° к забою. Если же бурить таким методом приходится на плотной почве или в грунте с включением гравия и гальки, то лопасти долота должны располагаться под прямым углом к забою. Угол выявляется в зависимости от твёрдости грунта, с которым ведется работа.

Когда устраивается колодец, режущие элементы оборудования высвобождают высокий температурный режим за счёт разрушаемого грунта. Отработанная земля уходит наверх по винту. Объём отработки при сбережении средней скорости передвижения — приблизительно 0,2-0,4 от объёма пространства. Методика предусматривает сохранение частоты кручения бура 150-200 оборотов в минуту. Если в работе применяется шнек, который имеет габариты до 10 см, то частота кручения не должна превышать 500 оборотов в минуту.

При устройстве колодца по данной технологии наиболее результативными являются шнековые винты, которые идут с каналом в центре. Именно он передает воздушные массы или воду путем гидравлического насоса, что дает возможность делать трение при выполнении работ наиболее низким.

Принцип осуществления роторного бурения скважин

Проходка выработки для водозабора непрерывным вращением бурового снаряда заключается в разрушении горных пород на забое скважины долотом, присоединенным к колонне, вращающейся вокруг оси ствола ротором. Удаление шлама и охлаждение режущего инструмента осуществляются жидкостью или сжатым воздухом.

Порядок работы оборудования:

1. Вращатель приводится в действие двигателем электрическим или внутреннего сгорания.
2. Усилие от вала принимают ведущие вкладыши, расположенные по контуру верхней рабочей трубы, они же передают крутящий момент на колонну.
3. Давление разрушающего инструмента на забой передается по звеньям сборки. За счет массы конструкции создается нагрузка, достаточная для резания породы.
4. Буровой шлам удаляется из скважины промывочной жидкостью, которая одновременно охлаждает дробящий инструмент. Раствор после очистки используется вновь.

По мере износа долота его заменяют новым, для этого колонна по секциям извлекается из выработки. Длина свечи, вытаскиваемой за один прием, зависит от высоты подвески кронблока и составляет 25-50 м.

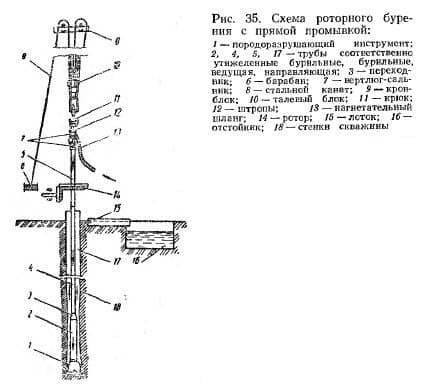

Схема роторного бурение скважины.

Общие принципы процесса бурения

Процесс бурения скважин для добычи нефти или газа осуществляется специальным оборудованием. С поверхности земли – с бурового стола вышки в грунт заглубляется рабочий орган – долото. Долото насаживается на буровую штангу. Чтобы долото опускалось на нужную глубину штангу делают разборной – из нескольких секций. До определенной глубины вращательное движение долота обеспечивается вращением всей конструкции – при помощи электродвигателя приводится в движение буровые штанги и сам рабочий орган. После того как будет достигнута максимально возможная глубина вращение рабочего органа будет осуществлять двигатель, опускаемый непосредственно в скважину на штанге.

Для того чтобы шахта не обрушилась в перерывах между бурением проводят работы по укреплению стенок – опускают обсадные трубы или делают цементирование цементным раствором.

Процесс бурения нефтяной скважины

Для облегчения процесса бурения в полость скважины под давлением закачивают воду, при этом обратно выкачивают ее с измельченными горными породами. При проведении разведывательных работ используют специальный бур, который аккуратно вырезает цилиндрической формы колонну из горных пород. После прохождения 5-10 метров разведывательной скважины штангу с долотом поднимают, а содержимое укладывают в специальные контейнеры для дальнейшего исследования.

Работы осуществляются несколькими типами рабочих органов, есть долота с твердосплавными головками, есть с подвижными, а есть с алмазными, что дают возможность проходить пласты самых твердых пород.

При работах на промышленных скважинах проводится постоянный мониторинг состояния горных пород в них оценивается наличие содержания нефти и газа.  После того как будет достигнута проектная глубина осуществляется подготовка скважины к введению в эксплуатацию – делается обустройство оголовка, проводятся работы по укреплению забойной части скважины.

Промывочная жидкость в буровых роторных работах

Жидкие среды, используемые для бурения, укрепляют стенки выработки в рыхлых породах, удерживают буровой шлам во взвеси, не давая ему осаждаться, и выносят его на поверхность, не загрязняют подземную воду. Трение колонны о стенки скважины и охлаждение долота, способствование разрушению породы на забое — это тоже функции промывки.

В качестве буровых растворов применяются следующие жидкости:

1. Вода техническая. Применяется при строительстве водозабора в устойчивых породах и песках, где статический уровень жидкости ≥3 м. Диаметр скважин
2. Глинистый раствор. Для его приготовления используют каолиновые и бентонитовые глины. При смешивании с водой частицы породы слипаются между собой и образуют гелеобразную жидкость, в которой влага находится внутри пространственной структуры ячеек.
3. Раствор аэрированный. Применяется в интервалах с поглощением промывки и при входе в слабонапорные водоносные пласты. Представляет собой обогащенную воздухом техническую воду или глинистый раствор. Аэрация осуществляется 2 способами: реагентным (добавлением в жидкость поверхностно активных веществ) и подачей сжатого воздуха от компрессора. Обогащение промывки воздухом способствует снижению загрязненности водоносного горизонта элементами промывочной жидкости.
4. Нестабильный раствор технического крахмала. Перемешивается 1 час в глиномешалке с добавлением к 1 м³ воды 40-50 г сухого порошка. Смесь распадается через 3-4 дня. Используется при бурении низконапорных пластов, включающих мелкозернистые пески, что позволяет не проводить разглинизацию скважины, как в случае применения раствора глины.
5. Водные растворы гипана — гидролизованного полиакрилонитрила. Его использование в песчаных горизонтах снижает водоотдачу пласта из-за образования эластичной корки на стенках скважины.

Схема роторного бурение скважины с прямой промывкой.

Особенности технологии

Для начала определимся, что такое способ роторного бурения. Это особая технология бурения скважин, которая применяется в том случае, если необходимо, чтобы гидротехническое сооружение давало большие объёмы экологически чистой питьевой воды. При этом скважина будет отличаться стабильной и долговечной работой. В этом случае данный способ подходит лучше, чем какая-либо другая технология бурения.

Роторная буровая установка и сама технология имеют следующие преимущества перед другими бурильными конструкциями и методиками:

• Скважина, пробуренная таким способом, будет обладать высокой производительностью, то есть давать воду в большом объёме.
• Долговечность гидротехнического сооружения.
• Подача воды из скважины осуществляется стабильно (без снижения уровня и перебоев).
• Качество добываемой жидкости будет на высоте. Её смело можно использовать в питьевых целях.

Такой способ бурения скважин позволяет получить гидротехническое сооружение, которое будет обладать настолько высоким дебетом, что воды из источника хватить не только для водоснабжения жилого дома, но и для полива огорода, наполнения бассейнов и других резервуаров, а также для удовлетворения различных технических нужд.

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

Роторная буровая установка используется в том случае, если необходимо бурить глубокую скважину на воду. Суть метода заключается в следующем: в бурильную трубу опускается вал с наконечником в виде долота. Во время вращения вала долото разрушает породу. Вращение осуществляется за счёт функционирования гидравлической установки.

Чтобы очищать скважину от находящейся в ней породы, используют специальный промывочный раствор. Он подаётся в проходку по трубам. При этом может использоваться два способа подачи:

1. Бурильный раствор закачивается в бурильную трубу при помощи специального насосного оборудования. После этого он выдавливается наружу через затрубное пространство. Такой метод называется прямая промывка. Именно он показан на видео в конце статьи.
2. Второй способ делается иначе. Раствор подаётся в затрубное пространство, а затем при помощи насосного оборудования выкачивается из бурильной трубы вместе с измельчённой породой. Этот метод называется обратная промывка.

Способ обратной промывки имеет одно неоспоримое преимущество – с использованием такой методики можно получить гидротехническое сооружение с большим дебетом, поскольку вскрытие водоносного слоя происходит наиболее качественно. Среди недостатков стоит назвать необходимость привлечения сложной высокотехнологичной техники, поэтому данная методика более дорогостоящая.

Преимуществом роторного бурения с прямой промывкой можно назвать его относительную дешевизну в сравнении со вторым методом. Именно поэтому данный способ чаще всего используется при бурении скважин на воду на территории частных владений.

Выводы и полезное видео по теме

Видео #1. Наглядная демонстрация процесса роторного бурения по шагам:

Видео #2. Разбор роторной технологии и принципов обустройства скважины:

Видео #3. Циркуляция воды при проведении роторного бурения:

Ситуация с наличием и глубиной залегания водоносных горизонтов может сильно отличаться от места к месту (а где-то их вообще нет, как на острове Мадейра).

При проектировании скважины и выборе оптимального способа роторного бурения следует использовать имеющиеся карты разведанных водоносных горизонтов. Это поможет вам сэкономить значительные средства и время.

Расскажите о вашем опыте в разработке скважины по роторной технологии. Поделитесь технологическими нюансами, которые пригодятся посетителям сайта. Оставляйте, пожалуйста, комментарии в расположенной ниже блок-форме, размещайте фото и задавайте вопросы по теме статьи.
