Силовая розетка для электроплиты: виды, устройство, тех.нормы и правила подключения

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

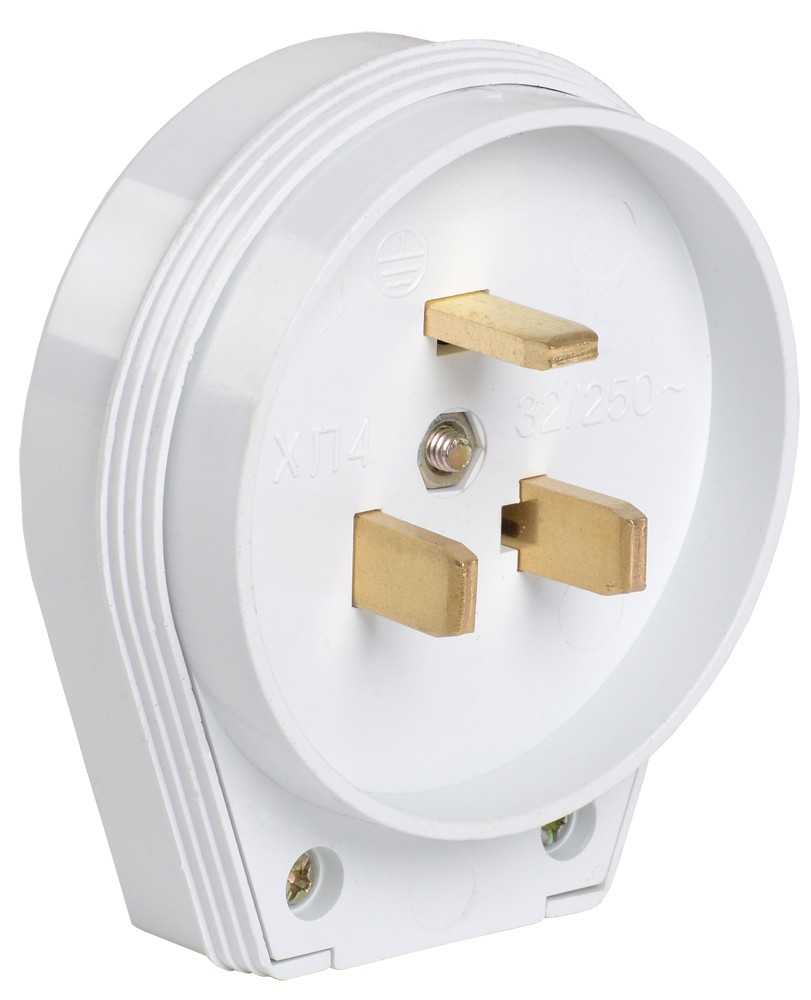

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)

Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

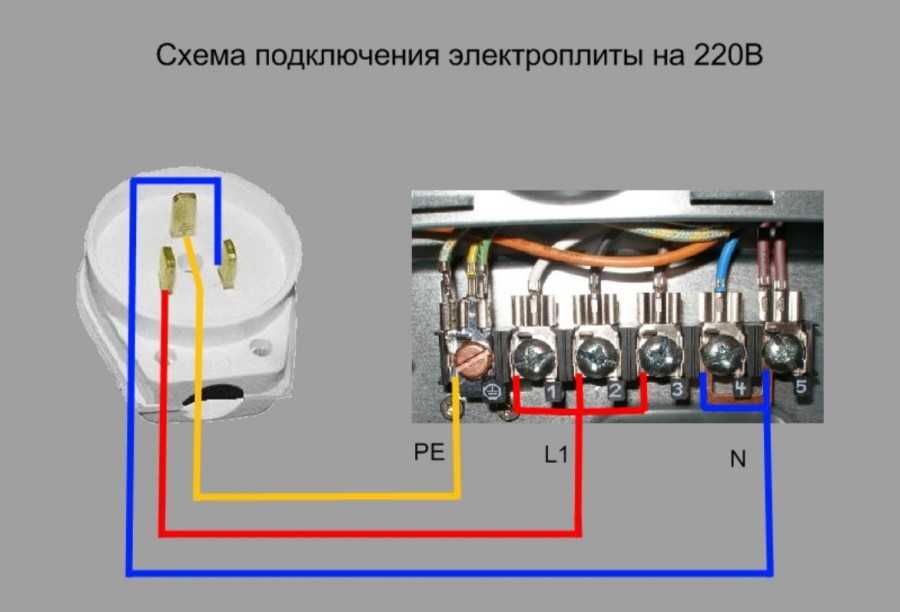

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила

Точно так же с нулем и землей – сугубо по цветам

Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

Инструкция по подключению

Подключение через розетку

Такая установка потребует особой силовой розетки с заземлением, рассчитанной на мощность от 30 Вт. Подсоединяя провода к розетке и штырям, производится проверка подсоединения проводов, которые подключены на автомате и электроплите к фазе, нулю и земле, к правильным клеммам.

Завершение всех работ – закрепление задней защитной панели плиты и включение ее в электросеть.

Подробная инструкция подключения плиты, которая работает от однофазной сети 220 В с прокладкой для нее отдельной электролинии:

1. Начало рабочего процесса – обязательное обесточивание распределительного щитка.
2. Первоначально производится подключение проводного кабеля к автоматическому выключателю на распределительном щите.
3. К нему осуществляется подсоединение проводов фазы и нуля, подсоединение земли производится к заземлению жилья.
4. Далее следует последовательное подключение УЗО сразу за автоматическим предохранителем и его закрепление.
5. После осуществляется прокладка кабеля к месторасположению и установки розетки. Для этого возможен открытый способ установки с использованием гофрированной трубки или ПВХ-короба.
6. Выбираются трехконтактные силовые розетка и штыри для однофазной сети.
7. Недопустима путаница электроконтактов при их подключении к розетке. Заземление обязательно присоединяется к контакту заземления, 0 – к нулевому, а фаза – к фазному. Тщательной проверке подвергается и правильность подключения кабеля от электроплиты к вилке.
8. Крепление розетки производится на стеновой плоскости, расположение которой должно быть в удалении от внутридомовых конструкций из металла (водопроводные и газовые трубопроводы или батареи отопительной системы), чтобы на нее не было воздействий тепловых источников и воды.
9. Далее производится включение силового кабеля с уже подсоединенной вилкой к электроплите.
10. Проведя внимательную проверку всех соединений на их тщательную затяжку и надежное закрепление элементов схемы, осуществляется пробное включение кухонного оборудования. Производится включение автомата, после защитного устройства, и соответственно электрической плиты.
11. Сначала электроплита включается на полную мощность, после чего все выключается и осуществляется проверка всех элементов на их нагревательную способность.

Подсоединяя провода к розетке и штырям, производится проверка подсоединения проводов, которые подключены на автомате и электроплите к фазе, нулю и земле, к правильным клеммам

Подключение на клеммы

Крепление клеммной планки осуществляется на стеновую поверхность. После этого к данной планке с одной стороны осуществляется подсоединение провода электролинии сети, а с другой – силового кабеля электрической плиты. Подключая все к клеммной планке, следует проследить, чтобы провода определенного окраса подсоединялись к соответствующим клеммам на самой электроплите.

Подсоединение на клеммы аналогично операции с применением розетки:

1. Производится подсоединение электропровода к автомату, после чего устанавливается защитное устройство, и электропровод протягивается к будущему месторасположению электрической плиты.
2. В стеновой поверхности делается выемка для установки защитного короба под размещение клеммника.
3. К клеммной планке делается подводка и подсоединение электропровода от распределительного щитка и электрокабеля от подключаемой электрической плиты.
4. Их закрепление в клеммной планке должно быть произведено без путаницы электропроводов.
5. По окончании данных работ защитный короб должен быть закрыт крышкой. Последний этап – проверка функциональности кухонного оборудования.

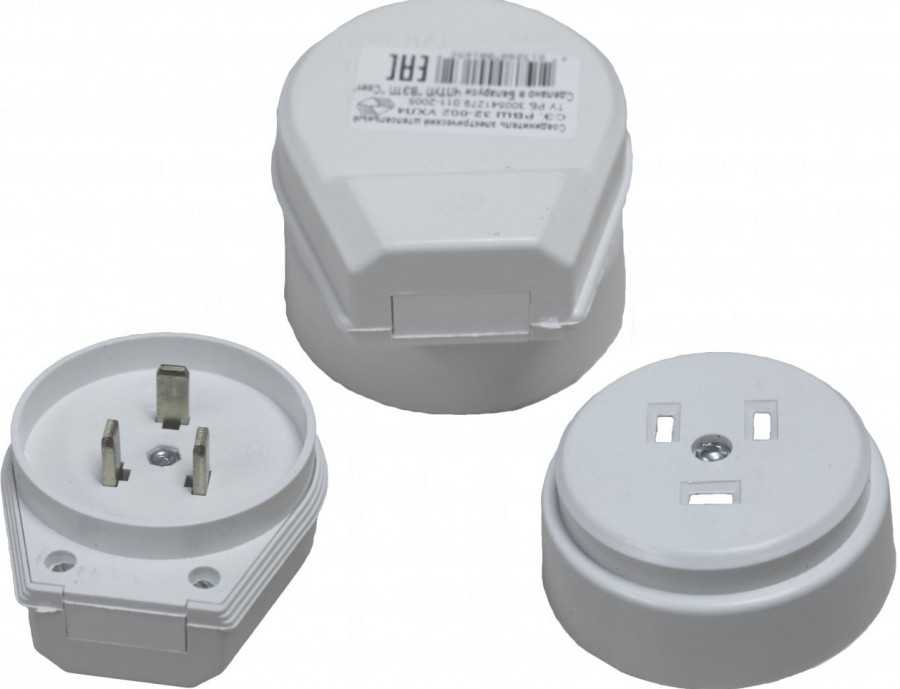

Клеммная колодка, к которой надо подключать электрический шнур

Особенности электротехнического устройства

Силовой разъем (розетка), выдерживающий большие нагрузки, используется для мощной бытовой техники. Его способность пропускать через себя большие значения номинального тока, сравнительно с обычными бытовыми моделями, является важнейшей технической характеристикой изделия.

Для подключения силового разъема при однофазной электросети используется трехжильный кабель, состоящий из провода фазы, нуля и заземления соответствующего сечения

Если простые розетки рассчитаны на 10 А, 16 А, то силовые – на 25 А, 32 А и более. Их контакты при прохождении такого тока не нагреваются.

Электроточка повышенной мощности, как и обычная розетка, состоит из рабочего механизма, внешней декоративной накладки, выполняющей защитную функцию, и шурупов. Отличается лишь устройство рабочего механизма силовой розетки.

Если ее разобрать, то внутри можно увидеть входные клеммы для подсоединения питающего кабеля и выходные контакты, передающие электрический ток вставляемой вилке.

В чем удобство электрических плит

Основным элементом на кухне всегда была плита, ведь без нее понятие «кухня» теряет свой смысл. В газифицированных домах в основном применяются газовые плиты, но последнее время все больше людей отдает предпочтение электрическим.

Электрические плиты удобны в управлении, отлично справляются со своей задачей, и являются безопасными, но только при условии правильного подключения.

Приобретая новую электрическую плиту многие магазины предоставляют услуги электрика, который выполняет ее подключение.

Даже если такая услуга и не предоставляется, то продавцы настоятельно рекомендуют для подключения прибора воспользоваться услугами электрика.

И все это потому что современная электрическая плита является очень мощным потребителем электроэнергии, а значит – к безопасности ее подключения предъявляются особые требования.

Но необязательно вызывать мастера, даже при базовых знаниях в области электрики подключить этот прибор самостоятельно вполне можно, особых сложностей в этом нет, но должны соблюдаться некоторые условия.

Установка розетки для электроплиты

Монтаж розетки для электроплиты ничем не отличается от установки обычной электрической розетки. Но все же нужно учитывать основные различия таких розеток по способу установки и фазному подключению.

Для того чтобы подключить плиту с однофазным питанием, необходимо использовать трехпроводный кабель, а для трехфазного питания понадобится пятипроводный с отдельными проводниками.

Виды розеток по способу установки

По способу установки различают всего 2 вида розеток:

1. Скрытой установки

2. Открытой установки

Первый тип применим в жилых помещениях. Розетка устанавливается в специальную нишу в стене или же, если стена деревянная — на изолирующую подкладку.

Второй тип, предназначенный для открытой проводки, предполагает установку розетки накладным способом. Это подключение нужно в помещениях с повышенной влажностью, например, в ванной комнате.

В данном случае будет рассмотрена установка розетки скрытой установки.

Процесс установки розетки

Прежде чем приступить к установке, нужно при помощи перфоратора устроить в стене отверстие, неподалеку от самой плиты, и установить в него специальный подрозетник.

Подрозетник закрепляется в отверстии при помощи гипса или штукатурного раствора.

Далее в электрощитке устанавливается отдельный автоматический выключатель и прокладывается трехжильный медный кабель с сечением не менее 4 кв.мм. Для этого нужно выдолбить отдельную штробу в стене и проложив в ней кабель, подвести его к готовому отверстию.

Как только провод будет уложен, можно начать его соединение с соответствующими клеммами розетки для электроплиты.

Важно! Концы жил нужно обязательно хорошо зачистить и залудить, чтобы защитить их от окисления

Соединение проводов производится в соответствии с цветовой маркировкой, при этом особое внимание нужно уделить заземлению, который подключается к центральной клемме розетки. Если в вашем доме нет заземления, то его нужно обязательно провести отдельно

Если в вашем доме нет заземления, то его нужно обязательно провести отдельно.

Но иногда определить провод заземления крайне сложно, так как провода не отличаются цветом, что характерно для старых домов. В этом случае придется воспользоваться мультиметром: отключив напряжение нужно зацепить один щуп прибора за трубу или радиатор отопления, а вторым щупом поочередно касаться концов каждого из проводов, и тот, который покажет наименьшее сопротивление, является заземляющим.

Разобравшись с подключением, можно зафиксировать розетку в подрозетнике. Для этого следует воспользоваться саморезами, всего их понадобится 2 штуки.

По окончанию работ одевается крышка и проверяется работоспособность розетки.

Важно! При подключении электроплиты нужно соблюдать максимальную точность, чтобы избежать окисления контактов и короткого замыкания. Такая работа, как подключение розетки для электрической плиты, требует от хозяина дома большой внимательности к процессу и некоторых познаний

Но изучив достаточно материла по данной теме, можно сделать это самостоятельно и без особого труда. Такие знания могут пригодиться неоднократно, ведь теперь газовые плиты значительно уступают современным электрическим в эффективности и заменяются чуть ли не повсеместно

Такая работа, как подключение розетки для электрической плиты, требует от хозяина дома большой внимательности к процессу и некоторых познаний. Но изучив достаточно материла по данной теме, можно сделать это самостоятельно и без особого труда. Такие знания могут пригодиться неоднократно, ведь теперь газовые плиты значительно уступают современным электрическим в эффективности и заменяются чуть ли не повсеместно.

Полезное видео о подборе розеток для электроплит:

Видео об установке электрической плиты и силовой розетки:

Требование к подключению

Перед тем, как приступить к установке и подсоединению плиты Hansa, Дарина или другой марки к электрической сети, важно ознакомиться с требованиями по подключению рассматриваемого типа электротехники и соблюдать их в процессе проведения работ

Требования безопасности

Согласно правилам безопасности, при подсоединении плиты к электросети необходимо:

• выбирать длину кабеля так, чтобы свободно отодвигать плиту от стены или мебели, не отключая от электросети;
• устанавливать устройство на значительном расстоянии от холодильника или иного охладительного оборудования, чтобы не повредить его (сковорода на плите нагревается до 100°С, что может привести к некорректной работе прибора, установленного по соседству);
• не располагать поблизости от плиты другие электроприборы, так как электромагнитное поле влияет на качество их работы.

Устанавливая плиту между кухонными блоками, нужно убедиться, что дерево, пластик или иной материал, из которого выполнена мебель, выдерживает высокие температуры.

Требования к электропроводке

Согласно требованиям, предъявляемым при подключении современных плит с электрическими конфорками и духовкой, проводка используется медная. Линия от электрощитка к розетке ведется кабелем ВВП (ВВГП).

Требования к автоматам

Линия от электроплиты подсоединяется в щитке к отдельному автомату на 32 или 40А в зависимости от мощности техники и сечения жил

Помимо автомата важно установить УЗО, мощность которого по номиналу тока должна быть следующей по возрастанию. Так, к автомату 32А нужно купить УЗО 40А

Требования к кабелю

Если в комплекте с устройством кабель не поставляется, его необходимо приобрести отдельно. Требования к нему указаны в руководстве пользователя. Обычно нужен многожильный круглый медный кабель ПВС. Выбор сечения зависит от мощности электроприбора и количества жил кабеля.

Мощность плиты	Сечение жил, мм2
Сеть с одной фазой, трехжильный кабель	Сеть с тремя фазами, кабель с пятью жилами
Менее 3 кВт	1,5	1,5
3-5 кВт	2,5
5-7,5 кВт	4	2,5
7,5-10 кВт	6

Требования к электропроводке

Согласно требований нормативных документов по электробезопасности (ПУЗ – правила устройства электроустановок), ванные комнаты относятся к категории помещений с повышенной опасностью. Розетки в них устанавливать вообще запрещено, но для бытовых помещений сделано исключение при соблюдении определенных требований. Одно из требований гласит, что проводка в ванной комнате должна выполняться только скрытым способом, чтобы исключить прямое попадание воды.

Розетка для стиральной машины в ванной комнате

Сечение проводов должно быть рассчитано на потребляемый стиральной машиной ток с некоторым запасом.

Поскольку в паспортных данных значение тока обычно не указывается, рассчитать его можно самостоятельно, зная мощность устройства по простой формуле:

I=P/U,

где P – паспортная мощность стиральной машины,

U- напряжение питания сети.

К примеру, если мощность стиральной машины составляет 2.2 кВт, то потребляемый ток будет равен 10 А.

Это довольно существенное значение. Слишком тонкий провод будет перегреваться вплоть до расплавления изоляции и перегорания.

Множество источников приводи объемные таблицы для определения допустимого сечения провода, но большая часть информации в них излишня. С достаточной точностью можно считать сечение провода из расчета 2 кВт мощности на 1 мм2 медного провода. Таким образом для подключения стиральной машины с мощностью до 5 кВт достаточно взять медный провод сечением 2.5 мм2 или алюминиевый сечением 4 мм2. Если дополнительно в ванной установлен бойлер или другая мощная нагрузка, то сечение надо брать больше, опять-таки, исходя из суммарной потребляемой мощности.

Наилучшим вариантом считается прокладка отдельного кабеля для розетки стиральной машины. Если выбран такой вариант, то для работы следует брать только медный провод, поскольку алюминиевый нужен с большей площадью сечения. Такой кабель довольно грубый, жесткий, с ним тяжело работать. А самое главное, его прочность намного меньше медного, который, даже будучи многожильным, очень трудно повредить, даже не имея особого опыта в монтажных работах.

Обратите внимание! В примерах и рекомендациях говорится о сечении провода, а не его диаметре! Определить сечение, зная диаметр, можно по известной школьной формуле. Для многожильных проводов общее сечение составляет сумму сечений всех элементарных жил. Для монтажа проводки нужно использовать трехжильный электрический кабель

Расцветка жил может быть различной, но одна из них обязательно будет желтой с зеленой продольной полосой. Это жила заземления

Для монтажа проводки нужно использовать трехжильный электрический кабель. Расцветка жил может быть различной, но одна из них обязательно будет желтой с зеленой продольной полосой. Это жила заземления.

Подключение электроплиты и розетки

Подключение электроплиты к однофазной сети

Обычно все электрические плиты поставляются уже с подключенной розеткой, но бывают случаи, когда вам необходимо ее подключить своими руками.

Это не должно вызвать особых проблем благодаря нашей инструкции:

• Прежде всего следует определиться, от какой сети будет питаться печь. Ведь подключение от однофазной и трехфазной сети несколько отличается. Да, да, мы не ошиблись, практически все электрические печи могут работать как от трехфазной, так и от однофазной сети.
• Наиболее распространенным является подключение печи от однофазной сети, поэтому и рассмотрим его в первую очередь. Вилки для однофазной сети имеют три вывода, в которых один контакт — это фазный провод, один контакт — нулевой провод и один контакт — защитный.

Подключение вилки и электропечи

• Если розетка у нас уже установлена, проверяем, где фазный, нулевой и защитный провода, и к соответствующим контактам подключаем провода на вилке. Если розетка у нас еще не подключена, то обычно крайнюю левую клемму делают фазной, крайнюю правую клемму – нулевой, а к верхнему контакту вилки подключают защитный провод.
• Теперь выполняем подключение к электроплите. Наличие аж шести контактов может вызвать определенное недоумение, но наша инструкция разъяснит вам их назначение.
• Контакты «1», «2», «3» или «L1», «L2», «L3» предназначены для подключения фазного провода. При однофазном подключении между этими клеммами необходимо установить перемычку и подключить фазный провод к любому из них. Некоторые фирмы производители поставляют печи с уже установленной перемычкой.
• Под контактами «4», «5» или «N1» и «N2» скрываются контакты нулевых выводов печи. Между ними у некоторых печей так же стоит перемычка, и наш нулевой провод можно установить на любой из них.

Однофазное подключение электропечи

К контакту же «PE» следует подключить защитный провод. На чем подключение электропечи к однофазной сети можно считать оконченным.

Подключение электроплиты к трехфазной сети

Установка розетки для плиты трехфазного исполнения имеет некоторые отличия. Прежде всего, как и вилка, она имеет пять контактов.

Где три провода фазных, один нулевой и один защитный. У таких розеток и вилок три фазных провода подключаются к контактам, расположенным рядом, в верхней части расположен контакт для нулевого провода, а в нижней части расположен контакт для подключения защитного провода.

Подключение печи к трехфазной сети

Нулевой и защитный провод подключаем так же, как и при однофазном монтаже.

Подключение розетки для электроплиты

Монтаж розетки для электроплиты производится после выполнения всех подготовительных мероприятий. К таковым можно отнести установку защитного автомата питания печи, прокладку провода, а также установку самой розетки.

Подключение розетки для электрической плиты

Для однофазной розетки подключаем соответственно фазный, нулевой и защитный провода. Обычно фазным делают левый контакт, правый контакт нулевым, а к нижнему подключают защитный провод. Но это не принципиально.

• При подключении печи к трехфазной сети все немного сложнее. В этом случае ваша розетка будет содержать пять контактов. К трем расположенным рядом контактам вам следует подключить фазные провода вашей сети.
• К верхнему контакту вашей розетки следует присоединить нулевой провод.
• К нижнему контакту вашей розетки следует присоединить защитный провод.

Виды силовых розеток

Разъемы классифицируют по ряду признаков, в том числе:

• по способу установки;
• по стойкости к внешним факторам;
• по предназначению;
• по сроку эксплуатации.

Способ установки

Исходя из типа установки, силовые розетки подразделяют на открытые и закрытые. Открытые разъемы используют в открытой проводке и ставят прямо на стене в виде накладки. Чаще всего открытую электропроводку применяют в деревянных строениях, лоджиях, на улицах, во влажных помещениях (санузлы, кухни, предбанники и т.п.).

Устойчивость к воздействию внешних факторов

Способность противостоять внешним воздействиям определяется по маркировке, указанной на изделии. В маркировку входит буквенный код — IP (сокращенно — Ingress Protection, или в переводе на русский язык — степень защиты от проникновения), а также 2 цифры.

Первая цифра в маркировке указывает на степень защищенности от частиц разнообразной величины. Чем больше цифра, тем выше уровень защиты (0 — нулевая защита, 6 — непроницаемость для пыли).

Вторая цифра обозначает защищенность от влаги. Цифры начинаются с нуля (отсутствие влагозащиты) и заканчиваются восьмеркой (длительное пребывание под водой).

Разновидность и предназначение

Существуют такие виды розеток, отличающиеся по предназначению:

1. Разъем без заземления. Это наиболее простой в техническом отношении вид силовых розеток для подключения электроплит. Используется вместе с вилкой без защитного заземления.
2. Розетка, оснащенная заземлением. Помимо отверстий под штырьки, такой разъем оснащен штекером-штырем типа F (CEE 7/5). Также существуют варианты с боковыми контактами (CEE 7/4). Подобное устройство позволяет соединение с заземлительными контактами еще до касания штекеров вилки с силовыми контактами.
3. Разъемы со шторками защиты. На таких моделях отверстия под силовые контакты перекрыты пластинками из пластика. Шторки открываются лишь в случае, если штырьки вилки одновременно касаются обоих контактов.
4. Розетка с выталкивателем. В корпусе устройства имеется выталкивающее приспособление, срабатывающее при нажатии на кнопку.
5. Разъем с таймером. Основное достоинство этой функции — программирование устройства по времени подключения и отключения контактов.
6. Разъемы с УЗО (устройство защитного отключения). Модели этого типа полезны на участках, где присутствуют значительные риски, связанные с безопасностью.

Эксплуатационные сроки

Длительность функционирования и надежность контактов зависят от заданного производителем максимального количества циклов включения-выключения. Если изделие качественное, оно способно выдерживать 100 тысяч и более циклов.

Важное значение имеют следующие факторы:

1. Пружинный механизм контактов. Оптимально, если механизм имеет две контактные лапки.
2. Тип зажима. Устройства оснащаются двойной или быстрозажимной конструкцией. Последний вариант специалисты считают более простым в установке (однако и стоит он дороже).
3. Диаметр отверстия для вилки. Евростандарты подразумевают диаметр, равный 4,8 миллиметра. Стандарты, принятые в постсоветских странах, предусматривают 4-миллиметровый диаметр. Дистанция между токоведущими контактами вилки тоже бывает разной.

Факторы выбора розетки

При подборе разъема рекомендуется обращать внимание на такие факторы:

1. Цвет устройства. В стандартном исполнении розетки выпускаются белыми или черными. Существуют и менее распространенные цвета, однако такие варианты встречаются нечасто. Цвет розетки имеет значение с точки зрения соответствия общему цветовому фону помещения.
2. Форма исполнения. Чаще всего розетки предлагаются в виде круглых или квадратных изделий.
3. Защищенность от влаги. Этот фактор является определяющим с точки зрения безопасности. Для кухни и гостиной нужны совершенно разные классы защищенности от влаги.
4. Пылезащита. Этот параметр имеет значение в помещениях с сильным загрязнением поверхностей.

Подключение к однофазной сети

Перед началом работ обязательно изучите инструкцию по установке розеток для электропечей, так как этот процесс требует хотя бы небольшой подготовки.

Вилка для источника питания на 220 вольт оснащена тремя выводами:

• фазным;
• нулевым;
• защитным (заземляющим).

В практике предусматривается их общепринятая цветовая маркировка, так фазные проводки окрашиваются в красный, белый или коричневый цвет, нулевой рабочий кабель – в синий, заземляющий – в желтый.

• Электрические розетки

• Моментный двигатель: принцип работы, основные характеристики и преимущества

• Для чего нужен автоматический выключатель в квартире

Эти выводы нужно подключить к взаимосоответствующим контактам на вилке. После происходит непосредственное подключение к плитке. На её задней стенке находится панель, необходимая для присоединения к сети. На панели имеются 6 клемм, промаркированные специальными обозначениями L1, L2, L3; N1 и N2; PE.

Контакты, обозначенные латинской буквой L, служат для присоединения к ним фазного вывода. Если подключение однофазное, обязательно сделать перемычку между имеющимися клеммами и добавить провод от силового источника питания к одной из них.

Контакты N1 и N2 необходимы для подключения нулевого кабеля. Между ними ставится перемычка, если это не предусмотрено заводом-изготовителем плиты, и кабель подключается к одной из клемм.

РЕ контакт служит для присоединения защитного (заземляющего) проводка. Это считается завершающим этапом подготовительных работ.

Варианты подключения электроплит

Когда всё необходимое для работы подготовлено, можно приступать к монтажу. Но прежде чем мастер начнет подключение розетки для печки, ему нужно отключить подачу электричества на квартиру или дом, а затем проверить, присутствует ли напряжение на той линии, на которой выполняются работы. Напряжение должно полностью отсутствовать. Для подключения варочной панели в соответствии с правилами нужно воспользоваться одной из следующих схем подключения.

1. Однофазная. В большинстве многоэтажных домов монтаж розетки для электроплиты осуществляется путём однофазного подсоединения (сеть 220В). На блоке подключения присутствуют 6 клемм. Клеммы 1, 2 и 3 (L1, L2, L3) нужно соединить друг с другом медными перемычками с сечением 6 мм2. Большинство современных печей поставляются с комплектом подходящих перемычек. Также перемычкой нужно соединить клеммы 4 и 5 (N1 и N2). В однофазной сети присутствует 3 жилы: фазная, нулевая и заземление. Фазный провод бывает серым, черным или коричневым, его нужно подключить к клемме 1, 2 или 3. Нулевая жила (синяя, белая) в большинстве случаев подсоединяется к 4 или 5 клемме. Провод заземления, покрытый желто-зеленой изоляцией, нужно прикрепить к 6 клемме (PE). При этом болты клемм следует занять до упора. Если затянуть их недостаточно сильно, то клеммы могут обгореть.
2. Двухфазная. Такая схема для подключения варочной панели чаще всего используется в старых домах. Могут, к примеру, присутствовать фазы A и C, а фаза B при этом отсутствует. В таком случае клеммы 1 и 2 нужно соединить друг с другом при помощи перемычки, а затем прикрепить к одной них фазу A. Фаза C присоединяется к клемме 3. Последующей порядок подключения розетки для варочной панели такой же, как при однофазном типе монтажа.
3. Трехфазная. Монтаж розетки для электроплиты с трехфазным питанием (380В) чаще всего проводится в частных домах. Питающий кабель в данном случае состоит из 4 или 5 жил. Напряжение в розетке для этого типа монтажа составляет 220В между нулем и каждой из фаз, и 380В непосредственно между фазами. Розетка для варочной панели подключается по такой схеме: Фазы А, В и С идут на клеммы 1, 2 и 3. Присоединение клемм 4, 5, 6 осуществляется так же, как при однофазном подключении.

Схемы подсоединения обыкновенной или индукционной варочной панели наносятся на корпус машины или присутствуют в инструкции к ней.
