Выбор и подключение розетки для сплит-системы

Розетка для кондиционера

Сегодня поговорим о том, нужна ли розетка для кондиционера, и как он подключается к электросети.

Большинство бытовых кондиционеров составляют настенные сплит-системы, которые работают от электросети. Для того чтобы была возможность его «обесточить», необходимо осуществлять его подключение через розетку или автоматический выключатель. Если устройство неинверторного типа и холодопроизводительность его до 4 кВт («семерка», «девятка», «двенадцатый»), то его можно подключать в розетку. По сути можно подключать через нее и инверторные кондиционеры до 4 кВт, но при этом желательно соблюдать фазировку.

Подключение сплит-системы к розетке

Чаще всего, когда приобретается небольшой кондиционер для квартиры или дома с завершенным ремонтом, то используется розетка ближайшая к нему. В этом случае нет смысла удлинять и куда-то далеко вести провод.

Это выглядит так, что из внутреннего блока наращивается кабель до точки подключения (обычно где-то внизу), на него устанавливается вилка.

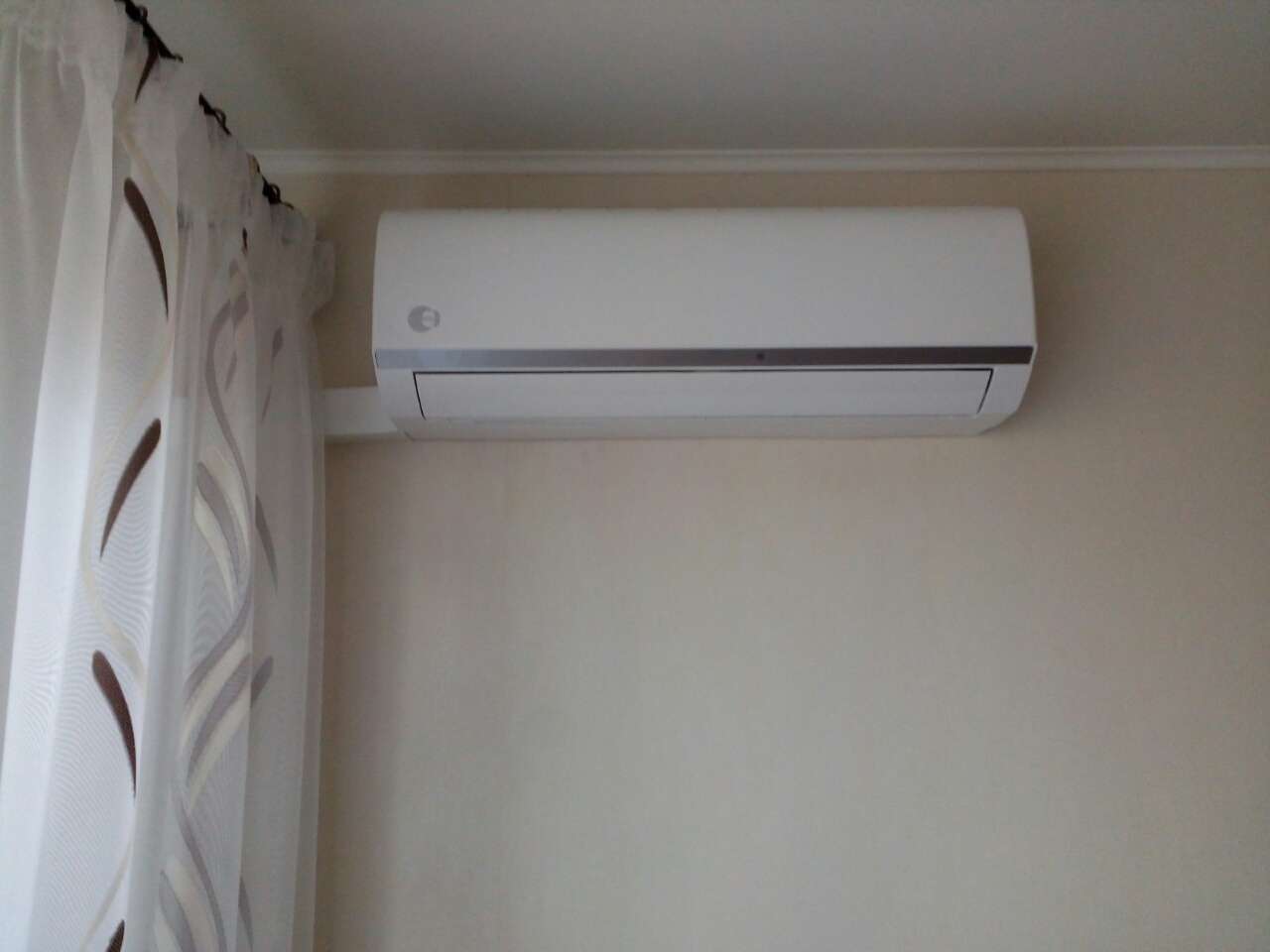

Иногда пользователи устанавливают розетку непосредственно вблизи внутреннего блока, что тоже выглядит не всегда хорошо.

Но если ведется ремонт в помещении, и вам нужно предусмотреть точку питания для кондиционера, то рекомендуем отказаться от всяких вилок-розеток, а провести отдельную линию из электрощита вне зависимости от мощности устройства. При этом установить на него отдельный автомат. В этом случае у вас не будет расположено лишних проводов и вилок на стенах, а питающий кабель будет надежно защищен. Для того чтобы определить место подводки кабеля для будущего кондиционера, лучше обратиться к мастерам или посмотреть рекомендации по подведению кабеля питания. Там же вы найдете габариты внутреннего блока, которые также пригодятся, если вы захотите всё же установить розетку вблизи блока.

Важно учитывать: если вы не знаете к какому блоку будет подключаться электропитание, то во время укладки «трассы»  необходимо оставить дополнительный кабель между блоками

Какие требования предъявляются к розетке для сплит-системы

  • не следует к одной точке с кондиционером подключать другие энергоемкие устройства;
  • желательно чтобы было заземление;
  • провода для розетки должны соответствовать нагрузке, (надежнее медный провод);
  • провода должны быть защищены автоматом.

Почему маломощные кондиционеры можно включать в розетку, а большие нельзя

Более мощные кондиционеры больше потребляют электроэнергии, а соответственно создают большую нагрузку на проводку. «Семерки», «девятки», «двенадцатые» потребляю от 0,5 до 1,4 кВт электроэнергии.

Такую нагрузку выдержит даже старая советская проводка. А вот устройства «восемнадцатые» и мощнее требуют больше «киловатт». В таком случае для них необходимо обеспечить более надежное подключение через щитовую.

Требования

Необходимо помнить, что электрическая схема подключения кондиционера, используемого в быту, существенно отличается от аналогичного подключения полупромышленных моделей, которые устанавливаются в офисах. Домашние имеют только однофазное подключение.

  • прямое подключение через розетку;
  • отдельное проведение провода к электрощиту.

Первый вариант идеально подходит для всех бытовых устройств — они повсеместно только таким способом вводятся в эксплуатацию. Подключение любой системы кондиционирования осуществляется в несколько приемов, которые необходимо соблюдать неукоснительно, когда вы решили все сделать самостоятельно.

Схема подключения кондиционера к электросети

На рисунке показана схема подключения кондиционера к электросети, а также различные подсоединения между модулями системы, кроме этого, вам обязательно понадобится принципиальная электрическая схема кондиционера приобретенной модели.

Выбор места розетки

Если шнур слишком короткий, следует разместить розетку на одном уровне с внутреннем блоком

При выборе места расположения розетки для кондиционера важно учесть несколько моментов:

  • мощность приобретённого устройства;
  • расположение предметов в комнате;
  • специфику планировки помещения.

Шнуры кондиционеров имеют малую длину. В связи с этим расстояние от потолка до розетки должно быть примерно 30 см. Следует установить её как можно ближе к устройству.

В исключительных случаях приходится ставить у пола. Тогда высота розетки для кондиционера должна быть не менее 15 см. Если установить ниже, во время мытья пола может случайно попасть вода.

Правила подключения к сети

Есть несколько способов подключения кондиционера. Они зависят от конкретных условий и параметров сети.

  1. Без розетки и вилки. Такой вариант доступен при соединении точки подключения с распределительной коробкой. Важный нюанс: при этом способе подключения через одну сеть будет идти нагрузка ото всех бытовых приборов. Следует правильно рассчитать её мощность. На случай перегрузки сеть оборудуется автоматической системой отключения.
  2. Установка во время ремонта. Пока жилое помещение находится на стадии монтажа, удобно использовать специальный канал в стене, в котором будет размещён кабель. Один его конец будет иметь выход к розетке, а второй – к распределительному щиту. В итоге канал заделывается, оставаясь защищённым от негативных внешних факторов и не выделяясь в интерьере помещения.
  3. Открытый способ. Этот вариант используется в отремонтированном помещении, чтобы не пришлось ломать часть стены. Один конец провода подключается к распределительному щитку, другой – к розетке. Провода придётся монтировать вдоль стены, поэтому для улучшения внешнего вида помещения они маскируются декоративным коробом.

Первый способ

Прежде, чем приступить к подключению изделия к сети, необходимо проложить кабели от испарителя к наружному модулю:

  • прокладываем провод, который будет соединять два блока;
  • проводим отдельную линию к электрощитку для мощных систем, в состав которой входит кабель и автомат защиты от перегрузки;
  • средней мощности устройства подключаются напрямую через обыкновенную розетку.

Последний вариант для подключения кондиционера применяют в определенных случаях:

  • мощность изделия невелика;
  • климатическая система оконного или мобильного класса;
  • в квартире установлена сеть достаточной мощности;
  • временное расположение агрегата;
  • к этой линии нельзя подсоединять другие бытовые приборы.

Надо учитывать, что работа кондиционера происходит на разных режимах, мощность его варьируется от минимума до максимального значения, поэтому на линии подключения обязательно устанавливается отдельная защита.

Каждый производитель перед отправкой изделия в продажу прикладывает к ней инструкцию, в которой вложены:

  • схема работы изделия;
  • принципиальная схема подключения — общая;
  • электросхема подсоединения внешнего и внутреннего блока.

Имеется аналогичная информация и на поверхности корпуса выносного блока и крышке испарителя, но она наносится изнутри. Это существенно упрощает самостоятельное подключение любой системы кондиционирования в домашних условиях.

Под лицевой панелью испарителя есть специальная коробка, где расположены клеммы для подключения проводки — этот блок кондиционера или сплит системы всегда монтируется внутри помещения.

Провода от испарителя подсоединяют к контактам наружного блока, ориентируясь по нумерации, свободные жилы тщательно изолируются специальной лентой. Принципиальная схема поможет правильно во всем разобраться. Перед подключением системы кондиционирования надо проверить изоляцию каждой жилы, чтобы потом нормальная работа кондиционера не была прервана коротким замыканием.

Существуют причины, которые не допускают подключение любой системы кондиционирования к электрической сети квартиры или загородного дома:

  • старая проводка, где использовалась алюминиевая проволока;
  • сечения проводов слишком маленькое — они не выдержат нагрузки;
  • состояние проводки требует срочную ее замену;
  • нет качественного заземления, элементарной защиты от перепада напряжения.

Системы кондиционирования — довольно нежные устройства, поэтому их надо подключать только к исправной электросети, чтобы не тратить семейный бюджет на очень дорогой ремонт.

Общие правила при выборе места для розетки

Производители кондиционеров чаще всего делают провод питания с вилкой на конце до 1 метра длиной. Это означает, что вам следует либо поднять розетку близко к внутреннему блоку кондиционера, либо удлинить шнур питания до ближайшей розетки

Также важно знать, будет ли расположение предполагать питание и других приборов. Это увеличит суммарную мощность, а значит нужно заранее знать, не будет ли превышена номинальная нагрузка

В общем случае следует учитывать:

  • возможность расположить в распределительной коробке автомат от перегрузки;

  • возможность дополнительно проложить кабель в стене дома или квартиры;

  • суммарную нагрузку, которую будет создавать кондиционер и прочие подключаемые электроприборы и освещение.

Если есть возможность поднять на высоту розетку, то такой вариант расположения будет наиболее эстетичным и удобным. Лишние провода не будут свисать по стене, а само место коммутации можно спрятать.

Есть вариант соединения, когда удлиняют сам провод кондиционера и прячут его в стену. Он выходит где-то внизу в неприметном месте, и вы всегда можете подключить к питанию кондиционер. Оба варианта предполагают больше работы, чем стандартное подключение при помощи удлинителя.

Подключение электропитания к кондиционеру – общие вопросы

Современная климатическая техника универсальна, практична, ею удобно пользоваться. Покупка и установка кондиционера в квартире, подходящего по техническим характеристикам, избавит жильцов от дискомфорта, связанного с температурно-влажностным режимом, создаст в помещении здоровую атмосферу, благоприятную для отдыха и работы.

Принципиально важными особенностями устройства кондиционера с точки зрения монтажа является их конструктивное решение. Есть моноблочные приборы, состоящие из одного модуля, и мульти блочные – сплит и мульти сплит системы.

Работы по подведению электропитания к кондиционеру следующие: проводится монтаж кабеля, соединяющего внешний и внутренний блоки устройства. Второй кабель должен соединить внутренний блок кондиционера с электрощитовой или, в крайнем случае, электрической розетке. Исходя из потребляемой кондиционером мощности, его или включают в действующую электросеть, или к его внутреннему блоку подводится отдельная электролиния, подключаемая в электрощитовой посредством отдельного автомата.

Монтаж электропроводки ведут в сделанные в стене штробы, используя гофрированные рукава или посредством использования специальных декоративных коробов.

Подключение к сети

Как говорилось выше, существуют три варианта подключения к сети: скрытый, открытый и через распределительную коробку. При каждом варианте будут свои правила и инструкции:

Через распределительную коробку.

Вилка и розетка не нужны. Обязательно надо рассчитать общую мощность приборов и нагрузку на сеть. Данный метод используется редко, поскольку он малоэффективен и связан с рисками перегрузок сети.

Скрытый метод.

Используется во время ремонта. Необходимо проштробить стены и сделать специальные отверстия в них. Туда укладываются провода. Один конец отводится к коробке, а другой – к розетке. В конце все отверстия заделываются так, чтобы их не было видно. Выполняется чистовая отделка. Электророзетку монтируют в непосредственной близости от аппаратуры. Скрытый метод отличается надежностью и безопасностью. Минус в том, что его можно организовать только на этапе ремонтных работ.

Открытый метод.

Организуется в отремонтированном помещении. Кабель прокладывается по стене, вдоль плинтуса. Провода прячут в короб, который декорируют или маскируют.

Во всех перечисленных вариантах главное – ответственный и внимательный подход к работе. Только в таком случае розетка будет установлена правильно, а сплит-системы заработают исправно.

Таким образом, исправность работы кондиционеров напрямую зависит от выбора розетки и качества ее установки. Следует тщательно рассчитать мощность оборудования. Если к розетке подключаются кроме кондиционера другие приборы, необходимо сопоставить полученный результат расчетов с параметрами розетки. Только тогда подключенное оборудование прослужит долго, а его работа не вызовет перегрузки электросети.

Какой кабель выбрать для кухни

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2

при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2

при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2

при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

Выбираем автомат (УЗО) на стиральную машину

Современные стиральные машины автомат относятся к классу бытовой техники с повышенным уровнем энергопотребления. Максимальная потребляемая мощность происходит во время нагрева воды, и составляет от 2 до 3,5 киловатт. Электропроводка во многих жилых микрорайонах, особенно ранних построек не были рассчитаны на такое количество энергопотребления.

А сегодня стиральная машина имеется почти в каждой квартире. Перегрузки электросетей, скачки напряжения и прочие неисправности сетей могут привести к пожару или поломке дорогостоящей детали стиральной машины. Для защиты бытовой техники, необходимо ответственно относиться к правильной установке и подключению прибора.

Дешевле заблаговременно ставить специальный защитный автомат, чем ремонтировать или покупать новую стиральную машину.

Нужно ли для стиральной машины отдельное УЗО?

Автомат призван защищать проводку и электрическую начинку бытового прибора. Стиральная машина автомат является крупным потребителем электроэнергии, который оказывает высокую нагрузку на проводку.

Ко всему прочему, этот электрический прибор работает во влажной среде, соответственно, находится в повышенной группе риска и требует дополнительной защиты.

Поэтому, опытные мастера рекомендуют ставить отдельное УЗО для стиральной машины, оно не только сохранит работоспособность прибора, но и защитит людей от электротравм, а имущества от пожара. (См также: Какой выбрать стабилизатор для стиральной машины автомат?)

Как работает УЗО и что такое дифавтомат?

Прежде чем начинать пользоваться дорогой бытовой техникой, необходимо решить, какой способ для ее защиты будет наиболее эффективным.

Стандартное устройство защитного отключения состоит из:

  • пластикового корпуса;
  • трансформатора тока;
  • электромагнитного реле;
  • расцепителя тока;
  • механизма производящего самотестирование;
  • в новых приборах дополнительно имеются электромагнитные отсечки.

При нормальном состоянии сети реле не срабатывает, но если на электропроводку оказывается повышенная нагрузка, установленный автомат принудительно обесточивает цепь, разрывая ее.

Такая ситуация может возникнуть, когда в сети произошел скачек напряжения, человек дотронулся до оголенного провода, на проводку попадет вода. В случае, когда срабатывает защитный автомат, нет необходимости производит его замену. В отличие от плавких предохранителей, это устройство предназначено для многократного использования.

Максимальную защиту стиральной машины обеспечит современное устройство — дифавтомат, которое совмещает в себе стандартное узо и автомат. Помимо того, что этот прибор обеспечивает весь спектр необходимых защит, он еще и экономит место в распределительном щитке.

Как выбрать автомат для стиральной машины?

Как выяснилось, обычное УЗО для стиральной машины не способно защитить от всех рисков. Лучше ставить дифавтомат – прибор, которому под силу эта задача. Какой прибор защиты поставить и как правильно его выбрать? Ведь это достаточно новое устройство на рынке электроприборов. Чтобы грамотно подобрать и поставить подходящий дифавтомат, необходимо знать и учитывать несколько обязательных характеристик:

  1. Мощность. Как и при покупке любого устройства защиты, дифавтомат подбирается в соответствии с мощностью сети (однофазные и трехфазные);
  2. Номинальное напряжение. Характеристика, показывающая диапазон рабочих напряжений сети. В однофазной сети оно – 220 В, в трехфазной – 380 В;
  3. Номинал автомата и особенности расцепителей. Для бытовых электрических сетей специалисты рекомендуют выбирать автомат с характеристикой, обозначающей латинскую букву «С». Что касается цифрового обозначения, то для розеточной сети, как правило, выбирают дифавтомат С16, реже С25;
  4. Особенности встроенного УЗО. Наиболее эффективный дифавтомат со встроенным УЗО для стиральной машины считается класса А. Упрощенный, класса АС, для такого потребителя не всегда оказывается подходящим.
  5. Дополнительная защита. Если дифавтомат не оснащен специальной защитой от обрыва нулевого проводника, то при выходе из строя одного из проводников, УЗО часто не срабатывает на утечку тока.
  6. Номинальная сила тока. Опытные специалисты советуют ставить защиту на 0,03 Ампер. Конечно, устройство, рассчитанное на 0,01 Ампер надежнее, но и ценовая категория его выше. Для бытовых сетей, по факту, такая защита не требуется.

Какая розетка нужна для кондиционера


Главный параметр выбора – номинальная нагрузка при подключении. Рекомендуется купить модель с запасом мощности минимум 10 %. Номинальное напряжение 220 В, 16 А. По способу монтажа модели бывают наружными, накладными или скрытыми. Первые монтируются на поверхность стены. Используются редко, если нет возможность сделать штробы.

Накладные схожи по конструкции, но рассчитаны для соединения с проводкой, выходящей из стены. Могут использоваться как временные или при невозможности формирования углубления для скрытого монтажа.

Скрытые – самые распространенные модели. Большая часть корпуса находится в стеновой нише, лицевая часть немного выступает заподлицо. Монтаж сложен по сравнению с двумя вышеописанными, но эти модели обладают лучшим дизайном, вписываются в интерьер офиса, квартиры.

Дополнительные характеристики:

  • обязательно подключение к заземлению;
  • класс защиты – IP54;
  • тип подключения – F или С.

Последний параметр зависит от конструкции вилки (штекера). Если кондиционер выпускался для стран Америки, Азии, Великобритании или Швейцарии, рекомендуется заменить штекер на стандартный европейский. Альтернатива – приобретите переходники для конкретной модели.

Правильная подводка кабеля

Кондиционер состоит из двух блоков:

  • внешний, который монтируется за пределами помещения;
  • внутренний, монтируемый в комнате дома или квартиры.

Бытовой прибор подключают к электропроводке помещения при помощи кабеля (шнура), который проходит от внутреннего блока кондиционера, в то время как внешний блок получает от него питание.

Кабель, предназначенный для электрического соединения внутреннего и внешнего блоков кондиционера, и шнур для подключения прибора в бытовую электросеть включены в комплект с приобретённым кондиционером, а штепсельная розетка для подключения кондиционера устанавливается уже самостоятельно, в непосредственной близости к прибору (а именно к внутреннему блоку).

Если линия электропроводки для мощного электроприбора была предусмотрена заранее, подключение не должно вызвать абсолютно никаких сложностей

Если же изначально такая линия предусмотрена не была, следует обратить внимание на один из нижеперечисленных способов подключения

  1. Один из самых простых вариантов – подключить розетку для питания кондиционера непосредственно в распределительной коробке помещения, в котором планируется его установка. Однако это представляется возможным лишь в том случае, когда электропроводка, идущая от данной распределительной коробки к электрическому распределительному щитку квартиры или дома, выдерживает нагрузку всех одновременно подключаемых к электросети приборов, в частности, и кондиционера.

    Для определения возможности безопасного подключения к данной распределительной коробке необходимо подсчитать общую нагрузку всех доступных электроприборов, подключаемых к данной коробке, а затем сравнить показатели с нагрузочной способностью той линии проводки, по которой она получает питание непосредственно от распределительного щитка дома или квартиры.

  2. Скрытым способом можно проложить вновь устанавливаемую линию электропроводки. Для этих целей нужно проштробить стену, проложить кабель, подключить его к распределительной коробке, затем к установленной ранее штепсельной розетке и, наконец, заделать штробу.
  3. Также можно установить новую линию электропроводки открытым способом от распределительной коробки непосредственно к розетке для кондиционера, используя специальный пластиковый кабель-канал.

Советы для правильного подсоединения электропроводки к коробу

При расположении распределительной коробки на чрезмерно большом расстоянии от того места, где планируется установка розетки для кондиционера, или же при её отсутствии в комнате розетку можно также подключить шлейфом от любой другой находящейся неподалёку розетки, которая питает относительно небольшую нагрузку и подсоединена к линии электропроводки с высокой нагрузочной способностью.

При прокладывании линии электропроводки, которая питает розетку для кондиционера нужно обязательно следить, чтобы было обеспечено высоконадёжное контактное соединение. Для подключения или ответвления кабеля специалисты чаще всего используют надёжные, компактные и удобные в монтаже клеммники, особенно актуальные при подключении розетки шлейфом.

На линию, от которой подключается розетка для данного бытового прибора, или на питающую его линию для дополнительной защиты электропроводки можно установить специальное устройство защитного отключения или самый простой автоматический выключатель в распределительном щитке.

При выборе подобных защитных аппаратов целесообразным будет отталкиваться от фактической нагрузки электроприборов, а также от допустимой нагрузки для всех элементов электропроводки. Все эти приборы обеспечат максимально надёжную защиту не только электропроводки, но и подключённых к сети бытовых электроприборов.

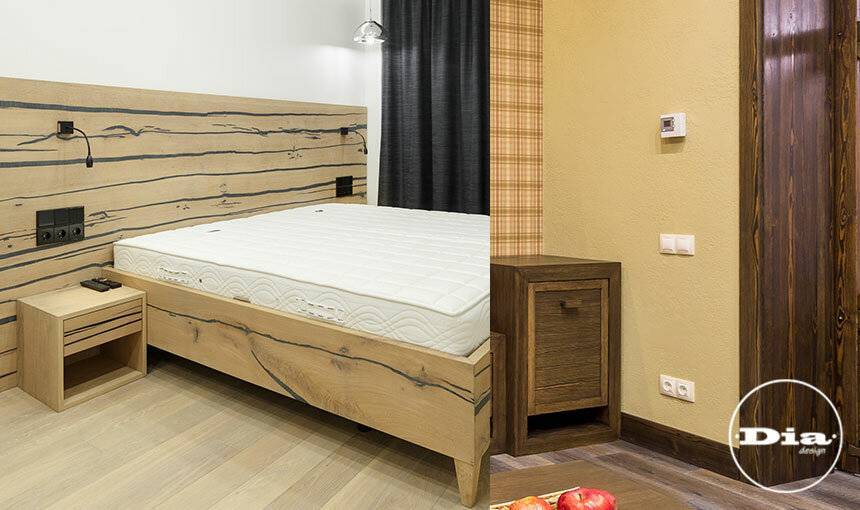

Не туда повесили розетку

Грамотная проработка электрики на стадии проектирования — залог успеха. Проблема связана с тем, что из-за большого количества бытовых приборов и элементов интерьера сложно отследить количество и расположение розеток и выключателей.

Что, помимо очевидных моментов, нужно сделать на стадии проектирования:

  • продумать высоту плинтуса и не делать розетки слишком низко от пола;
  • согласовать высоту прикроватной тумбы и заранее её заказать, чтобы розетка была вровень;
  • утвердить план расстановки мебели;
  • предусмотреть розетки возле каждого кресла, по обе стороны кровати или дивана — даже если сейчас Вы не планируете ставить напольную лампу рядом с мебелью, возможно, в будущем Вы передумаете;
  • для стационарного компьютера сделать побольше “выходов” на нижнем уровне (не забыть прибавить гнезда для колонок, веб-камеры, светильника и зарядного устройства для мобильного телефона), а для ноутбука или планшета — на уровне стола, под рукой.

В целом, формула расчета количества розеток проста: возьмите точное число электроприборов на комнату и прибавьте пару дополнительных слотов на будущее. Распределите их в соответствии с планом расстановки мебели и подумайте над их оптимальным размещением: сразу над плинтусом или на уровне бедра.

Розетка для кондиционера: где расположить и на какой высоте, правила монтажа

Розетка для кондиционера призвана создавать работу климатической системы.

  1. Розетка для кондиционера
  2. Расположение розетки для кондиционеров
  3. На какой высоте рекомендует располагать розетку
  4. Какая розетка требуется для сплит-системы?
  5. Монтаж розетки кондиционера
  6. Перегрев розетки
  7. Есть ли возможность подключить кондиционер к обычно розетке?
  8. Требования к значениям сетевого провода

Розетка для кондиционера

Расположение розетки для кондиционеров

Обычно при проектировании розетки учитываются следующие моменты:

  • Общий дизайн комнаты
  • Расположение мебели
  • Длина шнура, предназначенного для питания

На самом деле шнур можно удлинить. Специальная гильза поможет соединить контакты одного провода с другим. Установка розетки для кондиционера требует проведения монтажных работ.

Какая розетка требуется для сплит-системы?

Номинальная нагрузка представляет собой главный критерий подбора розетки. Считается, что нужно выбирать точку электроснабжения с небольшим запасом мощности. В зависимости от способа монтажа модели бывают наружными, скрытыми и накладными.

Монтаж розетки кондиционера

Где установить розетку для кондиционера ? При проектировании точки электропитания нужно позаботиться о проводах. Если вы подобрали для себя нужную модель, то вам следует приступить к монтажным работам. Для начала вам необходимо убедиться в том, что электросеть обесточена.

  • Создание отверстия
  • Установка проводки
  • Закрепление проводов
  • Проверка правильности соединения

Перегрев розетки

Что же делать при перегреве розетки для сплит-системы? Слабый контакт с проводами является главной причиной перегрева точки для электроснабжения. На самом деле существует ряд причин перегрева

  • Появление зазора между вилкой и источником энергии. Это, в свою очередь, приводит к перегреву металла.
  • Плохая фиксация проводов

Требования к значениям сетевого провода

При присоединении системы кондиционирования к источнику электропитания учитывается длина сетевого провода

Также люди обращают внимание на следующие характеристики:

  • Сила тока
  • Площадь сечения
  • Удаленность щитка

Что делать, если розетка от кондиционера перегревается

Основная причина нагрева – плохой контакт с проводами. Это может происходить в вилке или розетке. Для проверки первого варианта подключите любой электроприбор, схожий по мощности с кондиционером. Например – электрочайник.

Если в процессе нагрева воды повышение температуры на поверхности точки подключения электричества нет, проблема в вилке (штекере). Ее нужно разобрать, проверить контакты, в случае надобности подтянуть винты. Альтернатива – полная замена вилки.

Другие причины перегрева:

  • Есть зазор между вилкой и контактами во время включения. Это приводит к нагреву металла.
  • Недостаточно плотно зафиксированы провода в разъемах. Докрутите винты до упора.
  • Перегрузка по мощности, неправильно выбрана электропроводка или устройство электросети.
  • К одному источнику электропитания подключено несколько устройств. Запрещено включать в одну точку несколько электроприборов с большой мощностью.

При обнаружении перегрева обесточьте квартиру, отключите подачу электроэнергии в центральном щите. Проверьте отсутствие электричества с помощью индикатора или мультиметра. После этого можно разобрать корпус. Визуально проверьте контакты электропроводки, надежность их подключения к клеммам.

При наличии механических повреждений в корпусе или элементах нужна замена. Если нет запасной розетки, провода изолируются отдельно друг от друга

В качестве меры предосторожности можно временно установить старый корпус до покупки и монтажа нового

Важно: если нет опыта работы с электросетями, замены их компонентов, пригласите специалиста. В случае неправильного подключения возникнет вероятность короткого замыкания, и как следствие – возгорание

Планировка электросети в разных комнатах

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Электропроводка на кухнях

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

  1. Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
  2. Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

  1. Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
  2. Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
  3. Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
  4. Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
  5. Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

  • духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
  • отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
  • для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Такие рекомендации помогут правильно составить проект и распределить розетки. Выключатель для общего света на кухне располагают на стене на удобном для пользователя расстоянии от пола (от 60 до 90 см).

Нюансы расположения в ванной

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

  • для стиральной машины соблюдается высота в 1 м;
  • для водонагревательных приборов — не менее 180 см;
  • при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Как провести ток в спальне или гостиной

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

  • средняя высота размещения розеток от пола — 70 см;
  • вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
  • за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
