Как проверить мультиметром напряжение в розетке 220в
Для измерения напряжения в розетке цифровым тестером, необходимо вставить щупы в гнезда розеток, полярность при этом неважна, главное при этом — не касаться руками токопроводящих частей щупов.
Еще раз напомню, что на мультиметре должен быть выставлен режим определения напряжения переменного тока, предел измерения выше 220в, в нашем случае 500В, щупы подключены в разъемы «COM» и «VΩmA».
Если мультиметр рабочий и нет проблем с подключением розетки или перебоев с электроснабжением, то прибор покажет вам напряжение близкое к 220-230В.
Такого простого теста достаточно чтобы продолжить поиск фазы тестером. Сейчас, в качестве примера, мы определим какой из двух проводов, например, выходящих из потолка для люстры, фазный.

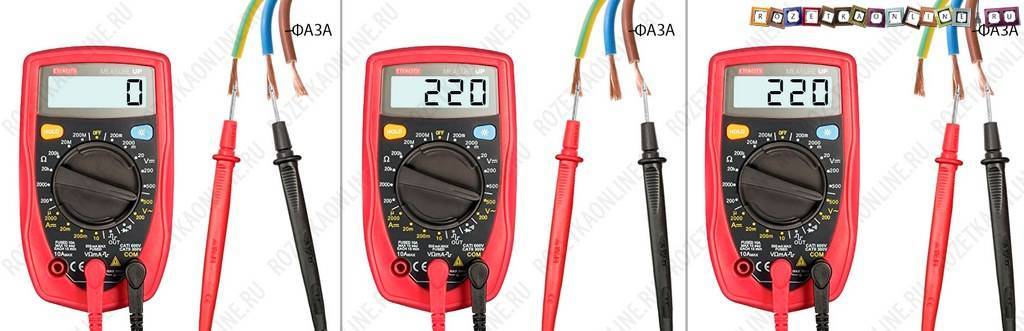

Если бы провода было три – фаза, ноль и заземление, то достаточно было бы измерить напряжение на каждой из пар, точно так же, как мы определяли его в розетке. При этом между двумя проводами напряжения практически бы не было – между нолем и заземлением, соответственно оставшийся третий провод фазный. Ниже представлена наглядная схема определения.
Если же провода, для подключения светильника, только два и вы не знаете какой из них каакой, то опознать их таким образом не получится. Тогда нам и приходит на помощь метод определения фазы мультиметром, который я сейчас опишу.
Всё достаточно просто, мы просто должны создать условия для протекания через тестер электрического тока, и зафиксировать его. Для этого просто создаём электрическую цепь, по тому же принципу, что и у индикаторной отвертки.

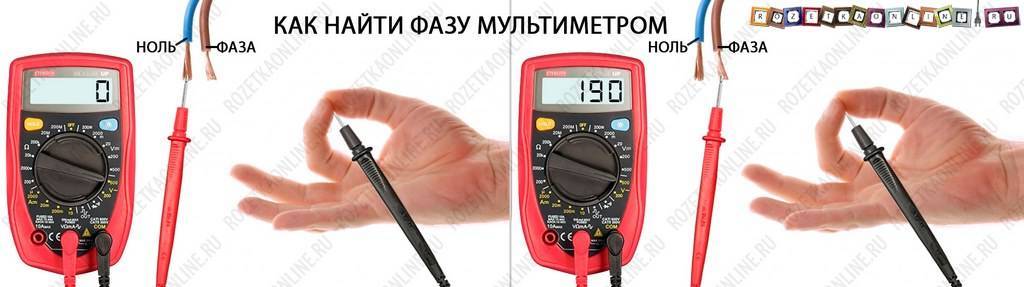

В режиме проверки напряжения переменного тока, с выбранном пределом 500В, красным щупом прикасаемся к проверяемому проводнику, а черный щуп зажимаем пальцами рук либо касаемся им заведомо заземленной конструкции, например, радиатора отопления, стального каркаса стены и т.п. При этом, как вы помните, черный щуп у нас воткнут в разъем COM мультиметра, а красный в VΩmA.
Если на проверяемом проводе будет фаза, мультиметр покажет на экране достаточно близкую к 220 Вольтам величину напряжения, в зависимости от условий тестирования она может быть разной. Если же провод не фазный, значение будет или нулевым, или очень низким, до нескольких десятков вольт.
Еще раз напомню, ОБЯЗАТЕЛЬНО УБЕДИТЕСЬ ПЕРЕД НАЧАЛОМ ПРОВЕРКИ, ЧТО НА МУЛЬТИМЕТРЕ ВЫБРАН РЕЖИМ ОПРЕДЕЛЕНИЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА, а не какой-нибудь другой.
Вы, должно быть скажете, что метод достаточно рискованный, становится частью электрической цепи и добровольно попасть под напряжение захочет не каждый. И хотя такой риск есть, он минимальный, ведь, как и в случае с индикаторной отверткой, напряжение из сети проходит через большое сопротивление резистора, встроенного в мультиметр и удара током не происходит. А работоспособность этого резистора, мы проверили, предварительно измерив напряжение в розетке, если бы его там не было, сложились бы все условия для короткого замыкания, которое, уверяю вас, вы бы сразу обнаружили.
Конечно, как я уже писал выше, лучше вместо руки использовать заземленные конструкции – радиаторы и трубы отопления, стальной каркас здания и т.д. но, к сожалению, такая возможность есть не всегда и нередко приходится браться за щуп самому. Бывалые электрики советуют в таких случаях всё же принять дополнительные меры безопасности: стоять на резиновом коврике или в диэлектрической обуви, касаться щупа сперва кратковременно, правой рукой и лишь не обнаружив опасных воздействий тока, выполнить измерение.
В любом случае это единственный, самый надежный и простой способ определить фазу бытовым мультиметром самому.
КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ
Итак, начнем по порядку:
ОПРЕДЕЛЕНИЕ ФАЗЫ
Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.
ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ
Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.
Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки – загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.
Принцип действия индикаторной отвертки прост – внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.
ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ
Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы
Способ неоднозначный, но действенный, требующий особой осторожности
Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.
Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.
Определить фазу и ноль из двух проводов
В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.
Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.
Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.
Найти фазу, ноль и заземление из трех проводов:
В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой. Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.
Действуем методом исключения:
Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.
После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:
– Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.
– Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.
– Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.
Зачем нужно заземление в розетке
Все находящиеся в наших домах бытовые электроприборы подлежат заземлению в соответствии с требованием техникой безопасности. Заземлять следует металлические элементы электроприборов и электрооборудования, на которое может быть случайно подано напряжение: при коротком замыкании, нарушении изоляции проводов и др.
К примеру, это значит, что к любому бытовому прибору должен быть подсоединен заземляющий проводник, который при его попадании на металлический элемент такого прибора отведет напряжение на землю.
В производственных зданиях так и делают: по помещению от контура заземления осуществляют прокладку заземляющего проводника (металлической шины или кругляка), а от него к металлическому корпусу электрооборудования также прокладывают заземляющий проводник уже меньшего сечения (в наиболее частых случаях – медный провод).
Чтобы узнать, имеется ли заземление в электрощите, который расположен на лестничной площадке, надо обратиться к электрику, обслуживающему ваш дом. Но предположим, что это уже так. Разумеется, наличие отдельной линии розеток в вашей квартире, которая запитывалась бы от отдельного автовыключателя в электрическом щите, является наилучшим вариантом.
Ведь в таком случае следует просто проложить третий заземляющий провод от электрощита к каждой розетке в квартире, превратив двухпроводную электропроводку в трехпроводную – фаза, ноль и земля. При вводе же новой линии электропроводки необходимо сразу использовать трехжильный кабель – фаза, ноль и провод заземляющий.
При отсутствии в вашей квартире отдельной линии розеток нужно от электрощита провести к каждой по отдельности розетке (к электроплите, к стиральной машине и так далее) заземляющий проводник.
Что такое заземление
Под заземлением понимают намеренное соединение электрической установки или точки сети с заземляющим устройством. Розетки в частных домах, квартирах и на предприятиях давно являются заземленными. Раньше такие устройства называли «евророзетками» — технология зародилась в Европе.
Реализуемые в магазинах розетки имеют три клеммы — фазу, ноль (нейтраль), землю (трехполюсные устройства).
Проводка в новостройках делается трехжильной по требованиям безопасности. Двухжильная проводка осталась в старых квартирах, на дачах, но и она активно заменяется современной. Разница между старыми и новыми розетками — в наличии третьего провода «земля».
Предназначение заземления — в снижении опасности короткого замыкания и обеспечении комфортных условий жизни человека. У каждого электроприбора есть корпус и изоляция электрических проводов, они не дают электрическому току нанести вред человеку.
При нарушении целостности изоляции есть риск появления напряжения, способного вызвать электрический удар. Заземление не допустит таких последствий. Достоинством розетки является то, что заземляющие контакты первыми начинают работать, позже включаются проводящие ток элементы.
Если в сети есть неполадки, электроснабжение изделия будет прекращено. Поставить изделие с заземляющим контактом — значит защитить электроприборы от скачков напряжения, которые могут повредить технику.
Заземление и зануление: в чем разница
Одна из распространенных ошибок монтажа – когда подключение розетки с заземлением выполняют посредством задействования «0» двухпроводной сети. Этот способ на языке электриков именуют как «зануление». При его реализации «0» применяют в качестве и защитного и нулевого рабочего контакта.
Так к примеру в случае пропадания «0» в результате того же обрыва кабеля на вводном щитке или необдуманных действий неквалифицированного «умельца» в момент включения прибора цепь замыкается. Но при этом на нулевом проводе, который по сути не связан с землей, возникает такое напряжение, как и на фазном. Как следствие, электроустановка, заземленная посредством зануления и оказавшаяся под напряжением, передает его человеку.
Самый благоприятный исход в этой ситуации, если произойдет замыкание, которое спровоцирует автоматическое отключение – «выбивание автомата». Иначе результат такого зануления может стать трагическим.
Стоит учитывать и тот момент, что согласно технологии монтажа внутриквартирной электропроводки на вводе устанавливают пакетники или двухполюсные автоматы, которые производят коммутацию как «фазы», так и «0». Согласно принятым нормам в цепи, где имеется коммутационный аппарат, запрещено использовать нулевой проводник в качестве защитного.
Чем измеряют заземление
Для измерения этой величины применяется омметр — прибор, который изменяет сопротивление. При этом устройств для определения сопротивления заземления должны иметь определенные характеристики. Самая главная: очень низкая проводимость на входе. Диапазон измерений у таких приборов крайне небольшой: обычно он составляет от 1 до 1000 Ом. Точность измерения в аналоговых приборах не превышает 0.5–1 Ом, а в цифровых — до 0.1 Ома.
Несмотря на повальное распространение китайских и европейских приборов, самым популярным остается М416, разработанный еще в СССР. Устройство имеет четыре диапазона измерения: от 0 до 10 Ом, от 0.5 до 50, от 2 до 200 и от 100 до 1000. Работает прибор от трех «пальчиковых» батареек. Несмотря на это, мобильным его назвать трудно — размеры корпуса не слишком комфортны.
Более продвинутой версией является Ф4103 — промышленный омметр с большим входным сопротивлением. Он еще менее транспортабельный, но имеет большее количество диапазонов измерения. Большой плюс такого прибора: работа с огромным диапазоном сигналов (от постоянного и пульсирующего тока — до переменного с частотой 300 Гц). Также порадует пользователя и диапазон рабочих температур: от –25 до 55 градусов по Цельсию.
Что делать, если контура заземления в многоэтажном доме не имеется?
Два выхода из этой ситуации уже были продемонстрированы (замена всей проводки в доме и установка автоматов УЗО). Но последний из них обеспечивает только мгновенную защиту, при этом работает в связке с заземлителем.
Поэтому правильным выбором будет замена двужильных кабелей трехжильными. Необходимо обустроить контур заземления с тыльной стороны дома. Разводка заземляющей жилы по отдельным квартирам выполняется с помощью медной шины, имеющей равное или большее сечение по сравнению с проводником PEN, который входит в кабель, подведенный к дому.
Перед тем как заземлить розетку, нужно соорудить защитный контур. Недалеко от отмостки (не менее 1,5 м) делают треугольные траншеи со сторонами по 1,2 м на глубину 0,6 м. К отмостке прокапывают дополнительную траншею, по которой будет осуществляться подводка заземления к распределительному шкафу в подъезде.
По углам треугольника забивают металлические трубы или уголки небольшого диаметра длиной от 2,5 м.
Их вершины соединяют привариванием металлосвязи (стальных полос 40х4 мм необходимой длины).
После линию заземления от этой конструкции ведут до распределительного шкафа подъезда:
- от ближайшей вершины треугольника по дополнительной траншее прокладывают стальную полосу того же сечения, что и у металлосвязи;
- ее конец дюбель-гвоздем фиксируют к домовой стене;
- установленная конструкция засыпается землей и трамбуется.
После протягивания линии заземления до распределительного шкафа в подъезде каждый собственник сможет пробросить до него свои шины заземления, присоединив их к главной. С помощью выполнения этих трудоемких, но не сложных действий находят решение, как сделать заземление в старом доме.
Виды розеток с заземляющим контактом
Заземленные розетки различают по нескольким критериям:
- По способу монтажа — наружные (открытой или скрытой проводки), внутренние (скрытые).
Мощность подключаемой нагрузки: силовые и стандартные. Через силовые подключаются мощные приборы, они могут пропускать большие токи. Но из-за этого выглядят грубовато. Для установки стараются выбрать место так, чтобы такая розетка не бросалась в глаза.
- По степени защищенности — для внутреннего (в помещениях) или наружного монтажа (на улице).
- Количество гнезд: с одним, двумя, тремя и более разъемами. Если разъемов более трех, называется изделие розеточный блок. Может быть совмещен с выключателем.
А вообще, есть разные модели розеток с заземлением. Например, с крышками. Их ставят на улице. Крышки нужны чтобы защитить контактные гнезда от засорения, заливания водой и попадания снега. Можно увидеть их и в доме. Но тут такие модели ставят, в основном, чтобы перекрыть доступ детям. Есть даже крышки на розетках, которые закрываются на ключ. Их можно, снова-таки, использовать как защиту от детей, а можно как защиту от несанкционированного подключения.
Бывают со всякими наворотами
Еще полезными могут быть розетки со шторками — это заменитель крышки. В них небольшие кусочки пластмассы крепятся при помощи пружин, закрывая разъемы. Шторки защищают разъемы от пыли, служат какой-никакой защитой от детей. Все-таки тяжелее воткнуть посторонний предмет в розетку, так как отодвигаются они только если нажимать сразу на обе шторки.
Проверка заземления в розетках
Самостоятельно определить заземление в розетке можно несколькими способами. Перед началом работ понадобится индикаторная отвертка – ей идентифицируются провода нуля и фазы. Если при контакте с клеммой загорелась лампочка – это фаза. Если индикатор не светится – это ноль.
Проверка мультиметром
Проверка заземления мультиметром
Тестирование проводится даже при совпадении цветов по нормативам. Работать с мультиметром нужно так:
- Включить электропитание на дом в распредщитке.
- Измерить напряжение в розетках. Один щуп ставится на фазу, второй – на ноль.
- Переместить щуп датчика от нуля на проводник заземления – РЕ.
- Посмотреть, что показывает тестер. Если результат не изменился – с системой все в порядке. Если показатели нулевые – систему нужно заземлить заново.
Проверка контрольной лампочкой
Контрольная лампа
Для изготовления контрольки понадобится лампочка с патроном и присоединенными к нему двумя медными проводами. Между всеми контактами самодельного устройства нужна изоляция. Проверка контролькой производится по принципу мультиметра:
- Первый щуп подключается на ноль, второй – на фазу.
- Щуп перемещается от нуля на подключение заземления.
- Об исправности контура свидетельствует загоревшаяся лампа.
- Слабый свет говорит о неправильной работе схемы и необходимости установки УЗО.
Когда в помещении проводка без цветовых индикаторов, узнать заземление можно так:
- Для определения нуля и фазы один концевик выводится на клемму земли, второй – по очереди к другим подключениям.
- Фаза находится в точке загорания светового индикатора.
- Если лампа не горит – РЕ не работает.
Косвенные доказательства отсутствия РЕ
Холодильник бьет током
Существует несколько моментов, по которым можно судить об отсутствии РЕ. Владельцев квартиры и дома должны насторожить:
- стабильные удары током от бойлера, стиральной, посудомоечной машинки, холодильника;
- шумы колонок при воспроизведении музыки;
- наличие большого количества пыли около старых батарей.
Тестирование стрелочным (цифровым) вольтметром
Стрелочный вольтметр
Проверка величины напряжения и его наличия осуществляется при помощи вольтметров переменного тока. Стрелочные приборы работают без источника питания, а цифровые функционируют в любом положении, не повреждаются при механическом воздействии.
Правильный алгоритм использования вольтметра:
- Определяется максимально допустимая величина замеров для прибора по самому большому числу на шкале.
- Уточнение единиц измерения устройства – микровольты, вольты, милливольты.
- Подключение вольтметра параллельно участку электрической сети и контроль полярности проводом.
- Прикручивание проводов стрелочного устройства к гайкам и винтам. У моделей с постоянным напряжением есть обозначения «плюс» и «минус».
Чем хороши розетки без заземления?
Преимущество таких изделий в простоте – чем меньше узлов, тем надежней механизм. Также стоит отметить низкую стоимость подобных розеток. Простота подключения, скорее всего, сыграет решающую роль для начинающих домашних мастеров, впервые столкнувшихся с таким вопросом. Однако необходимо понимать, что если домашней силовой сетью предусмотрен заземляющий провод, то его не стоит игнорировать и уж тем более отрезать, как некоторые делают. Подобный контакт в определенный момент может спасти жизнь. Конечно, лучше бы такой опасности не возникало, однако японцы (а народ этот очень умный) говорят так: «Имеет смысл всю жизнь точить свой меч, чтобы один единственный раз он спас тебе жизнь». Подобное утверждение верно и в случае с заземлением.
Методика проверки
Перед проверкой исправности заземления следует определить нулевой и фазный провода при помощи индикаторной отвертки. После контакта с одной клеммой лампочка в отвертке загорается — это фаза, если не горит — ноль. Наличие заземления даже при трехжильном проводе нужно проверить простыми методами: при помощи мультиметра или контрольки.
Проверка с помощью мультиметра
- включить в распределительном щите электропитание в помещении (доме);
- замерить напряжение в розетке, установив один щуп на фазу, а второй — на ноль;
- переставить щуп контактного датчика из нуля на заземляющий проводник (РЕ);
- проверить показатели тестера, если они практически не изменились, значит, система заземления в порядке, если показатели на нуле — система не работает.
Проверка контрольной лампочкой
Чтобы соорудить прибор, называемый «контролькой», нужно взять лампочку с патроном и подсоединить к нему два медных провода. При этом контакты такого тестера должны быть изолированы между всеми элементами. Проверка контрольной лампочкой проводится таким же способом, как и при помощи мультиметра: один щуп подсоединяют к нулю, второй — к фазе. Потом переставляется щуп от нуля на заземляющее подключение.
Если проводка не имеет цветового распознавания, можно определить фазу и ноль таким образом: один концевик приложить к клемме заземления, а второй поочередно к одному и второму подключению. Фаза расположена там, где загорится источник света. Если же лампочка не будет гореть, значит, схема РЕ не функционирует. В случае, когда лампа не горит при соединении фазы и нуля, нужно проверить контакты прибора, а также, не перегорела ли лампа и есть ли питание в распределительном щите. Иногда причиной отсутствия загорания лампы является то, что произошел обрыв на нулевом или фазном контуре.
Когда исследования приборами не показывают абсолютную гарантию подключения, необходимо вскрыть розетку и проверить проводники. Чтобы это сделать правильно, нужно придерживаться инструкции:
- Проверьте напряжение, включив в розетку одних из приборов (настольная лампа, утюг и др.). При этом нельзя касаться заземляющего контакта.
- Отключить питание в распределительном щитке, вытащить вилку из розетки.
- Снять крышку розетки и проверить затяжку проводов, а также посмотреть, к чему подключен заземляющий контакт. Если к одной из розеточных клемм — это зануление. Подключение к отдельному проводу говорит о том, что используется заземление. Отсутствие подсоединения — фактор отсутствия заземления.
- Установить крышку на место, закрепить и включить автомат на щитке.
При работе с электросетью нельзя забывать о правилах безопасности. Обязательно проверяйте исправность всех приборов. Не прикасайтесь влажными руками к проводнику и не стойте на влажном полу. Нельзя делать контур РЕ между заземляющим контактом и нулевой клеммой, это может привести к пожару после обрыва нулевого проводника. Наилучший вариант — вызвать профессионального электрика.
Следует обязательно проверить схему РЕ, если: вы слышите шум во время воспроизведения музыки или ощущаете легкие удары током при использовании бытовых приборов, таких как чайник, водонагреватель, стиральная или посудомоечная машина. Такие факторы являются признаком того, что система РЕ не функционирует вообще или работает плохо.
220.guru
Ошибки при проведении розетки
И хотя проведение дополнительной розетки является несложным заданием, новички часто допускают ошибки. Такое досадное недоразумение, как неправильный монтаж новой электроточки, способно обернуться крупными неприятностями.
Поэтому важно обратить особое внимание на наиболее распространенные ошибки и постараться их избежать. Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может
В противном случае о корректной работе и речи быть не может
Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может.
Во-вторых, желательно использовать провода из одного материала – если розетка запитана медным проводом, то вторую от нее следует проводить тоже с применением медного провода такого же диаметра.
Галерея изображений
Фото из
Клеммник винтовой конструкции
Клеммник ВАГО пружинного типа
Колпачок СИЗ для крепления скрутки
Зажим-разветвитель ВАГО
Третья ошибка, допускаемая при самостоятельном подключении – нарушение очередности присоединения проводов. Чтобы этого не произошло, нужно четко разобраться с назначением каждого и правильно определить место его крепления.
Для удобства желательно перед покупкой новой розетки посмотреть старую, разобрав ее. Это делается строго после отключения питания от электросети.
Следует обратить внимание на наличие заземляющего провода – если его нет, что часто встречается в хрущевках и прочих домах старой постройки, то и провод для новой розетки лучше брать без земли. Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки
Здесь, не имея опыта, достаточно сложно найти баланс
Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки. Здесь, не имея опыта, достаточно сложно найти баланс.
Поэтому, чтобы минимизировать объем предстоящих работ, желательно провести репетицию по подсоединению проводов на запасном отрезке проводов. Для проверки качества скрепления можно использовать лампочку.
Можно подобрать наиболее удобный вариант скрепления проводов между собой – покупать нужно оригинальные клеммники или другие изделия, опасаясь подделок
Пятая ошибка – когда провод пустили по диагонали. Это недопустимо, да и стандартами проведения электропроводки такое запрещено – провод следует прокладывать вертикально. Хотя домашние умельцы способны еще и не на такое.
Не следует так поступать – если будет проводиться через пару лет косметический ремонт, то обнаружить точное место прохождения провода будет крайне проблематично и его можно случайно повредить.
Закреплять провода в контакте рабочего механизма также следует качественно. Для этого пригодится отвертка
Шестая ошибка, а точнее, неприятность – это неудачно подобранный дизайн декоративной накладки розетки. Этот момент на работоспособности механизма никак не скажется – только будет бросаться в глаза, выбиваясь из общей концепции дизайна комнаты.
Чтобы избежать такого диссонанса, следует заранее подобрать наиболее подходящую модель, способную гармонично вписаться в имеющуюся стилевую композицию.
Выбрать подходящую по цвету и форме модель розетки сейчас несложно – производители наперебой предлагают самые изысканные варианты
Важно, чтобы изделие не оказалось подделкой. Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок
Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно
Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок. Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно.
Подключение нескольких розеток
Прежде чем начать пытаться самостоятельно налаживать проводку, нужно понять, как подключить несколько розеток. В этой процедуре тоже нет ничего сложного, как и во всех предыдущих.
Самое распространенное и простое подключение – это подключение розеток «шлейфом»
Преимущества тут очевидны – это может сделать даже неопытный человек, а труда в такую работу много вкладывать не надо, скорее, нужны тщательность и внимание. Но есть у такой системы и недостаток – если в одном месте цепь повредится, то все дальнейшие элементы перестанут работать
В этом и заключается главная каверза того, как подключить розетки последовательно.
Итак, мы выяснили, как произвести подключение разных типов розеток своими руками.
Типы используемых заземлений
Основными выводами для питания электрической сети в квартире являются фаза и ноль. При этом существуют различные варианты подключения нулевого провода для защитного зануления или только в качестве обратного пути протекания тока. То же относится и к заземляющему PE проводу, который может либо иметь выделенную жилу в общей схеме, быть совмещенным или вообще отсутствовать.
Все отличия схем подключения оговариваются п.1.7.3 правил ПУЭ, поэтому для начала рассмотрите вариант, которым подключен весь дом и конкретно ваша квартира. Всего их выделяют шесть, но конкретная схема, примененная в вашем доме, закладывался еще на этапе строительства и монтажа электропроводки. Рассмотрите наиболее актуальные схемы электроснабжения для бытовых потребителей.
Система TN-C.
Особенностью системы TN-C является электроснабжение при помощи четырехпроводной схемы, в которой три провода отводятся для фазы, а четвертый выполняет одновременно роль нуля и защиты. Четвертый провод совмещает заземляющий проводник PE и нулевой N, из-за чего он получил название PEN проводника. При подключении заземления в квартире по такой схеме существует серьезная угроза человеческой жизни.
Рис. 1: пример аварийной ситуации в TN-C системе
Посмотрите на рисунок 1, как показано на примере, в случае обрыва совмещенного заземляющего проводника у всех владельцев квартир будет развиваться следующая ситуация:
- Прекратят работать электроприборы – из-за отсутствия рабочего нуля прервется цепь протекания электротока (исключение составят лишь те приборы, которые питаются фазным напряжением без использования нуля);
- Сами устройства будут находиться под потенциалом напряжения сети, так как цепь электрических приборов по-прежнему будет оставаться исправной;
- На корпусе и металлических деталях приборов, заземляющих контактах розеток, в случае их соединения с совмещенной шиной заземления, будет находиться потенциал нулевого провода.
Как видите, применять такую систему для своей квартиры не только не эффективно, но и опасно для вашей жизни. Поэтому не стоит подключать заземление оборудования на один проводник с нулем. Следует отметить, что обеспечить защиту для квартиры посредством установки УЗО в такой системе невозможно, на что указывает п 1.7.80 ПУЭ. Полноценное заземление можно обеспечить только за счет перевода схемы на более современные TN-C-S или TN-S системы.
Система TN-C-S.
На практике схема TN-C-S представляет собой современное развитие предыдущей TN-C системы. Как и предыдущий вариант, в ней от питающей подстанции к потребителю выдается четыре линии, из которых три отведены для фазных проводов, а четвертый под совмещенный PEN проводник. Но, на определенном участке цепи выполняется разрыв PEN жилы, а из нее отдельно выделяется нулевой провод и заземление. Для последнего устанавливается отдельный заземляющий контур в месте раздела, обеспечивающий необходимую величину электрического сопротивления току растекания.
Рис. 2. Принципиальная схема подключения TN-C-S
Посмотрите на рисунок, здесь приведена принципиальная схема TN-C-S. От подстанции к дому проведен совмещенный PEN провод. Далее, возле дома обустраивается собственный контур заземления, от которого в дом заведена шина PE, а совмещенная шина используется только в качестве нулевого вывода. При этом нулевой проводник несет угрозу для оборудования из-за его совмещения до места разделения. Поэтому, чтобы избежать негативных последствий, в него необходимо включать УЗО.
Система TT.
Такая система наиболее распространена в отечественных сетях питания бытовых потребителей. Она характеризуется четырехпроводным электроснабжением, в котором три провода отводятся под фазы, а четвертый под глухозаземленный ноль.
Рис. 3: принципиальная схема подключения TT
Как видите на рисунке, защитное заземление в такой системе отсутствует, поэтому контур организовывается индивидуально для каждого дома или квартиры. После установки такого заземления от электрического щитка в квартире питание ведется трехжильным проводом (фаза, ноль и заземление).
В виду того, что для всех вышеприведенных вариантов отсутствует отдельный защитный проводник, оптимальным способом для каждого потребителя будет организация заземления в квартире самостоятельно. Самым эффективным способом является заземляющий контур, хоть общий, хоть индивидуальный.
Обязательно ли нужно заземление
Некоторые люди не понимают, зачем заземлять различные электрические источники. Заземление является залогом безопасного пользования электроприборами. Оно обеспечивает их стабильную работу и защищает человека от поражения электрическим током. При повреждении кабеля или других элементов цепи, напряжение может пойти на корпус. При наличии защиты ток уйдёт в землю. В случае короткого замыкания, всю нагрузку заземление берёт на себя.
Не рекомендуется включать оборудование, имеющее металлический корпус: микроволновка, электроплита или другой нагревающий прибор. При случайном коротком замыкании, или нарушении оболочки проводов, на корпус может пробить электроток. Если он попадёт на один из токопроводящих элементов, заземляющий проводник возьмёт его на себя и отведёт в землю. Не меньшую опасность могут представлять приборы, не оснащённые защитой, которые взаимодействуют с водой: водонагревательные баки, посудомоечные и стиральные машины.
Инструменты
Монтаж любого типа розетки требует наличия следующих инструментов, от которых зависит оперативность работы:
- Отвертка с хорошей изоляцией;
- Индикаторная отвёртка, либо другой прибор, обнаруживающий напряжение;
- Пассатижи или кусачки;
- Перфоратор;
- Острый нож;
- Изоляционная лента;
- Гипс;
- Саморезы, дюбеля;
- Крепёжные элементы для фиксации кабеля;
- Пробой.
